Технология несъемной опалубки — как сделать своими руками

Преимущества опалубки из пенополистирола для стен и фундаментов

  • Пенопласт имеет высокие теплоизоляционные свойства, на выходе получаются утепленные стены, обладающие замечательной шумоизоляцией.
  • Использование данного материала позволяет добиться быстрого строительства (при достаточном опыте).
  • Опалубка из пенопласта для фундамента дает возможность сделать этот важнейший элемент конструкции дома энергосберегающим, теплым.
  • Пенопласт защищает стены от грибков, гниения, не боится термитов;
  • Невысокая цена блоков делает технологию хорошим выбором для тех, кто ищет оптимальное соотношение цены и качества.

Следует выбирать подрядчиков, которые умеют работать по такой технологии – несложной, но отличающейся от других. Кроме того, в помещениях некоторые потребители отмечают высокую влажность – приходится устраивать принудительную вентиляцию.

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

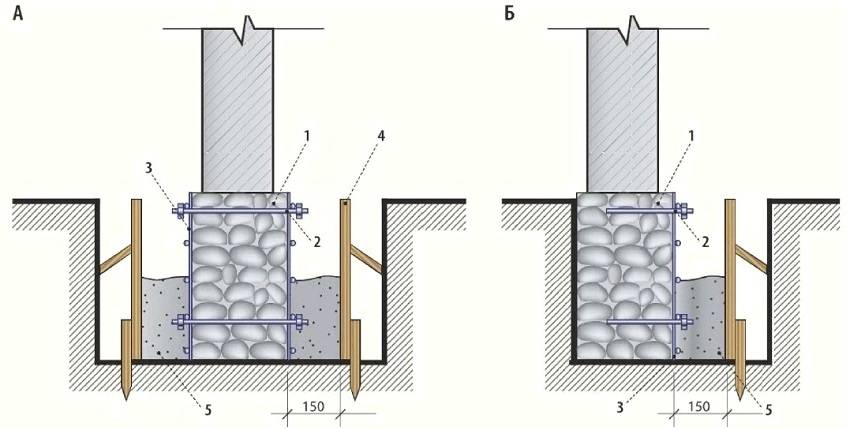

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Технология монтажа несъёмной опалубки

Заливка монолитных стен в пустотелую несъёмную опалубку делают по следующей технологии:

Готовый фундамент покрывают гидрофобным материалом. На выходящую из фундамента арматуру нанизывают блоки опалубки.
Устанавливают второй ряд опалубки. В случае смещения блоки опалубки подравнивают киянкой. Укладывают следующий слой арматуры. Замыкают пазы опалубки или закрепляют ее стяжками.
Укладывают третий ряд опалубки, выравнивают вертикальные швы. Кладут третий слой арматуры

Заливают в конструкцию цементно-песчаную смесь (бетон), при этом важно следить за равномерностью его распределения внутри опалубки. Не допускайте появления воздушного пространства.
До застывания раствора выпускают лишний воздух из смеси

Если у строителей нет глубинного вибратора, можно использовать прут арматуры. Им протыкают раствор в нескольких местах вертикально сверху вниз. Такой способ применяется не для каждого типа опалубки.
После того как раствор наберёт не менее 70% прочности, все этапы повторяют до получения стен необходимой высоты.

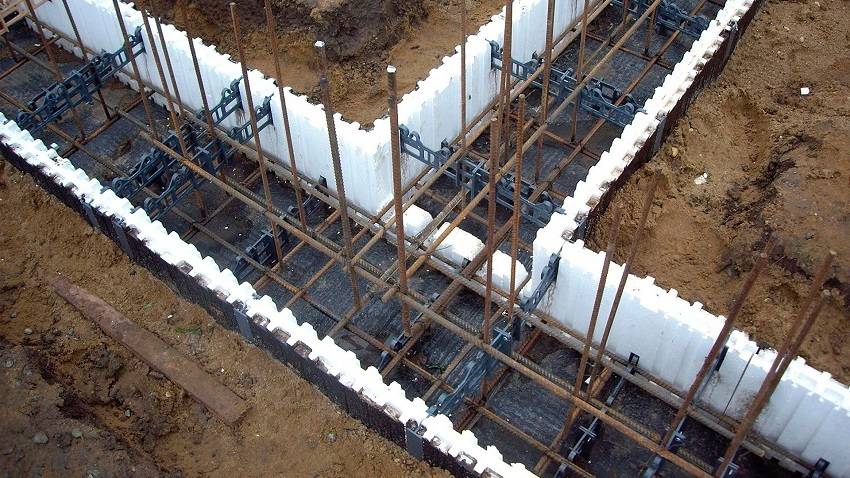

Как сделать несъёмную опалубку для стен и фундамента дома своими руками

Нулевой этап укладки любого вида опалубки для вертикальных конструкций и оснований – подбор материалов, соответствующих проекту.

Проще всего – смонтировать самим опалубку для ленточного фундамента из пенополистирола.

  1. Первый этап любого строительства – разработка проекта, в котором указаны все материалы, размеры и технологии строительства. Просчитываются расстояния между стенами, их толщина. Отдельно изготавливают проект внутренних коммуникаций, которые закладываются в стены.
  2. Подготавливают основу под фундамент. Выкапывают траншею в месте, где планируют закладывать фундамент. Ширина траншеи складывается из проектной толщины стен и толщины самой опалубки. Внизу траншеи устраивают гидроизоляцию.
  3. На изоляцию устанавливают первый слой пенополистирола. Необходимо тщательно вымерять вертикальные и горизонтальные линии, используя строительный уровень. Стыки герметизируются.
  4. После монтажа нижнего ряда опалубки в пазы укладывают горизонтальную арматуру. Прутья кладутся внахлёст (длина пересечения не должна превышать 20 см), стыки подматываются тонкой проволокой.
  5. Второй слой устанавливают со смещением на треть листа по длине. В колодцы блоков монтируют вертикальные армирующие штыри. В каналы кладут горизонтальные.
  6. В месте, где будут стыки стен, арматуру укладывают внахлёст, чтобы образовался ровный квадрат.
  7. Заливку бетона делают каждые три слоя.

Таким образом, несъемная опалубка – идеальное решение для возведения фундамента и каркаса здания. Конструкция получится прочная и пожаробезопасная. За счет широкого разнообразия видов всегда можно подобрать подходящий материал.

https://youtube.com/watch?v=CGmOFH7V8uQ

Технология монтажа своими руками

Сразу необходимо обозначить, что несъемная опалубка устанавливается на бетонную стяжку, которую заливают по дну выкопанных траншей. То есть:

  • выкапывают траншеи;
  • засыпают их дно слоем песка и щебня;
  • заливают стяжку из бетонного раствора толщиною 5-10 см;
  • когда бетон просохнет, его покрывают гидроизоляционным материалом, к примеру, обмазывают битумной мастикой, хотя это необязательная операция.

Сборка опалубки из плит

Технология сборки плитных элементов достаточно проста. Проще собрать опалубку где-нибудь в стороне, то есть, соединить по две плиты стяжками по нижнему уровню. А затем их устанавливать по месту расположения, соединяя между собой блоки специальным клеевым составом, похожим на пену, которая не расширяется в объеме после ее применения. В такой конструкции нет угловых элементов или перемычек, все сборочные узлы формируются панелями, которые легко подрезаются под требуемые размеры. Подрезать плиты пенополистирола можно обычной пилой по дереву.

  1. Как только из соединенных между собой плит будет сформирована опалубка, в нее устанавливается армирующий каркас из арматуры.
  2. После чего монтируются крепежные стяжки верхнего уровня.
  3. Далее производится подсыпка грунта с внешней стороны установленной конструкции.

Видео: Опалубка своими руками

Сборка опалубки для стен

Для монолитного строительства сегодня также применяют специальные блоки из пенополистирола, которые собираются, как конструктор. В их конструкции есть соединительные замки паз-шип, придающие стыкам двух блоков прочность и герметичность. То есть, блоки просто устанавливаются друг на друга без дополнительных крепежных элементов. Обычно такие блоки собой представляют изделия прямоугольного сечения с поперечинами, придающими прочность изделию. При этом поперечины работают как подпорки для укладки на них решеток армирующего каркаса, что упрощает сам процесс монтажа армокаркаса. Основная задача производителя работ – сделать отверстия в угловых блоках для перемещения бетонного раствора по смежным полостям.

Для заливки стен сначала производят возведение опалубки из трех рядов блоков. Каждый последующий ряд относительно нижнего смещается, чтобы стыки между элементами не попали на одну вертикальную линию. Стандартная установка – в виде кирпичной кладки со смещением в половину длины блока.

Уложенные ряды обязательно проверяют уровнем на вертикальность и устанавливают внутрь необходимое количество вертикальной арматуры. Кстати, если вертикальность установленной конструкции не подтверждена, под нижний ряд блоков загоняют деревянные клинья, чтобы поднять одну из сторон собранной опалубки.

После чего производится заливка несъемной опалубки подвижным бетоном. Далее возводятся еще три ряда, и все процессы повторяются. И так далее до полного возведения стен.

Видео: Технология установки и заливки фундамента с несъёмной опалубкой

Экономичный вариант

Несъемную опалубку можно собрать из обычных плит Пеноплекса – известный сегодня утеплитель с высокой плотностью. Он прочный и обладает наилучшими теплоизоляционными характеристиками, уступая только пенополиуретану.

Размеры панелей пеноплекса – 600х1000 мм, что превосходит стандартные размеры готовых блоков. Это уже экономия. Единственное необходимо продумать систему закрепления плит между собой. Вариантов здесь немало, к примеру, установить сквозные перемычки из арматуры с резьбой по краям. Именно эта часть выводится наружу плит, где затягивается гайкой с шайбой.

Можно приобрести готовые перемычки, которые используются в готовых несъемных опалубках из пенопласта. Это чаще всего пластмассовые изделия, в которых есть отверстия для установки арматуры. Главное – правильно установить их между панелями Пеноплекс.

Все остальные действия точно такие же, как и при сборке опалубки из готовых пенополистирольных плит (первый вариант в этой статье). То есть:

  • устанавливается внутрь армирующий каркас;
  • монтируется ряд верхних крепежей;
  • заливается бетонный раствор.

Важные моменты

Плотность пенополистирола в опалубке должна быть не менее 25-35 кг/м3

Согласно отзывам владельцев таких домов, можем дать совет — не используйте несъемную опалубку малоизвестных фирм. Плотность пенополистирола в ней должна быть не менее 25-35 кг/м3. Иначе это чревато:

  • крошением или растрескиванием пенополистирольных блоков, что в дальнейшем приведет к разливу бетонной смеси из опалубки;
  • искривлением опалубки под тяжестью бетона и, как следствие, неровность стен;
  • неудобством укладки арматуры и вязки блоков опалубки между собой;
  • выделением токсичных веществ во время эксплуатации здания;
  • а в конечном итоге, потерей времени и денежных средств.

Перед покупкой опалубки этого вида обязательно требуйте у продавца предъявления гигиенического сертификата на нее.

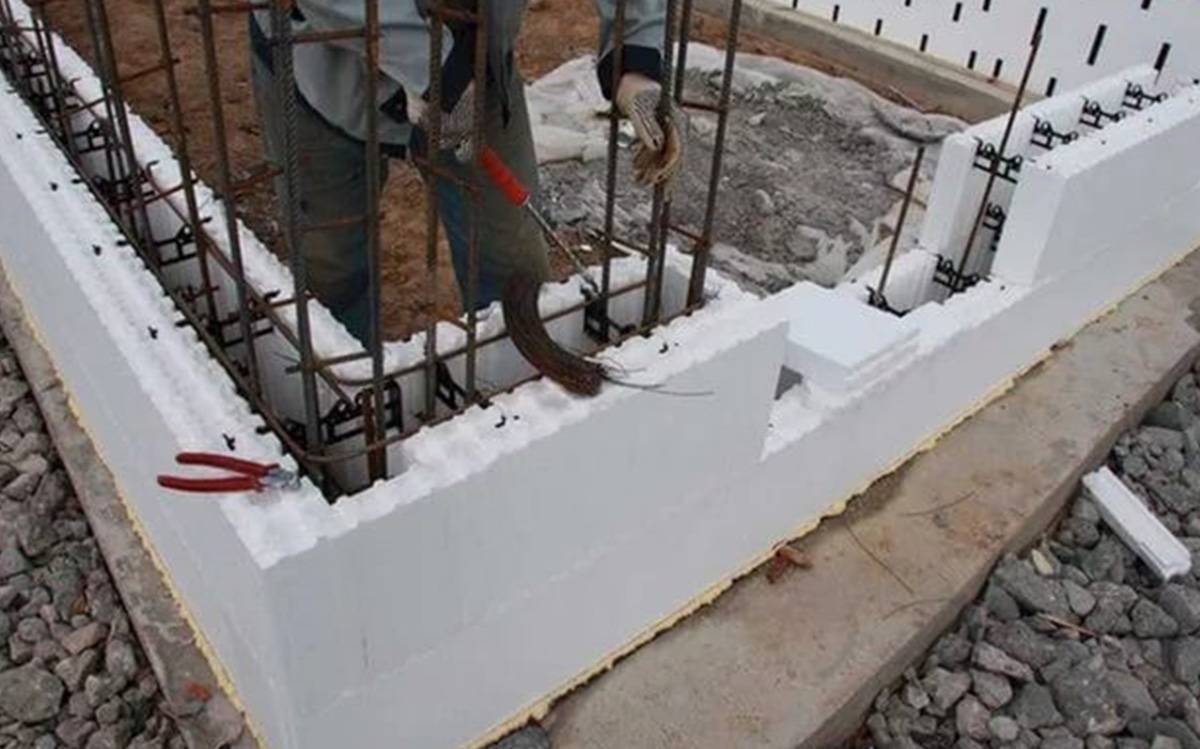

Армирование несъемной опалубки: что нужно знать

Армирование фундамента дома при несъемной опалубке увеличивает прочность бетона. Каркас состоит из горизонтальных и вертикальных прутьев. Размеры арматура имеет стандартные, рассчитать количество элементов придется заранее.

Вертикальные прутья выбираются с толщиной 8-10 мм, горизонтальные – 10-22 мм.

Армирование опалубки проводится самостоятельно на этапе монтажа опалубки. Прутья вставляются в блоки, в имеющиеся с внутренней стороны пазы. Значительно легче работать с конструкцией, имеющей арматуру. Стоит такая опалубка дороже в 1,5 раза, но армирование проводится быстрее, не нужно подбирать размеры прутьев, высчитывать количество элементов.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

  • Перемычка 10 р.
  • Заглушка 20 р.
  • Стеновой (угловой) 780 р.
  • Поворотный 800 р.
  • Торцевой 780 р.
  • Стеновой 800 р.
  • Угловой 135° 500 р.
  • Угловой 90° 500 р.
  • Стандартный 495 р.

Достоинства и недостатки

Высокая степень теплоизоляции и отсутствие необходимости дополнительного утепления — это не единственное достоинство технологии несъемной опалубки.

По сути, это сборные сэндвич-панели «наоборот» — несущий жесткий слой находится в средине. Поэтому, если сравнивать с обычным монолитным домом с такой же степенью теплоизоляции, то можно привести следующие достоинства:

  • уменьшение толщины стен, а значит, снижение нагрузки на грунт;
  • экономия на нулевом цикле и строительстве фундамента;
  • сокращение объема бетонных работ;
  • уменьшение транспортных расходов на доставку готового раствора или компонентов для изготовления бетонной смеси на месте.

Еще один фактор, сокращающий сроки работ — это как раз «несъемность» опалубки. Даже в сравнении с технологией «скользящей» опалубки темп строительства значительно выше.

К достоинствам можно отнести и низкое водопоглощение пенополистирола — он не будет впитывать воду из бетонного раствора на этапе созревания (что важно для его правильной гидратации) и не будет пропускать избыточную влагу во время эксплуатации.

Недостатки общие для всех полимеров:

  • горючесть: добавление антипиренов уменьшает риск возгорания и снижает возможность распространения огня, но не избавляет от выделения токсичных веществ при пожаре;
  • низкая паропроницаемость требует обязательного обустройства продуманной системы вентиляции.

Недостатки технологии

К недостаткам пенополистирольной несъемной опалубки стоит отнести опасность разрушения незащищенных пенополистирольных стен при взаимодействии с агрессивными жидкостями

К недостаткам пенополистирольной несъемной опалубки стоит отнести:

  • Опасность разрушения незащищенных пенополистирольных стен при взаимодействии с агрессивными жидкостями (бензином, растворителями, кислотами и т.п.). Поэтому такие стены нуждаются в обязательной отделке;
  • Ограничение нагрузки на стены здания (например, давление на несущую стену не должно превышать70 килограмм);
  • Выделение вредных токсичных веществ при нагревании пенопласта. Поэтому часто применяется зашита с помощью специальных противопожарных прослоек.
  • Из-за плохой паропроводимости такой опалубки нужно тщательно спроектировать вентиляцию в доме;
  • Требуется обязательное заземление дома.

Отделка

Отделку осуществляют в зависимости от предпочтений владельца и наличия денежных средств.

Для наружных отделочных работ дома из несъемной опалубки можно выбрать практически любой материал: декоративную штукатурку, натуральный камень, сайдинг и т. д.

Пенопласт нельзя оставлять открытым, так как он разрушается под воздействием солнечных лучей и может загореться от случайного огня.

Стены не требуют выравнивания, но для дополнительной защиты можно монтировать на пенополистирол гипсокартонные листы.

Стены можно покрыть декоративной штукатуркой, которая дает возможность создать уникальный дизайн в помещении. Если пригласить специалиста, он может создать настоящий шедевр на стене. С помощью нанесения рисунка на влажную или сухую штукатурку создают картины различной тематики.

Более дешевым вариантом является шпатлевка стен, их грунтовка и оклейка обоями. Можно подобрать рулоны на любой вкус: бумажные, виниловые, флизелиновые и др. виды. Самыми дорогостоящими и долговечными являются обои из стекловолокна под покраску.

Более подробно о домах из несъемной опалубки можно увидеть на видео:

При выполнении всех этапов в соответствии с нормами технологического процесса, каркас дома без труда выдержит все несущие нагрузки и прослужит более 100 лет без потери прочности. Постройки с несъемной опалубкой из пенополистирола еще называют термодомами. Стены хорошо сохраняют тепло в помещении, позволяют снизить расходы на отопление зимой и на кондиционирование летом.

Какой бывает несъемная опалубка

Многие виды несъемной опалубки представляют собой готовые блоки, из которых собирают стену и затем заливают в них бетон. Из этих блоков набирают периметр дома и внутренние стены. Между собой блоки соединяют с помощью пазов и гребней или металлических пластин и уголков. Высота блоков 10–50 см, длина 40–200 см. Несъемную опалубку различают по материалу, из которой она изготовлена:

  • пенополистирол;
  • полистиролбетон;
  • щепоцемент (арболит);
  • сандвич (комбинация из различных материалов).

Пенополистирол (пенопласт)

Наиболее дешевый материал для изготовления опалубки, ее стоимость от 400 рублей за м2. Такую опалубку изготавливают в виде ячеек высотой 20–25 см и длинной до 100 см. Толщина стенок зависит от модели опалубки, поэтому заказчик может выбрать как максимально толстую, обеспечивающую наибольшую теплоизоляцию, так и с минимальной толщиной стенок. Блоки такой опалубки собирают подобно детскому конструктору, ведь по длинным сторонам у каждого блока нарезаны пазы, как и на одном из торцов, а на другом торце нарезаны гребни. При выборе такого материала опалубки нельзя заливать за один раз более трех рядов (60–65 см), иначе масса бетона выдавит пенопласт и, опалубка не сможет придать стене нужную форму. Еще один серьезный недостаток – такая опалубка не пропускает пар, поэтому в комнатах всегда будет влажно

При строительстве домов с такой опалубкой очень важно заранее предусматривать в каждой комнате правильную вентиляцию, которая компенсирует этот негативный эффект

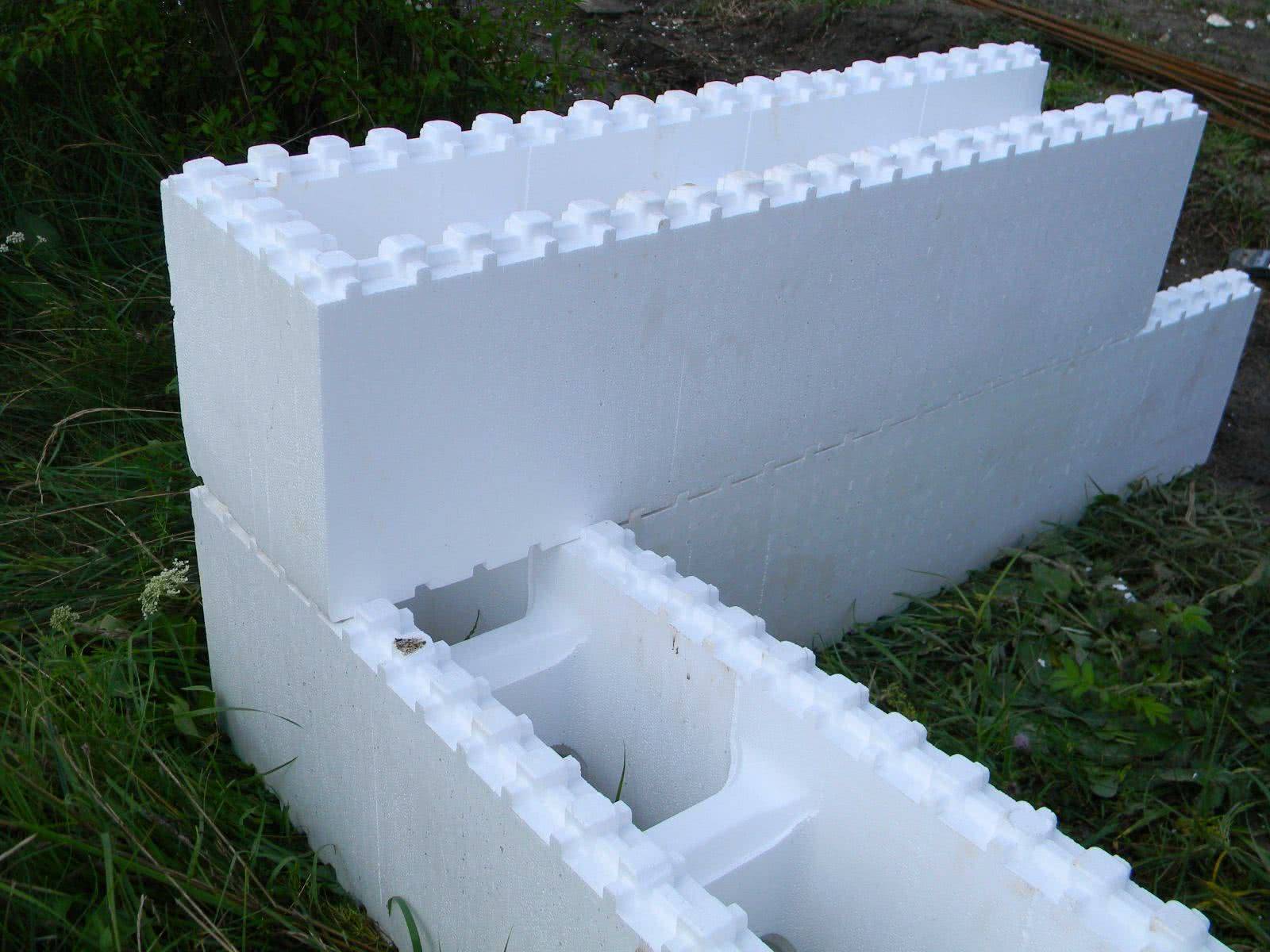

Блоки несъемной опалубки из пенополистирола

Полистиролбетон

Полистиролбетон – это смесь бетона и пенополистироловых шариков, которые снижают теплопроводность материала. По теплоизолирующим свойствам такой материал при равной толщине стенок уступает пенопласту, зато лишен его главного недостатка, ведь полистиролбетон хорошо пропускает пар, поэтому отводит излишнюю влагу из комнат. Единого размера блоков не существует, но в среднем высота составляет 30–50 см, а длина до 200 см. Для скрепления ячеек опалубки используют пазы и гребни, а также доборные элементы (угловые, концевые и т. д.). Средняя стоимость такой опалубки от 600 рублей за 1 м2 стены. Преимуществом, по сравнению с пенопластовыми опалубками является большая высота заливки бетона за один раз – до 150 см, если есть вибратор подходящей длины.

Щепобетон

Щепобетон (арбалит) – это плиты из смеси бетона и древесных опилок или стружки. В отличие от предыдущих опалубок, их поставляют в виде отдельных плит, а не готовых ячеек, поэтому из щепобетона делают традиционную опалубку, которая затем остается на бетоне в качестве утеплителя. Стоимость одного м2 опалубки (две плиты размером 200х50 см и толщиной 25–45 мм) составляет 750–900 рублей. По уровню теплоизоляции эти плиты сопоставимы с полистиролбетонной опалубкой, однако они гораздо удобней в плане отделки, ведь в них можно вкручивать шурупы или вбивать гвозди. Как и в обычной опалубке, необходимо предусмотреть стяжки, которые сохранят плиты от выдавливания бетоном.

Сэндвич

Несъемная опалубка сэндвич

Сэндвич – это комбинация из различных материалов, чаще всего арболита и пенопласта. При этом пенопласт располагают со стороны бетона, ведь он чувствителен к ультрафиолету и кислороду. Арболит же не боится ни солнца, ни воды, ни воздуха. Стены в такой опалубке не нуждаются в утеплении даже в районах крайнего севера, однако наличие пенопласта или пенополистирола блокирует вывод излишней влаги через стены дома, поэтому необходима качественная вентиляция. Монтируют сэндвич-плиты так же, как и опалубку из щепобетона. Стоимость одной плиты размером 200х50 см начинается от 750 рублей.

Минусы

  1. Среди недостатков конструкций данного рода можно выделить следующее: Несъемная опалубка из пенополистирола относится к сегменту дорогих материалов.
  2. Работу по возведению таких конструкций рекомендуется выполнять в теплое время года.
  3. Пенополистирол является хрупким материалом. И для его сохранности требуются особенные условия при хранении и транспортировке.
  4. В случае нарушения технологии возведения число отходов материала может стать достаточно большим. А это еще сильнее удорожит стоимость конструкции.
  5. В процессе горения пенополистирола вырабатываются вещества, способные стать причиной отравления человека (вплоть до летального исхода). Применение производителями современных добавок затрудняет процесс воспламенения материала, однако полная безопасность по-прежнему не обеспечена.
  6. При изготовлении пенополистирола используются агрессивные химические вещества. Когда вы пользуетесь такими утеплителями с наружной стороны здания, вред здоровью человека они не наносят. Но в случае с несъемной опалубкой пенополистирол находится и внутри. И это означает ухудшение показателей микроклимата в помещениях.

Технология возведения стен с применением пенополистирольных блоков

Возведение стен с применением пенополистирольных блоков напоминает выполнение кладки из кирпича. Нижний ярус опирается на землю и укрепляется вертикально расположенными прутьями арматуры. Блоки сцепляются между собой вырезанными в их профиле замковыми соединениями и дополнительно укрепляются резьбовым крепежом.

Каждый последующий ряд блоков опирается на предыдущий, боковые стороны тщательно выравниваются. При достижении стеной необходимой высоты во внутреннее пространство пенополистирольных блоков заливается бетонная смесь. После ее отверждения формируются контуры возведенной стены, на поверхности которой остаются пригодные для внешней отделки пенополистирольные блоки, выполняющие ряд дополнительных защитных функций.

Таким образом, применение несъемной опалубки при самостоятельном строительстве создает ряд несомненных преимуществ. Учитывая широкий перечень возможных материалов, имеется возможность выбора наиболее подходящей конструкции.

Очевидно, исходя из конкретных обстоятельств, каждый выберет свой вариант опалубки для фундамента. Мы же подобрали для Вас видеоролик , в котором изложен очень интересный способ обустройства основания для дома качественно и недорого.

Цена вопроса

Когда вы используете несъемную опалубку, вы сразу строите монолитную стену и утепляете ее с двух сторон пенополистиролом. В итоге вам не придется ровнять стены после возведения здания, чего нельзя сказать о других материалах. После строительства вы значительно сэкономите на внутренней отделке. Вам не придется ровнять стену штукатуркой, поскольку она и так будет иметь идеальную геометрию. Для черновой отделки можно использовать гипсокартон, который прикрепляется к стене на обычный клей.

Следовательно, вы не сэкономите на начальном этапе строительства, поскольку цемент и пенополистирол потребует больших затрат, чем газосиликатные блоки или кирпич, но высокие показатели несъемной опалубки фундамента доказывают, что лучше переплатить в начале строительства, сэкономив на дальнейших работах.

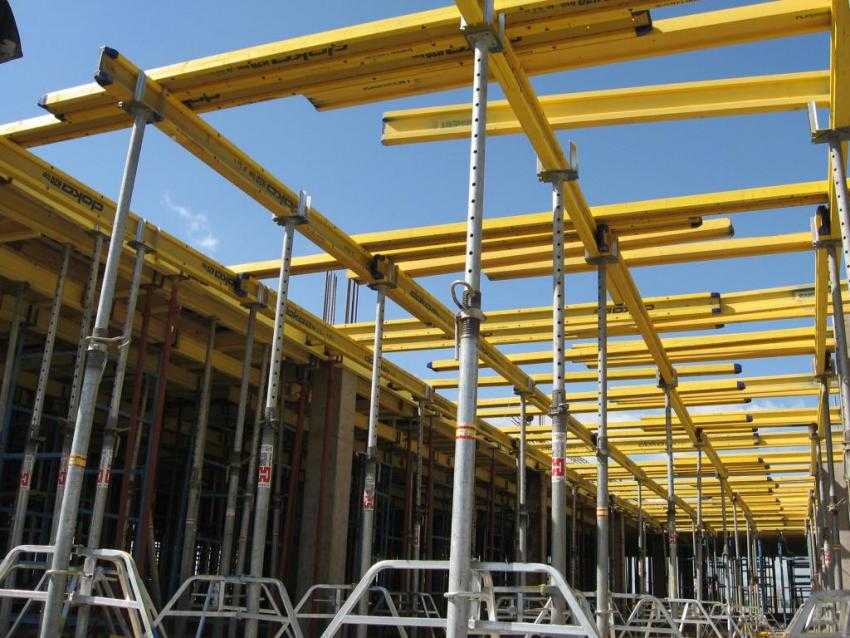

Стойки для организации несъемной формы перекрытий

Традиционный вариант организации перекрытий в монолитных или любых других зданиях предусматривает применение специальных телескопических (раздвижных) стоек. Эти изделия используются для фиксации временного настила, который изготавливается из влагостойкой фанеры для опалубки. Такой способ не является удобным, так как требует много времени и довольно больших физических нагрузок.

Стойка, выполняющая опорную роль, состоит из нескольких конструктивных элементов. Нижняя часть телескопического изделия оснащается треногой, которая обеспечивает устойчивость трубы. В свою очередь, в верхней части располагается специальная насадка, которая необходима для захвата и удержания строительной балки – ригеля. Все стойки для опалубки перекрытий подразделяются на две категории в зависимости от расположения резьбы. Одни из них оснащены открытой резьбой, а другие – закрытой.

Труба, которая имеет меньшее сечение, отличается наличием специальных отверстий по всей своей длине. Шаг отверстий может быть разным – от 11 до 17,5 см. Наружная труба оборудована опорной гайкой. В результате, когда возникает необходимость фиксации стойки на определенном уровне, производится продевание специальной серьги через отверстия в трубах. Этот элемент имеет опору (гайку), поэтому удерживается в нужном положении.


Организация перекрытий в монолитных и не только зданиях, предусматривает применение специальных телескопических раздвижных стоек.

Телескопические стойки для опалубки могут различаться длиной. Этот показатель колеблется от 1,7 до 4,5 м. Они выдерживают довольно большие нагрузки (до 4 тонн). Стоит отметить, что такие опорные изделия производятся из металла, поэтому их покрывают специальными антикоррозийными составами, так как сталь может заржаветь.

Изготовление несъемной опалубки своими руками

Рассмотрим процесс создания несъёмной опалубки из листовых материалов с самостоятельным раскроем на примере ЭППС (экструдированного пенополистирола).

Распустите листы на фрагменты, соответствующие ширине и длине утрамбованной траншеи. Из остатков выкроите полосы для бортиков высотой 20–25 см. Общая длина бортов должна соответствовать двойному периметру траншеи + 20% на перехлёст в угловых точках.

Разложите листы в траншее так, чтобы бортики стояли на слое ЭППС и не касались земли. Закрепите листы по углам, проткнув материал пластиковыми стяжками системы СВТ.

Установите между вертикальными листами половинки пластиковых стяжек и закрепите их между собой. Если система защёлкнется недостаточно плотно, уплотните соединения плоскогубцами.

Установите арматурные прутья над и под горизонтальными стяжками. Чтобы металл находился в толще бетона, подложите под прутья кусочки пенополистирола. Специальные пазы на пластиковых стяжках помогут соблюсти одинаковое расстояние между прутьями арматуры на всём протяжении фундамента.

Перевяжите прутья между собой тонкой проволокой, сложенной в 2–3 раза. Таким же образом арматуру можно подвязать к пластиковым стяжкам.

Нарастите фундамент целыми листами ЭППС, предварительно прикрепив к ним узкие полосы того же материала с помощью пластиковых фиксаторов. Разместите подготовленные листы так, как показано на рисунке

При монтаже обращайте внимание на расположение пазов и гребней на листе.

Прикрепите вертикальные листы друг к другу стяжками, установите и подвяжите арматуру по описанной выше технологии. Должно получиться как минимум два пластиково-арматурных пояса, ориентировочно на расстоянии 10 см от верхнего и нижнего края листа.

Закрепите на острых кончиках пластиковых стяжек стопорные пластинке и обрежьте кончики, которые остались свободными.

Залейте армированную опалубку цементно-песчаным раствором

Для приготовления бетона можно пользоваться собственной бетономешалкой, но раствора понадобится очень много. Если вы сомневаетесь, что сможете залить весь фундамент за день, лучше воспользоваться услугами промышленной цистерны-бетономешалки.

Удалите пузырьки воздуха строительным вибратором и выровняйте поверхность бетона. Выгонять воздух арматурным прутом в этом случае нельзя, так как металл повредит опалубку, легко проткнув лист ЭППС.

После полного застывания бетона фундамента можно продолжить заливку стен по той же технологии, но такой фундамент можно использовать и с другими материалами.

Видео: технология строительства дома с несъёмной опалубкой из стружечных блоков

https://youtube.com/watch?v=Aqg7_Xdw5aE

Отдавая предпочтение одному из вариантов несъёмной опалубки учитывайте не только свои финансовые возможности и трудозатраты, но и предназначение

К примеру, в зонах с болотистой почвой не стоит применять блоки на основе древесной стружки, а в холодных регионах стоит обратить внимание на материал с минимальным коэффициентом теплопроводности. В таком случае вы сможете быстро возвести тёплый дом без лишних финансовых затрат

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Разнообразие материалов

Опалубку для фундамента можно возводить из различных материалов, выбор которых зависит от сложности проекта и форм основания. Обычно для изготовления щитов конструкции применяют дерево, металл, железобетонные, резину, армоцемент и пластмассу. Остальные же элементы устройства представленные в виде ребер жесткости, замков, соединительных и крепежных деталей делают, как правило, из металла или высококачественного пластика.

Самым распространенным материалом для щитов опалубки являются доски, если же конструкция мелкощитовая, то ее можно собрать из водостойкой фанеры. Это будет дешево, но чтобы листы фанеры не написали от контакта с раствором их необходимо дополнительно пропитывать специальной смолой. Опалубка из фанеры позволяет придать бетонной поверхности идеальную гладкость, но она во многом уступает пластику и ее можно использовать только олин раз. Деревянная же конструкция собирается из массива влажностью не более 25%, при этом отдается предпочтение хвойным породам дерева.

Для создания конструкции желательно выбирать плиты толщиной не менее 18 мм. Кроме того, данный материал сможет прослужить в дальнейшем в качестве чернового пола. Для этого при закладке фундамента щиты обматывают пленкой, после разборки они получаются чистыми и пригодными для напольного покрытия.

В том случае, если необходимо воплотить в реальность проект объемного монолитного строительства, то для установки фундамента лучшим вариантом станет металлическая опалубка. Ее изготавливают из листов стали толщиной 2 мм и прокатных профилей. При этом размер ячеек в металлическом каркасе не должен превышать 5 × 5 мм. Главным плюсом металлического устройства является его простота монтажа, долговечность и возможность получать качественную бетонированную поверхность. Минус таких опалубок – высокая стоимость.

В гидротехнических строительстве, где требуется закладка крупных инженерных фундаментов используют железобетонные конструкции. Чтобы бетонная заливка не прикасалась к щитам, их поверхность покрывают специальной смазкой и осуществляют монтаж арматуры. Такая опалубка дает возможность закладывать прочный фундамент, но ее сборка обходится дорого.

Ее выполняют из плотной ткани, подойдет для этих целей и пленка. Путем нагревания воздуха в оболочке материал приобретает нужную форму и крепится к конструкции с помощью джутовой ткани, которая служит арматурой между раствором и устройством. Затем заливается определенная толщина раствора. Подобная опалубка стоит недорого и не имеет недостатков.

Не менее популярна у мастеров и пластиковая конструкция. Она нашла применение при закладке как бетонных, так и пенобетонных фундаментов, которые используются для возведения монолитных зданий различной конфигурации и назначения. При этом щиты могут собираться и из пластмассы, и из полистирола. Блоки размером 60 × 30 см крепятся между собой при помощи доборных элементов в виде швеллеров, уголков и соединительных ключей. Благодаря свойствам материала, опалубка изготавливается быстро, а поверхность основания получается гладкой, не требует отделки, единственное, что такие щиты не выдерживает большой вес бетонна.

Помимо вышеперечисленных вариантов, опалубку можно также собирать из профлиста и плоского шифера. Листы материала в данном случае лучше всего выбирать толщиной от 15 до 20 мм и выполнять армирование проволочной сеткой. Такие конструкции характеризуются высокой стоимостью и недостаточной эффективностью, но быстро собираются. При этом шиферная опалубка обладает высокой влагостойкостью, не боится температурных перепадов и имеет отличную шумоизоляцию. Что же касается минусов, то шифер много весит и ему свойственна низкая прочность.

Она выполняет роль изоляции и облицовки, проста в изготовлении, но рассчитана на закладку небольших фундаментов. Кроме этого, пенопласт обладает низким коэффициентом теплопроводности, поэтому при строительстве фундамента отпадает потребность в укладке теплоизоляции. Так как блоки пенопласта характеризуются ячеистым строением, то материал отличается также хорошей гидроизоляцией.

Чтобы изготовить опалубку из пенопласта, берут пары плит, скрепляют их между собой металлическими распорками и полученный щит устанавливают в траншею. В некоторых случаях плиты могут выкладывать в виде волн, выступов или поперечных рядов. При помощи пенопласта можно заложить фундамент любого вида: от ленточного до свайно-ростверкового.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
