Оборудование и инструмент для арболита

Как сделать щепу своими руками?

Качественный деревобетон стоит не дешево. Поэтому создать такие блоки выгоднее самостоятельно. На первый взгляд в этом процессе нет ничего сложного, но каждая работа имеет свои нюансы.

Подготовка щепы для арболита

Чтобы это сырье обеспечило прочность и надежность строительному материалу и самое главное, чтобы получить ожидаемую теплоизоляцию, его нужно правильно подготовить.

1. Древесина. Правильно выбранная порода дерева – это уже половина успеха. Лучшим материалом в этом случае считается сосна. Она имеет хорошие теплоизоляционные свойства и для ее обработки нужно намного меньше химических препаратов , нежелидля других пород. Также используют пихту, ель, березу, тополь, осину. Не применяется бук и лиственница. Щепу для арболита нельзя делать из свежесваленых деревьев. Лучше использовать древесину, которая была срублена не менее четырех месяцев назад.
2. Измельчение. При дроблении материала нужно учитывать его размеры и форму. 3. Минерализация. Обработка щепы химическими препаратами.

Способ приготовления щепы

Этот материал изготовляют при помощи специальных дробильных аппаратов: рубильных машин и молотковых дробилок.

1. Сначала древесину нужно измельчить посредством рубильной машины.
2. После первичной обработки сырье подвергается дроблению через молотковую дробилки. На выходе длина частиц не должна превышать 2,5 сантиметра, а ширина -0,5 сантиметра.
3. На следующем этапе необходимо отсортировать на вибрационном грохоте. Это позволит избавиться от коры и земли, которые не должны быть в готовых арболитовых блоках.
4. В каждой древесине содержится сахароза. Если ее не удалить,сырье не только будет подвергаться быстрому разложению, но и очень затруднит схватывание бетонной смеси. В готовых блоках может начаться процесс брожения. Как результат внутри изделий появятся пустоты. Чтобы нейтрализовать подобный компонент в производстве используют сернокислый алюминий, «жидкое стекло» или безопасный кальция хлорид. Если нет подобных химикатов, вполне можно заменить водным раствором гашеной извести. В нем замачивают древесную щепу не менее чем на три часа. Если нет подходящих реагентов для нейтрализации сахарозы, измельченную древесину можно просто оставить под открытым небом на 90 дней, периодически помешивая. Также, чтобы предотвратить появление каких-либо живых организмов, щепа обрабатывается антисептическими средствами.

МИФ №1. Материал малоизвестный и непонятно как он себя будет вести на практике.

На самом деле арболит прошел все технические испытания, был получен ГОСТ и запущен в производство еще в далеких 1960-х годах. Строительство домов и объектов промышленного назначения из арболита велось на всей территории центральной части России, Сибири, несколько строений было построено даже в Антарктиде. Большинство этих домов отлично функционирует и радует своих обитателей теплом и экологичностью и по сей день. Фотоотчет можно увидеть в статье на нашем сайте «Арболит 50 лет спустя», где приведены примеры домов, построенных еще в 60-х годах прошлого века. Также на ФорумХаус выложен наш фотоотчет о целой улице домов из арболита в Юрьевце (Ивановская обл.).

Арболит никогда не выпускался и вряд ли будет выпускаться в таких же объемах как кирпич и газобетон. Это связано с тем, что качественное сырье для арболита производится в ограниченных количествах, а сама технология производства принципиально отличается от выпуска других блоков и требует большей трудоемкости, что изначально ограничивает объемы выпуска. Однако, высокие эксплуатационные и экономические показатели арболита всегда привлекали и будут привлекать клиентов, которые хотят построить теплый и надежный дом для себя и своих детей.

Таким образом, очевидно, что арболит является материалом проверенным как временем, так и российскими морозами.

Какой ассортимент предлагать потребителям?

Чтобы каждый потребитель удовлетворил свои потребности, нужно выпускать все возможные виды изделий. Вариантов здесь не так много.

Блоки из опилок и цемента могут быть:

• Большими. Марки: Д500 и Д600. Размеры: 200*300*600 мм. Применяются для кладки несущих стен зданий.
• Малыми. Марки: Д500 и Д600. Размеры: 390*190*190 мм. Применяются для кладки внутренних перегородок здания и изоляционных слоев.

И каждый вид изделий отличается не только размерами и техническими характеристиками, но и ценой. Но какие бы блоки не выпускались, основную ставку нужно делать на качество продукции. Только в этом случае можно ждать наплыва клиентов – как оптовых, так и розничных.

Из чего делают щепу для арболита

Древесина для арболита подойдет практически любая. Лучшим вариантом будет использование хвойных пород (например, сосна, ель) или твердолиственных пород (например, береза, дуб, тополь, осина). Категорически нельзя использовать лиственницу, бук (из-за повышенного содержания вредных для цемента веществ — сахаров), также нельзя использовать свежесрубленную древесину, она должна полежать 3-4 месяца.

Для производства щепы в ход идут любые отходы лесозаготовок (сучья, ветки, верхушки деревьев), отходы деревообработки (горбыль, остатки оцилиндровки), вторичные отходы (деревянная мебель, паллеты и др.). Объем древесного заполнителя должен содержать не больше 10% примеси коры, не больше 5% хвои и листьев от массы сухого заполнителя.

Почему хвоя лучше? Древесина содержит вещества, которые вредно влияют на характеристики арболита, особенно на прочность: различные группы сахаров, крахмал, экстрактивные вещества. Их содержание в хвойных породах деревьев меньше, чем в твердолиственных и других породах. В любом случае заполнитель, производимый из вышеперечисленных пород, нуждается в дальнейшей подготовке и обработке. Просто на выведение сахаров из заполнителя твердолиственных пород деревьев, в отличие от хвойных, потратится немного больше усилий и компонентов.

Химический состав пород древесины

Область применения

Благодаря пористой структуре материал обладает великолепными теплоизоляционными и звукоизоляционными свойствами. За рубежом подобные материалы давно используются в подобных ситуациях.

Из материалов большей плотности возможно строительство зданий высотой не более 7 м. Это могут быть как гражданские, так и промышленные здания. Особенно широко применяется арболит в частном домостроении. Из него можно возводить несущие, самонесущие, наружные и внутренние стены домов этажностью не более двух, а также различные хозпостройки: гаражи, хозблоки, сараи, бани.

Применять этот строительный материал рекомендуется для зданий с режимом влажности не более 60% или применять специальные пароизоляционные покрытия.

Арболит очень прост в обработке. Он легко пилится, что позволяет выполнять из него сложные архитектурные формы.

Кладка из арболита ничем не отличается от обыкновенной кирпичной кладки или кладки из газосиликатных блоков

Важно под первый слой кладки проложить слой гидроизоляции. Так как блок свободно впитывает в себя влагу, перед кладкой поверхность блоков следует с помощью кисти смочить водой, иначе раствор может растрескаться в процессе высыхания

Раствор подойдет обычный цементно-песчаный. Для того. Чтобы избежать мостиков холода раствор следует наносить зубчатым шпателем для образования терморазрывов, которые позволят образовывать воздушные прослойки для избежания теплопотерь.

В домах из арболита возможно применение железобетонных плит перекрытия или перекрытия по деревянным балкам.

Бетономешалка для арболита своими руками

Заводской смеситель

Строительство коттеджей и домов в настоящее время чаще всего встает вопрос об использовании арболита в несущих или теплоизоляционных конструкциях.

Для получения деревобетона необходимо специальное оборудование и заливные формы, которые до сих пор не приобрести в строительных, вследствие чего оно стоит дорого. Дешевле сделать его своими руками из доступных материалов.

Бетономешалка для арболита пригодиться не только для строительства собственного дома, но и сможет стать надежным помощником для друзей и соседей, в крайнем случае, ее можно будет сдавать в аренду или продать.

Необходимые инструменты и материалы

Существует две разновидности мешалок для бетонных материалов: электрические и механические. Последний вид требует использования больших усилий. Для успешной работы с механической мешалкой усилий одного человека будет недостаточно, это затягивает процесс строительства.

Рассмотрим, как своими руками сделать электрическую бетономешалку для производства арболита. Для его изготовления будут нужны следующие материалы:

• Бочка на 200 л. Выбор ее объема не случаен, это распространенные емкости, которые используются для транспортировки мазута, краски и других строительных материалов. В частных домах, ее часто используют, как резервуар для сбора дождевой воды.
• Колеса. Они необходимы для транспортировки устройства, могут пригодиться детали из старых детских велосипедов, колясок и другого похожего транспорта. Для стационарной конструкции они не обязательны.
• Уголки, швеллеры и трубы. Все металлические детали, которые могут пригодиться для выполнения рамы.
• Арматура.
• Стиральная машинка старого образца. Можно воспользоваться ее электродвигателем, клиновидным ремнем, шкивом.
• Редуктор. Он необходим, чтобы устройство могло вращаться с оптимальным количеством оборотов.
• Электропровод.
• Мелкие крепежные изделия: гайки, болты, шайбы, проволока.
• Подшипники.

Без подходящих инструментов мешалку не собрать, к ним относится:

• ножовка;
• сварочный аппарат;
• болгарка;
• дрель;
• плоскогубцы;
• набор ключей.

Приведенные материалы можно заменять подходящими аналогами. Инструмент можно попросить у друзей. Вооружившись всем необходимым можно переходить непосредственно к сборке.

Инструкция по изготовлению мешалки для арболитовых блоков

Нужно учитывать, что машина будет перемешивать в своем резервуаре цемент, воду, щепу и химию, поэтому надежность ее узлов – главное условие продуктивной работы. На приведенной ниже схеме вынесены позиции основных деталей бетономешалки.

схема электрического смесителя

Изготовление сварной рамы

Она должна выдерживать вес самой бетономешалки и находящегося в ней материала. Рама может выполняться П-образной и треугольной формы. Ее опоры из подготовленных треугольников соединяются друг с другом при помощи сварки. Вверху и внизу опор нужно приварить перемычки из того же материала.

На двух опорах снизу выполняются отверстия, в которые вставляется кусок арматуры, он будет служить осью для колес, необходимых для транспортировки. Если диаметр арматуры не подходит под их посадочное место, то его следует заточить, а чтобы колеса не съезжали с оси, их фиксируют проволокой.

Изготовление емкости для замеса раствора

В бочке болгаркой вырезается прямоугольное отверстие своими руками, которое будет одновременно служить загрузочным окном и люком. Над ним можно установить крышку из вырезанной части бочки или оставить его открытым, чтобы постоянно не проверять состояние готовящейся бетонной смеси.

По центру днища и крышки сделать отверстия под вал, которым служит труба d=36мм. Затем расположить на нем сваренную заранее крестовину с лопастями и прихватить ее сваркой. Предусмотреть сбоку опрокидывающую ручку.

Полученную емкость легко установить на раму своими руками.

Установка электрооборудования

Бетономешалка для арболита может с минимальными затратами смешивать в себе все нужные материалы, если правильно подключить клиноременную или цепную передачу.

Мотор располагается внизу бочки, редуктор устанавливается возле нее на специальную площадку. Они соединяются между собой через клиноременную передачу, которую нужно защитить от пыли и возможных брызг раствора специальным кожухом. Между шнековым валом и редуктором устанавливается соединительная муфта.

Эту простую конструкцию мешалки для арболита можно собрать своими руками. Необходимо только подобрать нужные детали, подогнать их между собой и последовательно. С помощью такого арболитомеса можно производить замес других строительных растворов: бетона, кладочного цементного раствора, известковой штукатурки.

kamedom.ru

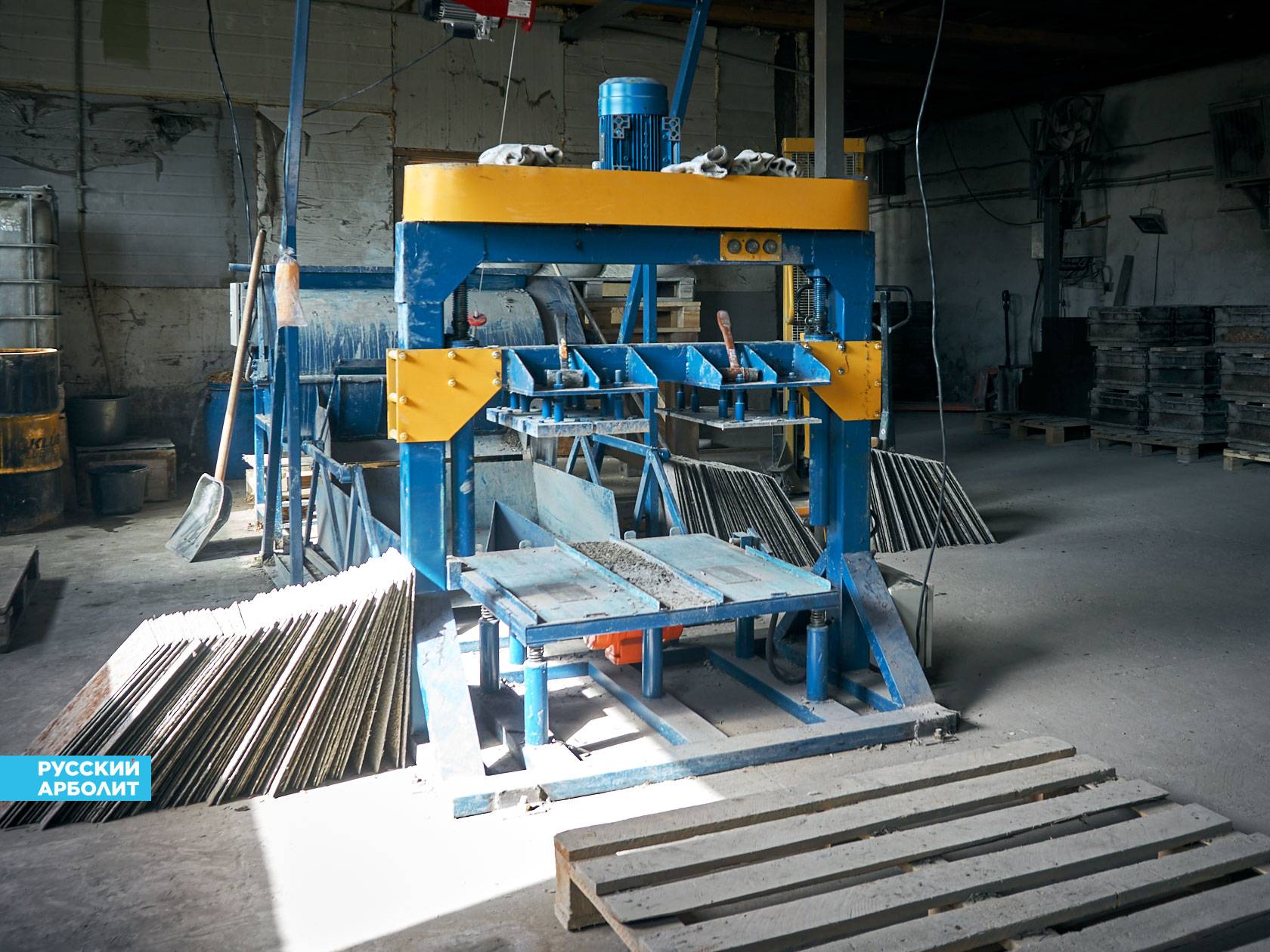

Линия «Русский Арболит-2»

Линия «Русский Арболит-2» – это основной формовочный агрегат, который включает в себя сразу и смеситель, и вибропресс, а также дозаторы и подъемник для них; в дополнение к нему приобретают только щепорез и десятиместные пресс-формы. Линия требует больше места для размещения, так как агрегат нельзя разбить на несколько элементов, а высота его составляет почти четыре метра (при откинутом дозаторе – 390 см).

Также в комплект входит вся автоматика, управляющая процессом производства: электронный дозатор раствора, станция управления, система подачи воды с насосом и трубопроводом.

Производство своими руками

Технология самостоятельного изготовления арболита не сложная при наличии необходимого инструмента и устройств. Если соблюдать все правила и критерии изготовления, правильно рассчитать компоненты продукт будет иметь высокое качество и прочность.

Материалы и приспособления:

1. Специальная емкость для компонентов.
2. Вибрирующий стол.
3. Поверхность с ударно встряхивающими функциями.
4. Металлические поддоны.
5. Для того чтобы получить качественный раствор необходима автобетономешалка. Если смешивать собственноручно, то для получения раствора нужной консистенции понадобится много времени и сил.
6. Специальные пластиковые формы необходимых размеров. Арболитовые блоки имеют прямоугольную форму, стандартные размеры – 500х189х300 мм и 500х188х200 мм.
7. Специальный станок профессионально измельчит щепу.
8. При помощи пресса получается высокая плотность материала. При процессе трамбовки из материала по максимуму убирается воздух.
9. Камера для сушки блоков из арболита превращает структуру в твердый однокомпонентный материал.
10. Лопаты для того чтобы загрузить смесь в формы.
11. Армирующая сетка применяется для скрепления древоблоков.

При наличии таких приспособлений в среднем производится за месяц от 400 до 500 кубометров строительной смеси. Рекомендуемая минимальная величина производственного помещения 500 м2. Расходы электроэнергии составят 15-45 кВт?ч. При подготовительных работах органические компоненты заливают жидким цементом до образования однородной массы. Соблюдая пропорции и расчеты, получившаяся смесь должна быть сыпучей.

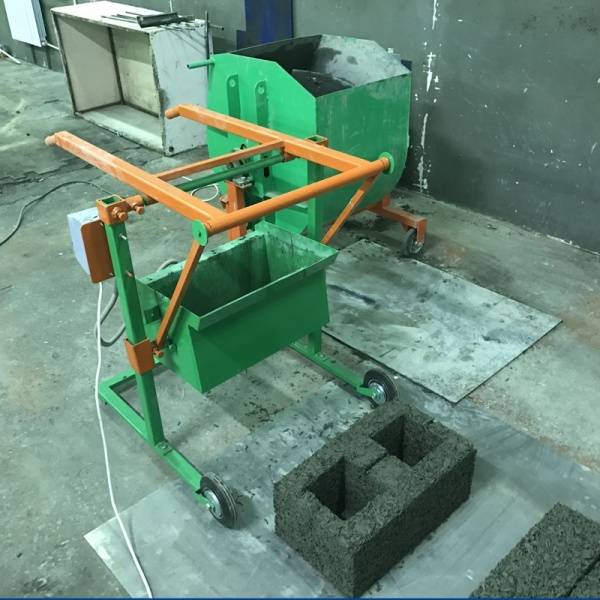

Бункеры и формы имеют стандартный размер 20х40х60 см их можно сварить или сделать наборными из раскроенных листов металла. Рекомендуется блоки при изготовлении располагать вертикально, это упростит трамбовку при малой площади пресса.

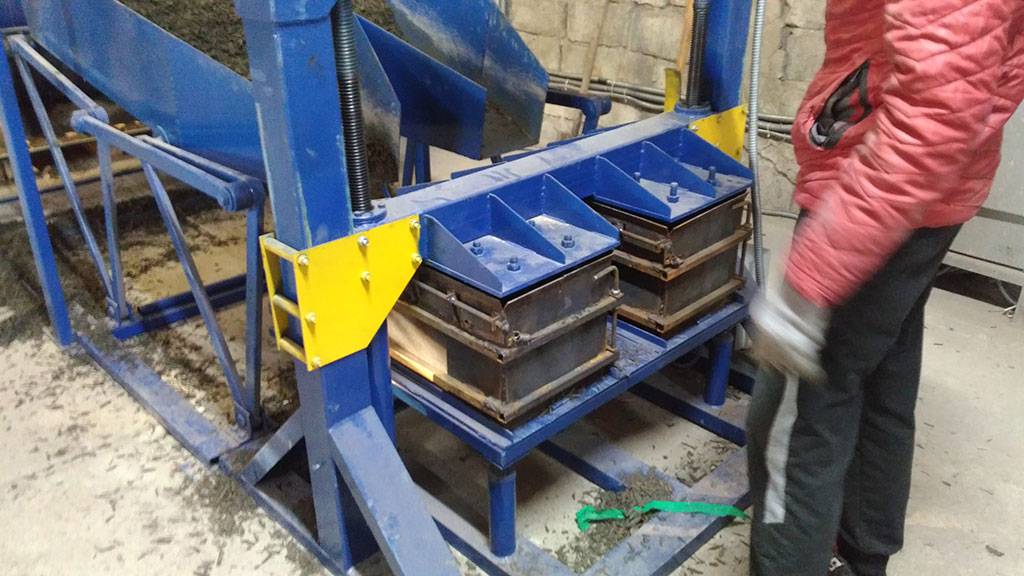

Изготовление арболита

Формование блоков осуществляют максимум за 15 минут. Процесс может быть ручным (с виброванием, без него) либо механическим — на вибростанке, с прессом или без пригруза. Последний, механический способ позволяет получить высококачественные блоки арболита с идеальными размерами, плотностью и хорошей геометрией. При кустарном производстве используют выдерживание в опалубке.

Прессование в этом случае необходимо не для уплотнения. Цель этой операции — лучшее распределение цемента между щепой, увеличение площади их соприкосновения. Вибрацию используют строго дозированно. В противном случае большая часть цементного теста может осесть на дно формы, а это не позволит получить качественный продукт с равномерным распределением раствора.

Требование к производству

Есть некоторые особенности у процесса производства арболита. К ним относится:

1. Точность дозировки всех компонентов. Возможные отклонения могут составлять лишь 2-3%, но не более.
2. Идеальное количество воды. Если ее будет мало, то бетонный раствор не получится, так как не произойдет реакции цемента с водой. Избыток влаги снижает прочность, продлевает срок, необходимый для ее набора.
3. Набор химических добавок. Он зависит от многих факторов. Например, для щепы из лиственницы, в отличие от других хвойных пород, необходимо их удвоенное количество. На объем добавок точно так же влияет размер наполнителя, влажность.
4. Определенная температура воды для растворения в ней минерализаторов. Минимум — +15°. Чтобы обеспечить это условие, жидкость заранее подогревают. Другой возможный выход — использование в роли минерализатора «горячего лекарства» — хлорида кальция — CaCl2.

Соотношение всех компонентов, их оптимальную дозировку находят опытным путем, производя многочисленные испытания готовых образцов. В этом случае, как и всегда, преимущество на стороне серьезных производителей. Блоки арболита, сделанные кустарным способом, наоборот, могут стать для будущих строителей очень неприятным «котом в мешке».

Виды арболита

Материал делится на 2 основных вида: конструкционный и теплоизоляционный. Первый предназначается для возведения несущих поверхностей, он имеет достаточную плотность — от 500 до 850 кг/м3 (по некоторым данным — до 1200 кг/м³). Второй арболит используют только в роли теплоизоляционного материала. Его плотность — 400-500 кг/м3.

Существует третий, промежуточный вариант — конструкционно-теплоизоляционный арболит (450-600 кг/м3). Его можно использовать в любом качестве: для сооружения капитальных стен, а также для строительства перегородок.

Есть 3 формы арболита — плиты, блоки, монолитный арболит.

1. Плиты (панели) — продукция, отличающаяся большей длиной, шириной, но меньшей толщиной.
2. Блоки — типичный материал для кладки стен (200х300х500 мм). Есть изделия, имеющие U-образный профиль, они предназначены для перемычек над дверными, оконными проемами.
3. Монолитный деревобетон (моноарболит) — самая дешевая продукция, не слишком прочная. Чтобы устранить недостаток, стены усиливают слоями тяжелого бетона.

№1. Состав арболита

Арболит – это одна из разновидностей легких бетонов. В названии материала прослеживаются французские корни: arbre c французского переводится как «дерево». Если знать один только этот факт, можно догадаться, какие основные материалы входят в состав арболита. Итак, это:

• древесная щепа (до 80-90% объема);
• цемент;
• вода;

• химические добавки для улучшения прочности и повышения адгезии щепы к цементу.

Понятно, что от качества сырья зависят характеристики готового материала. Так как щепы в блоке арболита больше всего, то ей уделяется наибольшее значение. В состав должна выходить именно щепа – не опилки, сено, тырса или стружка (иначе это будет уже опилкобетон). От калибра щепы зависит прочность материала. Согласно стандартам, длина щепы может быть до 40 мм, ширина – 5-10 мм, толщина – 3-5 мм. Желательно, чтобы в состав блока входила только щепа без каких-либо примесей, хотя небольшое количество коры (до 10%) практически не сказывается на прочности изделий. Сорт древесины не так важен, но обычно используют сосну или ель, а лиственница идет в ход гораздо реже, так как потребуется использовать большее количество добавок из-за особенностей древесины.

Цемент используют не ниже марки М400, но так как он имеет особенность быстро терять прочностные свойства при хранении, в производстве конструкционных арболитовых блоков лучше применять цемент марки М500.

Без химических добавок при производстве арболита не обойтись – всему виной содержащиеся в древесине сахара, которые препятствуют нормальной адгезии. Поэтому в производстве используют заранее хорошо просушенную древесину, но и это не спасает. Поверхность щепы минерализуют известью, кальций хлоридом, жидким стеклом или сернокислым глиноземом.

Соотношение компонентов регулируется ГОСТом. Если, например, превысить содержание воды, то на выходе можно получить блок недостаточной прочности, да и проблем с его изготовлением будет больше.

Арболит выпускают в нескольких видах:

• кладочные блоки;
• пустотелые блоки;
• теплоизоляционные плиты;
• панели;
• раствор для создания монолитных конструкций и заливки на месте (подобно керамзитобетону и полистиролбетону).

Так как блоки из арболита нашли наибольшее применение, то сегодня под арболитом подразумевают именно их. Как правило, они изготавливаются размерами 500*250*200 мм, но могут встречаться изделия с другими параметрами.

Технология производства деревобетона в домашних условиях

Производство деревобетона в домашних условиях привлекательно тем, что требует наличия материалов, которые можно приобрести по низкой цене. Но для изготовления блоков своими руками необходимо организовать мини-завод с разнообразным оборудованием. В принципе, нужные приспособления можно взять в аренду, хотя найти их не так уж легко. К тому же следует изучить состав смеси и пропорции ингредиентов, содержащихся в блоках.

Состав смеси для изделий

Деревобетон состоит из следующих компонентов:

• портландцемента (не ниже марки М400);
• органических наполнителей – древесной щепы, костры льна, конопли, стеблей хлопчатника, рисовой соломы и т. д.;
• химических добавок – гашёной извести, жидкого стекла, сульфат алюминия, хлористого калия или сернокислого кальция;
• воды.

Пропорции компонентов на 1 метр кубический

Марка	Цемент, кг	Органический наполнитель, кг	Химические добавки, кг	Вода, л
15	250–280	240–300	12	350–400
25	300–330	240–300	12	350–400

Чтобы не путаться в марках и не забивать голову лишней информацией, гуру строительного искусства используют следующую формулу: 3 части цемента + 3 части органического наполнителя + 4 части воды = 1 кубический метр материала.

Оборудование для производства блоков

В процессе изготовления арболита потребуется такое оборудование:

Сушка готовых блоков

• рубильная машинка для древесных опилок (цена 2500$);
• комплект трамбовок (цена 153$);
• машинка для смешивания (цена 1500$);
• формы для прессования 30 шт. (цена 1500$);
• камера для просушивания (цена 4500$);
• металлические поддоны для форм блоков (цена 400$).

На покупку оборудования и материалов в общей сложности требуется около 10000–12000$ (это, как говорится — всё по технологии). Да, дороговато, но, наличие необходимых устройств и сырья гарантирует получение 500 кубических метров раствора ежемесячно. Неплохой показатель даже для промышленных объёмов.

Технология производства сырья своими руками

Рабочий процесс по созданию блоков состоит из следующих этапов:

• загружаем в установку древесину;
• измельчаем древесную породу до приемлемого размера – длина – около 25 мм, ширина – приблизительно 5 мм;
• выдерживаем древесную щепу на свежем воздухе в течение 3 месяцев, чтобы испарилась сахароза;
• обрабатываем стружки окисью кальция;
• смачиваем древесные опилки водой;
• перемешиваем увлажнённую щепу с цементом;
• обрабатываем сырьё, воспользовавшись одной из химических добавок – известью, жидким стеклом, хлористым калием, сернокислым кальцием;
• загружаем смесь в установку для перемешивания массы (бетономешалку);
• заливаем полученную и хорошо перемешанную массу в формы, обшитые линолеумом (для предотвращения прилипания);
• встряхиваем раствор, залитый в формы, для удаления воздуха и тщательно утрамбовываем, но лучше воспользоваться вибростолом;
• оставляем сверху свободное пространство – 20–25 мм и заливаем штукатурной смесью, чтобы блоки могли похвастаться эстетичностью с лицевой стороны;
• выдерживаем смесь в формочках 72 часа;
• вынимаем блоки;
• кладём их на клеёнку и не трогаем в течение 3-х недель.

Как видите, процесс довольно длительный, требующий определённого терпения и сноровки. Как Вы поняли, здесь приведены общие технологии изготовления. Но грамотная организация производства позволит производить 80–100 блоков ежедневно. Две недели работы и Вы обеспечены строительным материалом для стен будущего дома или любого другого сооружения.

Итак, какие бы я сделал выводы? Арболит — это хороший, тёплый, экологически чистый и долговечный материал, но он дорог при изготовлении в домашних условиях (при условии закупки всего оборудования). Точнее сказать — это довольно «долгоиграющая затея». В тоже время, деревобетон, изготовленный своими руками, – залог презентабельности, комфортабельности и долговечности конструкции!
