Плюсы и минусы односкатной крыши
Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.
К преимуществам односкатной кровли стоит отнести:
- Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
- Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
- Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
- Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
- Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.
Из недостатков стоит отметить:
- Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
- Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
- Низкий уровень термоизоляции.
Подготовка проекта
Схема конструкции односкатной крыши разрабатывается исходя из следующих параметров:
- длина пролета здания;
- ширина здания;
- желаемый угол наклона кровли;
- вид кровельного материала;
- желаемая длина ската;
- высота несущих стен.
Такие параметры, как длина пролета здания и угол наклона крыши влияют на необходимость использования дополнительных опор для стропильных ног. От разницы в высоте несущих стен зависит необходимость строительства фронтона. Высота фронтона определяется углом наклона односкатной кровли.
Длина стропильных ног определяется не только размерами пролета и углом наклона кровли. В зависимости от архитектурных особенностей сооружения, скат кровли может на определенную длину выдаваться за пределы фронтона, в том числе служить крышей для веранды или прилегающей террасы. Если проектом предусмотрено строительство эксплуатируемой односкатной крыши с малым углом наклона, стропильные ноги с каждой стороны обычно упираются в мауэрлат и выступающую вверх внешнюю часть стены.
От ширины здания зависит число стропильных ног. Кроме того, на шаг расположения стропил влияет их длина и сечение материала, из которого они выполнены – чем длиннее стропило, тем мощнее оно должно быть, и тем меньше расстояние между этими элементами. Чтобы избежать провисания стропил применяются стойки, подкосы, ригели. Минимально допустимое сечение данных элементов стропильной системы составляет 50×100 мм. Лежни и прокладки выполняются из бруса сечением 100×150 мм.
При длине стропила до 3 метров шаг расположения может варьироваться от 110 см до 215 см, в зависимости от сечения материала (от 80×100 мм до 90×160 мм). Если длина стропил достигает 6,5 метров, сечение должно быть не менее 120×220 мм, а шаг расположения — 110 – 140 см.
Тип опор кровли
Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.
Соответственно опоры для односкатной крыши выступают стены здания. Но если:
- пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
- пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.
Чертеж односкатной крыши в зависимости от пролета дома.
Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.
Таблица ветровых и снеговых нагрузок по России
| Субъект федерации | Город | Снеговой район | Ветровой район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волжский | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Махачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Братск | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обниск | 3 | 1 | |
| Камчатский край | Петропавловск-Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Орехово-Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокуйбышевск | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Тульская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тыва | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Чувашская Республика | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
Преимущества и недостатки односкатных крыш
К преимуществам односкатных крыш можно отнести:
экономическую целесообразность возведения (экономятся материалы);
простой монтаж, который можно выполнить собственными руками;
относительно небольшой вес крыши (можно возводить на постройках с облегченным фундаментом);
возможность установки на постройках различного назначения и размеров, в том числе на домах с большой площадью;
возможность оборудования мансарды;
низкую подверженность ветровым нагрузкам (кровли с небольшим углом наклона ската можно применять в определенных регионах);
экономию древесины в 2-3 раза по сравнению с двускатными крышами (важно при ведении строительства в безлесных регионах с высокой стоимостью пиломатериалов).
В число недостатков крыши данного типа входит:
- высокая восприимчивость к снеговым нагрузкам;
- необходимость дополнительной гидроизоляции во избежание протечек кровли с небольшим углом ската;
- не самый привлекательный внешний вид.
Конструкция крыши односкатной с относительно небольшим уклоном отлично подходит для строительства домов в южных регионах с высокой ветровой нагрузкой и малым количеством осадков. В районах, расположенных севернее, крышу с наклоном менее 45° придется регулярно очищать от скопившегося снега. При этом сечение элементов стропильной системы должно быть повышенным, чтобы крыша могла выдерживать высокие снеговые нагрузки.
Односкатные крыши широко используются при возведении построек хозяйственного назначения, гаражей, террас, бань и т.д. Вместе с тем, кровля данного типа может стать одним из элементов оригинального архитектурного решения жилого дома.

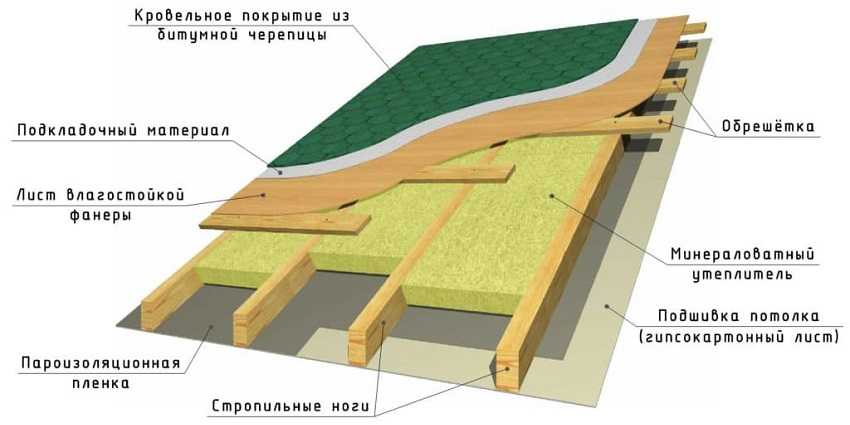

Конструкция
Односкатная крыша имеет две точки опоры, разница высот задает уклон скатов. Итак, конструкция состоит из таких элементов:
- Стропильной системы – совокупность опорных элементов, которые используются для фиксации скатов кровли.
- Фронтонов – участки, которые ограниченные скатами и карнизом.
- Свеса – выступающая часть стропильной ноги, которая защищает от промокания конструкции в дождливую погоду.
- Кровельного материала с финишным покрытием, который защищает от атмосферных осадков.
- Утеплителя – используется для термоизоляции крыши.

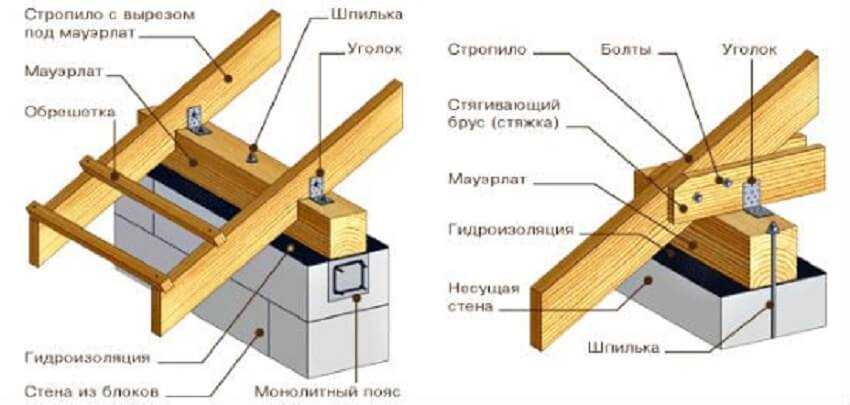

Мауэрлат – крепкий брус, который является основанием крыши. С помощью него нагрузка распределяется равномерно.
Стропильные ноги – прочные и ровные бруски, из которых формируются скаты.
Обрешетка – сплошное или решетчастое основание, на которое настилается кровельный материал.
Чтобы правильно выполнить установку, следует знать обо всех особенностях конструкции.
Состав и особенности стропильной системы
Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:
Стропильная система
- Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
- Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
- Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.
Расстояние между стропилами для двускатной крыши
Двускатная кровля встречается намного чаще, чем крыша односкатная.
И объяснить такую популярность просто: конструкция очень проста, но при всей простоте двускатная крыша отличается своей надежностью.
Ее конструкцию легко подстроить под любые климатические условия и любой кровельный материал.
При расчете шага стропил двускатной кровли, все выполняют по общей системе расчета (см. выше).
Если скаты имеют одинаковую длину, то достаточно выполнить расчеты для одного ската.
Если же скаты разной длины, то расчет выполняют для каждого ската.
Следует помнить, что предельные значения шага стропильных ног 70 и 120 см.
Советы и рекомендации
Рассмотрим основные советы при установке односкатной крыши:
При проектировании зданий следует смотреть на то, чтобы нижняя часть конструкции была расположена из подветренной стороны.
Необходимо использовать стропила, которые соответствуют балкам, должен получится прямоугольный треугольник из балок.
В качестве опоры для обрешетки используется стропильная нога.
Для хорошей укладки используют твердую и ровную поверхность. Оптимальный угол – 25 градусов.
Обязательно проводится расчет односкатной крыши
Данный этап проектирования здания следует доверить специалистам, поскольку важно контролировать правильность замеров. При этом учитываются параметры ската, высоту и длину стропильных ног, которые устанавливаются на расстоянии 0,6-1 м.л.
Итак, подведем итоги. Конструкция односкатной крыши простая в исполнении. Она имеет много плюсов: во-первых, она стоит недорого, выглядит оригинально, обустройство такой конструкции будет стоить недорого. После возведения такой крыши возможно перестроить одноэтажный дом в двухэтажный. Материалы расходуются минимально. Односкатные крыши простые и функциональные, единственное – возникают сложности при уборке мусора сверху конструкции. Большинство односкатных крыш выдерживают сильные нагрузки, высокие температурные режимы.
В строительстве односкатной крыши наиболее привлекает возведение конструкции в кратчайшие сроки, а также низкая стоимость. В качестве материалов используются профнастил, металлочерепица, керамика и другие. Можно обустроить гараж, беседку с такой крышей.
Проекты домов с такой крышей разрабатываются на дому, могут быть спроектированы группой инженеров. Учитывайте особенности конструкции, соблюдайте технологию постройки.
Как уложить своими руками
Перед сборкой стропильной системы односкатной крыши из деревянных элементов своими руками, необходимо обработать деревянные поверхности шкуркой, просушить брус, доски. Для увеличения длительности службы, стоит пропитать древесину антисептиками и составами для придания огнестойкости.

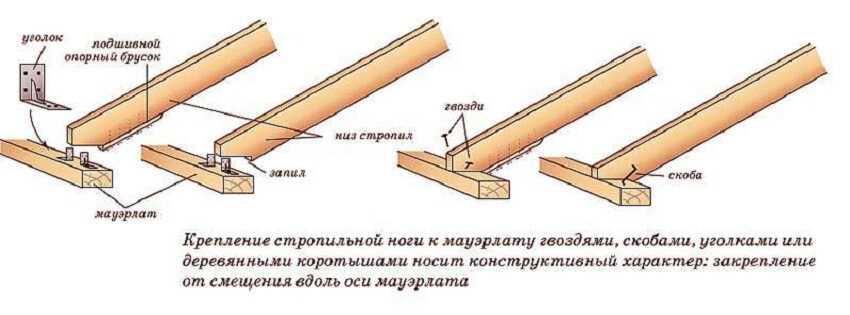

Установка фермы осуществляется путем крепления одного конца стропил на краю стены, другой конец крепится на балку. При необходимости ноги соединяются прогонами, монтируются дополнительные точки опоры – откосы. Ноги должны лежать в одно плоскости, совпадать по углу наклона, высоте, длине. Для придания единообразного размера используются заранее изготовленные мерки либо разметка на земле.
После монтажа стропил, крепится обрешетка. Обрешетка состоит из брусьев достаточной для соединения двух и более параллельных «ног» длины. Обрешетка монтируется перпендикулярно стропилам с шагом между соседними брусками не более 600 мм. Частая обрешетка означает лучшее распределение нагрузки на кровлю односкатной крыши. Рулонные кровельные материалы требуют сплошной обрешетки для исключения провисов и деформаций.
После монтажа обрешетки, необходимо проверить конструкцию на прочность и устойчивость. Для этого используется визуальный осмотр всех элементов и испытание посредством пошатывания стропил. В случае выявления недочетов необходимо либо заменить дефектные элементы, либо дополнить конструкцию дополнительными опорами.
Если все устраивает и конструкция достаточно надежна, необходимо приступать к формированию кровельного пирога. Первый шаг – настил гидроизоляции. Гидроизоляция предохраняет древесину от разбухания и возникновения гнили, что увеличивает долговечность односкатной конструкции. Крепление любого кровельного элемента производится от нижнего края, постепенно поднимаясь к коньку. Верхние элементы должны перекрывать друг друга, а не стыковаться – во избежание попадания осадков в пространство под кровлей. Стыки между элементами кровельного пирога необходимо обработать герметиком в тех же целях.
Финишное покрытие выбирается, исходя из назначения здания. Подсобные и служебные строения укрываются рубероидом, черепицей или шифером. Профлист лучше подойдет для бытовых и жилых строений. Нижние края кровли, примыкающие к стенам, покрываются оцинкованным металлом или черепицей для защиты от сырости.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Возведение односкатной крыши своими руками ‒ Технология строительства
Технология строительства, как сделать односкатную крышу своими руками, осуществляется в следующей последовательности:
- Сооружение крепежных приспособлений, для мауэрлата. Крепление делают несколькими способами: проволока, шпильки, скобы к деревянным брускам или анкера. Вариант фиксации, зависит, от нагрузки на конструкцию кровли и стройматериала стен постройки.
- Укладка гидроизоляции. Такое действие, требуется, если несущий каркас строения из кирпича или бетона. Укладка гидроизоляционного материала, позволяет предотвратить гниение и механические повреждения дерева.
- Установка и крепление мауэрлата (верхний и нижний брус). Фиксацию проводят, в зависимости от выбранного способа. Для шпилек и анкеров, надо будет закрутить гайки. Если используют проволоку, то скрутку производят, при помощи лома. Шаг креплений, обычно равен, шагу стропильных ног.
- Монтаж стропильных ног. В сравнение с другими видами, кровельных конструкций, у односкатной, этот этап работ, самый простой. Обустройство заключается, в установке балки с наклоном одной стороной, на верхний мауэрлат, а другой ‒ на нижний. Фиксация к мауэрлату, выполняют врубкой. Далее, монтаж можно производить на гвозди или металлические уголки, с саморезами. После, к стропилам крепят кобылки ‒ деревянные доски, предназначенные для сооружения, нужного вылета карниза. Сечение досок ‒ 50 на 100 мм.
- Установка лежень и подкос. После всех, строительных манипуляций и монтажных действий, если требуется, устанавливают лежень и подкосы.

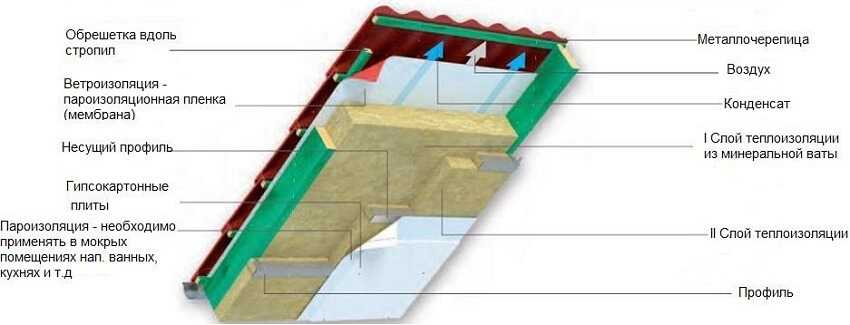

- Теплоизоляция мансарды. Как только несущий каркас собран, можно приступать, к теплоизоляции мансарды. В качестве теплоизолятора, как правило, используют минераловатные плиты, пенопласт, экструдированный пенополистирол, пенополиуретан. При монтажной работе с минеральной ватой и пенополиуретаном, требуется соблюдать технику безопасности и использовать, индивидуальные средства защиты (перчатки, маску, спецодежду). Перед монтажом утеплителя, по верхнему краю стропил, нужно выполнить гидроизоляцию. Поверх пленки или мембраны, монтируют обрешетку. После, фиксируют утеплитель. Способ крепления, зависит от тепло-материала. Если используется минеральная вата, то необходимо сделать вентилируемый зазор. То-беж, выполнить монтаж контробрешетки.
- Крепление нижней обрешетки. Она позволит, быстро закрепить потолок, а так-же, удерживать теплоизоляционный материал. Перед монтажом, растягивают пароизоляционную мембрану. Она защитит утеплитель от пара, идущего из помещения.
- Укладка покрытия. Способ укладки покрытия, зависит от выбранного стройматериала.
- Обшивка потолка и внутренняя отделка. Для обшивки, качестве стройматериала, как правило, используют листы гипсокартона, закрепленные по металлическому каркасу, из оцинкованного профиля.
Крепление мауэрлата односкатной крыши
Крепление гидроизоляции
Монтаж стропильных ног
Утепление скатной кровли
Кровельный пирог односкатной крыши Если качественно выполнять все монтажные работы, придерживаясь строго пунктам инструкции, то не возникнуть, ни какие проблемы.
