Как построить двухскатную крышу с террасой: типы конструкций и пошаговая инструкция

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

  • масса кровельного материала;
  • ветровые нагрузки, их преобладающее направление;
  • климатические условия региона, в котором возведен дом.

Все эти нюансы одновременно создают общие требования к системе стропил:

  • какой материал лучше использовать для строительства каркаса;
  • количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

  1. Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
  2. Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
  3. Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
  4. Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

  • крепление мауэрлата к стене;
  • крепление стропил к мауэрлату;
  • скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

  • установка мауэрлата;
  • монтаж стропил под проектным углом;
  • скрепление ног в верхней части;
  • раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
  • монтаж контробрешетки, обрешетки, гидроизоляции;
  • утепление кровельной системы своими руками;
  • установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен

При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

  1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
  2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
  3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины

Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

  • с запилом;
  • без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности
местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами,
снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата
— опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную
.

Следующим этапом укладывается лежень,
брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку
от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона.
Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок,
формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать .

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

  • Мауэрлат
    — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
  • Стропильная нога
    — составная часть, несущая на себе кровлю;
  • Прогоны
    — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
  • Затяжка
    — часть, объединяющая конструкцию у основания;
  • Стойка
    — элемент опоры стропильной ноги. Также находится под коньком крыши;
  • Подкосы
    — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
  • Лежень
    — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
  • — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
  • – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений
    , а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При
нужно:

  • Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
  • Провести хорошую во избежание неравномерного прогревания помещения;
  • Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
  • Обеспечить надежную гидроизоляцию;
  • Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

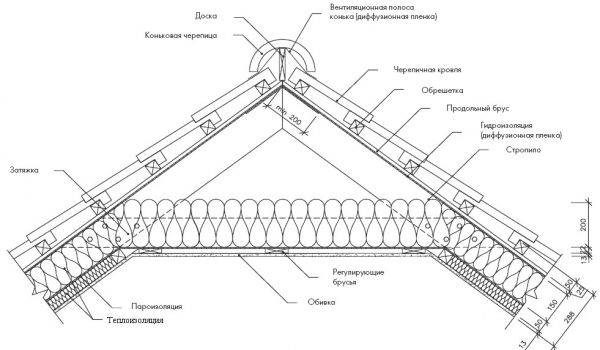

Чертеж двускатной крыши

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

  • простое проектирование и строительство;
  • лёгкий уход, быстрый сход осадков;
  • быстрый монтаж кровельного покрытия;
  • минимальное количество стыков, рёбер и соединений;
  • одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Обрешетка кровли

После монтажа утеплителя создается обрешетка, которая необходима для закрепления кровельного материала. Для ее создания могут использоваться доски или стальной профиль.

Укладка материала зависит от типа покрытия. Если будет происходить укладка рубероида, битумной черепицы и других подобных материалов, создается сплошная обрешетка. Интервалы между ее элементами должны составлять не более полутора сантиметров.

Если используется шифер или металлопрофиль, создается обрешетка, расстояние между элементами которой должно составлять около полутора метров. Между элементами обрешетки оставляется около 30-40 см.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Стыковка крыши пристройки и крыши дома

Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.

Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.

ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша дома

ИллюстрацияОписание действия
ФОТО: YouTube.comУдлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома
ФОТО: YouTube.comОтмечаем линии отреза возле конька и ската
ФОТО: YouTube.comКрепим при помощи гвоздей и шурупов в указанных местах
ФОТО: YouTube.comПри помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова
ФОТО: YouTube.comПрибиваем две доски, на которые будут опираться дополнительные стропила
ФОТО: YouTube.comДелаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк
ФОТО: YouTube.comИзмеряем длину стропил от конька до опорной доски
ФОТО: YouTube.comПри помощи шаблона отмечаем нужные углы и обрезаем стропила
ФОТО: YouTube.comСледует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши
ФОТО: YouTube.comАналогичным образом обрезаются и крепятся все дополнительные стропила
ФОТО: YouTube.comУкладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа
ФОТО: YouTube.comПереносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем
ФОТО: YouTube.comКрепим лист, ту же операцию проделываем с другим скатом

Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.

Более подробно о соединении кровельных конструкций дома и пристройки можно узнать из видео:

Watch this video on YouTube

Watch this video on YouTube

Отрицательные стороны двускатной крыши

Основные недостатки, отмечаемые строителями и владельцами домов:

сокращение полезного объема чердака, дефект нивелируется при увеличении угла установки скатов
кровля отличается простотой форм и не подходит для дизайнерских домов
наличие плоских фронтонов портит оформление строения
непригодность для зданий с увеличенной площадью
воздействие атмосферных осадков на стены зданий, расположенные под фронтонами

Несмотря на имеющиеся недостатки, классическая двускатная крыша широко используется при строительстве или реконструкции дачных либо жилых домов. Кровля позволяет использовать чердак для хранения инвентаря или обустройства небольшой мастерской. Конструкции применяются при возведении хозяйственных или временных помещений, не требовательных к вместительности чердака.

Как вам статья?

Полезно2Не нравится

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Характеристика кровли

Внешне конструкция двускатной крыши выглядит довольно просто. Два равных ската опираются на несущие боковые поверхности одинаковой высоты. Пространство под кровлей обладает треугольной формой. Стены, находящиеся между скатами, именуют фронтонами.

При проектировании одноэтажного частного строения с двускатной крышей обращают внимание на уклон кровли. Выбор параметра во многом определяется климатом региона, где планируется возведение дома:

  • Оптимальный показатель в местах с редкими осадками составляет до 45 о .
  • Значительный снежный покров вынуждает увеличить уклон двускатной кровли до 60 о .
  • Помимо осадков, на крышу регулярно действуют ветровые нагрузки, а увеличение угла наклона крыши ведет к повышению парусности конструкции.

Проекты частных домов практикуют индивидуальный подход в каждом конкретном случае. Поэтому при выборе материала в качестве кровельного покрытия, также учитывают угол наклона крыши двускатной. Шифер и черепица приемлемы, если показатель превышает 22 о .

При выборе для одноэтажного частного строения конструкции с экономичным углом наклона в 35-40 о получают практичный вариант двускатной кровли, где не скапливаются мусор и осадки. Но обустроить в дальнейшем на чердаке пространство для удобной эксплуатации не представляется возможным. Многочисленные достоинства двускатной конструкции объясняют популярность ее выбора при возведении одноэтажных зданий.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.


Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.


На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.


Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.


Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
