Тонкости обвязки столбчатого фундамента

Как правильно выполнить расчет столбчатого фундамента?

Чтобы правильно рассчитать столбчатый фундамент для дома, нужно учитывать следующие факторы:

• Глубина промерзания грунта в регионе, где планируется строительство.
• Тип почвы и геологические особенности местности.
• Гидрологическая обстановка – уровень грунтовых вод, риски паводковых и сезонных колебаний.
• Климатические особенности – количество осадков в зимний период, которые создают дополнительные нагрузки на конструкции здания.
• Общий вес строения и предполагаемые нагрузки.

Уже в зависимости от вышеперечисленных параметров определяется глубина заложения столбчатого фундамента, сечение опорных столбов, а также их количество и расстояние между ними.

Крепление колонны к основанию

Если вы решили произвести крепление колонны к фундаменту, то можно использовать жесткое или шарнирное крепление. Оно может быть выбрано самостоятельно мастером, который производит работы. Если применять последний тип крепления, то будет возможен поворот торцевого сечения. Тогда как при жестком креплении используются болты, которые препятствуют повороту сечений, придавая узлу характеристики жесткости. Если есть необходимость сделать опирание колонны сверху, то примыкание должно быть жестким, а вот примыкание сбоку должно быть шарнирным, при этом некоторое количество болтов убирается, крепеж остается исключительно в нижней части сопряжения. Таким образом, вы можете выбрать наиболее приемлемый для вас узел крепления колонны к фундаменту.

Требования к обвязке каркасного дома

Для свайного и столбчатого фундамента в обязательном порядке требуется обвязка. Массивные дома устанавливают на ленточном железобетонном ростверке, а при строительстве легкого каркасного домика обвязка производится:

• брусом или бревном;
• пакетом сбитых или склеенных досок, установленных на ребро;
• металлическим профилем.

Недостатком применения длинномерных металлических изделий в качестве обвязки каркасного дома считается наличие остаточной деформации и возможность провиса балки под нагрузкой или собственным весом. Остаточная деформация сказывается на том, что изогнутый стальной профиль после снятия нагрузки не может самостоятельно вернуть свою первоначальную форму, чего не скажешь об упругом деревянном брусе. К тому же, изделия из древесины обходятся гораздо дешевле металлических аналогов.

Для каркасного дома чаще всего используют брусья или пакет досок, а бревна предназначаются для срубов.

Нижняя обвязка фундамента брусом требует:

• использования высококачественных пиломатериалов – без сучков и гнили, с точной размерностью и допустимым показателем влажности;
• выполнения надежного крепления элементов в стыковочных узлах;
• обработки древесины антисептическими и огнезащитными составами;
• устройства гидроизоляции между фундаментным столбом и горизонтально уложенным брусом.

Оптимальными материалами для обвязочных балок считаются хвойные породы древесины, среди которых наиболее популярными являются сосна и лиственница. Другие виды менее пригодны к использованию по разным причинам. Например, в стволах ели находится много сучков, а кедр произрастает далеко не во всех регионах страны.

Крепление пакета досок непосредственно на строительном участке производится с помощью гвоздей или шурупов. Их забивают или закручивают на разную глубину в шахматном порядке.

Древесину обрабатывают антисептиками в целях предотвращения процессов гниения и развития грибка. В качестве огнезащитных составов применяют антиперен, защищающий материал от возгорания. Не следует забывать о том, что горючие смолы, входящие в состав сосны, слишком опасны.

Крепление обвязки из бруса на ленточный фундамент

Стены из древесины (будь то оцилиндрованное бревно, брус и т.д.) очень непросто крепить на фундамент. Чтобы выполнить такую задачу, в качестве первого венца, который укладывается на фундамент, берут брус большей толщины.

Для того чтобы прикрепить брус к фундаменту, используют анкеры.

Рис 2. Крепление обвязки анкерами к ленточному фундаменту с ростверком

Последовательность выполнения работ

• Вам потребуются детали крепежа, возьмите с запасом.
• Тщательно проверьте, насколько поверхность фундамента ровная. Для этого используйте строительный уровень. Если вдруг выявятся неровность свыше 10 мм, обязательно их ликвидируйте с помощью раствора. Неровности менее 10 мм можно подкорректировать дощечками, которые подкладывают под брусья.
• Венец из бруса положите на рубероид с целью гидроизоляции.
• Нижний венец обвязки – это брусья, которые сцепляются друг с другом одним из двух способов – «в лапу» или «в чашу».

Рис 3. Сцепка углов «в лапу»

Рис 4. Сцепка углов дома из бруса «в чашу»

• В брусьях, которые укладываются на нижний венец, просверливают отверстия. Размер таких отверстий в диаметре немного шире, чем диаметр анкерных шпилек, которые ранее были установлены и забетонированы вверху фундамента.
• Затем брусья с просверленными отверстиями укладывают на анкера. Далее устанавливают под них широкие шайбы, которые крепятся гайками. Когда углы нижних венцов соединяются друг с другом гвоздями или нагелями, в таких местах анкера можно не устанавливать.
• Используя строительный уровень, определите точное расположение углов и диагоналей верхнего уровня обвязки. Если возникли неровности – обработайте их рубанком.
• Как только завершена установка нижней обвязки, можно выполнять монтаж вертикальных направляющих для возведения каркаса.

Кстати, описанный способ проведения нижней обвязки актуален как для ленточного фундамента, так и для любого другого типа фундаментов, с небольшими поправками и техническими особенностями.

Способы фиксации

• жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
• накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

• металлические или железобетонные сваи;
• монолитные ленты;
• сборные бетонные блоки;
• свайно-ростверковые конструкции;
• отдельно расположенные столбы;
• плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

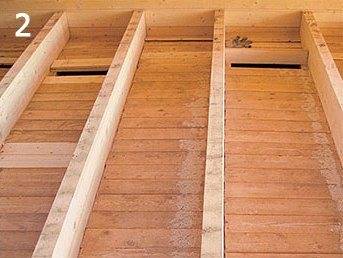

Устройство чернового пола в деревянном доме

В данной статье мы расскажем, как сделать черновой пол в деревянном доме своими руками

Как правило, в деревянных домах (неважно, из бруса или бревна) делают деревянные черновые и чистовые полы. Черновой пол может быть и бетонным

В принципе, монтаж чернового пола в деревянном доме не отличается от монтажа чернового пола в кирпичных или монолитных домах. Основное различие в креплении лаг (или балок) к стенам из бруса или бревна.

Крепление лаг к стенам деревянного дома

Желательно не крепить лаги пола к деревянным стенам дома и не врезаться в них. Лучше крепить лаги к ростверку или цоколю фундамента с отступом от стен 2-3 см. Но при этом расстояние опоры на фундамент должно быть не менее 10 см с каждой стороны лаги. Перед укладкой лаг на фундамент укладывается нижняя обвязка из тонких длинных досок, к которым крепятся лаги с помощью металлических уголков (анкеров).

Жестко крепить лаги к обвязке не нужно: они просто должны быть зафиксированы, чтобы не ездить при укладке остальных слоев чернового пола. Получившаяся конструкция будет с отступом от стен с каждой стороны 2-3 см, в который лучше уложить тонкий утеплитель.

Если расстояние опоры лаги на фундамент меньше 10 см, тогда лучше врезаться в стены деревянного дома. Но для этого, в первую очередь, нужно уложить лаги на фундамент, затем приложить к ним брус или бревно, отметить контуры вырезов и вырезать пазы в древесине глубиной на недостающее расстояние опоры (плюс 2 см для расширения лаги).

Если вы хотите, чтобы лаги полностью проходили сквозь стены дома (например, если длина 1 лаги позволяет опереться на 2 соседние комнаты), тогда сначала нужно уложить их по всей площади пола первого этажа. Но в крайние несущие стены нужно врезаться только наполовину, чтобы не нарушать вид фасада.

Помним, что лаги и балки укладываются на ростверк или цоколь только после гидроизоляционного слоя.

Шаг (расстояние) между лагами зависит от нагрузки и ширины утеплителя (хотя утеплитель, если что, можно и подрезать). Традиционный шаг лаг равен 40-60 см. Сечение лаг зависит от нагрузки: легкая нагрузка – 15х10 см, средняя нагрузка – 15х15 см, тяжелая нагрузка – 15х20 см. Если у вас балки небольшого сечения, а нагрузка не легкая, то просто располагайте их на расстоянии 30-40 см.

После установки лаг идет стандартный монтаж слоев чернового пола на лагах. Вкратце процесс монтажа следующий:

Крепление черепных брусков

Черепные бруски имеют малое сечение (примерно 4х4 см) и крепятся сбоку лаг в нижней части. Вместо черепных брусков можно использоваться доски шириной больше лаги на 4 см с каждой стороны, прибитые к лаге снизу и вдоль нее.

Укладка досок чернового пола

Доски укладываются на черепные бруски, но не крепятся ни к ним, ни к лагам – они должны лежать свободно, поскольку просто держат на себе утеплитель.

Гидроизоляция

Гидроизоляционный слой укладывается поверх лаг и досок чернового пола, облегая их. Гидроизоляция должна заходить на стены на всю высоту будущего пола. Лучше использовать пленочные гидроизоляционные материалы. Крепление между пленками производится степлером.

Теплоизоляция

Утеплитель укладывается на гидроизоляцию между лагами. Если высота лаги позволяет, можно уложить 2 слоя утеплителя.

Пароизоляция

Пароизоляционный слой укладывается на все вышеперечисленное и так же, как и гидроизоляция, заходит на стены на оставшуюся высоту пола. Крепление пароизоляции к лагам производится степлером, между собой пленка проклеивается скотчем.

Вентиляция

Если высота уложенного утеплителя равна высоте лаги, сверху по пароизоляции вдоль лаг прибиваются контррейки для создания вентиляционного зазора.

Дощатое покрытие чернового пола

Это могут быть как доски, так и листы ДСП, ОСП. Дощатый пол так же, как и лаги, должен отступать от стен на 2 см. В зазор можно уложить утеплитель.

Звукоизоляция. ЦСП плиты отлично подходят для звукоизоляции.

Важно! Лаги, черепные бруски и доски чернового пола, которые на них укладываются, нужно обработать антисептиком (желательно 2 раза с промежутком в несколько часов). Это предотвратит порчу древесины насекомыми и грибком

Для вентилируемого подполья в цоколе или ростверке нужно сделать несколько отверстий (например, по одному с каждой стороны дома) и закрыть мелкой сеткой. Если у вас зимой выпадает много снега, и его уровень будет выше уровня сетки, нужно предусмотреть вывод трубы вдоль стены.

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

• укрепляет фундамент;
• уменьшает несущую нагрузку на фундамент;
• служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

• одинарная;
• двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

• свайно-винтового фундамента;
• опорно-столбчатого фундамента;
• двухэтажного дома;
• одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

• делает возможным строительство на любом типе фундамента;
• равномерно распределяет нагрузку на фундамент;
• снижает риск любых деформаций стен;
• продлевает срок службы пола;
• улучшает теплоизоляционные свойства дома;
• облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

Методы крепления

Есть множество различных методов, с помощью которых можно прикрепить брус. Какой из них выбрать, это зависит:

• от величины сечения бруса;
• толщины и отделки используемой поверхности;
• веса и размера удерживаемой конструкции.

Крепежные элементы подбирают, согласно этим параметрам. Основу из дерева фиксируют анкерными болтами, дюбелями из металла или пластика, шурупами, саморезами, и иногда гвоздями. В некоторых случаях используют П-образные скобы, металлические уголки или деревянные шплинты. Чтобы правильно сделать работу, нужно соблюдать точность и определенную последовательность при выполнении монтажа.

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.. Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность

Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Методы крепления

Чтобы понять, какой материал лучше использовать, стоит рассмотреть варианты крепления и пошаговую процедуру обвязки с использованием вышеупомянутых материалов.

Резьбовое соединение

Резьбовой способ в основном используется при обвязке брусом и включает в себя несколько этапов:

1. Закручивание винтов в брус сквозь оголовок сваи (используются саморезы типа «Глухарь», длинной 100-150 мм, диаметром 8-10 мм).
2. Подрезание краев бруса для соединения внахлест.
3. Закручивание саморезов в местах нахлеста.
4. Дополнительное усиление углов металлическими уголками (можно использовать обычные саморезы по дереву со шляпками «крестовина»).

Дополнительно места соединения можно усилить скобами.

Сварное соединение

Для двутавровых балок и швеллеров лучший метод соединения — сварка. Для последних можно использовать анкера, но этот вариант требует специальных навыков металлообработки.

Для данного способа монтажа гидроизоляция не предусматривается ввиду аналогичного состава материалов. Полка двутавра укладывается на оголовки свай и приваривается. На углах балки подводятся вплотную друг другу или подрезается под углом, после чего накладывается шов.

Использование хомутов

Данный вид соединения используется исключительно в обвязке из бруса. При этом крепление к оголовкам свай все равно осуществляется на болтах или анкерах. Хомуты представлены стандартными металлическими уголками без ребра жесткости посередине.

Когда брус соединяется внахлест, уголки накладываются таким образом, чтобы две его стороны прилегали к двум брусам одновременно. После чего в предусмотренные отверстия вкручиваются саморезы.

Немаловажные нюансы возведения постройки каркасного типа

Процесс бурение лучше не начинать сразу же с использованием бура. Сперва следует отметить небольшие лунки, которые послужат ориентирами для возведения столбов в будущем. Стоит также отметить и то, что бурение отверстий требуется осуществлять, не наклоняя при этом дрель. Таким образом, в результате должно получиться отверстие, которое отличается максимально точной вертикальной направленностью.

Если имеет место глинистый тип грунта и, при этом, в данной местности наблюдаются частые осадки, процесс сверления отверстий сильно затруднится из-за наличия постоянно мокрой глины. Поэтому, если вы уж и решили построить столбчатый фундамент своими руками, то лучше всего делать это в тёплые и сухие климатические условия.

После того, как сверло выполнит несколько витков, следует убедиться в вертикальности скважины. Для этого следует вытащить сверло с землёй со дна. С целью облегчения работ может выполняться поэтапное бурение. В рамках такой операции сверло заглубляем далее внимательно и постепенно. Временами нужно выкидывать некоторую почву на поверхность. Затем, когда отверстие будет пробурена, можно переходить к установке в неё бетонного столба. Если используется винтовая свая, то она также помещается в образованную скважину.

Кроме того, может возникнуть необходимость в расширении скважины и некотором её углублении. После всего этого можно переходить к заливке бетонной смеси.

Монтаж верхней обвязки

Ну а теперь поговорим непосредственно о том, как не накосячить и уложить обвязку правильно. Начнем с типичных соединений, ведь замутить по периметру кровли цельный контур из одного цельного бруса еще никому не удавалось.

Продольные сращивания

Начнем с продольных соединений, называемых в народе сращиванием. Поскольку средняя длина стандартного бруса колеблется в диапазоне от 4000 до 6000 мм, а несущие стены среднестатистического дома превышают отметку в восемь погонных метров, то без правильных сгонок не обойтись.

Самые простые из них это соединение «В полдерева»

И «Косой прируб»

Эти типы сращивания стары как мир, давно опробованы и, к сожалению, для монтажа мауэрлата совершенно непригодны. Ну, разве только он будет укладываться на армопояс, но об этом мы поговорим несколько позже.

Основная проблема простых соединений – это плохая работа на разрыв, тогда как передаваемая стропильной системой нагрузка будет всячески пытаться их разобрать.

Правильно тут будет применять «Прямой накладной замок» и « Косой накладной замок».

Эти сгонки специально разработаны, чтобы выдерживать растягивавшие усилия, а потому не подведут. И наоборот, не стоит изгаляться, пытаясь сотворить прямой или косой натяжной замок, где дополнительная фиксация достигается путем его расклинивания. Это ни к чему. Все равно, что стрелять из пушки по голубям. Громко, пафосно, но не эффективно. К тому же натяжные замки при всей своей жесткости хуже работаю на разрыв, а для мауэрлата это не абы какой минус.

Угловое соединение

То же и с угловыми соединениями. Полюбившийся всем «В пол дерева» и тут не проходит. Ну, не выдерживают саморезы и нагеля разрывающих усилий

Монтировать брус нужно только в лапу.

Обратите внимание на схему. Благодаря скосам, разорвать такой узел можно только поломав пиломатериал по живому

Но, несмотря на это, соединение все равно советуют усиливать металлическими скобами. Они вас честное слово не разорят.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Возведение столбчатого деревянного фундамента

Деревянные столбы-стулья необходимо устанавливать:

• во всех углах будущей постройки,
• в местах пересечения стен,
• по периметру здания на расстоянии от 1,5 до 2 метров друг от друга.

Строительство столбчатого фундамента из дерева производится по общепринятым правилам возведения столбчатых фундаментов, которые сводятся к необходимости закрепить опорные столбы в грунте строго в вертикальном положении, с заранее рассчитанным шагом и на определённой глубине. Данный вид фундамента лучше возводить из биологически стойких пород деревьев: сосны, кедра, лиственницы, дуба, которые предварительно необходимо антисептировать.

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

• самих углов («в полдерева»);
• в длину («в лапу»);
• угловые («коренной шип»);
• угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным.  Правильное соединение бруса – ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.
