Как выполняется обвязка свайно-винтового фундамента швеллером?

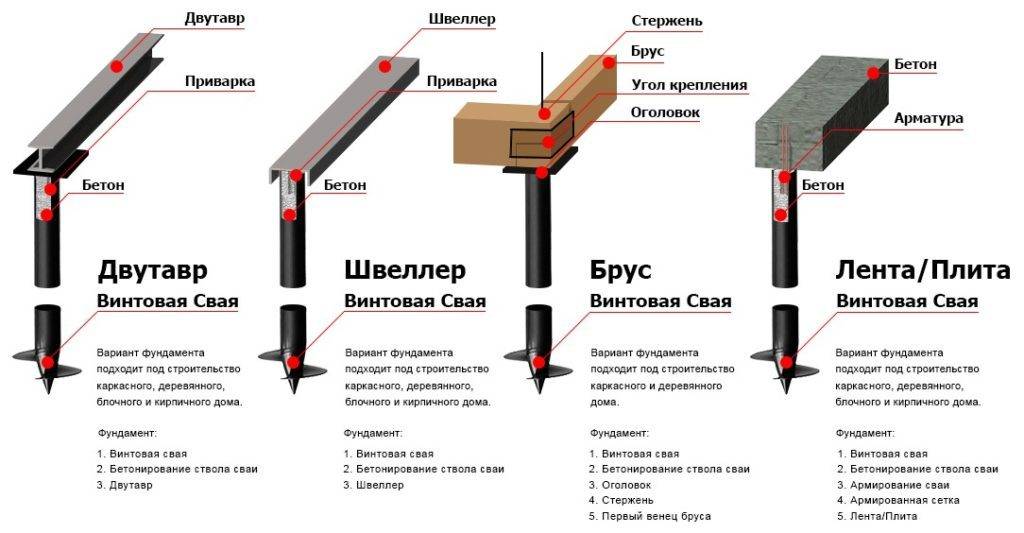

Выбор обвязки

Перед началом работ своими руками нужно выбрать, какой элемент будет играть роль ростверка фундамента. Существует несколько вариантов обвязки свайного основания:

• брусом;
• металлопрокатом;
• железобетоном.

Выбор зависит от конструктивного решения здания. Для каркасного или деревянного дома подойдет брус. Несущая способность свай не позволяет опирать на них массивные здания, но если принято решение строить своими руками небольшой одноэтажный дом из пенобетона или кирпича в качестве свайного ростверка лучше выбрать металлический прокат или железобетон.

Обвязка брусом

Важно правильно выбрать материал для изготовления ростверка. Можно привести следующие рекомендации относительно выбора древесины:

• минимальный размер сечения — 150х150, величина подбирается в зависимости от нагрузки;
• древесина для изготовления должна быть хвойных пород первого или второго сорта;

Обвязка с помощью бруса

• материал не должен быть поражен гнилью, грибком или плесенью;
• лучше всего выбирать древесину, срубленную в северных регионах в конце февраля-начале марта, это обеспечит высокое качество и прочность верхнего слоя;
• перед закупкой материала выполняют расчет необходимого количества, к получившемуся значению прибавляют 3-5% на непредвиденные расходы;
• нормируемая влажность древесины — 12%.

Обвязка брусом выполняется в таком порядке:

• обработка купленной древесины антисептическими составами и антипиренами для повышения сопротивления возгоранию;
• во время высыхания пропитывающих составов проверяют оголовки свай, которые должны находиться в одном уровне (с помощью лазерного или водяного уровня);
• на оголовки свай укладывают рубероид или другой рулонный гидроизоляционный материал (крайне не рекомендуется использование толя, поскольку эта гидроизоляция устарела и не может обеспечить надежность);
• соединяют угловые элементы обвязки брусом (сделать это можно соединением «в лапу» или «в пол дерева»), предварительно выполняют запилы на древесине;
• в стыке бруса прокладывают джут;
• раскладывают линейные элементы (закрепление к свае выполняется таким же образом);
• соединение бруса по длине выполняют «в пол дерева» или «косым прирубом», при этом стыки размещаются только над оголовками, расположение стыков на пролетах недопустимо;

Схема соединения углов

• в деревянных балках высверливают отверстия, которые проходят насквозь;
• чтобы выполнить крепление, через отверстия в оголовках и обвязке продевают болты или шпильки и затягивают их.

Обвязка металлопрокатом

Существует несколько вариантов проката, которые используют в качестве ростверка. Может выполняться обвязка винтовых свай швеллером, двутавром, трубой квадратного или прямоугольного сечения. Между ростверком и оголовком нет необходимости укладывать гидроизоляцию, поскольку эти элементы выполнены из одного материала — стали. Гидроизоляция должна быть предусмотрена между ростверком и стеной дома.

Металлическая обвязка

Росверк из швеллера располагают таким образом, чтобы при рассечении по вертикальной плоскости он приобретал вид буквы П. Соединение элементов конструкции между собой выполняют на сварку. Двутавр располагают так, чтобы стенка находилась в вертикальном положении.

При использовании швеллера не применяют оголовки, для двутавра и трубы они нужны. При изготовлении ростверка швеллера, верхнюю часть сваи заливают бетоном, в который закладывается деталь. Чтобы выполнить крепление к фундаменту дома после отвердевания бетона эту деталь приваривают к швеллеру. Двутавры и трубы для фундамента также закрепляются с помощью сварки на кольцевой шов.

Теплоизоляция

Защита внутреннего пространства под домом, где установлен свайно-винтовой фундамент является первостепенно задачей. Наличие холодного воздуха, свободно перемещающегося под полом, увеличивает потери тепла, соответственно растут расходы на обогрев жилища.

Достаточно сделать фальш цоколь и утеплить забирку. Результатом становится предотвращение проникновения холодного воздуха под дом.

Цоколь утепляют полистирольными плитами, также используют пеноплекс или экструдированный пенополистирол. Указанные материалы имеют низкий показатель теплопроводности, что делает их идеальными для утепления дома. Второе преимущество заключается в их долговечности, устойчивости к атмосферным осадкам и небольшом весе. Это значит, что на фундамент не ложится дополнительная нагрузка из-за утеплителя.

Порядок работ при утеплении фундамента:

• Проводят гидроизоляционные работы для оголовок свай и ростверка. Для этого используется рубероид;
• Затем выполняется фальш цоколь из кирпичей или применяются специальные декоративные панели;
• Под ростверком, выводится кирпичная стена. Сам кирпич ложится ребром, чтобы толщина получилась в полкирпича.

А что сверху

Мы разобрались с конструкцией, утеплением и подшивкой (вернее, её отсутствием). Остается обсудить, что у перекрытия сверху. Итак, после завершения укладки утеплителя необходимо сделать пароизоляцию, для чего мы применяем полиэтиленовую плёнку:

Нижнее перекрытие и пароизоляция

В рамках этой заметки не хотелось бы вдаваться в подробности, скажу только, что плёнка 150мкм прописана в СП 31-105. Полиэтилен является основой многих «брендовых» ПИ плёнок, потому для пароизоляции стен и перекрытия мы применяем его. Пленка укладывается с перехлёстом, стыки проклеиваются. А сверху настилается фанера, вот как это происходит:

Кстати, в ролике запечатлено начало строительства дома в Матоксе. Видео посредственного качества, но что-то не нашлось более хорошего и свежего. Надо будет сделать новый ролик на эту тему.

Влагостойкая фанера для черновых полов

Сделав черновой пол из влагостойкой фанеры, можно приступать к сборке стен — пол первого этажа готов!

Другие интересные записи:

• 29.12.2016 Спор про нижнее перекрытие
• 18.03.2017 Строим каркасник на сваях в Назии
• 03.08.2016 Строим дом с односкатной крышей

Эх. Наши бытовые приборы измеряют относительную влажность, а она обозначает совсем разное количество влаги в воздухе при разной температуре. Т.е. если у вас дома +20 и отн.влажность 50%, а на улице -20 и отн.влажность тоже 50%, то количество влаги в воздухе на самом деле совсем разное. Гляньте, например, статью, она довольно популярная и объясняет суть http://belkin-labs.ru/articles/191/

Про азы науки не будем. Я о другом — влажность в деревянном доме изначально сама по себе низкая, даже очень низкая. Закупоривая его пленками, строители принудительно создают повышенную влажность в доме. Эта влага затем и конденсируется на этих пленках, демонстрируя их якобы эффективность.

Мы говорим про каркасные конструкции, где в качестве заполнения воздухопроницаемый утеплитель, для которого проникновение тёплого влажного воздуха нежелательно, о чём я уже написал

А он устремится внутрь только если дома будет ещё холоднее, что мало вероятно. Потому снаружи защищаются от ветра, а изнутри от «пара»

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Обвязка: виды и краткая характеристика

Схема обвязки винтового фундамента брусом.

Использовать этот вид обвязки лучше всего при возведении дома из дерева либо при строительстве бани. При выполнении обвязки обязательным условием является выравнивание винтовых свай по уровню, без допущения перекосов. Иначе вам придется уравнивать сваи, используя брус, производя его распил там, где это необходимо и на соответствующее значение глубины.

Для стыковки частей бруса нужно предварительно сделать распилы с обеих сторон

Обратите внимание, что один из распилов делается в верхней части, другой – в нижней. Далее происходит стыковка частей бруса с соблюдением прямого угла

Обрабатывают стыки, образовавшиеся между распилами с помощью джута.

Для выполнения обвязки из бруса вам могут понадобиться следующие инструменты:

• электрическая пила;
• уровень;
• рулетка.

А еще запаситесь помощниками, они вам обязательно пригодятся, так как в одиночку очень тяжело выполнять обработку бруса и переносить его на место установки.

Еще один популярный вариант обвязки подразумевает использование для этих целей швеллера. Такой способ помогает сделать конструкцию фундамента более жесткой. Но не забудьте, если ваше строительство носит крупные масштабы (большая площадь фундамента), то выполнение обвязки швеллером потребует от вас привлечения спецтехники (крана). Именно в связи с этим обстоятельством в стройках частного характера не очень часто используют обвязку при помощи металлического швеллера.

Схема возведения свайного фундамента.

1. При выборе швеллера в качестве обвязки не забудьте о крепежах. Специалисты рекомендуют комбинировать виды соединения и наряду со сваркой применять еще и болты либо заклепки.
2. И еще один нюанс: при устройстве обвязки металлическим швеллером нужно всерьез задуматься о том, как защитить металл от воздействия коррозии.

Всем известно, что в пространстве между почвой и платформой фундамента имеется воздушная прослойка, а это однозначно приводит к тому, что появляется влага, чаще всего в межсезонье. А эти обстоятельства естественным образом приводят к возникновению коррозийных процессов на поверхности металла. Но если вы заранее побеспокоитесь о профилактике коррозии, то избежите появления этих проблем. Используйте для обработки готовой конструкции грунтовочные составы, антисептики и другие средства, направленные на борьбу с коррозией.

Обвязка из бруса не является исключением в этом случае, так как тоже достаточно восприимчива к влаге. Она должна быть обязательно обработана при помощи специальных антисептических веществ, либо креозота. И тогда, из чего бы ни была выполнена обвязка (швеллером или брусом), она прослужит вам верой и правдой долгие годы, а вы не будете переживать за исправность состояния вашего фундамента.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Технология обвязки включает следующие шаги:

• после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
• после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
• все элементы из металла обрабатываются антикоррозийными составами в два слоя;
• профили монтируются на столбы и обрезаются на стыках под прямым углом;
• ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

• долговечность;
• устойчивость к перепадам температур и влажности;
• способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

• ввинчивание в грунт лопастных труб на одном уровне;
• создание опалубки из досок;
• установка деревянной кладки на свайные конструкции;
• создание двухконтурного каркаса при помощи канатов и проволоки;
• скрепление арматуры горизонтальными перемычками;
• помещение каркаса в опалубку;
• приваривание лопастных труб к раме;
• заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Железобетонная обвязка винтовых свай

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

• сначала проводится ввинчивание в грунт лопастных труб;
• затем из досок создается опалубочная система;
• на свайные элементы устанавливается деревянная кладка;
• создается двухконтурный каркас для дополнительного армирования;
• арматура закрепляется горизонтальными перемычками;
• каркас помещается в подготовленную опалубку;
• лопастные трубы надежно привариваются к раме;
• опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

• устойчивость к перепадам температур и влажности;
• способность выдерживать серьезные нагрузки;
• долговечность всей конструкции, держащейся на сваях.

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку к ленточному фундаменту крепить не обязательно. Дескать, никуда не денется. Такое мнение в корне неверно, потому что не могут существовать независимо друг от друга отдельные части здания. Малейшие деформации и подвижки почвенных слоев, ураганные ветры, осадка здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и прочность ленточного фундамента крепить к нему первый венец следует в обязательном порядке. Причем делать это нужно основательно и по всем правилам. После заливки бетонной смеси, ее уплотнения и выравнивания горизонта, необходимо по верхней поверхности утопить болты, имеющие окончания в виде конуса или крючков. Анкера следует устанавливать с таким расчетом, чтобы обвязочные балки были прочно закреплены на фундаменте. После полного набора бетоном проектной прочности, выполняют все гидроизоляционные мероприятия. Боковые стороны изолируют мастиками или оклеечными материалами. Верхнюю плоскость укрывают несколькими слоями рулонных изделий, сажая каждый пласт на мастику. Далее укладку нижней обвязки делают так же, как и по столбчатому основанию.

Плюсы и минусы свайного фундамента

Главное преимущество данного вида фундамента заключается в его быстром монтаже и относительной дешевизне в сравнении с ленточным и плитным фундаментом. Также у фундамента на винтовых сваях относительно высокая несущая способность, но использовать для строительства на таком фундаменте построек из тяжелых материалов (таких как кирпич ) или возводить здания более чем в 3 этажа не рекомендуется (и все же окончательную роль будут играть расчеты). Также можно выделить следующие преимущества свайно-винтового фундамента:

• если на участке слабая почва, которая часто размывается дождями, перенос нагрузки на более глубокие и твердые слои почвы убережет дом от быстрого разрушения.
• почти полное отсутствие земляных работ и простота установки — для винтовых свай не нужно выравнивать участок;
• строительные работы можно продолжить в тот же день, когда были установлены сваи;
• постройку можно изменить и расширить просто добавив дополнительные винтовые сваи;
• высота залегания грунтовых вод не влияет на местоположение постройки;устойчивость к морозному пучению;
• вентиляция подполья, благодаря которому свайный фундамент часто используют для построек из дерева;
• длительный срок эксплуатации. Сваи, дополнительно защищенные от коррозии могут служить на протяжении пятидесяти лет и дольше;
• винтовые сваи можно установить без использования спецтехники.

Есть у свайно-винтового фундамента и несколько недостатков, которые следует учитывать на этапе проектирования будущего строения:

• свайно-винтовой фундамент ограничен в своей несущей способности и не позволяет возводить большое количество этажей ;
• цокольное перекрытие необходимо хорошо утеплять;
• практически невозможно установить их на каменистых и скалистых почвах;
• свайный фундамент подвергается коррозии, поэтому не рекомендовано устраивать его в местах рядом с источниками блуждающего тока: электроподстанций, электрифицированных железных дорог, вышек сотовой связи и пр.
• сваи не могут длительное время противостоять химически агрессивным веществам, которые содержатся в почве;
• низкий уровень сопротивления изгибающим нагрузкам.

Обвязка швеллером винтовых свай

Когда выбирают материал для строительства дома, лучше всего подбирать соответствующую толщину, длину винтовых свай. Кроме того, следует помнить об обвязочном материале для данной конструкции.

Обвязывать швеллером винтовые сваи – самый лучший вариант для конструкций, которые являются массивными. Необходимая длина таких свой не должна быть менее 250 мм, диаметр же должен составлять не менее 18 мм. Обычно данные свои применяются тогда, когда конструкции монтируются из тяжёлых металлов. Когда строят из пенобетона, бруса, или же возводят каркасные/панельные дома, обвязки брусом вполне достаточно.

В чём заключаются особенности обвязки?

Варианты обвязки фундаментов из свайно-винтового основания разными материалами, очень походи на прочие технологии – каких-то кардинальных отличий здесь нет. В то же время, некоторые особенности присутствуют – и их обязательно надо отметить.

• Винтовые сваи нужно обвязывать швеллером для следующих фундаментов:
• Если на участке есть перепады высоты, диапазон которых составляет 1 м;

Те фундаменты, которые находятся на территориях, где преобладают мягкие и слабые грунты.

Пример обвязки швеллером винтовых свай

Грамотное, надёжное вкручивание свай – главная задача каждого профессионала. Чтобы выполнить точные расчёты, при помощи которых будет на фундамент распределена нагрузка равномерно, особых трудов не требуется. Далее, монтажнику нужно в один уровень выставить все имеющиеся сваи. Следующий этап – раствор бетона заливается в полость свай: это делают для того, чтобы прочность фундамента увеличилась. Затем, следует произвести установку оголовков. После принимаются обвязывать фундамент. Есть два способа обвязать фундамент уголком или швеллером.

Обвязка швеллером винтовых свай – варианты

Первый – швеллер приваривается внакладку. Приваривать швеллер принято прямо к сваям, это делают с той стороны конструкции, которая является длинной. В ситуации, когда длина сваи имеет длину более 400 см, швеллеры нужно сваривать также между собой. Затем, берутся за установку поперечного швеллера. Его надо приварить к тому швеллеру, который является продольным. За счёт этого конструкция выиграет в плане крепости и надёжности – её можно будет использовать на сыпучих грунтах, на песке, что весьма полезно, если оборудуются мостки, пирсы.

Вариант второй – уголок или швеллер приваривают крест-накрест. Чтобы обвязка получилась правильной, край одного швеллера приваривают к верхнему концу первой сваи. К нижнему же концу второй сваи принято приваривать край второго. Когда все эти манипуляции выполнены, у вас выйдет что-то похожее на «зигзаг», который будет обвязывать все сваи.

Один из вариантов обвязки винтовых сваи и соединения швеллера
