Оборудование для производства
Для изготовления профиля применяется специальное оборудование, к которому относится:
- Профилегибочный станок;
- Пневматическая гильотина;
- Автоматическая система контроля.
Станок предназначен для получения профильных заготовок путем холодной прокатки или штамповки. Типы – одно и двухручьевые, для выпуска профиля нескольких форматов одновременно. Производительность первого типа станка – 15 – 20 м. п./ мин, объемы работ оборудования на 2-х линиях – 9 – 10 м. п./ мин.
Прокатный стан
Гильотина (или ножницы) служит для подгонки заготовки согласно заданному заказчиком размеру. Стандартная длина планки – 3-4 м, но по спецзаказу достигает менее 1 или свыше 6 м. Виды гильотины – стационарная или летучая, с комплектацией гидравлическим приводом для нарезки материала без остановки линии.
Система контроля – полуавтоматическая или на автоматике с наличием дистанционного пульта и сенсорного экрана управления. Профилегибочное оборудование на базе цифрового регулирования обеспечивает налаженное производство металлических заготовок для формирования конструкций из гипсокартона с точными параметрами.

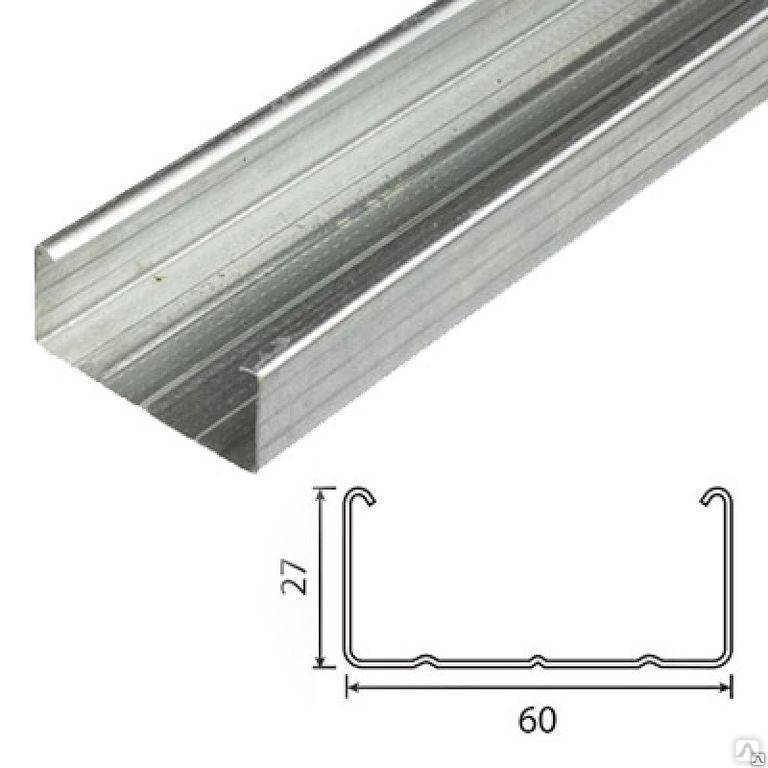

ПП (CD) – профиль потолочный
Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.
Таблица 4. Размеры потолочного профиля
| Маркировка изделия | Толщина металла, мм | Ширина спинки, мм | Высота полки, мм | Стандартная длина изделия, м |
| ПП (CD) – 60×27 | 0,4 – 0,6 | 60 | 27 | 2,6; 3,0; 4,0 |
Основные технические характеристики различных профилей
Вопрос о том, какой профиль для гипсокартона выбрать необходимо решать исходя из особенностей их основных характеристик и выполняемых работ.
- Металлические профили различаются по форме сечения, размерам сечения и длине изделия. Прежде всего, они имеют те технические характеристики, которые обусловлены конструкцией и размерами.
- Потолочный профиль применяется при монтаже каркаса для подвесных потолков. Бывает различной длины, но самым ходовым является размер 3000 или 4000 мм.
- Направляющий профиль нужен в качестве направляющего элемента для потолочного профиля. Длина профиля для гипсокартона варьируется от 2750 мм до 4500 мм, но, как и потолочныепрофили, наиболее часто применяются изделия длиной 3000 и 4000 мм.
- Стоечный профиль применяется в качестве несущего элемента каркаса для листов гипсокартона при изготовлении перегородок или облицовке стен. Такой профиль ориентирован вертикально и имеет Н образное отверстие для удобства проведения коммуникаций. Варианты размеров от 2750 до 6000 мм.
- Маячковый и угловой профили. Такие виды часто применяются при монтаже гипсокартона. Маячковые применяются для того, чтобы защищать углы гипсокартона при производстве ниши или перегородки. Угловые профили служат для выравнивания стен.
Как правильно выбрать профиль
Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.
Качества, которым должен соответствовать профиль для ГКЛ:
- прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
- надежность – ее определяет качество стали;
- легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.
Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

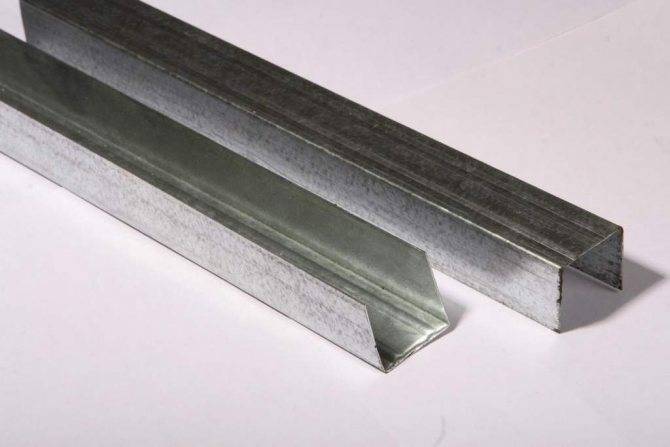

Направляющий
Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция ). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.
Параметры профиля ПНП:
- Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
- Ширина основания (спинки) – 50, 65, 75 или 100 мм.
- Высота боковой части, называемой полкой, – 40 мм.
- Диаметр отверстий в спинке под дюбели – 8 мм.
Крепёж для гипсокартонных систем
Саморез TN 25
Чтобы надежно прикрепить гипсокартон к металлическим поверхностям, используют саморезы с частой резьбой типа TN25 (длиной 25 мм). Если обшивка в несколько слоев, то берут саморезы 35 — 40 мм длинной. Чтобы прикрепить ГКЛ к обрешетке из дерева, используют саморезы с широким шагом резьбы длинной 35 мм.
Саморезы LB 9, 11, 16 и LN 9, 11, 16
Прикреплять прямой подвес, удлинять и соединять различные виды профилей под гипсокартон нужно сверлящими саморезами типа LB 9, 11, 16. Подойдут и прокалывающие саморезы LN 9, 11, 16. Цифры означают длину самореза в миллиметрах. Самый маленький сверлящий саморез LB 9 имеет длину 9 мм. У всех мелких крепежных элементов есть недостаток – их тяжело закрутить. А шляпка сильно выступает и мешает прилеганию гипсокартона.
Саморезы с пресс шайбой
Практичнее применять универсальные саморезы с пресс-шайбами, которыми можно работать с любыми поверхностями. Их делают и прокалывающего, и сверлящего типа. Длина варьируется от 9 до 100 мм, иногда больше. Самые ходовые размеры – 16 и 14 мм, которые могут использоваться почти везде.
Саморезы с нейлоновыми дюбелями
Для крепления к стене направляющих профилей для гипсокартона типа UW или UD лучше всего использовать пластиковые дюбеля.
Анкер-клин
Прямые или анкерные подвесы удобно крепить к потолку при помощи специального крепежа анкер-клин. Его не берет коррозия, он не подвержен рассыханию, и поэтому служит впечатляюще долго. При изготовлении потолка экономить не стоит. Крепеж должен быть непременно металлическим и прочным. Кроме этого можно использовать потолочный дюбель.
Дюбель — гвоздь
Если мы прикрепляем каркас (подвесы и направляющие профили) к несущим элементам из бетона, кирпича или блоков, то берем специальные дюбели. Подойдут пластиковые крепежные элементы с головкой-грибком, диаметром 6 мм и длиной 40 — 60 мм. Их можно забивать прямо молотком. Перед работой нужно запастись различными видами крепежа, чтобы иметь возможность соединять любые детали, например, пустотелые. При использовании вместо подвесов прутков берите анкеры TDN или их аналоги.
Можно ли регулировать размеры
Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.
Способы разрезания профиля:
- Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
- Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
- Болгарка. При работе с электроприбором во все стороны летят искры.
Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.
Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.
Разрезать профиль можно беспроблемно ножницами советского производства.
Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:
- Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
- Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.
Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.
Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.
Как крепить направляющий профиль (ПН) к несущей конструкции
При монтаже гипсокартонных потолков чаще всего используется направляющий профиль ПН 28*27/UD 28*27. Иногда, если участок монтажа подвергается интенсивной нагрузке, может быть использован направляющий профиль ПН 50*40/UW 50*40.
Оба вида профиля могут крепиться к основному потолку или стене анкером или специальным дюбель-гвоздем. При этом соблюдается шаг: при креплении к стене – не более 400 мм, при креплении к потолку – не более 250 мм.
Если при монтаже используется качественный профиль от известного производителя, то в нем, скорее всего, уже есть отверстия для крепежа, сделанные с необходимым шагом. В противном случае их необходимо сделать, используя дрель или шуруповерт и сверло нужного диаметра. Если мастер опытный, он, используя перфоратор, может одновременно делать отверстия в профиле и несущей конструкции, что сильно ускоряет процесс работы.
Несущий профиль
Угловой профиль
Алгоритм крепления ПН-профиля к несущей конструкции следующий:
- Если отверстий под крепление нет, их следует сделать, используя электроинструмент и сверло 8 мм. При сверлении нужно соблюдать отступ от края профиля не более 50 мм. Шаг, как уже указывалось выше должен быть 250-400 мм(варьируется в зависимости от неровности поверхности).
- Профиль прикладывают к стене нижней частью (соответственно предварительно нанесенной разметке). Если это необходимо, то боковые стенки профиля немного надрезают для более плотного прилегания к поверхности.
- На торец профиля наклеивается специальная уплотнительная лента, которая подбирается по ширине профиля.
- Профиль плотно прижимают к стене по линии разметки. Далее необходимо просверлить отверстие, диаметр которого должен превышать диаметр дюбеля примерно на 10 мм. Отверстия делают в нижней и верхней части профиля. После этого верхняя и нижняя часть профиля фиксируются дюбель-гвоздями. Далее крепят профиль по всей длине.
- Анкерный дюбель-гвоздь чаще всего забивают обычным молотком, используя его острую часть. Однако для этой цели можно использовать шуруповерт, что облегчит работу и никак не скажется на прочности соединения.
Крепление направляющего профиля
При креплении ПН-профиля к железобетонному потолку алгоритм действий следующий:
- Процесс монтажа в этом случае очень схож с монтажом профиля к стене, однако в качестве крепежных элементов используется не дюбель-гвоздь, а специальный металлический анкер-клин.
- Как показывает практика, в подавляющем большинстве случаев для монтирования потолочных конструкций из гипсокартона можно использовать пластмассовый анкер длиной 80 мм и диаметром 6 мм. Если при сверлении потолка попалась пустота, то, чтобы соблюдать шаг, используют специальные анкеры для пустотелых конструкций.
- Шаг между отверстиями не должен превышать 250 мм.
- Если необходимо собрать криволинейную потолочную конструкцию на потолке или стене, в местах изгибов должен быть согнут и профиль. Опытный мастер гнет профиль самостоятельно, как ему необходимо.
CD и UD профили гипсокартона
Для этого делается следующее:
- На основной поверхности (потолок или стена) мастер делает разметку будущей поверхности.
- Далее, используя ножницы по металлу или небольшую болгарку, производят надрезы в нужных местах боковой поверхности и торца направляющего профиля. При этом соблюдается шаг не менее 30 мм и не более 100 мм (зависит от радиуса кривизны будущей конструкции).
- После этого профиль аккуратно изгибают и крепят к стене или потолку в местах изгибов. Работа довольно сложная, используется большое количество крепежных элементов.
Основные виды профилей
Неопытный, мастер-новичок, прежде чем заниматься сборкой каркаса, должен разобраться в видах и назначении профилей, чтобы ничего не перепутать и не испортить тем самым материалы.
Основных всего лишь 7 и хотя не все они в каждом монтаже применимы, их стоит знать:
- ПН — стартовые профили, направляющего назначения (европейская маркировка — UW), выполняют роль пазов-фиксаторов для ПС, работают элементами-перемычками в гипсокартонных перегородках и облицовочных ГКЛ-модулях. Размерный ряд — широкий. По их расположению и формируется каркас для гипсокартона.
- ПС — по-простому, стойки или стоечные профили пазушного типа для ПН. ПС (европейский вариант — CW), обычно монтируется в обшивочном костяке, а также в перегородочных модулях.
- ПП — стандартный трехканавочный потолочный профиль (европейская маркировка CD), также применяется на стены. Размерная характеристика — 60Х27.
- ПНП — можно ставить при настенной обшивке, но основное его назначение — потолочный направляющий профиль, который применяется при формировании подвесных конструкций. Размер его — 27Х28.
- УП — если интересует, как сделать обрешетку под гипсокартон, способную выдержать крепление и навешивание тяжелых предметов, следует приобрести именно этот профиль (европейская маркировка UA). Это усиленный профиль, применяющийся для упрочнения каркасных конструкций, а также в обрамлении дверных/оконных проемов.
- ПА-профиль для арок. Продается в обширной диаметральной линейке. Приспособлен для создания гнутых линий, арок или других криволинейных сооружений, поверх гипсокартона. Чтобы гнуть внутренний профиль, применяется обычный ПС либо ПП.
- ПМ-маячок. Уравнитель каркаса, в том числе используется при выставлении опорной направляющей. Закрепляется он на шпаклевку, а не на саморезы. Размерная маркировка состоит из 2 цифр — 1 характеризует высоту выступа, а 2 — ширину.
- Т-образные — для монтажа акустического ГКЛ.
Другие виды
Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.
Угловой профиль защищает гипсокартонные углы от повреждений при эксплуатации. Крепится он на слой шпаклевки, поэтому имеет перфорацию, через которую выдавливается лишний раствор. Длина таких элементов – 3 метра, по ширине выпускаются уголки со сторонами 25 или 31 мм.
Угловой
Отделка углов
Омега-профиль своим названием обязан внутреннему сечению, напоминающему одноименную греческую букву. Его назначение – фиксировать на стене панели из ламинированного гипсокартона, к которому не подходят привычные методы крепления ГКЛ: они нарушат целостность декоративного слоя.
Листы вставляются в пазы, образованные фигурными планками, и надежно прижимаются ими.
Поверхность, образованная ламинированным гипсокартоном с применением такого крепежа, получается разделенной на отдельные квадраты или прямоугольники. Часто это используют в общем дизайне помещения, например, как на фото ниже.
Правила выбора профилей при покупке
Приобретают разновидность, которая подходит для конструкции, менять изделия одной маркировки на другую не рекомендуют специалисты.
Правила осмотра продукции:
- следы ржавчины недопустимы;
- толщину проверяют штангенциркулем, она должна соответствовать норме производителя;
- профиль с заусеницами говорит о низком качестве;
- торец не должен быть изогнут и смят;
- лучше брать профили с перфорацией, где есть отверстия;
- проверяют заявленную изготовителем длину.
Лучше приобретать изделия проверенных производителей, т. к. кустарные могут отличаться по габаритам сечения, длины, толщине стенок. При нажатии не профиль он не должен гнуться, скручиваться по оси.
Направляющий профиль для обшивки стен
Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:
- Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
- Высота боковой стенки (полки) – 40 мм.
- Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.
Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.
Как производят профиль
Монтажный холоднокатанный профиль для гипсокартона изготавливают из стальной ленты (штрипса). Сталь нелегированная малоуглеродистая, толщина от 0,4 мм, с цинковым защитным покрытием.
Пока оно остаётся ненарушенным, оцинкованная сталь считается нержавеющей. В местах повреждения покрытия непременно появляются следы коррозии.
Стальной штрипс для производства профиля
Большинство производителей не рекомендуют раскраивать профиль дисковый режущий инструмент (УШМ, дисковую пилу). При их работе температура металла повышается, и цинковое покрытие легко отстаёт от основания.
Технологические этапы
Процесс цехового изготовления профиля:
- Рулон с лентой устанавливают в станок-размотчик, оборудованный системой торможения. Его задача — блокировать возможность инерционного движения барабана.
- В размотчике лента отматывается и направляется на прокатный стан.
- По пути штрипс проходит через пуансон, где перфорируется — это нужно для удобства вкручивания саморезов при монтаже.
- В зависимости от разновидности профиля, ему придаётся необходимый рельеф. Делается это путём установки на прокатный стан вальцов различной конфигурации.
- В процессе проката полки профиля гофрируют, что необходимо для повышения жёсткости.
- На выходе профиль обрезают в нужную длину электромеханическими ножницами, с соблюдением перпендикулярности торца продольным граням изделия.
Работа системы регулируется автоматическим или полуавтоматическим пультом управления.
Виды производственного брака
При изготовления профиля порой допускают различные виды производственного брака, которые зачастую видны невооружённым глазом.
Недостаточная толщина металла, которая обычно бывает в изделиях кустарных производителей. При этом страдает и прочность всего каркаса для гипсокартона и отдельные соединения, так как саморез для профиля нормально не фиксируется, а прокручивается.
Отделка на таком каркасе будет недолговечна, поэтому не рекомендуется покупать подозрительно дешевый товар.
- Ржавчина, проступающая в нескольких местах, свидетельствует о некачественной оцинковке. Остановить коррозию такого изделия не удастся, поэтому лучше не использовать его для сборки каркаса.
- Нарушенная конфигурация изделий свидетельствует о плохой прокатке, каркас из него не получится выставить по уровню.
В нарушении формы не всегда виноват производитель. Причина может быть в неправильном хранении на складе.
- Габариты должны соответствовать заданным типоразмерам. По ГОСТу отклонения допускаются лишь в 1-2 мм.
- Для продукции небольших предприятий присущ такой дефект, как недостаточная глубина наносимой на полки профиля насечки. В погоне за сокращением трудозатрат они выпускают практически гладкие изделия, из-за чего саморезы плохо вкручиваются в металл.
Структурированная спинка стоечного профиля
Ещё один дефект – наличие заусенцев по краям, на несущую способность каркаса не влияет, но неудобно для монтажника.
Чтобы не травмировать руки, профиль придётся перед применением подшлифовывать, а это затраты времени.
Чтобы не сталкиваться с подобными проблемами, рекомендуется закупать продукцию проверенных производителей.
Расчет профиля для работ
Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.
Приблизительный стандарт потребности в материалах:
- CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
- UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
- Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
- Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.
Направляющие на потолке и стенах
Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.
При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.
Величайший ассортимент
На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:
- предназначению;
- внешнему виду;
- размеры (толщина).
Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:
- направляющий для применения на потолке ПНП/UD;
- потолочный профиль ПП/CD;
- стоечный профиль ПС/CW;
- направляющий профиль ПН/UW.
- угловой профиль. Используется при создании арки или фигурной перегородки.
- маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.
Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.
Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:
CB-50
- ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
- ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
- CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
- CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
- UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.
Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.
