Окно на крыше: стандартные размеры мансардных окон

Какой выбрать стеклопакет?

Все нынешние производители качественных мансардных окон в качестве базового варианта предлагают модели однокамерных окон со стеклом закаленного типа, заполненное аргоном. Помимо этого, доступны также решения с повышенными характеристиками прочности или энергосбережения, отражающими покрытиями на полотне стекла.

Среди популярных серий нестандартных конструкций выделяют следующие:

окна с хорошей теплопроводностью за счет использования другого газового заполнителя;
конструкции с повышенным показателем безопасности за счет наличия внутреннего стеклопакета, устойчивого к любому механическому воздействию;
изделия с более широким профилем, что хорошо сказывается на теплосберегающих функциях;
антивандальные окна с прочным наружным стеклом большей толщины.

Чем мансардные окна отличаются от обычных

Мансардные окна монтируют прямо в кровлю (вровень со скатом) и они принимают на себя прямые потоки дождя, града, ураганного ветра.

Зачастую на стекло могут упасть ветки сломанные ветром, поэтому стеклопакет мансардного окна делают из прочного закаленного стекла, которое выдерживает экстремальные нагрузки. Различаются окна и по классу герметичности, теплоизоляционным свойствам и механической прочности рамы и створки. Логично, что и цена хорошего мансардного окна выше. Итак, базовые отличия окон Roto от большинства аналогов:

Упрочненный стеклопакет. Минимальным классом безопасности для стандартных серий окон Roto является 3-й. А лучшие модели соответствуют высшему 5-му классу по стандарту EN 13049.

Стеклопакет 3-го класса безопасности выдерживает падение груза массой 50 кг с высоты 45 см, а 5-го класса выдерживает удар груза 50 кг с высоты 95 см. Окна не боятся случайного падения инструмента во время монтажа, а также они устойчивы к взлому.

По стеклу можно ходить без риска повредить или провалится.

Герметичность. Для соединения окна с кровлей применяется специальный гидроизолирующий оклад. Для разных типов кровельных покрытий разработаны отдельные виды окладов: для плоских кровель, для профилированных с высотой волны до 45 и до 95 мм.

Уплотнение между створкой и рамой тоже выполнено из материала высшего качества, а именно из EPDM каучука (такой же материал используется в автомобильной промышленности).

Теплоизоляционные и звукоизолирующие свойства. Для сбережения максимума тепла в пространство между стеклами закачивают инертный газ аргон. Доступны также двухкамерные стеклопакеты с низкоэмиссионным покрытием, которое отражает излучение инфракрасного диапазона, сберегая тепло зимой внутри помещения, и не допуская перегрева от прямых солнечных лучей летом.

Кроме того хорошим энергосберегающим эффектом обладает заводской термоблок WD, который дает дополнительную экономию в 15% по сравнению с традиционными способами утепления. Независимо от наличия заводского термоблока, проем нужно тщательно утеплять дополнительным слоем минеральной ваты по периметру и по откосам как на рисунке ниже.

Способ монтажа. Кровля существенно отличается от капитальных стен. Так при монтаже мансардных окон не допускается применение монтажной пены, тогда как при установке фасадных такая пена является стандартом. Подробно процесс установки мансардных окон описан в статье «КАК ПРАВИЛЬНО МОНТИРОВАТЬ И УТЕПЛЯТЬ МАНСАРДНЫЕ ОКНА», дополнительную информацию о видах самих окон и аксессуарах к ним вы найдете в статье «ВЗГЛЯД ЭКСПЕРТА НА МАНСАРДНЫЕ ОКНА»

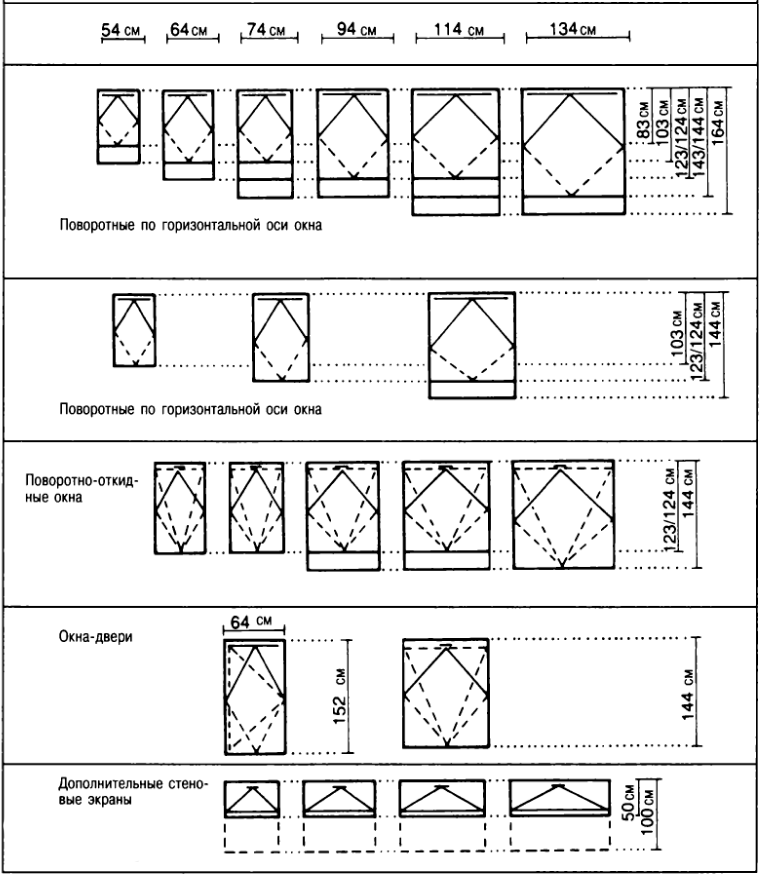

Размерная сетка мансардных установок

Стандартные размеры мансардных конструкций представлены 14-ю позициями, а каждый из производителей насчитывает в своих рядах минимум 6 размерных сеток. Например, размеры мансардных окон Velux достаточно велики, они находятся в большой и средней сетке, поэтому малые размеры найти будет весьма проблематично.

Окна Велюкс выпускаются в средних и больших размерах

Компания Велюкс может порадовать клиентов лишь одним небольшим размером – 55 х 98 см. Конструкции средних размеров представлены показателями 66 х 118 см, а крупноразмерные — от 78 х 98 см до 114 х 140 см. Прежде чем отправляться за покупкой, практичным будет поинтересоваться у продавца, есть ли на складе нужные модели.

Виды кровельных окон

Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.

Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.

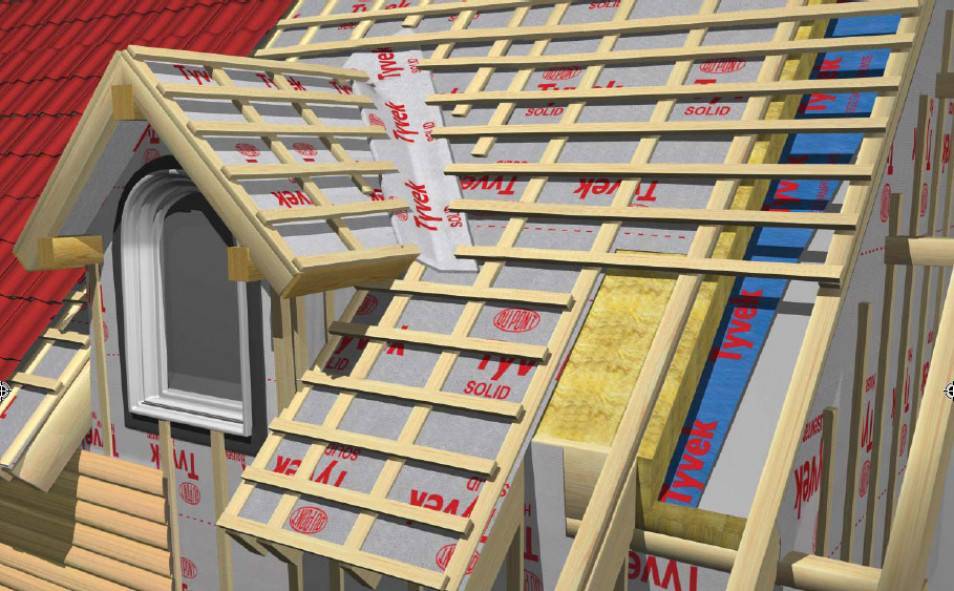

Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.

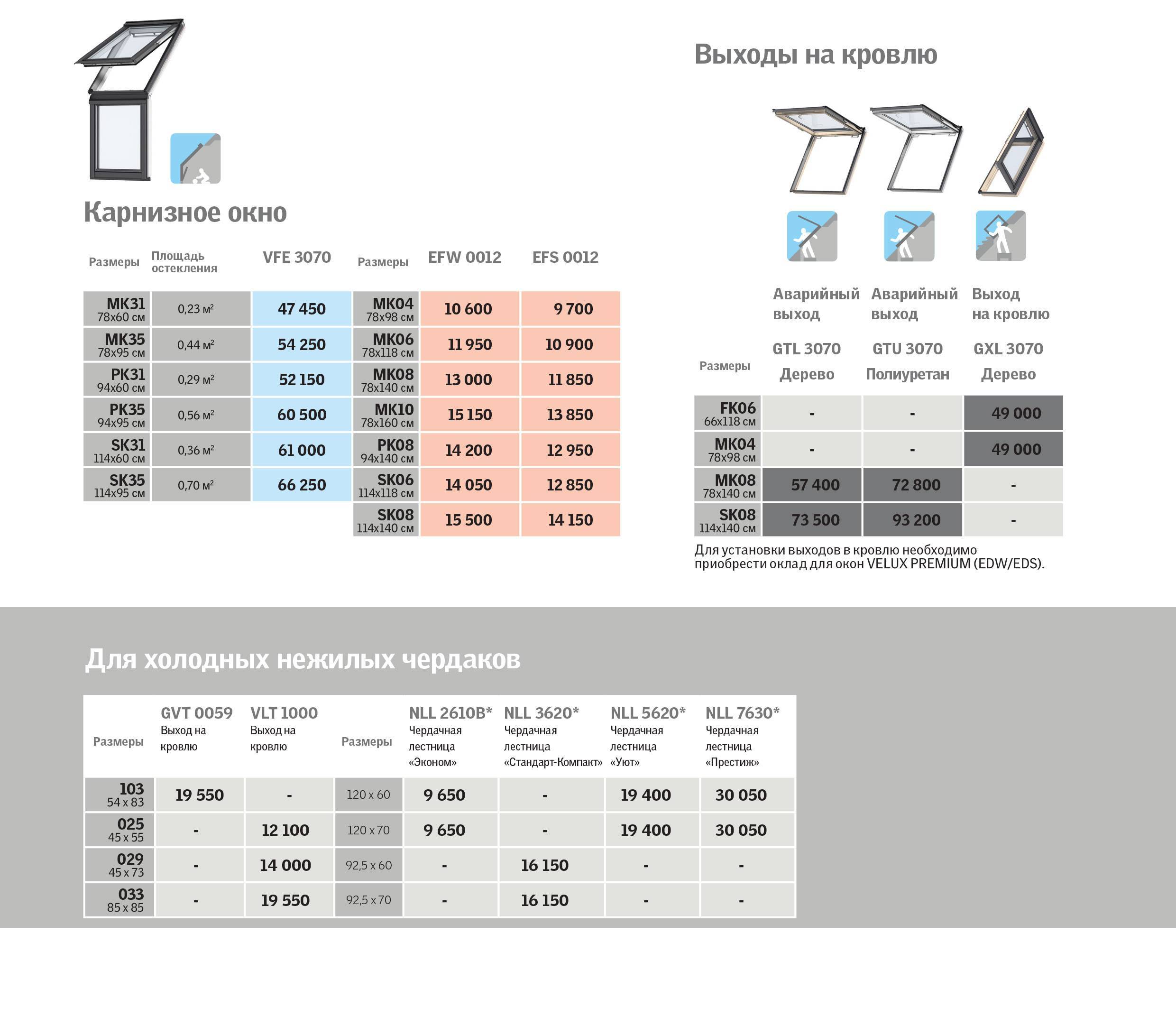

Цена на модели

Во сколько же может обойтись установка мансардных окон владельцу коттеджа? Конечно же, для большого чердака стоит выбирать модели погабаритнее. Для маленькой крыши лучше подойдут небольшие конструкции. Но, разумеется, зависят именно от того, какие имеют мансардные окна размеры, и цены.

Установка небольших стандартных моделей обычно обходится не слишком дорого. Простые среднеповоротные триплексы на 78 см стоят, к примеру, порядка 15-35 тыс. руб. (в зависимости от высоты и особенностей конструкции), широкие — 25-45 тыс. руб. При желании сегодня можно подыскать через интернет и бюджетный вариант таких окон. В качестве примера можно привести те же польские мансардные окна «Факро». Размеры и цены моделей этого производителя так же, как и конструкций любых других марок, соотносятся. Небольшие модели «Факро» (55 см) стоят всего 8-10 тыс. рублей. За конструкцию же на 78 см нужно будет заплатить 12-17 тыс. руб. Широкое окно этого производителя на 94-114 см стоит в пределах 15-16 тыс. руб.

Окна «Велюкс» мансардные, размеры и цены также могут иметь разные. Стоят они дороже «Факро». Цена на модели 55 см колеблется в пределах 16500-19000. Окна шириной 78 см стоят 21000-24500 руб. Цена на широкие конструкции на 94-114 см начинается от 26 тыс. руб.

Выбор кровельного окна

Решение о выборе конструкции, также как и о количестве мансардных оконных проемов, в идеале следует принимать на этапе создания проекта и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов мансардных оконных конструкций. Если же приходится перестраивать уже существующую крышу, сооружая мансарду в готовом доме, то необходимо внимательно обследовать устройство крыши. В старых постройках возможно и не удастся встроить оконный проем желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. В относительно новых домах, перестройка мансарду под жилое помещение, позволит встроить и подходящее по нормам мансардное окно. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-mansardnyx-okon”]

Характеристики оконной конструкции

Материал. Обычно – это клееный брус, который используется везде, исключением являются комнаты с повышенным уровнем влажности – ванная и туалет. В последних случаях рекомендуется установка пластиковых или деревянных с полиуретановым покрытием оконных конструкций.

Стеклопакет. Базовый, идет с внешним закаленным, которое прочнее обычного, стеклом и аргоновым наполнением для теплоизоляционного обеспечения. В элитных сериях встречаются стеклопакеты, где:

заполняющий газ с высшим коэффициентом теплопроводности;
внутреннее стекло – безопасно;
имеются покрытия, для примера, с отражающим эффектом;
для улучшенного коэффициента теплопроводности – меж стекольное расстояние больше;
для прочности стекло снаружи большей толщины.

Советы по приобретению:

базовый имеет достаточный безопасный и теплоизоляционный уровень;
приобретая дорогую оконную серию, становитесь обладателем дополнительных функций, за которые и берется надбавка на оплату;
теплоизолирующая способность оконной конструкции зависит от ее коэффициента теплопроводности, а не только стеклопакета.

Ось открывания имеет следующее расположение:

Посредине – наиболее распространенное и недорогое;
Вверху;
На 2/3 высоты;
Смешанный вариант.

Фурнитура в виде ручки для открытия и проветривания расположена внизу или вверху оконной рамы, на выбор влияют личные предпочтения

Важно только при наличии маленьких детей, конструкция с нижним расположением ручки должна быть снабжена блокирующей функцией от случайного открытия

Микропроветривание – это вид приточной вентиляции, зависящей от положения фурнитуры. Имеется 2 вида данной системы – с четырехступенчатым фиксатором и «ножницами» в верху створки. Для задействования данной функции ручка поворачивается под 45 градусов. Переохлаждение и сквозняк исключены. Стандартное расстояние – 1 см.

Управление: механическое и электропневматическое переключателями на стене или с мобильного пульта.

Стеклопакет мансардного окна

В вопросе как правильно выбрать мансардные окна особое внимание уделяется стеклопакету. Он должен быть легким, а стекла – прочными

Стандартный стеклопакет для мансардного окна – однокамерный, состоит из двух закалённых стекол и камеры с аргоном. Использование многокамерных стеклопакетов не допускается.

Закалённое стекло изготавливается при температуре свыше 600 градусной. Такое стекло способно выдержать удар камня, так что ветки деревьев или град ему не страшны. Даже если стекло разобьётся, оно распадётся на некрупные осколки округлой формы, которые не имеют острых граней. Альтернативой закаленному стеклу может стать стекло-триплекс, оно состоит из нескольких стекол, скрепленных защитной пленкой.

Аргон – это инертный газ с высокой степенью теплозащиты (на 34% больше чем у обычного воздуха). Он безвреден для человека, не имеет запаха и цвета.

Аргон можно заменить более дорогим и эффективным криптоном, теплозащита которого на 63% лучше тех же свойств воздуха.

Дополнительно вы можете затонировать свое окно. Тонированное стекло рассеивает солнечные лучи, отчего даже в самую солнечную погоду в вашем доме будет мягкий дневной свет. Изготавливают такое стекло с помощью специальной пленки, которая крепиться по всей площади стекла. Цвет пленки зависит только от ваших предпочтений.

Технология установки мансардного окна в кровлю

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности.

Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно.

Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

маркизет или рольставни для наружного затемнения;
оклад для защиты от негативных атмосферных воздействий;
само окно – замкнутая герметичная система;
гидроизоляционный уплотнитель;
внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

подготовка проема;
установка рамы;
тепло- и гидроизоляция;
подготовка дренажной системы;
монтаж деталей оклада;
установка стеклопакета;
внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

шуруповерт и саморезы;
рейки и брусы из дерева;
уровень;
гвозди;
материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ.

Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы.

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилыОбратите внимание

Как выбрать мансардное окно

Перед покупкой необходимо определиться:

с размерами;
количеством;
способом открывания;
материалом изготовления.

В зависимости от назначения помещения рекомендуется для спален, детских комнат и гостиных отдавать предпочтение деревянным конструкциям. Древесина является экологически чистым материалом, лучше всего себя в этом классе показала сосна зимней заготовки. Она маркируется как класс 1А.

Чаще всего монтаж проводится между стропилами. Расстояние между ними должно быть больше ширины самой рамы на 4-6 см. Рассчитать очень просто, при расстоянии между стропилами 84 см, потребуется стеклопакет шириной 78 см, то есть остается запас по 3 см с каждой стороны.

Высота (длина) подбирается в зависимости от уклона кровли. Если уклон варьируется от 15 до 30, то высота должна быть 160 см. Из него будет открываться хороший обзор, а внутри будет отличная освещенность.

При расчете количества пользуются соотношением 1:10. Это означает, что на 10 кв.м. потребуется 1 кв.м. остекления. При желании сделать комнату максимально освещенной, рекомендуется использовать соотношение 1:6. Также следует учитывать, что остекление с разных сторон даст намного больше света, чем одно большое на одной стене.

Вариантов открывания множество, главное выбрать только те функции, которые реально нужны в конкретной ситуации, чтобы не переплачивать за возможности, которые не потребуются в процессе эксплуатации

Особое внимание следует обратить на сервисные окна, если в дальнейшем придется выходить на крышу, например для уборки снега или проведения ремонтных работ. Они могут выступать в качестве эвакуационного выхода

Но, если хотите получить максимум комфорта, покупайте «умные».

На следующем этап необходимо выбрать между деревянными и пластиковыми конструкциями. Теплопроводность у обеих одинаковая, поэтому это свойство не является определяющим при выборе.

Устойчивость к воздействию внешней среды у пластика на порядок выше, чем у древесины. Однако деревянные конструкции, покрыты ПВХ также неплохо переносят осадки.

По прочности конструкции из дерева не уступают моделям из ПВХ, усиленные алюминиевыми несущими профилями.

Еще несколько советов:

в помещениях, где предполагается сушка белья, стирка или будет ванная, туалетная комната, лучше выбрать влагостойкую конструкцию;
независимо от выбранной конструкции, наружное стекло должно быть обязательно закаленным;
идеальная вентиляция окон должна иметь вид лабиринта, с функцией регулировки, это позволит сохранить тепло в помещении, и обеспечить прохождение достаточного количества воздуха;
надо проверять все деревянные части окон, они должны быть обязательно покрыты лаком, чтобы защитить древесину от влажности и продлить срок эксплуатации;
нельзя покупать деревянные модели с сучками и дефектами, все части должны иметь одинаковый цвет и структуру.

Ни в коем случае нельзя стеснятся спросить о цене. Стоимость зависит не только от типа и размеров конструкции, но и от известности бренда, фурнитуры. Обязательно удостоверьтесь, что производитель дает гарантию, она не должна быть меньше 5 лет.

Мансардные окна в интерьере – это возможность воплотить самые смелые идеи в дизайне интерьера. Лишний раз в этом можно убедиться, если посмотреть фото мансард с окнами и без них.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах. Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Конструктивные особенности элементов

Рама мансардного окна изготавливается из высококачественного клееного бруса древесины хвойных пород деревьев (чаще сосны). Готовая рама (коробка + створка) обрабатывается антисептическим раствором и покрывается несколькими слоями лака.

Снаружи на деревянные части рамы крепятся металлические накладки для лучшей защиты от воздействия неблагоприятных атмосферных воздействий. Чаще всего в качестве материала для металлических накладок используется алюминий, покрытый в заводских условиях полимерными красками, имеющими высокую светостойкость.Оклады мансардных окон несут две определяющие функции:

Крепление рамы мансардного окна на кровлю здания;
Эффективный отвод воды от уплотнителей оконной рамы.

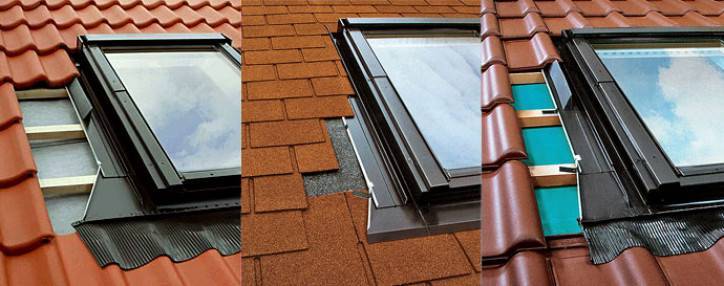

Тип оклада зависит от кровельного материала: гладкого (типа жести, меди и т.п.) и волнистого (металлочерепица, профилированные листы для кровли, шифер, ондулин и т.п.). и бывает следующим:

для гладких листов (величина волны — 0),
для мягкой битумной черепицы (величина волн — до 8 мм),
для кровельных материалов с высотой волны до 16 мм,
для кровельных материалов с высотой волны до 30 мм,
для кровельных материалов с высотой волны более 30 мм,
для кровельных материалов с очень большой высотой волны, и т.д

Деление окладов по типам необходимо для того, чтобы мансардное окно как можно меньше выступало над поверхностью крыши. Это существенно уменьшает теплопотери.

На крыше здания оклад мансардного окна практически незаметен, так как его верхние и боковые стороны закрыты кровельным материалом.

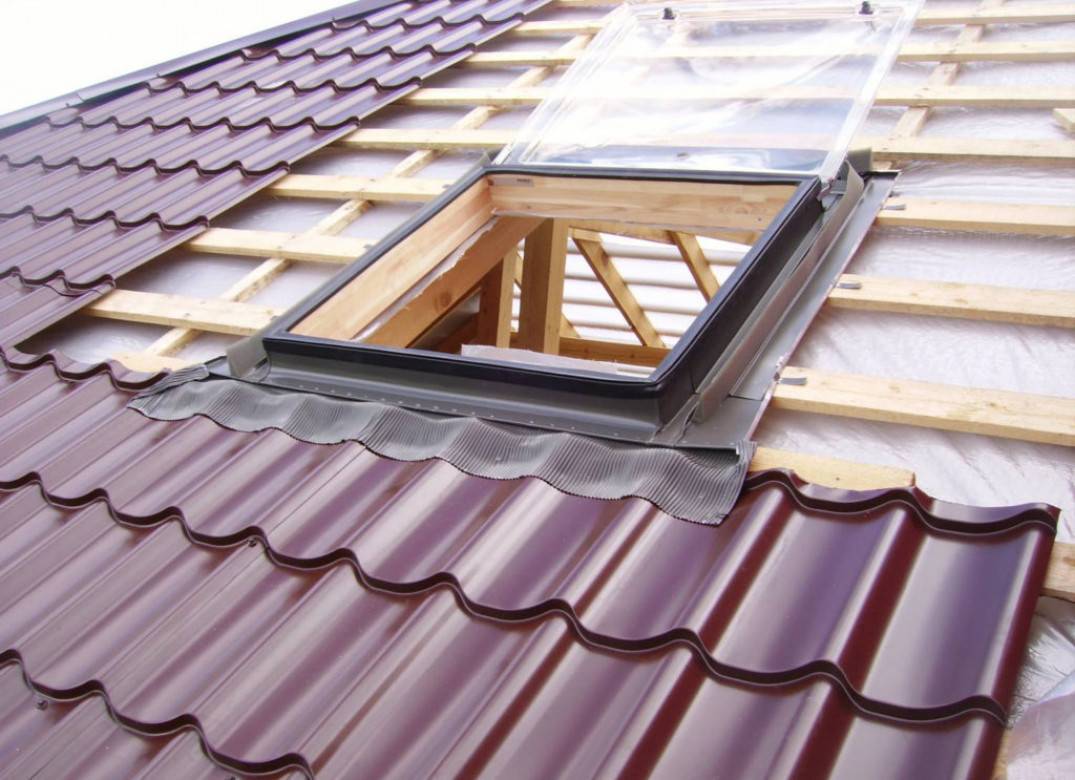

Открытые мансардные окна на кровле из металлочерепицы

Оклад мансардного окна изготавливается в основном из алюминия, который подходит для использования на всех кровлях, за исключением кровли из меди. На такие кровли необходимо устанавливать мансардные окна с окладами из меди, т.к. электрическая пара, образующаяся в результате соприкосновения вышеназванных материалов, уничтожает их.

Фурнитура мансардного окна – это целая система запирания, включающая в себя ручку, запор, петли и т.п. На мансардных окнах различных производителей могут быть от одной до пяти точек запирания.
Ручка мансардного окна в разных конструкциях имеет разное положение: сверху или снизу рамы мансардного окна. Каждое из них имеет свои преимущества и недостатки.

Верхнее расположение ручки мансардного окна

Преимущества:

ручку можно достать взрослому человеку, при этом малолетние дети сделать этого не смогут, благодаря её положению на уровне 1,85 – 2,2 м от пола.

Недостатки:

люди среднего или маленького роста не могут достать ручку для открывания окна или им придется воспользоваться дополнительными предметами для этого;
установив ручку окна на рекомендованной высоте, выглянуть в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Нижнее расположение ручки мансардного окна:

Преимущества:

ручку смогут достать взрослые маленького роста и дети, но по причине того, что нижний обрез окна расположен выше, чем у окон с верней ручкой, малолетний ребёнок до неё не сможет дотянуться, чтобы открыть мансардное окно, что может представлять опасность.

Недостатки:

если на подоконнике мансардного окна установлены предметы (цветы в горшках и т.п.), то существует постоянная вероятность их падения при попытках открытия-закрытия окон.

В современных мансардных окнах устанавливается однокамерный стеклопакет, что обусловлено его низкой теплопроводностью и высокой безопасностью по сравнению с обычным стеклом и меньшим весом по сравнению с двух-трехкамерными стеклопакетами.

Стекло, используемое в стеклопакете для мансардного окна, бывает следующих видов:

Флоат-стекло с толщиной не менее 4 мм;
Закаленное стекло;
Стекло «триплекс».

Для минимизации теплопотерь и устранения промерзания окна во время холодного времени года стеклопакеты мансардного окна комплектуются энергосберегающим стеклом.

Процесс проветривания комнаты в мансардном окне организован значительно лучше, чем в обычном вертикальном: поток теплого воздуха из помещения проходит над створкой мансардного окна, в то время как поток холодного воздуха с улицы проходит под ней, и потоки не соприкасаются, что увеличивает эффективность действия за небольшой промежуток времени.

Как должны быть расположены окна?

Если планируется всего два оконных проема, то удобнее всего будет расположить их напротив друг друга. Это позволит получить более яркое освещение, а продолжительность его будет больше, так как в течение дня солнце меняет свое положение. Чаще всего используется мансардное окно, ширина которого не превышает ширину стропил. Рама должна быть немного уже, что позволит расположить ее между стропилами, не нарушить конструкцию крыши.

Перед монтажом стоит обратить внимание на сторону света: если окно будет смотреть на восток, это не очень удобно для спальни. Южная сторона обеспечит хорошее освещение, но в помещении будет жарче, поэтому, возможно, придется использовать тонирующую пленку или лучше сделать окно выходящее на другую сторону

Длина и высота конструкции также играет роль. Высота не должна быть меньше одного метра, а от пола окно должно быть расположено не ниже 90 сантиметров и не выше 1, 3 метра.

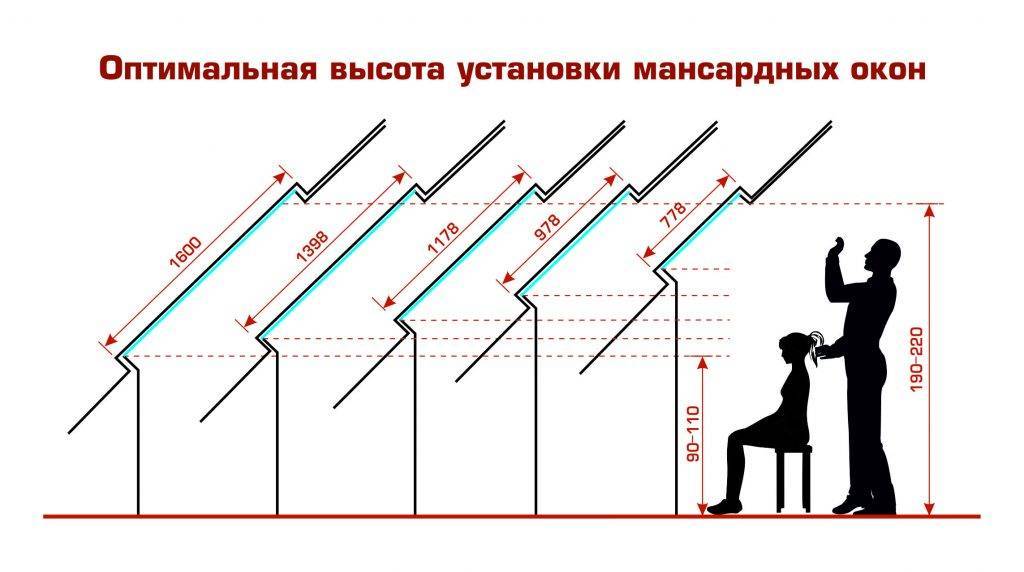

Высота размещения мансардных окон

Выбирая конструкцию по длине, учитывают в основном угол наклона крыши. Иных ограничений данный параметр не имеет; чем уклон больше, тем окно может быть короче, и наоборот. Это позволит создать оптимальное освещение. Например, если угол наклона 35 градусов, то окна лучше всего выбирать в пределах 160 см, при сильном уклоне около 70 градусов наиболее оптимальным вариантом станут конструкции, длина которых не превышает 120 см.

Длина мансардного окна: вертикальное сечение

Для того чтобы подобрать ширину, нужно знать, на каком расстоянии друг от друга находятся стропила. Для этого можно использовать проектную документацию или измерить рулеткой, если стропила не спрятаны под отделку. Крайне не рекомендуется вмешиваться в стропильную систему, так как это может существенно ослабить крышу и даже привести к ее обрушению. Именно поэтому окна подбирают таким образом, чтобы они помещались между стропил.

Схема размещение с дополнительным вертикальным окном

Комплектующие для установки мансардного окна

Рис. 10. Комплектующие для установки мансардного окна.

В заводской комплектации вместе с рамой и стеклопакетом покупателю предлагаются:

крепежные элементы,
уголки для монтажа,
гидроизоляционные фартуки, имеющие пароотводящий эффект,
герметики,
скотч.

Разумнее заказывать комплект, содержащий все необходимые при монтаже элементы. В случае, если в комплект не были включены гидроизоляционный фартук и гофрированная пароизоляционная мембрана, то их можно заказать дополнительно или вырезать из купленных в материалов.

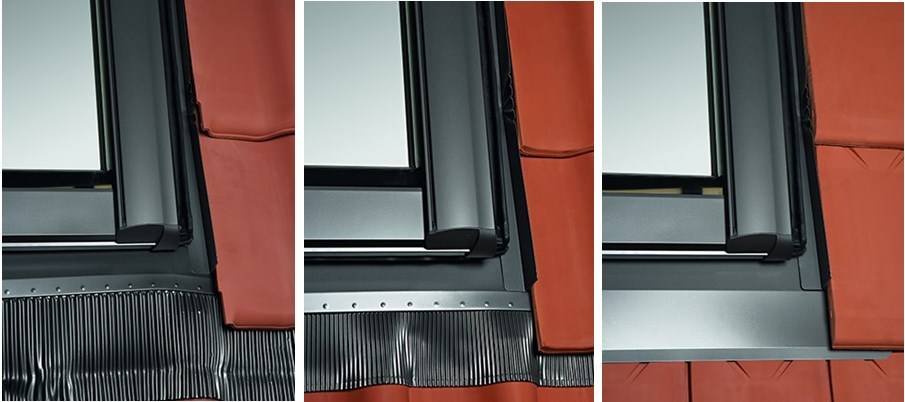

Оклад для мансардного окна

Рис. 11. Оклад для мансардного окна.

Оклад является обязательной частью мансардных окон. Он обеспечивает герметизацию конструкции при установке окна в любом из видов кровельного покрытия. Оклад не продается вместе с комплектом окна и его приходится заказывать отдельно. Это объясняется тем, что вид оклада зависит от вида кровельного покрытия. Существуют оклады:

для плоского кровельного покрытия,
для профилированного кровельного покрытия,
для высокопрофильного покрытия,
для медной, фальцевой и титан-цинковой кровли,
для ломанной кровли,
для кровли с малым углом уклона,
модели с дополнительным теплоизоляционным слоем.

Монтажные пакеты

Рис. 12. Монтажные пакеты для мансардного окна.

Это недавнее изобретение производителей. Его выпуск является средством устранения или предотвращения возникновения протечек. Материалы пакета обычно лучшего качества, нежели те, что составляют кровельный пирог. Их легко монтировать, что сокращает количество ошибок при монтаже и сокращает число протечек, увеличивая теплосбережение всей конструкции.

Монтажный пакет содержит:

гидроизоляционный фартук, размещаемый вокруг оконного короба,
теплоизоляционный пояс, который также размещается вокруг короба,
пароизоляционный фартук, который необходимо уложить на оконные откосы.
