Калькулятор расчета коэффициента гидравлического сопротивления трения труб

Расчет в Excel трубопроводов по формулам теоретической гидравлики.

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.

Исходные данные:

1. Расход воды через трубопровод G в т/час вводим

в ячейку D4: 45,000

2. Температуру воды на входе в расчетный участок трубопровода  t_вхв °C заносим

в ячейку D5: 95,0

3. Температуру воды на выходе из расчетного участка трубопровода  t_выхв °C записываем

в ячейку D6: 70,0

4. Внутренний диаметр трубопровода  dв мм вписываем

в ячейку D7: 100,0

5. Длину трубопровода  Lв м записываем

в ячейку D8: 100,000

6. Эквивалентную шероховатость внутренних поверхностей труб  ∆ в мм вносим

в ячейку D9:  1,000

Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.

Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файла Excel«gidravlicheskiy-raschet-truboprovodov.xls», ссылка на скачивание которого дана в конце статьи.

7. Сумму коэффициентов местных сопротивлений  Σ(ξ) вписываем

в ячейку D10: 1,89

Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).

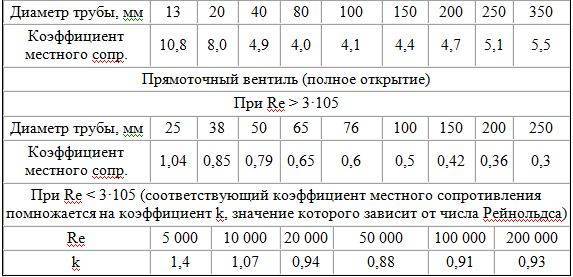

Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

Результаты расчетов:

8.Среднюю температуру воды t_ср в °C вычисляем

в ячейке D12: =(D5+D6)/2 =82,5

t_ср=(t_вх+t_вых)/2

9.Кинематический коэффициент вязкости воды n в cм2/с при температуреt_ср рассчитываем

в ячейке D13: =0,0178/(1+0,0337*D12+0,000221*D12^2) =0,003368

n=0,0178/(1+0,0337*t_ср+0,000221*t_ср2)

10.Среднюю плотность воды ρ в т/м3 при температуреt_ср вычисляем

в ячейке D14: =(-0,003*D12^2-0,1511*D12+1003,1)/1000 =0,970

ρ=(-0,003*t_ср2-0,1511*t_ср+1003, 1)/1000

11.Расход воды через трубопровод G’ в л/мин пересчитываем

в ячейке D15: =D4/D14/60*1000 =773,024

G’=G*1000/(ρ*60)

Этот параметр пересчитан нами в других единицах измерения для облегчения восприятия величины расхода.

12.Скорость воды в трубопроводе vв м/с вычисляем

в ячейке D16: =4*D4/D14/ПИ()/(D7/1000)^2/3600 =1,640

v=4*G/(ρ*π*(d/1000)2*3600)

К ячейкеD16 применено условное форматирование. Если значение скорости не попадает в диапазон 0,25…1,5 м/с, то фон ячейки становится красным, а шрифт белым.

Предельные скорости движения воды приведены на листе «Справка» расчетного файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

13.Число Рейнольдса Reопределяем

в ячейке D17: =D16*D7/D13*10 =487001,4

Re=v*d*10n

14.Коэффициент гидравлического трения λрассчитываем

в ячейке D18: =ЕСЛИ(D17<=2320;64/D17;ЕСЛИ(D17<=4000; 0,0000147*D17;0,11* (68/D17+D9/D7)^0,25)) =0,035

λ=64Re                             при Re≤2320

λ=0,0000147*Re               при 2320≤Re≤4000

λ=0,11*(68/Re+∆/d)0,25  при Re≥4000

15.Удельные потери давления на трение Rв кг/(см2*м)вычисляем

в ячейке D19: =D18*D16^2*D14/2/9,81/D7*100 =0,004645

R=λ*v2*ρ*100/(2*9,81*d)

16.Потери давления на трение dP_трв кг/см2 и Па находим соответственно

в ячейке D20: =D19*D8 =0,464485

dP_тр=R*L

и в ячейке D21: =D20*9,81*10000 =45565,9

dP_тр=dP_тр*9,81*10000

17.Потери давления в местных сопротивлениях dP_мсв кг/см2 и Па находим соответственно

в ячейке D22: =D10*D16^2*D14*1000/2/9,81/10000 =0,025150

dP_мс=Σ(ξ)*v2*ρ/(2*9,81*10)

и в ячейке D23: =D22*9,81*10000 =2467,2

dP_тр=dP_мс*9,81*10000

18.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D24: =D20+D22 =0,489634

dP=dP_тр+dP_мс

и в ячейке D25: =D24*9,81*10000 =48033,1

dP=dP*9,81*10000

19.Характеристику гидравлического сопротивления трубопровода Sв Па/(т/ч)2 вычисляем

в ячейке D26: =D25/D4^2 =23,720

S=dPG2

Гидравлический расчет в Excel трубопровода по формулам теоретической гидравлики выполнен!

Гидравлический расчет трубопроводов

Гидравлический расчет трубопроводов является неотъемлемой частью проектирования систем. Он позволяет определить динамический характер движения жидкости, диаметр сечения трубопровода, мощность и подачу насоса, а так же потери давления в системе. Гидродинамический расчет потока несжимаемой жидкости сводится к решению уравнения Бернулли для двух последовательных сечений:

h₁, h₂ — высота начальной и конечной точки трубопровода; w₁, w₂ — скорости потока в начальной и конечной точки трубопровода; P₁, P₂ — гидростатические давления; α₁, α₂ — коэффициенты Кориолиса, учитывающие неравномерность распределения скоростей по сечению; ΔP_пот. — потери давления на преодоление сопротивления.

Представленный в этом разделе гидравлический онлайн расчет позволяет вычислить характеристики потока несжимаемой жидкости, а так же потока сжимаемой жидкости или газа высокого давления. Оба расчета выполняются для неразветвленного трубопровода.

При решении подобных задач методом конечных элементов в программном комплексе ANSYS крайне важно, чтобы размер ячеек сетки в пристеночном слое трубопровода не превышал определенных значений в радиальном направлении. Алгоритмы в данном разделе рассчитывают минимальный рекомендованный разработчиками размер первой ячейки при значении пристеночной функции Y + = 30

В общем случае, значение пристеночной функции должно лежать в пределах 30 + -0.875 ×D / 2

В зависимости от величины шероховатости Δ внутренней поверхности трубы определяется коэффициент трения:

λ = 0,316×Re -0.25 при δ > Δ λ = 0,11(Δ / D + 68 / Re) 0.25 при δ 2 ρ / 2)

Потеря давления на местных сопротивлениях:

Суммируя полученные результаты, получают общую потерю давления на определенном участке трубопровода.

Исходные данные:

Q — расход потока жидкости в трубопроводе, в литрах в секунду;

ρ — плотность жидкости, в килограмм / метр 3 ;

ΔH — перепад высот начальной и конечной точки участка трубопровода, в метрах;

D — внутренний диаметр трубопровода, в миллиметрах;

L — длина трубопровода, в метрах;

Δ — абсолютная шероховатость внутренней стенки трубы, в миллиметрах.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДА

Плотность жидкости ρ, кг/м 3

Динамическая вязкость жидкости μ, Па*с

Перепад высот трубопровода ΔH, м

Внутренний диаметр трубопровода D, мм

Коэффициент местных сопротивлений ΣK_i

Абсолютная шероховатость Δ, мм

Статическое давление на входе P_с, Па

Динамическое давление P_д, Па

Полное давление на входе P, Па

Потери давления от трения ΔP, Па

Толщина ламинарного подслоя δ_л, мм

Размер первой ячейки пристеночного слоя, мм

Гидравлическое сопротивление трения труб

Онлайн калькулятор для расчета гидравлического сопротивления трения разных типов труб.

Расход жидкости
Коэффициент кинематической вязкости ( для воды тем-рой 10 0 C = 1,3, 20 0 C = 1)
Диаметр трубопровода
Длина трубопровода
Плотность жидкости
Коэффициент шероховатости стенок трубопровода
Режим течения
Скорость движения жидкости в трубопроводе, м/c
Число Рейнольдса (Re)
Коэффициент трения (λ)
Коэффициент гидравлического сопротивления (ξ)
Потеря давления (Δp), Па

Как пользоваться калькулятором

Заполните все необходимые поля, выберите необходимый тип трубопровода для расчета. Нажмите на красную кнопку «Вычислить».

Теория

Труба представляет собой полый цилиндр из металла или другого материала. Применяют трубы для транспортировки жидких, газообразных и сыпучих сред.

Гидравлическое сопротивление — потери удельной энергии, которая переходит в теплоту, на участках гидравлических систем из-за вязкого трения.

Гидравлические потери бывают:

• трение по длине — появляются при равномерном течении, в чистом виде. В прямых трубах постоянного сечения, они пропорциональны длине трубы;
• местные гидравлические — возникает при изменении формы и размера канала, которые меняют поток. Пример: расширение трубы, сужение трубы, поворот, клапан.

Критерий Рейнольдса — характер потока вязкой жидкости:

• ρ — плотность жидкости,
• L — длина элемента потока,
• v — скорость потока,
• μ — динамический коэффициент вязкости.

• λ — коэффициент трения,
• k — коэффициент шероховатости трубы.

Потерю давления рассчитывают по формуле Хазена-Вильямса:

• ΔH – потери напора,
• С – коэффициент шероховатости Хазена-Вильямса,
• L – длина участка трубы,
• D – диаметр трубы,
• Q – расход.

Потери на трение, уравнение Дарси-Вейсбаха:

• ΔH — потери напора,
• L — длина участка трубы,
• d — диаметр трубы,
• λ — коэффициент трения,
• g — ускорение свободного падения,
• v — скорость потока.

• Δp — перепад давления на участке трубы,
• λ — коэффициент трения,
• L — длина участка трубы,
• ρ — плотность перекачиваемой среды,
• d — диаметр трубы,
• v — скорость потока.

Источник

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Гидравлический расчет трубопроводов в Excel по формулам СНиП 2.04.02-84.

Этот расчет определяет потери на трение в трубопроводах по эмпирическим формулам без учета коэффициентов местных сопротивлений, но с учетом сопротивлений, вносимых стыками.

На длинных трубопроводах, каковыми являются водопроводы и теплотрассы, влияние местных сопротивлений мало по сравнению с шероховатостью стенок труб и перепадами высот, и часто коэффициентами местных сопротивлений можно пренебречь при оценочных расчетах.

Исходные данные:

Этот расчет использует ранее введенные в предыдущем расчете значения внутреннего диаметра трубопровода d и длины трубопровода L, а также рассчитанное значение скорости движения воды v.

1. Выбираем из выпадающего списка, расположенного над ячейками A30…E30 вид трубы:

Неновые стальные и неновые чугунные без внутр. защитного покр. или с битумным защитным покр., v > 1,2м/c

Результаты расчетов:

По выбранному виду трубы Excel автоматически извлекает из таблицы базы данных значения эмпирических коэффициентов. Таблица базы данных, взятая из СНиП 2.04.02–84, расположена на этом же рабочем листе «РАСЧЕТ».

2.Коэффициент m извлекается

в ячейку D32: =ИНДЕКС(H31:H42;H29) =0,300

3.Коэффициент A извлекается

в ячейку D33: =ИНДЕКС(I31:I42;I29) =1,000

4.Коэффициент 1000A₁ извлекается

в ячейку D34: =ИНДЕКС(J31:J42;J29) =21,000

5.Коэффициент 1000A₁/(2g) извлекается

в ячейку D35: =ИНДЕКС(K31:K42;K29) =1,070

6.Коэффициент С извлекается

в ячейку D36: =ИНДЕКС(L31:L42;L29) =0,000

7.Коэффициент  гидравлического сопротивления i  в м.вод.ст./м рассчитываем

в ячейке D37: =D35/1000*((D33+D36/D16)^D32)/((D7/1000)^(D32+1))*D16^2 =0,057

i=((1000A1/(2g))/1000)*(((A0+C/v)m)/((d/1000)(m+1)))*v2

8.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D38: =D39/9,81/10000 =0,574497

dP=dP/9,8110000

и в ячейке D39: =D37*9,81*1000*D8 =56358,1

dP=i*9,81*1000*L

Гидравлический расчет трубопровода по формулам Приложения 10 СНиП 2.04.02–84 в Excel завершен!

Гидравлический расчет трубопровода

Выполните комплексный гидравлический расчет трубопровода с помощью онлайн-калькулятора – узнайте потери напора по длине и коэффициент гидравлического сопротивления.

Наш универсальный онлайн-калькулятор позволяет выполнить полный гидравлический расчет простого трубопровода, то есть определить гидравлическое сопротивление, потери напора по длине по всему участку или на 1 погонный метр, узнать средний расход воды. Расчет выполняется по принципу, описанному в СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения», более подробно с теорией можно ознакомиться ниже. Оптимальная скорость воды в трубе от 0.6 м/с до 1.5 м/с, максимальная – 3 м/с

Обращайте внимание на единицы измерения и материал трубопровода, это важно. Для того чтобы получить результат гидравлического расчета, корректно заполните поля калькулятора и нажмите кнопку «Рассчитать»

Смежные нормативные документы:

• СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
• СП 30.13330.2016 «Внутренний водопровод и канализация зданий»
• СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»
• ГОСТ 10705-80 «Трубы стальные электросварные»
• ГОСТ 9583-75 «Трубы чугунные, напорные, изготовленные методами центробежного и полунепрерывного литья»
• ГОСТ 539-80 «Трубы и муфты асбестоцементные напорные»
• ГОСТ 12586.0-83 «Трубы железобетонные напорные виброгидропрессованные»
• ГОСТ 16953-78 «Трубы железобетонные напорные центрифугированные»
• ГОСТ 18599-2001 «Трубы напорные из полиэтилена»
• ГОСТ 8894-86 «Трубы стеклянные и фасонные части к ним»

h м = ζ v 2 /2g.

При развитом турбулентном режиме ζ = const, что позволяет ввести в расчеты понятие эквивалентной длины местного сопротивления L_экв. т.е. такой длины прямого трубопровода, для которого h_t = h_м. В данном случае потери напора в местных сопротивлениях учитываются тем, что к фактической длине трубопровода добавляется сумма их эквивалентных длин

где Lпр – приведенная длина трубопровода.

Зависимость потерь напора h_1-2 от расхода называется характеристикой трубопровода.

В случаях когда движение жидкости в трубопроводе обеспечивает центробежный насос, то для определения расхода в системе насос – трубопровод выстраивается характеристика трубопровода h =h(Q) с учетом разности отметок ∆z (h_1-2 + ∆z при z₁ z₂) накладывается на напорную характеристику насоса H=H(Q), которая приведена в паспортных данных насоса (смотреть рисунок). Точка пересечения таких кривых указывает на максимально возможный расход в системе.

Эквивалентное значение диаметра

Применяют при проведении расчетов нецилиндрических трубопроводных систем (овального или прямоугольного сечения). Эквивалентное значение диаметра соответствует параметрам трубопроводной сети с круглым сечением, при условии одинаковой длины. Для проведения расчетов используют формулу:

d_э = 4FP

Для труб с цилиндрической формой эквивалентное и внутреннее поперечное сечение совпадает. Для открытых каналов эквивалентный диаметр рассчитывают путем подстановки данных:

d_э = 4FP_с

Смоченным периметром выступает длина линии сопряжения транспортируемых сред со стенками трубопровода, влияющими на ограничение потока. Ниже представлены формы периметра для разных труб.

Местное сопротивление образуют трубопроводные элементы, где транспортируемые среды подвержены резкому образованию деформаций со сменой направления, скорости или завихрений. Этот процесс может быть вызван под действием задвижек, вентилей, поворотов и развилок труб.

Потери напора при местном трении рассчитывают через формулу:

H_мс=ζ_мс·[w2/(2g)]

Уровень потери напора при местном трении определяется скоростью и коэффициентом местного сопротивления (указан в табличных данных).

При суммировании приведенных выше формул получится общее уравнение, позволяющее определить напор насоса:



Краткая теория.

В упомянутой выше статье теория вкратце рассматривалась. Освежим в памяти основные моменты.

Движение жидкостей по трубам и каналам сопровождается потерей давления, которая складывается из потерь на трение по длине трубопровода и потерь в местных сопротивлениях – в изгибах, отводах, сужениях, тройниках, запорной арматуре и других элементах.

В гидравлике в общем случае потери давления вычисляются по формуле Вейсбаха:

∆Р=ζ·ρ·w²/2, Па, где:

• ζ – безразмерный коэффициент местного сопротивления;
• ρ – объёмная плотность жидкости, кг/м3;
• w – скорость потока жидкости, м/с.

Если с плотностью и скоростью всё более или менее понятно, то определение коэффициентов местных сопротивлений – достаточно непростая задача!

Как было отмечено выше, в гидравлических расчетах принято разделять два вида потерь давления в сетях трубопроводов.

1. В первом случае «местным сопротивлением» считается трение по длине прямого участка трубопровода. Перепад давления для потока в круглой трубе рассчитывается по формуле Дарси-Вейсбаха:

∆Р_тр=ζ_тр·ρ·w²/2=λ·L·ρ·w²/(2·D), Па, где:

• L – длина трубы, м;
• D – внутренний диаметр трубы, м;
• λ – безразмерный коэффициент гидравлического трения (коэффициент Дарси).

Таким образом, при учете сопротивления трению коэффициент потерь – коэффициент местного сопротивления – и коэффициент гидравлического трения связаны для круглых труб зависимостью:

ζ_тр=λ·L/D

1. Во втором случае потери давления в местных сопротивлениях вычисляются по классической формуле Вейсбаха:

∆Р_м=ζ_м·ρ·w²/2, Па

Коэффициенты местных сопротивлений определяются для каждого вида «препятствия» по индивидуальным эмпирическим формулам, полученным из практических опытов.

Выполним ряд математических преобразований. Для начала выразим скорость потока через массовый расход жидкости:

w=G/(ρ·π·D²/4), м/с, где:

• G – расход жидкости, кг/с;
• π – число Пи.

Тогда:

∆Р_тр=8·λ·L·G²/(ρ·π²·D5), Па;

∆Р_м=8·ζ_м·G²/(ρ·π²·D4), Па.

Введем понятие гидравлических сопротивлений:

S_тр=8·λ·L·/(ρ·π²·D5), Па/(кг/с)²;

S_м=8·ζ_м·/(ρ·π²·D4), Па/(кг/с)².

И получим удобные простые формулы для вычисления потерь давления при прохождении жидкости в количестве G через эти гидравлические сопротивления:

∆Р_тр=S_тр·G², Па;

∆Р_м=S_м·G², Па.

Размерность гидравлического сопротивления (Па/(кг/с)²) определена массовой скоростью (кг/с) движения жидкости, а физические процессы в транспортных системах зависят от её объёмной скорости (м3/с), что учтено в формулах присутствием объёмной плотности ρ транспортируемой жидкости.

Для удобства последующих расчётов целесообразно введение понятия «гидравлическая проводимость» – а.

Для последовательного и параллельного соединений гидравлических сопротивлений справедливы формулы:

S_посл=S₁+S₂+…+S_n, Па/(кг/с)²;

S_пар=1/(а₁+a₂+…+a_n)², Па/(кг/с)²;

a_i=(1/S_i)0,5, (кг/с)/Па0,5.

Правила вычисления веса стальной трубы

Многим людям может показаться, что определение массы труб является простым делом

Однако подобный расчет имеет множество нюансов, на которые необходимо обратить внимание

В первую очередь важно запомнить, что при приобретении партии стальных труб обязательно требуется производить проверку веса. Любые расхождения в расчетах могут привести к тому, что материала попросту не хватит. Любые расхождения в расчетах могут привести к тому, что материала попросту не хватит

Любые расхождения в расчетах могут привести к тому, что материала попросту не хватит.

Избыток веса может отразиться на строительных характеристиках будущей конструкции. Нагрузка, оказываемая на сооружение, должна находиться в пределах, рассчитанных ранее и указанных в соответствующем чертеже. Вес 1 метра трубы вычисляется с учетом марки стали, из которой выполнено изделие.

Часто случается так, что фактический вес трубы не соответствует удельной массе, прописанной в нормативной документации. Это происходит из-за особенностей производства. Изделие, идеально соответствующее документации, выполнить практически невозможно. Поэтому в ГОСТах указываются допустимые по размерам отклонения.

При определении веса метра стальной трубы рекомендуется воспользоваться сразу несколькими способами. Это позволит свести расчетные ошибки к минимуму. Если для определения массы применяется формула, то тогда рекомендуется достоверность итоговых результатов перепроверить несколько раз.

Как выполнить расчет

Прежде всего, определяемся с исходными данными, которые нужны для его выполнения:

• Толщина стенки водопроводных труб.
• Внутренний проходной диаметр.
• Номинальный размер проводящих элементов.
• Величина условного прохода трубопровода.

Учитываются также длина водопроводной сети и давление воды внутри системы. Следует отметить, что параметры горячего водоснабжения и отопления отличаются от таковых касательно водопровода холодного. Основные направления расхода воды загородного дома учитывают удовлетворение всех потребностей проживающих. При этом подсчет должен учитывать пиковые нагрузки на водопровод, когда одновременно происходит приготовление пищи, стирка машиной, полив огорода и прочие расходы жидкости. Именно для таких условий и рассчитывается диаметр трубы для водоснабжения, иначе живительной влаги может не доставать. На основании многолетних наблюдений за расходом воды установлено ее потребление в количестве 3 кубометра в час. Расчет размера трубы водопровода можно произвести, исходя из следующего соотношения: Q – расход жидкости, литров/ сек, его величина составляет 0,34; V – скорость потока жидкости, м/сек, максимальное значение составляет 1,5; S – площадь поперечного сечения трубы, м/сек.

Вооружившись школьным калькулятором, производим несколько преобразований и получаем результат: внутренний проходной диаметр должен быть не менее 18 миллиметров. Это результат расчета, его нужно округлить до ближайшего стандартного значения условного прохода (Ду), который составляет 20 мм. Однако есть более простая методика, при которой нет необходимости использовать калькулятор для каких-либо расчетов. Это простой подбор по таблице значений:

Значение условного прохода трубопровода, мм	Величина расхода, литр/сек
10	0,121
15	0,358
20	0,715
25	1,45
32	2,35
40	3,55
50	6,2

При пользовании данными таблицы следует понимать, что условный проход приблизительно равен внутреннему диаметру водогазопроводной трубы по ГОСТ 3262-80. У труб пластиковых этот показатель равен наружному диаметру. Что касается проходного размера, его следует принимать равным предыдущему показателю по шкале размеров. Так, пластиковая труба 50 будет иметь условный проход Ду 40.

Как видно из приведенного выше, сам по себе расчет прост, его можно воспроизвести для фактических условий с использованием простого калькулятора. Но проще всего найти в интернете нужную программу, представляющую собой специальный калькулятор для целевого расчета нужного параметра. В стартовую табличку этой программы вводятся фактические исходные данные после чего, нажатием кнопки, получается конечный результат. Расчет диаметра трубопровода по расходу чрез онлайн калькулятор дает наиболее достоверные результаты, пригодные для практического применения. Успехов вам!
