Правила самостоятельного возведения опалубки для столбчатого фундамента

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Материалы для столбчатого фундамента

Перед началом строительства необходимо ознакомиться с техническими характеристиками будущего каркасного дома, а также изучить почвы, которые присутствуют на участке строительства. От этого будут различаться выбранные для проведения строительных работ материалы. Материалы для столбчатого фундамента будут различаться по форме, величине сечения столбов, а также глубине расположения опор в грунте.

Рассмотрим основные виды материала, которые выбираются для изготовления фундамента из столбов:

1. Железобетон – заливку столбов такого фундамента производят в предварительно изготовленную деревянную опалубку прямоугольного сечения. Дополнительную стойкость фундаменту придает установленная в бетонные столбы стальная связанная арматура.
2. Бут, бутобетон – камни природного происхождения, имеющие одновременно и неправильную форму и две условно параллельные грани. Несущую стойкость может обеспечить грамотный подбор материала и соединений между камнями, верным проектом соединений столбов и четкое следование инструкциям по укладке опор такого типа. Если основа фундамента изготавливается из бута или бутобетона, дополнительную стойкость ему придаст закладка армированной проволоки сечением от 6 мм или арматурной сетки. Подушка из мелкого песка под опорой не превышает толщину 300 мм. Если под стройкой грунт неоднороден, то основание столбов железобетонного фундамента расширяют за счет выступов.
3. Под столбчатый фундамент из блоков своими руками выбираются готовые стеновые блоки правильной прямоугольной формы. В базовом варианте блоки имеют размер приблизительный к 200х200х400 мм. Блоки стеновые устанавливаются как под землей так и в наземной части фундамента, подушечные – в основании столбчатой опоры в трапециевидной форме.

Достаточно часто дополнительную прочность конструкции может придать не только комбинирование материалов, но и комбинирование техник разного типа в выполнении фундамента.

Столбчатый фундамент с ростверком.

На заметку
Один из распространенных видов работ, когда возводится столбчато ленточный фундамент своими руками, он сочетает в себе установку столбов в подземной части и заливку бетона по всему периметру в наземной части. Либо проведение работ с точностью, да наоборот – ленточный фундамент под землей, столбчатый – в наземном исполнении.

Расчеты

Непосредственно перед началом работ очень важно произвести точные вычисления. Для этого этапа работ приоритетней привлечь специалистов, которые произведут архитектурные расчеты, учитывая широкий спектр данных, начиная от особенностей климата и почвы местности, и заканчивая вашими пожеланиями

Если же говорить о базовых данных, то в расчет берется площадь строения и масса будущей постройки. Также производятся геодезические съемки. Обязательно объект привязывается к местности. Помимо этого, в расчеты берутся:

• возможные дополнительные нагрузки на каждую ключевую точку основания;
• материалы, из которых будет возводиться здание;
• этажность здания;
• уровень промерзания земли;
• степень вспучивания грунта при его промерзании;
• глубина и расположение грунтовых вод;
• особенность грунта в месте строительства.

В следствие полученной информации станет известно количество столбов опоры, из чего их делать, глубина погружения, степень поднятия над уровнем грунта, технология монтажа, вид ростверка и другие данные. При желании, все эти расчеты можно произвести и самостоятельно, используя онлайн-калькулятор. Однако даже в таком случае программа не учтет индивидуальные особенности местности.

Принципы устройства основания из столбов-опор

В самом названии конструкции заложен общий принцип его организации. Столбчатыми называют фундаменты, представляющие собой более или менее заглубленные в грунт столбы круглого, квадратного или прямоугольного сечения.

Различают основания по:

• степени заглубления – поверхностные (опора на поверхность грунта), малозаглубленные, заглубленные ниже глубины промерзания;
• сечению – одинаковое по всей высоте опоры или с «башмаком», то есть расширением, в нижней части (обычно подземной);
• наличию песчано-гравийной подушки. Может использовать послойная засыпка, только один слой (песок, гравий, щебень), при плотных не пучинистых грунтах допустимо обойтись без подушки;
• материалу – используют монолитный железобетон, кладку из кирпича или бетонных блоков, буронабивные сваи (данный вид основания также считается свайным);
• способу крепления к домовым конструкциям – с ростверком из того же материала (обычно для монолитного железобетона), с металлическим ростверком, деревянным ростверком с последующей укладкой венцов сруба или монтажом каркаса.

При этом в отношении разных типов грунтов применяются такие варианты фундамента:

• для плотных песчаных, каменистых, скалистых грунтов можно устраивать мелкозаглубленный столбчатый фундамент (40…70 см ниже уровня земли) или монтировать опоры непосредственно на грунте. При этом для песчаных почв желательно устройство гравийной подушки и трамбовка, для каменистых вопрос решается в зависимости от элементов почвы – наличие глины или суглинков требует внимательной проверки, упрочнения поверхности и/или применения заглубленного типа основания;
• на пучинистых грунтах этот вид фундаментов применять нежелательно. Если других вариантов нет, необходимо заглублять опоры ниже уровня промерзания на 30…40 см и устраивать башмак. При таких условиях столбчатый фундамент обходится не намного дешевле универсального свайно-винтового или более практичного ленточного.
• В зависимости от высоты грунтовых вод и особенностей грунта, можно предположить такие проблемы с поведением опор во время эксплуатации: перекос, изменение уровня (проваливание опоры глубже или выталкивание ее грунтом на поверхности) и нарушение целостности – появление трещин или разломов под действием бокового давления.

Столбчатый фундамент своими руками

Интересный вариант столбчатого фундамента своими руками предложил на одном из форумов один самостроец. Что нам потребуется для изготовления такого фундамента, и так столбчатый фундамент своими руками. Столбчатый фундамент своими руками

Нам понадобится рубероид, цемент, песок, щебень, арматура, скотч, шпилька, бур садовый и не много терпения и трудолюбия. Для начала вырываем вот такую ямку глубиной один метр минимум.

С помощью вот таких приспособлений.

И так приступим к изготовлению столбчатого фундамента. Делаем приспособление: на деревянной доске чертим окружность диаметром 180 мм, если диаметр столба 250 мм.

Поэтому арматурная связка должна была встать с зазором к краю столба. В полученную окружность вписываем равносторонний треугольник. Вершины данного треугольника вворачиваем саморезы. Еще один саморез вворачиваем рядом с одной вершиной.

Он служит упором при формовании проволоки. Берём стальную проволоку и вставляем ее между двумя рядом расположенными саморезами и начинаем формовать ее по вершинам треугольника. Получался своеобразный треугольник. Лишнее откусываем. В вершинах полученного треугольника и располагаются пруты арматуры. Их фиксируем тоже стальной проволокой только меньшего диаметра (1,8 мм). После не долгих манипуляций получаем вот такую штуку.

И так продолжим. В качестве опалубки для будущих столбов будем использовать рубероид обернутый на бревно диаметром 250 мм. Рубероид будем обертывать в два слоя и фиксировать в трех местах скотчем.

готовый столбчатый фундамент своими руками

В пробуренной скважине сначала делаем песочную подушку 300 мм толщиной и тщательно проливая водой. Далее утрамбовываем. Потом в отверстие вставляем гильзу из рубероида. Смесь бетона делаем в пропорциях 5 кг цемента (калиброванное ведро) : 1,5 ведра песка и 2,5 ведра гравия. Вода как водиться на глаз это примерно 6-8 л.

Все это высчитывается опытным путем для бетономешалки, так как влажность песка может быть разной. После того как вставили гильзу, на дно скважины вываливаем ведро бетона через воронку, воронку делаем из старого ведра без дна. Потом вставляем арматуру и доводим уровень бетона до 500 мм над поверхностью земли. Бетон само собой каждую порцию утрамбовываем. Верхушку гильзы отрезаем ножом по метке. Далее бетон доводим до поверхности гильзы.

Выравниваем шапку и вставляем шпильку с гайкой по середине столба. Гайкой выставляем необходимый уровень шпильки над поверхностью столба. Остальные столбы делаем аналогичным способом, с помощью гидроуровня помечаем на каждой гильзе верхнюю грань, по которой осуществляем срез. Основания столбов также заливаем бетоном, получается отмостка.

гидроизоляция столбчатого фундамента своими руками

Далее делаем гидроизоляцию. Для этого нужно растопить битум и добавить в него немного керосина, для того, чтобы он был при застывании не был такой хрупкий. Потом подготавливаем листы рубероида, сложенные в два слоя, размером чуть больше диаметра столба. Далее: обмазываем получившейся битумной мастикой верхушку столба и на нее наклеиваем через шпильку подготовленный лист рубероида. Сверху и по краям опять проходим мастикой. Столбчатый фундамент своими руками для нашего каркасного дома готов. Желаю удачи.

Виды и назначение

В большинстве случаев столбчатый фундамент строят для разных деревянных построек, таких как, баня, курятник, сарай, каркасный коттедж, дачный домик, беседка. Что касается каменных и кирпичных построек, то не особо рекомендуется возводить их на столбчатом фундаменте. Это может привести к проседанию и разрушению здания. Однако сегодня есть технологии, которые позволяют строить большие здания на подобном основании.

Существует несколько разновидностей опорно-столбчатого основания. В целом их объединяет конструкция устройства, а отличаются они по применению того или иного материала:

1. Монолитная железобетонная конструкция. Отличается высокой прочностью при строительстве жилого дома. При правильном армировании имеет достаточную прочность на растяжение и сжатие. Особенно этот фактор важен в условиях подвижного грунта. При такой конструкции основания, можно возводить двухэтажные деревянные дома.
2. Кирпичное основание. Этот тип фундамента самый распространенный. Для строительства необходимо использовать только качественный керамический полнотелый обожженный кирпич высокого качества. Если грунт плотный, то на кирпичном столбчатом фундаменте можно строить здание с двумя этажами. Обычно, опора имеет размер 40×40 см.
3. Из блоков. Надежность и качество такой опоры будет зависеть от используемого материала. Самым долговечным материалом являются бетонные блоки.
4. Из бутового камня. Если строительная площадка располагается на склоне, холмистом участке, а также если преобладающий грунт подвижный, то не рекомендуется использовать данный строительный материал.
5. Буронабивное основание.
6. Бутобетон. Подобный столбчатый фундамент может быть выполнен по разным технологиям, например, бетон, перемешанный с бутом или уложенный бут, залитый бетоном. Бетон попадающий под камень надежно его скрепляет и как следствие делает основание очень надежным и способным выдерживать высокие нагрузки.
7. Из древесины. Для небольших деревянных построек можно устанавливать деревянные опоры, которые предварительно обрабатываются антисептиком, таким как битум. Так, дерево прослужит долгий период времени. Однако дерево используется реже, так как сегодня доступны более прочные материалы. Но и несмотря на это, оно актуально при строительстве террас и веранд. При этом используются столбы Ø150–200 мм.
8. Из асбестовых труб. Преимущественно применяются трубы Ø150 мм для небольших построек, а для сооружений с большой массой используются трубы диаметром до 400 мм. Этот материал может служить своего рода опалубкой для изготовления опорных свай, залитых бетоном с предварительным армированием.
9. Из металлических свай. Сваи вкручивают в грунт как вручную, так и при помощи спецтехники. Они актуальны при подвижном и нестабильном грунте.

Заглубленный столбчатый фундамент с ростверком из монолитного железобетона

Если использование жесткой гидроизоляции не предполагается, процедуры проходят достаточно похоже на предыдущий вариант, но с некоторыми важными изменениями.

1. Ямы не бурятся, а выкапываются вручную или с помощью техники. Впрочем, для упрощения работ можно вначале на нужную глубину, а потом лишь расширить ее под требуемую форму.
2. Песчано-гравийная подушка выполняется так же, возможно расширение скважины в нижней части для создания «башмака».
3. В яму опускается арматурный каркас, вставляется опалубка по желаемой форму колонны.
4. В подготовленную опалубку заливают бетон, удаляют воздух с помощью виброуплотнителя или трамбовки.
5. После отверждения бетона удаляют опалубку и обрабатывают поверхность колонны гидроизоляционным составом – лучше на основе битума. Можно также использовать рулонную или пленочную гидроизоляцию с соответствующим закреплением. Более подробно о видах защиты от влаги в статье.

Ростверк заливается или одновременно с заливкой колонн, или после удаления опалубки с них и проведения гидроизоляции. Различают ростверк наземный – лежащий непосредственно на грунте – и приподнятый. Второй вариант более практичен, поскольку не подвержен силам морозного пучения и не требует такой тщательной гидроизоляции с нижней стороны. Опалубку для обоих видов ростверка изготавливают по принципам, рассмотренным в статье.

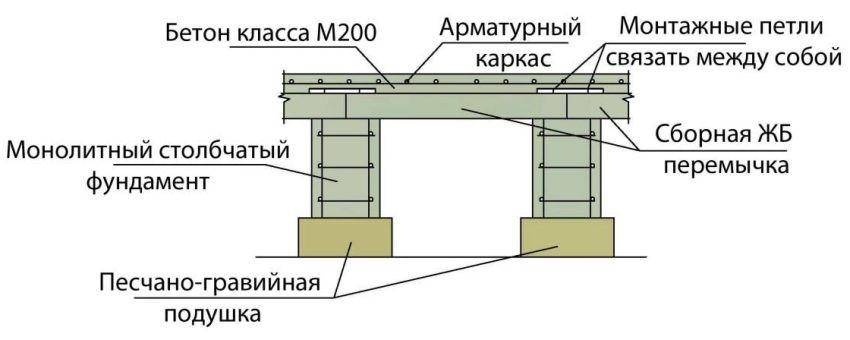

Также в качестве ростверка можно использовать железобетонные перемычки. В этом случае фундамент будет монолитно-сборным.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.   www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве

Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
Металлическая (или асбестовая) труба

Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
Если грунт нестабильный, то важно дойти до несущего грунта.

В каких случаях целесообразна установка столбчатого фундамента

Облегченные строения, для которых достаточно столбчатого фундамента, могут иметь самое различное назначение. Это могут быть модульные каркасные, бревенчатые дома, дома из бруса и СИП панелей, сараи, деревянные бани, беседки и веранды. Он подойдет под постройки, объемный вес которых может доходить до 1000 кг/м³. Его очевидные преимущества при строительстве легких конструкций:

• простота монтажа и его скорость (всего 1-2 недели);
• возможность установки практически на любом грунте;
• отсутствие необходимости изменения ландшафта;
• не требуется проведение масштабных гидроизоляционных работ;
• прочность и долгий срок службы, который, при соблюдении в ходе работ всех норм и правил, вполне может превысить и столетнюю отметку.

Если в приоритете его долговечность, то, конечно, лучше воспользоваться услугами специалистов, которые проведут его профессиональный монтаж. Но если поглубже изучить технологию установки столбчатого фундамента и не бояться работы, то прочное основание под любую постройку можно создать и своими руками.

Ограничения, которые имеет столбчатый фундамент, очевидны: его нельзя устанавливать под тяжёлые строительные конструкции, а также с ним не получится устроить под строением подвал.

Как сделать опалубку для монолитного фундамента своими руками

В данной статье рассмотрим основные моменты по устройству опалубки монолитного ленточного фундамента. Этот вариант фундамента остается одним из популярных и часто используемых при строительстве частного дома.

Изготовление щитов опалубки

Длину щитов можно принимать произвольную, но лучше выполнить основное их количество стандартных размеров, около 2500 мм. Высота зависит от параметров фундамента и принимается на несколько сантиметров больше. Щиты большей длинны лучше не использовать, так как они более тяжелые и их труднее монтировать после перестановки опалубки.

Выполняется заготовление нужного количества досок одинаковой длинны. Элементы скрепляются между собой брусками, которые создают ребра жесткости щита. Крепятся бруски гвоздями (саморезами). Гвозди забиваются с внутренней стороны опалубки, а на ребрах их концы загибаются.

Ребра закрепляются от краев досок на расстоянии около 150 мм, средние ребра прибиваются с шагом около 600-800 мм. Таким образом щит опалубки получается довольно прочным. Крайние бруски должны в нижней части щита выступать на 200 мм (их лучше заострить). Щит более легко закрепится в земляное основание, даже временно зафиксируется.

Монтаж щитов

Монтаж щитов опалубки выполняется по осям, которые натянуты с обноски. Днище котлована или траншеи предварительно выравнивается и уплотняется щебнем с песком.

Щит одним краем (длинным ребром) закрепляется в грунт, второй край выставляется по горизонтальной плоскости при помощи строительного уровня. Щит временно закреплен, выставляется отвесом по вертикальной плоскости. Параллельно выполняется установка второго щита по аналогу с первым.После щиты закрепляются при помощи распорок из брусков сечением 50*50 мм, распорки фиксируются в грунте деревянными колышками.

Нижняя часть щита закрепляется сплошным брусом, который фиксируется колышками. Распорки и их колышки закрепляются с шагом не менее 1000 мм.

Внутренняя фиксация щитов шпильками

Для выполнения ширины фундамента по проекту, применяются шпильки из арматуры диаметром 12-14 мм. Они должны выступать из краев щитов опалубки, поэтому их размер должен быть больше параметров конструкции примерно на 20 мм, по краям шпилек нарезается резьба. Для каждой шпильки понадобится две шайбы и две гайки.

Внутренняя фиксация щитов опалубки выполняется с помощью шпилек и металлических трубок, размер трубок должен соответствовать ширине ленточного фундамента.

Армирование фундамента

После заготовки нужного количества шпилек и трубок, выполняется армирование фундамента каркасами согласно проекту. Либо уложить и связать арматуру для получения каркаса.

Для более быстрой разборки щитов опалубки, их поверхность следует обшить полиэтиленовой пленкой, рубероидом, плотной бумагой. Щиты демонтируются значительно легче, и между досками опалубки не будет выступать «цементное молоко». Поверхность ленточного монолитного фундамента получается значительно ровнее, работы по гидроизоляции конструкции выполняются в этом случае более качественно и быстро.

Опалубочная конструкция из труб

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
2. После этого в скважину опускается труба.
3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
5. Такую опалубку снимать не нужно.
