Ошибки, допускающиеся во время монтажа
Самые распространенные ошибки устройства автономного отопления частного дома:
- Некорректный подсчет необходимой мощности теплогенератора.
- Неправильно выполненная обвязка котла.
- Неудачно выбранная отопительная схема.
- Неверная расстановка радиаторов отопления.
- Использование труб неподходящего диаметра.
- Заполнение трубопроводов вместо воды антифризом (типа «тосол»)
Чтобы домашняя отопительная сеть в достаточном количестве обеспечивала частный дом теплом, необходимо помнить о правильности выполненных расчетах основных параметров системы.
Попытки сэкономить на комплектующих элементах и упрощения отопительной конструкции дают отрицательные результаты и тогда вместо качественного обогрева помещения, зимой придется проводить полную замену систему обогрева. Поэтому прежде чем делать отопление своими руками и допустить технические ошибки, лучше обратиться за консультациями к специалистам или заказать монтаж автономного отопления «под ключ».
Подключение твердотопливного котла, двухтрубная схема отопления с антиконденсационным узлом в каркасном доме:
Разводка
Установка в дом отопления — водоснабжения начинается с выбора схемы разводки инженерных систем.
ХВС
Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).
Разводка может быть:
| Изображение | Описание |
Тройниковая разводка типична для зданий советской постройки | Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор. |
Коллекторный шкаф на водоснабжении | Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто. |
ГВС
Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.
Подача ГВС с рециркуляцией от бойлера косвенного нагрева
Отопление
Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.
Кроме того, разводка отопления может быть:
| Изображение | Описание |
Классическая «ленинградка»: батареи подключены параллельно единственному розливу | Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами. |
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них | Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей. |
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок | Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры. |
Схемы подключения радиаторов
Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.
| Изображение | Описание |
Одностороннее подключение — для умеренного количества секций | Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам. |
Диагональное подключение к двум розливам | Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций. |
Подводки подключены только к нижнему коллектору радиатора | Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель. |
На какой схеме лучше всего остановить свой выбор?
Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.
В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.
Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.
Источники тепла
Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).
Экономичность
| Тип котла | Цена киловатт-часа |
| Электрический | 3-5 рублей в зависимости от региональных тарифов |
| Дизельный | 3,5-4 рубля |
| Газовый с питанием от газгольдера | 2,4-3 рубля |
| Угольный, пеллетный | 1,4-2 рубля в зависимости от местных цен на топливо |
| Дровяной | 1,1-1,3 рубля |
| Газовый с питанием от магистрали | 0,7-0,8 рубля |
Если на вашей улице есть газ, другие источники тепла можно не искать
Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления
Автономность
В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную температуру воздуха и водопроводной воды в полностью автоматическом режиме.
По этому параметру источники тепла распределяются в другом порядке:
Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;
Электрокотел: включил и забыл
Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит
- Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
- Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;
Дизельная котельная: существенная часть объема помещения занята топливными баками
- Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
- Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.
Твердотопливный пиролизный котел верхнего горения
Выводы
- Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
- Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);
Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой
- В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;
- Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.
Классический дровяной котел в дачном доме
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления

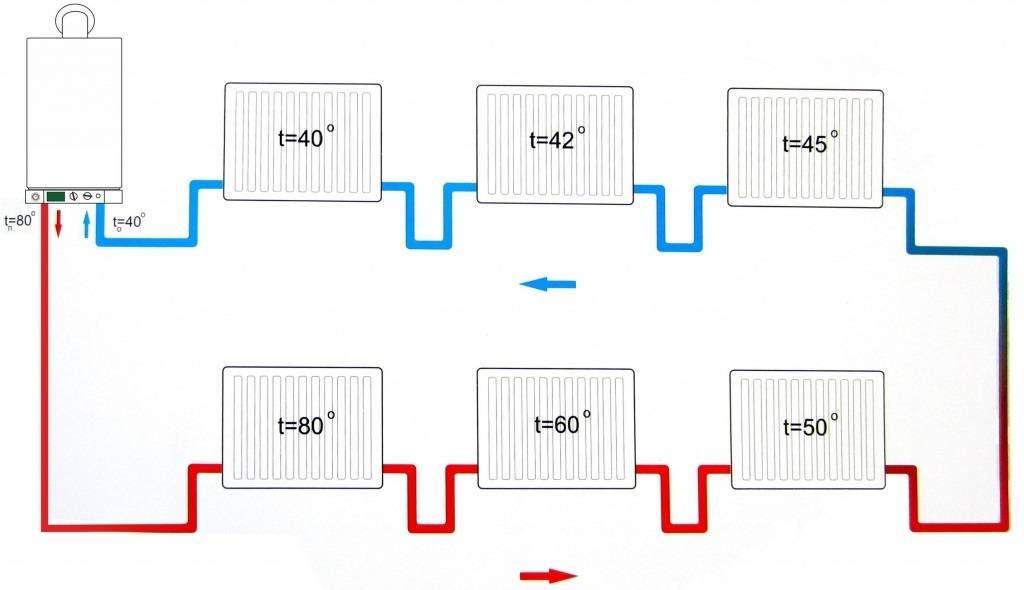

Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

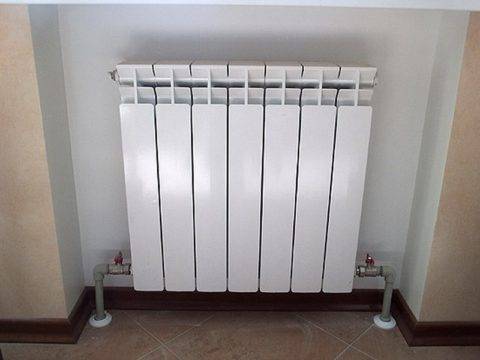

Подключение радиаторов
Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:
• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;
• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;
• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;
• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.
Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Как устроена водяная система отопления?
Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.
Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.
Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос
Циркуляция теплоносителя, на которой основаны все системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.
Вариант #1 — естественная или гравитационная
Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.
Система с естественной циркуляцией работает за счет действия естественных сил гравитации
Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.
Вариант #2 — принудительная система
Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.
Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.
Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.
Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:
Выбор оборудования
Такой ответственный процесс, как монтаж отопления начинается с подбора оборудования. На современном строительном рынке нет недостатка в отопительном оборудовании и сопутствующих ему деталях, поэтому проблемы с выбором не будет.
Основными элементами водяного обогрева являются: нагревательный котел, трубы, радиаторы и различные комплектующие, при помощи которых осуществляется контроль и управление системой. При выборе материалов и деталей для системы отопления, главное, следить за тем, чтобы все они были совместимы между собой.
Котел
Котел является основным элементом отопительной системы, и от его работы зависит комфортный микроклимат в помещениях.
Одноконтурные котлы предназначены для нагрева теплоносителя исключительно в отопительной системе, поэтому чтобы дополнительно подогревать воду для хозяйственных нужд, потребуется монтаж накопительного резервуара.
При помощи двухконтурных установок, оборудованных теплообменником или бойлером, можно напрямую осуществлять подачу горячей воды для ГВС.
Нагревательные котлы делятся на две категории в зависимости от способа установки: настенные и напольные. В большинстве случаев предпочтение отдается первому варианту, так как его мощности хватает на дом средних размеров и не требуется много места для установки.
Для громоздких и мощных напольных котлов, как правило, отводят отдельное помещение (бойлерную). Так как двухконтурный котел подразумевает установку точки разбора горячей воды в непосредственной близости, он малоэффективен в домах с несколькими ванными, тем более если санузлы находятся вдали от кухни. В таком случае вода будет прогреваться неравномерно и с ее подачей могут возникнуть перебои.
Проанализировав все нюансы данного оборудования, можно прийти к выводу, что для реализации оптимальной отопительной схемы наибольшего внимания заслуживают одноконтурные котлы настенного монтажа, которые выпускаются в комплекте с манометром, расширительным баком, предохранительным клапаном и различными электронными деталями.
Циркуляционный насос
Котлы вырабатывают тепло, а вот дальнейшее его распространение осуществляется по двум принципам: естественному и принудительному. В первом случае процесс происходит согласно гравитационному закону: горячий теплоноситель поднимается вверх, а охлажденный опускается вниз и тепло переносится от котла к трубам и радиаторам. Такая система подразумевает наклонную установку труб большого диаметра и подходит для домов площадью около 100 м².
Чтобы правильно спроектировать и реализовать обогрев дома, лучше сделать это по второму варианту с применением циркуляционного насоса, который создает напор в системе, выталкивая горячую воду по направлению к батареям.
Тепло будет быстро и равномерно распределяться по трубам, тем самым обеспечивая комфортную температуру в комнатах. Для функционирования насоса потребуется круглосуточная подача электричества, поэтому к прибору предъявляются требования энергетической эффективности.
Этим свойством обладают частотно-регулируемые агрегаты, приспосабливающиеся к гидравлическому давлению в системе.
Трубы
Среди стальных, медных и пропиленовых труб лучше сделать выбор в пользу последних. Они отвечают всем требованиям отопительной системы и позволяют правильно выполнить ее монтаж.
В большинстве случаев используют армированные пропиленовые трубы с двадцатимиллиметровым внешним диаметром. Они показывают корректную работу с теплоносителем 90 градусов, и менее подвержены линейному расширению при нагреве, а также выдерживают характерное давление для автономного обогрева. Их установка достаточно проста и осуществляется при помощи специального паяльника.
Радиаторы
Под правильным выбором подразумевается рабочая температура и состав теплоносителя, его максимальное давление, показатели инертности и теплоотдачи, соответствующие системе обогрева, указанной в проекте.
Плюсы и минусы эклектических котлов
Электрокотлы отопления для частных домов обладают как своими преимуществами, так и недостатками. Среди их достоинств можно перечислить такие, как:
- Электрические котлы не нуждаются в длительной и трудоемкой установке.
- К электрическому котлу нет необходимости присоединять дымоход или проводить трубы. Все, что требуется – это просто подключить его к сети.
- Если сравнивать с газовым котлом, то для электрического котла не нужно подыскивать отдельное помещение.
Нестандартная установка электрокотла
- По сравнению с газовыми котлами, электрокотлы на 220 для отопления домов более легкие и не такие габаритные. Также во время эксплуатации котла не нужно проводить специальных мероприятий и не предполагаются дополнительные затраты.
- Электрический котел является наиболее безопасным с экологической точки зрения, так как во время его работы не выделяется угарный газ.
- Электрический котел обладает довольно высоким показателем КПД, от 95 до 98%.
Для того чтобы подключить электрический котел к отопительной системе, нужно выбрать проводку с наиболее подходящим сечением. Это не только позволит системе работать без перебоев, но также и сведет к минимуму риск короткого замыкания.
Необходимое сечения кабеля
Есть у электрических котлов и свои недостатки, которые показывают отзывы:
- Для того чтобы подключить электрический котел, необходимо рассчитать максимально точно, сколько потребуется электрического кабеля.
- Чтобы обеспечить питание устройства, нужно проводить от щитка отдельную линию.
- Электричество является более дорогим источником энергии, чем, например, газ.
При покупке электрического котла на его выбор могут повлиять различные факторы. От таких условий, как тип системы отопления, площадь помещения, которое необходимо обогреть, уровень КПД радиаторов отопления и батарей, зависит, сколько киловатт в месяц потребуется на обогрев дома. Котлы бывают разными по мощности, а значит и потребление электроэнергии будет у них разным. Например, настенный электрический котел для отопления дома является более компактным, чем напольный, и он будет потреблять мощность от 2,5 кВт в час. Котлы с более высокой мощностью могут потреблять в час и до 20 кВт.
Электрические котлы занимают очень мало места
Посредством настенного электрического котла можно обогреть помещение или дом с площадью не более, чем 25 кв. метров. В помещениях с большой площадью его нет смысла подключать, так как он не будет эффективным. Также нецелесообразно подключать для маленьких помещений котел с большой мощностью.
Существует формула, на которую необходимо ориентироваться при выборе электрического котла. Мощность прибора должна быть примерно в 10 раз ниже, чем площадь дома. Например, если площадь дома составляет около 100 кв. метров, то потребуется электрический котел с мощностью в 10 кВт. Эти показатели являются примерными, так как есть и другие факторы, которые могут повлиять на эффективность отопительной системы. К ним можно отнести наличие теплоизоляции, расположение розы ветров и другие. От этих факторов может быть несколько снижена требуемая мощность отопительного котла.
Утепление дома позволяет использовать электрокотел меньшей мощности
Хорошим решением будет установка многотарифного счетчика. Котел можно включать в то время, когда тариф на электроэнергию является минимальным.
Одно- и двухтрубные системы отопления
Отличаться системы теплоснабжения также могут и тем, из какого количества трубопроводов они состоят.
Вариантов устройства в данном случае может быть только два: система с одной трубой и двухтрубная коммуникация:
В первом случае нагретый теплоноситель, поступающий к радиаторам, и уже остывший движутся по одной трубе. Этот вариант устройства прост в монтаже и более доступен касательно стоимости
Однако здесь важно помнить об одном отрицательном свойстве такой схемы: при движении горячей воды от одной батареи к другой часть тепла будет теряться, а обеспечить равномерный нагрев на протяжении всей отопительной цепочки очень проблематично.
Хорошей заменой системе с одной трубой станет установка двухтрубной коммуникации. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой
Производительность работы всей системы при такой схеме подключения является боле высокой.
По мнению многих специалистов, применение двухтрубной разводки должно сопровождаться установкой распределительного центра, от которого отходят все трубы с горячим теплоносителем и к которому примыкают трубы с холодной водой. Благодаря такому механизму отрегулировать движение воды в системе гораздо удобнее. Кроме того, обезопасить всю систему также можно, обустроив специальный обводной канал, именуемый байпасом, о котором уже говорилось ранее.
Таким образом, можно отметить, что собственноручный монтаж и подключение компонентов отопительной системы – это очень сложная работа, требующая не только повышенного внимания со стороны хозяев, но иногда и специальной подготовки в области строительства. Помочь в выполнении всех монтажных мероприятий могут различные фото элементов отопительных систем, а также видео, подробно описывающие весь процесс работы, начиная от расчетов и заканчивая запуском системы отопления.
Кроме того, в случае возникновения трудностей всегда есть возможность обратиться за помощью к профессиональным мастерам, способным дать нужный совет и справиться с подключением тех или иных структурных частей системы теплоснабжения.
