Пластиковая арматура для фундамента: как вязать, отзывы строителей

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
Слабая устойчивость к повышенным температурам.
Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов.

Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру.

Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

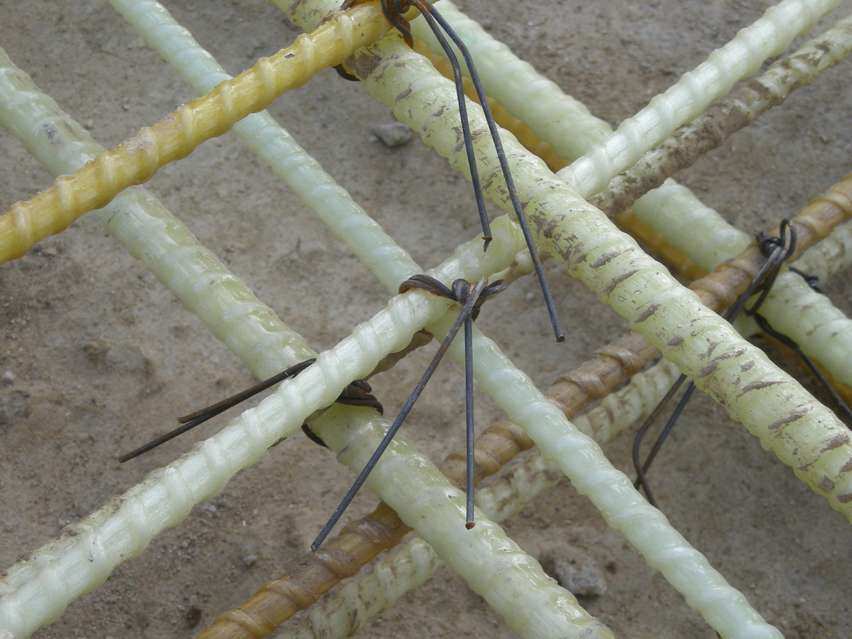

Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.

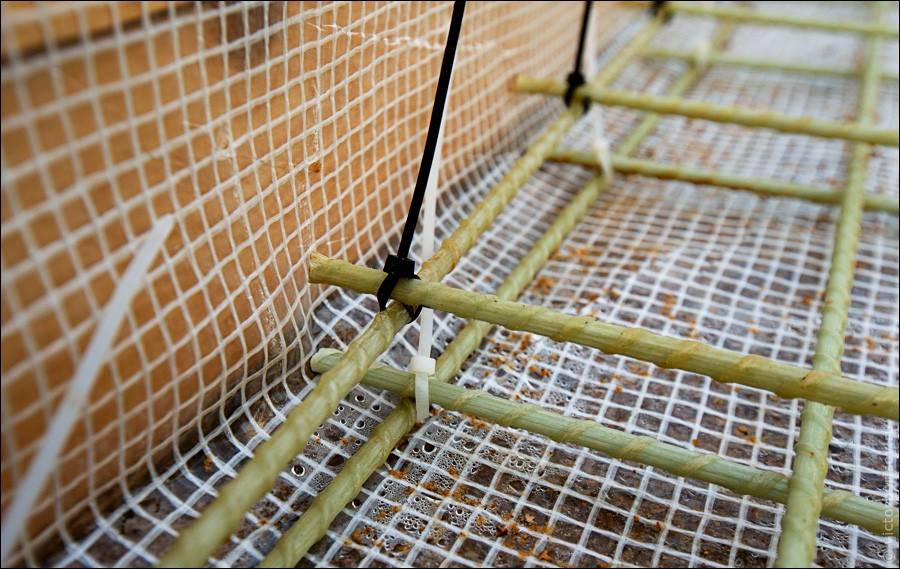

Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.

Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

установка опалубки;
разметка уровня заливки бетона;
сборка армирующего каркаса;
заливка бетона;
снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Арматура для фундамента: как выбрать?

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента. Специалисты советуют при ее выборе обращаться к официальным дилерам и надежным производителям, поскольку от качества материала будут зависеть прочность и долговечность здания в целом. Большую роль играют качество изделия, а также плотность навивки стеклоровинга по всей длине прута. Витки также должны быть залиты качественно. Материалы хорошего качества – это самый оптимальный выбор при оборудовании любого фундамента – плитного, ленточного или столбчатого. Выбирать тип следует в зависимости от того, какова несущая способность грунта, а также нагрузка на здание в целом.

Армирование фундамента необходимо для того, чтобы сделать нагрузки на основание здания более равномерными во время эксплуатации. Бетон отличается прочностью на сжатие, но его структурная целостность может быть нарушена под воздействием нагрузок. Именно при помощи арматуры и достигается большее сцепление с бетоном, соответственно, фундамент становится крепче и надежнее. Главными требованиями при выборе арматуры должны стать следующие:

обеспечение жесткого сцепления с бетоном;
долговечность;
гибкость;
устойчивость к ржавчине и коррозии.

Арматура может быть рабочей, то есть снижающей напряжение и внешние нагрузки, а также распределительной, когда нагрузка равномерно распределяется на каждый стержень – это способствует сохранению правильного расположения рабочих стержней. При помощи хомутов стержни связываются в каркас, защищая бетон от растрескивания. Поперечные прутья уберегают от возникновения наклонных трещин в фундаменте, а продольные – от вертикальных.

ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?

С одной стороны, если говорить просто о всех возможных вариантах, то композитную стеклопластиковую арматуру можно резать разными способами:

Перекусывать болторезом;
Перерубать топором;
Перепиливать ножовкой по металлу;
Перерезать углошлифовальной машинкой («болгаркой»).

Но самым правильным вариантом из всех, перечисленных выше, является применение «болгарки» с обычным абразивным или с алмазным кругом. Дело в том, что первые два способа вызывают сильное воздействие на прилегающие области арматурного стержня, приводящие к его деформации, выкрашиванию и расщеплению в этих областях. Таким образом, прилегающие концы арматурного стержня окажутся сильно расщепленными, примерно, как это изображено на фото справа (нажмите на него для просмотра в полном размере). Не пугайтесь, на самом деле на данном фото изображен отрезок композитной арматуры, разрушенной в результате проведение теста на сжатие, однако характер разрушения края в виде продольного растрескивания носит тот же характер, что и при перекусывании композитной арматуры болторезом или перерубания топором. Такое расщепление крайне нежелательно, так как образовавшиеся трещины могут быть незаметны невооруженным глазом, но идти довольно глубоко в тело арматурного стержня. Такие трещины в теле стержня композитной арматуры будут являться капиллярными каналами для попадания внутрь стержня воды, щелочи при заливке бетоном. В первом случае возникает опасность дальнейшего развития трещин вследствие циклов замораживания и оттаивания. Во втором случае усугубляется деструктивное воздействие щелочной среды бетона на арматурный стержень (теперь это воздействие оказывается не только снаружи, но и изнутри)

Обращаем Ваше внимание, что прежде, чем резать стеклопластиковую арматуру, #8212; позаботьтесь о защите глаз, рук и органов дыхания. Причем последнему уделите особое внимание! Не забывайте, что вы собираетесь резать стеклянные или базальтовые волокна и образовавшаяся пыль будет совсем ненужным гостем в ваших легких! Защититься от этой пыли можно используя респиратор

Но помните, что респиратор должен плотно прилегать к лицу, исключая возможность вдыхания пыли в обход фильтрующего элемента.

Для защиты рук от тонких, почти невидимых заноз в виде стеклянных или базальтовых волокон, имеющих толщину, сравнимую с толщиной человеческого волоса, использовать обычные х/б перчатки не годится! Вам понадобятся так называемые «спилковые» перчатки или хотя бы х/б перчатки с нанесенным на их внутреннюю сторону сплошным слоем ПВХ или латекса.

Перчатки с ПВХ покрытием

Перчатки с латексным покрытием

Наша философия честности

Мы ценим честность. Честность во всем. Это означает то, что мы никогда не станем обманывать своих покупателей в погоне за сиюминутной наживой. Мы сами отговариваем потенциальных покупателей от использования стеклопластиковой арматуры в перекрытиях, пусть даже мы тем самым потеряем покупателя. Обман в строительной отросли может привести к жертвам, но дело даже не в этом, а в том, что за нашу честность нас рекомендуют другим и мы это знаем и ценим. В работе с крупными заказчиками мы не станем обещать нереальные сроки поставки, которые заведомо считаем невыполнимыми, даже если отсутствие такого обещания с нашей стороны грозит отказом от заключения контракта на поставку. Принцип «главное ввязаться в бой, а там уже разберемся» — не наш принцип. Мы ценим своих партнеров и поэтому никогда не обманываем их, чтобы не потерять. Если же потенциальный партнер не понимает и не разделяет этой простой истины — мы с ним не станем партнерами.

Сфера наших интересов

Интересы распространяются на все новейшие технологии, применяемые в строительстве. В основном это касается новейших строительных материалов, а так же новых инструментов, оборудования и технологий, необходимых для выполнения строительных работ.

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
Мягкая вязальная проволока Ø 3-5 мм;
Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
33 х 3 = 99 (поперечные стержни для одной стороны);
99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1000 см х 2 = 2000 см (один ряд);
2000 см х 3 = 6000 см (одна сторона);
6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

2 х 17 = 34 единицы на одну сторону;
34 х 4 = 136 единиц на весь фундамент;
136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
Вертикальные стержни устанавливаются через один поперечный прут и связываются;
Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками

Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки

Горизонтальное армирование фундамента

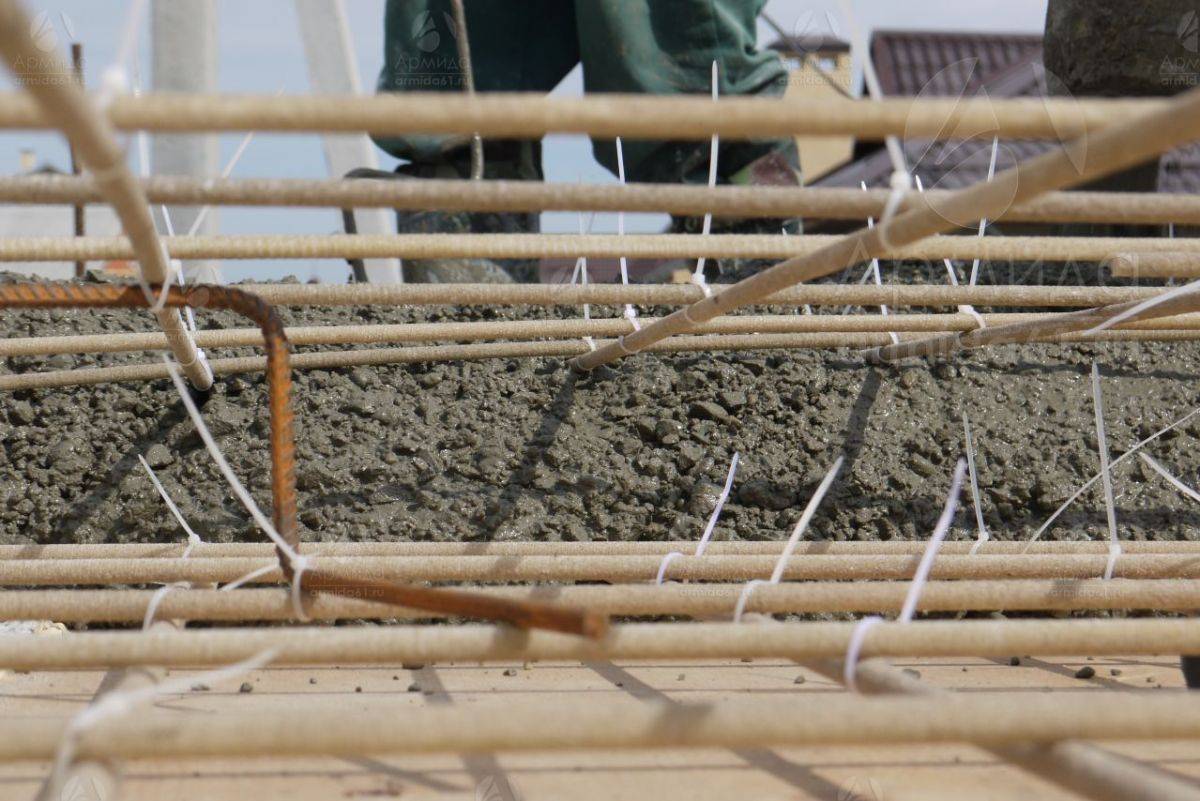

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь

Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная

При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Недостатки и мифы

Армирование композитом имеет следующие недостатки:

Помимо недостатков существуют сомнительные моменты, о которых стоит знать.

Расчетные характеристики

Расчет железобетонных элементов выполняют по СП «Бетонные и железобетонные конструкции» по 2 группам предельных состояний (ГПС).

Особенно важно это качество при армировании плит перекрытия и различных балок. Здесь деформации очень велики, поэтому армирование таких элементов композитом невозможно

Обратите внимание что ни один производитель напряженного железобетона (плиты, балки) не использует композитную арматуру. Для неё нет нормативных документов (СП, СНиП), поэтому невозможно рассчитать как она себя поведет

Исходя из этого, заверения производителей о высокой прочности материала справедливы, но на нормальную работу конструкции влияет не только прочность. По деформативности стеклопластик значительно уступает стали.

Уменьшение веса конструкции

Небольшая масса материала существенно снижает трудоемкость, но стержни не могут дать существенного уменьшения веса всей конструкции, которым добиваются уменьшения нагрузок на фундамент.

Для обоснования приводятся числовые значения:

Долговечность

Можно верить производителям композитной арматуры на слово, о том что срок службы композитной арматуры составляет 80 лет. Но сомнительными их слова делают два факта:

В каких сферах используется стекловолоконная арматура

Использование армированных прутьев из стеклопластика отмечено в крупном строительстве промышленных площадок, при возведении частных домов. Примеры использования арматуры:

Для армирования стен из разных материалов — кирпичные, газосиликатные постройки. Удается облегчить сооружение, сэкономить часть бюджетных средств.
Чтобы связать бетонные конструкции с внутренней прослойкой в виде утеплителя. Арматура — связующее звено.
Для укрепления конструкционных сооружений, которые установлены в местах, где на материал может влиять коррозия — искусственные, природные водоемы. Преимущество перед металлическими прутьями.
Возможно армирование клееной древесины. Необходимо для повышения прочности, жесткости конструкции.
При возведении фундамента ленточного типа с заглублением в землю. Возможно строительство одноэтажных домов.
Для повышения жесткости полов в частном доме.
Повышение прочности дорожек, срока службы.

Подготовка арматуры

Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:

Стеклопластиковая арматура
Вязальная оцинкованная проволока с сечением 1 мм
Вязальный крючок

Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя. Есть несколько видов крючков для вязания:

Есть несколько видов крючков для вязания:

Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.

Весь процесс делится на шаги:

Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.

Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов

Важно! В углах арматуру можно вязать только вручную, без теплового воздействия. Готовый каркас укладывается в опалубку в горизонтальном положении сеток

Готовый каркас укладывается в опалубку в горизонтальном положении сеток.

Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:

Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ

Преимущества стеклопластиковой арматуры

Рассмотрев достоинства арматуры на основе стеклопластика можно сделать правильный выбор. Строители, исходя из показателей, какой фундамент для стеклопластиковой арматуры подобрать, отдают ему предпочтение, основываясь на устойчивости к химически активным средам.

Данная характеристика определяет длительный срок эксплуатации материала, составляющий не менее восьмидесяти лет. Износоустойчивость материала сопоставима со стальной конструкцией. Легкий вес арматуры из стеклопластика исключает значительную нагрузку на фундамент строения, благодаря этому продлевается его срок службы.

Отдельно строители подчеркивают повышенную гибкость стеклопластиковой арматуры. Отгрузка стройматериала может производиться заказчику в бухтах, предварительно не нарезая отдельными прутками. Таким образом, уменьшено количество нахлестов, что снижает затраты материала.

Арматура в бухтах.

Также подобный параметр способен повысить прочность возводимой бетонной конструкции. Компактность формы упаковки позволяет поместить арматуру в багажник легкового авто, что уменьшает затраты на транспортировку материала на строительную площадку.

В строительстве композитная арматура получила широкое применение за счет вариативности температурного рабочего диапазона. Он составляет от -10 до +100 градусов. Используя материала при экстремальных температурах, технические характеристики остаются на прежнем уровне.
