Краткая Технология строительства каркасного дома
- Каркасный дом возводится на любой вид фундамента.
- Основой конструкции служит каркас, выполненный из несущих материалов. Самыми распространённым материалами для сбора каркаса дома являются: пиломатериалы различного диаметра и типа. Часто используется металлопрофиль различных марок. Каждый из каркасных материалов имеет свои особенности и различия, но одинаково эффективно образуют прочную конструкцию.
- Пустоты стен, смонтированного каркаса заполняются утеплительными материалами: минеральная вата, пенополистирол, древесно-волокнистые материалы, другие виды утеплительных материалов. Дополнительно, между облицовочной поверхностью стен и утеплителем закладывается пароизоляционные и гидроизоляционные материалы.
- Затем, каркас дома вместе со всем содержимым стен, обшивается с внутренней и внешней сторон, стеновыми материалами, такими как ОСБ плиты, цементно-стружечные панели и подобного рода материалы.
- Заключительным этапом каркасного строительства является внешняя отделка стен дома, материалами защищающими строение от разрушающих проявлений внешней среды, продлевая его долголетие. Такими материалами могут быть, все виды сайдинга, штукатурка и прочие.
слои стены каркасного дома
Ниже рассмотрим основные виды каркасных конструкций, их достоинства и имеющие недостатки.
Ценовая политика
Как уже было выше сказано, мы обращались к разным застройщикам и нам считали сметы на кирпичный, бревенчатый, пенобетонный и каркасно-щитовой дома.
И как оказалось дом в 50 кв.м. в среднем стоит около 10 000 долларов. Это именно такой дом, который построен у нас на участке. Сразу скажу, что это цена без фундамента, внутренней отделки и коммуникаций. Но в эту цену включены утеплитель, кровля, окна, двери, пароизоляция и конечно бригада рабочих.
Можно конечно такой дом построить и своими руками, но я далек от этого, работаю юристом. Поэтому прибегли к помощи специалистов, и ни разу об этом не пожалели.
А смета кирпичного дома оказалась в 3 раза дороже, бревенчатый сруб в 2 раза дороже и пенобетонный с облицовкой под сайдинг так же в 2-2.5 раза дороже.
Особенности строительства
Каркасно-рамные и каркасно-щитовые дома возводятся по схожей методике. Разница, как мы уже говорили, заключается в степени готовности облицовки. В первом случае готовый каркас обшивают «по месту» прямо на площадке. Во втором варианте на него крепят щиты, собранные на заводе.
Фундамент для «каркасника» можно выбрать любой: столбчатый, свайный или ленточный. Однако, выгоднее использовать столбы или сваи, поскольку небольшой вес здания позволяет разумно сэкономить на бетоне и арматуре.
Заглубив столбы или сваи ниже точки промерзания грунта, по их оголовкам заливают бетонный пояс-ростверк. На нем монтируют опорную раму из бруса. Для крепления используют анкерные болты, замоноличенные в бетоне.
Рис. 1 Узел крепления опорного бруса к фундаменту
После этого приступают к установке стоек, крепя их к обвязочному брусу одним из трех способов (см. рис.2)
Рис.2 Варианты крепления стоек

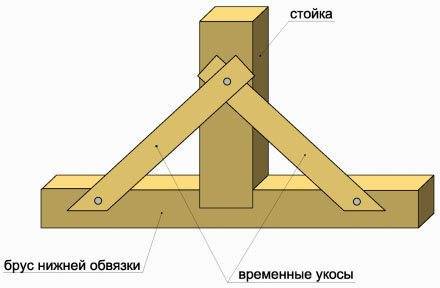

Сначала выставляют угловые стойки каркаса, а затем рядовые. Для фиксирования в вертикальном положении каждую стойку закрепляют временными укосами. Шаг стоек выбирают таким, чтобы между ними поместился лист утеплителя (50-60 см).
Верхний обвязочный брус – основу междуэтажного перекрытия фиксируют к стойкам с помощью врубок или стальных уголков.

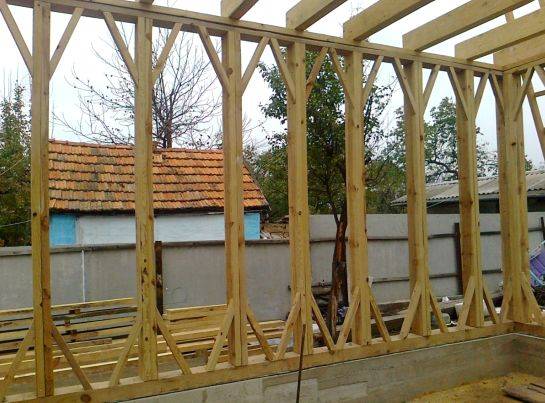

Каркасный дом для постоянного проживания будет прочным, если все несущие стойки укреплены постоянными укосами. Эту операцию проводят, проверив правильность геометрии собранных рам.
Следующий этап – монтаж балок перекрытия на верхний обвязочный брус. Сделать это можно с помощью мощных стальных уголков.
Собрав несущую основу, выполняют утепление стен каркасного дома и их обшивку. Между стойками закладывают полужесткую плиту из минваты или используют целлюлозную эковату. Для эковаты установка пароизоляции в стене не требуется, а вот для минваты эта операция является обязательной.
Толщина стенового утеплителя должна быть не менее 15 см. Такой же следует выбрать и ширину стоек каркаса (при толщине 8-10 см).
Параллельно с укладкой утеплителя делают внутреннюю и наружную обшивку. Для наружной облицовки можно использовать блокхаус или цементно-стружечные плиты (ЦМЛ).
Если вы решили снаружи отделать дом OSB или виниловым сайдингом, то не забудьте оставить между обшивкой и минватой воздушный зазор (3-5 см), чтобы водяной пар уходил в атмосферу и не конденсировался в утеплителе.
Если вас убедили в превосходных качествах пенопласта, учтите, что в этом случае придется позаботиться о дополнительной вентиляции. Этот материал не пропускает водяной пар, поэтому без принудительного воздухообмена в помещениях будет душно.
Изнутри каркас лучше облицевать экологичным материалом (древесиной или гипсокартоном)
Если для внутренней отделки решено использовать плиту OSB, то обратите внимание на класс ее эмиссии. Он должен быть E0 или Е1
Если в паспорте материала указан более высокий класс — Е2, то его не следует применять из-за повышенного испарения формальдегида.
Каркасные дома – ошибки при строительстве
При строительстве каркасных домов рекомендуется соблюдать ряд основных правил, чтобы не допустить ошибок.
Прежде всего, следует заняться созданием проекта, при этом важно учитывать площадь всех будущих помещений, этажность, дизайн, планировку и еще множество других деталей. Например, если дом будет слишком маленьким, то не стоит проводить разделение на отдельные комнаты. Такой шаг считается нецелесообразным
Такой шаг считается нецелесообразным.
В процессе сборки каркаса важно избегать применения материалов, имеющих на своей поверхности даже незначительные дефекты. Чаще всего встречается грибок, гниль или следы механических повреждений. Если же пренебречь этим правилом, то в составе каркаса окажется бревно, которое затем может привести к следующим последствиям:
Если же пренебречь этим правилом, то в составе каркаса окажется бревно, которое затем может привести к следующим последствиям:
- деревянная конструкция со временем будет полностью повержена грибком и плесенью;
- повысится теплопроводность;
- такая ошибка в строительстве каркасного дома приведет к нарушению эксплуатационных качеств материала.
Основание каркаса следует обработать специальным раствором, который сумеет предотвратить развитие гнили и грибка. Не нужно забывать о проведении гидроизоляционных работ древесного массива, расположенного около фундамента.
- Довольно часто застройщики решают не тратить много финансов на теплоизоляцию стен, поэтому значительно повышается теплопроводность конструкций. Безусловно, такое действие нельзя считать допустимым, так как при этом также образуется межстеновое пространство, которое приводит к образованию конденсата. Последствием такой ошибки строительства каркасного дома будет намокание утеплителя и потеря технических характеристик материала.
- Потолочное перекрытие должно отличаться наличием высокого уровня пароизоляции, причем желательно сделать это со стороны жилого помещения. С внешней стороны необходимо провести гидроизоляционные работы. Всем известно, что нагретые воздушные массы всегда поднимаются к потолку, поэтому при отсутствии хорошей пароизоляции они будут проникать на чердак. В результате дом станет остывать намного быстрее и это увеличит затраты на отопление.
- Если необходимо сделать подвальное помещение, то следует более тщательно обдумать план вентиляционной системы. В противном случае внутри начнет повышаться влажность, и древесина будет поражена плесенью и грибками. Такие ошибки при строительстве каркасных домов значительно снижают срок службы всего древесного массива.
- Требуется при закладке фундамента не допустить ошибку, все процессы должны выполняться по чертежам проектной документации. Главное, чтобы у дома была прочная и очень надежная основа. Если же в процессе выполнения работ будут нарушены рекомендации, то это может закончиться весьма неприятными последствиями.
К примеру, весной или осенью при обильных осадках может произойти нарушение целостности конструкции. Большая вероятность перекоса крыши, а если в качестве кровли используется шифер, то он в любом случае даст трещины.
Каркасные дома: преимущества и недостатки материалов
Ни для кого не секрет, что качество, характеристики и все прочие технико-эксплуатационные показатели дома складываются из аналогичных показателей материалов, применяемых при их строительстве
Также на этот фактор оказывает внимание и сама технология строительства, но не в такой степени, как это делают материалы. Именно по этой причине, говоря о преимуществах и недостатках каркасных домов, следует говорить о достоинствах и недостатках материалов – хотя бы тех, которые используются для возведения коробки
Их немного.
Каркас строения. В большинстве случаев для изготовления каркаса дома применяется три типа различных материалов – это натуральная древесина (брус, доска), клееная древесина и металлический профиль. Эти материалы настолько отличаются друг от друга, что даже срок эксплуатации строений, изготовленных из них, разнится между собой в десятки лет. Самый простой и недолговечный каркасный дом собирается из натуральной древесины – основной ее недостаток заключается в нестойкости материала к изменениям температуры и влажности. Натуральное дерево в большей степени подвержено гниению и нападкам различных жучков и червячков
Подходя к вопросу строительства каркасного дома из натуральной древесины, следует понимать важность антисептической обработки этого материала. В отличие от натурального дерева, клееный брус и балки показывают высокую устойчивость к перепадам влажности и температуры – достигается это за счет расположения волокон древесины в разных направлениях в процессе изготовления клееного бруса
Именно в этом моменте и заключается основная разница между натуральным и клееным брусом, которая, по большому счету, выливается в увеличение срока эксплуатации дома практически в два раза. И металл, который можно поставить вне конкуренции с древесиной – каркасные дома, изготовленные на основе стального остова, служат практически в два раза дольше, чем строения на деревянном каркасе. Естественно, за длительность эксплуатации придется заплатить больше денег.
Обшивка каркаса. Здесь без вариантов, и практически во всех 100% случаев для обшивки каркасного дома используется такой материал, как ОSB – ориентированно стружечная плита. Если говорить просто, то это прессованная стружка. Не стоит путать этот материал с ДСП, так как это две разные вещи – для производства ДСП применяют опилки, а OSB изготавливают из дробленой древесины. Несмотря на то, что этот материал имеет более или менее подходящие характеристики для данного случая, все же он не может похвастаться высокой прочностью и долговечностью. Даже его экологическая составляющая вызывает сомнения несмотря на то, что производители убеждаю в этом людей. Это как и ДСП – в одном листе может присутствовать много формальдегида, а в другом он может вообще отсутствовать. В общем, с ним нужно быть осторожным, дабы не попасть впросак.
Утеплитель. Если первые два материала в большей степени ответственны за прочность и долговечность конструкции дома, то утеплитель отвечает за уют и тепло в доме, а также за его экологичность. В каркасном строительстве применяется два типа утепляющих материалов – минеральная вата и полистирол. Как вариант, может использоваться пенополиуретан, но это удовольствие дорогое и далеко не каждому человеку по карману. Но суть не в этом – есть такое понятие, как паропроницаемость материала. Его способность проводить пары влаги, от которой зависит способность самого дома «дышать». Пенопласт и пенополиуретан в этом отношении отнюдь не добавляют преимуществ каркасным строениям.
Преимущества и недостатки каркасных домов фото
В общем, ситуация с материалами весьма неоднозначная – один и тот же материал, а вернее то или иное его качество, можно выставить как плюсом, так и минусом. И опять же, смотря с чем сравнивать – к примеру, если проводить аналогии с кирпичными постройками, то у каркасников наберется много минусов. Если же сравнивать каркасный рамочный дом с каркасным щитовым (в общем, внутри своей группы), то они вообще могут оказаться без недостатков, что и делают производители подобных строений, отвлекая человека от классических кирпичных и каменных домов, разными, отнюдь не важными преимуществами, которые мы и проанализируем дальше.
Пожароопасность и недостаточная экологичность против цены и простоты возведения
Иван, 41 год, г. Коломна
Для дачи я выбрал недорогой и практичный каркасный вариант постройки. Дом стоит уже более семи лет, за это время присмотрелся к нему, обнаружил как плюсы, так и минусы.
Из недостатков могу обозначить:
- Пожароопасность. Дом по большей части состоит из дерева и производных материалов, а это самый легковоспламеняющийся материал. Хотя даже в кирпичных и панельных домах стоит быть осторожным с огнём;
- Недостаточная экологичность. Всё же гипсокартон, стружка и клей — не самые экологически чистые материалы. Но негативных последствий лично на себе я не ощущаю, так как стараюсь по возможности проветривать свой дом;
Быстровозводимость
Небольшая, порядка 5 человек, строительная бригада потратит на возведение каркасного дома площадью порядка 100 м2 около 3-4 недель. Это не считая фундамента, но с учетом закладки свайно-винтового фундамента этот срок можно увеличить еще на месяц.
После чего можно сразу приступать к отделочным работам, ведь каркасный дом не дает усадки, в отличие от дома из бруса (необходимо выдержать паузу от нескольких месяцев до полугода) или оцилиндрованного бревна (здесь усадка может продолжаться несколько лет, но особенно активно – в первый год). На скорость постройки влияет и простота укладки инженерных систем – к примеру, просверлить деревянную стену куда проще, чем каменную.
Возможность уложить проводку, трубы и каналы вентиляции внутри стен, несомненно, добавляет эстетичности помещения, избавляя от необходимости их «маскировки».
Еще один плюс – отсутствие так называемых «мокрых циклов», что дает возможность проводить строительные работы в любое время года (хотя, естественно, лучше их проводить при невысокой влажности) и не зависеть от наличия воды.
Всесезонность строительства каркасного дома
Каркасные дома однозначно выигрывают в том, что при устройстве стен, перекрытий и крыши, полностью отсутствуют какие-либо «мокрые» процессы, поэтому работы по устройству коробки дома можно смело выполнять даже в мороз.
Стоит отметить, что несмотря на то, что технология позволяет выполнять монтаж домов в зимнее время, у данного вида строительства имеются некоторые природные минусы и ограничения:
- Сложнее работать зимой, потому что банально холодно, замерзают руки;
- Короткий световой день;
Если летом световой день позволяет работать по 10-11 часов, то зимой работы сводятся к 5-6 часам активного времени.
Выпадение снега.
Стоит заметить, что осадки в виде снега зимой представляют собой даже меньшую проблему, нежели дожди летом, так как каркас не намокает от снега. Тем не менее, рекомендуется не ходить по снегу, который выпал на межэтажное перекрытие или даже на монолитную плиту. Иначе Вы рискуете притоптать снег, быстро превращающийся в заледенелую корку, которую придётся долго и усердно счищать.
Энергоэффективность каркасного дома
Внедрение каркасной технологии совпало с тем постсоветским временем, когда люди из каких-то своих убеждений не утепляли ни дома, ни фундаменты
Тогда каркасные дома представляли собой просто идеальные решения с точки зрения изоляции, просто потому что она была.
Сейчас же люди понимают всю важность и необходимость изоляции и закладывают утепления как конструктивное решение при строительстве – обращают больше внимания на утепление наружных ограждающих конструкций, стен, фундамента, крыши и так далее.
В нынешнее время каркасные дома в сравнении с любой другой «утеплённой» технологией уже не являются первоклассным и передовым энергоэффективным решением.
Таким образом, если задать вопрос, энергоэффективен ли каркасный дом, то ответ – да. Если же спросить, эффективнее ли он, чем, например, кирпичный дом с утеплением, то ответ – скорее нет.
Каркасный дом в сравнении с утеплёнными домами не выигрывает, но и не проигрывает в энергоэффективности
Все подобные типы домов примерно одинаковы по своим энергосберегающим качествам.
Тем не менее, стоит отдать должное каркасной технологии, так как именно она 10-15 лет назад привлекли внимание к вопросу утепления домов. В то время начали сравнивать каркасные и неутеплённые каменные дома, и тогда каркасные дома выигрывали, что заставило пересмотреть политику утепления каменных домов и повлекло за собой развитие технологий утепления домов
Каркасник вчера и сегодня
Тем не менее, каркасники, адаптированные к советским реалиям, заслужили славу недолговечного, порой продуваемого ветрами жилья. Это произошло по ряду причин, в частности, из-за некоторых упрощений при копировании базовой канадской (финской, немецкой) технологии, а также применения низкосортных строительных материалов. Поэтому, в свое время, каркасные дома не смогли составить серьезную конкуренцию, традиционным российским срубам или более основательным кирпичным (каменным) сооружениям.
Новый виток развития западного способа строительства наблюдается в нашей стране последние лет 25. Учтя ошибки предшественников, используя более качественные, а также новые высокотехнологичные материалы, современниками возводятся дома, свободно конкурирующие по многим параметрам с каменными или из массива древесины. Но все же, так как в мире нет ничего идеального, при выборе проекта необходимо учитывать плюсы и минусы каркасных домов. Рассмотрим наиболее характерные из них.
Плюсы каркасных домов
Рассмотрев этапы не особенно сложного строительства, можно перейти к изучению плюсов возведения каркасных домов.
1. Экономически выгодное строительство. Это тот самый главный плюс, который часто становится определяющим при выборе типа будущего дома. Получить такой дом проще, ведь кирпич и другие материалы выйдут в разы дороже.
Фундамент также обходится дешевле, ведь каркас дома лёгкий и не несёт такой массивной нагрузки, как другие типы домов.
2. Сбережение тепла в зимнее время года. Стены каркасных домов полностью покрываются утепляющим слоем, защищающим жилище от сильных ветров и влаги.
В основном, используется минеральная вата, показатель теплопроводности которой составляет 0,033-0,036 Вт/(м*С). Блочный газосиликат с плотностью 500 кг/м3, а его теплопроводность показана в величине 0,11-0,13 Вт/(м*С). Итого, можем убедиться, что утеплитель каркасного дома окажется в 4 раза лучше и выгоднее.
3. Ощущение в доме прохлады летом.
Утеплитель зимой исправно выполняет свою работу, не позволяя обитателям каркасного дома замерзать, а в летнюю пору тот же самый слой теплоизоляции не даёт поверхностям стен чрезмерно разогреваться в жару.
Стены не нагреваются, а стало быть, не передают тепло в помещения внутри дома, как это происходит с кирпичными, бетонными и другими постройками.
4. Тепло поверхностей стен внутри дома. В сравнении с кирпичом и бетоном, стены каркасного дома всегда будут оставаться тёплыми при условии нормальной температуры внутри здания.
5. Быстрый прогрев комнат внутри дома. Все слышали о коэффициенте теплопроводности, но рядом с этим показателем есть и понятие аккумулирования тепла. Бетонные и кирпичные изделия служат отличным аккумулятором тепла, активно впитывая его в себя, но при понижении температуры внутри помещения, они это самое тепло начинают отдавать. Получается, что нагрев такой комнаты будет продолжаться дольше по времени, ведь сначала должна прогреться стена.
Но не стоит надеяться на то, что всё тепло в полном объёме возвратится в помещение.Часть тепла будет утеряна с наружной стороны постройки: вот тут мы понимаем, что подобного недостатка у каркасного дома нет.
6. Простота и быстрота возведения. Про технологию строительства было сказано выше: каркасный дом сооружается быстро и просто. Это закономерно приводит к уменьшению итоговой стоимости постройки и экономии в рабочих единицах.
7. Тонкость стен. Раньше считалось, что чем толще стена, тем теплее внутри дома. Современный подход в строительстве решил эту задачу, усовершенствовав стройматериалы.
Если сравнивать с кирпичными строениями, то вместе с утеплителем показатели толщины уже покажут отметку в 45-50 см, а то и более. Не сразу понятно, что такая толщина украдёт лишнюю площадь или снаружи, у участка, или внутри, у жилых помещений.
8. Каркасный дом можно строить в любое время года. Никаких особенных затруднений возведение такого типа постройки не приносит, главное, чтобы стройматериал был сухим.
9. Спецтехника в процессе строительства не нужна. Если для строительства других типов домой привлекают силы спецтехники, то здесь не требуется даже дорогой инструмент. А вот инструмент для работ по дереву очень даже нужен.
10. Не слишком дорогая отделка. И внутри здания, и снаружи осуществляют отделку, но в каркасном строительстве этот этап не слишком хлопотный и затратный. Внутренние помещения обшивают гипсокартоном, причём, без металлопрофильных направляющих. Гипсокартон крепится прямо на фанеру или деревянную обрешётку, сверху его покрывают слоем шпаклёвки.
11. Этот тип домов относят к строениям с высокой сейсомоустойчивостью. Если местность относится к сейсмически активным, то у каркасного дома будет существенное преимущество среди кирпичного, каменного и блочного строения, без усиления каркаса. Это обусловлено высокой прочностью дерева на разрыв.
12. Прокладывать коммуникации и провода совсем несложно. Не требуется ничего штробить и дышать пылью.
При полном соблюдении технологического процесса все плюсы остаются актуальными, но любое отступление от правил строительства может легко нивелировать все вышеупомянутые достоинства.
Знакомство с канадской технологией
Этот вид строительства хорошо известен за рубежом, однако до нас он «добрался» с большим опозданием. Из-за незнания особенностей канадской технологии строительства, характеристик материалов, используемых для конструкций, родилось большое количество мифов. Однако большая часть из них так и остается «сказками», а не былью.
Основой канадского домостроения также считают каркас из деревянного бруса, который обшивают различными материалами, затем укладывают утеплитель, снова обшивают и т. д. Но здесь рассматривается другой вид. Это дома из структурно-изоляционных панелей — сэндвичей из ориентированно-стружечных плит (ОСП, OSB), между которыми приклеен утеплитель. Чаще это пенополистирол, пенополиуретан, однако есть и другие варианты. Хорошие качества этих теплоизоляторов в рекламе не нуждаются, поэтому их очень часто используют для внешнего и внутреннего утепления жилых домов, других строений.
ОСП — плита их длинной деревянной щепы. Каждый слой в ней укладывают перпендикулярно предыдущему. По этой причине материал приобретает упругость, повышенную прочность. Следующий этап обработки — пропитка водостойкими смолами. Чтобы сделать плиты максимально надежными, их помещают под пресс, где на них воздействуют высокой температурой и давлением. Таким образом, получают стройматериал, состоящий на 90% из древесины, но сучков и иных эффектов, свойственных последней, он не имеет.
Особенность блоков СИП — очень высокая прочность, которая дает дому возможность без проблем выдерживать практически любые ветровые и силовые нагрузки. Каркас и панели — связка, из-за которой это строительство нередко называют каркасно-панельным. Из сэндвичей СИП собирают несущие стены и перегородки, перекрытия и крышу.
Для удобной стыковки элементов в одну из сторон СИП панели вмонтирован брус, в другой, противоположной, находится паз. Благодаря такому решению обеспечивается дополнительная прочность, теплоизоляция, отсутствие швов, любых щелей. Домокомплекты, изготовленные на заводе, привозят на стройплощадку промаркированными, поэтому ошибки монтажа практически исключены.
Качественная анкеровка обвязочной доски
Когда фундамент подготовлен, проводят укладку обвязочной доски на гидроизоляционный материал, основной функцией которого является защита от внешней среды. Далее производится замер диагоналей, выводятся ровные углы и стены будущего жилья
Их важно прочно зафиксировать
Для этого проводят анкерное крепление обвязочной доски с фундаментом. При этом придерживаются определенного шага.
Правильное крепление обеспечит равномерное распределение нагрузки на поверхность, исключит возможность сдвига доски при строительстве.
Возводить каркасные дома своими руками – трудоемкое дело, требующее специфических знаний. Далеко не все строители досконально обладают навыками их строительства.
