Светодиодные ленты и причины их перегорания

Принцип работы светодиодной ленты

Светодиод обладает рядом конструкционных особенностей, работоспособность прибора напрямую зависит от напряжения и качества электропитания.

Отдельные SMD-светодиоды работают от аккумулятора или блока питания, специализированная схема которого стабилизирует выходной ток в допустимом диапазоне независимо от получаемой нагрузки. Напряжение должно составлять 12 В (реже – 24 В, а в отдельных случаях – 220 В), и обеспечить его способен любой стабилизированный блок питания. Такие приспособления импульсные, они отличаются удобством и компактностью. Подойдет и аккумулятор авто, который рассчитан на требуемое напряжение.

LED-лента состоит из гибкой печатной платы, прикрепленных SMD-светодиодов и токоограничительных резисторов. На одной стороне платы нанесен слой токопроводящих дорожек, представляющих собой тонкие медные волокна, к которым припаяны диоды и резисторы, огрвничивающие ток. Иногда поверхность бывает окрашена, и тогда различить токопроводящие дорожки можно только при внимательном рассмотрении. Другая сторона печатной платы клейкая и покрыта защитной оболочкой, которая легко снимается при монтаже.

Лента разделена на сегменты, внутри которых SMD-светодиоды соединены последовательно. В каждом сегменте располагаются 3 светодиода и резисторы (1 или больше). Назначение резисторов – обеспечить номинальный ток для светодиодов и устранить излишнее напряжение. На каждый такой участок подается 12 В.

Сегменты подключены к сети параллельно, поэтому полотно можно резать на любую нужную длину по специально размеченным линиям, которые приходятся на границы участков. Устройство светодиодных лент на 12 В и 24 В полностью идентично.

Схема нужна для починки

Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

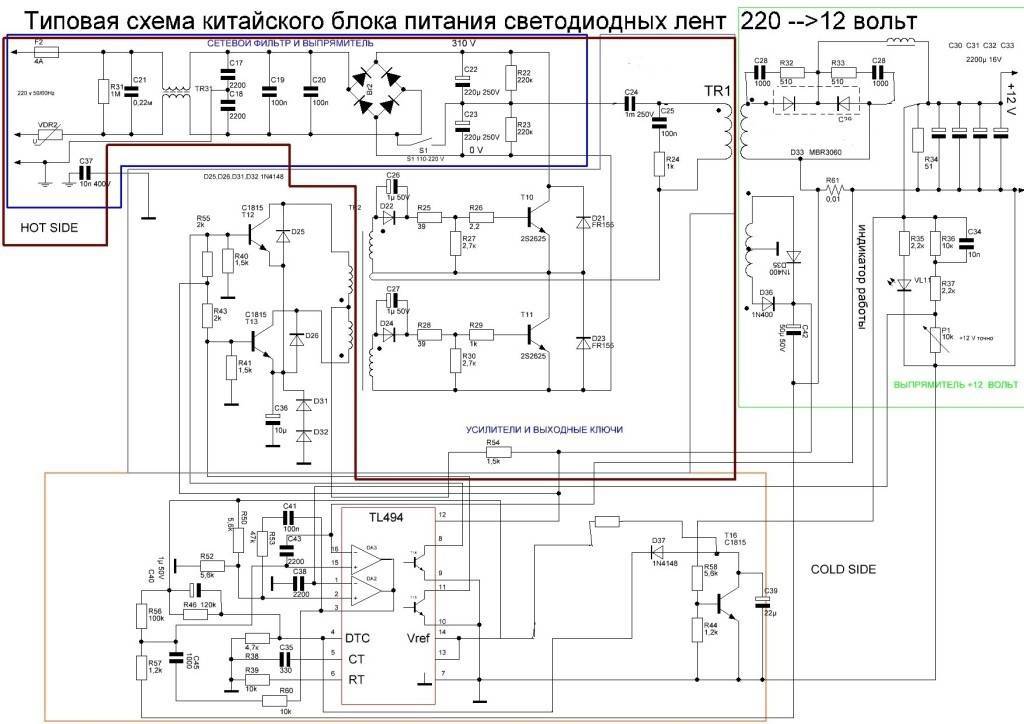

Схема блока питания

В таких устройствах наиболее часто приходят в негодность следующие компоненты:

  • TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
  • транзисторы ключевого плана Т10 и Т11;
  • конденсаторы С22 и С23, а также С30-С33;
  • сдвоенный диод D33.

Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

Схема нужна для починки

Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

Схема блока питания

В таких устройствах наиболее часто приходят в негодность следующие компоненты:

  • TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
  • транзисторы ключевого плана Т10 и Т11;
  • конденсаторы С22 и С23, а также С30-С33;
  • сдвоенный диод D33.

Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.

Причина № 2 – напряжение в сети

На этой причине следует остановиться подробнее, т. к. вызывает ее несколько факторов. Может возникнуть вопрос, почему же тогда при резких скачках напряжения не сгорает бытовая техника и электроника. Тут все просто – все современные приборы оснащены стабилизационными или защитными устройствами, которые вполне способны сдержать кратковременные резкие скачки напряжения, а уже после скачка, работая, к примеру, при повышенном токе, хоть и с нагрузкой, но вполне сносно работают дальше.

А вот с лампами накаливания немного сложнее. Напряжение из сети идет непосредственно на прибор, без какой-либо защиты, а потому такая лампочка принимает весь удар на себя.

К тому же есть один небольшой секрет, зная который, можно сделать так, чтобы световые приборы с нитью накаливания продолжали работать даже после скачков напряжения, при условии, конечно, что они не слишком велики.

Устранение

Все, кто сталкивался с подключением патрона к сети, знают, что питание приходит на него по двум проводам. Но обычно никто не придает значения тому, какой из проводов на какой контакт подведен

А ведь это важно, и производители ламп накаливания производят их по определенной схеме. Она предусматривает тот факт, что фазный провод должен подходить к центральному контакту патрона, а нулевой – к периферийному

Именно правильное подключение может помочь лампе накаливания не взрываться.

Как устроена люстра

Конструкцией приборов с пультом управления предусмотрены модульные блоки. Ключевые узлы: светодиодные светильники, блок питания, контроллер (блок радиоуправления). Причем существуют разные модели: исключительно с осветительными элементами на базе диодов; комбинированный вариант, в котором предусмотрены галогенные лампочки и светодиодные излучатели. Присутствие контроллера в конструкции делает осветительный прибор с пультом управления намного более функциональным, так как с его помощью можно изменять режимы освещения.

От контроллера отходит пять проводов: четыре с одной стороны (три фазы, один ноль); один с другой (антенна), который никуда не подключается. Благодаря тому, что светодиодный блок соединяется с блоком питания, такой прибор можно подключать к электросети.

Если помимо диодов установлены и галогенные лампы, то для работы последних также требуется питающий элемент в виде понижающего трансформатора. Каждый из блоков питания для источников света должен соответствовать им по уровню нагрузки. Конструкция пульта управления: транзисторы и микросхема, функция которой заключается в кодировке команд с дальнейшей их передачей.

Это интересно: Как рассчитать расстояние между светильниками? (видео)

Как выбрать качественную светодиодную лампочку

По своему внешнему виду светодиодные лампы мало отличаются от стандартных – есть стеклянная колба и цоколь. Изменению подверглась «начинка». Вольфрамовая спираль заменена на встроенный светодиод. Для излучения элементу не требуется высокого напряжения, которое есть в домашней сети, поэтому все приборы дополнены преобразователем – драйвером.

Различается несколько видов светодиодных элементов:

  1. Стандартные. Модели с потреблением энергии 30-40 Вт/час. Средний показатель потребления 5-12 Вт/час. Товар отличается долговечностью и работает от 3 лет. В процессе свечения лампы мало нагреваются, могут применяться в светильниках из любого материала. Минусы: цена от 3$, слишком часто подделываются. Плюсы:
    • экономичное энергопотребление;
    • безопасность: нет газов, нити накаливания;
    • длительный срок службы;
    • разнообразие форм.
  1. RGB. Благодаря встроенным светодиодам, лампы могут «играть» разными цветами радуги. Несмотря на хорошие осветительные способности, лампы не используются для стандартного освещения, скорее для декоративных светильников. Минусы: цена от 4$, не подходят для освещения стандартного типа. Плюсы:
    • экономность расхода;
    • долговечность;
    • минимальная температура нагревания;
    • декоративный эффект.
  1. Аккумуляторные. Могут быть 2 видов: работать от сети и переходить на аккумуляторное обеспечение или быть полностью автономными. Лампы хорошо приспособлены к аварийным и климатическим условиям, работают 3-5 лет. Минусы: цена от 6$. Плюсы:
    • при выключении света автономный светильник работает 8-10 часов;
    • хорошее качество освещения;
    • длительный срок эксплуатации;
    • большая рабочая амплитуда температур от -60 до +60С;
    • можно использовать как отдельный осветительный прибор.

Также в продаже есть лампы с пультом управления. Это модели, помогающие созданию светового шоу, использования в системе «умный дом». Стоят лампы от 10-12$ и кроме наличия автономного управления, ничем не отличаются от стандартных бытовых приборов.

Выбирая светодиодные лампы для дома, важно учитывать следующие параметры:

  1. Мощность, световой поток. Потребляемая мощность расходуется на нагрев и освещение. Чтобы определить уровень света прибора, необходимо энергопотребление старой лампы разделить на 8. Если раньше в светильнике горела лампа на 100 Вт, светодиодную стоит покупать с маркировкой 11-13 Вт. Матовая колба снижает уровень освещения на 30-35%.
  1. Цветовая температура. Это определение потока света. Кому-то нравится теплый, а кто-то хочет холодный нейтральный свет. Цветовая температура определяется так:
    • 1800-3400 К – желтоватый световой луч;
    • 3400-5000 К – нейтральный оттенок без желтизны;
    • 5000-6600 К – оттенок с синевой.
  1. Тип цоколя. Есть цоколи резьбовые (цоколь E14, E27), штырьковые (GU10, GU 5.3). При выборе цоколя нужно ориентироваться на тип патрона в осветительном приборе. Например, штырьковые подходят для точечных светильников, где лампу проще вставить, чем вкрутить.
  2. Радиатор. Это алюминиевая манжета, расположенная между цоколем и колбой. Радиатор нужен для отведения лишнего тепла и продления срока службы лампы.

Угол излучения

Тут нужно обращать внимание на маркировку: VNSP – угол излучения не более 8⁰, освещение малой зоны перед лампой; NSP – угол излучения 5-15⁰; SP – 15-20⁰, пучок света может осветить поверхность до 150 мм диаметром; NFL – 24-30⁰ малой объем светового луча; FL – 35-50⁰, хватит для кладовки и других малоформатных комнат; WFL – 50-60⁰, хватит для маленькой ванной или спальни 12-15 м2; VWFL – от 60⁰, широкий световой поток

И все же, какую светодиодную лампу выбрать для дома? Советы специалистов:

  1. Для малоформатного помещения подойдет лампа 8Вт.
  2. В спальню, холл можно ставить лампы мощности 14Вт с широким световым потоком.
  3. Изделия с излучением под углом до 30⁰ являются вспомогательным, не основным источником освещения.
  4. В студию, большую гостиную пригодятся лампы до 22Вт с углом освещения от 50⁰.
  5. Если в доме постоянно происходят перебои со светом, пригодятся аккумуляторные СД-лампы.

Обзор производителей

Экономные и практичные светодиодные лампы сегодня входят в 10-ку самых подделываемых товаров. Вне зависимости от производителя продукции, качественная лампа не может стоить дешево. Проверить качество продукции поможет масса изделия: легкий товар не оснащен драйвером, а значит, это подделка.

Производители, товары которых проходят многоступенчатую проверку и соответствуют заявленным показателям экономности, долговечности:

  • Feron;
  • Camelion;
  • Jazzway;
  • Navigator.

Компании выпускают широкий ассортимент изделий с различными показателями мощности, угла освещения и теплоты луча.

Как починить светодиодную ленту

Если один из чипов перегорел, его можно заменить и полностью восстановить работу подсветки. Когда речь идет о поломке СОВ пластины, ремонт не поможет. Для начала нужно приступить к проверке тестером, затем выпаять повреждённый диод, соединить цепь без него или с другим элементом. На большинстве изделий печатная плата изготовлена из алюминия. Этот материал необходим для эффективного отвода тепла на радиатор.


Строение LED-ленты.

С обратной стороны также находится подложка для отвода тепла, её припаивают к токоотводящей дорожке. В процессе демонтажа её также придётся отпаять. Если печатная плата пластиковая, здесь тоже присутствуют такие дорожки. Опираясь на материал, необходимо подобрать правильный метод пайки. Для работы понадобятся следующее:

  • лезвие;
  • тестер;
  • держатель;
  • пинцет;
  • флюс;
  • паяльник (рекомендуется, чтобы его жалобы было тонким). Для стандартного паяльника жало придётся сделать самостоятельно. Для этого подойдет медная проволока.

Чтобы снять алюминиевую плату, корпус отделяется от платы. Для этого можно использовать нож. К основанию плата обычно припаяна двумя проводами, их нужно отпаять. Для удобства ленту можно зафиксировать в держателе. На следующем этапе проверяется каждая дорожка с помощью тестера. Поскольку перегоревший диод заметно невооружённым глазом, этого делать не обязательно. Но по мнению мастеров, проверка нужна, так как светодиод не всегда меняет внешний вид после перегорания.


Перегоревший диод.

Также следует осмотреть качество пайки. Если на производстве допустили брак, это повлияет на срок службы диодов. Когда сгоревший чип будет определен, алюминиевая плата закрепляется в держателе. Далее нужно взять паяльник и пинцет. Горелка должна находиться с другой стороны платы. Когда пайка размягчится, диод снимается пинцетом. Новый чип необходимо успеть закрепить до того, как основание из алюминия остынет.

Другие причины перегорания светодиодных ламп

Вы снизили количество вредных факторов до минимума, но лампы все равно выходят из строя. Отчего это происходит? Есть еще две причины:

  • слишком частое включение и выключение;
  • плохой источник питания.

Частое включение-выключение ламп

При включении света происходит бросок тока через сглаживающий конденсатор. Поэтому возникает опасность перегорания предохранителя или токоведущей дорожки. Чтобы избежать такой проблемы, не нужно постоянно переключать освещение. LED-светильники экономичны, и лишний час работы не ударит по бюджету.

Преобразователь напряжения

Отсутствие защиты от перепадов напряжения — основная проблема ламп бюджетного ценового сегмента. Стабильный ток для работы светодиодов обеспечивает драйвер. Часто именно он выходит из строя по описанным выше причинам. Проверьте наличие напряжения на выходе блока питания, а также целостность всех светодиодов.

Качественный свет очень важен для вашего здоровья и зрения, но дешевая продукция – это удар по бюджету. Лампы часто сгорают, коэффициент пульсаций, качество цветопередачи не соответствуют нормативам. Следите за состоянием ваших светильников, выключателей и проводки, чтобы избежать преждевременной “смерти” ламп. Тогда вы избежите излишних трат.

Классические лампочки Ильича чаще стали заменять на современные LED-светильники. Светодиоды надежнее, имеют несколько вариантов свечения (дневной, холодный, теплый, другое). Срок службы ламп выше чем у классических в несколько раз – производители заявляют о десятках тысяч часов, но на практике подобные осветительные механизмы перестают работать гораздо быстрее. Чтобы понять, почему перегорают светодиодные лампы, необходимо ознакомиться с причинами.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт. Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Светодиодная лента со временем тускнеет. Светодиодная лента стала тускло гореть.

Если ваша светодиодная лента со временем тускнеет, разберем основные причины. светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя причинами:

1) Входное напряжение в светодиодной ленте упало ниже расчетного напряжения

Чтобы определить, какая из этих двух проблем виновата, сначала определите входное напряжение в точке, где светодиодная лента подключена к источнику питания (то есть первая пара медных контактных площадок). Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для светодиодной ленты 12 В), вы, вероятно, видите проблему с источником питания или слабым / корродированным соединением между светодиодной лентой и источником питания. Хорошей новостью является то, что ваша светодиодная лента, вероятно, в хорошем состоянии, и простая исправление проводки или замена блока питания решит вашу проблему.

2) Сами светодиоды теряют яркость

Если в первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для системы 12 В), но вы все еще видите падение яркости, у вас могут возникнуть серьезные проблемы со светодиодной лентой.

Светодиоды, как правило, рассчитаны на срок службы более 36 тыс. Часов , но некоторые продукты более низкого качества могут привести к непредсказуемым последствиям при проектировании и изготовлении. В таких ситуациях ваш единственный выбор – полностью заменить светодиодную ленту, если светодиодная лента стала тускло гореть.

Причины со стороны потребителя

Если же вы покупаете продукцию от проверенных брендов, но при этом быстро перегорели все светодиодные лампы, которые вы устанавливали – причина кроется явно в чем-то другом

В таком случае нужно обратить внимание на следующие пункты:

  • Проблемы с домашней проводкой. В старых домах часто наблюдается неблагоприятная ситуация с подачей электроэнергии. Алюминиевая проводка не обеспечивает должной защиты сети, кроме того, в монтажных коробках могут находиться скрутки проводов. Особенно опасны соединения меди и алюминия, это категорически запрещается правилами эксплуатации электроприборов. В идеале всю алюминиевую проводку следует как можно быстрее заменить на медную. Но если это в ближайшее время не входит в ваши планы – хотя бы исключите нагревающиеся скрутки и организуйте аккуратное соединение. Один из лучших вариантов для наведения порядка – специальные клеммы.
  • Исправность выключателя. Эта деталь также играет важную роль в вопросе правильной работы лампочек. Необходимо тщательно проверить качество соединений, натянутость проводов, отсутствие искрения и прочность монтажа устройства. Если замечены малейшие недочеты – их нужно сразу же исправлять. Эксплуатировать такие приборы просто опасно.
  • Дефекты патронов. Помимо уже упомянутой скрутки проводов, которая может присутствовать и в осветительных приборах, на продолжительность службы лампочки могут влиять проблемы с патронами. Главные факторы – подгоревшие или загрязненные контакты, в результате чего происходит периодическое искрение. Также может ослабевать прилегание металлических пластинок, что приводит к постепенному перегреву вследствие скачков напряжения. При выявлении подобных проблем можно заняться устранением дефектов, но проще сразу же поменять патрон на новый. Эти изделия довольно дешево стоят, а срок их эксплуатации может длиться годами.
  • Перепады напряжения в электросети. Если подача электричества в доме или квартире не радует стабильностью, постоянно происходят скачки тока и меняется его значение – только качественная продукция способна выдержать такую «жизнь». В хороших европейских лампах установлены стабилизаторы напряжения, поэтому устройства могут работать в широком диапазоне входящего тока. Дешевые безымянные приборы попросту лишены какой-либо серьезной защиты, а потому их быстрое перегорание – закономерность в данной ситуации.
  • Нюансы эксплуатации. При покупке LED-ламп следует понимать, что они требуют аккуратного обращения и вам предстоит пересмотреть некоторые бытовые привычки. Например, большой вред наносит лампочкам частое включение и выключение света. При этом срок их службы резко уменьшается. Также негативно влияет на продолжительность работы устройств наличие выключателей с подсветкой. В таком случае может наблюдаться мерцание или постоянное тусклое освещение в комнате. Еще один фактор – неправильная схема подключения. Особенно актуально это для точечных светильников, расположенных в натяжном потолке. Неправильно выбранный или неподходящий блок питания также может привести к прекращению работы осветительных приборов.

Светодиодные лампочки на 12 ВольтИсточник lampaexpert.ru

Внутреннее устройство светодиодной лампочкиИсточник lifehacker.ru

Сравнение светодиодных и энергосберегающих ламп

Чтобы определиться в выборе светодиодных или энергосберегающих ламп, нужно знать информацию как об их достоинствах, так и о недостатках. Самые яркие, долговечные и энергоэффективные варианты на сегодняшний день – это светодиодные и люминесцентные «экономки». Оба варианта обладают хорошим соотношением выработанного люмен к потреблённому ватту. Однако в пользу второго варианта говорит более низкая стоимость. В свою очередь, средний срок эксплуатации светодиодов в 5 раз больше. Следовательно, можно заплатить дороже, но в будущем сэкономить время и деньги. Ведь лучше один раз приобрести лампочку, которая будет работать длительное время, чем чаще покупать более дешевый вариант, что прослужит гораздо меньше. Разница в цене с лихвой окупается в перспективе.

Сравнительная таблица различных ламп

  • «экономки» эти лампочки хорошо работают при постоянной нагрузке. Частые включения и выключения быстро их изнашивают. Далеко не лучший выбор для установки на кухню, в коридор, ванную комнату или туалет;
  • узкий диапазон рабочих температур не позволяет устанавливать люминесцентные лампы на открытом воздухе. Они также хуже работают при высокой влажности, поэтому баня или ванная – тоже не выбор;
  • люминесцентные лампы слабо поддаются диммированию – плавному изменению яркости свечения через специальный драйвер;
  • если у энергосберегающей лампы отошёл люминофор, то она начинает светить в инфракрасном и ультрафиолетовом спектре. Исходя из техники безопасности тут нужно проводить замену, даже если прибор продолжает работать;
  • светодиодные лампы, на самом деле, не горят по 25-30 лет, как нам обещает производитель, потому что никогда не эксплуатируются в идеальных условиях. В среднем, их срок службы составляет 2-4 года;
  • к сожалению на рынке много недорогих низкосортных моделей, которые светят слишком ярко и с сильной пульсацией;
  • светодиодная лампа стоит до 5 раз дороже энергосберегающей;
  • для долгой эксплуатации светодиодная лампа должна находиться в светильнике с хорошим отводом тепла, дело в том, что высокая температура перегревает светодиод, и он сгорает.

Потребляемая мощность, КПД, световая отдача и естественность излучения

Обе разновидности светодиодных и энергосберегающих видов несколько дороже обычных ламп накаливания. А выгода от их использования заключается в заметно меньшей мощности потребления. Причем по мере роста стоимости электроэнергии значение этого фактора будет только расти. Светодиодный источник обеспечивает более высокую световую отдачу и его освещение больше подходит на ествественное. СД-лампа экологически безопасна, при отказе ее можно просто выбросить в мусорное ведро.

Определиться в выборе, светодиодные или энергосберегающие, помогает и информация о недостатках:

Стабильность излучения

Сравним обычные грушевидные лампочки и СД-лампы. «Энергосберегайки» создаются на примитивном пусковом регуляторе, что приводит к мерцанию генерируемого света. Глаз его практически не замечает. Но медицинские исследования показали его явно выраженное отрицательное влияние на общее психофизическое состояние человека. В отличие от них, механизм функционирования СД-лампы таков, что мерцание ее излучения не может появиться в принципе вне зависимости от уровня использованных технических решений и, соответственно, стоимости.

Рабочая температура

Во включенном состоянии СД-лампа остается холодной, исправная люминесцентная нагревается до примерно 50°С. В случае выхода из строя управляющего блока температура заметно возрастает. К счастью, из-за ее высокой эксплуатационной надежности это случается редко. Фактически, учитывая относительно невысокую рабочую температуры энергосберегающей лампы ее следует признать равнозначной светодиодной.

Эстетика

В современном мире высоких запросов, изготовитель способен придать стеклянной колбе энергосберегающей лампы самую разнообразную форму. Широко распространены, например, спиральные колбы.

Энергосберегающая лампочка со спиральной колбой

Такая форма позволяет использовать светильники как элемент декора помещения.

Что касается СД-ламп, они напротив внешне обычно не отличаются от традиционных ламп накаливания с шарообразной колбой, что видно на рисунке.

СД-лампа с традиционным дизайном

Этапы проверки работоспособности БП

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

  • вскрываем блок;
  • осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

Лопнувший конденсатор

  • далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
  • после этого проверяем микросхему TL494 (аналог KA7500).

Микросхема KA7500

Чтобы проверить TL494 своими руками делаем следующее:

  • отключаем напряжение в 220 В;
  • на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;
  • после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
  • с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
  • далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
  • чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
  • если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Строение блока питания

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается. Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

Причины частичного перегорания светодиодной ленты

К сожалению, жесткая конкуренция отнюдь не всегда оказывается стимулом к повышению качества продукции. Конечно огромную роль играет качество светодиодов, это зависит от типа и поколения элемента который используется в ленте. Поэтому многие продавцы традиционно вполне успешно увеличивают объемы продаж путем снижения цен.

Но даже в том случае, если лента на радость покупателю продолжает функционировать, спустя некоторое время она утратит яркость свечения примерно на 30-40% от первоначальных показателей. И пользователь снова окажется разочарован.В принципе срок службы светодиодных лент достаточно длинный. Но только в том случае, если речь идет о качественном осветительном оборудовании, изготовленном с полным соблюдением технологического процесса.


Частичное перегорание светодиодной ленты

Многие потребители светодиодной продукции не задумываются о том, может ли перегореть светодиодная лента со столь низкой рыночной стоимостью. В результате они становятся обладателями продукта с минимальным содержанием меди или вообще на фольге, с некачественными диодами и резисторами и отпадающим клеевым слоем, который был изготовлен трудолюбивыми жителями Поднебесной в каком-нибудь подвальном цехе.

Если вы сделали выбор в пользу дешевой и заведомо некачественной светодиодной продукции, вас не должен удивлять тот факт, что спустя небольшое количество времени светодиодная лента перестала подавать признаки жизни. Мало того, Вы должны быть готовы морально и к следующим малоприятным неожиданностям:

  • пестрота свечения;
  • утрата яркости свечения;
  • неравномерное свечение от начала к концу ленты;
  • низкое качество клея.

При этом все претензии к продавцу окажутся бесполезными. В лучшем случае он посетует на китайское качество, а в худшем попросту откажется разговаривать.

Основные выводы

Блок защиты устраняет перепады напряжения в сети, обеспечивая длительный срок службы галогенным и прочим энергосберегающим и светодиодным лампам. Чаще всего причиной перегорания лампочек являются:

  1. Скачки напряжения.
  2. Фатальное повышение силы тока.
  3. Наведенная пульсация.
  4. Паразитарная пульсация.

Для надежной защиты энергосберегающих ламп и светодиодных светильников необходимо в начало электросхемы установить параллельно или последовательно (в зависимости от конструкции) специальный блок. При его выборе нужно учесть суммарную мощность электроприборов, а также напряжение на входе и выходе и условия будущей эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
