Утепление пола в каркасном доме
Процедура утепления пола непосредственно зависит от фундамента, но так как все каркасные дома в основном воздвигаются на винтовых сваях, то на этот фактор мы и будем обращать внимание при выполнении теплоизоляции пола
Независимо от того, на каком виде материала вы решили остановиться для утепления каркасного дома, все работы необходимо начинать с гидроизоляции. Также, несмотря на саму гидроизоляцию, снизу подпола должна быть сооружена платформа, на которой и будет держаться вся конструкция из гидроизоляции и утеплителя
При достаточно высоком расположении дома над уровнем земли под полом сооружается специальная мембрана для изоляции Стоит обратить особое внимание на герметичность стыков для избегания возникновения сквозняков. Далее снизу поверх гидроизоляции прибивается доска. Стоит отметить, что сам размер доски и шаг при монтаже не играют большой роли Здесь главное, чтобы они не превышали 50 сантиметров и служили хорошей основой для пластов минеральной ваты
Для усиления конструкции пола часто доску набивают совершенно без зазоров. Если же не имеется возможности подлезть под дом, то под лаги пола сначала набивается доска, а уже потом крепится мембрана, которая должна располагаться изнутри дома. Когда процесс подготовки основы закончен, необходимо переходить непосредственно к укладке самой минеральной ваты. Обязательно обратите внимание на то, что в этом случае ни в коем случае не допускается наличие каких-либо пустот. Для этого вата обязана прилегать друг к другу очень плотно. Для более удобного выполнения монтажа, расстояние, которое будет между лагами, подбирается заранее и напрямую зависит от вида утеплителя, планируемого к использованию. Ширина самой плиты не должна превышать 60 сантиметров. Стоит обратить внимание и на тот факт, что толщина слоя материала для утепления составляет около 15 сантиметров и напрямую зависит от того региона, где планируются работы по возведению каркасного дома
Стоит отметить, что сам размер доски и шаг при монтаже не играют большой роли Здесь главное, чтобы они не превышали 50 сантиметров и служили хорошей основой для пластов минеральной ваты. Для усиления конструкции пола часто доску набивают совершенно без зазоров. Если же не имеется возможности подлезть под дом, то под лаги пола сначала набивается доска, а уже потом крепится мембрана, которая должна располагаться изнутри дома. Когда процесс подготовки основы закончен, необходимо переходить непосредственно к укладке самой минеральной ваты
Обязательно обратите внимание на то, что в этом случае ни в коем случае не допускается наличие каких-либо пустот. Для этого вата обязана прилегать друг к другу очень плотно
Для более удобного выполнения монтажа, расстояние, которое будет между лагами, подбирается заранее и напрямую зависит от вида утеплителя, планируемого к использованию. Ширина самой плиты не должна превышать 60 сантиметров. Стоит обратить внимание и на тот факт, что толщина слоя материала для утепления составляет около 15 сантиметров и напрямую зависит от того региона, где планируются работы по возведению каркасного дома
Очень важно обращать внимание и на саму толщину лаг пола. Как показывает практика, толщина в ленточном всех слоев ваты бывает немного меньше самой ширины доски. Очень важно учитывать тот нюанс, что каждый слой ваты обязательно должен закрывать стыки предыдущего слоя
Очень важно учитывать тот нюанс, что каждый слой ваты обязательно должен закрывать стыки предыдущего слоя
Сверху утеплителя из минеральной ваты необходимо распределить и хорошо закрепить мембрану для пароизоляции
Очень важно учитывать тот нюанс, что каждый слой ваты обязательно должен закрывать стыки предыдущего слоя. Сверху утеплителя из минеральной ваты необходимо распределить и хорошо закрепить мембрану для пароизоляции
Она необходима для защиты изнутри от воздействия влаги, а также в качестве дополнительной защиты от ветра
Для создания максимальной герметичности стыки проклеиваются при помощи двустороннего скотча. Завершающим этапом служит укладка фанеры или ОСБ-плиты, которая станет основой для дальнейшей отделки
Она необходима для защиты изнутри от воздействия влаги, а также в качестве дополнительной защиты от ветра. Для создания максимальной герметичности стыки проклеиваются при помощи двустороннего скотча. Завершающим этапом служит укладка фанеры или ОСБ-плиты, которая станет основой для дальнейшей отделки.
В заключение стоит отметить, что помимо приведенных выше методов и материалов для утепления полов в каркасном доме своими руками, существует множество других способов.
Особенности каркасного строения
Каркасный дом можно строить на легком фундаменте
Каркасная технология обуславливает ряд факторов, которые необходимо учитывать:
- Строение очень легкое. Для него сооружают легкий фундамент. На участках с низким уровнем грунтовых вод достаточно столбчатого основания, для более сложных, с пучинистыми почвами – свайного. Изредка используют ленточный мелкозаглубленный. На конструкцию чернового пола влияет тип фундамента. В здании на ленточном основании можно класть пол на грунт.
- Для утепления можно использовать любые материалы, однако предпочтение отдается негорючим, поскольку деревянный каркас и обшивка на базе фанеры и так делают дом пожароопасным.
- Для каркаса и для лаг в каркасном доме берут только хорошо высушенную древесину. Таким образом предупреждают усадку и рассыхание дерева.
- Черновой пол настилают до сооружения каркаса стен. Это особенность канадской технологии.
- При обустройстве чернового пола второго этажа или мансарды пирог включает шумоизоляцию, например, слой акустической ваты. Каркасное строение хорошо проводит звук, чтобы избавиться от лишнего шума, необходимы дополнительные меры.
Крепёж
Деревянную конструкцию пола каркасного дома собирают с помощью гвоздей либо саморезов, предназначенных именно для дерева. Гвозди должны иметь длину, превышающую толщину прибиваемой доски в 2 раза (если забивать поперёк волокон) или в 2,5 раза (если забивать вдоль волокон древесины). Для саморезов эти требования менее жёсткие, в 1,7 – 2 раза соответственно. В случае если необходимо соединить толстый брус, используют либо болтовое соединение (при продольном сплачивании), либо металлические уголки (при соединении в торец). Подчеркнём, что соединение должно быть прочным и надёжным, в противном случае полы будут скрипеть при ходьбе.
Как сделать правильный бетонный пол в деревянном или каркасном доме
В деревянном или каркасном доме обычно делают полы первого этажа на деревянных лагах. Деревянные лаги пола опирают на грунт или концы лаг (балок) висят на стенах фундамента или цоколя дома.
Деревянные полы первого этажа менее долговечны, боятся влаги, недостаточно устойчивы к механическим воздействиям, обладают низкой звукоизолирующей способностью. На таких полах сложно сделать полноценный теплый пол. Имеются проблемы при устройстве полов во влажных помещениях деревянного или каркасного дома — ванной комнате, котельной и т.п.
Устройство же цокольного железобетонного перекрытия выгодно только для дома с подвалом.
Для частного дома без подвала самой выгодной конструкцией пола первого этажа является устройство бетонного пола по грунту.
К преимуществам бетонного пола по грунту при ленточном фундаменте относится следующее:
- Не боятся влаги, прочные и долговечные.
- Хорошая звукоизоляция, отсутствуют вибрации.
- Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения радиоактивного почвенного газа радона.
- Отсутствие холодного подпола уменьшает глубину промерзания грунта в основании фундамента.
- Бетонная плита и грунт способны аккумулировать тепло. Это особенно выгодно, если дом построен по каркасной технологии, где стены не могут аккумулировать тепло.
- Бетонная стяжка позволяет монтировать обычную систему «теплый пол».
- Коммуникации, уложенные в таком полу, не нуждаются в утеплении.
При выборе такой конструкции для деревянных и каркасных домов существует предубеждение, что близость грунта к нижним венцам и брусьям деревянных стен, отсутствие в этих узлах достаточной вентиляции будут способствовать накоплению влаги и гниению деревянных деталей.
По указанной выше причине застройщики, которые строят дом для себя, испытывают определенные трудности при выборе конструкции узла сопряжения пола по грунту, с фундаментом (цоколем) и деревянными стенами дома.
Ниже на рисунке предлагается вариант устройства бетонного пола по грунту для деревянного (бревенчатого, брусового) или каркасного дома.
Деревянный или каркасный дом с бетонными полами по грунту. Фундамент дома мелкозаглубленный, с защитой пучинистого грунта от промерзания
Здесь конструкторы постарались сделать максимально открытый и проветриваемый узел. Кроме того, в зоне контакта дерева с цоколем обеспечивается тепловой режим, исключающий выпадение в этом месте конденсата.
Для дома выбран мелкозаглубленный теплоизолированный фундамент. Теплоизоляция защищает грунт под подошвой фундамента от промерзания. В результате на фундамент не действуют силы морозного пучения грунта.
Фундамент ленточный из монолитного бетона. Между лентой фундамента и стеной дома устроен кирпичный цоколь.
Применение кирпича для устройства цоколя обусловлено двумя причинами:
- Кирпич имеет более низкую теплопроводность по сравнению с бетоном.
- В цоколе имеется термовкладыш из экструдированного пенополистирола. Выполнить кладку с вкладышем проще и удобнее, чем заделывать его в бетон.
Для защиты грунта в основании фундамента от промерзания служит вертикальная и горизонтальная теплоизоляция. Отличительной особенностью узла является то, что слои теплоизоляции расположены изнутри и под лентой фундамента. Размеры теплоизоляции, указанные на рисунке, выбраны для условий климата региона
На рисунке ниже представлена тепловая карта этого узла, на которой видно распределение температур в толще грунта и в конструкциях дома в расчетном режиме.
Как выполнить сам бетонный пол по грунту можно узнать из другой статьи — бетонный пол по грунту в частном статья:
Нужен ли теплый пол в частном доме
Предыдущая статья:
Как правильно сделать стяжку пола в частном домеЕще статьи на эту тему
Требования, предъявляемые к древесине и материалам
Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.
Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.
Перед тем как выбрать материал пола следует определиться с видом фундамента.
В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.
При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.
Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.
В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.
Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.
Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.
Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.
Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.
Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.
Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.
Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.
Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.
Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.
Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.
В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.
При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.
К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.
Тепловая инерционность каркасной стены
Особенность каркасной стены — ее низкая тепловая инерционность (способность аккумулировать тепло, а затем постепенно отдавать его). Высокая инерционность присуща кирпичу, бетону, меньше — дереву, поэтому холодный дом с каменными стенами нагревается медленно, а при выключении отопления медленно остывает. В каркасной стене, кроме дерева, значительную часть массы составляет утеплитель, который тепло не накапливает. Это означает, что дом с каркасными стенами быстро нагревается, поскольку не расходуется тепло на обогрев стены, но и быстро остывает при выключении отопления. Низкая тепловая инерционность не является положительным или отрицательным качеством, но ее необходимо учитывать.
Стены с высокой тепловой инерционностью сглаживают суточные колебания температур, а в доме с каркасными стенами они будут более выражены. Зимой их придется сглаживать за счет динамичности отопительной системы (ее способности быстро нагреваться при включении и остывать при выключении, что больше присуще электрическим системам). Зато от низкоинерционной стены никогда не будет веять холодом и сыростью. А если необходимо, тепловую инерционность каркасного дома в целом можно повысить за счет применения железобетонной фундаментной плиты (которая очень удобна при возведении подобных зданий), более массивной отделки (например, при использовании в обшивке двух слоев ГКЛ).

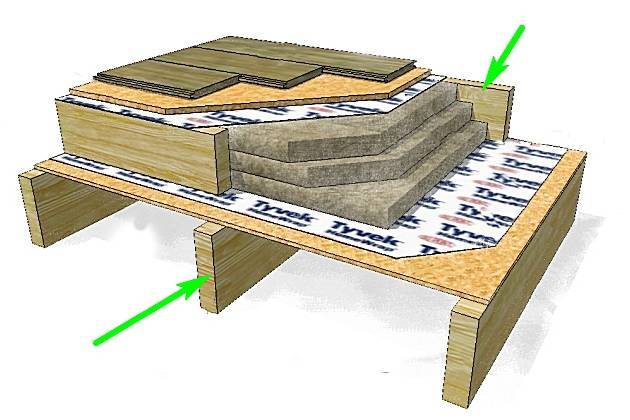

Правильный «пирог» пола каркасного дома
При использовании свайного фундамента пол может быть приподнят на высоту до 1 м., обычно этот зазор составляет 30 см.
Если высота позволяет, то черновой пол набивают снизу сразу на несущие балки. Как выше было сказано все обязательно, обработать защитными средствами.
Второй метод это сверху лаг сделать второстепенные направляющие, но этот метод не получил распространения, так как потребует дополнительные затраты.
В большинстве случаев, фундамент низкий и применяют черепные бруски, которые выполнены из бруса размером 5 х5 см. Которые крепятся внизу лаги или балки, с помощью саморезов или гвоздей.
В качестве настильного материала чернового пола используют доски толщиной от 25 до 40 мм., толщина зависит от нагрузки. Фиксируют доски с помощью строительного крепежа.
После того как основание чернового пола готово, на него расстилают пародиффузионные влаговетрозащитные мембраны. Этот материал пришел на смену пленке, который в себе сочетает гидроизоляционные и ветрозащитные свойства одновременно.
Материал укладывают внахлест минимум 100 мм., все стыки проклеиваем скотчем. Материал крепим с помощью строительного степлера
Укладка утеплителя пола.
Есть три разновидности теплоизоляционных материалов:
- Насыпные наполнители.
- Материалы в виде рулона и плиток.
- Напыляемая теплоизоляция.
Насыпные наполнители — давно используются в строительстве. В качестве наполнителя меж балочного пространства используют керамзит, шлак, перлит или опилки.
Сейчас такой способ применяют при утеплении над цокольном пространством. Обычно при ленточном виде фундамента. Хотя керамзит и сейчас часто используют, так как он достаточно легкий, им удобно работать и является хорошим теплоизоляционным материалом. Обычно применяют для полов первых этажей.
Монтировать просто — рассыпаете утеплитель и выравниваете правилом. Работу можно сделать самостоятельно. В последнее время популярностью пользуется, засыпная или задуваемая эковата.
Рулонные — в качестве утеплителя используют минеральную вату в виде рулонов или более плотных плиток.
Дает возможность использовать тонкие доски для чернового пола, так как вес не значителен.
Достаточно всего 10-15 см. утеплителя, для качественного утепления и обесшумливания.
Процесс монтажа так же легок, укладываем вату в пространство между лагами, но не до самого верха, оставляем зазор около 3 см. для вентиляции.
Напыляемая теплоизоляция — это теплоизоляционный материал из пенополиуретана. К сожалению самостоятельно его не нанесете, потребуется вызвать профессионалов.
Да следует сразу отметить — это дорогое удовольствие.
Но этот метод самый эффективный, так как после прохождения всех реакций и засыхания массы, образуется один сплошной слой без пустот, вся структура обладает низкой парапроницаемостью и воздухопроницаемостью. А поверхность имеет повышенную защиту от влаги.
Поверх утеплителя следует уложить слой пароизоляции. Можно выбрать постелить мембрану или пленку. Так же крепят строительным степлером.
Особенности ветрозащиты
Иногда можно услышать мнение, что пароизоляционная плёнка одновременно является и ветрозащитной. На самом деле это не так: на плиты ОСБ или СИП должна быть прикреплена особая ветрозащитная мембрана. Технология её монтажа, впрочем, не отличается от технологии монтажа пароизоляционной плёнки, так что, насчёт этого можно не беспокоиться.
Последствия неправильной ветрозащиты каркасной стеныВетрозащитная мембрана выполняет следующие функции:
- Защищает строение от атмосферной влаги (речь идёт не о дожде, а о росе, если так можно выразиться);
- Блокирует продувание дома в наиболее слабых и незащищённых местах (например, такие места – это углы дома, а также дощатые перекрытие, которые без надёжной ветрозащиты будут продуваться всеми ветрами);
- Обеспечивает свободный выход паров из дома (пароизоляционная плёнка такой функции не выполняет, как многие ошибочно полагают).Пример схемы ветрозащиты в утеплении стен каркасного дома
Очень часто строители монтируют ветрозащитную мембрану с внутренней части здания ОТ утеплителя. Это большая ошибка, так как ветрозащитную функцию в данном случае плёнка выполнять практически не сможет. Мембрана должна всегда монтироваться именно снаружи здания.
Конструкция пола в каркасном доме
Наиболее важной частью каркасного дома является пол первого этажа. Именно этот элемент мы и будем рассматривать в первую очередь
К обустройству пола первого этажа приступают сразу после монтажа фундамента. Во многом начальный этап монтажа будет зависеть от типа основания: ленточный бетонный фундамент, столбчатый или фундамент на винтовых сваях. В случае со столбчатым или свайным фундаментом сначала собирается нижняя обвязка. Проводят контроль горизонтальности фундамента и при помощи клиньев или тонких брусков монтируют строго горизонтальную обвязку, которая обычно выполняется из бруса сечением не менее 50х200 мм. Обвязочный брус обязательно изолируется от фундамента слоем гидроизоляции. Сам брус обрабатывается антисептиком глубокого проникновения.
В случае возведения дома на ленточном фундаменте (применяется при количестве этажей 2 или более) сборка обвязки необязательна. Контроль уровня ленточного фундамента производится еще в момент заливки. Часто в ленточном фундаменте уже предусмотрены пазы под лаги либо оставлены концы арматуры.
Почему лучше не использовать плиточную стяжку
Для устройства такого пола используются железобетонные плиты. Такой пол требует дополнительной вентиляции в фундаменте – необходимо формировать продухи. Их лучше сделать сквозными для достаточной вентиляции под плитами. Минимальная высота от грунта до нижней части плиты должна составлять пол метра. Поэтому фундамент должен быть достаточно высоким.
Использование плит при устройстве пола
Для низко заглубленных фундаментов, которые чаще всего возводятся под каркасные дома, такой тип стяжки не подходит. Влага, исходящая от грунта, приведут к преждевременному разрушению плит, из-за чего их эксплуатация становится небезопасной.
Чтобы заложить неиспользуемую часть фундамента, необходимо заложить его кирпичом, что приводит к дополнительным расходам и сложностям в работе.
Фундамент с продухами
Именно поэтому сухую плиточную стяжку лучше не использовать для каркасных домов.
Способы обустройства пола каркасного дома
В зависимости от типа фундамента возможно обустройство 2 видов пола: на лагах и на грунте. Первый вариант обеспечивает наличие проветриваемого подпола. Он защищает дом от промерзания и конденсата. Грызунам завестись здесь негде.
Полы на грунт предполагают большую прочность и надежность, особенно если решено строить бетонную стяжку. Однако плавающие полы здесь сделать нельзя: они являются базой под каркас, а не фундамент.
Монолитный пол
Для такого варианта в пределах фундамента выкапывают траншею глубиной 30–50 см, засыпают песком и щебнем, утрамбовывают эту смесь на дне. В большинстве случаев эта площадка уже является первым слоем черного пола. При высоких грунтовых водах рекомендуется на слой песка и щебня настелить гидроизоляцию и устроить второй слой из камня мелкой фракции и речного песка. Вместо него можно сделать бетонную черновую стяжку.
После гидроизоляции основания укладывают утеплитель. Проще всего засыпать площадку керамзитом и залить бетоном. Можно брать и плиты пенополистирола или пенопласта.
На бетонной стяжке обустраивают систему отопления «теплый пол».
Каркасный пол
Настил на лагах или на балках подразумевает укладку деревянных балок или досок на фундамент. Использование досок более рационально. Крепят их на нижнюю обвязку или на лежень, который тоже советуют делать из досок, а не бруса. Затем враспорку устанавливают лаги. При необходимости допускается наращивать лаги внахлест.
Остальные слои пирога зависят от используемого материала.
