Установка ростверков на свайные фундаменты

Технология строительства свайного фундамента с ростверком

Для бурения скважин под монтаж буронабивных свай из асбестовых труб вам потребуется бур ТИСЭ-Ф либо садовой аналог. Преимущество использование бура ТИСЭ — возможность создания свай с уширением, увеличивающим несущую способность опор. Средняя цена бура ТИСЭ составляет 5-6 тыс. рублей.

Читайте так же: особенности конструкции, способы изготовления и преимущества свай ТИСЭ.

Устройство свайного фундамента с ростверком выполняется по следующей технологии:

  1. На площадку с помощью щитов обноски и строительного шнура переносятся контуры фундамента и размечаются точки под бурения скважин согласно проектному расстоянию между опорами.
  2. Выполняется разработка скважин под буронабивные сваи на требуемую глубину посредством ручного бура (диаметр скважины соответствует диаметру используемых труб).
  3. В скважины устанавливаются асбестовые трубы.
  4. Выполняется армирование свай — внутри труб размещается каркас из 4-6 продольных арматурных прутьев. Длина стержней подбирается так, чтобы над бетонным телом оставался выступ арматуры длиной в 30-40 см.
  5. Трубы заполняются бетоном марки М300-М400, после бетонирования смесь штыкуется арматурой для удаления из бетона полостей воздуха.
  6. Работы по монтажу ростверка на сваях начинаются после набора сваями прочности (спустя 10-15 дней). Первоначально устанавливается опалубка из сбитых в щиты досок. Конструкция укрепляется распорками по верхнему поясу, упорными кольями и боковыми подкосами, расположенными с шагом 40-50 см.
  7. Из арматуры диаметром 12-16 мм собирается каркас, состоящий из двух продольных поясов. Каждый пояс состоит из 3-4 стержней, соединенных поперечными и вертикальными перемычками. Каркас должен быть удален от стенок опалубки на 5 см с каждой стороны.
  8. Готовый каркас помещается в опалубку и приваривается к выступающей из буронабивных свай арматуре.
  9. Выполняется бетонирование ростверка, после которого конструкция укрывается пароизоляционным материалом и периодически увлажняется в процессе отвердевания. Демонтаж опалубки выполняется спустя 7-10 дней после заливки бетона.

Что такое свайный фундамент?

Классический фундамент на сваях – это конструкция, состоящая из вертикальных опор, погруженных в грунт и связанных между собой ростверком. Верхняя обвязка в большинстве случаев делается в виде монолитной железобетонной ленты над поверхностью земли. Реже (для небольших и легких строений) она выполняется из деревянных или металлических балок.

Рисунок 1. Конструкция и внешний вид свайно-ростверкового основания

Благодаря расположению ростверка над поверхностью земли, на него не воздействует морозное пучение и влага. А при погружении свай ниже уровня промерзания грунта, сезонные расширения и сжатия пластов почвы обходят стороной и их.

Наиболее часто свайному основанию отдают предпочтение при строительстве на плывучих, песчаных, торфяных и болотистых грунтах.

Усиление стволов

Довольно часто для реконструкции основания используется усиление. Как укрепить свайный фундамент, вы сможете узнать, если прочтете статью далее. Наиболее удобным способом является укрепление основания с высоким ростверком, ведь стволы при этом доступны для ремонта. Если на свайных столбах имеются трещины, предстоит установить обойму из железобетона, толщина которой составляет 10 см. Заглубление в землю осуществляется на 1 м или больше.

Усиление свай можно осуществить методом оббуривания ствола отверстиями незначительного диаметра. На каждой стороне опоры для этого просверливаются 8-см отверстия. Одно должно приходиться на каждую сторону опоры. В скважины заливается цементный раствор, который формирует бетонную рубашку вокруг опоры и усиливает прочность грунта.

Усиление свайного фундамента может осуществляться в области колонн. Для этого железобетонная или металлическая свая забивается к стволу опоры. Металлические конические трубы вдавливаются при ремонте колонн в действующих цехах производства и при выполнении ремонтных работ в условиях подвальных помещений.

Усиление фундамента методом уплотнения почвы

Когда почва под опорами теряет несущую способность, ее необходимо укрепить. Для этого существует несколько методов, наиболее простым является замена просевшего грунта. Укрепление может осуществляться еще и методом подкапывания опор до нижней конической части. При этом почву можно уплотнить методом заливания цементной смесью или силикатной смолой.

Усиление свайного фундамента, установленного на глинистом грунте, осуществляется методом нагнетания в грунт вокруг опор карбамидной смолы. Усиление почвы проводится через погруженные инъекторы, с помощью которых нагнетается смола с двух сторон по очереди заходами снизу вверх.

Виды используемых ростверков для свайных фундаментов

В зависимости от весогабаритных характеристик и назначения постройки для сооружения ростверков свайного фундамента могут применяться:

  • металлические балки;
  • деревянный брус;
  • монолитные железобетонные ленты.

    Рисунок 17. Основные способы сооружения ростверка

В качестве обвязки свай при строительстве домов из бревна и бруса обычно выступает нижний венец сруба. Также деревянные балки для устройства ростверка используются при строительстве зданий по каркасной технологии.

Металлические балки из швеллеров тоже применяются для обвязки свайных фундаментов под деревянные дома.

Свайные основания с железобетонными ростверками подходят для строительства домо из любых материалов. Их ширина выбирается в зависимости от толщины будущих стен. Такие конструкции являются наиболее прочными и надежными, способны выдерживать и равномерно распределелять на сваи значительные нагрузки от строений.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 5056 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6362 руб/штПодробнее

Технология бетонирования

Первым делом выполняют отметки уровня, по которым в дальнейшем подрезают все участки. Заливку песчано-бетонной смеси выполняют несколько ниже краев. Смесь готовят в пропорции 1 к 3 цемента и песка соответственно. Сухие составляющие смешивают с водой до состояния густой сметаны. Раствор заливается внутрь трубы с уплотнением вручную, используя прут. Он в трубе проседает, поэтому через небольшой промежуток времени снова заполняют верх сваи цементом или порошковым бетоном, что способствует устранению остаточной лишней влаги, выравниванию смеси и качественной заливки.

Смесь засыпают в сухом виде, потому что со временем она сама напитается влагой, превратившись в камень. Заполненная бетонным раствором свая обвязывается швеллером или на нее помещают стальной оголовок для дальнейшего крепления конструкции сооружения. Ростверк соединяет элементы основания, объединяясь со сваями, добавляя их в свою толщу. Такое взаимное расположение частей используют для возведения фундамента сооружений из любого типа материалов. Основание с ростверком не нуждается в замоноличивании, потому что он сварен и закреплен на оголовки элементов.


По мере проседания раствора труба им доливается.


Сверху конструкций фиксируются оголовки .

При температуре выше 0ºC смесь могут разводить водой, но при минусовых показателях обязательно следует добавлять присадку от замерзания раствора, так как сваю может разорвать от разности давления при расширении воды в смеси. Пищевая соль служит в качестве бюджетной присадки, не дает воде перейти в другое состояние пока цемент не схватится.

Необходимые материалы и инструменты для монтирования


Для поведения работ нужно, чтобы под рукой были оголовки. К материалам для установки этого вида фундамента относят:

  • сваи винтового типа;
  • оголовки;
  • деревянные палочки для разметки территории;
  • мелкофракционный песок;
  • цемент и резервуар для замешивания;
  • вода;
  • средства от коррозии для обработки стыков и швов.

Список необходимых инструментов для выполнения работ:

  • измерительная рулетка 20 м;
  • маркер, который наносится на металлическую поверхность;
  • водяной строительный уровень и магнитный;
  • диски для болгарки, которые могут осуществлять обработку по металлу;
  • сварочное оборудование;
  • резервный источник питания электроэнергии;
  • бур земельный со съемными фрезами подходящего диаметра.

Обрезка свай


Для таких работ необходимо надевать средства индивидуальной защиты. Нанесение меток для среза лучше наносить перманентным фломастером серебристого цвета, потому что именно этот цвет хорошо отражается лучами от лазера. Линия, по которой проводят нарезку, обматывается хомутом для правильного среза. Далее болгаркой с тонким диском выполняют процесс обрезки. Это долгий и трудоемкий процесс, за 1 рабочий день профессиональный мастер может обрезать всего 20 свай. Обязательно необходимо при выполнении работ надевать наушники, очки и толстые перчатки.

Армирование

Нарезку прутьев выполняют в соответствии со схемой армирования проекта. Арматуру собирают в каркас заданной формы, к которому крепят хомуты и фиксируют в местах их пересечения. Сама конструкция ростверка, если она предусмотрена, собирается по следующему принципу:


Ростверк тоже необходимо правильно армировать.

  1. Хомуты раскладывают через каждые 400 мм.
  2. Продольные арматура продевается внутрь.
  3. Вязальной проволокой связываются места пересечений.
  4. К решетке привязывают стержни Г-образной формы для крепления с ростверком.

Заливка бетона

В подготовленные углубления вставляют рубероид и армированный каркас. Свая заливается песчано-цементным раствором. Это необходимо для блокировки поступления кислорода и воды внутрь сваи и для придания дополнительной возможности сопротивления горизонтальным нагрузкам. Процесс заливки скважины выполняется послойно. Каждый слой составляет 200 мм. Объем залитой смеси уплотняется ручным вибратором или подручными средствами. Остается приварить оголовки, швеллер или что-то подобное как основание венцов.

О целесообразности армирования

Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

Армирование ростверка свайного фундамента позволяет:

  • Предотвратить разрушение монолитного массива в результате реакции почвы.
  • Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
  • Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

Усиление ростверкового фундамента позволяет избежать негативных явлений.

Специфика армирования

Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Для продольных поясов каркаса используются рифленые прутки, произведенные горячекатаным методом, что соответствует классу арматуры А3. В зависимости от воспринимаемой основанием нагрузки, диаметр стержней составляет 12-16 мм.

Объединение в общий силовой контур соединительных элементов, расположенных в вертикальной и горизонтальной плоскости, может осуществляться:

  • отдельными стальными рифлеными стержнями прямолинейной формы, диаметр которых соответствует сортаменту продольной арматуры;
  • стальными хомутами прямоугольной конфигурации, изготовленными из гладких прутков класса А2 сечением до 10 мм. Несмотря на повышенную трудоемкость изготовления и установки, прямоугольные перемычки обеспечивают надежность и долговечность конструкции усиления.

Производя усиление размещенного на сваях ленточного фундамента, придерживайтесь следующих рекомендаций:

  • Применяйте не менее 4 прутков, расположенных в верхнем и нижнем ярусе каркаса ленточного контура, обеспечив интервал между элементами 10-15 см.
  • Соблюдайте расстояние, устанавливая перемычки в продольном поясе, равное 15-25 см.
  • Обеспечьте шаг вертикально расположенных перемычек каркаса — 30-40 см.

  • Зафиксируйте металлическую конструкцию каркаса, обеспечив расстояние до формируемой бетонной поверхности не менее 5 см.

Потребность в защитном слое между металлической конструкцией каркаса и бетонной поверхностью ростверка обусловлена следующими факторами:

  • необходимостью правильного распределения металлоконструкцией каркаса действующих усилий;
  • подверженностью арматурных прутков коррозионным процессам, возникающим от проникающей в бетон влаги.

Соблюдение фиксированного расстояния от арматуры до опалубки при обеспечении защитного слоя достигается путем использования изготовленных из пластика подставок.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

  • шаг свай;
  • длина сваи до края ростверка;
  • сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

  • P — нагрузка, которую без разрушения выдерживает одна свая;
  • R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
  • S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
  • u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
  • fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
  • li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
  • 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Ошибки при проектировании и монтаже железобетонного ростверка

Пример неправильного проекта.

  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
  3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
  4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
  5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

Расценки

Построить фундамент на буронабивных столбах можно своими руками, что позволяет существенно сэкономить. Однако ошибки при реализации технологии непременно скажутся на надежности силовой конструкции и долговечности самого сооружения. Не имея опыта в фундаментных работах, а также в проектировании подобных сооружений, стоит доверить работу профессионалам.

Также необходимо учитывать, что своими руками удобно закладывать опорные элементы диаметром до 300 мм и глубиной до 1,5–2 м, что обусловлено возможностями ручного бура и простейшими установками для устройства шурфов.

Среднерыночные цены на работу подрядчиков представлены в таблице ниже:

Диаметр сваи, ммСтоимость работ, руб./м
1501980
1802150
2002230
2202400
2502450
3002300
3203220
3503450
4003700
4263900
4503950
5004210
5304375
5504450
6005280
6205450
8006435
10007410
12009550

Стоимость закладки буронабивных свай будет определяться объемом и сложностью работ, а также особенностями технологических процессов (закладные или извлекаемые обсадные трубы, расширенная пята или одинаковое сечение по всей длине сваи и т.д.).

Дополнительная информация о возведении основания на буронабивных сваях

обустройство опалубки

Опалубка под обвязку свай монолитным железобетонным ростверком выполняется из обрезных досок толщиною не мене 2-х сантиметров. Все работы выполняются в следующей последовательности:

  • Оголовки свай покрываются гидроизоляцией из битумной мастики;
  • Выполняется отсыпка свай песком на высоту вертикальной плоскости оголовков. Ширина песчаной подсыпки должна быть равна ширине железобетонного ростверка;
  • По контуру ростверка с обеих сторон забиваются колья с шагом в 2 метра (необходимы для фиксации стенок опалубки). Для кольев лучше всего использовать брус сечением 5*5 см. Если высота кольев превышает 50 сантиметров, в верхней части их необходимо связать горизонтальной планкой.;

Рис.: Опалубка железобетонного ростверка

  • Выполняется монтаж боковых стенок опалубки, обрезные доски фиксируются на кольях с помощью гвоздей;
  • Укладывается нижняя стенка опалубки. Доски размещаются на поверхности песчаной подсыпки и внахлест соединяются гвоздями либо саморезами с боковыми стенками;
  • Внутренняя поверхность опалубки застилается гидроизоляционным материалом — рубероидом либо пергамином.

Рис.: Опалубка, готовая к заливке бетоном

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

  • Минимальные сроки установки свайно-винтового поля – даже при ручном погружении работа занимает не более 2-х дней (в зависимости от размеров будущего строения).
  • Возможность продолжения строительства уже на следующий день после вкручивания свай – при условии, что для обвязки будет использоваться деревянные или металлические балки.
  • Приспособляемость к неравномерным нагрузкам – например, когда к вертикальному давлению от веса дома прибавляются еще и горизонтальные нагрузки. Стальные сваи с лопастями способны немного отклоняться от вертикальной оси – на несколько градусов, но этого вполне достаточно для более-менее равномерного распределения нагрузок по всем опорам.

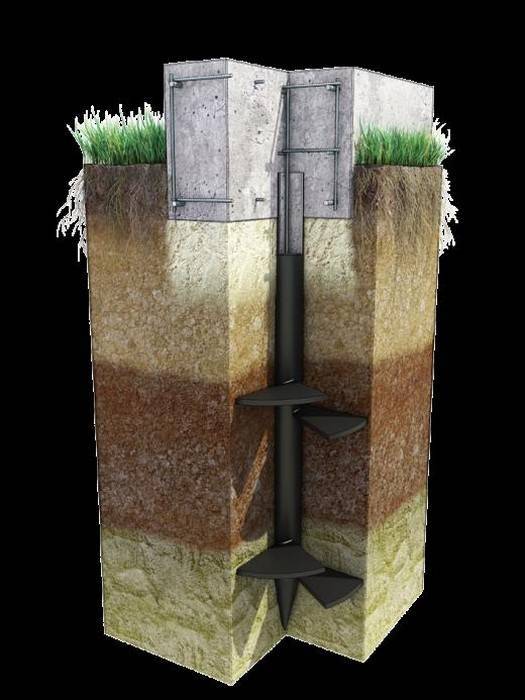

Рисунок 5. Конструкция свайно-винтового основания

Устройство

Последовательность действий при сооружении свайно-винтового фундамента:

  1. Разметка мест установки свайных опор.
  2. Покрытие металлических опор антикоррозийным составом.
  3. Бурение скважин глубиной до 0,5-0,7 м для создания направляющего приямка.
  4. Ввинчивание винтовых опор в грунт на необходимую глубину.

Фото 6. Процесс ввинчивания свай

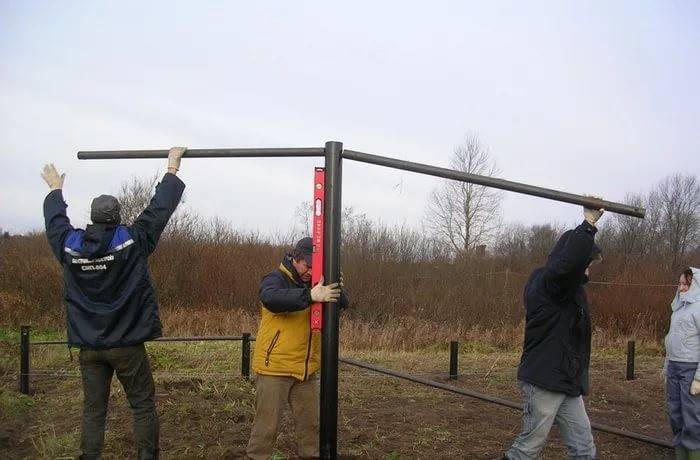

Проверка уровня расположения выступающих частей опор относительно горизонтальной плоскости.
Обрезание верхних оголовков в соответствии с общим горизонтальным уровнем.
Заполнение внутренних полостей труб бетонной смесью.
Обвязка свай выбранным способом – монолитная железобетонная лента, деревянные или металлические балки.

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера

Пошаговая инструкция по устройству свайного фундамента своими руками в следующих видеоматериалах:

Устройство основания

Чтобы выбрать оптимальный тип фундамента, надо тщательно изучить основные характеристики каждого из них.

На земельных участках со сложной и непрочной поверхностью почв рекомендуется использовать свайное основание. Оно служит передатчиком нагрузки тяжести и давления здания от свай к земной поверхности.

Сваи фундамента обеспечивают сжатие оказываемого давления и существенно снижают его.

Для улучшения основных характеристик фундамента применяется ростверк – усиление верхней части основания. Также можно использовать устройство и в нижней части, увеличивая тем самым силу нагрузки.

Гидроизоляция свайно-ростверкового фундамента

Основание с ростверками нуждается в гидроизоляции, которая защищает фундамент от влаги. Особенно актуально устройство гидроизоляции для заглубленных свайно-ростверковых фундаментов. Для повышенных ростверков также желательно произвести гидроизоляцию. Различают следующие варианты гидроизоляции:

  • обмазочная — обвязка покрывается слоем битумной мастики;
  • рулонная — монолитная лента обмазывается тонким слоем мастики, а сверху укладывается рулонная гидроизоляция;
  • напыляемая — жидкий состав с водоотталкивающими свойствами (типа «жидкая резина») наносится пульверизатором;
  • проникающая – раствор с высокими адгезивными свойствами, которым обрабатывается фундамент для защиты от влаги.

Выбор гидроизоляции зависит от уровня грунтовых вод, типа почв, разновидности ростверка, финансовых возможностей и личных предпочтений владельца. У разных типов гидроизоляции существуют свои достоинства и недостатки, которые рекомендуется учитывать при выборе.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья .

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Металлический ростверк для фундамента

Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.

Размер швеллера зависит от диаметра свай:

  • швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
  • швеллер 16, 18 и 20 используется для опор 108 и 133 мм.

Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.

Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

  • Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
  • Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Конструкция ростверкового фундамента

Ростверк представляет собой ленточную конструкцию, соединяющую отдельно стоящие сваи между собой

Для возведения стен зданий сооружаются различные виды ростверков, отличающиеся расположением относительно нулевой отметки:

  • возвышающийся. Нижняя плоскость силового контура располагается выше уровня почвы не менее чем на 15 см. Высокая конструкция сооружается для облегченных зданий, строительство которых осуществляется на всех типах грунтов. Она является незаменимой для проблемных грунтов и требует надежного усиления стальной арматурой. Это обусловлено наличием свободного пространства между поверхностью почвы и бетонной окантовкой;
  • расположенный на уровне почвы или наземный ростверк. Он формируется на песчано-щебеночной подушке без погружения в грунт. Главная особенность наземной конструкции – это касание бетонного монолита поверхности почвы с нулевым зазором. Такая конструкция применяется на стабильных почвах, которые не подвержены деформации в результате морозного пучения. При замерзании почвы велика вероятность нарушения целостности бетонного контура;
  • не глубоко заглубленный. Опорная плоскость бетонного усиления опирается на щебеночно-песчаную подсыпку, расположенную ниже нулевой отметки в глубине приямка. Конструктивно такое основание похоже на фундамент ленточного типа, который выполняется на свайных опорах. Процесс сооружения довольно трудоемкий и связан со значительными расходами. Эта конструкция используется на грунтах с пониженной несущей способностью для строительства крупных строений.

Свайные фундаменты сооружают для возведения облегченных построек. Конструкция ростверка фундамента, представляющего бетонную окантовку, обеспечивает устойчивость таких строений. Ширина ленты соответствует толщине стен, а высота контура составляет не более 0,4 м.

Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания

Правила армирования ростверка

Придерживаясь перечисленных правил, можно избежать многих ошибок при строительстве ростверка:

  • арматурный каркас и опалубку устанавливают строго по уровню;
  • у свай срезают верхнюю часть, чтобы все оголовки находились в горизонтальной плоскости;
  • при монтаже металлического каркаса перемычки устанавливают на расстоянии друг от друга 200-400 мм;
  • угловые элементы соединяют гнутыми Г- и П-образными элементами;
  • сечение опоры должно быть не менее 300 мм, количество прутов в продольном поясе 3 и более, припуск арматуры под ростверк должен быть 50 см и более;
  • сварные соединения менее прочные, чем проволочные.

Нельзя экономить на качестве и количестве металлических прутов.

Более подробно узнать, как армировать свайно-ростверковый фундамент можно из профильных книг или видео:

Армирование монолитно-бетонного ростверка является обязательным технологическим процессом. При соблюдении всех норм и технологии армирования постройка прослужит более половины века.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
