Как произвести расчёт
Правильный расчет конструкции – это залог безопасности лестницы
Если длина лестницы не будет превышать 2 м, используйте брус 5х5 см. Если длина не выше 3,5 м – нужен брус 10х2,5 см, ставить его необходимо на ребро. При высоте лестницы более 3,5 м, рекомендуется брать брус 10х5 см. Измерить высоту очень легко, достаточно знать точку, где должен располагаться верхний край конструкции.
С помощью рулетки измеряем расстояние между землёй и этой точкой. К полученной цифре следует добавить ещё 35–50 см, поскольку должен учитываться угол наклона лестницы. Чтобы рассчитать, какое количество материалов понадобится, нужно знать ширину конструкции (обычно она составляет 40-60 см) и шаг – он равен 25–35 см.
Расчет прочности лестницы
Полезная книга, но обойдемся без нее
Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.
Готовим исходные данные
- Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.
Такого наброска достаточно
- Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
- Модуль упругости древесины сосны 100000 кг/см2.
- Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче) — 120 кг.
Рассчитываем ступени
Все можно просчитать даже на счетах
- Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
- Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
- Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.
Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.
Рассчитываем тетивы
Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).
- Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
- Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
- Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.
Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.
- Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12: 4х93/12=243 см4.
- По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем = 108 см4.
243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.
Изготавливаем лестницу
Почти весь необходимый материал
После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.
- Брус для ступеней и струн.
- Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
- Гайки и шайбы.
- Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
- Шурупы.
- Клей для сборки.
- Олифа и краска.
Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:
Это все не надо, нам хватит простейшего набора столярного инструмента
- Приспособления для разметки — карандаш, линейка, рулетка, угольник.
- Ножовки для дерева и металла.
- Рубанок.
- Киянка или резиновый молоток.
- Стамески и долота, а лучше фрезерный станок для дерева.
- Дрель.
- Гаечные ключи.
- Плашки с воротком.
- Наждачная бумага.
- Кисти для нанесения клея, олифы и краски.
Опишем изготовление деревянной приставной лестницы своими руками по операциям:
- Обрабатываем заготовки под нужное сечение.
- С помощью рубанка или станка делаем их поверхность гладкой.
- Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.
Разметка
- Нарезаем материал по размерам.
- Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта — врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
- Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
- Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
- После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
- Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
- Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
- Устанавливаем стяжки на место. Под каждую гайку ставим шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
- С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
- Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
- Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
- Покрываем поверхности лаком или краской, дерево можно просто проолифить.
Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.
Видео в этой статье:
Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм
Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.
После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени
Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Основные требования к ограждению
В первую очередь перила должны быть безопасными и полезными. Их задача – поддерживать человека во время спуска и подъема, не допустить падения с крыльца. Все-таки немаловажным фактором считается и эстетичность. Чтобы выполнять поставленные задачи, перила строят в соответствии с некоторыми правилами:
- Материал ограждения и ступеней должен быть одинаковым или хорошо сочетаемым. Нередко встречаются красивые крылечки, изготовленные из нескольких материалов: камень и дерево, металл и пластик, алюминий и стекло.
- Прочность ограждения должна быть достаточной для точечной нагрузки в 100 кг.
- Перила делают удобными и эргономичными. Их поверхность легко обхватывается ладонью среднего размера, верхняя часть перил имеет сечение около 40х70 мм. Материал для поручня выбирают приятный на ощупь, не остывающий зимой и не накаляющийся под солнцем. Поверхность шлифуют, нивелируя выступы, заусенцы.
- Высота ограждения должна быть не менее 90 см – это требование строительных норм. Если в доме есть маленькие дети, для них нужно сделать дополнительный поручень на уровне 50-60 см.
- Поручень опирается на два столба. Это несущие конструкции крыльца, они должны быть более прочными и иметь надежную фиксацию.
- Между опорными столбами устанавливают балясины. Их задача – предотвратить выпадение человека через боковую поверхность крыльца. По СНИПу между балясинами необходимо оставлять не более 15 см зазора.
Назначение конструкции
Как правило, такие конструкции используются там, где невозможна установка стационарной лестницы. Об этом упоминалось выше. Такая лестница есть практически в любом частном доме, поскольку без неё невозможно подняться в труднодоступные места. Учитывая, что перенос тяжестей по ней не слишком удобен и безопасен, вместо такой конструкции лучше изготовить лестницу-трансформер. Тем не менее, именно приставные лестницы пользуются популярностью в загородных домах. Некоторые решают приобрести готовую конструкцию из алюминиевых труб, но большинство людей предпочитают изготавливать её самостоятельно. Тем более, что работа проста в реализации и занимает не слишком много времени.
Важно! Начинающим мастерам не стоит выбирать сложные лестничные конструкции, так как нехватка опыта может сказаться на качестве изготовления
Как сделать расчет лестницы?
Чтобы изготовить надежную приставную деревянную лестницу своими руками, нужно правильно сделать расчет. Для этого необходимо измерить при помощи рулетки расстояние от грунта до наивысшей точки, до которой вы собираетесь доставать при помощи самодельной лестницы и прибавить 0,5 м.
Если вы хотите сделать лестницу высотой до 2 м, то вам потребуется брус с сечением 5х5 см. Если ее длина составит 2-3,5 м, то нужен будет брус с сечением 10х2,5 см. Для более длинных лестниц рекомендуется брать брус с сечением 10х5 см. Чем больше сечение, тем надежнее изделие, но тем тяжелее будет вся приставная конструкция, что затруднит ее транспортировку.
Обычная деревянная приставная лестница не должна быть выше 5 м. Учитывайте, что чем длиннее будет ваша деревянная лестница, тем больше будет ее вес и тем тяжелее вам будет ее переносить.
Чтобы правильно подсчитать количество деревянных брусьев, нужно определиться, с каким шагом на лестнице будут располагаться перекладины. В большинстве таких изделий он находится в интервале от 25 до 35 см – слишком большое расстояние приведет к тому, что конструкция будет не только неудобной в использовании, но и опасной.
Поскольку длина изделия редко получается кратной расстоянию между ступенями, то остаток добавляется внизу. Но надо учесть, что делать первую ступень на высоте больше 40 см не рекомендуется по соображениям удобства в эксплуатации. Кроме того, нужно определиться с шириной конструкции, которая чаще всего составляет 40-60 см (чем меньше ширина лестницы, тем она прочнее).
Расчет лестницы
Перед сборкой рекомендуется нанести номера на ступени, а на тетивах проделать специальные пазы. Для повышения прочности лестницы на ней через каждые 2 метра должна быть хотя бы одна металлическая стяжка. Все элементы должны быть изготовлены из цельных кусков древесины.
Разновидности приставных лестниц
Раскладные модели занимают меньше места
По сути приставная лестница из дерева состоит из двух вертикальных стоек, на которых укреплены горизонтальные перекладины. Современные конструкции отличаются качествами и техническими характеристиками:
- простая;
- выдвижная;
- складная.
Универсальный подъемник каждый выбирает под себя исходя из направления использования.
Готовую лестницу можно приобрести в магазине. Чаще покупают алюминиевые изделия. Стоимость их высокая, поэтому есть смысл собрать лестницу собственноручно. Стальные и алюминиевые детали не применяют, используют древесину, которая стоит дешевле металла.
С увеличением высоты делают больше ступеней, односекционные схемы делают с учетом человеческой антропометрии, например, роста хозяина. Такие конструкции никогда не бывают винтовыми, только с прямым расположением опорных перекладин. Устройства могут стоять свободно, опираться на стену наклонно или вертикально, быть навесными.
Простая
Простая приставная лестница
Лестница нуждается в опоре для устойчивого стояния (стена, столб, ствол дерева). Есть простые однослойные трапы, которые навешивают на вертикальных ограждениях или, например, на коньке крыши, чтобы выполнять ремонт кровли. Есть строения, которые по высоте достигают 20 м, их используют в нестандартных ситуациях или при непредвиденных обстоятельствах, например, пожаре.
Простая разновидность предусматривает сборку лестницы без шарниров и выдвижных конструкций. Каркас состоит из двух вертикальных балок–прогонов (50 х 75 мм), на которых закрепляют поперечные деревянные пластины. Используют поперечные усиления для стягивания струн (балок). Поверхность ступенек делают рифленой или набивают продольные выступающие полосы.
Чертеж и расчет для такой лестницы можно не делать, т. к. строение относится к разряду элементарных. На вертикальных прогонах делают запилы на половину толщины бруса, в которые вставляют перекладины. Ступени прочно садятся в выемки так, чтобы их края были вровень с внешней частью.
Выдвижная
Внешний вид таких изделий напоминает стандартную конструкцию, но они отличаются тем, что их можно регулировать по высоте. Строение включает несколько выдвижных секций.
Выдвигают сегменты с помощью направляющих роликов, которые делают из стали. Ранее такие элементы применяли для выноса трапов на пожарных машинах, но сейчас устройства нашли применение в частном секторе.
Разновидности выдвижных конструкций:
- трансформеры;
- телескопические.
Высоту поднятия человека можно установить на необходимом уровне. Вместе с тем выдвижные лестницы мобильны, имеют небольшую массу. Недостаток в малой устойчивости лестницы, если она раскрыты на всю высоту.
Использование выдвижных лестниц относится к категории высотных работ с повышенной степенью опасности, поэтому к сборке предъявляют повышенные требования надежности.
Места креплений перекладин к тетиве обрабатывают антисептиками и противокоррозионными составами.

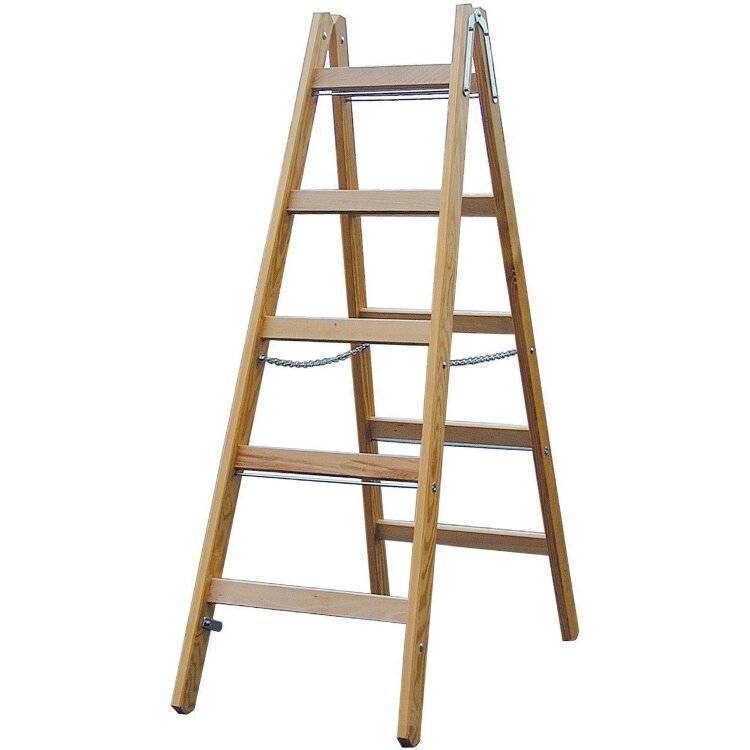

Складывающаяся
Раскладная деревянная переносная лестница
Складные варианты отличаются от прямых тем, что в них несколько секций скрепляются шарнирами, но не выдвигаются по высоте, а раскладываются. В собранном виде модели представляют собой компактный блок, в разобранном виде он становится высокой лестницей. Такие изделия часто закрепляют стационарно для поднятия на чердак. Хозяин тянет за выпуск лестницы, она раскладывается и превращается в удобный трап.
Складные изделия трудно проектировать так, чтобы все детали взаимодействовали безукоризненно. К стоимости древесины, стандартных стяжек и метизов добавляются подвижные металлические узлы сложного строения, которые имеют высокую цену. Раскладные модели требуют точной сборки и сложного монтажа.
К складным вариантам относят стремянки — это наиболее простые модели, для которых ставят дешевые стандартные шарниры.
Складные лестницы выполняют в виде лестницы с опорным каркасом на другой стороне либо в форме двойной лестницы с двух боков.
Надежность лестницы зависит от угла ее раскрытия, чем он больше, тем устойчивее конструкция.
Этапы сборки
- Сначала осуществляется пробная сборка своими руками для устранения возможных дефектов лестницы;
- После окончательной подгонки деревянные детали обрабатываются специальным антисептическим раствором, чтобы предохранить древесину от поражения грибком и плесенью;
- Торцы ступеней и внутренняя поверхность пазов промазываются клеем и плотно скрепляются, как показано на фото;
- Для повышения уровня надежности, с наружных сторон ступени дополнительно фиксируются шурупами. Чтобы не портить эстетичный вид лестницы, шляпки шурупов лучше утопить в балку на 5-8 мм, а полученные углубления зашпаклевать;
- Затем лестница подвергается финишной обработке – покрытию лаком или краской.
Подведем итоги
Существует множество вариантов конструкций подъемных изделий и материалов, используемых для их оснащения. Ступени лестниц, которые установлены на тетиве смотрятся особенно красиво. А благодаря современным технологиям данная конструкция стала намного прочнее и крепче, что позволяет продлить срок службы такой конструкции.
Способы, как сделать лестницу на тетивах своими руками
Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.
Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.
Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.
Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.
Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.
Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.
Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.
Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.
Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.
По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.
Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».
Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.
Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.
Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.
Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.
Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.
Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:
