Как правильно создать продухи
Размещать проемы следует на 20 см вниз от верхней плоскости бетонного основания. Если фундамент низкий – придется вырыть приямки перед продухами. Максимальная высота – 15 см от края ленты.
От угла здания продух можно разместить не далее, чем в 90 см. Если это расстояние окажется меньше, в подполье может образоваться непроветриваемая зона. Воздух в ней практически не обновляется.
Чтобы вентиляция работала эффективно, стоит учесть розу ветров, характерную для данной местности. Например, если в здании оборудуется 6 продухов, стоит разместить 2 отверстия со стороны, которая большую часть времени года является наветренной, 2 – на подветренной, и по 1 – на остальных сторонах. Учитываются и препятствия, которые мешают распространению воздушных масс.
Размер продухов и их количество
Многие задаются вопросом «Каким должен быть размер отдушин и какое их количество необходимо?». Это разумно. Если сделать большие отверстия, то в подвале или подполе будет холодно, а если маленькие, то эффект от них будет минимален.
Поэтому необходимо найти золотую середину, чтобы в подпольном пространства было тепло и сухо.
Согласно строительным нормам, общая площадь всех продухов должна составлять не менее 1/400 площади пола. Таким образом, фундамент размером 5х8 м по внутренней стороне должен иметь вентиляционные отверстия общей площадью 0,1 м 2 .
Вентиляционных отверстия могут быть любой формы. Как правило, их делают круглыми или прямоугольными.
Для наглядности подсчитаем количество отдушин для дома 5х8 м, который мы рассматривали выше. Мы знаем, что общая площадь продухов для таких размеров должна составлять 0,1 м 2 .
Делать отверстия мы будем по короткой стороне т.е. 5 м. Максимальное расстояние от углов составляет 1 м. На каждые 2-3 м один продух.
Получаем, что отступив от углов 1 м должны располагаться по одному вентиляционному отверстию, итого два. Остается еще 3 м. На этом отрезке размещаем еще один продух.
Таким образом мы получили по три продуха на каждой стороне, соответственно на двух сторонах их всего шесть.
Если поделить 0,1 м 2 на 6, то получим необходимую площадь одного вентиляционного отверстия.
Для тех, кто решил сделать продухи круглой формы, напомним, как вычисляется площадь круга:
S = πd 2 /4, где π — постоянная величина, равная 3,14, а d – диаметр круга.
Для примера вычислим диаметр продуха, если его площадь равна 0,017 м 2 .
Из формулы находим диаметр:
d = √4S/π = √4*0,017 м 2 /3,14 = 0,147 м. Если перевести все в сантиметры, то получим 14,7 см.
Думаем с определением площади вопросов возникнуть не должно.
Как сделать продухи в фундаменте?
Отверстия для продухов планируются на стадии строительства ленточного фундамента. Для этого, на этапе вязки арматуры и устройства опалубки закладываются асбестовые или пластиковые трубы.
Во время заливки бетона трубы обязательно должны быть закрыты с обеих сторон для того чтобы бетон случайно не попал внутрь.
Если вы забыли сделать вентиляцию на данном этапе, то придется попотеть и пробурить их после завершения строительства.
Стоит ли закрывать вентиляционные отверстия на зиму?
Однозначно нет. Подпольное пространство должно проветриваться круглогодично. Более того, зимой разница температур в подполье и в помещение больше, соответственно и конденсата будет образовываться больше.
Для тех, кто боится, что из-за этого в доме будет холодней, следует хорошо утеплить полы согласно строительным нормам, тогда и вентиляционные отверстия не придется закрывать, а в подполе всегда будет сухо.
Консервация фундамента на зиму
Для безопасной зимовки фундамента, его возведение должно быть полностью завершено. Вот основные этапы:
- Сделать двойную геотекстильную обмотку перфорированных труб в дренажных колодцах.
- Перед заливкой построить дренаж и подстилку под выровненной площадкой.
- Выкопать колодец для слива дренажных вод. Он должен быть глубже основания фундамента и расположен не ближе 4 метров от стройки.
- Рубероид или специальные фундаментные пленки настелить в несколько слоев под фундаментом.
- Наплавить подобный Бикросту материал на стенки и верхние грани. Все щели тщательно замазать мастикой или оштукатурить открытые поверхности влагостойкой смесью.
- На глубине 30-40 см. под отмосткой уложить твердый пенопласт. Им же обклеивают наружные поверхности.
- Песок или щебенку засыпать в пространство вокруг опалубки и сверху слоем 20 см. Желательно утрамбовать с помощью виброплиты.
Поскольку снег является хорошим природным утеплителем, можно установить вертикально деревянные плиты – они будут задерживать снег. Но если зимы в вашем регионе сопряжены с оттепелями, минусы от такой работы могут перевесить ее плюсы.
Можно ли оставить фундамент на зиму зависит еще от типа монолитной конструкции. Плита, если сделать гидроизоляцию и утеплить, обычно легко переносит все неравномерные деформации грунта. С лентой все значительно сложнее. Площадь между лентами становится «бассейном». Сама лента от вспучивания грунта перекашивается и скручивается. Поэтому с ленточным фундаментом нужно провести ряд дополнительных действий:
- Разобрать опалубку вокруг ленты. Набухшие доски только способствуют переувлажнению бетона.
- Обклеить и замазать все поверхности гидроизоляцией.
- Отмостку утеплить пенополистиролом.
Из-за того, что дома еще нет – отсутствует источник тепла и периферийная теплоизоляция малоэффективна.
Без теплоизоляции невозможно сохранение конструкции
Вот еще несколько советов, чем закрыть фундамент на зиму от влаги и низкой температуры:
- Засыпать поверх ленты солому, лапник, ветки или опилки, закрыть сверху пленкой.
- Перепахать и проборонить землю. Рыхлая почва является хорошим теплоизолятором и концентрирует в себе больше воды, не пропуская ее в глубину.
- Установить снегозадерживающие щиты из досок. Это даст положительный эффект, если снег не тает в течение зимы.
- Защитить от воды пространство между лентами не получится. Поэтому обтянутые пленкой деревянные плиты устанавливают с наклоном со всех сторон ленты.
Фундамент без здания, оставленный на зиму можно сопоставить с фундаментом не отапливаемых строений. А для них используют слой пенопласта 5 см под всем фундаментом, таким же материалом утепляют отмостку на ширину около метра, и слой 10 см. ставят на углах отмостки.
Утепление плиточного фундамента
Конечно, если дом рассчитан на дальнейшее круглогодичное проживание, экономически не целесообразно тратить столько теплоизолятора на фундамент. Поэтому главное – обеспечить качественную теплоизоляцию и отвод грунтовых вод. Отмостку делают уже после отделки стен.
Если в следующем сезоне продолжить стройку не удается, объект все равно расконсервируют весной, чтобы за теплое время произошло полное высыхание бетона. Осенью проверяют качество гидроизоляции, работу дренажной системы. Устраняют все нарушения и опять закрывают на зиму.
Посчитано, что фундамент, простоявший один сезон, не закрытым — теряет до 20 % прочности. Таким образом, если он простоит в открытом виде 5 лет, то станет полностью непригодным для возведения дома.
Чем закрыть продухи в фундамента на зиму?
Несколько слов о фундаменте, уже построенного дома в зимний период. Высокая влажность присутствует в любом строении, расположенном у поверхности земли. В ленточном фундаменте, который хорошо заизолирован и дренирован, все равно скапливается избыточная влажность, потому что он не отапливается, но в нем сохраняется положительная температура зимой. От этого гниют деревянные балки, и отсыревает бетон.
Для решения этой проблемы в лентах фундамента делают продухи. Они расположены выше уровня снежного покрова. Спасают продухи так же от накопления в подвальном пространстве земляного газа радона. Избыток радона может привести к радиоактивному загрязнению всего дома.
Многие пытаются защитить подвал от промерзания, закрывая продухи различными теплоизоляторами. Не стоит этого делать. Чем суше воздух в подполье, тем лучше подвал сохраняет тепло. А значит, на всех этажах будет хороший микроклимат.
Способы исправления ситуации
Если появилась повышенная влажность под полом, стал размножаться грибок, то это означает, что вентиляция не справляется со своей задачей. У проблемы есть несколько вариантов решения.
Вариант #1. Доработка и модернизация конструкции
Следует произвести осмотр, сделать расчеты и спланировать мероприятия по оптимизации существующей системы или монтажа новой.
Для повышения проветривания подвала можно:
- Увеличить диаметр имеющихся отдушин, насверлить новые. Лучше воспользоваться услугами строительной компании, имеющей оборудование для алмазного бурения.
- Смонтировать дополнительные воздуховоды из подвала на крышу дома. Увеличенная тяга обеспечит эффективное снижение влажности.
- Выполнить устройство принудительной вентиляции с автоматическим таймером. Удобно настроить дифференцированный термометр, включающий вентилятор в тот момент времени, когда температура в подвале начинает превышать уличную.
Появление конденсата в небольших количествах можно убирать с помощью обычного бытового вентилятора. Или подключать периодически источник тепла, например, калорифер.
Вариант #2. Сокращение проникновения влаги
Причиной повышенной влажности обычно является высокий уровень грунтовых вод. Если вентиляция выполнена максимально грамотно, то нужно сделать или усилить гидроизоляционную защиту. В качестве материала подойдет полиэтиленовая пленка толщиной от 150 мк, рубероид или его новые версии – рулонные наплавляемые материалы.
Гидроизоляцию фундамента производят с помощью битумсодержащих материалов. Оклеечных или наплавляемых рулонных вариантов типа продуктов марки Технониколь, битумный и битумо-полимерных мастик
Процесс укладки полиэтилена на фундамент небольшой дачки или хозблока:
- Завести на стены фундамента на расстояние не менее 30 см от дневной поверхности, закрепить планками;
- Уложить пленку таким образом, чтобы на 15-20 см одно полотно заходило на другое;
- Аккуратно проклеить стыки двухсторонним скотчем с каждой стороны полотна;
Насыпать песка слоем не менее 3 см или сделать небольшую стяжку для защиты пленки.
Хороший эффект получится при утепленном цоколе с отмосткой и наличии вентиляционной трубы. Если нет утепления, то конденсат будет собираться на пленке. Можно в этом случае сделать уклон в одну сторону, чтобы накопившаяся влага вытекала за пределы фундамента.
Вариант #2. Обмен или покупка нового жилья
В многоэтажных домах у жильцов первых этажей иногда случаются неприятные ситуации, связанные с работой вентиляционной системы подвала. Решать такие проблемы должны управляющие компании. Но они иногда не спешат это делать, даже при наличии судебных разбирательств.
Конкретный виновник аварии определяется причиной возникновения потопа. Это может быть неправильное строительство, поломка коммуникаций, сезонный подъем уровня грунтовых вод, паводки и прочие
Отчаявшиеся люди даже пытаются обменять такие квартиры или жить подольше на даче. Иногда они начинают строительство частного жилого дома самостоятельно и наступают на те же грабли
Поэтому очень важно на начальном этапе закладки фундамента продумать и правильно выполнить систему вентиляции
При сооружении частного дома вентиляция подвала может быть обустроена как своими руками, так и с привлечением профессиональных строителей.
Основные правила устройства вентиляции цоколя
Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).
Требования к размерам и конфигурации отверстий
Строительные правила и нормы не регламентируют, какой должна быть форма окошек, поэтому все зависит от фантазии хозяев.
Но если вы делаете систему своими руками, то проще всего делать отверстия следующим образом:
- Вкладыванием при заливке цоколя конструкции из четырех дощечек. Тогда у вас получатся окошки квадратной формы.
- Но есть и более простой способ: берется пластиковая канализационная труба диаметром 110 мм, и от нее отрезается кусок, соответствующий толщине фундамента. В итоге получается идеально ровное отверстие круглой формы.
- При укладке цоколя из кирпича окошки устраиваются в процессе кладки, а если конструкция возводится из фундаментных блоков – в них прорезаются или выбиваются отверстия. Для этого можно использовать специальные коронки по бетону.
Теперь о количестве отверстий – в подавляющем большинстве строений их недостаточно, поэтому вентиляция не может проходить должным образом. Например, в среднем доме площадью около 100 м 2 обычно делается 8 отверстий – по 2 с каждой стороны. А должно быть не менее 25 окошек диаметром 110 мм.
СНиП 2.08.01-89 «Жилые здания» регламентирует следующие условия: в наружных стенах подпольных систем, не имеющих принудительной системы вентиляции, и в наружных стенах цокольных этажей должны быть предусмотрены вентиляционные отверстия, площадь которых должна составлять 1/400 общей площади подполья.
Причем продухи должны быть расположены равномерно и размер каждого из них не должен составлять менее 0.05 м 2 . То есть, инструкция по расчету очень проста: площадь первого этажа делится на цифру 400, получившееся значение – общий размер всех продухов на наружных стенах в квадратных метрах.
Требования к расположению окошек в конструкции
Как отмечалось выше, строительные нормы регламентируют минимальную суммарную площадь продухов в наружных стенах дома.
В плане расположения можно выделить несколько основных факторов:
Окошки должны располагаться равномерно по всем стенам, то есть при площади в 100 м 2 квадратного дома на каждой стороне будет располагаться 6 отверстий диаметром 110 мм.
То есть, в среднем один продух на полтора метра цоколя. Такое расположение является максимально правильным и соответствует всем требованиям.
Еще один важный нюанс – окошки на противоположных стенах должны располагаться друг напротив друга. Это необходимо для наилучшего сквозняка и выветривания излишней влаги
Количество конечно немаловажно, но не забывайте и про правильное расположение.
Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать
В подполье будет много мертвых зон, сырость из которых может проникнуть в дом, а в дальнейшем может образоваться плесень и даже грибок.
Еще один важный вопрос – высота расположения продухов. Как таковых, конкретных требований на этот счет нет, но следует устраивать их на максимальном удалении от земли – в верхней части цоколя. Это гарантирует высокое качество проветривания, кроме того, зимой меньше вероятность занесения окошек снегом.
Итак, подытожим все вышесказанное: только достаточное количество отверстий, расположенных на одной линии в верхней части цоколя является гарантией качественной вентиляции.
Чем закрыть отдушины в фундаменте на зиму каждый хозяин определяет самостоятельно. Сделать это можно любым теплоизолирующим материалом. Например, пенопластом или поролоном. Из них, кстати, очень удобно вырезать пробки для отдушин. Можно просто заткнуть продух старыми тряпками.
Можно купить в строительном магазине специальные заглушки для продуха необходимого диаметра. У них есть регулируемые клапаны и, установив их один раз, к данному вопросу можно будет не возвращаться.
Для чего вентилировать подполье
Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.
Так через несколько месяцев выглядит подпол без вентиляции
Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

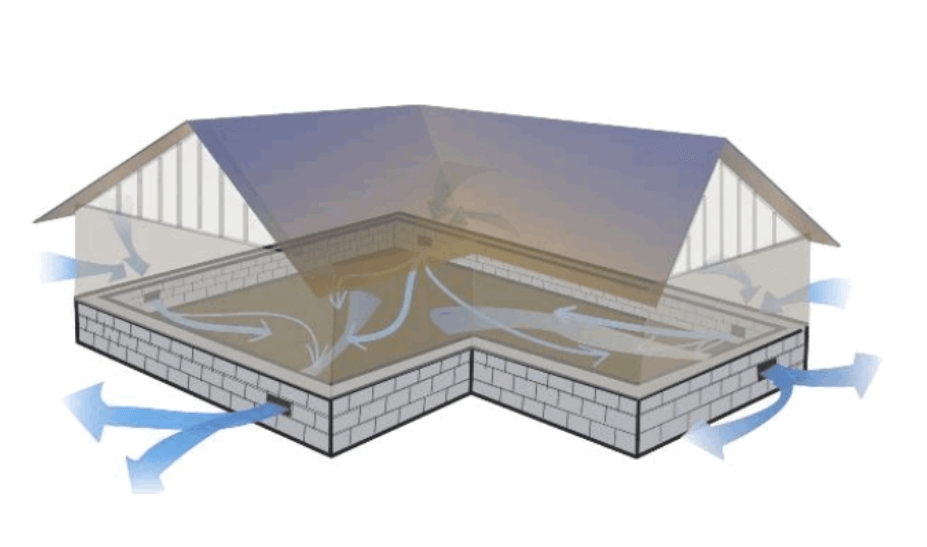

Есть два способа вентилировать подпольное пространство:
- Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.
- Организовать вытяжку воздуха из подпола — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.
Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
