Что нужно для того чтобы сделать правильный расчёт
Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.
Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками
Во-вторых, уделите повышенное внимание методу крепления
Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров
Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.
Длина
Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.
Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом
Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм
При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.
Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.
Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.
Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам
К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.
Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.
Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.
Преимущества и недостатки по сравнению с плитами перекрытия
Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!
В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.
Плюсами деревянных балок являются:
- Экологичность, так как дерево — это возобновляемый натуральный материал.
- Небольшая масса.
- Низкая теплопроводность по сравнению с бетонными конструкциями.
- Невысокая цена по сравнению с другими видами перекрытий.
- Большой ассортимент в выборе.
- Простота установки балок.
Отрицательные стороны у древесины тоже имеются:
- Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
- Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
- Горючесть (натуральные материалы легко воспламеняются).
Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.
Теперь рассмотрим бетонные перекрытия и их недостатки:
Теперь рассмотрим бетонные перекрытия и их недостатки:
- Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
- Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.
Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.
Особенности установки цокольного перекрытия
Установка цокольного перекрытия может быть сделана с применением любого из трёх описанных видов конструкций.
При установке по балкам используется дополнительный элемент – черепной брусок – размером 50 х 50 см. Он закрепляется снизу к балке на одном уровне, и вспомогательное покрытие крепится на него. Далее укладывается слой теплоизоляции (пенопласт, пенополистирол, вата) толщиной не менее 10 см, который накрывается пароизоляцией, желательно в рулонах.
При расстоянии между балками более 60 см сначала устанавливаются лаги, к которым крепится второе черновое покрытие (фанера, ОСП или ДСП). Сверху можно укладывать финишное напольное покрытие.
Для установки по рёбрам черепные бруски не используются. Черновой потолок (фанера или ОСП) нашивается непосредственно к рёбрам с шагом не более 15 см. Теплоизоляция плотно укладывается между рёбрами. Далее укладывается пароизоляция и черновой пол.
Установка балочно-ребристого перекрытия производится аналогично.
Расчёт перекрытий из деревянного бруса
Чтобы посчитать сечение деревянной балки — необходимо собрать нагрузку, действующая на балку. В зависимости от длительности действия нагрузки разделяют на постоянные и временные.
К постоянным нагрузкам относятся:
- собственный вес деревянной балки;
- собственный вес перекрытия, чердачного перекрытия и т.д.;
К временным нагрузкам относятся:
- длительная нагрузка (полезная нагрузка, принимается в зависимости от назначения здания);
- кратковременная нагрузка (снеговая нагрузка, принимается в зависимости от географического расположения здания);
- особая нагрузка (сейсмическая, взрывная и т.д. В рамках данного калькулятора не учитывается);
Нагрузки на балку разделяют на два типа: расчетные и нормативные. Расчетные нагрузки применяются для расчета балки на прочность и устойчивость (1 предельное состояние). Нормативные нагрузки устанавливаются нормами и применяется для расчета балки на прогиб (2 предельное состояние). Расчетные нагрузки определяют умножением нормативной нагрузки на коэффициент нагрузки по надежности. В рамках данного калькулятора расчетная нагрузка применяется при определении прогиба балки в запас.
Нагрузки можно собрать на нашем сайте.
После того как собрали поверхностную нагрузку на перекрытие, измеряемой в кг/м2, необходимо посчитать сколько из этой поверхностной нагрузки на себя берет балка. Для этого надо поверхностную нагрузку умножить на шаг балок(так называемая грузовая полоса).
Например: Мы посчитали, что суммарная нагрузка получилась Qповерхн.= 400кг/м2, а шаг балок 0,6м. Тогда распределенная нагрузка на деревянную балку будет: Qраспр.= 400кг/м2 * 0,6м = 240кг/м. Эта нагрузка вносится в калькулятор
2. Выбор предельного прогиба
В зависимости от назначения балки и ее пролета задаем вертикальный предельный прогиб по таблице 19 из СНиП 2.01.07-85* (Нагрузки и воздействия) Пункт2.а. Смысл вертикального прогиба заключается в следующем: например, прогиб l/250 означает, что для балки длинной 4м предельный вертикальны прогиб равен fult = 4м / 250 = 0,016м = 16мм в месте максимального прогиба для балки. Для балки на двух опорах загруженной равномерно или с сосредоточенной нагрузкой посередине балки — максимальный прогиб будет посередине пролета. Для консольной балки максимальный прогиб — на свободном конце балки.
3. Задание ширины искомого сечения балки.
В зависимости от конструктивных требований задаем ширину сечения балки. Расчет деревянной балки сводится к тому, что необходимо подобрать требуемую высоту hтр сечения деревянной балки, которое способно выдержать заданную нагрузку и не превысить заданный предельный прогиб.
Алгоритм расчета деревянной балки, используемый в данном калькуляторе
По заданной нагрузке и пролету производится построение эпюры моментов и поперечной силы. Эпюра поперечной силы находится для информации (чтобы знать какая нагрузка давит на опоры балки) и в расчете не используется. Эпюра зависит от схемы нагружения балки, вида опирания балки. Строится эпюра по правилам строительной механики. Для наиболее частоиспользуемых схем нагружения и опирания существуют готовые таблицы с выведенными формулами эпюр и прогибов.
2. Расчет по прочности и прогибу
После построения эпюр производится расчет по прочности (1 предельное состояние) и прогибу (2 предельное состояние). Для того, чтобы подобрать балку по прочности, необходимо найти требуемый момент инерции Wтр и hтр и из таблицы рекомендуемого сортамента выбрать подходящее сечение высотой равное hтр деревянной балки по ширине сечения (b) и по Wтр. Следует отметить, что калькулятор подбирает именно по Wтр, нахождение hтр сделано для наглядности, чтобы видеть какая высота сечения должна быть. Для подбора деревянной балки по прогибу находят требуемый момент инерции Iтр, который получен из формулы нахождения предельного прогиба. И также из таблицы сортамента пиломатериалов подбирают подходящее сечение.
3. Подбор деревянной балки из таблицы сортамента пиломатериалов по ГОСТ 244454-80
Из двух результатов подбора (1 и 2 предельное состояние) выбирается сечение с большей выстой сечения.
Произведение расчётов
Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.
Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.
Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.
Подробности
Применение цельного бруса и досок
В случае использования деревянного цельного бруса или досок для обустройства перекрытия длину пролета стоит выбрать в пределах от 4 до 6 метров, что в 2 раза меньше от максимальной дистанции при применении конструкций из клееного бруса для строительства. Элементы из зафиксированных между собой досок довольно часто делают прямиком на строительном объекте.
Клееный брус
Для того, чтобы увеличивать прочность или размер цельных балок, их стоит скреплять между собой вручную при установке перекрытий. Для тех же целей используют сделанный на предприятии клееный брус. Он сделан из нескольких скрепленных между собой брусков. Толщина каждого из элементов может быть отрегулирована числом склеенных между собой изделий. Клееный брус делают на специальных заводах способом прессования, причем его длина достигает до 12 метров. Изделия в готовом виде сохраняют свойства и характеристики цельного пиломатериала, в них можно вбить гвозди без утраты прочность или разрезать их на составляющие нужных размеров. Единственным минусом таких типов конструкций считается высокая цена. Требуется тщательно все просчитать перед монтажом перекрытий на первом этаже по балкам из древесины.
Как своими руками сделать клееный элемент
Есть несколько вариация для самостоятельного изготовления клееного бруса:
- Скрепление ламелей с применением специализированных элементов, а еще вставок из металла.
- Склеивание пары деталей в виде буквы Z.
- Скрепление 3 элементов в единую конструкцию.
После этого стоит нанести клей тонким слоем (в 0.1-0.2 см) на зачищенные и заранее обработанные поверхности. Нижнюю и верхнюю доски стоит укладывают на центральный брус так, чтобы они были расположены в единой плоскости. Для фиксирования элементов применяют струбцины, которые монтируют на балке спустя каждые 0.5 метров. Время отвердевания клеевого состава прописано производителем (как правило, не более 2 дней).
Расчет балки на прогиб (изгиб)
Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:
Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)
- q – величина нагрузки на перекрытие;
- l – величина пролета перекрытия;
- E – модуль упругости;
- I – момент инерции.
Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:
Момент инерции (формула): I = b × h3 /12
- b – ширина балки;
- h – высота балки.
Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:
Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))
После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:
| Элементы конструкций | Максимальный прогиб балки, не более |
| 1. Балки междуэтажных перекрытий | L/250 |
| 2. Балки чердачных перекрытий | L/200 |
| 3. Перекрытия при наличии стяжки/штукатурки | L/350 |
Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.
Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.
Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.
Конечные параметры балки
После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.
Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.
В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.
Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.
Классические ошибки
Инженеры, не имеющие должного опыта, часто допускают некоторые ошибки при расчёте балок, а именно:
Слишком малое сечение, даже если оно и проходит по условиям прочности, может прогнуться больше нормативных значений, из-за чего перекрытие перестанет удовлетворять эксплуатационным требованиям.
- Наоборот, слишком большое сечение приведёт к перерасходу материалов и повышенным затратам при строительстве.
- Неверно выбранное защемление балки повлияет на результат расчёта.
- При расчёте необходимо приводить все единицы к единому модулю, а, в противном случае, результат окажется далёким от истины.
Чтобы не совершать типичные ошибки, следует выполнять расчёт в соответствии с алгоритмом и фиксировать все промежуточные результаты. После выполнения расчёта следует несколько раз проверить результат. Если возникают сомнения, лучше сравнить подобранное сечение балки с аналогичными примерами.
Особенности установки межэтажного перекрытия
Когда устанавливается деревянное перекрытие между этажами, главная задача — обеспечение хорошей звукоизоляции. Одинаковый температурный режим и отсутствие влаги позволяют не использовать пароизоляцию. Другими словами, если бюджет жёстко ограничен, можно отступить от некоторых обязательных правил.
Устанавливая перекрытие второго этажа на балках, как правило, всегда дополнительно применяются лаги, к которым крепится черновой пол из фанеры или ДСП. Кроме этого, рекомендуется использование черепного бруса.
Деревянное перекрытие между этажами отличается от всех остальных использованием резиновой или пробковой подложки толщиной до 5 мм, размещаемой дважды:
- между балками и лагами;
- между вспомогательным полом и финишным покрытием.
Для монтажа перекрытия на ребрах обрешётка не применяется. Ещё одной особенностью является выполнение обрешётки для потолка первого этажа из дерева, так как металлический профиль может издавать в процессе эксплуатации шум.
Расчет перекрытия по металлическим балкам
Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.
При этом необходимо учитывать комплекс факторов:
- общий вес;
- нагрузочную способность;
- площадь формируемой поверхности;
- расстояние между балками;
- ширину пролета.
Несущая способность составляет:
- 0,075 т/м2 – для перекрытий чердачных помещений;
- 0,150 т/м2 – для цокольной основы и межэтажных оснований.
С возрастанием ширины пролета увеличивается высота стальных балок:
- прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
- при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.
Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.
Однако есть у них и недостаток – они подвержены коррозии
Какая нагрузка действует на профильную трубу
Другой вопрос, как рассчитать размеры профильной трубы так, чтобы обойтись «малой кровью», купить подходящую по нагрузке трубу. Для изготовления перил, оградок, теплиц можно обойтись без расчетов. Но если вы строите навес, кровлю, козырек, без серьезных расчетов нагрузки не обойтись.
Каждый материал сопротивляется воздействию внешних нагрузок, и сталь – не исключение. Когда нагрузка на профильную трубу не превышает допустимых значений, то конструкция согнется, но выдержит нагрузку. Если вес груза убрать, профиль примет исходное положение. В случае превышения допустимых значений нагрузки труба деформируется и остается такой навсегда, либо разрывается в месте сгиба.
Чтобы исключить негативные последствия, при расчете профильной трубы учитывайте:
- размеры и сечение (квадратное или прямоугольное);
- напряжение конструкции;
- прочность стали;
- типы возможных нагрузок.
Классификация нагрузок на профильную трубу
Согласно СП 20.13330.2011 по времени действия выделяют следующие типы нагрузок:
- постоянные, вес и давление которых не меняется со временем (вес частей здания, грунта и т.д.);
- временные длительные (вес лестницы, котлов в коттедже, перегородок из гипсокартона);
- кратковременные (снеговые и ветровые, вес людей, мебели, транспорт и т.д.);
- особые (землетрясения, взрывы, удар машины и т.д).
К примеру, вы сооружаете навес во дворе участка и используете профильную трубу как несущую конструкцию. Тогда при расчете трубы учитывайте возможные нагрузки:
- материал для навеса;
- вес снега;
- сильный ветер;
- возможное столкновение автомобиля с опорой во время неудачной парковки во дворе.
Для этого воспользуйтесь СП 20.13330.2011 «Нагрузки и воздействия». В ней есть карты и правила, необходимые для правильного расчета нагрузки профиля.
Расчетные схемы нагрузки на профильную трубу
Кроме типов и видов нагрузки на профили, при расчете трубы учитываются виды опор и характер распределения нагрузки. Калькулятор рассчитывает, используя только 6 типов расчетных схем.
Максимальные нагрузки на профильную трубу
Некоторые читатели задаются вопросом: «Зачем делать такие сложные расчеты, если мне нужно сварить перила для крыльца». В таких случаях нет необходимости в сложных расчетах с учетом нюансов, так как можно прибегнуть к готовым решениям (таб. 1, 2).
Таблица 1. Нагрузка для профильной трубы квадратного сечения
| Размеры профиля, мм | ||||||
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| Труба 40х40х2 | 709 | 173 | 72 | 35 | 16 | 5 |
| Труба 40х40х3 | 949 | 231 | 96 | 46 | 21 | 6 |
| Труба 50х50х2 | 1165 | 286 | 120 | 61 | 31 | 14 |
| Труба 50х50х3 | 1615 | 396 | 167 | 84 | 43 | 19 |
| Труба 60х60х2 | 1714 | 422 | 180 | 93 | 50 | 26 |
| Труба 60х60х3 | 2393 | 589 | 250 | 129 | 69 | 35 |
| Труба 80х80х3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
| Труба 100х100х3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
| Труба 100х100х4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
| Труба 120х120х4 | 13726 | 3339 | 1484 | 801 | 478 | 296 |
| Труба 140х140х4 | 19062 | 4736 | 2069 | 1125 | 679 | 429 |
Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)
| Размеры профиля, мм | ||||||
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| Труба 50х25х2 | 684 | 167 | 69 | 34 | 16 | 6 |
| Труба 60х40х3 | 1255 | 308 | 130 | 66 | 35 | 17 |
| Труба 80х40х2 | 1911 | 471 | 202 | 105 | 58 | 31 |
| Труба 80х40х3 | 2672 | 658 | 281 | 146 | 81 | 43 |
| Труба 80х60х3 | 3583 | 884 | 380 | 199 | 112 | 62 |
| Труба 100х50х4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
| Труба 120х80х3 | 7854 | 1947 | 846 | 455 | 269 | 164 |
Пользуясь готовыми расчетами, помните, что в таблицах 2 и 3 указана максимальная нагрузка, от воздействия которой труба согнется, но не сломается. При ликвидации нагрузки (прекращение сильного ветра) профиль вновь обретет первоначальное состояние. Превышение максимальной нагрузки даже на 1 кг ведет к деформации или разрушению конструкции, поэтому покупайте трубу с запасом прочности, в 2 – 3 раза превышающим предельное значение.
Достоинства и недостатки балок из дерева
Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:
- доступная цена;
- простота доставки на строительную площадку;
- возможность установки без применения спецтехники;
- экологическая безопасность;
- ремонтопригодность.
Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.
В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

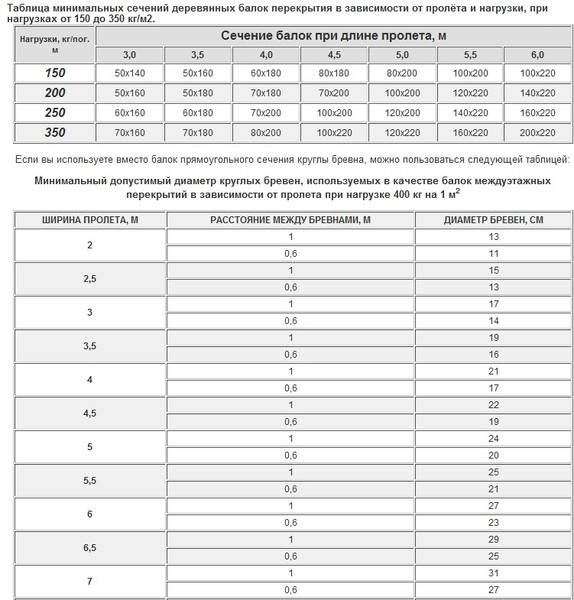

Определение сечения и шага установки элементов перекрытия
Данный процесс требует придерживаться следующих правил:
- Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
- Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
- Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
- При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.
Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.
Кроме полученных точных результатов, прочность конструкции зависит от качества материала.
Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.
В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.
Что еще почитать по теме?
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.
В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Расчет несущих балок
Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).
Расчет нагрузок
Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.
1. Собственная удельная масса перекрытия
Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.
Таблица 2
| Наименование материала | Плотность или насыпная плотность, кг/м 3 |
| Асбоцементный лист | 750 |
| Базальтовая вата (минеральная) | 50–200 (от степени уплотнения) |
| Берёза | 620–650 |
| Бетон | 2400 |
| Битум | 1400 |
| Гипсокартон | 500–800 |
| Глина | 1500 |
| ДСП | 1000 |
| Дуб | 655–810 |
| Ель | 420–450 |
| Железобетон | 2500 |
| Керамзит | 200–1000 (от коэффициента вспенивания) |
| Керамзитобетон | 1800 |
| Кирпич полнотелый | 1800 |
| Линолеум | 1600 |
| Опилки | 70–270 (от фракции, породы дерева и влажности) |
| Паркет, 17 мм, дуб | 22 кг/м 2 |
| Паркет, 20 мм, щитовой | 14 кг/м 2 |
| Пенобетон | 300–1000 |
| Пенопласт | 60 |
| Плитка керамическая | 18 кг/м 2 |
| Рубероид | 600 |
| Сетка проволочная | 1,9–2,35 кг/м 2 |
| Сосна | 480–520 |
| Сталь углеродистая | 7850 |
| Стекло | 2500 |
| Стекловата | 350–400 |
| Фанера клееная | 600 |
| Шлакоблок | 400–600 |
| Штукатурка | 350–800 (от состава) |
Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.
К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .
2. Переменная нагрузка
Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .
3. Суммарная нагрузка
Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:
- 1,2 — при удельной массе меньше 200 кг/м 2 ;
- 1,3 — при удельной массе больше 200 кг/м 2 .
4. Пример расчета
В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.
1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм
Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.
Таблица 3
| Материал | Объем, м 3 | Плотность, кг/м 3 | Масса, кг | Удельная нагрузка, кг/м 2 |
| Брус (сосна) | 9 х 0,15 х 0,1 х 3,3 = 0,4455 | 500 | 222,75 | 14,85 |
| Доска (сосна) | 15 х 0,04 = 0,6 | 500 | 300 | 20,0 |
| Фанера | 15 х 0,01 = 0,15 | 600 | 90 | 6,0 |
| Линолеум | 15 х 0,005 = 0,075 | 1600 | 120 | 8,0 |
| Минвата | 15 х 0,12-0,405 = 1,395 | 100 | 139,5 | 9,3 |
| Итого: | 58,15 | |||
| С учетом k = 1,2 | 70 |
Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .
Общая нагрузка — 70 + 180 = 250 кг/м 2 .
Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).
Расчёт допустимого прогиба
Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.
Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:
h = (5 х qр х L4) / (384 х E х J)
- qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
- L — длина балки, L = 330 см;
- Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
- J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .
Для нашего примера:
h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см
Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.
В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:
Оценка статьи:
Сохранить себе в:
Расчет чердачного перекрытия по деревянным балкам Ссылка на основную публикацию
