Какие параметры окна необходимо знать
Если для установки новых окон вы используете услуги сторонних специалистов, то на стоимость работ также будут влиять параметры конструкции. Для определения цены монтажа вам нужно знать следующие данные:
- высота и ширина окна;
- тип створки – глухая или распашная;
- количество створок;
- тип стеклопакета – количество камер;
- тип открывающего механизма – поворотный или поворотно-откидной;
- наличие или отсутствие дополнительных покрытий или москитной сетки;
- тип фурнитуры и ее производитель;
- длина и ширина отлива;
- размеры подоконника и материал, из которого он изготовлен.
Все эти данные влияют не только на цену установки стеклопакета, но и на сложность и срок проведения работ.
Оптимальные габариты и конструкция окон
Максимальная ширина окон по нормам не должна превышать 2670 мм (с допустимой высотой 2070 мм). А при увеличении высоты проема до 2750 мм (соответствии с ГОСТ 23166-99) ширина окна не может быть более 1770 мм.
Количество створок в оконном блоке определяется эксплуатационной целесообразностью и требованием стандартов:
- Вес одного элемента не может превышать 80-100 кг.
- Максимальная площадь элемента – 2,5 м².
В многоквартирных домах обычно устанавливают дух или трехстворчатые окна и балконный блок (как правило — это дверь и глухое окно). Блоки делятся таким образом, чтобы соседние участки выглядели симметрично. Также, нужно учитывать возможность легкого доступа к отдаленным зонам стеклопакетов для периодической очистки с обратной стороны. Если при стандартной высоте ширина конструкции превышает полтора метра, для удобного обслуживания рекомендуется делить блок на 3 створки.
Монтаж и некоторые особенности
Пластиковые окна имеют стандартный порядок монтажа
Не важно, в каком доме проводится установка – в панельном или кирпичном. Пошаговая технология установки будет выглядеть следующим образом:
- Сначала демонтируется старое окно.
- Придётся использовать пилку или лобзик, чтобы в нескольких местах перепилить коробку. Потом её вырывают при помощи монтировки.
- Проём обязательно очищается от строительного мусора, остатков гидроизоляции.
- Сверление отверстий, в которых помещаются шурупы с дюбелями.
- Используя строительный уровень, выставляем окно в горизонт.
- Созданные ранее отверстия используются при бурении.
- Остаётся только фиксация оконной коробки.
Рекомендуется применять только разновидности дюбелей, созданные из пластика. Деревянные изделия просто рассыхаются и выпадают при появлении температурных колебаний. После для удержания окна используется только монтажная пена, что снижает устойчивость к ветровым нагрузкам. Но на этом работа не заканчивается, её продолжают:
- Возвращение на первоначальное место створок.
- Обязательный этап – крепление отлива. Дополнительный шов разделяет его и коробку, он и обрабатывается силиконовым герметиком.
- Покрытие пеной зазора между проёмом и коробкой, на протяжении всего периметра.
- Подоконник подрезается по размеру, а затем выставляется на подпорках из дерева, по уровню. После этого конструкция усаживается на пену. По мере схватывания материала подоконники пригружаются. Потом пена может увеличиваться в размерах.
Возможные ошибки и сложности в процессе
Сложности при выполнении оконных проемов как при строительстве, так и при реконструкции связаны, прежде всего, с неправильным выполнением замеров оконных блоков. Это приводит в дальнейшем проблемам с теплоизоляцией и снижением надежности монтажных работ.
Неправильно сделанные просветы потребуется переделать, а это приведет к удорожанию строительных работ. Для того, чтобы этого не произошло, нужно будет выполнить привязку проемов к стенке.
Особенное внимание уделяют верху откосов, она проверяется с учетом проекта чистого пола. Бывает так, что при выполнении проемов не соблюдены необходимые зазоры по бокам коробки 30 мм и снизу 60 мм
Также часто неправильно выполнена форма проема с нарушением диагоналей, когда они не равняются друг другу.
Неправильные расчеты уменьшенного оконного стеклопакета: после монтажа ПВХ-конструкций площадь остекления становится недостаточной и не может обеспечить достаточную естественную освещенность комнаты.
Размеры для конкретной серии: узнаём правильно
Любому владельцу помещения хочется, чтобы ремонт прошёл без серьёзных финансовых затрат. Потому требуется внимательно изучить предложения на современном рынке. Электронные калькуляторы стоимости упрощают совершение правильного выбора. Но нужно точно знать, какими габаритами обладают конкретные окна в том или ином помещении.

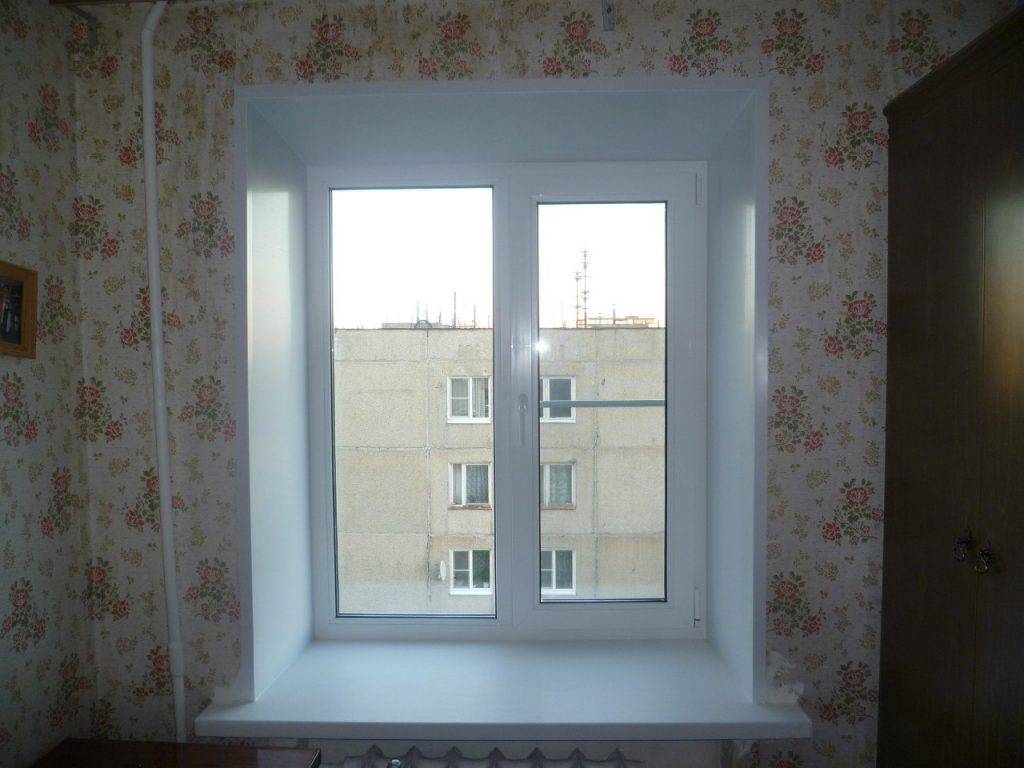

Окно в панельном доме
Вызов замерщика – ещё одно рациональное решение. Можно так же изучить справочники, где написано о типовых габаритах изделий для различных серий домов. Не составит труда вычислять номерное обозначение, изучив технический паспорт на помещение. Документ может содержать точные данные по окнам и их размерам. Если информация отсутствует – можно обращаться к организации, которая отвечает за ремонт или обслуживание строения.
Панельные дома выпускаются в ограниченном количестве серий, хотя по внешнему виду они кажутся разными. Для многих версий использовались одни и те же одинаковые элементы. Разница присутствует только в этажности и внутренней планировке, количестве подъездов, других подобных характеристиках. Основы сохраняют одинаковые габариты в реальности. Размер окон в панельных пятиэтажках попадает под действие данного правила.

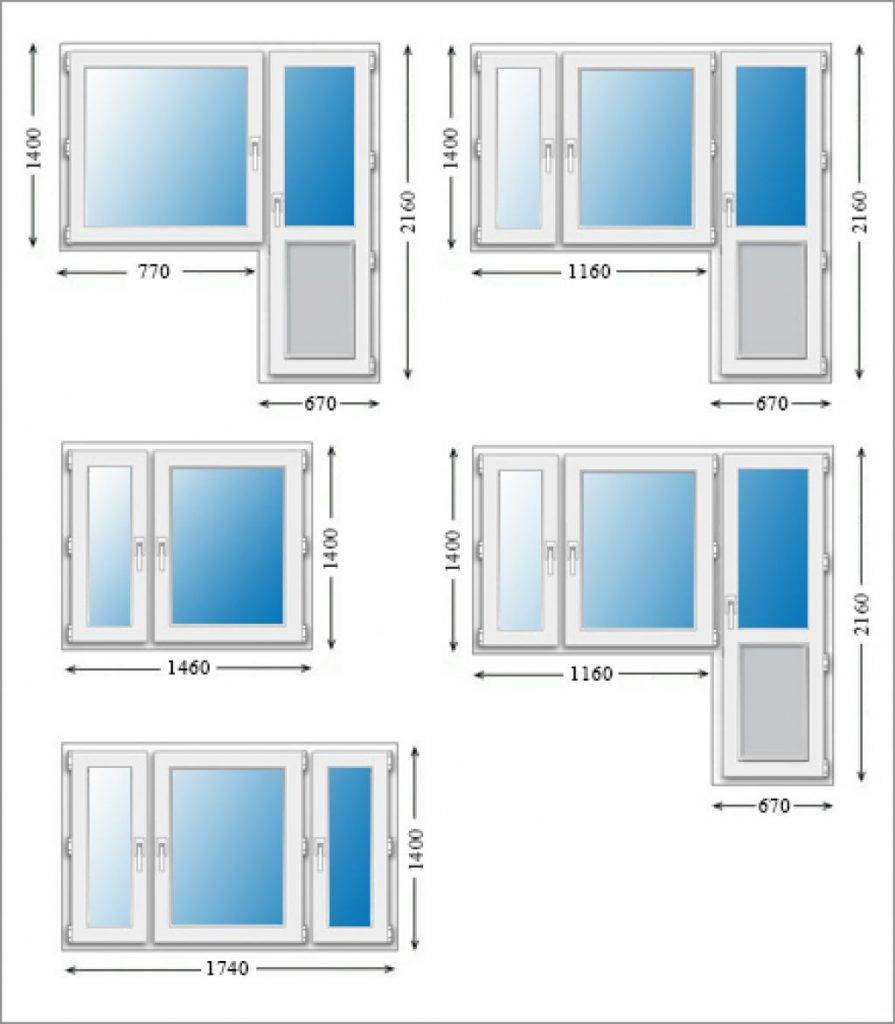

Для серии П-44
На протяжении длительного времени данная серия многоэтажек была одной из самых популярных. Из главных преимуществ отмечают планировку вместе с низким уровнем стоимости. Название конкретных секций может иметь дополнительный индекс, в зависимости от количества подъездов.
Квартиры с одной комнатой имеют следующие габариты:
- У комнат: 1470 на 1420 мм.
- Кухни с балконом и части с подоконником: 1160 на 1420, для дверей – 700 на 2160.
У двухкомнатных габариты другие:
- Первая комната: 1760 и 1420.
- Вторая комната: 1760 и 1420.
- Кухонные помещения, у которых есть балкон и подоконник: 1160 и 1420.
- Для двери размер 700 на 2160.
Трёхкомнатные квартиры – другое дело:
- 1760 на 1420
- 1760 на 1420
- 1460 на 1420, а так же 700 на 2160
П-44-Т
Габариты наружной стеновой части здесь другие, хотя название похоже на предыдущий вариант. При создании этой серии применялись материалы высшего качества. Сами помещения увеличились в размерах. Улучшилась планировка пор каждому из элементов. Размер окна в панельной девятиэтижки так же разрабатывается с учётом действующих стандартов.
В данном случае размеры варьируются, начиная с 680, и заканчивая 1420 миллиметрами.
Серия КОПЭ
Дома, составляющие серию, построены из различных элементов компоновки. Даже в пределах одного модельного ряда пользователи могут выбирать экстерьер вместе со внутренним наполнением. То есть, у самих жильцов появляется больше выбора благодаря такой планировке. Для КОПЭ характерны следующие .размеры окон, балконов.
Серия КОПЭ
Квартиры на одну комнату:
- Для комнаты размер 1470 * 1420.
- У кухни это 1160 * 1420. Балконная дверь имеет габариты 700 на 2160.
Квартиры на две комнаты ставят отдельные ограничения:
- Первая комната: 1470 * 1420.
- Вторая комната: 1470 * 1420.
- Кухня с балконом: 1160 * 1420. Для двери размеры 700 на 2160.
Иногда встречаются конструкции, у которых балкон находится прямо в комнате.
Трёхкомнатные квартиры:
- Для первых трёх комнат характерны габариты 1760 * 1420.
- Кухонные помещения с добавлением лоджий: 1460 * 1420. Для балконной двери: 700 *2160.
Примерно тех же стандартов придерживаются и при возведении четырёхкомнатных квартир.
О серии П-3
Интересная планировка – главная особенность таких панелей. Но потолки имеют уменьшенную высоту. Квадратный метр стоит дёшево, это объясняет, почему данные разновидности домов стали популярными на территории Москвы. Минимальный размер начинается с 670 миллиметров, и заканчивается 2160.
Серия П-43
Достаточно удачный представитель так называемой группы «брежневок». Низкая стоимость жилья становится главным плюсом, но не обошлось и без отрицательных сторон. К ним относят малую площадь вместе с небольшой высотой потолка, доходящей до 2,64 метров. Балконные двери чаще имеют габариты в 670 на 2160 мм. Обычные окна – 1740, либо 1460, 1160 на 1400.
Панельные дома из серии 2-49
Эти дома так же называются «брежневскими». Здесь видна явная экономия по квадратным метрам. Кухня имела площадь всего в 6 квадратов, даже при квартирах с четырьмя комнатами. Зато такое жильё покупалось быстро, по нему легко было организовать расселение. Ширина окон начинается с 660 миллиметров, и заканчивая 1760. Высота находится в пределах 1520-2220.
Размеры пластиковых окон
Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.
На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.
Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.
В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.
Для хрущевок
Достаточно распространенный вариант. Типовые многоэтажки данного вида возводились с 1956 года по 1980 год. Строители предлагали два типовых варианта: на 5 и на 9 этажей. Изначально предполагалось, что данное жилье будет временным. Его срок службы ограничивался 20 – 50 лет. К этому времени руководство было уверено всех жителей хрущовок можно будет переселить в более комфортные квартиры. Однако столь грандиозным планам в полной мере сбыться не получилось. Многочисленные хрущовки в большом количестве встречаются на постсоветском пространстве.
У устанавливаемых в таких домах оконных системах следующие размеры:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1340 | 1280 |
| Трехстворчатые | 1340 | 2030 |
| Балконный блок | 2030 | 2070, при ширине двери 680 |
Демонтаж старого стеклопакета
- молоток пластиковый или киянка,
- рулетка,
- изогнутый специальный нож (для силикона в деревянных рамах),
- деревянная (пластмассовая), стамеска, или обычный шпатель
- маркер, карандаш.
Когда новый стеклопакет изготовлен и доставлен, нужно демонтировать разбитый. Малярный скотч, наклеенный на раму, поможет предохранить ее от царапин. Прежде всего, нужно вынуть штапики. В зазор между рамой и штапиком вставляется уголок стамески (можно использовать пластмассовую линейку) или шпателя. Немного наклонив стамеску к раме, нужно слегка постучать по ручке инструмента, увеличивая зазор. Когда он сдвинется, вынуть его из паза.
Маркируйте штапики, вынимая их, чтобы затем вновь поставить каждый на свое место. Не забудьте аккуратно собрать прокладки из-под стекла и тоже промаркировать, чтобы установить потом точно туда, где они находились. Они регулируют конструкцию, обеспечивая ее жесткость.
Порядок, в котором вынимают штапики. чтобы пакет не «вылетел» из рамы:
- вначале левый
- затем правый
- потом нижний
- верхний всегда последним, чтобы стеклопакет не выпал из рамы.
Далее следует установка нового стеклопакета. Вначале кладут на раму прокладки в нужном порядке. Затем стеклопакет, уплотнительную резину. Внимательно осмотрите окно, прежде чем окончательно установить штапики, убедитесь, что резина плотно прижата к стеклопакету, а прокладки не видны из-под него (их смещение может нарушить геометрию окна). Штапики ставьте в обратном порядке: верхний, затем нижний, потом вертикальные.
Заканчивают установку, опять таки, штапиками, только в обратном порядке
Штапики захлопывают, используя пластиковый молоток (или киянку), обычный молоток лучше не использовать, слишком велика вероятность того, что стекло разобьется
Вначале вставьте один угол штапика, потом – второй. Штапик выгнется, его «захлопывают», не сильно ударяя по средней части.
Замена стеклопакета в алюминиевом профиле производится так же, как в пластиковой раме с той разницей, что внутренние пристекольные уплотнители устанавливаются после того, как на место поставлены штапики. На некоторых профилях из алюминия используется щеточный уплотнитель,
Сложнее всего производится сделать замену стеклопакета в деревянном окне. Из таких рам сложно извлекать старый стеклопакет. Он залит по периметру силиконом. Штапики при установке окон прибиваются гвоздями без шляпок и, кроме того, они приклеены по периметру герметиком
Нужно вначале канцелярским ножом подрезать герметик, оттянуть штапик от створки, осторожно вынуть его, так как дерево может сломаться
Если вы справились со стеклопакетом, тогда вам ничего не стоит сделать установку душевой кабины.
Новый стеклопакет устанавливается на место старого, расклинивается и фиксируется так же, как в пластиковой раме. Штапики, если они сломались, нужно заменить, установив их: на гвозди, заделать силиконом. При покраске окна не нужно закрашивать фурнитуру и уплотнительную резину. Заклеивайте их малярным скотчем.
Замена стеклопакета окон ПВХ в фирме может обойтись от 3 до 8 тысяч рублей. Ремонт остальные видов окон (дерево, дерево-пластик, алюминий, дерево-алюминий) обойдутся дороже. Берегите свои стеклопакеты, чтобы не менять их.
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Остекление бань
Если раньше окна в банях не ставили совсем или делали их крошечными, с появлением новых материалов и техник тенденция остекления помещений бани вполне оправдана.
С появлением влагостойких материалов можно устанавливать окна в банях и саунах
Пластиковые и любые другие окна в бане в меньшей степени являются частью декора. Они помогают решить важные вопросы:
- возможность просушить баню (пол и стены) по окончании процедуры;
- с целью быстрого понижения температуры при необходимости;
- как дополнительный выход в случае пожара.
Для остекления проемов в банях используются специальные материалы.
Стандартных размеров оконных проемов для пластиковых окон в русских банях нет, а вот местоположение есть.
Два окошка располагают следующим образом:
- над полком – для возможности контролировать температуру и быстро проветрить помещение;
- под полком, невысоко над полом – для просушки деревянных панелей, предотвращения поражения грибком и гнили; используют в то время, когда баней не пользуются.
Исходя из назначения, пластиковые окна в русской бане делают обязательно открывающимися и без подоконников.
Стандарты оконных проемов в квартирах
Типовые размеры окон в многоэтажных домах зависят от серии дома. Рассмотрим наиболее распространенные варианты.
Старый фонд
Так называют дома, построенные в начале XX века, до революции. Их отличают толстые стены, просторные комнаты и коридоры, высокие потолки и, как следствие, высокие оконные проемы.
Стандартное одностворчатое окно в старом фонде может иметь размеры — 115×190 см либо 85×115 см.
Двустворчатые конструкции могут быть представлены в одном из трех вариантов 115×190 см, 130×220 см или 150×190 см.
Трехстворчатые окна в старом фонде однотипны — 240×210 см.
Дома сталинского типа (сталинки)
Здания, троившиеся в период с 1930-х по 1960-е годы обычно очень красивы внешне. Их отличает строгая архитектура, высокие потолки, комнаты и кухни большой площади. Строили такие дома из кирпича, снаружи облицовывали гранитом, либо штукатурили, часто использовали лепнину и барельефы.
За счет большого размера комнат, одностворчатые окна в сталинках не использовались. Двустворчатые же делались в двух вариантах — 115×195 см и 150×190 см, трехстворчатые — 170×190 см.
Хрущевки
Типовые дома, построенные с 1950-х по 1985 годы. Могут быть выполнены из панелей или кирпича, отличаются невысокими потолками, слабой звукоизоляцией, небольшими внутренними помещениями. Снаружи хрущевки выглядят однотипно — с плоскими крышами и без украшений на фасаде. В высоту — от 3 до 5 этажей.
Размер оконного проема в хрущевках можно определить по ширине подоконника. В кирпичных домах с широкими подоконниками двустворчатое окно, по стандарту, должно быть 145×150 см, трехстворчатое — 204×150 см. В панельных домах, где подоконники узкие, размеры проемов будут, соответственно, 130×135 см и 204×135 см.
Брежневки
Это квартиры улучшенной планировки, более просторные, чем жилье хрущевского периода. Дома могут достигать 9 этажей, и всегда оборудованы лифтами и мусоропроводами.
Существует несколько серий брежневок, типовые размеры окон в каждой из них различаются.
- В 602 серии — двустворчатое окно должно иметь размер 145×121 см;, трехстворчатое — 210×145 см.
- В серии 606 проем для двустворчатого окна составляет 145×141 см, и 170×141 см для трехстворчатого.
- Для 600-й серии характерны оконные проемы больших размеров. По стандарту, трехстворчатое окно в таком доме могло быть 238×113, 238×142 или 269×142 см.
Типовые новостройки
Современные новостройки очень разнообразны. Существует около 40 серий таких домов, и типовые размеры оконных проемов для каждой из них индивидуальны. Приведем наиболее распространенные варианты размеров в сантиметрах.
- 504 — двустворчатое 145×141, трехстворчатое 170×141.
- 137 — двустворчатое 115×142, трехстворчатое 170×142.
- 504Д — двустворчатое 142×110, трехстворчатое 142×203.
- 505 — двустворчатое 141×145, трехстворчатое 141×203.
- 600 — трехстворчатое 142×268, 110×236 или 142×236.
- 600.11 — двустворчатое 141×145, трехстворчатое 141×205.
- 606 — двустворчатое 141×145, трехстворчатое 141×170.
Приведенные выше данные могут быть использованы для приблизительных подсчетов стоимости остекления квартиры или дома. Нередки случаи, когда даже в одном доме размеры окон могут отличаться друг от друга и от требований ГОСТ на 10−15 см. Чаще всего это наблюдается в панельных домах. Поэтому для подсчета точной цены пластикового окна лучше все же вызвать замерщика. Но сориентироваться по грядущим затратам типовые размеры помогут.

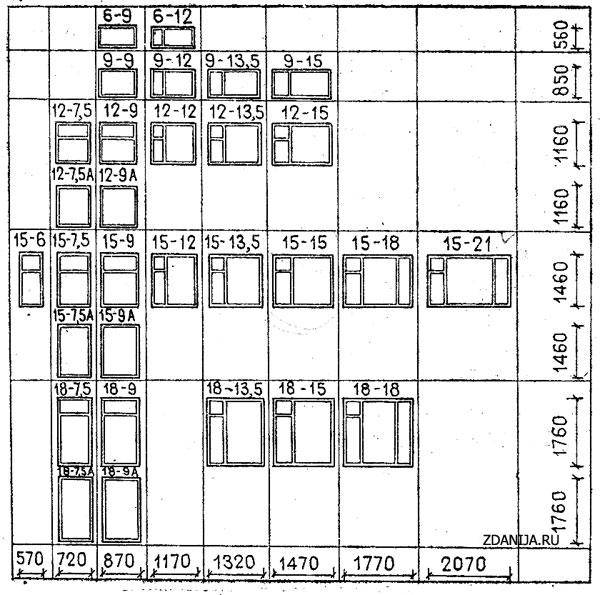

Типоразмеры по ГОСТ
Естественно имеются различия в чертежах по установочному процессу в жилом здании. В таблице ниже раскрыто типовое соотношение размеров согласно ГОСТУ:
Стандартные размеры одностворчатого, двухстворчатого и трехстворчатого окна
Следовательно, ширину оконных полотен, формирует предположительная цель, заложенная в создание строения. На плане в зале или кухне изначально нужно определить, как будут расположены окна и двери, что бы достичь уровня в естественном солнечном освещении в соотнесении нормальных показателей. В связи с тем, что этот фактор, зависит от географического расположения здания, рамы проектируют и изготавливают по государственному стандарту.
И бывают трёх видовых категорий:
- деревянной;
- пластиковой;
- металлопластиковой.
Минимальные параметры профиля двустворчатых и тройных окон, составят 1300 на 1400 мм и 2050 на 1400 миллиметра.
Какие инструменты и расходные материалы потребуются?
От того, когда будет устанавливаться окно — на этапе строительстве или реконструкции, зависит перечень нужных инструментов и стройматериалов. Поскольку в первом случае это в основном будет строительный инструмент, а во втором добавятся приспособления для демонтажа части стен.
На этапе строительства дома
Для оформления оконных проемов в ходе выполнения работ по возведению нового объекта потребуется стандартный набор каменщика и спецприспособления, чтобы мастер мог эффективно и качественно выполнять кладку.
Основные инструменты для производства оконных проемов:
- емкость не меньше 50 л и лопата, для замешивания укладочного раствора;
- ведро на 10–12 л, для переноски раствора к месту строительства;
- мастерок (кельма) трапецеидальной формы, молоток-кирка для подготовки доборных частей кирпича;
- резиновая киянка для осадки подгонки;
- отвес для создания вертикальности конструкции до 1 мм;
- рулетка, шнур-причалка от 100 м, карандаши;
- гидроуровень;
- угольник для создания углов 90 градусов, со сторонами от 50 см;
- лазерный прибор для осей и рулетка;
- точный спиртовой уровень и длинное правило;
- шаблон для кладочного раствора;
- расшивка и порядовка для кладки;
- средства индивидуальной защиты каменщика и страховочные стропы;
- бетон, кирпич, металлический профиль.
В готовой конструкции
В том случае, когда окна выполняют в готовой кирпичной стене, к этому списку добавляется дополнительный инструмент и приспособления для демонтажа:
лом с Т-образной формой для разрушения кирпичной стены;
- зубила и пики;
- бетоноломы;
- кувалда — ударный молот для боя кирпича;
- болгарка, для резки и затачивания разнообразных деталей и изделий;
- перфоратор, чтобы отколоть ненужный слой, выдолбить нишу или выполнить штробу.
Как правильно задать размеры окон на этапе проектирования
Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным
К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2
В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.
Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к
площадь свыше указанной нормы не подпадает под действие стандартов.
При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части
Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.
Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.
