Монтаж и разводка проводки в квартире своими руками

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

Штробление стен под электропроводку

Еще тут есть такие правила:

1. Провода необходимо укладывать строго перпендикулярно.
2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

Электрический щит в подъезде дома

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

Разметка проводки с рекомендациями

Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

Устройство гнезда под подрозетник

Устройство штробы под проводку

Подведение кабеля к гнезду

Готовая скрытая проводка

Это интересно: Запуск ДНаТ с дросселем от ДРЛ — схема подключения, ИЗУ, дроссель

Расчет электропроводки

В жилых комнатах на каждые 5-7 кв. м площади устанавливают 1 розетку. В кухне их число увеличивают втрое.

Прокладывают медные провода с сечением жил, кв. мм:

Потребитель	~220 В	~380 В
Квартира (вводный кабель)	3х10	5х2,5
Электроплита, варочная поверхность	3х6	5х2,5
Бойлер, стиральная машина, кондиционер	3х4	—
Розеточные группы	3х2,5	—
Осветительные приборы	3х1,5	—

Приведенные сечения рассчитаны на стандартный набор потребителей.

Автоматические выключатели выбирают по следующей таблице:

Сечение жил, кв. мм	Номинальный ток автомата, А	Максимальная мощность потребителя, кВт
1,5	10	4,1
2,5	16	5,5
4	25	7,7
6	32	9,24
10	40	12,1

УЗО должно на 1 ступень превосходить по номинальному току защищающий его автоматический выключатель.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

• https://electric-220.ru/prokladka-jelektroprovodki-v-kvartire-razbor-shem
• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://first-apartment.ru/razvodka-elektriki-v-kvartire.html
• https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-kvartire
• https://sdelat-dom.ru/remont/elektroprovodka/provodka-v-kvartire/
• https://ManRem.ru/provesti-provodku-kvartire-svoimi-rukami-shchitka-skhemy-pravila-poryadok-vypolneniya/
• https://grand-electro.ru/elektroprovodka/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya-k-primeneniyu.html
• http://remoo.ru/elektrika/razvodka-ehlektriki-v-kvartire

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Вычислить количество потребителей.
4. Вычислить количество розеток.
5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Подсчитать метраж кабеля и количества автоматов.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Способы выполнения разводки кабеля

Чтобы правильно выбрать вариант разводки по квартире, нужно учитывать технологические особенности каждой комнаты.

Санузлы характеризуются присутствием мощных потребителей и повышенной влажностью. Чтобы исключить малейшую вероятность поражения током, необходимо каждое устройство подключать через отдельный автомат с обязательным использованием заземления. Розетки должны иметь защитную крышку, предотвращающую попадание внутрь них воды.

Для кухни требуется веерная схема, так как в этом помещении находится много бытовой техники, расположенной в разных местах. Для мощных изделий (кондиционер, жарочный шкаф) следует предусмотреть отдельную линию от монтажной коробки.

Осветительная группа включает в себя центральные люстры и точечные светильники. В зависимости от конфигурации и площади помещения в нем устанавливается одна или две основные лампы. К выключателю подводится двухфазная линия. Далее к каждому прибору пускается одиночный провод, образующий замкнутый контур.

Составить схему можно с использованием одного из следующих способов:

1. Последовательный. Состоит из фрагментов, расположенных один за другим. Узловые блоки не используются. Преимуществом такого варианта является экономия материалов, так как они расходуются по минимуму. Недостатки тоже есть — нагрузка на линию распределяется неравномерно, при нарушении целостности одного элемента обесточивается вся система.
2. Параллельный. На каждое направление обустраивается отдельный узел. Схема подразумевает большой расход кабеля и монтажных коробок. Плюс в ее надежности — при выходе из строя одного направления, остальные продолжают функционировать. От одного из них можно протянуть к приборам удлинитель.
3. Комбинированный. Здесь сочетаются параллельный и последовательный способ. Параллельный используется для подачи тока в коробки, разводки по потолку и стенам. Последовательно соединяются осветительные приборы и розетки одной группы.

Выбор зависит от площади помещения, количества и мощности потребителей.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

1. Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.
2. Кухонную ветвь (для чайников, варочной панели, духового шкафа). При повреждении этой линии комнаты не останутся без электроснабжения.
3. Для санузлов. Розетка в туалете или ванной — обязательный атрибут. К ней подсоединяют системы фильтрации или вентиляции, фены, электробритвы.
4. Осветительные линии. Желательно провести свет отдельно от других ветвей.

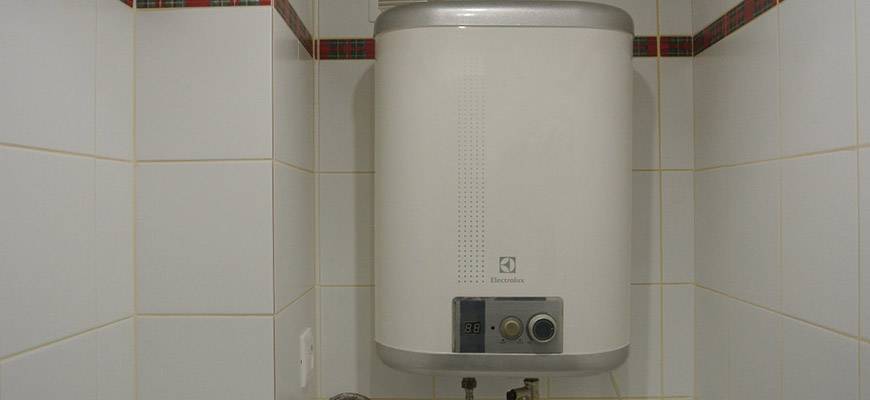

Стационарная бытовая техника

Мощные приборы устанавливают в кухнях или санузлах. Больше всего энергии потребляют устройства с ТЭНами. При замене стационарных установок требуется обесточивание квартиры. Чтобы этого не происходило, предусматривают отдельную ветвь.

Силовую группу снабжают автоматом соответствующего номинала. Он прекращает подачу электричества при перепадах напряжения.

Стационарная бытовая техника потребляет много энергии.

Выделенная линия для кухни

Часть бытовой техники включена всегда. Постоянно работают проточные нагреватели, холодильники. При укладке общей проводки для всей квартиры из-за перегорания провода на кухне обесточиваются все комнаты.

Электроснабжение будет отсутствовать до выявления и устранения неисправности. Нельзя нагружать одну линию всеми приборами. При раздельной укладке свет будет всегда. Даже если работает единственная розетка, можно подключать инструменты.

Группы освещения

Разветвление осветительной сети делают независимо от количества комнат. Основной светильник и дополнительные точечные приборы подключают к разным линиям. Так освещение будет отсутствовать только при возникновении неисправностей на входе проводки в квартиру.

Разветвление делают независимо от количества комнат.

Помещения с повышенной влажностью

Попадание влаги — частая причина поломки приборов на балконах или в санузлах. Поэтому электрическую схему помещений составляют с соблюдением правил:

1. Проводят отдельную сеть с защитным автоматом.
2. Устанавливают герметичные распределительные коробки. Их располагают за пределами помещения. Выключатели также выносят на стену коридора.
3. Используют специальные розетки. Они снабжаются крышками, закрывающимися при извлечении штекера.
4. Все провода защищают гофрированным шлангами. Тщательно изолируют места соединений.
5. Стандартные светильники заменяют слаботочными. Предпочтение отдают приборам, работающим от сети 12 В.

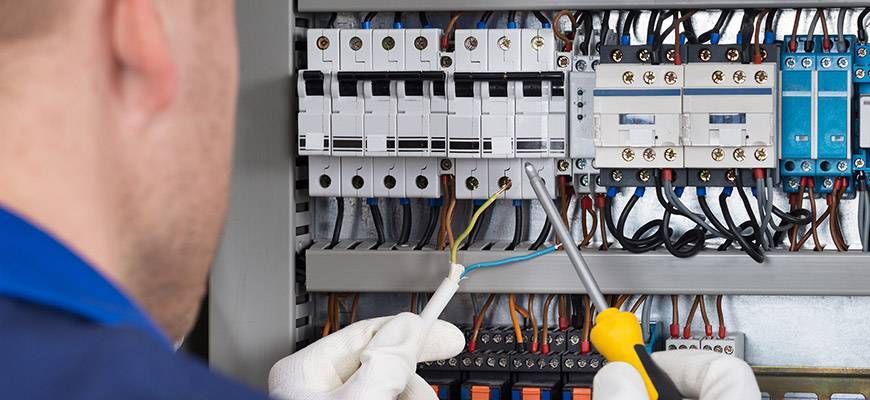

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
2. Проектируют заземление.
3. Составляют схему разводки. Указывают места расположения силового оборудования.
4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Мощность, кВт

Ток, А

Сечение провода, мм2

1,5

2,5

4

6

10

16

25

35

50

70

95

0,5

2,3

100 м

165 м

265 м

395 м

1

4,6

30 м

84 м

135 м

200 м

335 м

530 м

1,5

6,8

33 м

57 м

90 м

130 м

225 м

355 м

565 м

2

9

25 м

43 м

68 м

100 м

170 м

265 м

430 м

595 м

2,5

11,5

20 м

34 м

54 м

80 м

135 м

210 м

340 м

470 м

630 м

3

13,5

17 м

29 м

45 м

66 м

110 м

180 м

285 м

395 м

520 м

3,5

16

14 м

24 м

39 м

56 м

96 м

155 м

245 м

335 м

450 м

4

18

—

21 м

34 м

49 м

84 м

135 м

210 м

295 м

395 м

580 м

4,5

20

—

19 м

30 м

44 м

75 м

120 м

190 м

260 м

350 м

515 м

5

23

—

—

27 м

39 м

68 м

105 м

170 м

235 м

315 м

460 м

630 м

6

27

—

—

23 м

32 м

56 м

90 м

140 м

195 м

260 м

385 м

530 м

7

32

—

—

—

28 м

48 м

76 м

120 м

170 м

225 м

330 м

460 м

8

36

—

—

—

—

42 м

67 м

105 м

145 м

195 м

290 м

400 м

9

41

—

—

—

—

38 м

60 м

94 м

130 м

175 м

255 м

355 м

10

45

—

—

—

—

34 м

54 м

84 м

120 м

155 м

230 м

320 м

12

55

—

—

—

—

—

45 м

70 м

92 м

130 м

190 м

265 м

14

64

—

—

—

—

—

38 м

60 м

84 м

110 м

165 м

230 м

16

73

—

—

—

—

—

53 м

74 м

99 м

145 м

200 м

18

82

—

—

—

—

—

47 м

65 м

88 м

125 м

175 м

20

91

—

—

—

—

—

59 м

79 м

115 м

160 м

Также для обустройства электросети потребуются:

1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
3. Распределительные коробки. Используются для объединения нескольких ветвей.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.
