Регулировка пластиковых окон своим руками: пошаговая инструкция

Что делать, если дует из окна

Уплотнитель, который находится в периметре окна, как и любой другой материал, изнашивается с течением времени. В нашем случае он теряет в объемах. Как раз это служит причиной возникновения зазоров, что приводит к пропусканию холода и посторонних звуков с улицы.

Такая проблема возникает из-за перепадов температуры. Кто-то сразу же звонит мастерам с просьбой о помощи. Специалисты в свою очередь рекомендуют убрать старый уплотнитель и купить новый.

Но это ведет к довольно большим денежным тратам. Да и саму проблему можно решить куда проще. Нужно всего лишь изменить прижимное усилие, чтобы вернуть окну два важных свойства – обеспечение тепла и защиты от звука.

Как же изменить усилие прижима?

Для начала надо найти цапфы, которые выглядят как овальные цилиндры. А также зацепы, находящиеся на раме окна. Далее можно следовать одному из двух методов:

Стоит запомнить следующее: методы калибровки фурнитур разных изготовителей отличны друг от друга. Есть 3 способа настройки усилия прижима:

Иногда не выходит отрегулировать цапфы. Тогда надо калибровать зацепы.

Как правило, они зафиксированы 2-мя болтами. Их нужно ослабить шестигранником, далее переместить зацеп в сторону улицы или помещения. Первый вариант работает, когда нужно увеличить прижим, а второй – когда уменьшить.

Наши мастера советуют не сильно зажимать раму окна и его створку. Ведь от сильного зажима окно не станет функционировать лучше.

Зато преждевременно износится уплотнитель. Но если хочется, чтобы в квартире всегда было приятно, производить перенастройку прижима створок нужно 2 раза в год. Чуть сильнее их нужно затягивать перед глубокой осенью или зимой, а ослаблять – перед весной.

Какие выделяют типы регулировки окон

Регулировка горизонтальная. Для выполнения работы задействуют верхнюю и нижнюю петлю. У петель есть отверстия для шестигранного ключа. При вращении ключа в петле по часовой стрелке в верхней петле створка постепенно притягивается к петле. При этом должен немного приподниматься низ окна. В том случае, если петля от створки отодвинута, нужно вращать «четверку» против часовой стрелки. При этом низ створки будет постепенно опускаться. При регулировке нижней петли в помещении окно должно быть открыто, а при выполнении такой работы снаружи помещения, окно закрывают. В любом варианте процесс регулировки осуществляется одинаково. Работа с нижними петлями позволяет сдвинуть раму до 2 мм , а также устранить скосы.
Корректировка вертикальная производится при работе с нижней петлей. Для размещения шестигранного ключа есть специальное отверстие под колпачком над петлей. В процессе вращения ключа направо окно немного приподнимается, а вращение налево помогает опустить окно. Работа с петлей также позволит устранить скосы до 2 мм.
Регулировка створного режима проводится путем работы с эксцентриками, расположенными по периметру окон. Эксцентрики при повороте ручки должны захватывать специальные прижимные площадки, которые установлены по периметру окон. При необходимости ослабить прижим эксцентрики нужно вращать влево. А при желании усилить прижим, их вращают в обратную сторону. Оценить степень прижима легко по специальной риске – если она приближена к уплотнителю, сила прижима большая. Вращать эксцентрики легко с использованием гаечного ключа или плоскогубцев. Подходящий режим прижима напрямую зависит от времени года. Зимой желательно установить сильный прижим, а летом его допустимо ослабить. Регулировка прижима осуществляется на 0,8 мм.
Прижим петельный зависит от выбора фурнитуры окон. Можно настраивать прижим для одной петли или сразу для нескольких. Для корректировки нижней петли сначала с неё снимают колпачок, после чего начинают вращать болт в нужную сторону.
При корректировке верхней петли рама должна быть откинута, так что обязательно в процессе работы окно поддерживать, оно удерживается только нижней петлей. У некоторых современных оконных конструкций дополнительно имеется блокиратор, который не допускает откидывания створки открытого окна. Чтобы окно открытое откинуть, необходимо провернуть ручку на режим проветривания и в это же время нажать на блокиратор.

Регулировка системы микропроветривания

Современные пластиковые окна могут прекрасно выполнять функцию форточки: обеспечивать постоянный воздухообмен без сквозняков и переохлаждения комнаты. Для этого есть два режима:

проветривание — верхняя часть створки откидывается далеко от рамы, в результате чего воздухообмен проходит интенсивно с одновременным охлаждением помещения. Поэтому после непродолжительного проветривания окно приходится закрывать;
микропроветривание — вылет створки минимальный, а, следовательно, и поток воздуха незначительный, что позволяет держать в таком положении окно круглосуточно.

Для перехода в указанный режим ручку, в первом случае, нужно повернуть на 180o, во втором — на 135o, что хорошо видно на рисунке ниже.

Схема расположения ручки в разных режимах окна.

При изменении погоды размер щели можно изменять: увеличивать или уменьшать. Для этого на ножницах (раздвижной механизм системы микропроветривания) есть регулировочный винт, который отвечает за силу прижима угла к раме. Оказывается, у него есть и другая функция: изменять угол наклона створки при микропроветривании. Пошаговый алгоритм работ такой же, как и при регулировании силы прижима угла створки в районе верхней петли. Напоминаем:

ручка переводится в положение «Открыто», окно чуть приоткрывается;
снимается блокировка запорного механизма. Ручка переводится в вертикальное положение;
створка откидывается;
находится регулировочный винт. Закручивание его шестигранником уменьшает угол откидывания до нескольких миллиметров, выкручивание — увеличивает до 2 см;
створка прижимается вплотную к раме, после чего ручка переводится в горизонтальное положение;
после небольшого надавливания створка становится на место. Ручка опускается вниз.

После этого окно можно переводить в любой режим.

Где находятся ключевые точки настройки

В современном мире окна из пластика производятся с применением массивной и прочной фурнитуры. Она обеспечивает идеальное функционирование конструкций на протяжении долгого времени.

Но, увы, даже невероятно надежные механизмы нужно систематически настраивать и обслуживать. Все эти действия можно выполнить и самому, что сэкономит средства. Для этого только нужно иметь хорошие инструменты и знания касательно ключевых узлов ПВХ-конструкций.

Регулировать окна можно посредством крестообразной отвертки, рассчитанной на несколько разных размеров, а также комплекта шестигранников, насадок (звездчатых и крестообразных) с маркировкой TX или T, пассатижей и машинного масла. Этого достаточно и ничего другого использовать не придется.

Почти всегда настроить окна получается с помощью одного только шестигранника. Он может быть в виде буквы S, но актуальнее Г-образный вариант металлического стержня, который легко справляется с шестигранными болтами.

А вот насадки звездчатого типа применяются редко. С помощью них можно восстановить работоспособность пластикового окна с нечасто встречающимися разновидностями фурнитуры. В оставшихся случаях все сложности, которые мешают окну закрываться или открываться, устраняются с помощью простейшей крестообразной отвертки.

Выделяют несколько точек настройки оконных конструкций

Они идентичны для всех изделий из поливинилхлорида и неважно, какая компания их произвела. Эти точки находятся:

№1. В области верхней петли. Данная точка позволяет настраивать верхнюю часть оконных створок по горизонтали.

№2. В нижней петле. Она помогает восстанавливать нормальную работоспособность нижнего угла створки, а еще ее положения по вертикали.

№3. В нижней цапфе и около эксцентриковой цапфы. Благодаря точке можно произвести калибровку силы прижима оконной створки.

Важно: если какая-то из этих точек деформирована, самостоятельная регулировка окна воспрещается. Разрешить ситуацию в таком случае могут лишь профессионалы

Регулировка пластиковых окон самостоятельно: инструкция, видео, инструменты

Совершенно ясно, что регулировка, раз вы решили все-таки попробовать справится самостоятельно, потребует некоторого времени, а также наличия комплекта инструментов. Причем обычной отверткой и пассатижами тут обойтись едва ли получится

Все дело в том, что потребуются специальные приспособления, потому надо обратить на этот момент особое внимание

Желательно иметь в собственном арсенале инструментария полный комплект шестигранников. Проследите, чтобы среди прочих был и на четыре миллиметра, который зачастую отсутствует в наборах. Тут он точно пригодится.
Звездоподобные и крестообразные отвертки, которые имеют специальную маркировку «ТХ» или же «Т».
Обычные пассатижи или плоскогубцы.
Фигурная отвертка третьего, или же четвертого размера.
Не помешает запастись также машинным маслом, а еще есть очень хорошая вещь – аэрозоль WD-40.

Чаще всего, при регулировках ПВХ-конструкций обычного, распашного типа, чаще всего применяются разнообразные шестигранники, потому стоит приобретать сразу набор с полным комплектом. Так как разные производители могут делать окна несколько разными, то и ключики нужно взять все. Если же у вас окна имеют раздвижной механизм, то все, что вам доступно будет отрегулировать, это роликовые каретки, по которым ходят створки и больше ничего. Для простоты понимания стоит посмотреть видео, где все доходчиво и доступно объясняется.

Как отрегулировать расположение створки по вертикали и горизонтали

Как уже было сказано, бывает и такое, что дверца задевает раму при закрытии и открытии. Такое бывает, когда рама проседает по причине низкого качества механизма, или слишком длительного открытия окна. В таком случае оно немного провисает.

Чтобы исправить это, необходимо отрегулировать пластиковое окно в местах где оно крепится, то есть на петлях, которые расположены снизу и сверху.

На петли обычно надеты пластмассовые заглушки. В первую очередь необходимо снять их. В верхней их части предусмотрено отверстие опять-таки для шестигранника. Просто необходимо вставить шестигранник и немного прокрутить им по часовой стрелке.

Не перекручивайте! Лучше немного отрегулируйте, и проверьте, не решена ли проблема. Потом подкрутите еще чуть-чуть. Проблема решена.

Как отрегулировать створку окна по горизонтали и вертикали?

Пластиковые окна отличаются функциональностью, что достигается в том числе и благодаря использованию нескольких вариантов открывания створок: кроме традиционного поворотного способа используется и откидной вариант, чаще всего в комбинации поворотно-откидной створки.

Но кроме удобства такая система сопряжена и с определенными сложностями регулировки, которая выполняется не только по горизонтали, но и по вертикали.

1. Если заметен небольшой перекос или сдвиг рамы, о котором легко догадаться характерным провисанием или цеплянием створки об раму, то следует провести регулировку по горизонтали, которая проводится при помощи верхней и нижней петель.

Все работы выполняются исключительно при открытой створке, хотя для корректировки нижней петли имеется возможность доступа и при закрытом окне.

Из инструментов в этом случае понадобится шестигранник или насадка «звездочка» в зависимости от типа конструкции.

Если необходимо притянуть створку к внутреннему краю, то поворот производится вправо, а если требуется приподнять нижний угол, то в обратную сторону. После того как будет отрегулирована верхняя петля, аналогичным образом можно настроить и нижнюю. Для этого шестигранник, вставленный в специальное отверстие в петле, поворачивается в нужную сторону.

2. Регулировка по вертикали производится исключительно за счет нижней петли: если просевшую раму следует приподнять, то шестигранник следует вращать вправо, а если надо немного опустить, то влево.

Отрегулировать петли также нужно и в том случае, если, например, уплотнители утратили первоначальную эластичность, но еще вполне пригодны для эксплуатации, при условии обеспечения более плотного прижима.

Регулярную профилактику следует проводить и тогда, когда окно часто остается распахнутым, так как в этом случае происходит элементарное провисание створки.

Замена ручки и регулировка фурнитуры

Самой распространенной проблемой часто выступает поломка ручек. Встречаются следующие проблемы с данным оборудованием:

поломка и полный выход из строя без возможности восстановления;
заедание и трудности при открывании и закрывании устройства;
расшатывание, которое начинается после долгого пользования оконным оборудованием.

Этот перечень самых распространенных проблем можно легко исправить самостоятельно в домашних условиях. Достаточно иметь под рукой отвертку и машинное масло. Необходимо проделать следующее:

уничтожить скопившуюся пыль, грязь и все то, что мешает нормальному функционированию ручки;
протереть поверхность ручки и прилегающей створки;
машинным маслом тщательно протереть все поверхности, которые могут приходить в движение при открытии окна;
если проблема не исчезла – подтянуть крепления ручки;
затянуть болты, чтобы укрепить положение оконной ручки.

В некоторых случаях необходимо снизить прижим, чтобы устройство стало работать свободно. Если ручка вышла из строя, то ее можно легко заменить в домашних условиях. Достаточно снять блокирующее устройство и открутить болты. Далее поменять на новую и закрутить все обратно.

Также ручку может зафиксировать специальный блокиратор, который уже вмонтирован в устройство. В этом случае регулировке подвергается язычок, находящийся под ручкой.

Регулировка по горизонтали

Данный вид регулировки необходим в тех ситуациях, когда створка с трудом открывается и соприкасается с рамой по всей длине. Причины немедленной регулировки пластиковых окон по горизонтали:

возможна поломка оконной ручки, поскольку возникнут трудности ее прокручиванием;
створка может перестать открываться и остаться в одном виде на долгое время;
некоторые детали могут заклинить и перестать функционировать;
положение створки очень сильно повлияет на внешний вид самой рамы.

Чтобы не допустить всех этих последствий, нужно немедленно начать действовать

Для этого необходимо заострить внимание на нижней и верхней петлях. В них также есть специальные отверстия, которые подходят под шестигранный ключ, поэтому им можно выполнять регулировку оконных петель

Главное верно найти расположение этих специальных отверстий: снизу они расположены с наружной и внутренней стороны, поэтому положение окна можно изменять из разных точек. Провернув ключ в направлении по часовой стрелке, оконная створка переместится в противоположную самой петле сторону. В другом направлении наоборот сместится в сторону петли.

Если решили отрегулировать на верхней петле, то это необходимо делать только при условии открытого окна. Принцип перемещения сохраняется точно такой же, каким он был и на нижней петле.

Регулировка по вертикали

Если левый край створки задевает раму и его стоит приподнять, в таком случае используется вертикальная регулировка. Чтобы правильно все настроить, дальше проделать следующее:

вертикальную петлю, расположенную в нижней части окна, прокрутить строго по часовой стрелке;
поднять створку на такой уровень, после достижения которого проблема с трудным закрыванием и заеданием будет устранена;
закрепить петлю в таком положении.

Само окно нужно поставить на режим проветривания. Проворот по часовой стрелке поднимет створку, а против часовой – опустит

Очень важно проверять, на каком уровне находится створка на данный момент регулировки, чтобы не переборщить с изменением положения

Регулировка прижима

Внутри каждой створки расположены цапфы – специальные металлические заглушки. Крепятся они на эксцентрики. Сам прижим пластикового окна, который отвечает за поворот ручки, Чтобы его отрегулировать, необходимо прокрутить цапфы.

Как отрегулировать прижим пластикового окна:

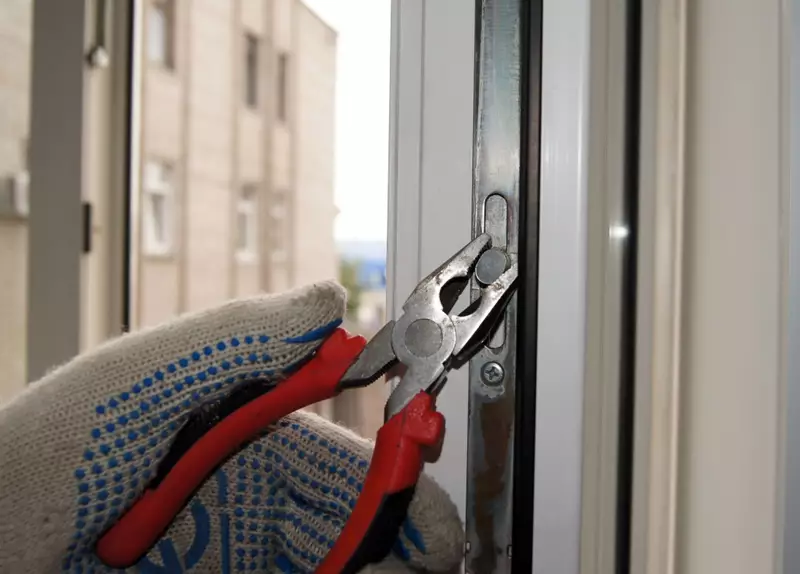

взять пассатижи для отвода цилиндров, для цапф с прорезью необходимо использовать плоскую отвертку: работать ей будет гораздо эффективнее;
настроить ответные цилиндры, если отсутствует регулировка при помощи эксцентриков;
зафиксировать ответные цилиндры двумя болтами и проверить надежность крепления;
выбрать положение зацепа посредством шестигранного ключа для регулировки положения: при необходимости ослабить прикасание – сдвигать по направлению к комнате, при усилении – наружу.

Такие действия необходимо проводить при обнаружении зазоров между рамой и створкой. Если из окна дует, а створки закрыты, то это первый признак того, что оборудование нуждается в регулировке.

Причины появления неполадок

Специалисты выделяют несколько причин появления проблем с пластиковыми окнами.

Износ уплотнителей

Для изготовления данного элемента применяют разное сырье: каучук, полимеры, силикон и т.д. Все они имеют общий недостаток: рассыхаются, теряют эластичность и при долгом использовании разрушаются.

Причиной неисправности пластиковых окон может стать износ уплотнителей.

В результате уплотнитель может вылететь из пазов, но владелец окна не обратит на это внимания и с наступлением холодов столкнется с продуванием помещения.

Также рассохшиеся резинки при сильном сдавливании не могут вернуться в первоначальную форму. Производители стеклопакетов знают об этом нюансе и рекомендуют в течение нескольких лет не менять силу прижима створок. Только когда уплотнитель слегка подсохнет и перестанет быть эластичным, потребуется настройка на зимний и летний режим.

Большой вес створки

Средний вес 1 м² стекла толщиной 1 мм составляет 2,5 кг. Если в пакете 3 стекла по 4 мм, а площадь остекления 0,35 м², то стеклопакет будет весить около 10 кг. Когда окно будет открываться, на крепежные элементы конструкции пойдет сильная нагрузка.

Получается, что при отсутствии нагрузки на крепежные элементы проседания не будет. Когда окно открыто вертикально (проветривание), то вес стеклопакета принимает низ «коробки», а не петли. Если не распахивать створки настежь, то в 99% случаев дополнительная корректировка не требуется. Рама из пластика перенесет весь срок эксплуатации без подкрутки винтов и петель.

Особенности окон

Окна из ПВХ (поливинилхлорида) имеют возможность регулировки затворных элементов и петель при эксплуатации, которая должна проводиться в обязательном порядке независимо от качества продукции

Каждый сезон важно оценивать состояние фурнитуры, открытие и закрытие створки на вероятность заклинивания. Это позволит сэкономить средства на капитальном ремонте в случае поломки, а также обеспечить хорошую функциональность и долговечность изделия

Можно проводить регулировку пластиковых окон самостоятельно без привлечения специалистов, однако потребуются соответствующие инструменты.

При пользовании окном зачастую возникают проблемы с элементами фурнитуры или прокладками с возникновением сквозняков в помещении. В некоторых случаях можно обойтись манипуляциями с петлями или затворными механизмами, но иногда требуется полная замена приспособлений

Важно понимать, зачем проводить регулировку металлопластиковых окон в домашних условиях

Это интересно: Не закрывается окно пластиковое — рассмотрим детально

Типы регулировочных механизмов

Механизмы регулировки бывают самыми разными, всё зависит от производителя, а также цены окна.

Рассмотрим самые распространённые из них:

цапфы круглые. В этом случае ориентироваться нужно на риски или точки, которые указаны на цапфах. Если риска направлена внутрь помещения, то это режим зимний, если на улицу, — летний, если вверх, то это нейтральный режим;
цапфы овальные. В этом случае несколько иная расшифровка: лето – вверх, горизонталное – зима, по диагонали – нейтральное положение;
эксцентрики под ключ. Смещение в комнату – «зимний» режим, наружу – «летний», строго посередине – «нейтральный».

Регулировка окна на зиму предусматривает высокий уровень прижима, а на лето – низкий уровень

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.
