В каких случаях и как производится реконструкция фундамента винтовыми сваями?

Технологии реконструкции фундаментов

Ремонт бетонных и кирпичных зданий провести более сложно из-за тяжелых коробок помещения. Реконструкция фундамента деревянного дома проводится в разы легче. Каркас деревянного жилища поднимаются очень просто при помощи домкратов. Процедуру не усложнит даже временная потеря жесткости бревенчатым срубом.

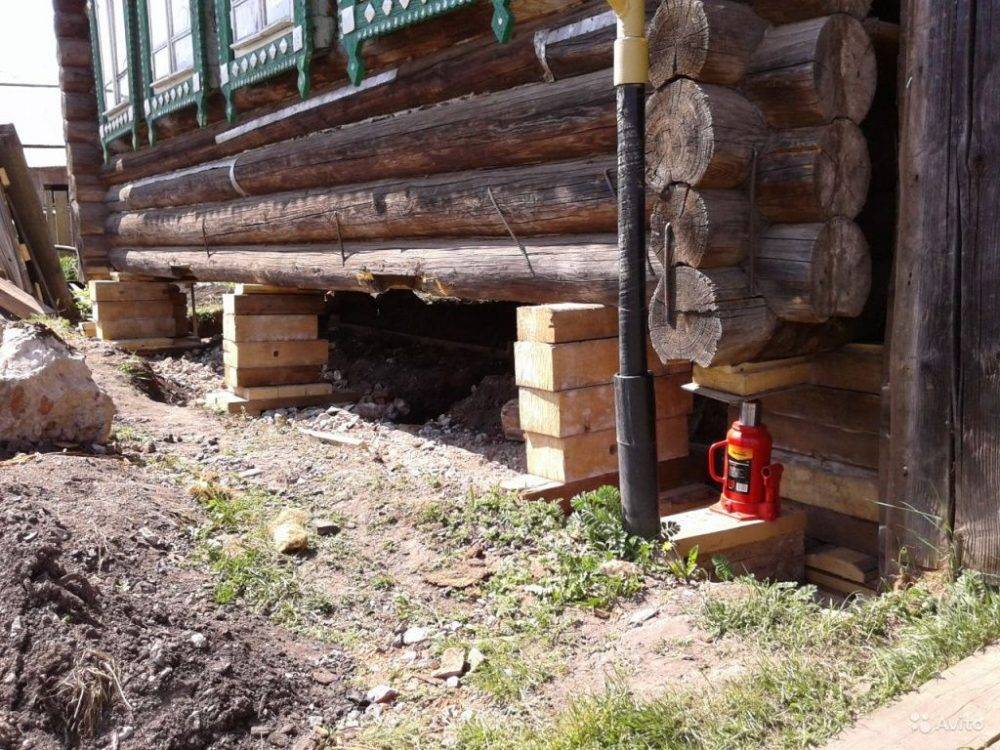

Применение домкрата для поднятия дома

Для ремонта фундамента сооружения с кирпичной коробкой потребуется использовать более мощный метод. Здания из камня в редких случаях удаётся поднять, разгружая тем самым место деформации, чтобы получить шанс исправить маленький участок фундамента.

Из-за этого реконструкцию фундамента и его усиление осуществляют с использованием следующих приёмов:

  1. Усиление основания с применением обойм и бетонных бандажей, фиксирующих разрушающийся фрагмент в фундаменте.
  2. Проведение ремонт фундамента с использованием смены структуры, усиления прочности основания благодаря уплотнению верхнего слоев блока цементом торкрет.
  3. Увеличение площади опорного места в фундаменте. В данном случае изменения коснутся лишь старой основы, и на неё потребуется нарастить несколько новых слоёв для укрепления опорной системы.
  4. Восстановление несущих способностей почвы. Этим часто пользуются люди, занимающиеся восстановлением старых сооружений и памятников. Также метод востребован при необходимости сохранить аутентичность постройки после реставрации.
  5. Реконструкция фундамента сваями, по сути – переоборудование его в свайно-ленточный тип.

Типы оснований

Вне зависимости от того, какой тип фундамента для деревянного дома будет выбран, он должен полноценно справляться со следующими функциями:

  • со всеми нагрузками, которые связаны с сезонным перемещением грунта, например, с проседанием почвы;
  • он должен сохранять устойчивость и не изменять горизонтального положения на протяжении всего срока строительства и эксплуатации здания;
  • он должен гарантировать гидроизоляцию конструкции во время паводков, а также защищать материалы от воздействия грунтовых вод.

На характеристики фундамента также напрямую влияют такие факторы, как:

  • глубина сезонного промерзания и залегания слоев грунта;
  • уровень грунтовых вод;
  • средняя высота весеннего паводка на участке.

В зависимости от материала типы оснований бывают каменными (бутовыми, кирпичными, блочными), а также литыми железобетонными и свайными (на асбоцементных или металлических трубах).

Особенности следующие:

  • Ленточный фундамент считается наиболее надежным и долговечным вариантом, который может сгладить некоторые просчеты, допущенные в процессе строительства. Однако монтировать такое основание довольно непросто.
  • Столбчатый фундамент возводить немного легче и дешевле, чем ленточный. Однако если на участке грунт имеет свойство выпучиваться, усаживаться или заводняться, то лучше выбрать другой тип фундамента.
  • Свайный фундамент отлично подходит для легких подвижных почв. Однако его возведение требует применения специальных свай и осуществления буронабивных работ, которые возможно выполнить не на всех участках.

Как рассчитать фундамент на винтовых сваях

Расчет должен производиться после анализа грунта: необходимо выяснить, насколько он плотный, из каких пород состоит, его склонность к пучнению. Расчет фундамента выполняется в два этапа.

  1. Вычисляют общий вес дома, зная его размеры и плотность материала (справочные данные). К полученному значению следует добавить 150 кг на каждый квадратный метр площади (вес мебели и прочих предметов интерьера).
  2. Учитывая особенности грунта и несущую способность одной винтовой сваи, необходимо определить общее количество свай, места и глубину их установки. В зависимости от предполагаемой нагрузки, глубина завинчивания варьируется от 1650 до 7000 мм.

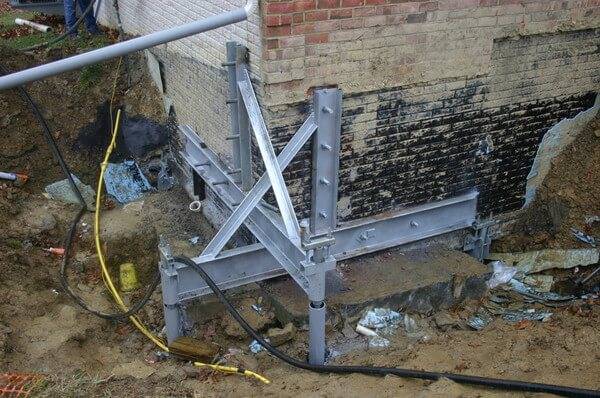

Усиление фундамента винтовыми сваями

Усиление фундамента производится при общей неспособности ленты выдерживать нагрузки. Обычно работы начинают с усиления углов, которое рассмотрено выше.

Но, если дом тяжелый и имеет длинные стены, необходима установка свай по всему периметру внешних стен.

Для этого выполняются действия, аналогичные усилению углов — удаляются участки ленты, устанавливаются сваи и жестко связываются с опорной системой.

Технология выполнения этой процедуры может быть реализована по-разному, это зависит от веса и материала дома.

Иногда достаточно установить вдоль стен дополнительные опоры, немного приподнять дом и связать сваи с основанием.

Это разгружает фундамент и распределяет нагрузку равномерно между лентой и точечными опорами.

Как происходят ремонтные работы

Ремонт основания винтовыми сваями состоит из следующих операций:

Расчет, обследование геологических условий участка

Производится тщательное обследование грунта, выяснение соответствия его качеств и несущей способности предполагаемым действиям.

Выполняется расчет свайного поля, выбор типа свай, их размера и количества лопастей. По результатам пробного бурения определяется длина стволов.

Укрепление угловых участков

Освобождаются от засыпки грунтом угловые участки основания. Производится удаление части опорной конструкции, расположенной под каждым их углов.

Арматура не удаляется, она будет необходима для повторной заливки. В точках пересечения продольных осей погружаются винтовые сваи, подрезаются таким образом, чтобы их оголовки находились на одном уровне с подошвой ленты.

Создается опалубка, устанавливается дополнительный арматурный каркас, жестко соединенный со старой арматурой ленты.

Выполняется заливка бетоном, выдержка, гидроизоляция и прочие процедуры. Нередко этой процедуры бывает достаточно, чтобы процесс разрушения ленты был полностью остановлен.

Ремонт основания для легких построек

Для каркасного, деревянного или газобетонного домов, не обладающих большим весом, ремонт может быть выполнен быстрее и проще.

В нужных участках устанавливаются винтовые сваи. Затем напротив них на первых рядах венцов, лежащих непосредственно на ленте, вырезаются отверстия, сквозь которые прокладывают мощные металлические балки — рельсы, двутавры и т.п.

Затем под них снаружи подводят домкраты и приподнимают дом, разгружая фундамент.

Балки опирают на сваи и жестко закрепляют сваркой или болтовыми соединениями.

Затем заливают недостающую высоту ленты, обеспечивая контакт со стенами.

В результате получается вариант свайно-ленточного фундамента с равномерным распределением нагрузки.

Реконструкция фундамента винтовыми сваями

В зависимости от степени разрушения, фундамент частично реставрируют, укрепляя его сваями либо полностью меняют. Поэтапно процесс замены фундамента можно представить следующим образом.

Под каждым углом дома, под межкомнатными перегородками и в пролетах под нижний венец устанавливают мощные домкраты. При недостаточном количестве домкратов, подъем здания осуществляют постепенно, временно заменяя подъемные механизмы деревянными столбиками.
По периметру дома под стены и несущие перегородки подкладываются двутавровые балки. Элементы конструкции подгоняются точно по размеру, допускается небольшой запас (около 50 мм).
Вдоль стен, с отступом в 300-400 мм, завинчиваются винтовые сваи под фундамент. Они будут служить опорой для металлических балок. Чтобы завинчивание проходило легче, в месте установки сваи вручную необходимо отрыть небольшие углубления (примерно 15-20 см)

Важно, чтобы свая входила в грунт строго вертикально, чтобы это контролировать, к трубе временно скотчем крепят два строительных уровня.
Завинченные винтовые сваи обрезают по одному уровню.
С помощью сварки двутавровые балки соединяются с оголовками винтовых свай.
Дом постепенно перемещают на новое основание, домкраты по мере освобождения убирают. Старый фундамент дома на винтовых сваях демонтируют: здание будет опираться на установленную конструкцию.

Винтовыми сваями можно отремонтировать также и бетонные монолитные основания зданий. Для этого в проблемных местах завинчиваются сваи, а затем крепятся к бетону с помощью анкерных винтов и сварных приспособлений.

Разрушение

Практика показывает, что из всех перечисленных вариантов фундамента чаще всего разрушается старое столбчатое основание. О проблемах с фундаментом свидетельствуют перекосы стен, трудности при открытии дверей и окно, завал одной стороны дома в определенную сторону.

Причины

Ниже приведено несколько наиболее часто встречающихся случаев, которые свидетельствую о проблемах с фундаментом.

  • Сильный износ старой конструкции. Об этом свидетельствуют рассыпающаяся кладка и кирпич, гнилое дерево и другие дефекты.
  • Разрушение опорного столба. Если сломан хотя бы один из столбов, то конструкция здания может деформироваться. Поэтому нельзя допускать этого – необходимо сразу принимать соответствующие меры.
  • Заметный перекос свай. Такое может возникнуть в связи с неправильными расчетами и ошибками при строительстве.
  • Возникновение трещин и сколов в ленточном основании. Нарушение монолитности основания может привести к перекосам дома.
  • Опущение сруба на грунт. Обычно это происходит по истечении нескольких десятков лет эксплуатации.

Эти последствия могут проявиться в результате ошибок при сооружении фундамента или его ветхости.

Определение степени

При обнаружении хотя бы одной из этих причин следует задуматься о ремонте или замене фундамента. Но сначала необходимо пригласить специалиста, чтобы он составил точно заключение о необходимости проведения подобных работ, а также уточнил, что разумнее, переделывать основание старого здания или возвести новое.

Виды свай

Классификация свай:

  1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
  2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
  3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

  1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
  2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
  3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

  • небольшое количество земляных работ;
  • возможность сделать все самостоятельно, без привлечения специалистов;
  • легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
  • возможность обойтись без специальных устройств.

Плюсы и минусы восстановления

Использование винтовых свай для ремонта фундамента имеет следующие плюсы:

  • Возможность произвести все действия максимально щадящими методами.
  • Простота и высокая скорость работы.
  • В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.

Имеются некоторые минусы:

  • Несущая способность винтовых свай ограничена и требует качественного расчета.
  • Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
  • Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.

Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.

Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.

Плюсы и минусы восстановления

Использование винтовых свай для ремонта фундамента имеет следующие плюсы:

  • Возможность произвести все действия максимально щадящими методами.
  • Простота и высокая скорость работы.
  • В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.

Имеются некоторые минусы:

  • Несущая способность винтовых свай ограничена и требует качественного расчета.
  • Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
  • Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.

Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.

Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.

Есть ли разница в замене основания под кирпичным, каркасными и т.д. зданиями?

Возможности замены фундамента напрямую зависят от веса и конфигурации дома.

Тяжелые кирпичные дома нуждаются в мощном основании и при замене на винтовые сваи могут оказаться слишком тяжелыми.

Если планируется перемещение дома, то необходимо обследовать стены и принять решение, выдержит ли кладка такие воздействия.

В то же время, каркасные дома значительно легче и без проблем переносят замену на винтовые сваи, перенос на другое место и все подобные процедуры. Кроме того, необходим предварительный расчет свайного поля и определение, насколько подобное вмешательство вообще возможно, не окажется ли оно губительным для всех конструкций дома.

ОБРАТИТЕ ВНИМАНИЕ!

Расчет свайного поля следует доверять только опытным специалистам, имеющим специальную подготовку.

Порядок выполнения работ

Работы по замене фундамента должны выполняться в строго определённой последовательности. Отклонение в технологии может негативно отразиться на качестве нового основания дома.

Поднятие

Чтобы заменить фундамент потребуется поднять дом на домкратах. Сделать это в старом деревянном доме будет очень непросто, ведь основание может быть повреждено различными вредителями и сыростью. Подъём домов и замена фундамента должны осуществляется очень медленно и равномерно. Чтобы обеспечить эти условия не обойтись без применения надёжных подъёмных механизмов и качественных вспомогательных материалов:

  1. Двух домкратов грузоподъёмностью около 10 тонн каждый.
  2. Металлические пластины толщиной 4 мм. Размер этих элементов должен немного превышать ширину стен дома.
  3. Отрезки досок толщиной 20 мм и длиной около 30 см.
  4. Строительный уровень.

Когда все необходимые материалы будут приготовлены, можно приступать к подъёму конструкции:

  • Намечают места установки домкратов (оптимальным вариантом является установка подъёмных механизмов по углам здания).
  • Удаляется часть фундамента в местах, где будут устанавливаться домкраты.
  • В подготовленные места кладут листы металла, на которые устанавливают подъёмные механизмы.
  • С одной стороны приподнимают конструкцию на 2 – 3 см, после чего подкладывают в образовавшееся пространство доски. Деревянные подкладки следует устанавливать в тех местах, где имеются простенки.
  • Затем домкраты перемещаются в ниши, сделанные в фундаменте с других сторон и процедура повторяется.

При подъёме здания, для правильного распределения нагрузки необходимо обеспечить горизонтальность приподнятой над основанием конструкции.

Демонтаж

Ремонт фундамента замена фундамента возможны только при полном демонтаже старой конструкции

Эта процедура не представляет какой-либо сложности, но при выполнении работ следует проявлять осторожность, чтобы здание не обрушилось на рабочих

Монтаж ленточного основания

Наиболее часто осуществляется замена фундамента на ленточный с поднятием дома. После того, как старое основание будет удалено, приступают к заливке бетона под стены здания. Осуществляться такая работа должна в такой последовательности:

  • Под домом роется траншея, которая по ширине должна быть шире стен на 15 – 20 см и глубиной примерно 0,5 – 0,7 метра.
  • На дно траншеи укладывают песчаную подушку толщиной 10 – 15 см.
  • Устанавливают по периметру траншеи опалубку из досок, фанеры или пластика.
  • Внутрь установленной опалубки заливают бетонный раствор, приготовленный из одной части цемента, 3 частей песка и 2 частей щебня мелкой фракции.

Монтаж свайного фундамента

Монтаж свайного фундамента может быть осуществлён под баней или любым другим деревянным строением. Процесс монтажа несколько отличается от работ по замене фундамента под деревянным домом на ленточный. Весь процесс замены старого основания на сваи осуществляется в такой последовательности:

  • По периметру строения устанавливаются винтовые сваи.
  • Используя одновременно несколько домкратов, дом поднимается на необходимую высоту.
  • На сваи с обоих сторон параллельно устанавливается п-образный металлический профиль.
  • Перпендикулярно профилю монтируются металлические балки.
  • Металлические детали свариваются электрической сваркой или закрепляются резьбовыми соединениями.
  • Строение плавно опускают на металлическое основание.

Таким образом, осуществляется и замена столбчатого фундамента на винтовые сваи. Если работа была произведена качественно, то такое основание прослужит значительно дольше, а в процессе эксплуатации не понадобится замена венцов и ремонт фундамента.

Как заменить фундамент на свайный фундамент или на основание ленточного типа теперь понятно, поэтому можно приступить к выполнению работ, конечно, при наличии необходимых инструментов и материалов.

Ремонт фундамента

Предлагаемые нашей компанией – ООО «СвайБур» ремонт фундамента винтовыми сваями позволят значительно увеличить продолжительность нормальной эксплуатации вашего загородного дома или дачи.

Новая технология ремонта фундаментов

Деформации основания индивидуального дома влекут за собой необходимость восстановления несущей способности конструкций фундамента, что требует немалых средств. Однако такая задача может быть решена с меньшими затратами, если выполнить ремонт фундамента винтовыми сваями, цена которого примерно в два раза ниже традиционных методов усиления опорных конструкций деревянных строений.

Суть способа, применяемого ООО «СвайБур» заключается не в восстановлении прочностных характеристик существующих деформированных или поврежденных конструкций, а в устройстве нового свайного основания с гарантированными показателями несущей способности и долговечности. Такая технология позволяет произвести не только ремонт существующего фундамента, но и увеличить его площадь с тем, чтобы появилась возможность возведения пристройки к дому. Следует отметить, что при ремонте фундамента винтовыми сваями не требуется демонтажа нижних венцов строения, а вся реставрация занимает считанные дни.

Ремонт фундаментов с использованием винтовых свай

Высокая скорость восстановления и ремонта фундаментов винтовыми сваями обусловлена технологическими особенностями метода, который используется на практике компанией «СвайБур». Работы выполняются в следующей последовательности:

  • при помощи домкратов дом приподнимается над существующим фундаментом;
  • производится полный или частичный демонтаж существующих фундаментов;
  • выполняется погружение необходимого количества винтовых свай;
  • на оголовки свай монтируется и закрепляется ростверк из стального швеллера расчетного сечения;
  • дом опускается на новый фундамент.

На продолжительность работ по ремонту фундамента винтовыми сваями влияет состояние конструкций дома, геологические характеристики грунтов и объем работ, однако в любом случае весь процесс занимает от двух до семи дней.

Ремонт и восстановление фундаментов при помощи винтовых свай

В зависимости от состояния опорных конструкций нашей компанией – ООО «СвайБур» может быть произведена как полная замена фундамента, так и частичный ремонт фундамента – восстановление винтовыми сваями, при котором замене подлежат только конструкции, находящиеся в аварийном состоянии. Однако такой способ, хоть и позволяет снизить затраты, не дает полноценного эффекта, поскольку разная деформативность конструкций фундамента из бетона, бута, кирпича или блоков отличается от таких же характеристик стальных элементов, что может привести к неодинаковым просадкам частей дома.

При желании заказчика увеличить площадь дома или изменить его конфигурацию, компанией «СвайБур» предлагается восстановление фундамента винтовыми сваями, цена которой относительно невелика за счет того, что новый фундамент выполняется одновременно с восстановлением существующих конструкций. В этом случае, кроме свай под существующим домом производится погружение свай проектируемого фундамента пристройки, а стальной ростверк выполняется единым для старых и новых строений.

Ремонт фундамента винтовыми сваями: цена работ и акции

Чаще всего основной предпосылкой к ремонту фундамента загородного дома или дачи, является не техническое состояние конструкций, а появление в регионе компании, предлагающей невысокую стоимость этих работ.

В ближнем и дальнем Подмосковье таким предприятием является ООО «СвайБур», выполняющей восстановление и ремонт фундаментов винтовыми сваями, цена которых позволяет компании на протяжении ряда лет оставаться одним из лидеров строительного рынка столицы в своем сегменте.

Так, ремонт фундамента винтовыми сваями дома размерами 4×5 м, компания запрашивает от 80 тысяч рублей, а для строения размерами 10×10 м, стоимость работ составляет от 200 тысяч рублей.

Гарантии ООО «СвайБур» на ремонт фундаментов с использованием винтовых свай

Заказчику, который пожелает воспользоваться услугами нашей компании, гарантируется:

  • минимальная стоимость ремонта фундамента винтовыми сваями;
  • завершение работ за 3 – 4 дня;
  • отсутствие земляных работ и соответственно отсутствие на участке тяжелой землеройной техники;
  • всесезонное производство работ;
  • долговечность фундамента, независимо от характеристик грунтов.

Способы усиления фундамента на сваях

Укрепление свайных фундаментов возможно, если провести следующие мероприятия:

  1.  Использование железобетонных обойм. Если ростверк основания высокий, ствол является доступным. Появившиеся при усадке основания поперечные и продольные трещины на сваях будут быстро расширяться и здание со временем разрушится. Их укрепление при помощи железобетонных обойм не допустит появление новых трещин и расширение старых. Обойма – монолитная пустотелая конструкция. Ее длина равняется высоте сваи над поверхностью плюс 1 метр, на который ее нужно будет погрузить в почву. Это не допустит, чтобы основание просело, и дом разрушился.
  2. Усиление свайного фундамента при реконструкции здания возможно и при помощи дополнительных свай. Используется данный метод в том случае, когда нагрузка на фундамент возрастает. Такое происходит, когда надстраивают сверху дополнительный этаж. Работы по усилению происходят так: вплотную к стволу в том месте, где просел фундамент, погружают забивную или буронабивную сваю. Если мероприятие проводится с использованием буронабивного элемента, рядом со стволом старой бурят несколько скважин. Их после монтажа скважины армируют и затем заливают бетоном. Используя данный метод при ремонте фундамента своими руками, можно работать не с каждой сваей, а через одну, две.
  3. Метод «рубашки». Как укрепить опору, если она полностью покрыта трещинами и появляются новые щели? Чтобы не допустить дальнейшей усадки, усиливают конструкцию так — вокруг опор, которые нужно укрепить, бурят скважины. Их размер должен быть от 5 до 8 см. Причем, рядом со сваями должна пройти хотя бы одна скважина. Затем внутрь подготовленных скважин нагнетают раствор цемента. Такая реконструкция – это не только защита ствола опоры от воздействия нагрузки сверху — так укрепляли основу при ремонте в деревянном доме, если он построен на слабой почве.

Причины разрушения

Разрушение фундамента происходит по ряду причин:

  • Ошибки проектирования.
  • Ошибки при строительстве, использование некачественных материалов.
  • Изменения в гидрогеологии участка, вызванные внешними причинами.
  • Появление дополнительной нагрузки, пристроек, новых этажей и т.п.
  • Производство строительных работ поблизости от дома, вызвавшее изменения в структуре грунта.
  • Некачественная гидроизоляция, позволившая бетонным конструкциям пропитаться водой.

Причины разрушения могут появляться как по отдельности, так и сразу по нескольку штук, что иногда усложняет их локализацию и выбор метода устранения. Обычно критериями оценки причин разрушения являются формы и объемы деформаций, тип трещин и прочие видимые признаки.

ВАЖНО!Правильное определение причин разрушения позволяет выбрать оптимальный вариант решения вопроса, поэтому необходимо как можно точнее отыскать основные факторы влияния

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
