Ригель для балочной и объемной опалубки в монолитном и каркасном строительстве

Дополнительные указания

Кроме сжатия, растяжения и изгиба балка может испытывать усилия на кручение. Раскрытие трещин в железобетоне в этом случае происходит по винтовым линиям. При этом минимальный процент армирования железобетонных балок остается прежним, не более 5%.

А армирование балки фундаментной производится со следующими изменениями в схеме:

• замкнутая форма хомутов с перепуском концов от 30 диаметров изделия;
• приварка поперечных прутков к продольным стержням в углах для создания замкнутого контура;
• при сложном сечении балок в каждой его части устанавливаются хомуты замкнутой формы, сваренные между собой;
• шаг поперечного армирования у нормальных к плоскости изгиба граней меньше ширины сечения балки.

Обычно крутящие моменты возникают в крайних рядах основных балок. На которые вспомогательные балки или плиты опираются, только, с одной стороны. Например, так выполняется армирование балки консольной под балконную плиту.

Кроме того, на некоторых участках могут прилагаться нагрузки сосредоточенного типа. Здесь необходимы расчеты для определения площади сечения дополнительной арматуры. Устанавливаются учащенные хомуты, подвески, отгибы или сварные сетки, как на нижнем чертеже.

Важными условиями дополнительного армирования в местах сосредоточенных нагрузок являются:

• прямой участок отогнутого стержня в верхней зоне длиной от 20d или 0,8l;
• крюки на концах гладкой арматуры;
• диаметр отгиба, подвески от 10 мм;
• диаметр прутков сварной сетки 4 мм или 6 мм;
• количество подвесок, отгибов от 2 и более.

При больших нагрузках, ширине детали от 150 мм армирование монолитной балки выполняется двумя сетками. Соединение этих сеток в каркас производится поперечными стержнями. При наличии ребер и/или пустот армирование балки жб осуществляется прутками, уложенными вдоль осей граней.

Таким образом, схема армирования железобетонной балки, изготавливаемой методом монолитного литья, учитывает тип опирания, направление и величину нагрузок, форму и размеры поперечного сечения и длину пролета. Используется гладкая и рифленая арматура, вязаные и сварные каркасы, сетки, анкеры и закладные детали.

Практические рекомендации

• Если опалубка перекрытий нужна для разовых работ, ее покупка не оправданна. Лучше оформить аренду.
• Минимальный срок проката – 15 дней. Этого может быть достаточно для созревания бетона при температуре воздуха не ниже 25 °C при условии должного за ним ухода. Зимой и осенью, разумеется, срок может быть больше.
• Дополнительно сэкономить можно, заменив влагостойкую фанеру недорогим ДСП или более тонкой (8-10мм) фанерой. Но! В этом случае нужно убедиться, что палуба выдержит нагрузку.
• Стыки опалубочного настила нужно заклеить или же фанеру (ДСП) нужно уложить внахлест с запасом в 20 см.
• По периметру перекрытия, вокруг лестничных проемов, дымоходов, вентиляционных каналов нужно установить ограждающую вертикальную опалубку (бортики). Обычно их изготавливают из доски шириной 150 мм. Чтобы ограждение не было выдавлено бетоном при подаче бетононасосом, его нужно укрепить любым доступным способом. Например, доски фиксируются вязальной проволокой.
• Какой бы тип опалубки не использовался, опалубочный настил в любом случае укрывается гидроизоляционным материалом: полиэтиленовой пленкой, пергамином или любым другим материалом, не пропускающим влагу.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными. Для опоры одной плиты: РОП — пустотной;
• РОР — ребристой.

Для лестниц:

• РЛП — лестничного пролета;

РЛР — лестничных клеток.

Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:

• для стоек и колонн под укладку плит разного типа: РДР — ребристые;

РДП — пустотные;
РКП — консольные — для опирания пустотных плит балконов.
Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:

• РБР — ребристых;

РБП — пустотных;
Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

• термический раскрой, резку металлического листа на станке ЧПУ;
• доработку кромки на фрезерном оборудовании;
• сварку элементов конструкции на автоматизированной линии;
• последний этап – правку конструкции.

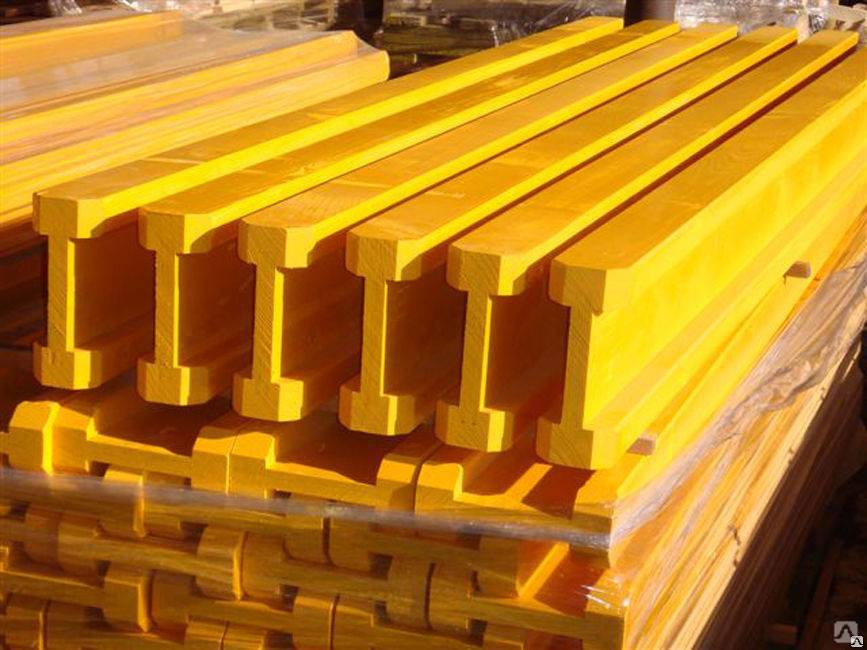

Деревянные двутавровые ригельные балки опалубки перекрытий изготавливают из следующих материалов:

1. Полки. На производство этих деталей идет брус из древесины хвойных пород. Может использоваться термомодифицированная сосна или ель (термодревесина, ТМД). Это дерево, обработанное по особой технологии горячим паром и подвергнутое многоступенчатой сушке. Готовый материал обладает более высокой огнестойкостью, устойчивостью по отношению к влажности, вредителям, гниению.
2. Ребро жесткости. На балки БДК идет фанера толщиной 24 мм из хвойной древесины, на БДК-1 березовая толщиной 27 мм. Чаще всего применяют влагостойкую фанеру марки ФСФ. Некоторые изготовители предлагают заказчику возможность ее замены на материал марки ФК.

Поверхность деревянных ригелей для опалубки покрывают водонепроницаемой защитной пропиткой, поверх нее может быть нанесен слой вододисперсионной фасадной краски. Торцы балки могут быть закрыты металлическими или пластиковыми наконечниками, покрыты торцовочным лаком.

Недостаток материала ригелей опалубки перекрытий — наличие в составе фанеры ФСФ клея на основе ядовитых фенолформальдегидных смол. Формальдегид обладает канцерогенным и угнетающим нервную систему действием, оказывает вредное воздействие на кожу. При использовании ригельных балок в качестве деталей опалубки риск снижается за счет того, что работы ведутся на открытом воздухе. Опасность появляется при складировании или монтаже в закрытых помещениях. Фанера марки ФК более безопасна для здоровья, но менее влагоустойчива.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Определение

В покрытиях и перекрытиях зданий и сооружений для плит или прогонов опорой и вертикальным соединительным элементом служат наклонно или вертикально расположенные линейные несущие строительные узлы — ригеля. Их соединяют шарнирно или неподвижно с другими вертикальными частями — колоннами и стойками.

Уложенные плиты перекрытия передают основную нагрузку на стены и фундамент здания через эти горизонтальные соединители.

Наплывы, сколы, повреждения бетона и арматуры в зоне анкеровки, трещины и другие дефекты недопустимы. СНиП требует от руководителей строительства объекта предварительного визуального обследования узлов и проверки не менее 3 шт. изделий (более 10%) на соответствие стандартам качества поверхности и геометрических параметров.

Ригельные балки для опалубки

Отличаются элементы формами и размерами ригеля для опалубки. Выделяют следующие разновидности:

• Бесполочные. Это элементы прямоугольного сечения, применяют их при монтаже опалубок перекрытий;
• Однополочные. Ригельные балки, имеющие сечение в форме буквы «Г». Этот вариант используется при строительстве лестничных клеток.
• Двухполочные. Ригельные балки с сечением в форме буквы «Т», этот вариант может служить опорой для двух палуб опалубки.

Такие формы характерны для железобетонных и металлических ригелей. Помимо ригелей, в состав опалубки входят следующие элементы:

• балки двутавровые;
• палубы из ламинированной фанеры;
• расходные элементы – уголки, подкоси и пр.;
• крепеж.

После сборки ригельно-балочной опалубки получается прочная и надежная конструкция, способная выдерживать давление до 8000 кг на квадратный метр. При использовании ригельных балок со специальной перфорацией, можно собирать формы самых разных размеров, так как стяжные винты можно устанавливать в наиболее удобных местах. Это особенно актуально при постройке форм для колонн и других архитектурных элементов небольших линейных размеров.

Ригели и балки – это элементы, из которых собирается опалубка для постройки различных архитектурных элементов начиная от фундамента, заканчивая колоннами и другими украшениями здания. Используются ригели для создания несущей основы каркаса, изготавливается этот элемент из дерева, металла или армированного железобетона.

Материалы и характеристики

Проектная, передаточная и отпускная прочность материала ЖБИ в 3 временных точках должна быть заверена и соответствовать нормам для холодного и теплого времени года.

Тяжеловесные бетоны (от В22,5 до В60) являются основой прочности. Проволока, нужного класса и упроченной вытяжки арматурная сталь, арматурные стальные канаты, арматура горячекатаная, механически усиленная служат материалом для армирования железобетона.

Кроме этого, стройматериал должен иметь запас:

• огнестойкости;
• влагонепроницаемости;
• антикоррозийной защиты;
• сопротивления составам агрессивных газов;
• морозостойкости.

Дополнительные характеристики изделий:

1. Бетонный ригель должен выдерживать контрольные нагрузки, предусмотренными рабочими чертежами при испытании, обладать требуемой трещиностойкостью, жесткостью.
2. От арматуры до поверхности защитный слой бетона нормируется по толщине, в том числе в зоне расположения монтажных петель, закладных изделий.
3. Когда материал достигает установленного значения передаточной прочности (указана в чертежах), нужно произвести в предварительно напряженных деталях отпуск натяжения арматуры (передачу усилий обжатия).
4. В холодное время для узлов покрытий прочность бетона должна быть повышена до 90%, междуэтажных перекрытий — до 85%.

Цена на ригель деревянный

Наша компания специализируется на производстве, продаже, аренде и лизинге вспомогательных строительных конструкций. Мы предлагаем наиболее доступные цены на ригель деревянный, устанавливаем удобную систему скидок, проводим сезонные акции. Гарантируем высокое качество товара и предоставляем сертификат соответствия. Все балки соответствуют строгим критериям, указанным государственными стандартами ГОСТ 23478-79. Опытные сотрудники отвечают на все вопросы, предоставляют точную информацию, дают компетентные рекомендации. Обеспечиваем быструю и аккуратную доставку по стране. Мы заключаем договор, в котором прописаны все обязательства перед заказчиком, указана дата сдачи в аренду или продажи. Оплата осуществляется безналичным расчетом. «ПТК РентаСтрой» — это надежность, низкие цены и высокое качество.

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Что необходимо для работ?

Среди комплектующих для опалубки особую роль играет унивилка. Она даже входит в официальные комплекты заводских универсальных опалубок. Главная задача унивилок — механическое поддержание. С их помощью работают и по вертикальным, и по перекрывающим плитам. Эти элементы оказываются заключительной частью сборного комплекта.

Специальный двухуровневый подкос призван гарантировать пространственную устойчивость конструкции. В некоторых случаях за счет подкосных элементов юстируют (выставляют точно по проектным значениям) щиты. Есть разница между одноуровневыми и двухуровневыми изделиями. Опорой опалубки является еще и ригель. Необходимо подчеркнуть, что, наряду с опалубочными, существуют также каркасные ригели, и путать их категорически нельзя.

Ригельное решение гарантирует:

• установку в любой удобной точке;
• несущую характеристику на уровне 8000 кг на 1 м2;
• минимальные затраты времени.

А также для нормальной опалубки обязательно нужны гайки и клипсы. Другое название клипс — пружинный зажим, что исчерпывающе разъясняет их функцию и внутреннее строение, принцип работы. Они нужны для стальных, пластиковых и ламинированных фанерных щитов

Но в строительстве нет мелочей, и потому надо уделить внимание даже трубкам из ПВХ. Ее задача — исключить попадание бетонного раствора на те части, которые могут пострадать от него; потому стяжку щитов можно выполнить без проблем

Повысить устойчивость крепления позволяют бимсы. Это двутавровые балки из дерева. Их применяют при отливке перекрытия и иной конструкции. Такие изделия просты в монтаже. Отдельного разговора заслуживают распорки. Их еще иногда именуют раскосами.

Расстояние между точками упора, исключающими расползание опалубки под нагрузкой вышележащих конструкций, должно быть максимум 1 м. Двусторонняя установка упорных узлов нужна в углах, где нагрузка наиболее велика. Конус — еще один тип защитных компонентов, которыми закрывают свободные концы трубок. А при обустройстве перекрытий часто нужна телескопическая стойка. У них бывает открытая либо закрытая нарезка. В состав стойки входит пара труб, изготавливаемых из стали либо алюминия. Закрытый тип нарезок означает прикрытие внешним цилиндром (кожухом). Длина стоек равна минимум 1,7 м, максимум же 4,5 м.

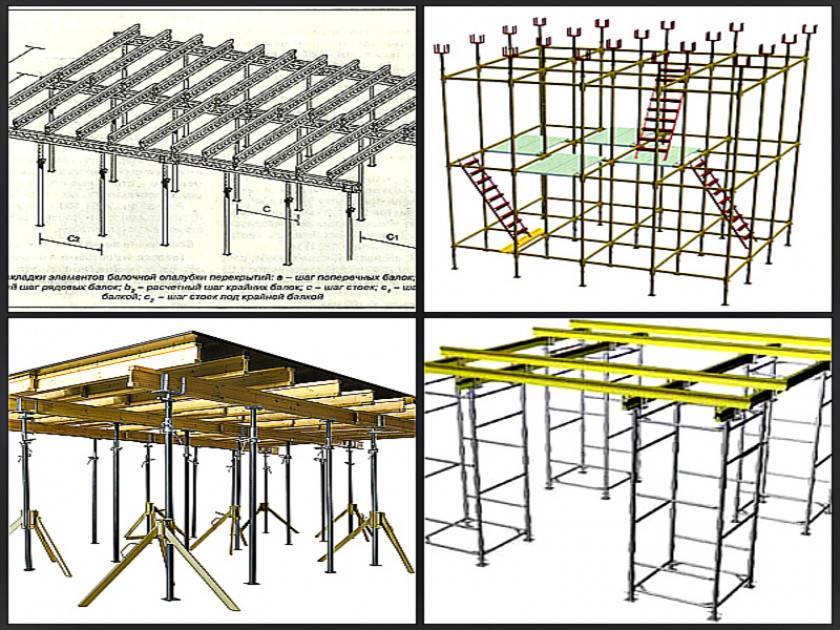

Особенности установки различных видов опалубки перекрытий

Чтобы самостоятельно собрать опалубку, следует выполнить предварительные расчеты и составить чертеж. Если предстоит строительство большого объекта, то на опалубку перекрытия следует заказать выполнение ППР. К конструкции предъявляются следующие требования:

• повышенная прочность;
• безопасность эксплуатации и надежность;
• длительный эксплуатационный период – опалубка должна использоваться многоразово;
• способность сохранять целостность при действующих нагрузках;
• возможность быстрой установки, легкий демонтаж.

Чтобы собрать опалубку из фанеры, досок или металлопрофиля, необходимо подготовить определенные материалы:

• фанерные листы с повышенным уровнем влагостойкости. Лучше использовать материал с ламинированной поверхностью, чтобы ускорить процесс демонтажа;
• строганую доску. Пиломатериал не должен иметь сучков и иных дефектов. Ширина его должна быть 20 см, толщина – 4 см;
• профлисты. Их рифленая форма увеличит показатель прочности перекрытия.

Конструктивные особенности опалубочной системы определяют использование необходимых материалов, расчетную потребность которых поможет определить калькулятор опалубки перекрытия, который можно найти на специальных строительных сайтах.

Кроме того, потребуются определенные комплектующие в виде опорных стоек, продольных и поперечных балок, раскосов, треног и универсальных вилок.

Выбирают нужные материалы и комплектующие к ним с учетом особенностей опалубки.

Следует немного рассказать про опоры, используемые для установки опалубки перекрытия:

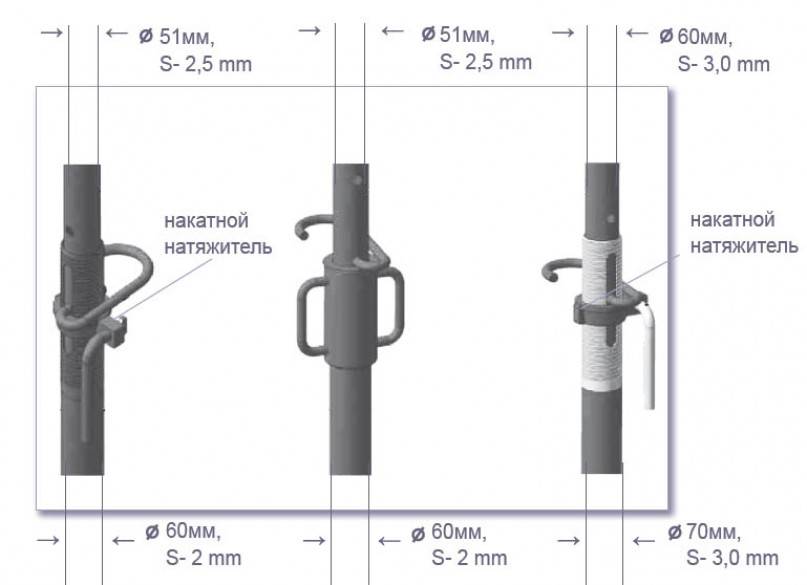

• раздвижная телескопическая стойка. Состоит из опорного узла, сборной опоры и площадки под брус. Такие стойки применяются для обустройства перекрытий на высоте, не превышающей четырех метров;
• стартовая и доборная опора из металлопрофиля. Используется под объемные опалубки перекрытий, соединение с которыми выполняется замковым элементом cup lock. С таким набором можно установить опалубочную конструкцию, высота которой достигает восемнадцати метров;
• брусок, бревно либо труба. Их часто применяют застройщики частного сектора, бетонируя перекрытия малоэтажных зданий. Опоры выставляются вертикально, фиксация их выполняется наклонными раскосами;

если предстоит заливать монолитные перекрытия, то для установки опалубки может использоваться домкрат. Пример такой многоцелевой системы – опалубка перекрытий psk cup.

Высота размещения опалубки является определяющим фактором для того, чтобы использовать конкретный тип опорных элементов.

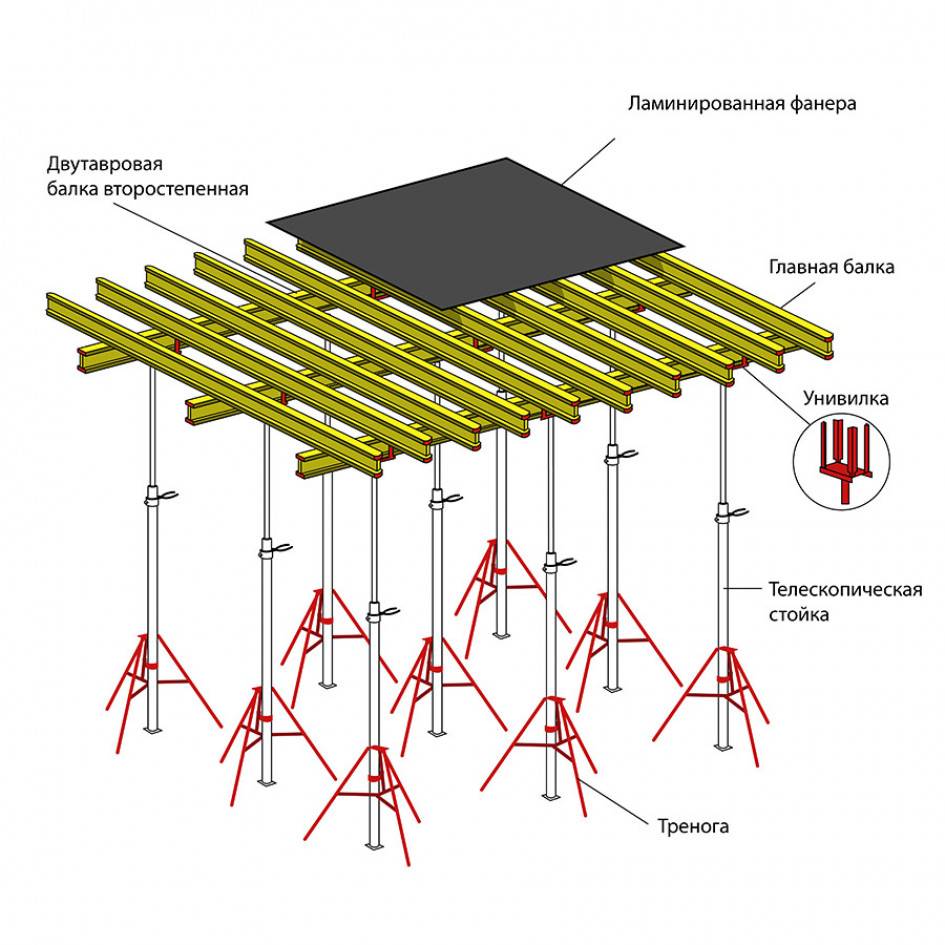

Попробуем разобраться, как сделать опалубку для перекрытия своими руками. Алгоритм действий представлен следующими видами работ:

• выставляются вертикальные опорные элементы с интервалом в 1 – 1.2 м;
• на подушки укладывают ригели;
• на балки-опоры несущего каркаса настилаются щитовые листы;
• собирается по всем краям и фиксируется окантовочный бортик.

Процесс сборки завершают герметизированием стыковочных участков, проверяют горизонтальный уровень.

Определенные особенности при монтаже возникают с фанерной и металлопрофильной опалубочными конструкциями.

Профлист применяется, чтобы устроить большую по площади опалубку. Рифленая сталь отлично воспринимает нагрузки от арматуры и бетонной массы, дополнительно усиливает всю конструкцию.

Порядок работ:

• вертикально устанавливаются опоры;
• продольно укладываются и фиксируются ригели;
• крепятся балки поперечного типа;
• на подготовленный каркас укладывается профильный листовой материал;
• выполняется крепление профлистов по несущим рамам.

Рекомендуется проверить качество сборки, уплотнить зазоры.

Как выставить опалубку из влагозащитного фанерного материала?

Использование фанеры позволяет заменить дорогостоящий металл, существенно удешевив стоимость опалубочной конструкции. Только следует помнить, что поверхность фанеры должна обладать способностью противостоять воздействию влажной среды. Как правило, в этих случаях пользуются ламинированным материалом.

Сборка выполняется следующим образом:

Правила армирования перекрытий и заливка бетоном

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

• Создается равномерное давление на стены по всему периметру.
• Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
• Не надо привлекать грузоподъемную технику (кран).
• Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Важно знать

Монолитное перекрытие при возведении своими руками требует наличия достаточно большой базы знаний. Только правильный выбор и монтаж опалубки не способны обеспечить гарантии, что в будущем с конструкцией не возникнет проблем.

Грамотный монтаж бетонной плиты не заканчивается ее заливкой

Важно обеспечить уход во время отвердевания бетонной смеси. Для предотвращения появления трещит поверхность плиты необходимо периодически увлажнять

Для набора полной прочности бетона между заливкой и проведением дальнейших работ необходимо выждать 4 недели. Именно такой срок потребуется бетону, чтобы набрать полную прочность.

При соблюдении технологии проведения работ своими руками в частном доме можно существенно сэкономить на строительстве без ущерба для качества.

Разновидности балок

В зависимости от места в здании, где будет использоваться данный элемент, это может быть балка:

• двутавровая деревянная (Н-20) или алюминиевая – используется для создания перекрытий или такая, что укладывается под фундамент;
• сплошная БДР и решетчатая БДК – по форме напоминает две соединенные между собой ригельные балки, используются комплексно для создания перекрытий,являются более прочными, чем двутавровая Н-20;
• выравнивающая – формирует правильные геометрические формы зданий, выравнивает стены, а также углы.

Двутавровая балка (или ригель для опалубки) является основой горизонтальных каркасов. Она изготавливается преимущественно из деревянного бруса и вставки из фанеры и пр. Несмотря на основной материал состава, двутавровая балка является довольно прочной и долговечной.

Для придания ровности вертикальным монолитным поверхностям зданий в строительстве используется деревянная выравнивающая балка. Плотный деревянный брус также может быть заменен металлическим стержнем, достаточно прочным, чтобы не согнуться при длительной нагрузке.

Данная составляющая конструкций является достаточно объемной (соответственно техническим характеристикам спроектированных стен). Между собой составляющие элементы крепятся фланцевыми винтами с барашковыми гайками. Выравнивающая балка может быть задействована:

• для создания и монтажа отдельных крупногабаритных щитов;
• в качестве угловой балки в местах создания технически сложных углов постройки;
• для установки подвесных катучих (шарнирных) щитовых конструкций.

Материалы для создания балок

Балки для опалубки имеют несколько разновидностей состава (материала изготовления), формы или способов созданий каркасов под постройки.

Двутавровая деревянная балка

Техника выполнения строительных работ определяет рекомендуемый материал для основы балки:

• деревянная – используется преимущественно при создании перекрытий, крыш; древесный элемент заменяется металлическим в тех случаях, когда прочность первого недостаточно высока, то она не выдержит предполагаемой нагрузки;
• пластиковая;
• алюминиевая – используется преимущественно тогда, когда требуется объемная, выравнивающая стена конструкции;
• комбинированная – деревянная или пластиковая двутавровая основа оббивается металлическим щитом и пр., защитный слой также может напыляться в жидком/расплавленном виде, после чего он быстро застывает.

Что представляет собой ригель

Данный элемент каркасного дома представляет собой деревянную балку, являющуюся опорой для других элементов конструкции (колонн, стоек и пр.). Ригель монтируется горизонтально и равномерно распределяет нагрузку, оказываемую на него стропильной системой, на остальные балки каркасной постройки, в т.ч. стеновые стойки.

Равномерное распределение вертикальных нагрузок обеспечивает верхняя обвязка дома каркасной конструкции. Но, если в стене обустроен дверной проем или окна, равномерность распределения нагрузки нарушается. В данном случае стеновая конструкция лишена некоторых опорных стоек, а балка верхней обвязки каркаса дополнительно подвергается нагрузке на изгиб.

Чтобы понять, нужен ли ригель для установки в жилом каркасном доме, необходимо знать, какие функции он выполняет:

• Снимает нагрузку над оконными и дверными проемами с верхней обвязочной балки каркаса постройки;
• Распределяет равномерно между опорными стойками здания вес стропильной конструкции и кровельного покрытия;
• Предупреждает перекосы каркасной конструкции, заклинивание дверей и окон;
• Усиливает дополнительно сам каркас постройки и повышает его жесткость.

В общем, ригель в каркасном домостроении выполняет усиливающую функцию.

Как правило, ригели изготавливают из сосновой доски, при этом не менее 2 сорта. Показатель влажности допускается как после камерной, так и атмосферной сушки. Толщина данного элемента каркасной конструкции согласно строительным нормам должна соответствовать сечению опорных стеновых стоек. Поэтому при самостоятельном изготовлении ригелей рекомендуется брать 2 строительные доски и скреплять их между собой гвоздями.

После монтажа ригелей в силовом каркасе, они не должны мешать облицовке стен. Перед их установкой делают в стойках специальные пропилы. Согласно технологии строительства, ригель в каркасном доме допускается устанавливать внутри или снаружи силового каркаса. Функциональность и эффективность работы данного элемента при этом не изменится.

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

• 150х150 для стыков стен,
• 150х100 для дверных и оконных проемов,
• 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор
