Как монтировать рольставни своими руками
После получения комплекта, его необходимо сразу распаковать, чтобы проверить наличие всех деталей для установки. Особых проблем может доставить отсутствие какой-либо детали механизма. Если комплект не полный, лучше его заменить, чем пытаться «выкрутиться» самостоятельно.
Порядок работ — как крепятся рольставни в проем:
Установка рольставней своими руками начинается с монтажа направляющих. В них необходимо просверлить монтажные отверстия сверлом диаметром 8 мм. Схема сверловки отверстий зависит от способа монтажа рольставней. Так, для наружного монтажа отверстия сверят с фронтальной стороны, а при внутреннем или комбинированном – в торце. Первое и последнее отверстие сверлится на расстоянии 10-15 мм от края направляющей, остальные с равномерным шагом не более 50 мм. Монтаж направляющих производится на анкерные болты в сборе с коробом. Отверстия впоследствии будут закрываться специальными заглушками.
- Следующим шагом необходимо подготовить короб для установки рольставней. В торцевых стенках короба сверлятся по паре отверстий диаметром 4 мм. После того, как короб будет поставлен на рабочее место, через эти отверстия будут установлены заклепки, которые держат крышку. В специально отведенных местах высверливаются отверстия диаметром 8 мм. Они нужны для установки анкерных болтов для крепления короба к стене. В задней крышке короба сверлится отверстие 14 мм для монтажа элементов управления.
- Далее короб вставляется в направляющие, и собранная конструкция прикладывается к откосу. Ровность установки короба обязательно проверяется при помощи уровня. Малейший перекос в одну из сторон приведет к тому, что рольставни будут плохо «ходить» по направляющим. То же самое касается и направляющих. Они должны стоять строго по уровню.
- Работу по установке собранной конструкции лучше выполнять с помощниками. Как только вся конструкция выставлена, сквозь высверленные отверстия намечается расположение отверстий в стене. Если есть кому держать конструкцию, то можно сверить по месту. В таком случае сначала устанавливаются анкера на короб, а затем на направляющие. Для сверловки сквозных отверстий через направляющие и короб необходимо использовать сверла и буры по бетону большой длины. В таком случае, вероятность повреждения элементов конструкции патроном дрели будет минимальной.
- Устанавливая анкера или саморезы (если стены выполнены из дерева или металла) необходимо постоянно проверять расположение короба и направляющих строго по уровню. Перед чистовым креплением каркаса с обратной стороны направляющих снимают защитную пленку. Лицевую сторону «оголяют» в конце работ.
- Крепить каркас рольставней нужно довольно крепко, чтобы в процессе эксплуатации он не менял свое положение. В противном случае, это скажется на работоспособности всей системы.
- Когда каркас полностью закреплен, можно приступать к монтажу приводного элемента. Устанавливается он внутрь помещения и служит для управления рольставнями изнутри. Подключается привод к валу системы через отверстие в стене. После подключения следует обязательно проверить работоспособность механизма. Вал должен вращаться свободно, без особых усилий.
- Последним из основных элементов устанавливается полотно рольставней. Первым делом на перфорированном валу монтируются дистанционные кольца. Шаг установки – не более 400-500 мм. Затем на последней планке полотна рольставни устанавливаются тяговые пружины. На первом профиле полотна ставятся ручные ригели. Затем полотно заводится за вал в направляющие и постепенно опускается по ним. После того, как все полотно опустилось, его пружины заводятся в перфорированные отверстия вала и закрепляются в них.
- Теперь необходимо проверить работоспособность всего механизма. Если он работает нормально, короб закрывают крышкой. Для этого через заранее просверленные отверстия диаметром 4 мм устанавливают заклепки при помощи заклепочного пистолета.
- Последним штрихом в установке рольставней монтируются заглушки на установочные отверстия.
Замер, монтаж и настройка

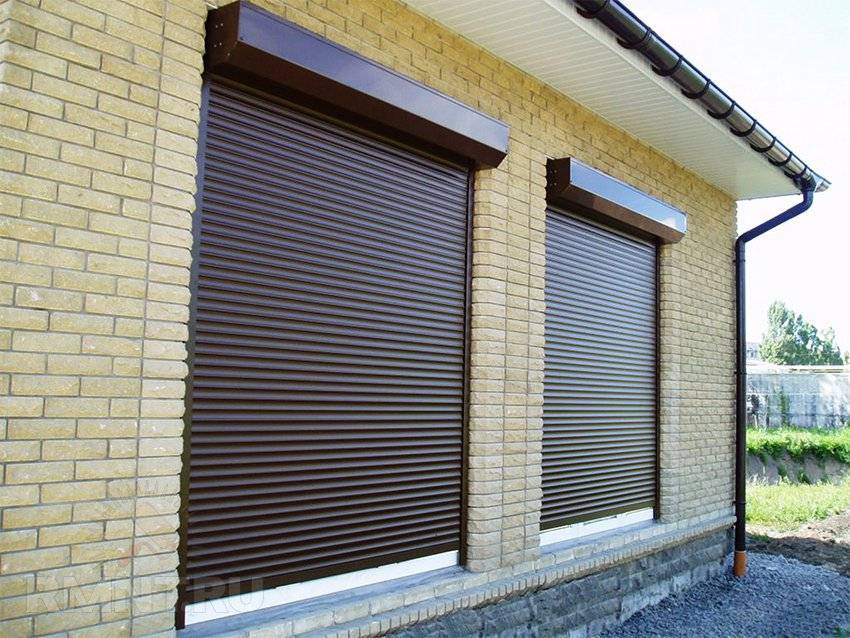

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации
Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

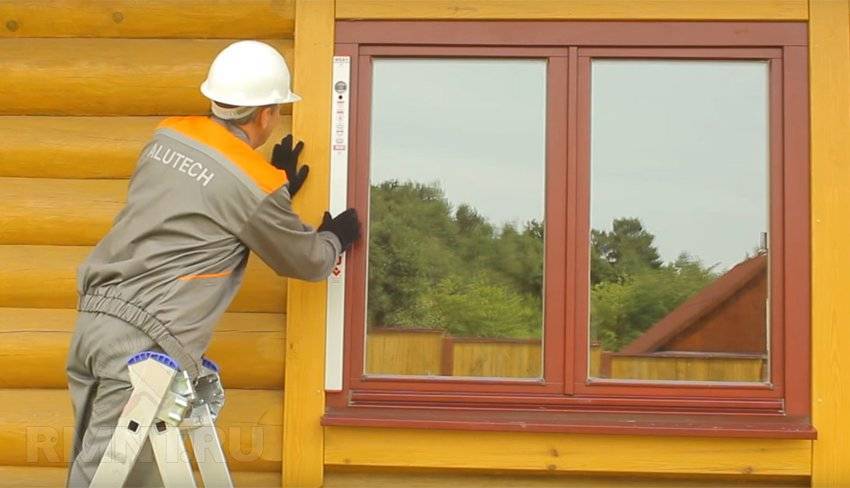

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.
Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

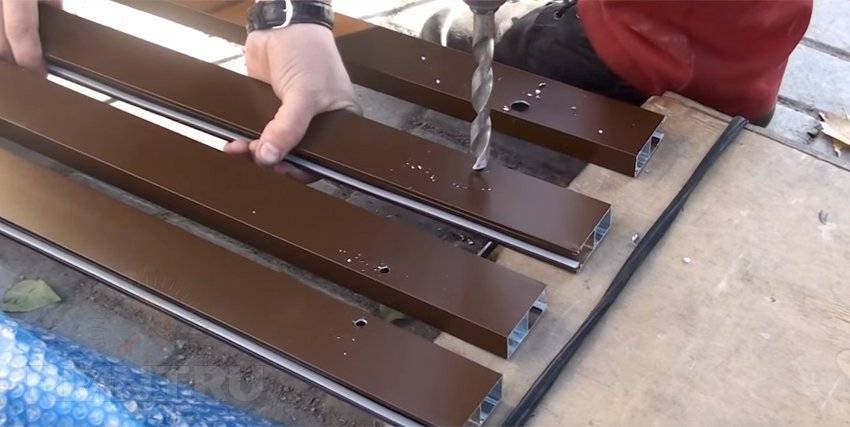

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

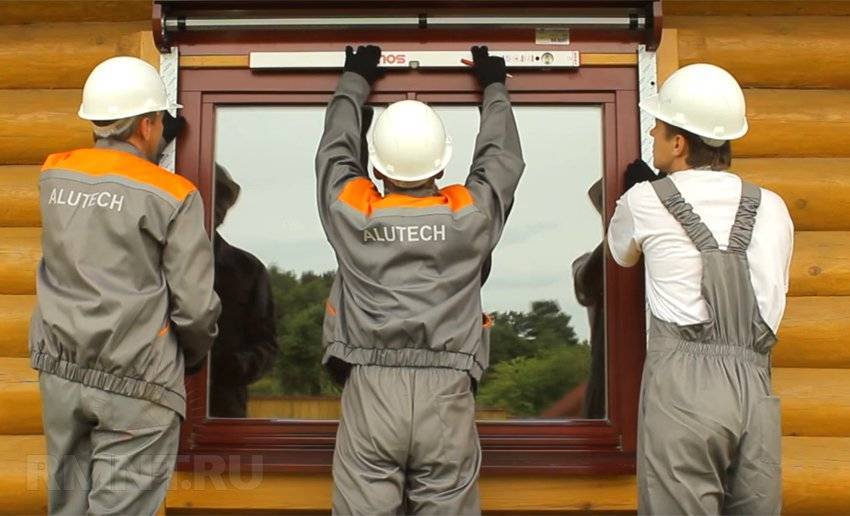

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

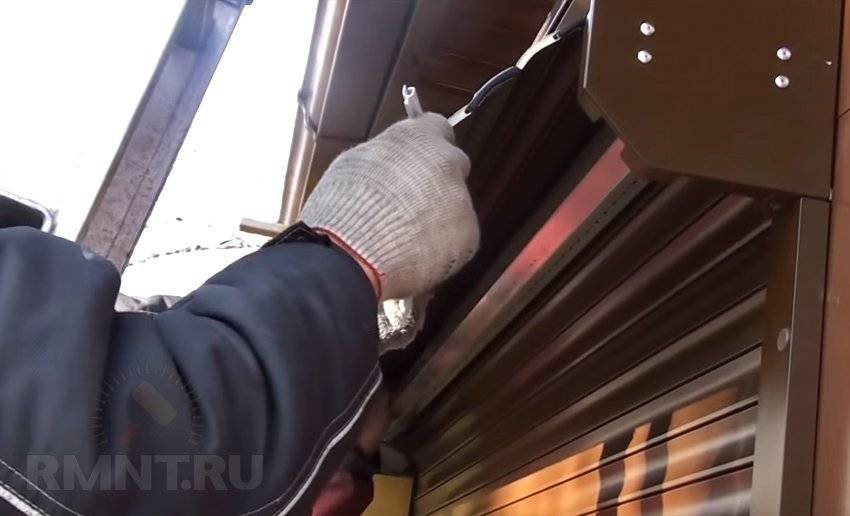

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.
После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.
рмнт.ру
Инструмент для установки рольставней
Для проведения такой работы, как крепление рольставни в проем, не нужен какой-либо специфический инструмент. Этот перечень, наверняка, есть в каждом доме.
Итак, для установки рольставней понадобится:
- Перфоратор или ударная дрель. Если стены кирпичные, можно воспользоваться и простой дрелью, так как кирпич отлично сверлится и без удара. Сверла должны быть для сверловки бетона.
- Шуруповерт и набор бит для него.
- Ножницы по металлу, пассатижи, кусачки.
- Набор отверток и гаечных ключей.
- Молоток.
- Рулетка, маркер, уровень.
- Мультиметр или индикаторный прибор. Он необходим в случае подключения рольставней с автоматическим приводом.
Подготовка к работе
Проверка проёма
Качество установки рольставней во многом зависит от качества оконного или дверного проёма, на который будет осуществляться монтаж.
Поверхности всех плоскостей и откосов проёма должны быть ровными и гладкими, без наплывов штукатурки и прочих дефектов. Отклонение уровней не должны превышать 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.
Отклонение уровней не должно превышать 2-3 мм, а разность диагоналей 5 мм
Сверка комплектации
Перед тем как приступать к сборке и монтажу необходимо убедиться в полноте комплекта рольставней. Как правило, стандартный комплект включает в себя следующие элементы:
- Короб защитный (в сборе с валом и крышками) 1 штука;
- Роллетное полотно 1 штука;
- Боковые направляющие 2 штуки;
- Нижнее обрамление проёма 1 штука;
- Набор крепежа и фурнитуры.
Поскольку комплект рольставней не включает крепёж, с помощью которого роллеты будут крепиться непосредственно к проёму, перед началом монтажа необходимо позаботиться об их наличии.
Выбор крепежа
Выбор крепежа зависит от материала проёма, на котором будут устанавливаться рольставни.
Для простенков без внутренних полостей, сделанных из монолитного бетона, кирпича или природного камня, в качестве крепежа подойдут самораспорные анкерные болты или дюбель-гвозди с пластмассовым основанием.
Учтите, что глубина проникновения дюбелей в стену должна быть не менее трёх сантиметров!
Для стен с пустотами допускается использование только анкерных болтов, причём их длина должна обеспечивать проникновение в простенок не менее чем на 6 сантиметров.
Если вы крепите роллеты на деревянную стену, то в качестве крепежа вам подойдут шурупы, а если на металлическую – то специальные саморезы.
Монтаж полотна
Завершающим этапом по установке рольставни является монтаж полотна. Для этого пластины фиксируются к валу ригелями или, другими словами, автоматическими замками. После этого устанавливаем ступоры для фиксации полотна в крайних положениях. Заканчиваем работу подключением управляющих элементов.
Теперь нужно провести проверку работы роллетного механизма и, при обнаружении недочетов, оперативно их устранить
Особенно стоит обратить внимание на тугой ход при подъеме-спуске и лишние звуки. Это может значительно сократить срок эксплуатации механизма
Изначально проблемы могут быть легкоустранимыми, в последующем, работа рольставней под дополнительной нагрузкой только приведет к их усугублению.
На фото сантехнические рольставни в туалет
Назначение роллетов
Самая главная функция рольставен – это защита от проникновения
Их очень сложно взломать, а в случае применения специальных режущих инструментов можно только лишь привлечь внимание окружающих. Поэтому, устанавливая рольставни, можно быть уверенным в том, что дом надежно защищен
Также с их помощью можно регулировать поток света в помещении. Для этого их стоит только открыть на нужный уровень или настроить угол наклона ламелей. Роллеты прекрасно сохраняют тепло, обеспечивают практически полную звукоизоляцию и уменьшают тепловые потери. Ко всему прочему, они являются декоративным элементом фасада.
Рольставни на окнах
Типичные ошибки при монтаже рольставней на окна своими руками
Обычно компании, которые продают данные системы, предлагают бесплатные услуги по их установке. Однако, следует понимать, что цена услуг уже заложена в стоимости самой детали. Поэтому, если есть необходимый инструмент и пару надежных помощников, можно сэкономить достаточно средств. Чтобы рольставни работали надежно и служили долго, необходимо знать несколько нюансов. Далее рассмотрим перечень типичных ошибок, которые совершают начинающие монтажники при сборке рольставни своими руками:
- Направляющие установлены не по уровню. Отклонение от диагоналей или по вертикалям может привести к заклиниванию полотна. Особенно это будет «беспокоить» летом, когда металл полотна при нагревании будет расширяться.
- Не обеспечена герметичность короба. В этом случае влага, которая может попасть внутрь, может стать причиной коррозии деталей и снижения срока службы рольставней. Если в регионе, где находится дом, имеются частые ветра с дождем, между крышкой и основанием короба лучше нанести герметик или наклеить уплотнитель.
- При демонтаже заглушек видны крепежные анкера. При закрывании рольставней крепежные болты должны быть прикрыты полотном. В противном случае, в установке такой конструкции нет никакого смысла. Любой злоумышленник сможет открутить направляющие и при помощи фомки оторвать полотно. Если такой просчет случился, лучше рассверлить головки болтов, чтобы их было сложнее открутить. Правда, в таком случае и самому придется помучиться в случае необходимости демонтажа рольставней.
Крепление каркаса
Конструкция избавляется от заводской защиты – снимается пленка и заглушки на технических узлах фиксации. Собранный каркас устанавливается на подготовленное место так, чтобы ранее созданные отверстия совпадали друг с другом
Перед креплением важно проверить не только соответствие точкам фиксации, но и горизонтальность блока и направляющих. Если осуществляется установка сантехнических рольставней, то перед креплением может потребоваться предварительная обработка силиконовым герметическим составом
Монтаж производится с помощью саморезов, комплектных метизов или других фиксирующих приспособлений, рекомендованных изготовителем. На заключительном этапе необходимо вновь обработать точки крепежа замазками и герметиками, которые оберегут металлические элементы от коррозии.
Как устроены рольставни для гаража: виды, преимущества и недостатки
Устройство рулонных гаражных ворот настолько простое, что при наличии элементарных навыков и инструментов, вполне можно осуществить монтаж рольставней своими руками.
Устройство рольставней довольно простое, их сборку можно осуществить своими руками
Особенности устройства рольставней
Рольставни представляют собой разновидность жалюзи и состоят из основных и дополнительных элементов.
К основным элементам относятся:
- полотно из стальных или алюминиевых ламелей (роллетных профилей);
- две вертикальные направляющие шины;
- приемный вал, на который наматывается полотно из ламелей;
- защитный прямоугольный или полукруглый короб, в котором размещается свернутое полотно;
- привод (механический или электрический);
- замки ригельного или автоматического типа;
- для автоматических ворот – рычаг разблокировки, позволяющий открыть их при отключении электричества.
Дополнительными элементами рольставни оборудуют по желанию заказчика. Это может быть:
- система дистанционного управления;
- противоугонная и противопожарная сигнализация;
- уплотнители из силикона или резины;
- система подогрева ворот, обеспечивающая легкое открытие и закрытие при низких температурах и т.д.
Конструкция гаражной роллеты с электрическим приводом: 1 — полотно ворот, 2 — опорная боковая стойка, 3 — короб с крышкой, 4 — электрический привод подъема ворот, 5 — штанга намотки роллеты
Основные виды роллетных ставней для гаража
Существует несколько классификаций рольставней:
- по материалу;
- методу управления;
- степени защиты;
- способу монтажа.
По методу управления рулонные ворота бывают автоматическими и механическими. Автоматические рольставни оснащены электроприводом. Ими управляют с помощью кнопок или дистанционного пульта. При этом даже обесточенные ворота можно открыть специальным ключом.
Для безопасности окружающих автоматические ворота дополнительно оборудуют датчиком движения. Цена гаражных рольставней этого типа является их существенным недостатком (минимум 2000 руб., плюс около 6000 руб. придется доплатить за датчики).
Стальные ворота-рольставни в гараже на один автомобиль
Механические ворота приводят в движение ручным приводом. Стоят они намного дешевле, однако не подходят для роллетов весом более 30 кг.
По степени защиты выделяют группы рольставней:
- с низким уровнем защиты (класс Р1-Р2) – обеспечивают защиту от шума и пыли (такие рольставни называют еще классическими, или сантехническими);
- со средним уровнем защиты (класс Р3-Р5) – благодаря стальному профилю они отличаются большей прочностью и устойчивостью к взлому;
- с высоким уровнем защиты (класс Р6-Р8) – пуленепробиваемые бронированные ворота.
По способу монтажа выделяют:
- наружные рольставни (или накладные) – устанавливаются снаружи гаража, а короб крепится над дверным проемом;
- встроенные – монтируются непосредственно в проем, что обеспечивает более надежную защиту;
- комбинированные – для установки необходимо предусмотреть отдельную нишу над проемом.
Все три способа допускают монтаж короба как внутри, так и снаружи гаража.
Рольставни с внутренней установкой короба
Преимущества рольставней
У роллетных ставень есть множество достоинств, что объясняет широкое их использование не только в частных гаражах, но и на коммерческих объектах: торговых центрах, складах, банковских и служебных помещениях.
Защитные роллеты (цена на них подробнее будет рассмотрена ниже) компактны. Они позволяют сэкономить место – в среднем около 2 м, если сравнивать с распашными воротами. В условиях ограниченного количества земли для строительства и цен на гаражи, ворота-рольставни станут оптимальным решением.
За счет простой конструкции рулонные ворота удобны в эксплуатации, не требуют значительных расходов на уход, покупку смазочных или покрасочных материалов. Учитывая, сколько стоят рольставни на гараж, это можно считать еще одним бонусом. При наличии элементарных навыков можно произвести не только самостоятельную установку роллетов (видео-инструкции наглядно показывают этот процесс), но и ремонт рольставней своими руками.
Защитные роллеты в гараже с двумя въездами
Например, при механическом повреждении ламелей необходимо снять крышку короба, опустить и демонтировать полотно, а затем разложить его для переборки и снять боковые замки. Далее следует отсоединить деформированные ламели и установить новые, соединив их друг с другом замковой частью, присоединить концевую ламель и установить полотно в направляющие. Рекомендации по ремонту роллетов и видео установки рольставней своими руками без труда можно найти в интернете.
Внешний вид роллетов
Что касается вопроса о внешней составляющей сооружения, то зачастую роллеты идеально сочетаются с современными стилями домов и других строений. Все дело в том, что эти конструкции отличаются некой простотой, которая неплохо вписывается в общий стиль. Конечно, рольставни будут не лучшим образом смотреться в классических интерьерах, однако в таких ситуациях нужно искать какой-то другой выход. Зачастую в продаже можно найти роллеты белого и коричневого цветов. Наверняка это те самые распространенные варианты, которые устанавливаются на торговых точках и производственных строениях. Конечно же, роллеты имеются и на многих жилых домах, однако массовости этого направление еще не получило.
Практика показывает, что цветовые варианты – это сильная сторона рольставен, так как сотни производителей во многих странах предлагают изготовить данную продукцию по индивидуальным заказам. Конечно же, самый главный аспект – это цвет продукции, так как остальные параметры (кроме габаритов) практически неизменные
Важно помнить о том, что роллеты должны сочетаться с оконной конструкцией, иначе можно создать безвкусный стиль, который будет только раздражать
Чаще всего хозяева стараются не акцентировать внимание окружающих людей на роллетах, так как это не декоративный элемент, а часть жилища, связанная с безопасностью. Таким образом, имеет смысл делать выбор в пользу самых простых вариантов
Чаще всего это белые рольставни, которые бы сочетались со светлыми стенами дома.
Технология установки рольставен
Подготавливают боковые направляющие. С помощью маркера и рулетки в них размечают отверстия. Для этого их попарно укладывают на ровную поверхность и отмечают отверстия в 10-15 см от обрезов направляющих шин и по всей их длине с равными промежутками в 40-50 см. Для накладного типа монтажа их смещают ближе к внешнему краю направляющих. Сверлят отверстия Ø 8 мм. При наружной установке просверливают насквозь обе стороны шины, а верхнюю дополнительно рассверливают до диаметра 11,8 мм для установки декоративной заглушки.
Подготовка короба. Прикладывают крышку к коробу и рассверливают насквозь через крышку по два отверстия с каждой стороны диаметром 4,2 мм. В эти отверстия будут установлены заклепки после монтажа рольставен.Рассверливают отверстия для закрепления короба. Их расположение зависит от типа монтажа: сзади для накладного типа, сверху для встроенного и по обеим плоскостям для комбинированного.Диаметр сверла – 8 мм.Высверливают отверстие нужного диаметра для привода. Для накладного монтажа подрезают короба в месте соединения с направляющими с помощью кусачек и пассатижей. Собирают короб и направляющие.
Разметка крепежных отверстий. Прикладывают собранный каркас рольставен к проему. При накладном монтаже все элементы конструкции должны лежать на стене, обрамляющей проем, при встроенном типе монтажа – находиться на боковых и верхнем откосе. Проверяют вертикальность направляющих и горизонтальность короба, а также сверяют диагонали – они не должны отличаться более чем на 2 мм.Выполняют маркером или сверлом разметку ранее просверленных крепежных отверстий на откосах или стене.
Сверление крепежных отверстий. Вынимают приложенный каркас роллеты из проема. По этой разметке просверливают отверстия на стене или в проеме. В бетонную стену устанавливают дюбеля.Делают отверстие для привода. Его диаметр составляет от 12 до 20 мм в зависимости от вида рольставен, это необходимо уточнить в паспорте не изделие. В отверстие устанавливают защитную пружину.Если в рольставнях предусмотрены внешние запорные элементы – размечают и высверливают отверстия в нижней части направляющих для их закрепления.
Крепление каркаса. Снимают с задней стенки каркаса защитные пленки. Ставят и выравнивают собранный каркас на предназначенное для него место. Совмещают разметку отверстий и еще раз проверяют горизонтальность короба и вертикальность направляющих, а также расстояние между ними. Крепят каркас саморезами с помощью шуруповерта.
Крепление элементов управления. При наружном монтаже элементы управления крепят внутри здания. Размечают маркером отверстия на стене, просверливают их и закрепляют направляющие и лентоукладчик.
Установка полотна роллеты. Дистанционные кольца на перфорированном валу выставляют на равном расстоянии с шагом 40-50 см. На концевом профиле роллетного полотна устанавливают ручные ригели с обеих сторон. Заводят полотно роллеты сверху вала в направляющие шины. На верхнем краю роллетного полотна выставляют тяговые пружины, закрпеляют их в перфорированных отверстиях вала.
-
Устанавливают крышку короба, закрепляют ее на заклепки с помощью заклепочного пистолета. Снимают защитную ленту с внешних поверхностей, удаляют загрязнения. Устанавливают ограничители на концевой профиль полотна. Технологические отверстия закрывают заглушками, предварительно промазав их силиконовым герметиком.
При монтаже рольставен необходимо соблюдать технику безопасности, использовать только исправный электроинструмент и устойчивую стремянку. Работы удобнее выполнять бригадой из двух-трех человек. Подключение электрофицированного привода лучше доверить специалисту, особенно, если вы не владеете навыком электромонтажных работ.
Все операции по установке рольставен своими руками показаны в видеоролике.
Видео – монтаж рольставней своими руками
Таким образом, как вы уже убедились монтаж рольставен своими руками – это не трудная задача, которую может выполнить любой дачник, который приложит некоторое терпение и усердия.
