Что собой представляют сборно-монолитные перекрытия, в чем их достоинства и недостатки?

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Требуемые расходники и инструменты

В работе с ребристыми перекрытиями (монтаж, создание монолитной поверхности) строителю понадобятся следующие расходные материалы и инструмент:

Цемент М300, 500, 700, чистый речной песок, мелкий гравий, проточная вода.
Опалубочные формы из дерева или нержавеющего металла, профиля.
Бетономешалка, ручной строительный миксер, емкости для раствора, малярный инструмент (кельма, шпатели, кисти и т.д.).
Кувалда, перфоратор, турбинка, лом, молоток, трамбовщик.
Аппарат для сварки и все необходимые составляющие к нему.
Сухая смесь гипса для получения нужного состава, герметики.
Строительный уровень, лазерный дальномер, рулетка, шнуры.
Армированные прутья в виде сетки (тип «8» или «10»).
Монтажный крепеж (уголки, анкеры, саморезы и т.д.).
Материал для гидроизоляции и утепления.

Для работы с реберным перекрытием потребуется также грузоподъемный кран. Подготовка места на объекте потребует строительного пылесоса, мешков для мусора, веника, ветоши, пластиковых ведер.

Монтаж балок

Рассмотрим наиболее распространённую ситуацию – монтаж такого перекрытия в доме из газобетона.

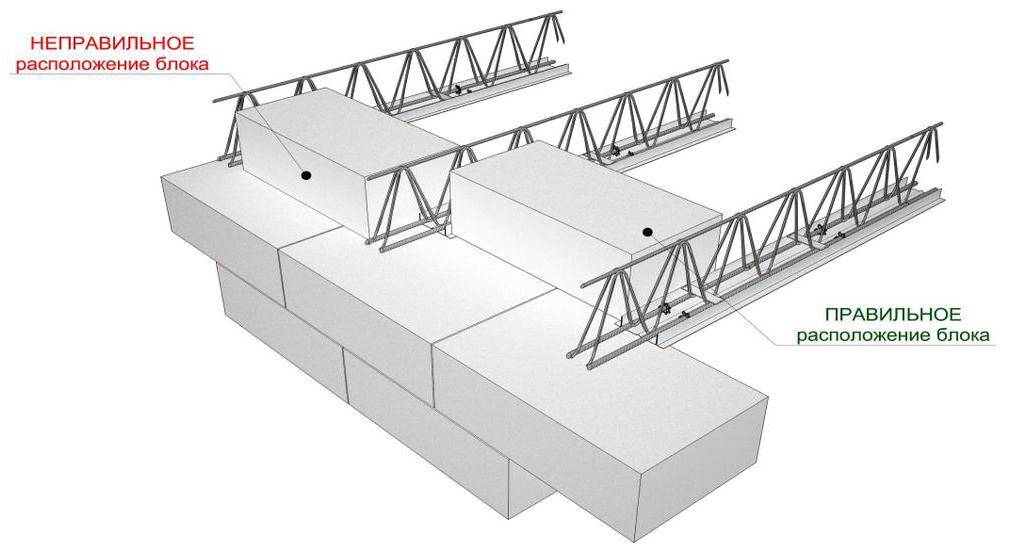

Работы начинают с монтажа балок. Их укладывают на несущие стены, при этом каждая балка должна заходить на кладку на расстояние не менее 150 мм. Чтобы добиться точного расстояния между балками, в пролёт между ними по периметру стен укладывают блоки (по одному в каждый пролёт).

Для сооружения проёмов в перекрытии, балконов, консолей и других архитектурных элементов можно стыковать балки друг с другом под прямым углом. Балки связывают в единое целое за счёт Г-образных арматурных прутов. Нижний ряд арматуры соединяют прутами диаметром 12 мм, верхний – прутами диаметром 8 мм. Для дополнительной усиливающей арматуры используют пруты того же диаметра, что и у неё. По периметру проёма сооружают опалубку из фанеры, древесины, пенополистирола или других материалов. Опалубка не позволит бетону попасть в проём.

Под балками обязательно устанавливают временные опоры, обычно телескопические стойки и профильные трубы. Какой-либо зазор между опорами и балками недопустим, иначе впоследствии возможен прогиб перекрытия. Шаг опор под одной балкой – не более 1,6 м. Опоры монтируют до укладки блоков на балки.

сечения плиты

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b˃2 и hf/h˂0.2.

Каким должно быть перекрытие?

● Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

● Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

● Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

● Препятствующим распространению воздушного шума.

● Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

● Огнестойким в соответствии с противопожарными требованиями.

Фундамент

Говорят, что фундамент – это основа основ всего будущего строения. Как начнешь возводить дом, такой результат и получишь в конце. На самом деле фундамент является лишь одним, начальным этапом строительства в целом. А главным, основным, считается проект (план). Задумав построить свой дом или дачу, вы должны четко представлять, чего хотите. Можете начертить план сами – хорошо. Нет – тогда закажите проект архитектору. Понравился соседний дом – не постесняйтесь зайти и попросить перерисовать. Только когда вы уверились в своих желаниях и имеете проект в руках, тогда и начинайте копать траншеи.

Помните, что лучше спроектировать, выкопать лишнюю перегородку и построить лишнюю стенку. Разобрать ее, если вдруг придется, всегда проще, чем достраивать. Проблема примыканий может коснуться вас уже на начальном этапе, если будете делать литой фундамент из бетона. Но здесь все решается просто с помощью арматуры. Возьметесь за бетонные блоки, начинайте перевязывать в местах соединений. То же и с цоколем: каменные и блочные примыкания перевязываем, а бетонные усиливаем дополнительным армированием.

Виды ↑

perekritie-2
perekritie-1

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку
Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Сборно-монолитные перекрытия

Сборное перекрытие еще сплошь и рядом называют «часторебристым», и вы сейчас поймете — почему.

Дело в том, что основными его элементами являются как раз «ребра» — балки, которые сами по себе представляют ажурную конструкцию из стальных прутьев, которая опирается на бетонную «ножку».

Именно они — несущая часть перекрытия и укладываются первыми, на расстоянии от 40 до 80 сантиметров друг от друга. Они принимают на себя вес и распределяют его на стены помещения и венцы. После этого места их наложения на венцы стен армируются и бетонируются.

Пространство между ребрами заполняется типовыми пустотелыми блоками — именно от них и зависит, на каком расстоянии должны пролечь ребра. Полной опалубки не нужно, понадобятся лишь стойки для первоначальной подпорки ребер, хотя сверху сборного перекрытия можно положить связующий слой бетона толщиной в несколько сантиметров.

Какие же тут преимущества, спросите вы? Во-первых, процесс укладки сборного перекрытия прост как в физическом плане, так и в технологическом. В принципе, достаточно двух человек: балки-ребра довольно легки, их можно поднять вручную. Пустотелые блоки — вообще не проблема. А поскольку они уже готовые, сделаны на заводе, то строителям остается уложить их в «формы» — почти как кирпичи.

Ничего сложного, и никакой особой квалификации для этого не нужно, достаточно следовать инструкциям производителя. Сплошной опалубки не требуется — бетонирование происходит только по контуру стен. Благодаря наличию пустот у сборного перекрытия неплохая естественная теплоизоляция, и, хотя дополнительная все равно может потребоваться, она будет, в любом случае, меньше, чем у монолитного.

К плюсам таких перекрытий можно отнести и то, что здесь не нужно обеспечивать непрерывность процесса, как при заливке монолитной плиты, что также снижает трудоемкость работы. Поэтому в целом время установки сборного перекрытия в полтора раза меньше, чем соответствующего монолитного.

В недостатках сборного перекрытия числится, прежде всего, то, что из-за стандартизации элементов, его невозможно использовать для перекрытия помещений сложной формы.

То есть, можно, конечно, перекрыть прямоугольную часть комнаты сборным перекрытием, а оставшуюся фигурную — залить монолитным бетоном, как было описано выше, но тут нужно будет посчитать: не исключено, что такая комбинация окажется гораздо дороже, чем просто монолитное перекрытие (особенно если выяснится, что ваши строители — не самые квалифицированные в этой области).

К тому же, следует учитывать, что существует допустимый предел для ширины помещения, в котором устанавливается сборное перекрытие — это 6 метров. При увеличении этого расстояния сборные перекрытия не то чтобы не годятся, но теряют свои преимущества из-за необходимости дополнительного армирования.

Некоторые застройщики выходят из этого положения таким образом: делают снизу, в месте стыка балок, опорные столбы, которые и являются несущими для двух соседних балок сборного перекрытия, продолжающих друг друга. Вариант неплохой, но только если вам не будут в дальнейшем мешать в помещении эти самые столбы, которые превратятся пусть и в красиво декорированные, но — колонны. А если это, скажем, танцевальный зал?

И, возможно, для вас окажется существенным тот факт, что общая толщина сборного перекрытия больше, чем монолитного, в среднем где-то на 10 сантиметров. Звукоизоляция у него тоже не на высоте, и наверняка потребуется дополнительная, и немаленькая.

Отделка потолка, сделанного из часторебристых перекрытий, также потребует больше трудов и материалов, так как неровностей здесь будет куда больше, чем у монолитной плиты. Если у той достаточно просто слоя отделочного материала, то здесь, возможно, потребуется даже декоративный навесной потолок.

Сложно сравнить стоимость обоих перекрытий, ведь все зависит от формы помещения и многих других факторов, в том числе, региональных (стоимость стройматериалов, рабочей силы и прочего), но в целом цена за квадратный метр, что у монолитного перекрытия, что у сборного, не слишком различается, если брать оптимальные условия для установки каждого из них (то есть, прямоугольную комнату и одинаковые исходные цены на материалы и рабочую силу), и составляет около полутора тысяч рублей за квадратный метр.

Сборно монолитное перекрытие или монолитное какое лучше?

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Компания	Цена, руб/штука
ООО «Мега-Торг»	13 800
ГрандСервис	12 683
Интернет магазин строительных материалов «Товарищи»	10 918
ООО «Смоленский кирпич»	12 300
Завод ЖБИ 4	12 358
СтройСервис	12 649
ПСО ТОР-ЖБИ	9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

Вяжем арматурные каркасы.

Тут еще есть нюанс как делать. Если делать сразу на всю площадь, то это многопролетное перекрытие (с упором на среднюю и внешние стены) см. рис. выше. Если делать перекрытие частями. Сначала одну половину от внешней стены к внутренней, затем другую, то это однопролетное перекрытие. Армирование однопролетного и многопролетного перекрытия разное.

Какое перекрытие однопролетное или многопролетное выбрать, решается в зависимости от исходной длины вашей арматуры, чтобы уложить ее максимально экономично и с меньшим количеством обрезков. А так же зависит от технологии бетонирования. Может удобнее или есть возможность заливать бетон частями, тогда выбираем однопролетную схему.

Места где можно разрывать-наращивать арматуру также определены. На перекрытии фундамента (у нас однопролетное перекрытие) на одной половине дома Ф12 арматура (пролет 3,4м), а на другой Ф14 (пролет 4,4м).

А вот над первым этажом арматура в балочных частях над большим пролетом проходит Ф14 идет без разрывов над средней стеной и еще по хорошему должна идти на четверть следующего пролета, но у меня немножко короче. Над меньшим пролетом идет арматура A500 Ф12 и завязывается с Ф14.

Хомуты из A500 Ф6 сначала на четверть пролета с каждой стороны идут с шагом 200мм, затем ближе к центру с шагом 400мм (немного сэкономил). Перехлест у хомута должен быть в верхней части каркаса.

Район эркера. Видно эркерную балку, арматура Ф18 которой загнута в обе стороны на стену и связана с остальным каркасом.

Чтобы подставки под армосетку из Вр 5мм 100х100 не вминались в пенопласт, под них подложены обычные крышки для банок.

На земле делал каркасы из арматуры для перекрытия фундамента. При перекрытии первого этажа каркасы вязались уже по месту.

Довольно нудное занятие вязать каркасы для вего перекрытия.

Каркас крупным планом. Все фотки кликабельны, нажимаем чтобы увеличить.

Эркерная балка с другой стороны заходит на стену более чем на метр и увязана с общим армированием. Для того чтобы в зоне опирания не было моста холода, используется утепление ЭППС 5+2 см. Места с утеплителем усилены досками на время заливки.

Над лестничным пролетом делаются сдвоенные балки. То-есть арматуры больше в два раза и ширина тоже. Как бы две обычные балки рядом.

Однопролетное перекрытие над фундаментом. Как раз видно несъемную опалубку из газобетона по центру внутренней ленты ростверка (фундамента).

Опирание перекрытия по расчету 15см. Хотя на таких малых пролетах можно и больше (Winder пересчитывал).

Разложили пенопласт и армокаркасы. Поднялся сильный ветер, поэтому пришлось накидать досок. Доски убирали по мере раскладки сетки первого слоя.

Подняли сетку из Вр Ф5мм 1 на 2 метра ячейка 100х100мм на второй этаж. Большего размера на тот момент не было. Удобнее использовать сетку 2м х 3м. Разрезаем 1,3м х 3м и 0,7м х 3м. Укладываем 1,3м вниз, перекрывая два ребра и между ними, а 0,7м кладем вверх над ребром. То бишь без обрезков и без стыков между ребрами.

Подложили доски, чтобы не порвала полиэтилен над пенопластом.

Армирование в области лестничного пролета с двойными ребрами.

Сплошная сетка первого ряда. Перехлест делался минимум полторы ячейки почти везде около двух получилось. Лучше ставить больше подставок, а то масса бетона даже с крышками сильно давит в пенопласт.

Многопролетное перекрытие над первым этажом, здесь армокаркасы ребер проходят над внутренней стеной дома. Для обеспечения зазора между сетками нарезали трубу ПНД 25мм. Дешево и эффективно.

Такие колечки крепятся с помощью вязальной проволоки. Отрезок проволоки загибаем пополам, обхватываем пруток нижней сетки, пропускаем через кольцо из ПНД оба конца и закручиваем над прутком верхней сетки.

Люки и отверстия можно делать в ребристом монолитном перекрытии в любом месте между ребер.Схема армирования периметра зависит от расстояния, которое осталось до края.

Фотки с трубами теплого пола пока не нашел, добавлю позже.
