Какой сборный фундамент использовать при строительстве

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.

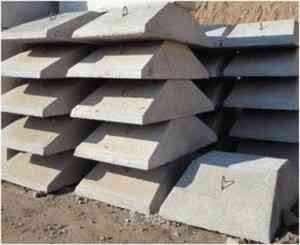

  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Технология устройства

Устройство ленточного фундамента (технология) начинается с возведения песчано-гравийной подушки, поверх которой выкладывается гидроизоляционный слой. Это позволяет исключить размывание основания грунтовыми водами. Если вес строящегося объекта небольшой, например, это гараж или дачный домик, обустройством этого слоя можно пренебречь.

Верхняя плоскость системы, на которой будут размещаться надземные части постройки – это поверхность фундамента, обрез; нижняя плоскость – подошва.

Несущие конструкции такого типа применимы:

  • при возведении построек с кирпичными, каменными, бетонными стенами, с плотностью не более 1300 кг/м³;
  • для объектов с тяжёлыми перекрытиями (железобетонными, металлическими, монолитными);
  • при реализации работ на неоднородных грунтах. Конструкция перераспределит нагрузки и дом не даст деформаций и трещин.

Универсальных рекомендаций по подбору марки или класса бетона просто не существует. Всё зависит от геологии, условий строительства, армирования, возможности применения именно такого бетона.

Необходимые стройматериалы

При возведении ленточного фундамента могут использоваться следующие материалы:

  • бутобетон (соотношение прочности с железобетоном – 1,4 : 1);
  • кирпич (предназначен для незначительной глубины, чаще всего для цокольной части здания);
  • смесь из цемента, песка и щебня (для железобетонных фундаментов);
  • блоки или плиты (для блочных фундаментов).

Именно от выбранного материала в первую очередь зависит и долгосрочность эксплуатации ленточного фундамента. Так, например, кирпичный фундамент будет иметь самый маленький срок службы – от 30 до 50 лет, на второе место можно поставить фундамент из сборных бетонных лент – от 50 до 70, и, наконец, самым долговечным считается монолитный бетонный фундамент – он прослужит до 140-150 лет.

Сборное железобетонное основание

Для монтажа основания используются пустотелые или монолитные блоки, армированные внутри. При возведении массивных объектов сборный железобетонный фундамент выполняется из целостных изделий, а для лёгких — сооружений полые плиты.

План сборного ЖБ фундамента выполняется только специалистом в масштабе 1:200 или 1:400. На чертеже привязка производится по осевым линиям здания, и обязательно указываются следующие параметры:

  • Конфигурация и ширина подушки.
  • Глубина закладки конструкционных элементов.
  • Сечение фундамента, наглядно показывающее: глубину закладки, тип гидроизоляции, толщину подсыпки, высоту основания, количество и размеры блоков.
  • Указано расположение коммуникаций и необходимые отверстия для них.
  • В плане основания указывается раскладка фундаментных подушек (ФЛ) и монолитных блоков (ФБС).
  • К чертежам прилагается пояснительная записка и спецификация.

Суть и назначение железобетонного материала

Основным направлением с использованием железобетона является сооружение основания для многоэтажных и массивных построек. Исходя из его характеристик, можно отметить, что оно выдерживает большие нагрузки. Данное свойство основано на укреплении железобетонных конструкций арматурными и другими железными материалами. Однако образовавшийся каркас не является главным. Ключевым остается бетон, который защищает конструкцию от негативного воздействия окружающей среды и гарантирует повышенную прочность зданию.

Наиболее сложным заданием в работе с железобетонным фундаментом является его создание. Его укрепление напрямую зависит от стальных прутьев. Армирование бетона сложно провести самостоятельно, поэтому чаще эта работа на фундаменте выполняется профессионалами. Но все же если вы решили возвести железобетонный фундамент вручную, необходимо учесть рекомендации, которые мы детально обсудим ниже.

Что необходимо учитывать при заливке

В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.

Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.

Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.

Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

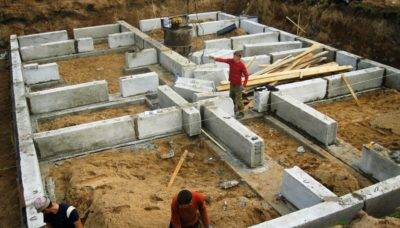

Правила сборки

  1. Выкапываются траншеи, лучше экскаватором, потому что объем земляных работ здесь значительный. Их ширина должна быть больше ширины (размеров) блоков на полметра с каждой стороны, чтобы легче было проводить гидроизоляционные работы;
  2. В них засыпается песчаная или гравийная подушка с трамбовкой и поливанием воды, толщина утрамбованного слоя минимум 30 см;
  3. При необходимости заливается бетонная стяжка (лучше армированная) или укладываются специальные блоки. Собой они представляют плоские плиты и  называются подошвой.

Основное требование к двум последним этапам – горизонтальность верхней поверхности. Теперь можно переходить непосредственно к установке сборного железобетонного фундамента. Блоки опускаются краном в траншеи, как можно плотно друг к другу. Их тут же проверяют на горизонтальность установки с помощью уровня. Затем собирается второй ряд. Основное требование монтажа – укладка со смещением в половину длины железобетонного элемента. То есть, по типу кирпичной кладки с перевязью. Между подошвой и блоками и между элементами двух рядов обязательно наносится цементный раствор, он должен быть пластичным. Его толщина 2-3 м.

Понятно, что привезенные на стройплощадку блоки из железобетона не смогут на каких-то участках помещаться полностью. Поэтому, чтобы не ломать или разрезать материал под необходимый размер, монтаж проводят с таким расчетом, чтобы между некоторыми элементами конструкции оставались незначительные зазоры. Их просто надо будет залить бетонным раствором или заложить кирпичами или стеновыми бетонными блоками

При этом очень важно правильно соединить между собой элементы, которые стыкуются друг с другом под прямым углом. В таких местах также производится соединение в виде кирпичной кладки

Следующий этап – заливка сейсмопояса или по — другому, армирующей стяжки. По сути, это монолитный ленточный фундамент толщиною до 30 см, в который укладывается армирующий пояс из одной или двух решеток. Как только стяжка просохнет, можно снимать с нее опалубку и производить гидроизоляцию всей фундаментной конструкции, для чего лучше использовать обмазочную или рулонную изоляцию.

Некоторые проекты зданий требуют наличия подвального помещения, потому сооружения фундамента осуществляется немного по другой технологии:

  1. Для этого в первую очередь выкапывают не траншеи, а котлован, размеры которого должны быть с каждой стороны быть на полметра больше, размеров дома.
  2. Его дно выравнивается и засыпается песком или гравием с трамбовкой толщиною 30 см.
  3. После чего вся плоскость котлована заливается бетонным раствором, который будет выполнять основание для ленточного сборного железобетонного фундамента, а также будет использован в качестве пола подвала.
  4. При необходимости эту поверхность обрабатывают гидроизоляционным материалом.
  5. Теперь надо собрать сборный ленточный фундамент по технологии, описанной выше.
  6. Проводится гидроизоляция сборной конструкции и с внешней стороны, и с внутренней. С внутренней стороны обычно используется рулонная гидроизоляция. Ее наносят сразу и на стены, и на пол, делая герметичное покрытие по всем плоскостям одновременно.
  7. Поверх напольной изоляции заливается еще один слой стяжки, которая окончательно сформирует полы. Стены подвала штукатурятся или облицовываются по усмотрению хозяина дома.

Из двух вышеописанных технологий становится понятным, что к устройству сборной фундаментной конструкции надо подходить с позиции точного расчета и грамотной сборки всех основных элементов. Нельзя делать допущения или отклонения от норм и правил.

Расчет столбчатого фундамента каркасного дома

Исходные параметры для расчета столбчатого фундамента:

  1. тип грунта и перепад высот в месте будущего строительства;
  2. глубина залегания подземных вод;
  3. уровень промерзания грунта;
  4. проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Приближенные значения удельного веса для отдельных элементов конструкции

После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

       Р — общий вес дома вместе с фундаментом, кг;

       Rо — расчётное сопротивление несущего грунта, кг/см².

Значение Rо

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

   Примечание:

    Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.

Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома

Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).

Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:

  1. цокольное перекрытие 75 кг;
  2. чердачное 75 кг;
  3. стены 70 кг;
  4. кровля 30 кг;
  5. снеговая нагрузка 190 кг;
  6. полезная нагрузка помещений (мебель и люди) 210 кг;
  7. фундамент 2500 кг/м3;

При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.

Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.

Полезная нагрузка помещений: 64 * 210 = 13 440 кг.

Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.

Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.

Общая масса дома равна примерно 77 тонн.

Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.

Итого, масса дома с фундаментом составляет около 87 тонн.

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее – 10 см суглинка, ниже – песок с гравием, грунтовые воды расположены ниже 2 м).

Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2

Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.

Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).

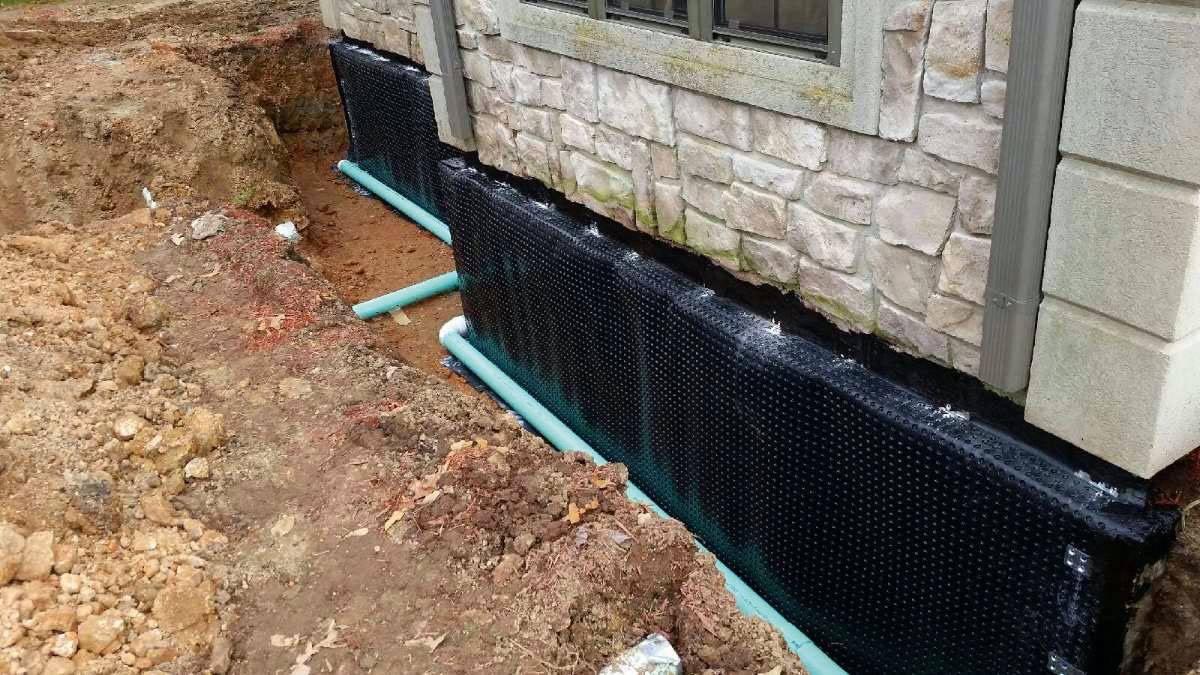

Гидроизоляция фундамента

Каждое помещение начинается с фундамента – правильно заложенный и обработанный гарантирует постройке долговечность. Разумно ли экономить на гидроизоляции фундамента? Очевидно, нет. При возникновении локальных повреждений и разрушений потребуются время и средства на их устранение.

Начиная этап гидроизоляции фундамента, рекомендуется учитывать следующие факторы:

  • вид почвы;
  • уровень грунтовых вод;
  • климатические условия;
  • вид фундамента.

Гидроизоляция не требуется в регионах с низкой влажностью, повышенными температурами и минимумом осадков. В иных случаях гидроизоляция необходима для всех конструкций фундаментов.

Гидроизоляция фундамента:

  • укрепляет конструкцию и продлевает сроки эксплуатации постройки;
  • препятствует перекосам стен;
  • предотвращает появление трещин;
  • защищает подвалы от воды и препятствует образованию плесени;
  • создает защиту от внешних разрушителей.

Выделяют горизонтальную, вертикальную и гидроизоляцию с устройством отмостки. В случаях сильной уязвимости применяются все типы изоляции.

Горизонтальная гидроизоляция используется для предотвращения «кочевания» влаги с одного уровня на другой. Такой тип изоляции применим для ленточного, плитного фундаментов и отдельных опор.

Вертикальная гидроизоляция – это обработка стен готового фундамента. Такая изоляция направлена на защиту фундамента от воздействия поверхностных вод. Применима эта технология только для ленточных и столбчатых опор постройки.

Устройство отмостки представляет собой такой вид изоляции, при котором фундамент защищается от воздействия осадков и сходящего снега весной

Здесь внимание уделяется ширине конструкции. Если этот параметр будет недостаточным, влага «отойдет» на малое расстояние и достигнет фундамента

Для установки отмостки используют:

  • бетон;
  • тротуарную плитку;
  • глину;
  • асфальтобетон;
  • гидрозащитные мембраны.

При выборе отмостки учитывают особенности архитектурных решений зданий и стоимость необходимых материалов.

Выгодным вариантом считается отмостка из бетона и асфальта. Такой вид гидроизоляции распространен при возведении жилых домов и построек коллективного назначения.

Требования к проведению гидроизоляции фундамента:

  • предварительно учитывают высоту вод;
  • учитывают назначение постройки;
  • анализируют и прогнозируют природные явления (сильные осадки и паводки);
  • учитывают особенности почвы и ее поведение под воздействием отрицательных температур.

Для защиты ленточного фундамента рекомендуется комбинировать вертикальную и горизонтальную гидроизоляцию.

По способу применения фундаментную гидроизоляцию подразделяют на следующие группы:

  • оклеечную;
  • окрасочную;
  • штукатурную;
  • монтируемую;
  • инъекционную.

Оклеечная гидроизоляция представляет собой защиту от влаги с помощью рулонных средств и битумного вяжущего раствора.

Технология монтажа: на поверхность фундамента наносится нагретый раствор, на который приклеивается оклеечное средство.  При желании вместо клея используют битумную мастику. В качестве оклеечных материалов выступают:

  • рубероид – самый популярный и бюджетный “инструмент” гидроизоляции;
  • толь – дешевый, но не рекомендованный для применения при защите главных построек;
  • пергамин – пропитанный битумным раствором плотный картон;
  • полимерные элементы с битумной пропиткой.

Окрасочная гидроизоляция предусматривает покрытие поверхности защитными средствами (толщина нанесения – 2-6 мм). Наиболее подходящие –горячие полимерно-битумные и холодные эпоксидно-каучуковые продукты. Такой вид гидроизоляции гарантирует защиту фундамента от капиллярной влаги.

Штукатурная гидроизоляция относится к виду обмазочной. Такую изоляцию выполняют растворами, в которые помимо цемента с песком или асфальта добавлены укрепляющие компоненты. Самые распространенные составы: алюминат натрия, жидкое стекло и церезит.

Для монтируемой гидроизоляции применяют стеклопластик, поливинилхлорид, сборные железобетонные конструкции. Главный недостаток – стоимость и трудоемкость монтажа. Такой тип применяется в случаях невозможности применения стандартной гидроизоляции.

В основу инъекционной гидроизоляции заложен механизм создания мембраны между грунтом и фундаментом. В конструкцию вводят гидрофобный гель, закрывающий поры при застывании. Так обеспечивается защита от проникновения влаги.


Гидроизоляция фундамента

Какие бывают ленты по конструкции?

Перед началом работ стоит промочить почву в траншеях.

  1. Монолитные – сплошную раму-ленту заливают на стройплощадке. Она обеспечивает устойчивость дома на пучинистых и слабо-пучинистых грунтах.
  2. Сборные – устраивают из ж/б плит-подушек и блоков из бетона.
  3. Мелкозаглубленные – подходит для облегченных построек (из дерева, пенобетона, каркасного типа, небольших кирпичных). Устраивают на слабо-пучинистых землях в глубь до 70 см.
  4. Заглубленный – строят для домов с тяжелыми несущими компонентами чаще на пучинистых грунтах и в том случае, когда под домом планируется сделать подвал или гараж. Закладывают на глубину ниже на 20-30 см от точки промерзания почв. Под внутренние стены дома фундамент делают не столь глубоким (до 40-60 см).

Заглубленный тип по сравнению с незаглубленным фундаментом намного прочнее и устойчивее, ввиду того что низ его расположен глубже отметки промерзания и он не подвергается деформации. Но при этом более затратен по трудовым и материальным ресурсам.

Для возведения фундамента выбирают теплое время года. Использование дорогой техники при этом не требуется, можно обойтись бетономешалкой и средствами малой механизации.

На песчаных сухих грунтах ленточный фундамент допустимо закладывать выше отметки промерзания, но от линии земли должно быть не меньше 50-60 см.

На глубоко промерзающих и сильно вспучивающихся грунтах строительство ленточных фундаментов применяется редко.

Схема мелкозаглубленного ленточного фундамента.

Сборные ленточные фундаменты нашли свое применение не только в строительстве гражданского и промышленного масштаба, но и при возведении собственных жилых домов или коттеджей.

Положительными сторонами применения сборных фундаментов являются сокращение сроков в строительстве и возможность давать нагрузку конструктивным частям уже после некоторой выдержки по завершению монтажа. При этом не стоит забывать о том, что данный тип фундамента подразумевает большие расходы на грузоподъемную технику и труд квалифицированных рабочих. Следовательно, он выйдет дороже, чем монолитный тип фундамента.

Нежелательные моменты: показатели прочности у сборного фундамента (при условии одинаковой толщины) на 20-30% меньше, чем у монолитного. Как и монолитный, фундамент из сборных блоков не имеет достаточной жесткости, поскольку собран из разрозненных элементов. Дополнительной арматурой его усилить нельзя, так как блоки производят по типовому проекту. Сборный фундамент можно усилить единственным способом – укладыванием сеток между разными рядами блоков. Но такого же результата, как при использовании пространственного армирования монолитного основания, это не даст.

Для уменьшения материальных затрат на строительство фундамента такого вида для индивидуального малоэтажного домостроения можно воспользоваться другим способом укладки подушек и фундаментных стеновых блоков: класть блоки не сплошной лентой, а с некоторым разбегом.

Схема прерывистого фундамента.

Таким образом можно получить так называемый прерывистый тип ленточного блочного основания. Это эффективно сказывается на себестоимости строительства: возведение прерывистых фундаментов позволяет экономить до 25% блоков.

Неприемлемо устраивать прерывистые фундаменты на участках с торфяными, илистыми или грунтами с ослабленной несущей способностью.

По прочности и другим качественным характеристикам ленточный фундамент из отдельных блоков проигрывает своему родственнику – монолитной основе. Существующие конструкции сборных фундаментов можно увидеть на рисунках.

Комбинированный фундамент

Это вариант, когда сборный железобетонный фундамент укладывается на монолитный. Обычно такую конструкцию закладывают на подвижных грунтах, на участках с повышенным уровнем грунтовых вод. То есть, монолитный фундамент берет на себя все нагрузки, которые будут действовать со стороны грунта. Он является основной для всего дома. А сборный просто увеличивает его высоту до необходимого размера. Конечно, он также участвует при сглаживании и распределении нагрузок.

Но надо отметить, что нижняя монолитная часть является основной. Она будет сдерживать все нагрузки. Поэтому, когда ставится задача рассчитать фундамент на примере этого варианта, перед проектировщиками встает достаточно серьезная задача. Ведь сложность расчетов заключается в том, чтобы не преувеличить нагрузки. Потому что именно от них будет зависеть стоимость всего сооружения. Конечно, запас оставляется, но если его сделать значительным, то это отразиться на кошельке заказчика. Что в современных условиях недопустимо, потому что это может отразиться на репутации проектной организации.

Именно поэтому проектировщики обязательно выезжают на стройплощадку. Они проводят замеры и исследования грунта, а также определяют уровень пролегания грунтовых вод. При высоком УГВ рекомендуется организовать водопонижение, то есть, уложить дренаж, и провести гидроизоляцию фундамента по усиливаемой технологии.

Недостатки

У сборного ленточного фундамента есть ряд недостатков, с которыми рекомендуется ознакомиться при выборе фундаментных конструкций:

  • Обязательное выполнение защитных мероприятий по надежной гидроизоляции подошвы и боковых поверхностей фундамента.
  • При доставке и монтаже сборных железобетонных блоков не обойтись без применения дорогостоящей строительной грузоподъемной техники.
  • Любая сборная конструкция обладает меньшей прочностью, чем единый монолитный массив.

После сравнительной оценки достоинств и недостатков сборных ленточных фундаментных конструкций можно сделать вывод о целесообразности применения этого вида фундамента.

Самым распространенным строительным материалом для сборных конструкций ленточного фундамента считаются железобетонные конструкции.

Фундаментные плиты

Чтобы понять, в чем заключается популярность этих элементом, надо поближе ознакомиться с их разновидностью:

  • Фундаментные подушки в ленточном фундаменте выполняют функцию основания – подошвы, принимающей нагрузку от всего строения для передачи непосредственно на грунт. По виду она напоминает объемную трапецию, выполненную из железобетона. Заводы-изготовители в соответствии с ГОСТ 13580-85 маркируют плиты знаком ФЛ. Размеры фундаментных подушек стандартизированы: ширина плит составляет от 600 до 3200 мм, длина изделий -800 – 2400 мм и высота 300 – 500 мм. Фундаментные подушки изготовляются из тяжелого бетона класса не менее. В 12,5 с внутренним пространственным металлическим арматурным каркасом.
  • Бетонные сборные фундаментные блоки (ФБС) выпускаются согласно ГОСТ 13579-78, имеют вид массивного параллелепипеда из бетона класса В 7,5 -15 с внутренним армированием металлическим арматурным каркасом. В конструкции блоков по торцам предусмотрены пазы, заполняемые при монтаже цементно-песчаным раствором. Для удобства монтажа фундаментной ленты блоки ФБС выпускаются длиною от 800 до 2400 мм, ширина может быть от 300 до 600 мм с высотой 600 мм.
