Инструкция, как сделать опалубку для свайного фундамента своими руками

Расчет количества стяжек

При выполнении расчета количества стяжек принимают во внимание толщину материала щитов, а также толщину бетонного сердечника, так как от давления бетонной смеси напрямую зависит количество крепежа. Для расчета необходимого количества стяжных комплектов применяется известная формула Эпюре

Вот рекомендации для одного погонного метра опалубки:

  • нижняя часть форм испытывает нагрузку в 2500 кг на метр погонный;
  • критической нагрузкой на одну стяжку является показатель 250 кг;
  • при этом необходимо закладывать запас прочности в размере 10%, в нашем случае: 250кг- 10% = 225 кг;
  • для того чтобы не возникла деформация щитов, расстояние между стяжными элементами должно быть не более 0,5 метра;
  • при расчете обязательно учитывается метод уплотнение бетонной смеси. При штыковании лопатой нагрузки будут меньше, чем при применении виброуплотнения.

Метки: сваи, строительство, бетон

Комментарии 70

Очень понравилась идея. Но вот, что не понимаю. Опалубка в яме. Как она снимается? Ведь нижний замок глубоко внизу. Как его раскрыть? И еще не понятно, как гидроизоляцию делать?

Лунка в земле чуть меньше опалубки, опалубка ставится прямо на землю и если надо подпирается палками, после засыхания снимается идеально, особенно листы которые использованы в первый раз, столбы получаются очень гладкими. в гидроизоляции смысла не вижу, это же не цоколь монолитный, в который не должна вода попадать, это всего лишь столб, к тому же из свежего бетона, который постоянно требует влагу для улучшения своих свойств. гидроизоляцию делал только в верху в виде мастики на торцах и 10см вниз столба+ толстый рубероид, это для того чтобы бетон не отдавал влагу дереву

Все понял, лили в землю. Для бани конечно лучше и не надо. Спасибо.

Отличная идея чтобы доработать технологию как замена сваям.

Расчет опалубочной конструкции

Одним из этапов монтажа съемной опалубки является расчет необходимого количества материала. Это необходимо для того, чтобы избежать лишних материальных затрат.

При расчете деревянной конструкции во внимание принимаются следующие параметры:

  • Периметр стены или фундамента (P). Полученные результаты увеличивают в 2 раза, так как съемная опалубочная конструкция имеет две плоскости.
  • Высота заливаемого элемента (H). К этому параметру обязательно добавляют 0,2 метра запаса, так как высота опалубки должна превышать уровень заливаемой бетонной смеси.
  • Толщина досок (S).

Чтобы рассчитать необходимое количество пиломатериала, необходимо воспользоваться следующей формулой:

(P*2)*(H+0.2)*S.

Например, необходимо провести расчет деревянной опалубки для фундамента дома, который имеет длину 10 метров, а ширину — 9 метров. При этом учитывается стандартная высота основания дома – 0,5 метра и рекомендуемая для этого вида опалубки толщина доски — 0,025 метра. Имеющиеся данные вставляют в формулу и высчитывают результат:

(10*9*2)*(0,5+0,2)*0,025=3,15.

При получении дробных результатов проводят округление в большую сторону. В частности для возведения фундамента необходимо приобрести 3,5 м3 пиломатериалов.

При расчете опалубочной конструкции для возведения монолитной стены необходимо знать следующие параметры:

  • Периметр стены (Р), который также умножают на 2.
  • Высота стены (H) с запасом 0,2 метра.
  • Толщина доски (S).

Расчет проводится по формуле:

(Р*2)*(Н+0,2)*S.

Рассчитываем съемную опалубку

Для примера возьмем стену шириной 6 метров, а высотой – 3 метра. Рекомендуемая толщина доски для такого типа опалубки 0,03 метра. Подставляем полученные размеры в формулу и считаем:

(6*3*2)*(3+0,2)*0,03=3,456.

То есть для опалубки потребуется 3,5 м3 материала.

Одноразовая картонная опалубка – преимущества использования

Это конструкция для обустройства колонн, изготовленная с учетом требований мировых стандартов и современных строительных технологий. Картонная опалубка представляет собой типичный и бюджетный вариант возведения элементов несущего характера для малоэтажных и высотных объектов. С ее помощью строятся дома, сооружения промышленного предназначения, коттеджи, туннельные участки и мостовые опоры. Легкий вес и оперативность монтажа помогают быстро обустраивать точечные и буронабивные фундаментные основания. Помимо того, картонные опалубочные конструкции часто применяются для заливки свай. Представляют опалубки единой целое, так что времени на их установку много не надо – трубы надеваются на арматурные прутья, как чехлы.

Пошаговое выполнение работ

Возведение фундаментной основы – дело ответственное. Рабочий процесс состоит из определенных этапов.

Земляные работы

Первый этап – бурение. Такая работа выполняется ручным либо электрическим буром. При этом соблюдаются определенные требования:

  • диаметр скважины и глубина бурения определяются в проектном решении;
  • глубина закладки сваи должна превысить уровень залегания слабых грунтовых слоев и точки замерзания как минимум на пятьдесят сантиметров;

ширину делают тоже по проекту и при этом учитывают дополнительное расстояние, чтобы вокруг свайного столба устроить подушку из песка.

Монтаж опалубки

Как только подготовка скважин завершена, в них монтируют опалубки. Используются формы из стали, пластика или картона. Вокруг вставленных заготовок засыпается песчаная прослойка, толщина которой достигает десяти сантиметров.

Армирование

Для усиления прочности будущей фундаментной конструкции выполняют армирование. Для каждой сваи готовится три – четыре металлических прута, диаметр которых составляет 0.8 см. Перед установкой стержни между собой соединяются в каркас проволочными креплениями, размещенными с интервалом в пятьдесят сантиметров.

Арматурный каркас должен возвышаться над поверхностью опалубочной заготовки на три сантиметра. Конструкция устанавливается таким образом, чтобы зазорные участки между металлом и стенами опалубки был не менее двадцати миллиметров. Такая особенность полностью исключает развитие коррозии металла.

Заливка бетоном

Переходим к заключительному этапу – бетонированию. Растворная масса заливается слоями, высота которых варьируется в пределах 0.5 метра. Каждый залитый слой подвергается уплотнению. Выполняется это штыкованием либо с помощью вибратора. Чтобы конструкция получилась монолитной. Очередной слой заливается сразу, пока предыдущий не начал схватываться.

Опалубка для ростверка

Так называется часть фундаментной основы, объединяющая сваи в единую конструкцию. Чтобы устроить полностью или частично заглубленный ростверок, оголовки свай соединяются траншеей не только по периметру строящегося объекта, но и под несущими внутренними стенками. Дно траншеи утрамбовывается, насыпается подушка из песка и цемента. Подсыпка выполняется примерно по уровню свайного верха.

Настилается рубероидный материал, монтируется опалубка. Щиты выставляются плотно, укрепляются, подпираются, чтобы исключить их выдавливание бетонным раствором. После этого закладывается каркас из арматуры, выполняется его соединение с выпущенными каркасными элементами каждой свайной опоры. Теперь заливается бетонный раствор.

Ростверки незаглубленного типа устраиваются аналогичным способом, только траншея не выкапывается. Опалубка выставляется непосредственно на поверхность строительной площадки, вниз засыпается песок, все остальные действия аналогичны предыдущему варианту.

Промежуток, оставшийся между поверхностью почвы и ростверка, прикрывается отмосткой либо обсыпается. Это позволит защитить пространство под объектом от сквозняков.

Как выбрать опалубку

Чтобы бетонная опора строения стала крепкой и монолитной, строители придумали опалубку.

Она может быть временной или постоянной, сделанной из древесины или полимеров, однако ее главные задачи остаются неизменными:

  • создавать и удерживать форму надземной части бетонного ленточного фундамента;
  • быть максимально гладкой изнутри, чтобы свести к минимуму последующие отделочные работы наземной части конструкции;
  • справляться с нагрузками при заливке и уплотнении бетонного раствора;
  • оперативно монтироваться и разбираться;
  • при необходимости изолировать бетон от грунта и других негативных факторов.

Чтобы установка прошла гладко, а вам не пришлось решать неожиданные проблемы, перед началом работ необходимо убедиться в наличии пяти главных условий:

  1. Грунт, на который заливается основа, должен быть полностью очищен от мусора и разных примесей.
  2. Щиты с внутренней стороны должны иметь по максимуму ровную и чистую поверхность, чтобы сократить отделочные работы.
  3. Крепление опалубки должно выдержать давление бетона и не деформироваться.
  4. Необходим максимальный контакт составных частей щита, чтобы не допустить просачивания. Для этого важна четкость геометрии граней конструкции.
  5. Если опалубочные щиты используются повторно, необходимо очистить всю рабочую поверхность от остатков предыдущего раствора.

Особенности разных видов конструкций

Различают съемную – удаляемую после застывания – и несъемную опалубку.

Съемная опалубка для фундамента

Под этим названием подразумевают вспомогательные конструкции, удаляемые после набора бетонной смесью частичной прочности. Съемные элементы состоят из щитов (цельных или дощатых) и соединяющих их крепежных и фиксирующих элементов. Если предусмотрено армирование (практически всегда для ленточных оснований) к стандартному набору добавляются поставки и распорки, предотвращающие контакт арматурных решеток с грунтом и внутренней поверхностью форм для заливки.

Важно: удаление опалубки происходит до окончательного отверждения бетона, поэтому при производстве дальнейших работ следует ориентироваться на сроки «созревания» фундамента в зависимости от марки бетона, погодных условий и габаритов конструкционных элементов.

Несъемная опалубка

Несъемными считаются формы для заливки, которые после отверждения смеси остаются в конструкции здания. Данный вид сооружений обеспечивает дополнительную прочность постройки, ее тепло-, звуко- и гидроизолирующие свойства, другие характеристики. Обычно в качестве материала для несъемных конструкций используют специальные блоки из пенополистирола, фибролита и других материалов.

Важно: возведение дома с помощью несъемных форм заметно ускоряет строительство, позволяет повысить эксплуатационные характеристики здания, но при этом увеличивает стоимость работ.

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

  • Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
  • Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
  • Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
  • Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

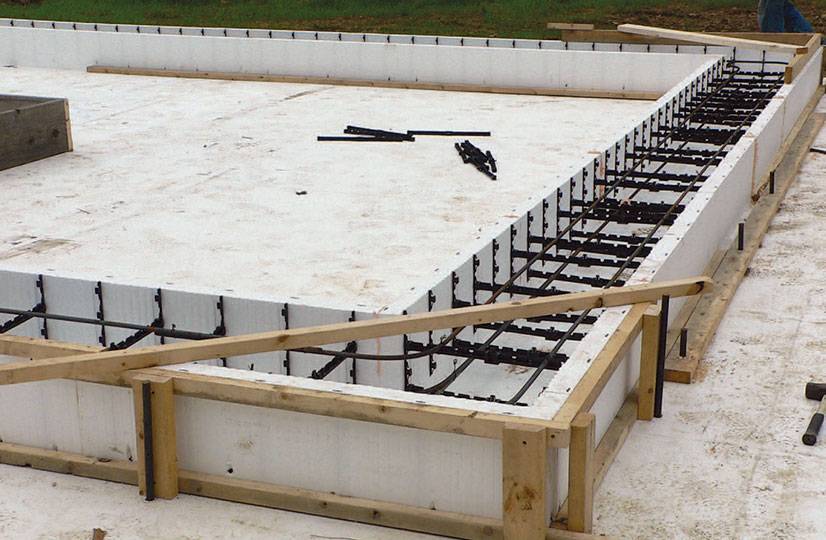

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Это интересно: Свайно-ростверковый монолитный фундамент

Готовим основание под ростверк

Как было отмечено, ростверк свайного фундамента может располагаться в трех положениях относительно уровня грунта. Изготовление каждого из них требует своего подхода к процессу подготовки места работ. Для любого вида монолитного ростверка необходимо предварительно выровнять будущую строительную площадку, придав ей максимально возможную плоскостность и горизонтальность.

Положения ростверка относительно уровня грунта

При выполнении работ на участках с повышенной влажностью во избежание переувлажнения будущего ленточного фундамента, коим может быть представлен ростверк, следует выполнить качественное водоотведение. Для этого по периметру стройплощадку роют канавы, направленные в сторону общего уклона местности.

Последний этап подготовительных работ – разметка будущего основания. Она включает в себя забивку в грунт стальных кольев из арматуры по наружным и внутренним углам будущей ленты и соединение их прочным шнуром. Внутри разметки будут устанавливаться стержни свайного фундамента, и выполняться бетонная заливка их оголовков.

В случае необходимости изготовления заглубленного монолитного ростверка внутри выполненной разметки необходимо удалить грунт на нужную глубину, составляющую обычно 500-800 мм. Можно выполнить эту операцию вручную с использованием шанцевого инструмента или воспользоваться услугами специализированной строительной техники.

После подготовки траншеи под монолитный ростверк необходимо выполнить установку свай. В настоящее время наибольшее распространение получили следующие их виды:

  1. Забивные;
  2. Винтовые;
  3. Буронабивные монолитные.

Любой из них может быть использован при монтаже свайно-ростверкового фундамента.

Что нужно учесть при выборе материала

Опалубку можно делать из различных материалов.  Своими руками легче всего сделать опалубку из дерева или из пенопластика. Но для разборной многоразовой опалубки пеноматериалы не очень подходят. К тому же возникнут сложности с изготовлением всевозможных стыковочных и запорных устройств.

Для несъёмной одноразовой (но вечной) опалубки, в принципе, годится любой материал

Важно, чтобы он обеспечил все прочностные требования к процессу отливки, не погнулся и не сломался под давлением жидкого бетона. Нелишней будет оценка стоимости разных материалов для создания одной и той же конструкции

Общие требования к конструкции

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

  • металлические щиты;
  • дерево;
  • фанера;
  • плиты ОСБ, ДСП;
  • пенополистирол;
  • пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Когда необходимо снимать опалубку

Снимать опалубку можно только после затвердевания бетона. А длительность этого процесса зависит от температуры окружающего воздуха.  Сразу после заливки раствора в течение не более чем двух минут начинается кристаллизация бетона. В перенасыщенном влагой растворе происходит процесс слияние гидроксида кальция и эттрингита. Через час после заливки и последующие 6 часов длится вторая стадия кристаллизации бетона.  Цементная смесь превращается в непроницаемое для воды тесто.

И третья стадия кристаллизации продолжается до 36 часов после формирования цементного теста. Чешуйки цемента формируют плотную решётку, превращающую цемент в камень.

Демонтаж опалубки должен производится не ранее, чем через 2 суток даже при самой благоприятной погоде. При среднесуточной температуре 30–35 С снимать опалубку можно через 2 дня. Если температура воздуха держится 20–25 С, нужно подождать 3–4 дня. Температура от 0 до +10 С продлевает застывание бетона до 15 дней, следовательно, проводить демонтаж опалубочной конструкции раньше этого срока не рекомендуется.

Типы опалубки

Перед выбором типа выполните расчеты стоимости нескольких вариантов, а затем выберете для себя приемлемый. Учтите, что высокая стоимость материала в начале, позволит Вам сэкономить потом.

Существуют три типа опалубки:

  1. Не съёмная.
  2. Съемная.
  3. Скользящая

К первому типу относятся бетонные блоки или пенополистирольные блоки и плиты. Высокая стоимость пенополистирольных материалов позволит сэкономить на утеплении фундамента. После заливки он будет готов к отделке. Подробнее о защите и отделке можно прочитать в статье: «Отделка цоколя частного дома: 15 вариантов облицовки»

Установка съемной опалубки более дешевый вариант. Позволяет сэкономить на материале. Также преимущество этого варианта заключается в том, что материал можно использовать еще раз. Строительные бригады, занимающиеся таким видом деятельности, имеют в наличии разборные щиты для монтажа опалубки.

Это также нужно учесть при расчете стоимости. И если материал после демонтажа использоваться не будет, то стоит обратиться к профессионалам. В таком случае не придется покупать материал для опалубки. Деньги можно потратить на аренду оборудования и выполнение работ.

Скользящая опалубка. При большой высоте фундамента (фундамент глубокого заложения), для экономии пиломатериалов, щиты опалубки можно несколько раз поднимать после бетонирования нижнего слоя конструкции. Порядок выполнения опалубки аналогичен устройству нижнего яруса, только низ щитов второго яруса будет монтироваться на торчащие из бетона шпильки.

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Это интересно: Демонтаж фундамента дома своими руками — объясняем по порядку

Устройство

Основная часть работ по созданию свайного фундамента сводится к погружению стволов в грунт.

Это самый сложный и ответственный этап, определяющий прочность и устойчивость всей системы.

Если во время погружения происходит отказ, срыв или возникают иные проблемы, это ставит под угрозу способность всего основания выполнять свои функции. Любые отклонения в ходе работ свидетельствуют о несоблюдении технологии, недобросовестном геологическом обследовании участка или о низком качестве свай.

Вторым этапом является создание ростверка. Он выполняет не менее важные функции и должен отвечать всем существующим требованиям.

Технология создания напрямую зависит от типа свай, материала изготовления и параметров будущего дома.

Для легких построек ростверк может быть изготовлен из древесины (брус или пачка, набранная из обрезной доски до получения нужной толщины).

При использовании металлических свай принято и ростверк создавать из металла — швеллера, двутавра или профилированной трубы.

Для Ж/Б свай ростверк отливают из бетона, используя технологию, напоминающую изготовление ленточного фундамента.

ОБРАТИТЕ ВНИМАНИЕ!
Оба этапа создания свайного фундамента должны выполняться опытными строителями или, как минимум, под наблюдением грамотного специалиста. Возможны нарушения технологии или отклонения от расчетных параметров, которые должны быть вовремя замечены и исправлены, что не всегда удается неподготовленным людям.

Монтаж готовой опалубки под ростверк

Монтируется опалубка ростверка непосредственно на строительной площадке из подготовленных заранее щитов. В случае заглубленной ленты работу выполняют вдоль стенок траншеи, для поверхностного – на поверхности почвы. Самой сложной для изготовления считается опалубка ростверка свайного фундамента, приподнятого над уровнем земли.

При монтаже щитов их устанавливают параллельно друг другу на равном расстоянии. Нижние заостренные торцы стоек забивают в грунт. Верхние кромки щитов также фиксируют во избежание смещения внутрь или наружу. Для этого можно прибивать между ними деревянные рейки, а снаружи подставлять подпорки. Это особенно актуально при монтаже опалубки на поверхности почвы.

Монтаж опалубки

Для изготовления ростверка, расположенного на определенной высоте от уровня грунта необходимо соорудить жесткий поддерживающий каркас. Процесс этот достаточно сложен, требует больших расходов материалов и времени. Экономически такая технология оправдана слабо, поэтому вместо монолитного используют другие виды ростверков свайного фундамента.
