Система упрощения укладки плитки с СВП и DLS

Полезные рекомендации

  • С помощью СВП устранить каждую неровность поверхности не получится. Выравнивание осуществляется по плитке, находящейся уровнем выше. Под поднятой плиткой формируются пустые пространства. В будущем это рискует стать причиной раскола плитки и ее растрескивания. Необходимо проводить облицовку, перед этим обеспечив полностью ровное основание. Использовать СВП допустимо на тех поверхностях, максимальный уровень перепада на которых не превышает 1 см.
  • Также с помощью СВП нельзя полностью избежать трещин на плитке. Ее укладку необходимо проводить на плиточный клей с составом, который оптимален для того или иного покрытия. Если клей не подходит для плитки, то динамические нагрузки рискуют деформировать полностью всю конструкцию.
  • Подходящая температура для применения СВП составляет +10°C. Также нужно принимать в учет сквозняки, норму влажности воздуха. Это обеспечит высокое качество работ.
  • При покупке конструкции выравнивания следует удостовериться в качестве механизмов, поставляющихся в комплекте. Сегодня на рынке есть немало подделок подобных систем.
  • Качество плиточных материалов должно быть максимальным – это обеспечит ровное покрытие облицовки.
  • Не следует пытаться сэкономить на количестве установленных зажимов, иначе есть риск слабой фиксации конструкции, что деформирует покрытие.

Виды

Существуют различные виды данных систем:

Клиновая – пластиковые клинья многоразового пользования и зажимы, которые используются единоразово, 3D крестики с анатомическим кольцом. Применяются для укладки плитки, толщина которой составляет от 5 до 12 мм. Нижняя часть выравнивателей выполнена в виде литой пластмассовой детали с плоским основанием и выступающей перекладиной.

В месте соединения перекладины с основанием предусмотрен надрез для более легкого удаления перекладины после застывания. Клин имеет горизонтальный разрез в расширяющейся части, чтобы по нему свободно двигался зажим, и прижимался стык двух плиток. Он также выполнен из пластмассы.

Колпачковая – пластиковые клинья с фиксирующим замком внутри. Применяются для плитки толщиной от 5 до 25 мм. Представляют собой одноразовый рифлёный стержень и прижимной колпак с зажимом. Для стягивания плитки данной СВП необходимо дополнительное устройство, которое может как идти в комплекте, так и приобретаться отдельно.

Также вы можете самостоятельно изготовить систему нивелирования плитки из подручных материалов. Вам понадобится алюминиевая проволока, из которой необходимо согнуть прямоугольную рамку. Высота рамки – 1,5-2 мм и ширина – 0,8-1 мм. Концы проволоки необходимо скрутить в небольшой жгутик, за который будет возможность держаться при установке клина.

Для упрощения надлома после высыхания клея у основания рамку прикусите в нужных точках простыми кусачками. Нижний упор можно изготовить из небольших обрезков металлического профиля, пластины, или других остатков плоского материала. Сверху под место скручивания проволоки вставляется небольшой пластиковый или деревянный клин. Во избежание его сдвига также можно подложить небольшую прокладку из обрезка ДВП. За 30 минут можно легко изготовить до 100-150 подобных зажимов и сэкономить порядка 1000-2000 рублей на покупку СВП от именитых производителей.

Отличия внешних и внутренних углов

При выполнении работ помните о разнице между внутренними и внешними элементами. Первый вариант – пространство, где встречаются поверхности двух стен по периметру стандартной комнаты. Вторые – выступающий участок.

Примеры оформления углов с помощью тримов

Также учтите, что приклеить внутренний подрезной кафель проще, ведь в случае отклонения от норм ситуация исправляется с помощью клея и затирки. Вообще, фуга более органично выглядит на внутренних углах стен. В ванной это имеет особое значение, ведь наружные выступы, например, при оборудовании короба, поддаются большему разрушению. Со временем фуга попросту крошится и вымывается оттуда. Именно поэтому лучше укладывать на плитку дополнительный пластиковый уголок, который не только защитит, но и декорирует поверхность.

Виды крестиков

  • Стандартные крестообразные;
  • Т-образные. Подходят при укладке плитки со смещением (кирпичной кладкой);
  • Клинья. Позволяют подстраиваться под нужную ширину, путём их углубления;
  • Система выравнивания плитки (СВП). Иногда её называют 3D крестики, потому что они выравнивают плитки не только по длине и ширине, но и равномерно прижимают их, не дают проседать в процессе высыхания клея. Получаются равномерные швы 1,8 мм.

Пластиковые крестики

При укладке лучше вставлять по 4 крестика на каждую плитку. Если вы будете вставлять по 8 штук, мыть облицовку от клея будет труднее, швы могут получиться кривыми.

Крестики с перемычками

Перед затиркой швов крестики нужно удалить с помощью отвертки и плоскогубцев. Некоторые из них будет вытащить очень трудно, они будут отрываться. Их можно оставить, но делать это не желательно, т.к. в этих местах слой затирки будешь тоньше.

Расход пластиковых крестиков – 30-100 штук на квадратный метр, в зависимости от размеров кафеля. Если вам известны размеры, посчитать точный расход очень легко: считаете, сколько плиток в квадратном метре и умножаете их количество на 4 или 8 крестиков + запас 10-15%.

Упаковки обычно продаются по 100 штук, их цена не превышает 50 рублей.

Система выравнивания плитки

Как действует СВП

  • СВП состоит из двух элементов – зажим (клипса) и клин. Их можно использовать на полу и стенах.
  • С отступом 5-10 см от краев каждой плитки при укладке на клей под неё вставляются клипсы. Некоторые системы требуют дополнительного использования стандартных пластиковых крестиков.

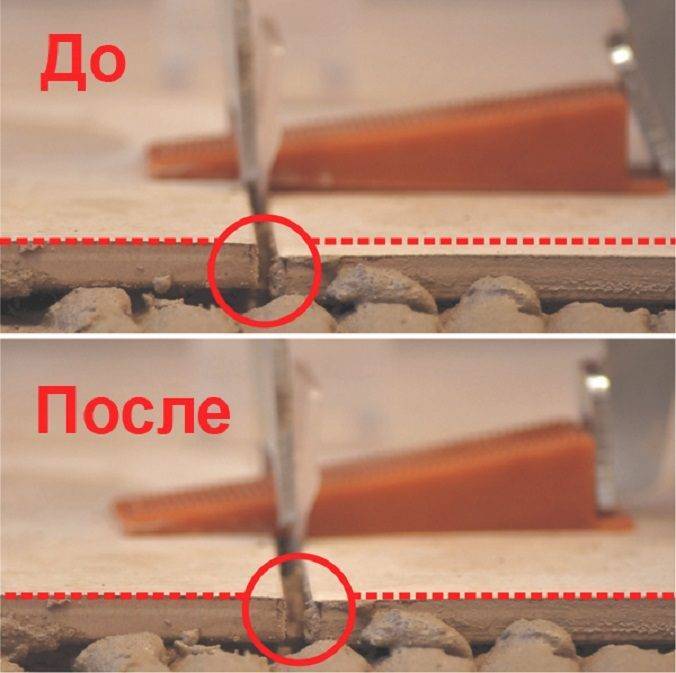

  • После укладки в зажим вставляется клин. Он будет равномерно опираться на 2 смежные плитки, и они встанут на одном уровне.
  • Когда клей застынет, клинья снимаются, и ножка клипсы отламывается. Шляпка остается внутри.

Размер плитки, мм900750600500450400300250200100
9008899101319243058
7508888101319243058
6009887111316162247
5009878101016162656
45010101110201029294065
40013131310102029296065
30019191616292942
250242416162929
200303022264060
100585847566565

Примерная цена за набор из 250 отечественных клипс и клиньев – 1000 рублей. Клинья можно использовать многократно. Зарубежные аналоги стоят дороже и требуют для монтажа наличие специальных щипцов.

Пластиковые клинья

Пластиковые клинья не пользуются популярностью, но они могут быть удобны при работе с кривой плиткой, сохранении зазора у стены, при укладке нижнего ряда фартука и облицовке ступеней. А если вы собираетесь ровно положить гипсовый декоративный камень, то без клинышков не обойтись – иногда его размеры могут отличаться на 5 мм.

Какой размер крестика использовать?

Чем сильнее у плитки погрешности в размерах и геометрии, тем большая величина крестика должна быть. Но нужен и здравый смысл.

Чем больше шов – тем больше расход затирки. Затирка в шве подвергается загрязнению в первую очередь. Чем шире шов, тем сильнее видно загрязнение. Удалить грязь, особенно на светлых швах, можно только с помощью кислотных очистителей . Поэтому, крестик шириной 3-4 мм можно считать максимальным размером. Для плитки хорошего качества, оптимальный размер крестика 2-3мм.

Еще необходимо учитывать одну особенность. Многие плитки имеют скос (расширение) от лицевой стороны. Устанавливая 3мм крестик одним из перекрестий, получим шов 4 мм.

Если ставить его в перекрестие 4 плиток, то трудно регулировать расположение по глубине. Только в случае, если крестик установлен на поверхности плитки – шов будет соответствовать задуманному.

Между плитками возможно расстояние и 10 -12 мм. Это характерно при облицовке плиткой «кабанчик» или гипсового камня. При отсутствии крестиков такого размера, равномерность швов можно выдержать с помощью обрезков плиток или гипсокартона.

Минимально возможный  размер крестика  1мм. Эта альтернатива укладки бесшовной плитки.

Такое расстояние можно выдержать только   на качественной керамике (как на фотографии). По темному профилю незаполненных швов видно, что ширина одинакова между всеми плитками.

Хотя возникают случаи, когда такой размер между плитками необходим  по замыслу дизайнера. Ниже показана облицовка  плиткой с размером 300Х300 мм. Рисунок на плитке выполнен в виде трех рядов узких пластинок с глубокими между ними швами, шириной 1 мм. Расстояние между керамическими плитками также 1мм. При заполнении затиркой всех швов (в том числе и на поверхности плитки) получается сплошной ковер из узких плиток.

Аналогичные швы делают между листами мозаики. Там ширину шва делают такой же, как и между квадратиками мозаики.

Что можно использовать вместо крестиков для укладки плитки. Какой размер крестика использовать?

Чем сильнее у плитки погрешности в размерах и геометрии, тем большая величина крестика должна быть. Но нужен и здравый смысл.

Чем больше шов – тем больше расход затирки. Затирка в шве подвергается загрязнению в первую очередь. Чем шире шов, тем сильнее видно загрязнение. Удалить грязь, особенно на светлых швах, можно только с помощью . Поэтому, крестик шириной 3-4 мм можно считать максимальным размером. Для плитки хорошего качества, оптимальный размер крестика 2-3мм.

Еще необходимо учитывать одну особенность. Многие плитки имеют скос (расширение) от лицевой стороны. Устанавливая 3мм крестик одним из перекрестий, получим шов 4 мм.

Если ставить его в перекрестие 4 плиток, то трудно регулировать расположение по глубине. Только в случае, если крестик установлен на поверхности плитки – шов будет соответствовать задуманному.Между плитками возможно расстояние и 10 -12 мм. Это характерно при облицовке плиткой «кабанчик» или гипсового камня. При отсутствии крестиков такого размера, равномерность швов можно выдержать с помощью обрезков плиток или гипсокартона.

Шов шириной 8мм на плитке типа “кабанчик”.

Шов на гипсовом камне шириной 6 мм.

Минимально возможный  размер крестика  1мм. Эта альтернатива укладки

Шов между плитками 1 миллиметр

Такое расстояние можно выдержать только   на качественной керамике (как на фотографии). По темному профилю незаполненных швов видно, что ширина одинакова между всеми плитками.

Хотя возникают случаи, когда такой размер между плитками необходим  по замыслу дизайнера. Ниже показана облицовка  плиткой с размером 300Х300 мм. Рисунок на плитке выполнен в виде трех рядов узких пластинок с глубокими между ними швами, шириной 1 мм. Расстояние между керамическими плитками также 1мм. При заполнении затиркой всех швов (в том числе и на поверхности плитки) получается сплошной ковер из узких плиток.

Аналогичные швы делают между листами мозаики. Там ширину шва делают такой же, как и между квадратиками мозаики.

Для укладки плитки вместо крестиков японский метод. Разнообразие видов крестиков

Для разных способов укладки кафеля существуют и специальные крестики. Они могут быть:

  • стандартными крестообразными;
  • т-образными — используются в случаях, когда плитка укладывается со смещением;
  • клинообразными — позволяют добиться нужной ширины при помощи углубления;
  • СВП — это целая система для выравнивания плитки , которая регулирует не только ширину и глубину, но и равномерное прижимание кафеля. В результате после высыхания клея плитки не проседают, а швы получаются равномерными — 1,8мм.

По своей структуре крестики могут быть пустотелыми и цельными. Пустотелые используют для швов, наполненных клеем, т.к. они не выдавливают его наружу.

Особенности пластиковых крестиков

Если при укладке используются пластиковые изделия, то для каждой плитки их нужно 4 штуки. Вставлять 8 нецелесообразно, во-первых, это дополнительные затраты, а во-вторых — затрудняется процесс очистки облицовки от клея, можно получить кривые швы.

При использовании дешевых отечественных крестиков для укладки плитки нужно помнить, что у них отсутствуют перемычки между коленами, поэтому функциональность у них ограничена. Значительно снижается уровень фиксации в швах, поэтому зазоры получаются неравномерными. Зачастую пластиковые крестики используются исключительно как затычки.

Перед тем, как выполнить затирку, крестики необходимо удалить отверткой или плоскогубцами. Некоторые очень сложно вытаскиваются, ломаются, отрываются. В этом случае они там и остаются, но лучше так не делать, ведь из-за них значительно уменьшается затирочный слой.

Норма расхода пластиковых изделий от 30 до 100 штук на 1м2. Все зависит от того, какого размера выбран кафель. Если вы уже определились с размером плитки, то высчитать необходимое количество крестиков не составит труда. Главное знать, сколько плиток в 1м2 и умножить их на 4 или на 8, плюс еще процентов 10-15 на всякие непредвиденные расходы про запас.

Стандартная расфасовка крестиков — 100 штук в упаковке, стоимость ее не более 50 рублей.

СВП — новое слово в укладке кафеля

Принцип действия системы выравнивания плитки

В состав СВП входят два элемента — зажим или, как еще говорят, клипса и клин. Сфера применения — пол и стены. На расстоянии 5-10 см от края плитки, которая укладывается на клей, вставляется клипса. В некоторых случаях дополнительно используют обычные пластиковые крестики.

После выполнения укладки зажим распирается клином. Это обеспечит равномерное давление на две смежные плитки и зафиксирует их на едином уровне.

После высыхания клея клинья необходимо снять и отломать ножку клипсы. Внутри остается только шляпка.

Отечественные клинья и клипсы выпускаются в наборе по 250 штук. Ориентировочная цена такого набора — 1000 рублей. Клинья подходят для многократного использования. Если отдать предпочтение импортным аналогам, то затраты будут на порядок выше, ведь сама СВП стоит дороже и при монтаже потребуются еще специальные щипцы.

Клинья из пластика

Эти изделия не очень популярны у мастеров, но у них имеется одно существенное преимущество — они незаменимы, если нужно положить кривую плитку, сохранить зазор у стены или выложить нижний ряд фартука и облицевать ступени. А укладка декоративного гипсового камня и вовсе невозможна без клиньев, ведь он отличается нестандартными размерами и класть его довольно проблематично.

Использование самовыравнивающих смесей

Сегодня без труда можно справиться с тем, как выровнять пол на кухне, без значительных затрат по времени и за короткий срок.

Можно приобрести специальные растворы/смеси, с помощью которых быстро устанавливается верхнее покрытие, спустя половину суток после того, как была устроена стяжка на полу. Полноценные характеристики наливной пол в доме приобретает по истечении 14 дней. Рекомендуется применять самовыравнивающий раствор в том случае, если перепад высот составляет не больше 30 мм.

На упаковках обычно указывается инструкция, как правильно наносить слой для выравнивания пола и какая должна быть примерная толщина.

Итоговая прочность покрытия прямо пропорциональна содержащемуся наполнителю (все зависит от того, какой выбран раствор).

Можно приобрести смеси, в основе которых лежат компоненты натурального происхождения

Это особенно важно при проведении работ по выравниванию пола самостоятельно в жилых помещениях: доме, квартире, даче. Раствор, где основой является полимер или же песок, идеален для выравнивания полов на кухне

Это связано с тем, что материалы могут выдержать значительные нагрузки, обладают высокой стойкостью к износу.

Особенности

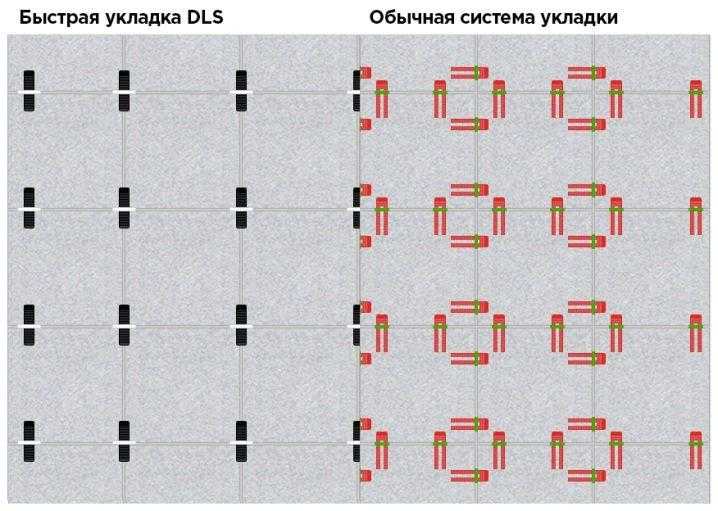

DLS-система укладки плитки представляет собой специальные вспомогательные элементы, посредством которых удается выполнить кладочные работы не хуже специалиста.

В стандартный комплект входят:

  • клинья для плитки;
  • основы для клиньев;
  • специальный зажим.

Внешне выглядят они достаточно просто, принцип использования понятен и не вызывает трудностей при создании качественного плиточного покрытия. Данная система исключает подгонку плитки «на глаз».

Основы и клинья выполняются из ударопрочной пластмассы. Изделия отдельных фирм-производителей могут быть изготовлены из металлического сплава. Такие разновидности подразумевают многократное использование.

Зажим предназначен для фиксации клиньев с основами. Внешне он напоминает тонкие изогнутые клещи, хотя модификация каждой торговой марки может иметь отдельный вид.

Как пользоваться системой выравнивания плитки

Система выравнивания плитки очень проста в обращении. Конечно же, при укладке кафеля своими руками новичку понадобится больше времени на то, чтобы выставить все элементы, но зато она гарантирует отличный результат по итогу кладки.

  • Как применять СВП:
  • Нанесите на поверхность пола клей зубчатым шпателем.
  • Поставьте первую плитку и закрепите по краям по две основы СВП.
  • Положите вторую.
  • Зафиксируйте вставки с помощью клиньев. То же самое проделайте с другой стороны.
  • Подгоняйте зажим до тех пор, пока он не будет плотно зафиксирован.
  • Расчистите швы от проступившего клеевого состава, не нарушая положения кафеля.
  • Подготовьте клей для плитки по инструкции на упаковке производителя. Не меняйте пропорции ингредиентов, так как они высчитаны в результате многих исследований и многолетнего опыта.
  • Подготовленный клей нанесите на рабочую поверхность (стену или пол), равномерно распределив его зубчатым шпателем. Также нанесите клей на поверхность самой плитки, которая будет приложена к полу или стене.
  • Уложите первую плитку с помощью уровня или отвеса, если укладка происходит на поверхность стены. Для равномерного отступа от углов используйте небольшие пластмассовые крестики, которые продаются в любом строительном магазине.
  • Под первую плитку поставьте зажимы с тех сторон, с которых к ней будут прилегать соседние плитки. Соответственно, если плитка угловая, то состыковываются с ней только две соседние, если же не угловая, то соседние плитки прилегают к ней со всех четырех сторон. Отступать от края необходимо 0,5 – 1 см, чтобы дать пространство для стягивания и фиксации зажимами.
  • Установите вторую плитку, следуя тому же алгоритму действий. Затем вставьте клин в зажим, продвиньте его до упора или щелчка и зафиксируйте в данном положении.
  • Убедитесь, что клин плотно прилегает нижней поверхностью к обеим плиткам, только в этом случае система самовыравнивания сработает так, как необходимо. Если клин прилегает только к одной плитке либо не прилегает к их поверхности вообще, попробуйте выдвинуть клин и установить его ещё раз.
  • Если данное действие не поможет, снимите плитку с клея и установите новый зажим.

Помните, что использование системы нивелирования плитки целесообразно только в том случае, если в помещении отсутствуют большие перепады высоты поверхности, на которой производится укладка кафеля.

А также эффективность системы зависит от качества самой керамики. Чем выше качество керамики, чем меньше на ней дефектов, сколов и бугорков, тем проще работать с СВП.

Дальнейшая расстановка плиток и зажимов с клиньями производится аналогично первым двум. Для более точного выравнивания можно использовать резиновый молоток, которым простукивается уложенная плитка с каждой стороны.

Идеальная температура в помещении для укладки плитки – 18-24 градусов Цельсия. Чем она ближе к этому значению, тем меньше таких проблем, как преждевременное схватывание клея или замерзание воды в клеящем растворе.

При проведении работ имейте под рукой влажную тряпку, чтобы оперативно удалять с лицевой поверхности плитки следы клея, которые при засыхании убираются очень сложно. Кладите плитку в хорошо освещенном и проветриваемом помещении.

После высыхания клея аккуратным ударом молотка или любого другого подручного инструмента обломите выступающие над поверхностью части системы выравнивания. Использовать можно также и щипцы, можно даже с усилием пнуть по выступающей части ногой.

Очень важно наносить удар или прикладывать усилие вдоль линии шва. Это исключает разлом зажима в произвольном месте и деформацию уже уложенной плитки. Клинья после очистки от остатков зажима и клея можно использовать повторно

Очищать их можно как вручную, так и с помощью стиральной машины и порошка

Клинья после очистки от остатков зажима и клея можно использовать повторно. Очищать их можно как вручную, так и с помощью стиральной машины и порошка.

После удаления всех частей СВП с поверхности уложенной плитки швы необходимо затереть специальной строительной смесью. Нанесите её на шов резиновым шпателем небольшого размера и дайте смеси высохнуть. В среднем для этого необходимы сутки. После высыхания вымойте пол влажной тряпкой.

Использование шлифмашинки

Мало кто знает о том, как сделать угол плиткой качественно и в довольно короткие сроки, с наименьшими финансовыми затратами. Наиболее удачный вариант создания угла на плитке в 45 градусов – применение угловой шлифовальной машинки, которая оборудована алмазным диском. Диск предназначается для выполнения именно сухой резки

Работать с таким инструментов следует внимательно и с осторожностью, чтобы последующая укладка плитки в углах прошла успешно

Если отсутствует навык создания запила под 45 градусов, лучше всего предварительно потренироваться, то есть взять ненужные элементы плитки и на ней поэкспериментировать. Резка плитки под углом – очень трудоемкий процесс, требующий навыков и умений. Пробные варианты позволят более точно и качественно произвести работы, то есть хорошенько натренировать руку.

Этапы работы

Работа выполняется в несколько этапов:

  • Сначала плитка устанавливается на ребро, чтобы подрезаемый угол располагался перпендикулярно по отношению к поверхности.
  • Угол керамической плитки при стачивании выбирается в 45 градусов. При этом работа производиться именно с обратной стороной плитки – глиненной.
  • При появлении неровностей, их можно попробовать скрыть при помощи той же шлифовальной машинки. В качестве инструмента для шлифовки может использоваться обычная болгарка, на которую крепится специальный диск, с возможностью фиксации шлифовальной шкурки круглой формы соответствующей грубости (круги на липучке, которые легко заменяются на новые при стачивании).

Когда будет выполнена правильно резка плитки под углом 45 градусов, стыковка произойдет тонко и практически без образования щели. Но даже в таком случае она будет крайне незаметна. Все заметные места, стыки плитки на углах, будут оформлены лучшим образом.

Для работы может подойти совершенно любая плитка, любой модификации. Главное при этом сохранить все качества и свойства верхнего декоративного слоя, глазури. Избежать повреждения позволит проведение работ не в близости от такой поверхности. Достаточным будет выдерживать расстояние в 2 мм.

При наличии образовавшихся неровностей на углу при стыковке можно воспользоваться специальным раствором, предназначенный для швов. С его помощью скрываются все дефекты и погрешности. Швы плитки в углах станут практически не заметными.

Если есть сомнения в качестве проведения спила плитки под 45 градусов, лучше всего обратиться за помощью к специалистам, имеющим определенный опыт.

Работа с болгаркой при устройстве запила под 45 выполняется просто, но требуется подбор диска. Не лишним будет проконсультироваться со специалистом. Основной недостаток заключается в том, что образуется большое количество пыли. Не лишним будет переместиться в то помещение, где это будет менее влиятельным, как например балкон.

Это интересно: Тонкости ремонта натяжных потолков после пореза

Подбор крестиков под толщину шва

Утверждение, что толщина шва, а соответственно и крестиков, зависит от крупности-мелкости плитки – ошибочное. Это, в основном, зависит от качества облицовки, материала изготовления. Например, при укладке керамогранита тонкие крестики просто не справятся с нагрузкой.  Добиваться идеальности шва, ровности поверхности станет проблематично.

Достижение аккуратности состыковки, толщины не более 2мм – признак качества работы.  Однако, при работе с другим материалом, отличающимся от керамики, желаемый результат может быть иным.

Заодно и подбираются 3D крестики нужной толщины.
