Столбчатый фундамент своими руками: как построить основание для каркасного дома

Подготовка строительной площадки

На всей площади возводимого дома следует снять растительный слой грунта, удалив от периметра минимум на два метра.

Грунт под плодородным слоем поможет сориентироваться в устройстве фундамента более конкретно:

1. Если открывшийся слой песчаный или с мелкими камнями, то он вполне может быть основанием фундамента;
2. Если обнаруживается глина с примесями, то под столбы необходимо песчано-гравийное основание;
3. Если обнаруженный слой илистый или торфяной, то лучше проконсультироваться с геологами по определению вида основания.

Планировка

Планировка участка заключается в его горизонтальном выравнивании, снятии бугров, засыпке ям. В итоге площадь проверяется уровнем, установленном на длинную рейку.

Материал на стройплощадку следует завозить после окончания подготовительных работ.

Разбивка

Разбивка фундамента дома начинается с устройства обноски – вынесенных за периметр на 1-2 метра вспомогательных столбиков с прибитыми к ним рейками для проведения точных измерений, натягивания осевых шнуров. Разбивка фундамента относится к основным инженерно геодезическим работам, точность и тщательность их выполнения будет гарантией правильности устройства фундамента и всего строения.

С помощью нивелира и теодолита следует задать реперные отметки, вывести прямые углы.

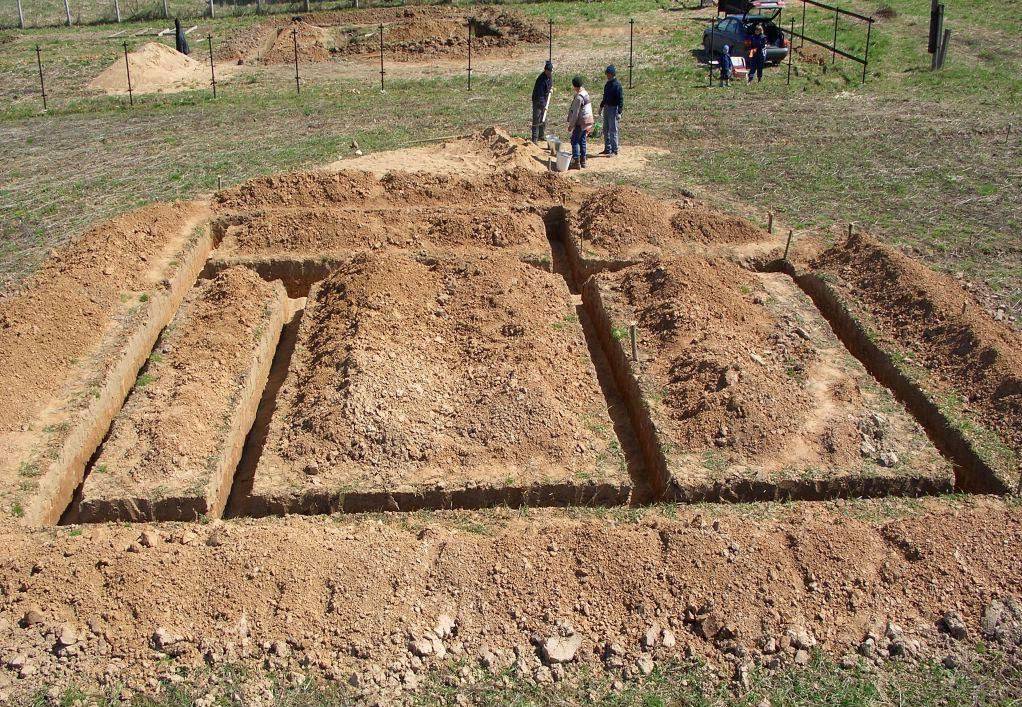

Ямы под фундамент:

1. При глубине до 1м стенки ям роются вертикально без креплений;
2. При глубине более 1м необходимо устраивать откосы или дощатые крепления и распорки во избежание осыпания грунта;
3. Яма вырывается ниже уровня заложения фундамента на 30 см;
4. По ширине яма должна быть не меньше ширины стен, если будет устанавливаться опалубка – добавляется ещё по 20-30 см по периметру;
5. Подушка фундамента укладывается на всю площадь ямы, она выполняется из песка и гравия и служит для устранения пучения.

Подушка заливается водой и уплотняется трамбовками, для избежания потерь цементного молочка, поверх подушки настилается гидроизолирующая плёнка или рубероид.

Этапы работ

Устройство столбчатого фундамента под каркасную конструкцию выполняется поэтапно:

• проводятся подготовительные работы;
• производится бурение скважин под столбы;
• выполняется заливка фундаментных столбов параллельно с их армированием (армирование столбчатого фундамента).

Этап первый

В рамках данной части работ следует определиться с размещением будущей постройки на строительной площадке. Иными словами, на территории участка застройки производится разметка местоположения опорных столбов (расчет столбчатого фундамента).

Причем, на местность выносятся не только внешние, но и внутренние контуры фундамента. Большая часть частных каркасных построек не требует особо широкого основания – сорока сантиметров вполне достаточно. Местоположение столбов отмечается колышками.

Во время разметки следует руководствоваться простыми правилами:

• Столбы в обязательном порядке устанавливаются по углам постройки, в местах пересечения несущих стен и по всему периметру здания с шагом 1,5-2 метра;
• нагрузка на каждую опору не должна превышать 800 кг.

В рамках данного этапа выполняют и действия, позволяющие определить тип грунта – основания для фундамента.

Это может быть и геологоразведка, изучение опыта застройки соседних участков, либо получение по запросу застройщика результатов геологических исследований, имеющихся в государственных службах региона.

Имея на руках максимально полные сведения о грунтах, уровне подземных вод и прочих условий, можно исключить излишние финансовые и трудовые затраты.

Этап второй

После проведения работ первого этапа в полном объеме можно приступать к бурению скважин диаметром 200-250 мм под установку столбовых опор.

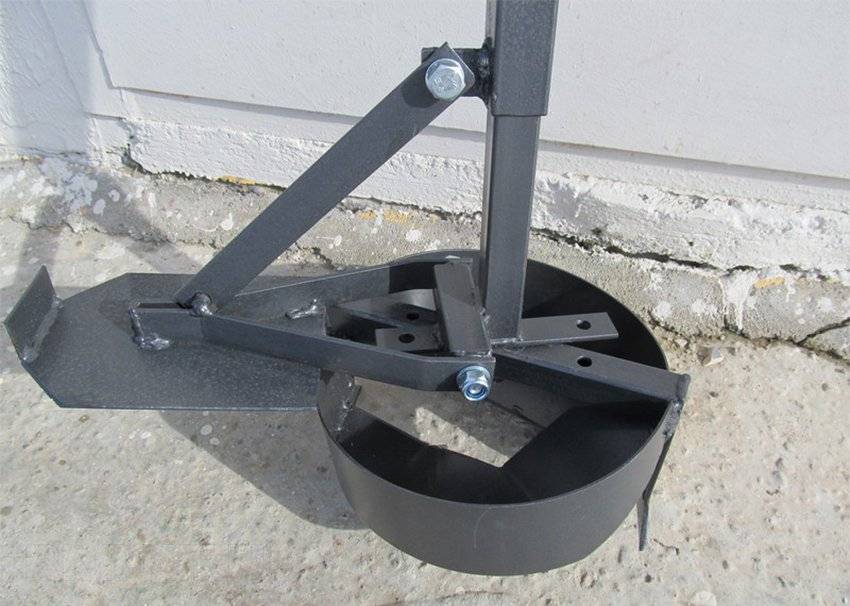

Бурить можно ручным и электрическим буром. Для контроля вертикальности скважины к ручному инструменту привязывают отвес. Выравнивание бура следует производить после выполнения каждого его оборота.

Если грунт склонен к осыпанию, в скважину можно вставить свернутый в трубку лист рубероида.

После того, как все размеченные скважины пробурены, работы выполняются в следующем порядке:

• на дно каждой из них засыпается песок и утрамбовывается;
• песчаная подушка накрывается слоем рубероида;
• на подушку устанавливается опалубка: ее роль может сыграть труба – асбоцементная или пластиковая диаметром 100 мм (в случае строительства одноэтажной постройки). Если планируется возведение двухуровневого здания, диаметр опалубки следует увеличить до 110 -120 мм;
• часть трубы (асбоцементной), скрывающаяся под землю, покрывается битумной мастикой с последующей просушкой. Данная операция не только обеспечит надежную гидроизоляцию столба, но и позволит легко скользить грунту по его поверхности при пучении;
• в трубу, на высоту 400-500 мм заливается бетон. При желании основание под опору можно расширить – для этого надо приподнять опалубку над песчаной подушкой на 200 миллиметров и закрепить ее в таком положении до полного схватывания бетонной смеси;
• пока бетон не схватился, внутрь опоры устанавливаются арматурный каркас — вдавливается в основание.

Как только залитая часть бетона затвердеет, скважина вокруг трубы засыпается песком. Его проливают водой и трамбуют.

И только после этого труба полностью заливается бетоном.

Параметры выбора фундамента

Существует большое количество видов фундамента. Они различаются по трудоемкости, срокам монтажа, стоимости. Любой застройщик хочет сократить время строительства и затраты, но есть минимальные требования по прочности и надежности, которых следует придерживаться.

От чего зависит выбор типа фундамента

Архитектор при выборе фундамента для каркасного дома в обязательном порядке учитывает следующие условия:

• размеры дома и его конфигурацию;
• материал стен – так, бетон, газобетон или кирпич при подвижках легко трескаются;
• вес здания с мебелью и оборудованием, ветровые и снеговые нагрузки;
• динамические нагрузки – количество посетителей и их возможную деятельность (танцы, занятия спортом), работу механизмов и т. д.;
• рельеф участка;
• состав грунтов под фундаментом – это главный параметр.

Если остальные параметры можно вычислить на бумаге или найти в справочнике, то рельеф участка и состав грунтов определяются исключительно путем специальных инженерных геодезических и геологических исследований.

Рельеф отображается на топографическом плане местности. Для получения плана бригада геодезистов осуществляет топографическую съемку участка специальными приборами. На основании съемки строится цифровая модель рельефа. Туда же заносят данные о строениях и сооружениях на участке, растительности, наземных и подземных коммуникациях.

Состав грунтов определяется геологическими исследованиями. Геологи бурят одну или несколько скважин, в зависимости от площади здания. Глубина скважин зависит от этажности и предполагаемого веса строения, а также от самого грунта – геологи стараются дойти до твердых пород.

Особенности почвы под фундаментом

По плотности грунты можно разделить на следующие категории:

• скальный – самый надежный вариант, тут можно вообще обойтись без фундамента;
• гравийный, песчано-гравийный, песчаный без примеси глины – не сжимается, не вспучивается, грунтовые воды чаще всего расположены глубоко;
• глинистый – обычно насыщен влагой, поэтому при замерзании вспучивается;
• торф – строить на торфе опасно, он проседает, вспучивается и так далее.

Торф либо выбирают на всю глубину залегания, либо проходят сваями до твердых пород.

Очень важная характеристика почвы – глубина промерзания. Промерзание водонасыщеных грунтов ведет к их вспучиванию, поэтому глинистую почву, как правило, выбирают на глубину промерзания и замещают песчано-гравийной смесью. Водопроводные трубы также прокладывают ниже глубины промерзания.

Наличие грунтовых вод, их уровень и сезонность учитывают при возведении фундаментов глубокого залегания. При высоком уровне грунтовых вод подвалы не делают, поскольку любая гидроизоляция со временем дает течь.

Если же подвал жизненно необходим – закладывают глубокую дренажную систему вокруг фундамента. Если рельеф не позволяет воде уходить самотеком, устанавливают насосы для принудительной откачки воды. Кроме того, от уровня грунтовых вод напрямую зависит выбор системы локальной канализации.

Заглубленные основания с использованием жесткой гидроизоляции

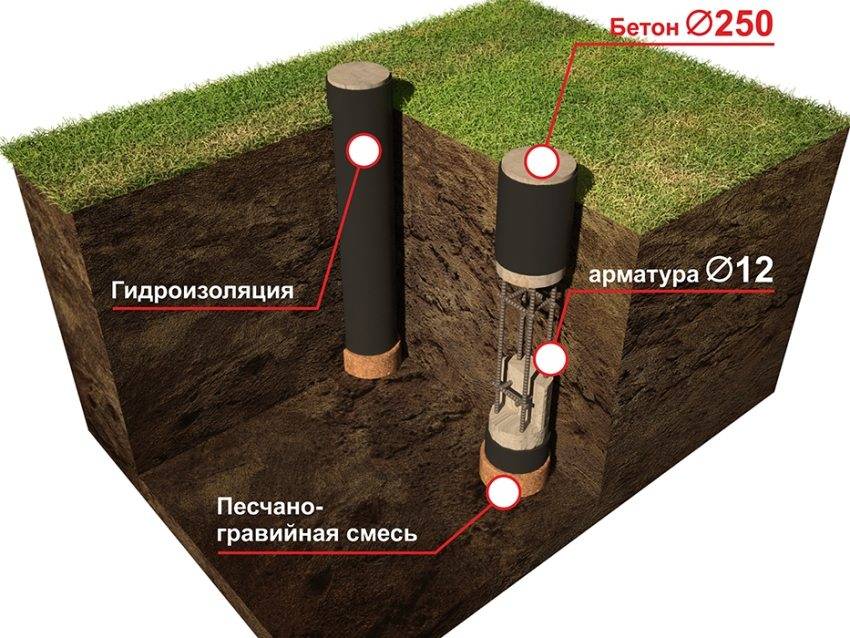

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

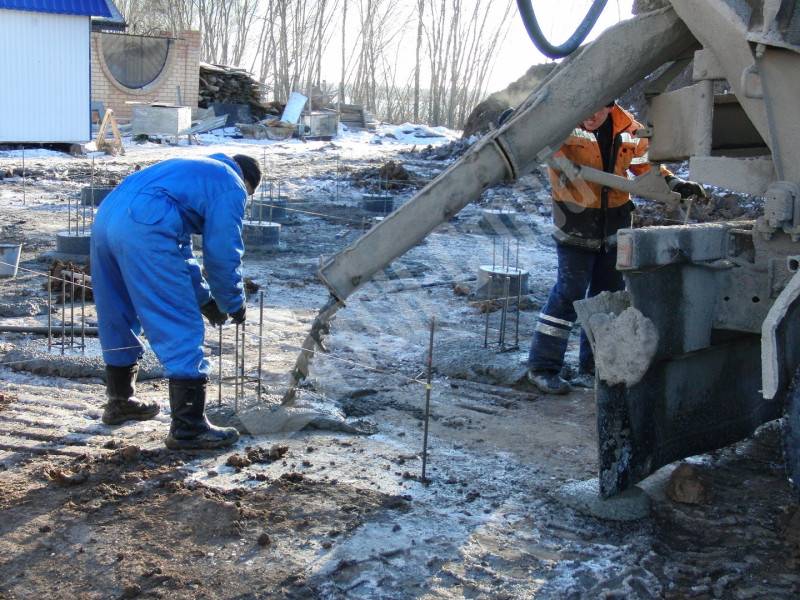

Заливка столбов для столбчатого фундамента

С площадки под строительство необходимо убрать мусор и камни, затем срезается плодородный слой почвы (достаточно глубины в 20 — 30 см), чтобы в дальнейшем под домом не прорастала трава и тщательно выровнять получившуюся площадку.

Важно: Размеры площадки должны превышать периметр фундамента на два метра с каждой из сторон. Следующий этап – планировка участка

Разметку, указанную на чертеже, необходимо перенести на площадку. Воспользуйтесь колышками и натянутыми шнурами, чтобы обозначить места расположения всех столбов. Обязательно проверяйте геометрию разметки – линии установки столбов должны быть идеально ровными и располагаться строго перпендикулярно друг другу

Следующий этап – планировка участка. Разметку, указанную на чертеже, необходимо перенести на площадку. Воспользуйтесь колышками и натянутыми шнурами, чтобы обозначить места расположения всех столбов. Обязательно проверяйте геометрию разметки – линии установки столбов должны быть идеально ровными и располагаться строго перпендикулярно друг другу.

Затем нужно вырыть ямы расчетной глубины под столбы фундамента. Удобнее всего это делать при помощи подходящего по диаметру бура, но можно использовать и лопату, выполнив заглубления прямоугольного сечения. Дно приямков выровняйте, засыпьте в ямы слой щебня и песка и утрамбуйте. Чтобы подготовить трубы из асбоцемента требуемой длины, воспользуйтесь подходящим режущим инструментом. Асбестовая пыль крайне вредна для здоровья, поэтому не забудьте о средствах защиты

Обратите внимание: вручную пилить трубу из данного материала проще, если ее предварительно намочить. Если работы ведутся болгаркой с насадкой для работы по камню, в процессе резки место контакта инструмента и трубы следует поливать водой

Трубы устанавливаются в приямки таким образом, чтобы их верхний край находился на одной высоте

При этом важно установить каждую трубу строго вертикально. Для фиксации, можно установить арматурные стержни вплотную к трубе в круглом приямке

Если приямок прямоугольный, удобно использовать деревянные распорки. Важно тщательно проверить при помощи уровня вертикальность установки каждого столба и горизонтальность плоскости, образуемой верхними срезами труб – для этой цели уровень устанавливается на длинную рейку, уложенную концами на соседние столбы.

Так – же не забудьте про армирование его можно сделать, как показано на рисунке ниже или же подробно ознакомиться с процессом работ здесь.

Убедившись, что столбы установлены правильно и в точном соответствии с чертежом, можно приступить к заливке бетонной смеси, готовой или самодельной. Для удобства заливки используйте воронку с широким выходом. Чтобы смесь укладывалась без пустот, используйте длинный арматурный стержень для трамбовки. Бетон заливается и в приямок вокруг трубы. Пока смесь не схватилась, еще раз проверьте расположение каждого столба.

Обратите внимание: на этапе заливки бетона в опорные столбы можно установить анкеры для надежного крепления нижней обвязки строения

После застывания бетона столбчатый фундамент с опалубкой из асбестоцементных труб готов к обустройству ростверка или монтажу несущей обвязки каркасного дома.

Видео:

https://youtube.com/watch?v=8GuCji8cFsM

Что необходимо знать перед установкой?

Столбчатый фундамент требует соблюдения строительных технологий, как и любой другой этап каркасного домостроения. Перед тем, как начать работу, необходимо провести исследование почв, на которых будет стоять будущее здание. Делается это для того, чтобы определить вероятность движения почв после установки постройки. Чем тяжелее дом, тем больше вероятность постепенной утрамбовки земли и некоторой деформации каркаса и самих стен.

Виды фундамента под каркасный дом

Каркасные постройки относятся к легким, 1 м² дома будет весить не более 15 кг. А вот бетонная стена такой же площади имеет вес около 1 тонны. Как видите – разница огромная, однако если почвы глинистые, мелко-песчаные или рядом проходит подземная река, фундамент следует дополнительно укрепить.

Перед устройством основы, у вас на руках должен быть план. Вы должны четко понимать, где будут несущие стены, как внутренние, так и внешние. Именно под этими стенами необходимо будет ставить столбы, которые примут на себя наибольшие нагрузки. Также столбы ставятся на углах, в местах соединения стен, и под пролетами, если расстояние между ними больше 2,5 метров.

Места для столбов помечены на плане

Обратите внимание, что столбы могут быть как квадратной формы, что считается более традиционным, так и круглой формы. При этом размер сечения будет отличаться

Для столбов прямоугольной формы подойдет размер сечения 250-400х250-400 мм, а для круглой формы его можно сделать меньше, тогда диаметр составит 200-250 мм. Кроме того, перед установкой необходимо определиться с исходным материалом для столбов.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

  Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

Полезный совет! На песчаной почве, в которой грунтовые воды находятся на уровне ниже 1 метра, – столбчатый фундамент с плитной конструкцией может выдержать кирпичный коттедж.

По глубине заложения столбчатые основания делятся на три основных типа:

• Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
• Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
• Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

  Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Столбчатый фундамент своими руками: пошаговая инструкция

• Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.
• В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Столбчатый фундамент

Столбчатый фундамент являет собой стоящие в земле независимо друг от друга опоры.

Столбчатый фундамент

Ставят их обязательно во всех точках пересечения стен здания. Если стены длинные, между ними ставят дополнительные столбы (здесь можно ставить опоры послабее).

Верхнюю часть опор называют оголовком, низ — основанием. Оголовки являются точками, на которых будет стоять здание, поэтому их надо делать в один уровень — это будет линией начала 1-го этажа. Расстояние между низом дома и уровнем земли должно быть 0,4–0,5 м, чтобы дом не был сырым, чтобы не портились деревянные конструкции каркаса.

Столбы фундамента можно делать прямоугольными, квадратными, трапециевидными, круглыми и т.д. Самыми распространенными, являются круглые столбы, поскольку для них можно убирать землю с помощью обычного ручного бура.

Столбы для столбчатого фундамента подойдут сечением от 150 мм до 400 мм. При самостоятельном возведении столбчатого фундамента лучше использовать уже готовые столбы, которые бывают следующих сечений:

• 150 мм,
• 200 мм,
• 250 мм,
• 400 мм.

И ручные буры выпускаются под опоры этих диаметров. Столбчатый фундамент чаще всего вкапывают в землю приблизительно на 2 м (чтобы он был ниже промерзания земли). Основания опор имеют небольшую площадь, поэтому чтобы столбы не разрушились и не перекосились под давлением дома, они должны стоять на почве с хорошей несущей способностью.

Для такого фундамента подходят столбы из различных материалов: бетон, дерево, металл, кирпич. Деревянные столбы перед укладкой в землю надо обжигать либо обрабатывать специальными антисептиками, чтобы защитить древесину от сырости и вредителей, предотвращая таким образом её трухлявость и гниение. Дополнительно древесину можно защитить гидроизоляционными средствами, но даже в этом случае дерево остаётся наименее надежным материалом для возведения столбчатого фундамента.

Кладка из кирпича очень хороша в отношении стоимости и прочности, однако он не удобен в плане строительства. Складывать кирпичи в опору в яме по ширине в размер опоры невозможно, а складывать столбы целиком на земле, а потом опускать их в яму тоже долго и не легко.

Такой фундамент будет самым прочным, слабо подверженным климатическим воздействиям и его совсем не сложно построить самостоятельно: пробурить скважины, насыпать прослойку из песка и гравия, поставить опалубку, связать арматуру (продольную надо брать ребристую 1,2–1,6 см в разрезе, поперечную можно и гладкую) и залить бетонным раствором. Плюс армированной цельной опоре не страшны никакие пучения, промерзания и перемещения грунта.

В этом типе фундаментов самым надежным является столбчатый фундамент с ростверком — специально сделанной верхней частью опоры, распределяющей нагрузку от дома и расположенной непосредственно между столбами. При промежутках между опорами 1,5–2,5 м ростверк делают в виде обычной армированной перемычки. Если промежутки между опорами превышают 2,5 м ростверк делают из рандбалки — железобетонной монолитной либо сборной балки, или металлической балки (из двутаврового профиля, обычного профиля или в виде швеллера). Для уменьшения стоимости строительства ростверк часто ставят в качестве фундамента для лёгких строительных конструкций.

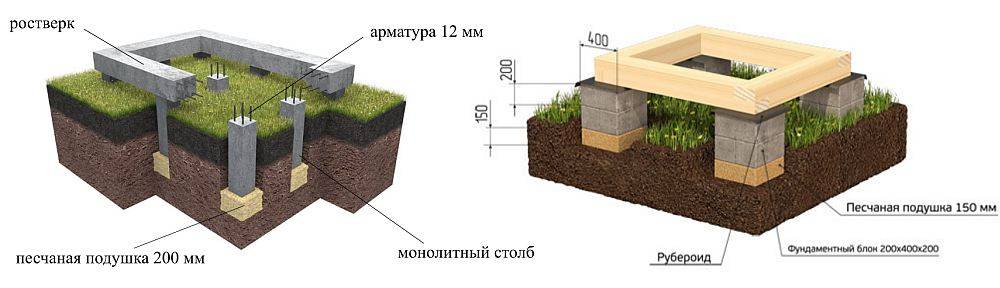

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Делаем мелкозаглубленный фундамент своими руками

Рассмотрим, как сделать столбчатый фундамент своими руками. Столбы будут монолитными с квадратным сечением 40 на 40 см. Для этого понадобится набор инструментов и материалов: бур, бетонный раствор, арматура, лопата, водяной уровень и нивелир, нить для разметки, песок, гравий, гидроизоляционный материал, доски под опалубку.

Готовим участок

Сначала очищаем участок от мусора, искореняем кусты и деревца. Далее специальной техникой снимаем верхний плодородный слой грунта толщиной 30 см и выравниваем обрабатываемую площадь (убираем неровности). Данная манипуляция необходима для того, чтобы в дальнейшем исключить прорастание деревьев и кустов под домом. После этого осуществляем разметку подготовленного участка, переносим план дома на землю.

Выкапываем ямы

С помощью бура или лопаты делаем ямы под будущие столбы

Обратите внимание, глубина ям должна быть больше 20-30 см предполагаемой глубинной длины столба, а ширина на 40 см. Это требуется для монтажа подошвы и опалубки

Укладываем песчано-гравийную подушку

Под каждый фундамент перед заливкой столба укладывается песчано-гравийная подложка. Ее высота – 20-30 см. Засыпаем первый слой песка и гравия толщиной 10-15 см, увлажняем и утрамбовываем. То же самое следует проделать и со вторым слоем. Затем жидким цементом заливается стяжка толщиной 4-5 см без армирования. На подбетонную стяжку выкладывается рубероид.

Устанавливаем арматуру и опалубку под подошву

Вяжем армирующую сетку из прутьев для подошвы и столба, должна получиться единая конструкция. Устанавливаем армирующий каркас в яму и затем делаем опалубку подошвы из досок (можно приобрести готовые заготовки, что сэкономит время). Опалубка подошвы должна быть выше на 10 см заливаемой поверхности. А сама подошва делается высотой 25 см. Заливаем подошву раствором. Если площадь дома меньше 36 квадратных метров, то армировать ее не надо.

Заливаем столбы

Подошва должна «схватиться», но не застынуть полностью. В этот момент ставим опалубку для столба и заливаем его. Бетонная заливка укладывается послойно. Уплотнение выполняется либо армирующим гладким стержнем, либо глубинным вибратором. По окончанию заливки с помощью уровня и нивелира сверяется монтажный горизонт. Верх всех столбов должен быть одинаковой высоты. Если обнаружена погрешность, то еще подливается раствор. Опалубка снимается через неделю.

Создаем гидроизоляцию

После того, как опалубка снята, следует обработать столбы специальной обмазочной гидроизоляцией. Наверх столбов укладывается рубероид.

Засыпаем обратно

Столбчатый фундамент своими руками под каркасный дом почти готов! Осталось выполнить обратную засыпку. Рекомендуем засыпать не тем грунтом, что был выкопал, а глиной. Укладывать ее необходимо с послойной утрамбовкой через каждые 20-30 см.

Несколько советов

1. Перед тем, как начать делать столбчатый фундамент самостоятельно, сделайте инженерные изыскания на своем участке. Это поможет определиться с глубиной заложения столбов и избежать их скорого разрушения.
2. Опалубка может быть сделана из дерева, железа, пластика и фанеры с высокой устойчивостью к влажности.
3. Доски для опалубки должны быть сырыми и узкими. Это предотвратит впитывание влаги из раствора и его высыхание. Доски нужно просто смочить.
4. Если вы хотите отделать цоколь фундамента, то лучше всего для этого подойдет виниловый сайдинг или цементно-стружечные плиты. При этом обязательно должно быть вентиляционное отверстие и внутреннее утепление.

Видео про столбчатый фундамент своими руками

Надеемся, наша инструкция по строительству фундаментов столбчатого типа вам оказалась полезной!

Какой вид столбчатого фундамента подходит под каркасный дом

Фундамент столбчатого типа под каркасный дом может различаться сечением, способом возведения, материалом и глубиной заложения.

1. По форме сечения различают круглые и прямоугольные, либо квадратные.
2. По используемым материалам делят на: железобетонные, кирпичные, бутовые и блоковые.
3. По способу строительство выделяют монолитные и сборные.
4. По глубине заложения различают: заглубленные, малозаглубленные и незаглубленные.

Кроме этого, под каркасные дома можно строить столбчатый фундамент с ростверком и без него. Эта фундаментная балка монтируется поверх столбов. С ее помощью нагрузка от веса дома распределяется равномерно по всему основанию. Ростверк необходим, если не исключается возможность горизонтальной подвижности грунта. Но его установка требует больше денег, ручного труда и времени на строительство фундамента.

Именно по этой причине большинство каркасных домов небольших габаритов устанавливаются непосредственно на столбы без сооружения ростверка. При этом на столбы укладывается гидроизоляция и следом нижняя обвязка дома. Следует учитывать факт, что при такой конструкции могут возникнуть проблемы, если местность с подвижным грунтом. При малейшем движении грунта столбы могут «поехать». В результате не исключено разрушение дома в худшем случае. В лучшем – дом наклонится, либо деформируется.

Каркасный дом относится к легким постройкам, поэтому для него подойдет монолитный железобетонный мелкозаглубленный столбчатый фундамент. Именно на нем мы и остановимся.

Начало работ

1. Начать работы по созданию основания для легкого дачного дома необходимо с проведения точного расчета и подготовки территории, которую очищают, снимают верхний слой почвы толщиной не менее 30 сантиметров.

2. Разметку выполняют, контролируя оси и диагонали. На полученных пересечениях будут установлены столбы. На поверхности подготовленного участка недолжно быть никаких бугров и ям. Своими руками без использования тяжелой техники выкапывают ямы, расположив их по осям.
3. Для большей прочности шурфы копают с откосами и обустраивают крепления, используя доски для сооружения распорок. Определив размеры будущих столбов, вычисляют и параметры ям, которые предстоит выкопать. Они на 30-40 сантиметров превышают размеры столбов. Это необходимо для того, что установить опалубку для заливки раствора.
4. На дне каждой ямы устраивают подушку из армированного бетона. Заливают слой бетона толщиной 10 сантиметров, укладывают на него армировочную сетку и заливают вторым слоем бетона такой же толщины. Глубина ям должна соответствовать УГВ, но быть не менее одного метра.

Устройство столбов для фундамента

Сооружая своими руками опалубку для столбчатого фундамента каркасного дома, используют:

• влагостойкую ламинированную фанеру;
• пластик;
• листы железа;
• доски.

Заливка столбов основания

Но самым удобным вариантом устройства опалубки, которую делают своими руками, является сооружение несъемной конструкции. Для этого понадобятся асбестоцементные или металлические трубы. Готовая опалубка заливается бетоном, который в обязательном порядке армируется прутами и поперечными перемычками. Длина каждого прута рассчитывается с учетом необходимости связки каркаса столба и ростверка. Это значит, что конец каждого прута возвышается над поверхностью готового столба на 15 сантиметров.

Для заливки используют бетон, который также готовят своими руками. В ее состав входит мелкофракционный щебень, песок, цемент в пропорции 5:3:1. Избыток или недостаток влаги негативно скажется на качестве смеси. Ее консистенция должна напоминать густую сметану. Заливка проводится слоями по 20 сантиметров. После завершения работ тщательно трамбуется штыкованием и с помощью глубинного вибратора.

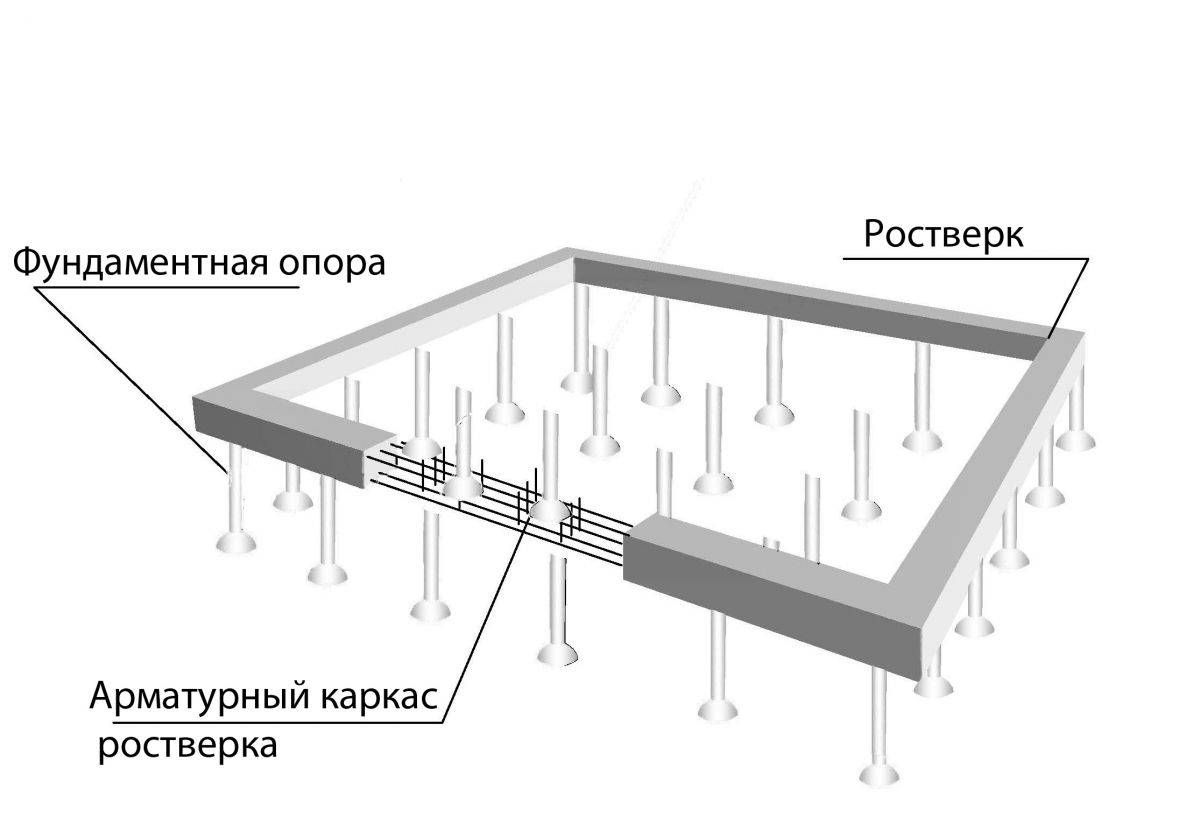

Ростверк

Для того чтобы своими руками соорудить надежный и качественный ростверк нужно обеспечить соединение перемычек, воспользовавшись небольшими отрезками арматуры и проведя необходимые сварочные работы. После этого можно приступать к сооружению своими руками опалубки и заливке монолитного пояса. Не менее прочным и надежным будет ростверк, созданный с помощью балок, изготовленных из бетона. Посмотрите видео, как выполнить ростверк столбчатого фундамента.

После того, как будет залита опалубка, потребуется прервать выполнение работ до тех пор, пока раствор не наберет прочность. После такого технологического перерыва можно приступать к выполнению работ по обеспечению гидроизоляции и только потом засыпать яму грунтом и приступить к сооружению своими руками забирки. Для этих работ понадобится кирпич. Обязательным условием обустройства забирки является создание отверстий, которые позже понадобятся для подведения коммуникаций. Нужны и вентиляционные отверстия.

Столбчатый фундамент из бетонных блоков

Данный фундамент для каркасного дома, сооруженный своими руками, может быть сделан с использованием бетонных блоков. Его отличительная черта – простой и быстрый монтаж. Для сооружения такого основания необходимо:

• выкопать ямы;
• подготовить основу из щебня;
• обустроить песчаную подушку, которую следует тщательно утрамбовать;
• установить в ямы готовые бетонные блоки.

Связать столбы из бетонных блоков можно только с помощью качественного железобетонного ростверка

И отдельное внимание потребуется уделить гидроизоляции и отделке цоколя дома. Посмотрите видео, как сделать столбчатый фундамент из блоков

Сооружая своими руками столбчатый фундамент из бетонных блоков, необходимо помнить о том, что блоки не используют при возведении фундамента на грунтах, отличающихся горизонтальной подвижностью, глинистых и насыщенных влагой.
