Строительные леса: виды конструкций, как используются и где их можно купить

Строительные люльки

  Это
тоже строительные подъёмники, но подвесного типа. С них удобно производить
монтажные, ремонтные, отделочные и клининговые работы снаружи зданий, труб
теплоэнергоцентралей, плотин, мостов и т.п., везде, где есть высокие
вертикальные стены.

  Продумана
удобная для работников система перемещения люльки вверх-вниз у стены: люльку
поднимает лебёдка по команде с центрального процессора, сигнал же на процессор
подают рабочие с пульта управления, который находится в люльке. Модификации
люлек отличаются размерами платформы, грузоподъёмностью, системами
подвешивания, допускаемой высотой подъёма. Это зависит от назначения люльки.

  Но
любая люлька снабжена не менее, чем двумя, страховочными ловителями,
исключающими самопроизвольное скольжение люльки по тросам вниз. Уловители
должны срабатывать при резком опускании уже на 15 сантиметров.

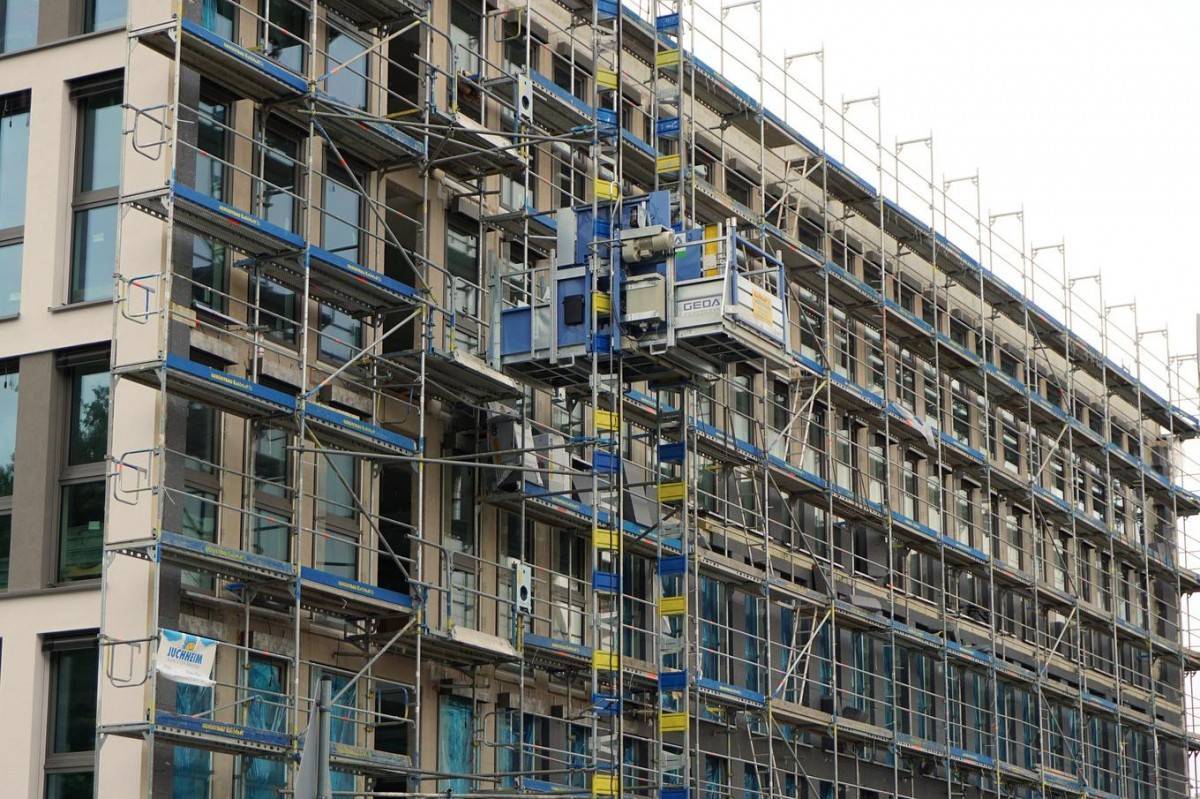

Строительные подъёмники

  Это
механизмы (передвижные или самоходные), осуществляющие подъём строителей,
инструментов и стройматериалов на заданную высоту. Спектр выполняемых с
подъёмников работ очень широк: кладка, монтаж и демонтаж зданий и коммуникаций,
отделка и ремонт, клининговые работы и т.д. Основные узлы подъёмника:

– платформа, на которой размещаются люди и стройматериалы;

– привод и подъёмный механизм;

– опорная база и колёса.

   Хотя
возможен и электромеханический привод, бóльшая часть подъёмников использует
гидравлику. Используется она по-разному. Если в подъёмниках ножничного типа
гидроцилиндр располагается и работает в горизонтальной плоскости, а рабочая
площадка поднимается-опускается благодаря шарнирным соединениям, то у
телескопических вышек и подъёмных столов подъём осуществляется за счёт работы
гидроцилиндра в вертикальном направлении.

   Самостоятельно
передвигающиеся подъёмники (самоходные) в основном передвигаются благодаря
электроприводам.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

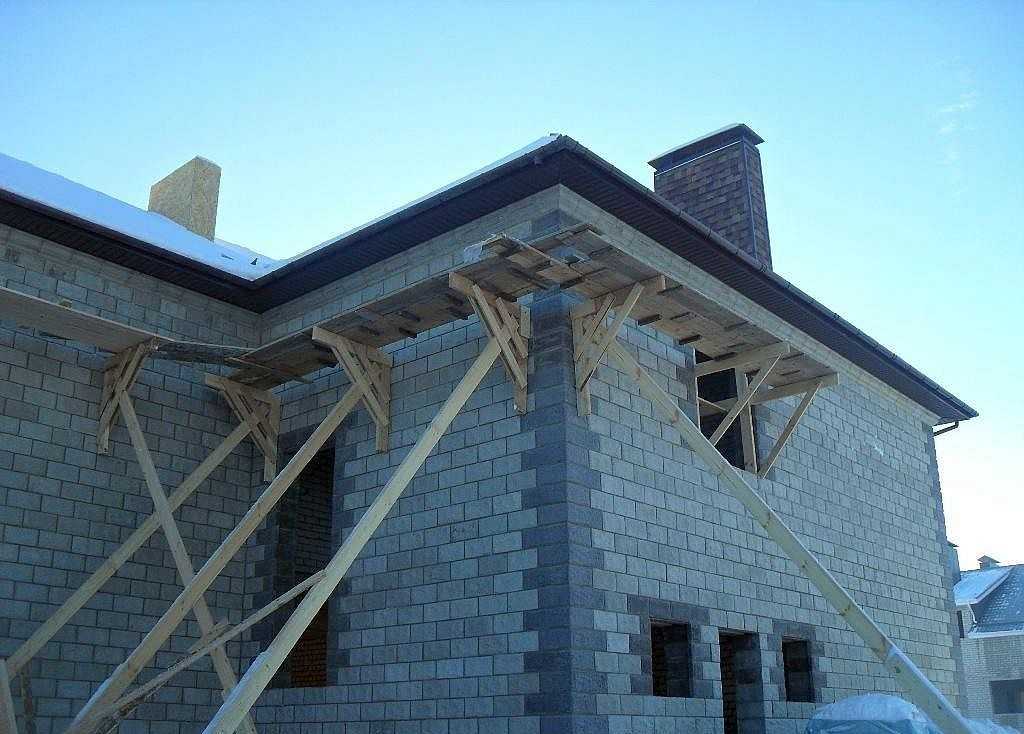

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

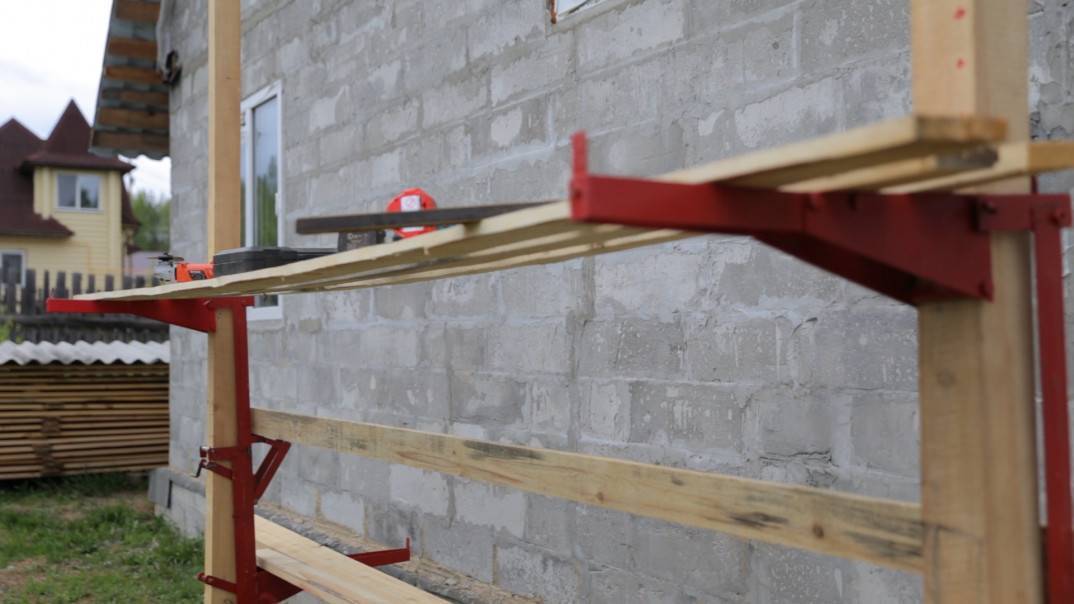

  • в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
  • в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

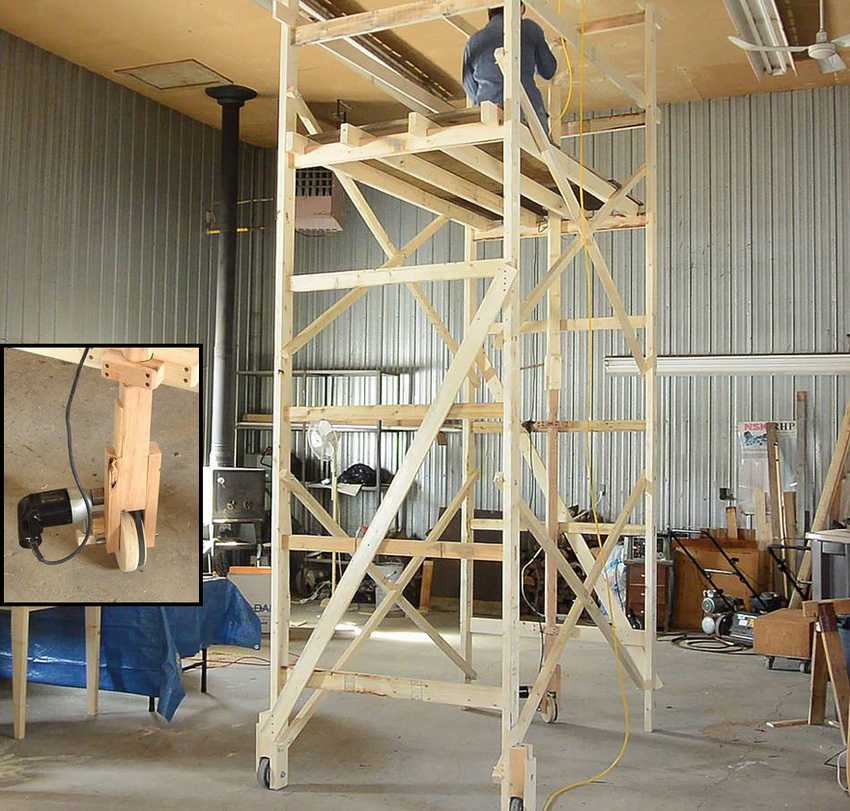

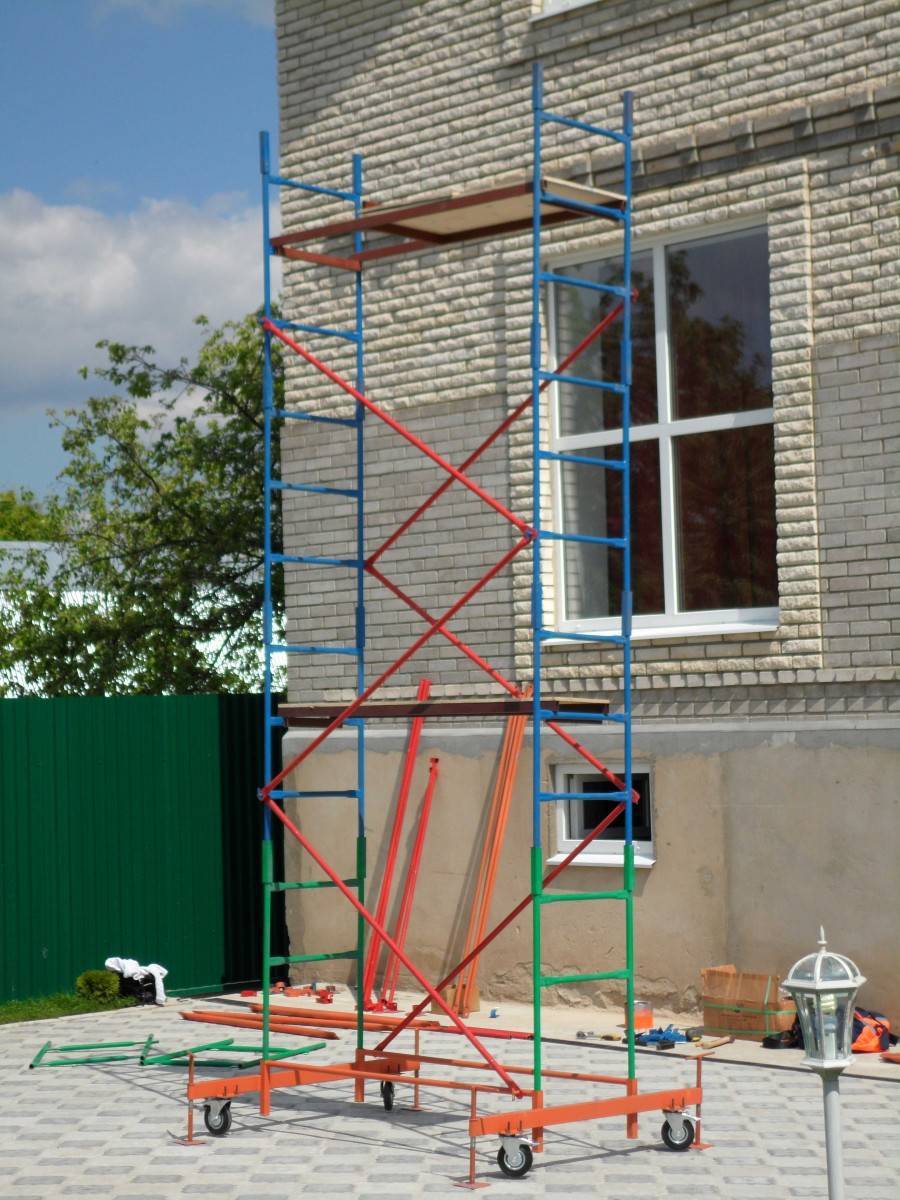

Строительные вышки

   Иногда
для строительных (а чаще ремонтных и отделочных) работ вовсе не нужны
громоздкие вспомогательные конструкции, опоясывающие всё здание. Достаточно
локальной установки одной или нескольких вышек-тур. Они могут быть разборными
или мачтовыми неразборными. Вышки могут иметь колёса для передвижения в
горизонтальной плоскости, а могут обходиться и без них.

   Модификаций вышек-тур существует несколько. Основных вариантов два:

– демонтируемая секционная вышка,
имеющая закреплённую жёсткую площадку, или же несколько ярусов помостов;

– вышка, имеющая блочный механизм,
лебёдку и тросы. Внутренние секции у них поднимаются с помощью этих
приспособлений и закрепляются.

   Именно
локальность использования позволяет применять вышки-туры не только для
строительства и ремонта, но и для обслуживания вокзалов, аэропортов, метро и
т.п. (мытьё, замена освещения, украшение и так далее).

Самостоятельное изготовление приставных лесов

Приступая к сборке лесов, стоит обратить внимание на то, что что указанные размеры в этой статье даны приблизительно. Все размеры, каждый работник должен выбрать самостоятельно

Итак, чтобы приступить к изготовлению строительных лесов, вначале необходимо сконструировать конверт. Эта часть лесов является основанием всей конструкции и состоит из опорных свай, соединенных связующими элементами.

Чтобы собрать конверт, понадобятся две доски по одному метру длиной, ширина каждой по 30см и сделать из них конструкцию в виде буквы Г. После этого, сбоку получившейся заготовки, прибиваем наискось небольшие бруски, ширина каждого по 2 см. Это придаст всей конструкции дополнительную жесткость.  Ширина полки должна получится около одного метра. Для отделочной работы, такой размер вполне подойдет.

Следующий этап – это монтаж опорных стоек в каждый из углов готовых конвертов. Каждую стойку, перед ее установкой, необходимо заострить снизу. После того, как конструкция готова, ее можно поднимать вверх. Заостренные концы стоек необходимо погрузить в землю и для большей устойчивости, закрепить досками.

Каждый кронштейн необходимо укрепить  на стенке при помощи простых  гвоздей. Теперь приступаем к укладке настила на кронштейны. Желательно, чтобы он был из доски 40х100 мм необходимой длины. На этом все! Можно подставлять лестницу, затаскиваем нужные  материалы и начинаем работать.

Сколько будет стоить строительные леса если сделать их самостоятельно? Всё будет зависеть от того какой выбран материал а также размеры лесов.

К примеру, если леса  будут иметь размеры 3метра длина, 2 высота и 40см ширина, то для их изготовления понадобится:

  • 36 погонных метров бруса, чтобы изготовить стойки 150х25 мм;
  • 6 погонных метров обрезной доски 200х40 мм для настила.

Исходя из данных размеров, можно узнать стоимость на материалы и будет известна общая сумма. Конечно же, ее стоимость также будет зависеть от того, в каком регионе будут покупаться материалы, однако разница в целом будет небольшая.

Размеры трубчатых инвентарных лесов

Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.

Характеристики инвентарных высотных приспособлений рамного типа:

РАМА С ЛЕСТНИЦЕЙ Из 42 мм стальной трубы с флажковыми замками. Высота/ширина: 2×1 м Между собой соединяются труба в трубу. Окраска: порошковая Цвет: серый Цена: от 815 руб.
ДИАГОНАЛЬ Сдвоенная диагональная связь (крестовина), устанавливается со стороны «улицы» в шахматном порядке (через ячейку) Длина: 3,3 м Окраска: порошковая Цвет: серый Цена: от 370 руб.ДЕРЕВЯННЫЙ НАСТИЛ Деревянный щит, укладывается на ригель настила. Размер: 1х1 м Цена: 470 руб.
ГОРИЗОНТАЛЬ Горизонтальная связь, устанавливается со стороны «фасада» в каждую ячейку Длина: 3 м Окраска: порошковая Цвет: серый Цена: от 185 руб.КРОНШТЕЙН Г-образный (анкер) Для крепления лесов к стене (анкерный болт в комплект не входит) Цена: 80 руб.
ОПОРНАЯ ПЯТА Металлическое изделие. Применяется для того, чтобы узкие трубы лесов под нагрузкой не проваливались в мягкий грунт или деревянные подкладки. Цена: 80 руб.РИГЕЛЬ 2 металлические балки, которые цепляются за верхнюю перекладину рам. Цена: от 650 руб.
Параметр/маркаЛРСП-30ЛРСП-60ЛРСП-100
Диаметр трубы, мм424248
Толщина стенки трубы, мм1,523
Максимальная высота, м306040
Подъем секции, м222
Длина секции, м22 или 32 или 3
Ширина прохода, м0,9760,9760,976

Штыревые сооружения имеют свои параметры:

Параметр/маркаЛШ-50ЛСПШ-2000Э-507
Диаметр трубы, мм484857
Максимальная высота, м504060
Подъем секции, м222
Длина секции, м1,52,52
Ширина прохода, м11,61,6

Размеры инвентарные строительных сооружений:

Параметр/маркаАтлантРадианВМА 700 П/4
Диаметр трубы, ммсталь 42сталь 42алюминий/-
Высота вышки, м4,253,1
Рабочая высота5,25,84,1
Размер площадки, м2х22х0,82х0,7
Размер секции1х21,2х0,92х0,7

Оборудование и материалы

Для изготовления деталей конструкции понадобится организовать производственный процесс, который не обойдётся без закупки специального оборудования.

Рассмотрим какое именно нужно оборудование:

  • аппараты для проведения сварочных работ;
  • ленточные резаки для металла;
  • специальные ванны для оцинковки деталей;
  • лебёдки;
  • грузовики для осуществления перевозок.

Тут из вариантов можно рассмотреть участки на окраине города, потому что обычно цена за аренду намного ниже.

Также можно обойтись без собственных автомобилей для доставки и предоставлять прокат и продажу строительных лесов с самовывозом.

Советуем статью: Производство древесного угля как бизнес.

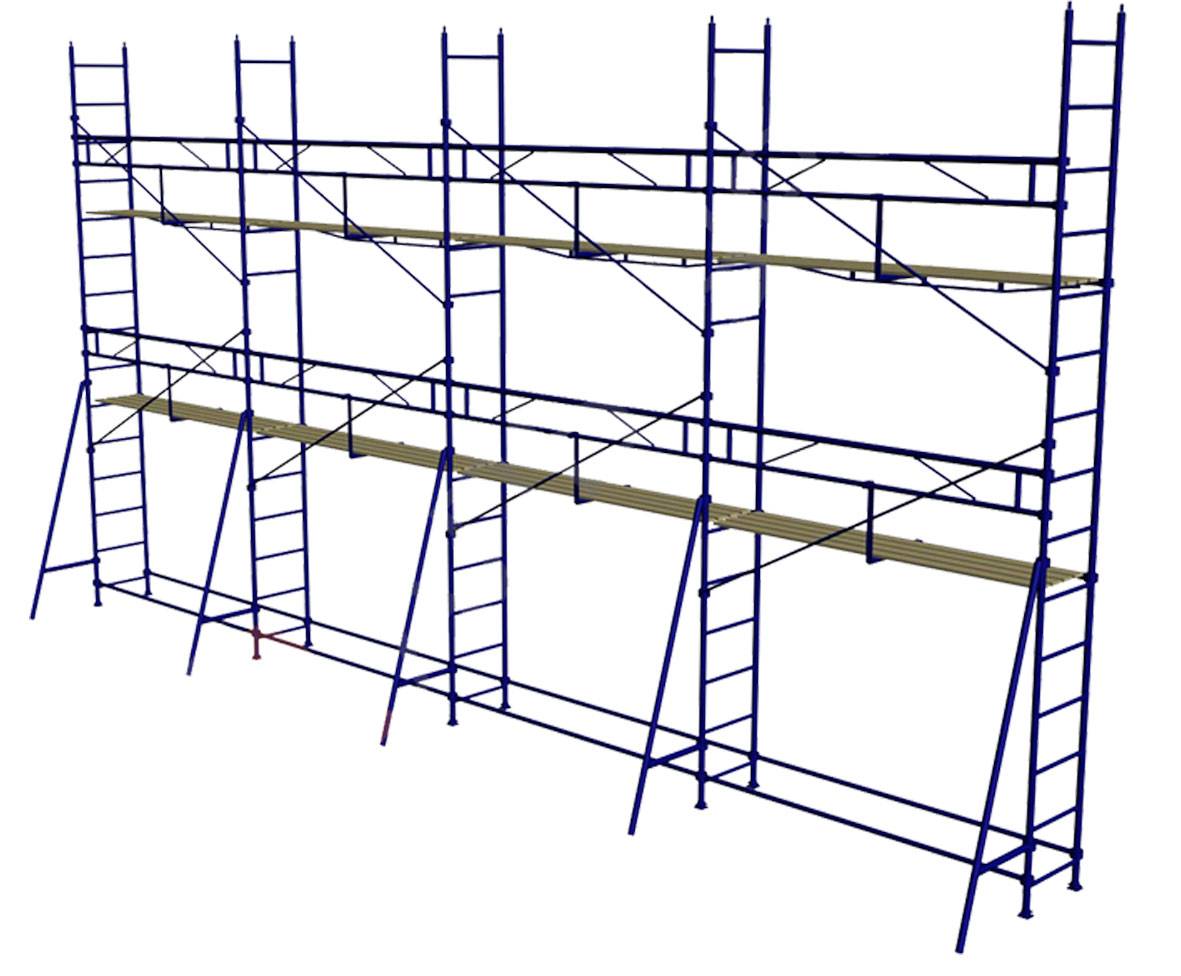

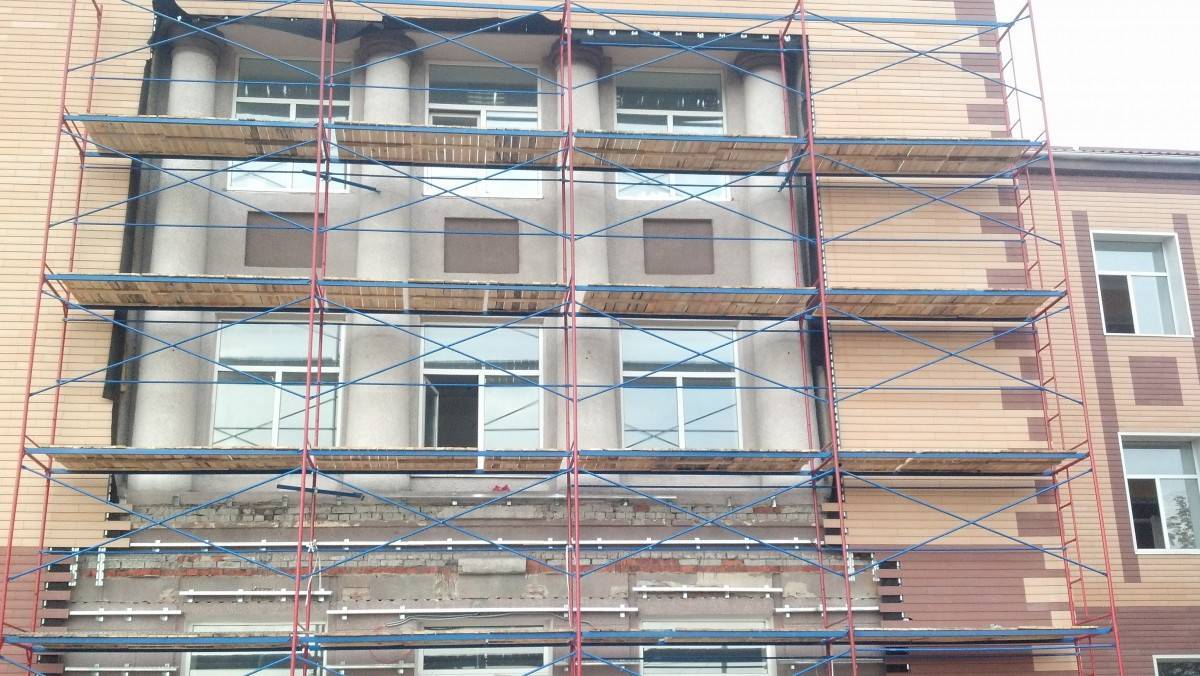

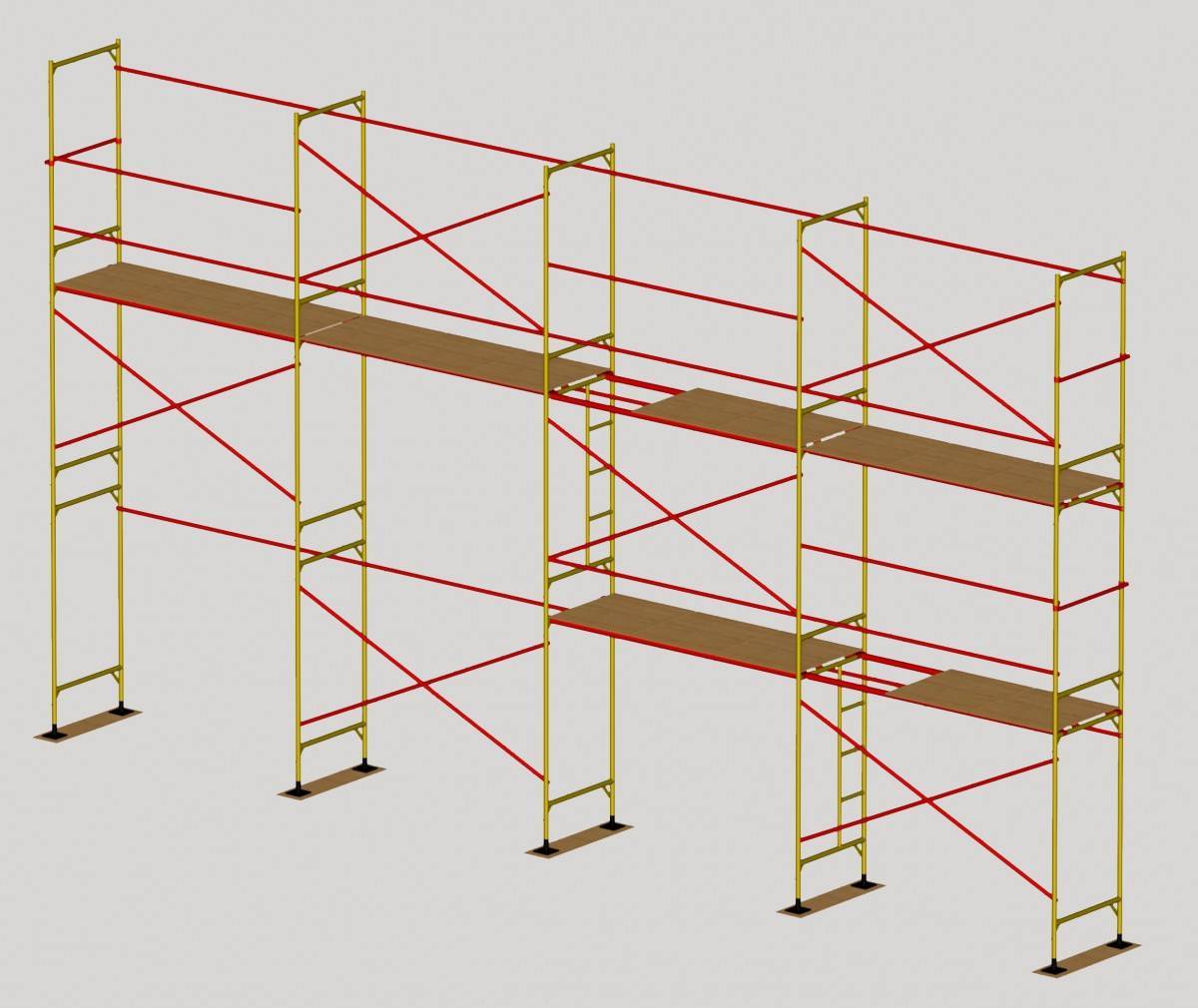

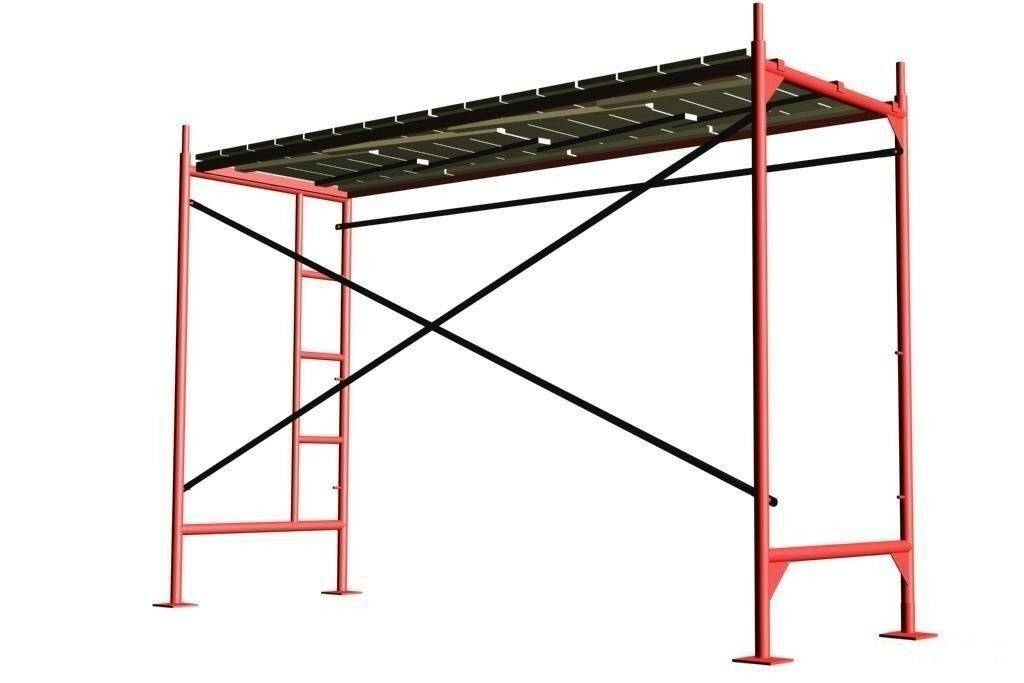

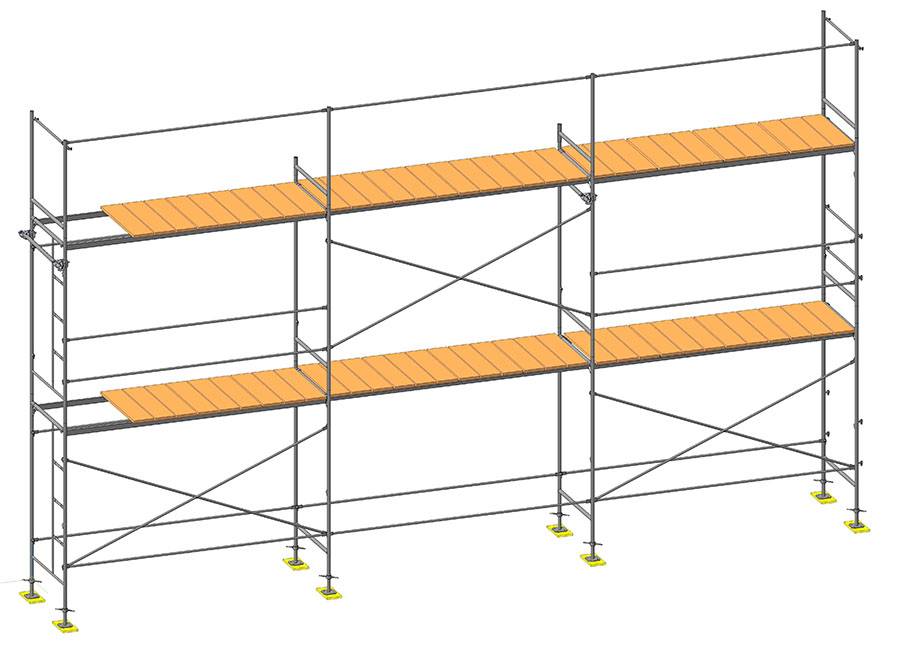

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям)

Маркировка лесов рамного типа включает в себя буквенную аббревиатуру ЛРСП (либо ЛСПР), что означает (с перестановками отдельных слов) «леса стоечные приставные рамные». После чего следует число. Оно может обозначать предельную осевую нагрузку на леса в килограммах (и тогда будет трёхзначным: например, ЛРСП-200 допускает нагрузку не более 200 кг), а может указывать и предельную высоту фасада, к которому может присоединяться конструкция (в частности, леса ЛРСП-60 рассчитаны на высоту в 60 метров).

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

Остальные технические характеристики лесов линейки ЛРСП составляют:

  • Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
  • Вертикальный размер каждого яруса, мм – 2000;
  • Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
  • Ширина каждой секции, мм – 1000;
  • Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.

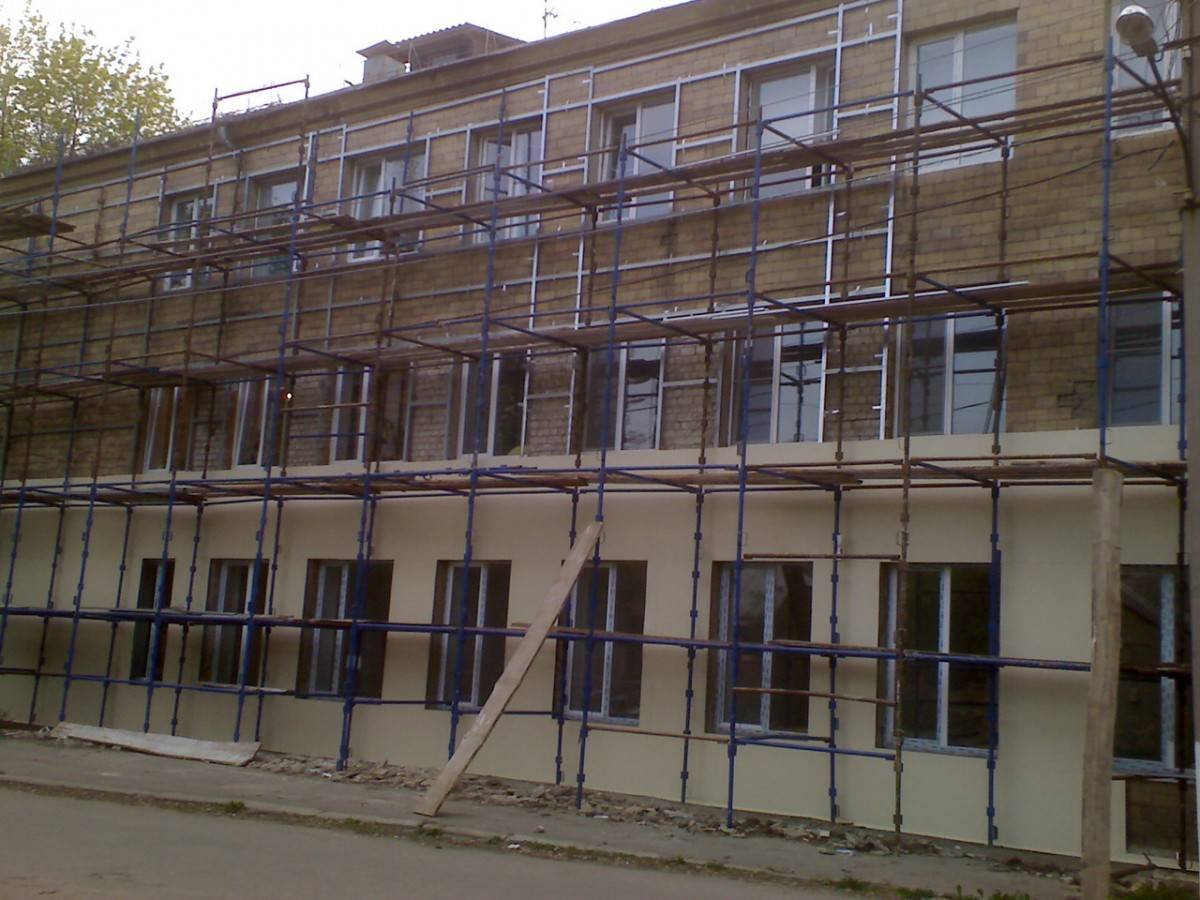

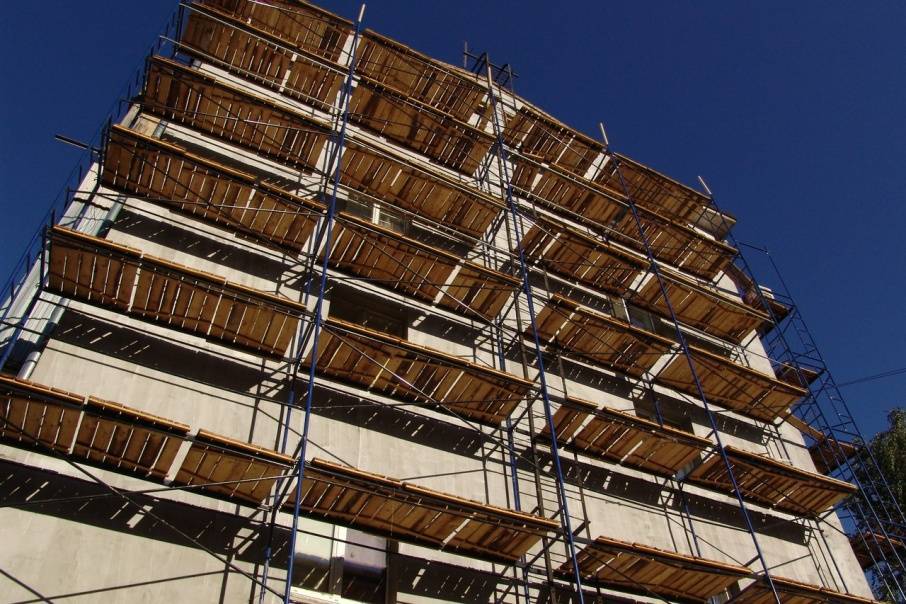

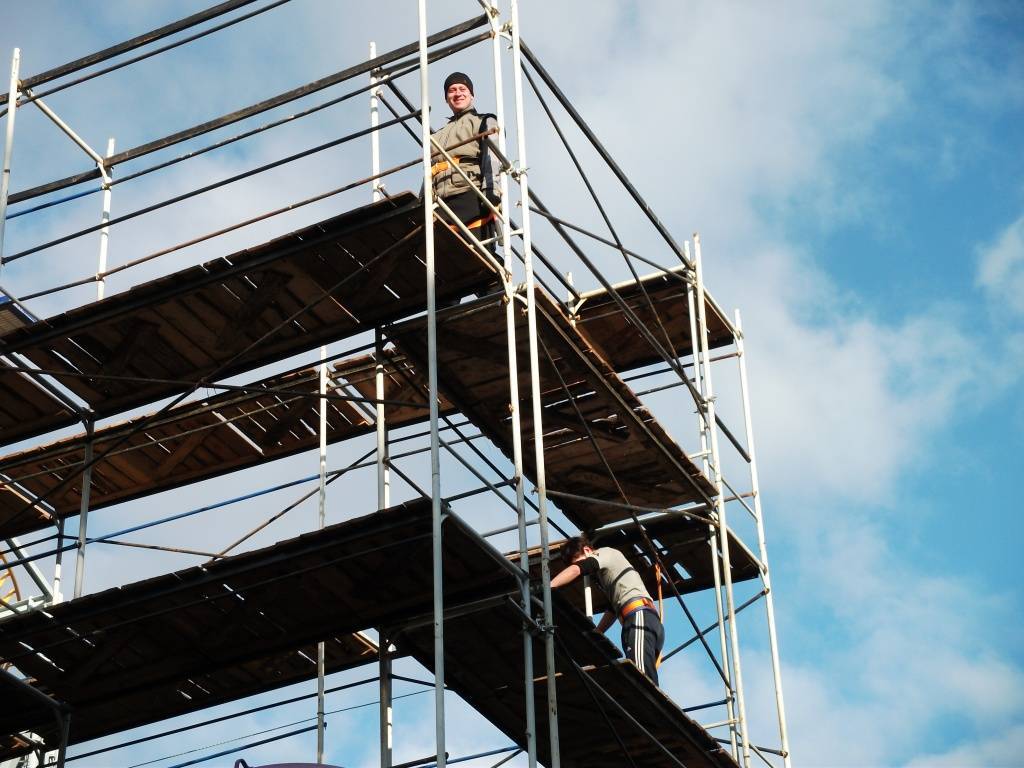

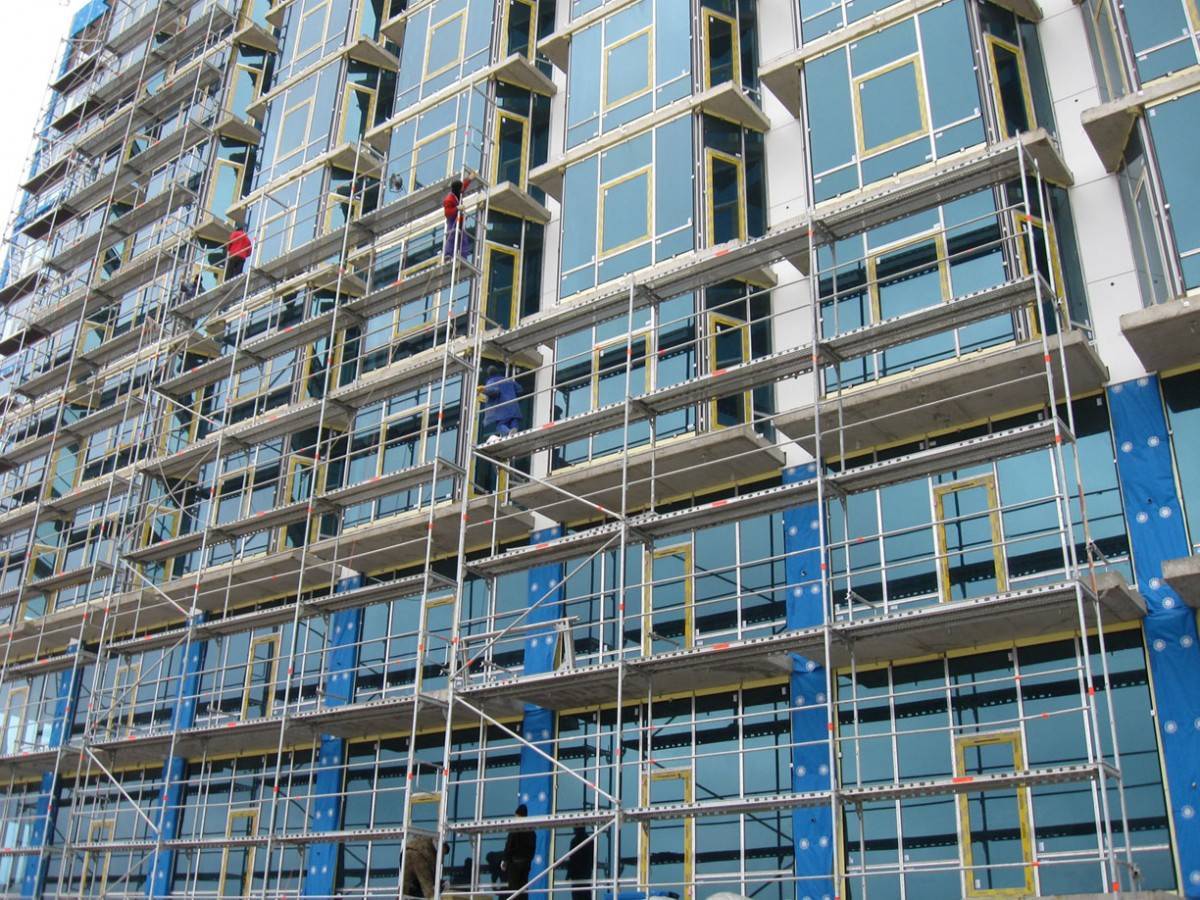

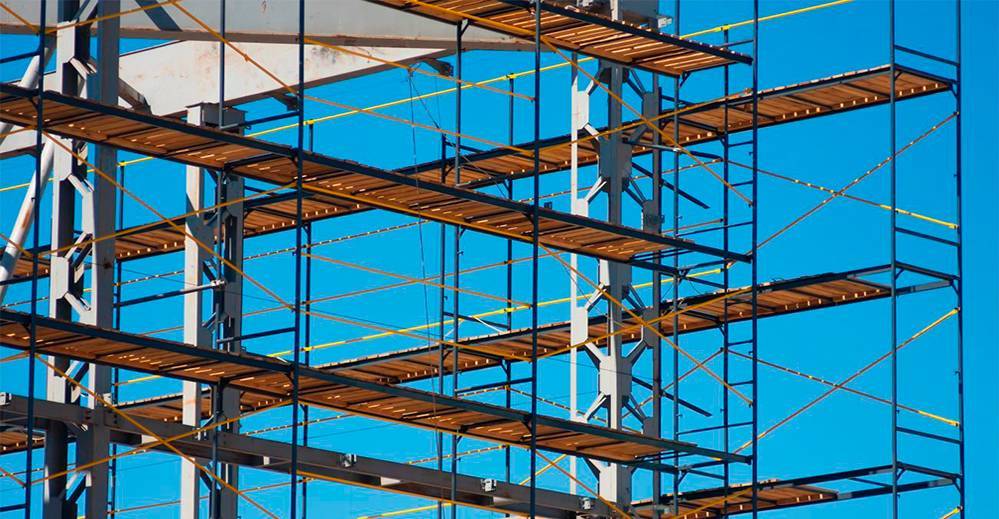

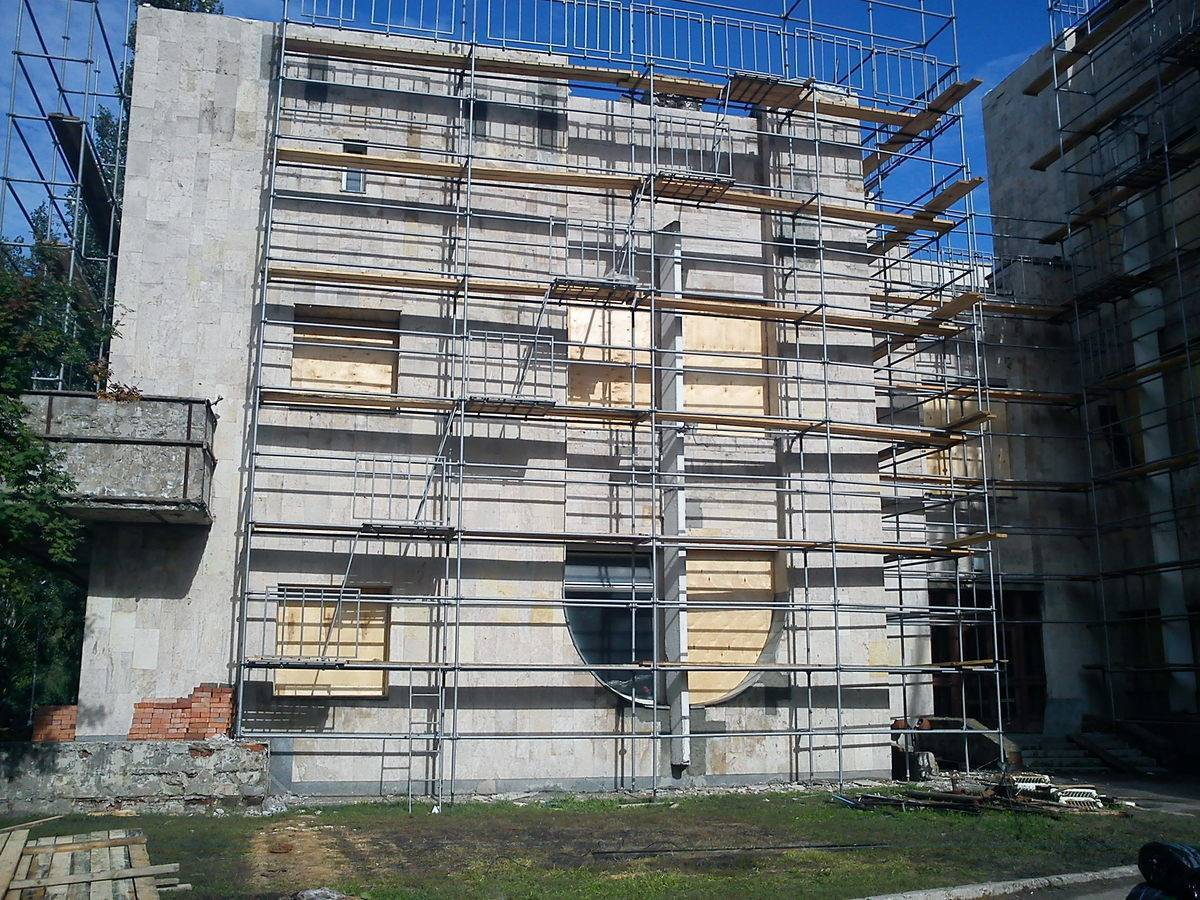

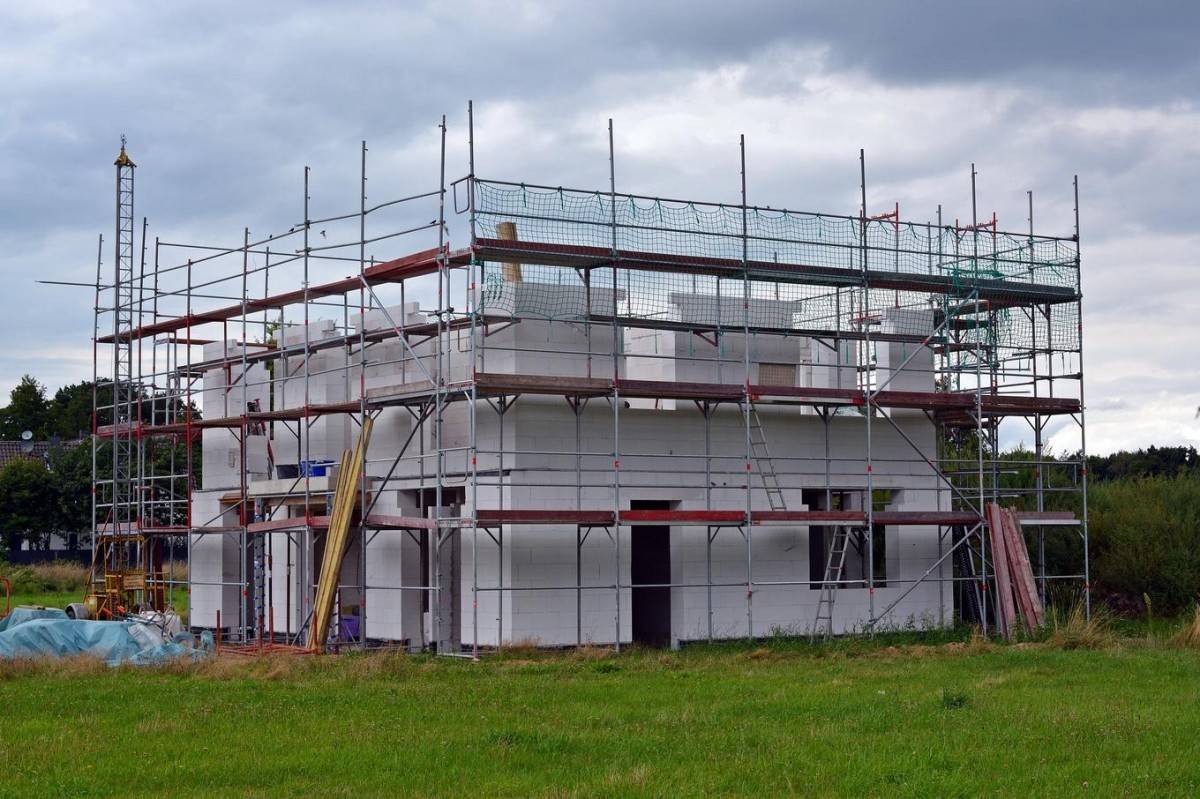

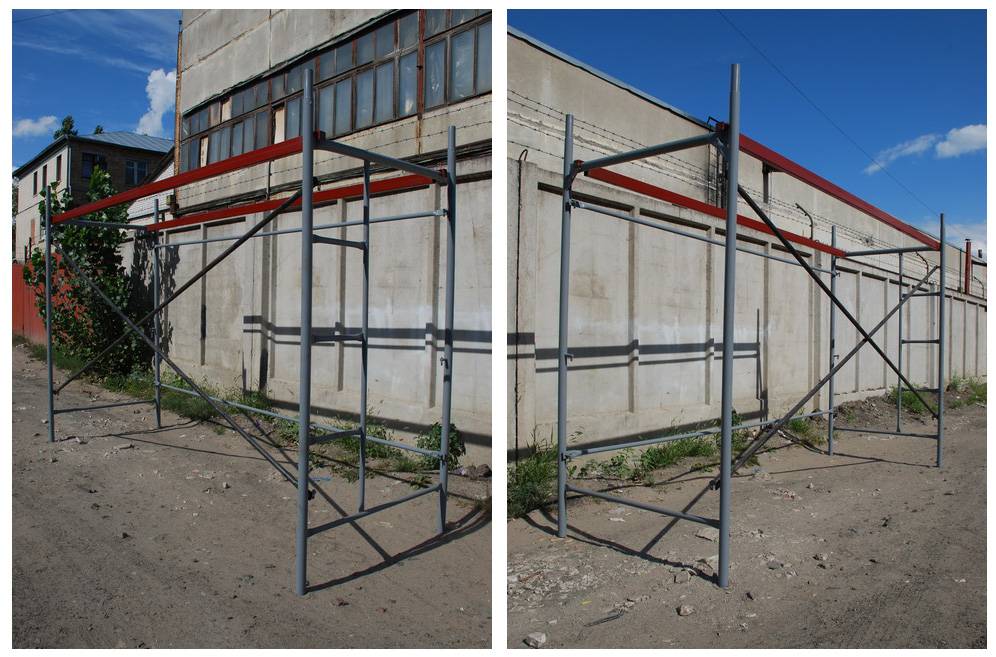

Фото строительных лесов

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Обзор топовых виброреек
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Хорошая ручная лебедка
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Слесарные тиски
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Какие бывают строительные отвесы
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Нужна ли регистрация?

Согласно действующего законодательства, любая предпринимательская деятельность должна быть зарегистрирована в государственных органах.

Предприниматель в свою очередь имеет право выбора системы налогообложения (зависит от его дохода и количества сотрудников, если они будут) и системы управления – ИП или ООО.

Чтобы всё было легально, потребуется ежемесячно отчитываться перед налоговой службой о своих доходах и платить подоходный налог. Его размер будет зависеть от выбранной системы подсчёта налогов.

Документы для начала бизнеса:

  • Свидетельство о регистрации ИП или ООО.
  • Бизнес-план.
  • разрешение от пожарной и санитарной службы, поскольку придётся арендовать помещение.

Советуем статью: Производство макарон как бизнес.

Особенности металлических лесов

Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.

Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.

Промышленность выпускает конструкции из металла нескольких видов:

  • штыревые;
  • хомутовые;
  • рамные;
  • клиновые.

В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.

Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.

Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.

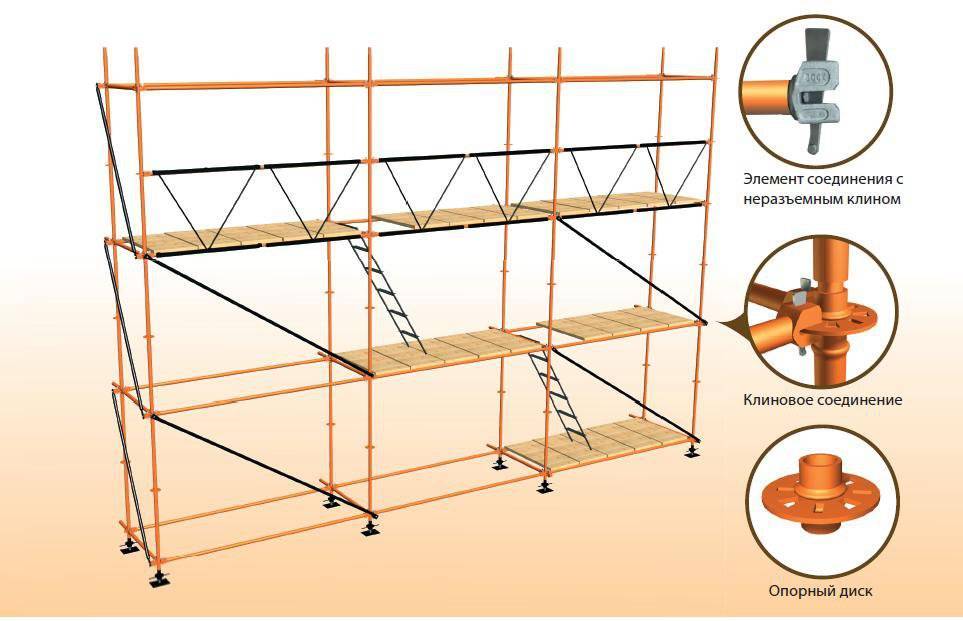

Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.

Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

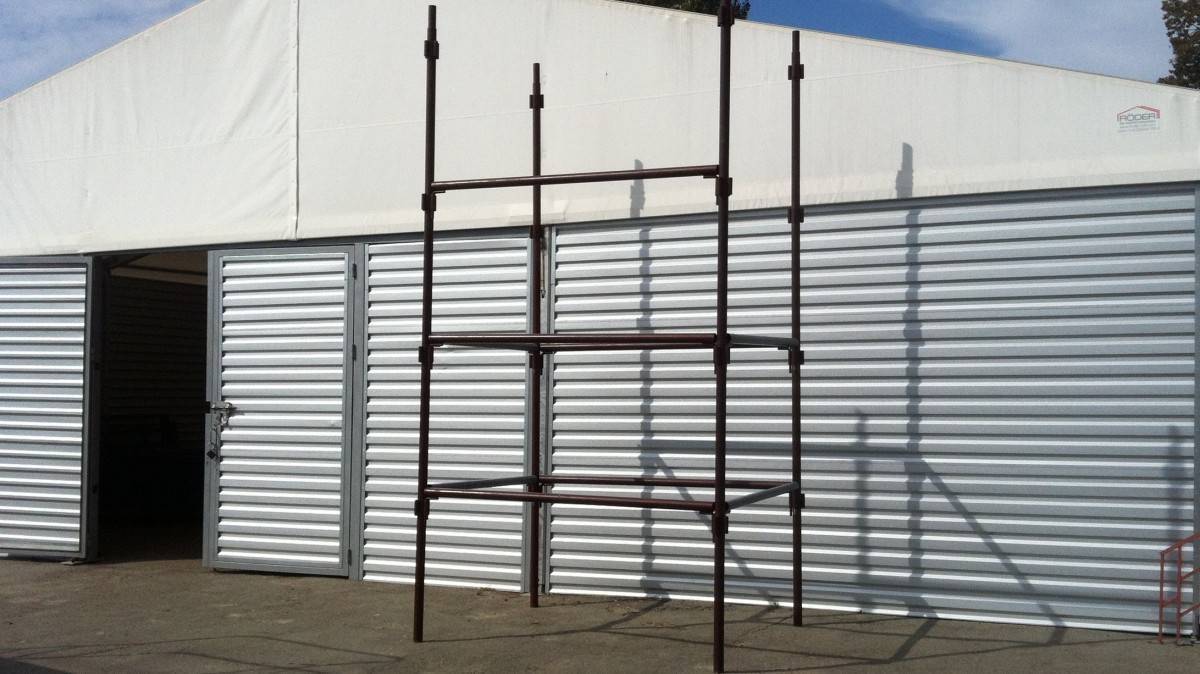

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.


Схема сборки строительных лесов штыревого типа.

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

  • ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
  • ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
  • Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Металлические строительные леса

Если же Вы хотите сделать что-то более долговечное или Вам леса нужны для чего-то более, нежели частное применение. То можно соорудить разборные строительные леса из труб своими руками. При необходимости их можно перевозить и хранить в сарае.

Подготовьте такие материалы:

Посмотрите еще здесь!
  • Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)

  • Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

  • Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

  • Трубу с квадратным сечением 30*30 мм, длинной – 1,5 м (это для стоек);
  • Трубу с диаметром 15 мм (это для распорок поперечных и диагональных);
  • Трубу с квадратным сечением (профильную) 25*25 мм (это для переходников);
  • Доски для настила.

Приступаем к сборке:

  • Трубу для диагональных перегородок режем по 2 м, а поперечные (боковые) по 96 см.
  • Берём 2 трубы для стоек и свариваем их между собой, используя поперечные перекладины. Шаг должен быть 30 см. Поступаем таким образом со всеми стойками.
  • В диагональных перегородках расплющиваем концы молотком. Делаем на концах отверстия для болтов. В стойках, на местах крепления, это тоже надо сделать.
  • Займёмся переходниками. Берём подготовленную трубу и режем на куски по 25-30 см. К этим отрезкам, посередине, привариваем кусочки (по 6-8 см), трубы диаметром 30 см.
  • Соединяем перекладины болтами, устанавливаем настил, собираем конструкцию с помощью переходников. Шлифуем и красим.

Саморезы и гвозди

Сомнения в выборе крепежных элементов вполне понятны. Гвозди удобно забивать, они обеспечивают прочность строительным лесам, потому что обладают некоторой гибкостью, позволяющей амортизировать нагрузку. Неудобство заключается в том, что строительную конструкцию практически невозможно разобрать, не повредив древесину.

Саморезы в этом отношении удобны, их можно выкрутить без повреждения деревянных поверхностей, но они характеризуются большой хрупкостью. Черные саморезы из закаленных стальных сплавов при ударах или просто под тяжестью могут ломаться.

Если своими руками на участке хозяин работает часто и древесина понадобится в максимально целом виде, можно использовать анодированные саморезы, а для уверенности забить всего по два или три гвоздя в местах соединений лесов на всякий случай, для страховки.

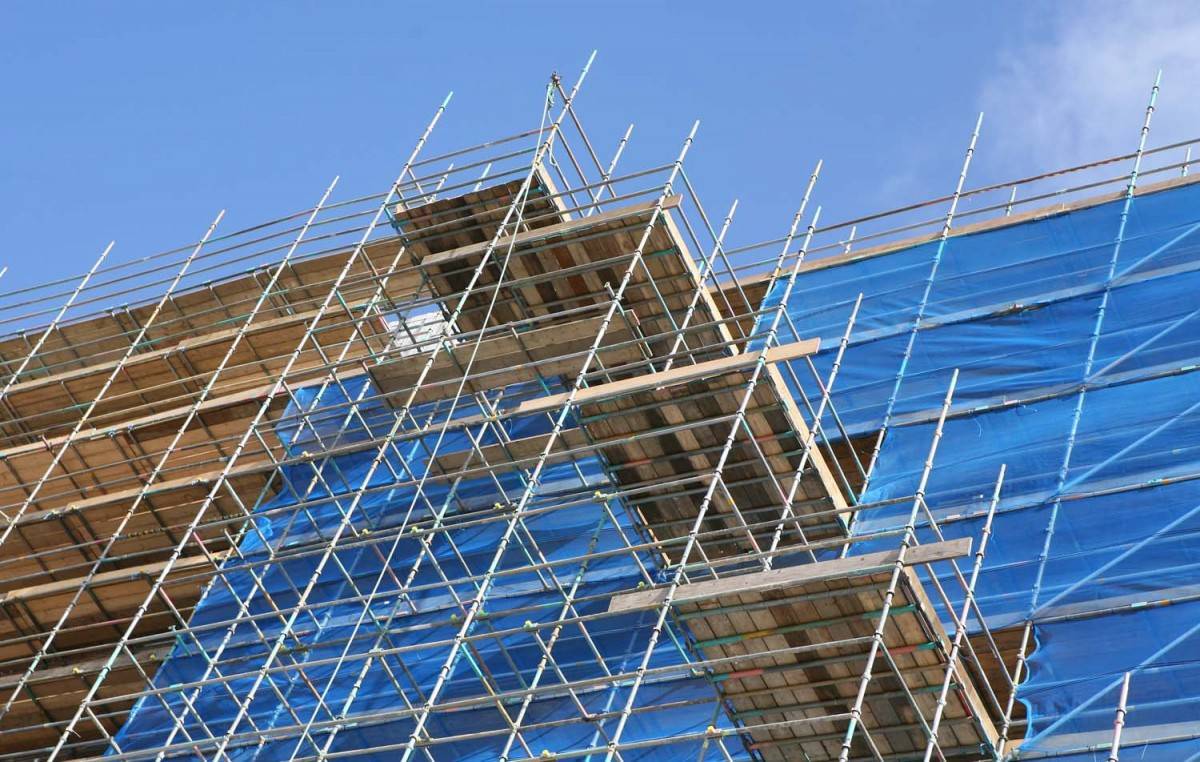

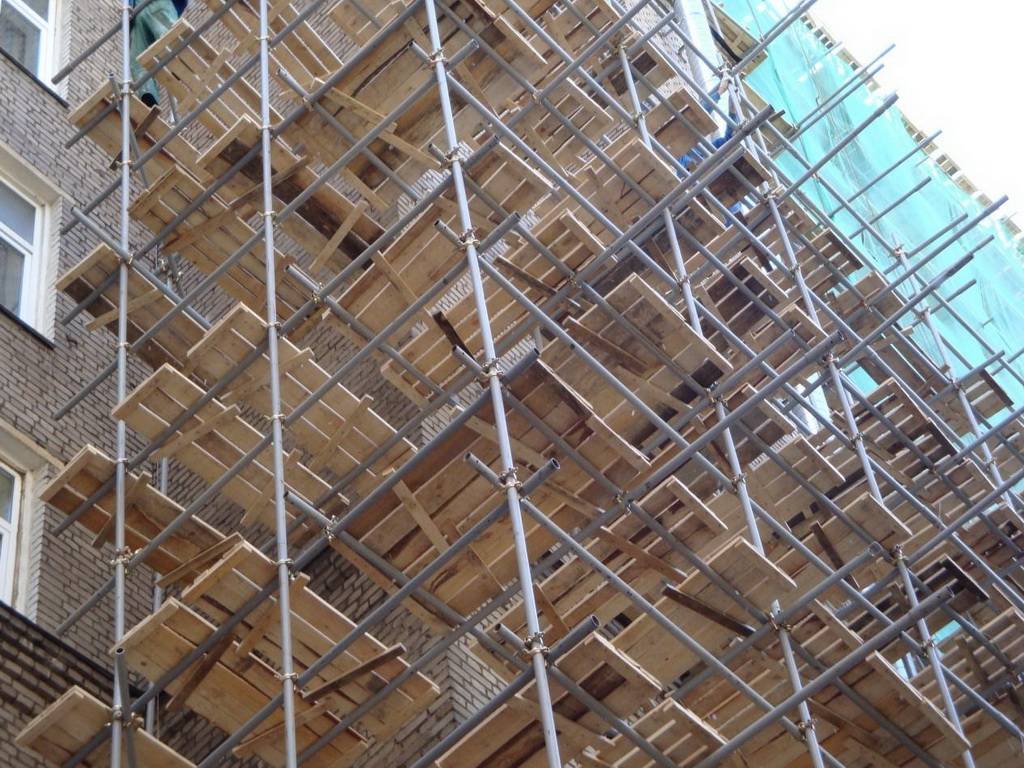

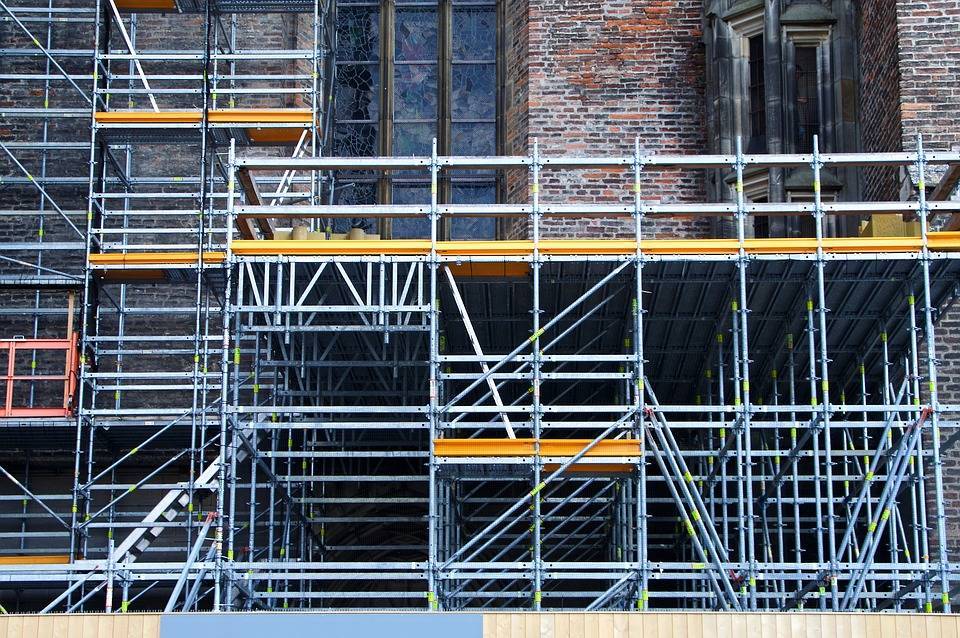

Хомутовый вид строительных лесов: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Обратите внимание! При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации. Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью

Однако это самый сложный в монтаже и разборке вариант лесов

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.


Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию.

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Обратите внимание! Хомутовые леса рекомендуется использовать для создания сцен и трибун

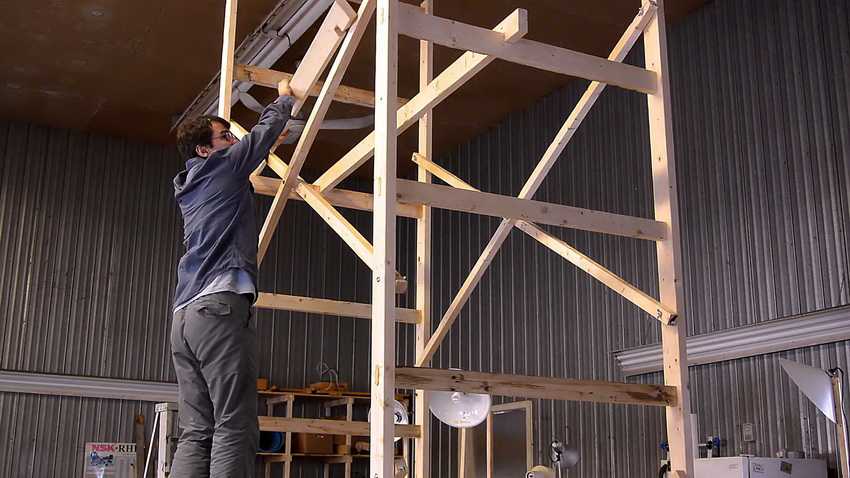

Как сделать деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.


При необходимости строительные леса можно соорудить из имеющихся под рукой досок.

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м

Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

Обратите внимание! При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.


Схема сборки деревянных строительных лесов своими руками.

Обратите внимание! Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию. Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости

Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.


Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке.

Передвижные подмостки и вышки-туры

Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.

Основные параметры вышек-туров:

•    максимальная высота вышек – до 22 метров;

•    ширина 13, метра;

•    рабочая площадка 2,2 кв2;

•    длина 2,5 метра;

•    максимальная нагрузка 200кг/м2.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

  1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
  2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
  3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).


Вариант чертежа для создания строительных лесов из металла своими руками Источник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Строительные леса из дерева

Дерево является одним из первых материалов. Именно из дерева сооружали первые леса в виде подмостков. В странах Азии леса выполняли из стволов срубленного и высушенного бамбука. Однако они уступают по прочности деревянным.

Сегодня доски тоже используют в качестве лесов-подмостей для отделочных работ на малой высоте, чаще всего в пределах частного дома.

Изготовление своими руками из дерева

Для подмостей берут полуметровые обрезки доски (пятидесятки) 150х50 мм и отрезки тонкой доски, например, 25х100 мм. Этих размеров доски достаточно, чтобы выдержать среднестатистического человека и материалы, которые он использует для ремонтно-строительных работ. Из тонких досок формируют горизонтальный настил.

Для опор или, как их называют слеги, берут более толстые и длинные доски пятидесятки. Из толстой доски сколачивают треугольники, они служат опорами для подмостей. После опоры обшиваются тонкой доской.

Каких размеров должен быть опорный треугольник? Необходимо учитывать то, что стоящему на них должно хватать пространства. И, ко всему, не должно быть отрыва от стен под действием любого веса. Поэтому длину подмостей выбирают в промежутках от 400 до 500 мм.

Подпорки крепят к опорам под острым углом, для этого следует правильно рассчитать их длину. Верхний конец слега обрезают под таким углом, чтобы его можно было вставить внутрь треугольных опор. Нижний конец заостряется для хорошего закрепления в грунте.

Когда леса-подмостки ставят на объект, то вертикальную сторону опор прибывают к стене. Гвозди при этом не забивают по самые шляпки, чтобы после окончания работы можно было их вынуть.

Потом собирают горизонтальный настил. Доску укладывают плотно и прибивают гвоздями к опорам (теперь гвозди вбивают уже до упора).

Затем строительные леса-подмостки проверяют на устойчивость. Для избегания потери равновесия деревянных лесов, их не выводят на высоту выше 7 метров.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
