Стропильная система двухскатной крыши: конструкция и узлы

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
Выше крыша – больше чердачное пространство, а соответственно и полезное
Стандартный шаг между стропилами 60 см между осями последних
Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
Стропила и опоры допускается наращивать
Чем длиннее используемая доска, тем больше нужно развязок и ригелей
На соединительные узлы действует две основные силы: на сдвиг и на отрыв
Стропило надёжней держится, если в нём сформировать посадочное место
Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

болтовые шпильки, заранее зафиксированные в стену
анкерные болты, закрепляемые непосредственно по месту
металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная, – то формируют временный прогон из 50й доски.

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Монтаж покрытия и теплоизоляции

Монтажу финишного покрытия предшествует установка теплоизоляции. Установку теплоизоляционного пирога я начинаю после монтажа нижней обрешетки, на которую настилаю пароизоляцию с перехлестыванием полос. Стыки пленки проклеиваю скотчем. Теплоизоляционные маты, на основе базальтовой ваты, устанавливаю в пространство между стропилами. Приходится следить, чтобы не было щелей и зазоров между стропилами и теплоизолятором.

Верх теплоизоляции покрываю гироизолирующей пленкой. Её монтаж ведем снизу вверх параллельно с контробрешеткой и обрешеткой, на которую опираюсь.

Вообще, для монтажа кровельных материалов снаружи ската, я изготавливаю лестницу, которую закрепляю вдоль на коньке. Лестница перемещается впереди фронта работ. Второй человек перемещается по устанавливаемой обрешетке.

Обрешетка монтируется в зависимости от кровельного покрытия, которое устанавливаем после монтажа всей конструкции. Перед установкой финишного покрытия монтирую водосток на торцевой стороне ветровой планки, которую креплю к торцу стропильных ног.

Любое финишное покрытие начинаю монтировать снизу вверх по стропильной системе. Конструкция двухскатной кровли тем хороша, что материал используется практически без отходов, так как скат имеет прямоугольную или квадратную площадь. Перехлест листов материала выполняю согласно рекомендациям. Для шифера он 10 – 12 см. Но стоить иметь в виду, что чем меньше угол ската, тем больше перехлест. Это необходимо для того, чтобы предотвратить капелярный поток влаги, который идет снизу вверх.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
лежень в виде горизонтального бруска, нужен для распределения нагрузки;
свес крыши, который защищает стены здания от влаги, предотвращая потёки;
обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

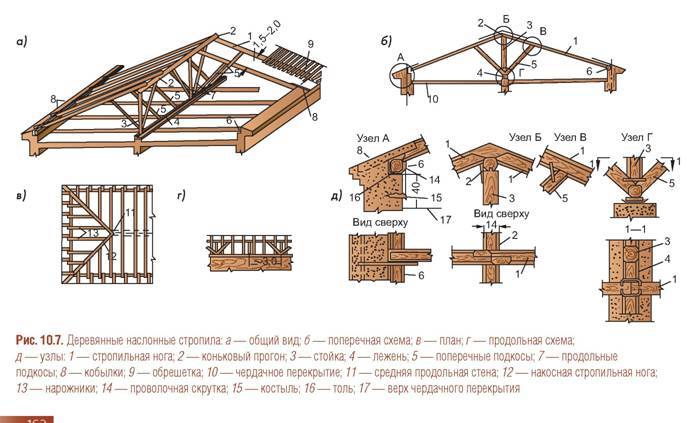

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Важные термины

Стропилины — несущая часть кровли из наслонных стропильных ног, подкосов и стоек установленнных вертикально, которые опираются на мауэрлат.
Стропильная нога — одна стропилина.
Мауэрлат — опора для стропилин, горизонтальный брусок, расположенный на поверхности стен, распределяющий на них одинаковую нагрузку кровли с погодными осадками.
Затяжка — горизонтальная балка, объединяющая стропилины; освобождая их от действий в горизонтальном направлении силы, придаёт кровле стойкость.
Бабка — отвесная опорная деталь для упрочнения стропилин, нижней частью опирается на затяжку, верхняя — является опорой для стропилин.
Распорка — брусок, вставленный между бревнами, чтоб мешать их соединению.
Подкос — наклонный брусок, поддержует перекрытия и кровли (горизонтальные элементы балки), опираясь на детали стоящие вертикально (стойки и колонны).
Конек — верхняя горизонтальная балка, образовываемая соединением скатов крыши.

Узлы соединения системы кровли разделяют на три относительные группы:

узел соединения ног и мауэрлата,
узел соединения ног и компонентов древесной фермы чтобы придать жесткости и надежности систем,
узел стыкования частей стропилин для их удлинения.

Вариант соединения стропилин и мауэрлата бывает твёрдым и скользящим.

Узел соединения систем нельзя делать жёстким абсолютно всегда: от условий погоды древесина может разжиматься и сжиматься, и при твёрдом соединении систем наслонных конструкций есть риск деформирования стен несущих из-за появления на них больших распорных нагрузок.

Чтобы получить твёрдый узел соединения, используют:

устройство врубки на стропильной ноге: врубка изготавливается глубиной не больше 1/3 высоты дощечки; стропило упирается в мауэрлат и крепится гвоздками: 2-мя, вбитыми под угол друг к другу с боков стропилины, и одним гвоздем, вбитым вертикально.
нашивка подпорного бруска на стропильную ногу: к стропильной ноге подшивается метровый брусок, и им нога упирается в мауэрлат, с боковой стороны, чтоб не сдвинуться в сторону, стропильная нога закрепляется уголками из металла.

Узлы опирания наслонных стропилин

Конструкция скользящих узлов соединения используют в системах наслонных стропилин. Висячие стропилины используют для строительства крыши строений из бревна оцилиндрованного, в каких стропилины имеют упор на коньковый прогон, несущие стены распорных нагрузок не несут, и поэтому и не просят скользящего крепежи.

После постройки систем древесных наслонных ферм крыша на протяжении пару лет оседает, ферма при этом располагается в многократном движении, и поэтому твёрдые крепежи могут деформировать стены. Перед соединением стропилин в узлах крепежи узел получает некую свободу движения такими вариантами.

На стропильной ноге делается упирающийся в мауэрлат запил. Дальше нога крепится гвоздками: два гвоздя наискось в мауэрлат с двух сторон стропилины и одним — в мауэрлат сверху вертикально (или пластинами из металла с отверстеями для гвоздей) и скобками.

Стропило спускается за границы стены и уголками из металла крепится на мауэрлат.
Использование конструкций из металла крепежи с названием «салазки».
Стропильная нога упирается в мауэрлат абсолютно всегда, но и стропило, и мауэрлат могут перемещаться относительно друг друга, если появляется такого рода потребность.
Для сокращения риска сноса наслонных кровель штормовым ветром подкосы, бабки и распорки соединяют с скобами стропилами и висячими хомутами, а ноги — проволочным скрутками.

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие

Поэтому сила прижима листа должна быть точно отрегулирована

В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Стропильная система для двухскатной крыши своими руками

Проще всего выполнить монтаж системы с висящими стропилами — древесины расходуется меньше и по времени все происходит быстрее., т.к. сборку можно выполнить на земле. Поэтапную технологию можно представить так:

Монтируют мауэрлат параллельно будущему коньку заподлицо с поверхностью стены, прикрепляя его к несущей стене с шагом не более 12 см. Перед монтажом его пропитывают антисептиком. Если стена толще мауэрлата, то брус снаружи закладывают кирпичами, заизолировав древесину рубероидом в 2 слоя. Надежность системы при этом повышается.
Устанавливают балки перекрытия. Сечение их зависит от габаритов строения. Вначале закрепляют 2 балки по краям, затем размечают места установки остальных при помощи рулетки. Крепят балки гвоздями к мауэрлату, выравнивая их по горизонтали.
Укладывают поверх балок временный настил.
Устанавливают по центру строения стойки, закрепляя их распорками. Высота их равна длине стен от пола до верхней кромки мауэрлата.
Выполняют установку конькового бруса из доски 15 х 5 см.
Собирают из стропил треугольник. Для определения размеров один конец доски прикладывают к балке, а другой к коньковому брусу. Наносят контрольные линии, затем отпиливают лишнее.
Примеряют шаблон и делают его копии в нужном количестве.
Выполняют монтаж стропил: устанавливают первое и сразу закрепляют противолежащее. К балке крепеж осуществляют при помощи скоб или металлических уголков, а к коньковому брусу — с использованием гвоздей. Стропила верхней частью должны упираться в конек, а низом — в мауэрлат. Если так не получается, используют дополнительную деталь, называемую подпятником.
Устанавливают под стропила ригеля, располагая их горизонтально и вертикальные стойки.

При монтаже системы двухскатной крыши стоит заранее позаботиться и о финальных материалах покрытия: кровле, утеплителе и гидроизоляции

Элементы стропильной системы

В зависимости от вида кровли, конструктивные элементы разнятся. Без знания о назначениях каждого, устроить надежное покрытие дома – невозможно. Разберем подробно:

Мауэрлат

Основа стропильной системы. Представляет собой брус сечение не меньше 150 мм, или двутавровый швеллер, если конструкция крыши металлическая. Располагается на несущих стенах объекта. Его назначение – распределять нагрузку системы равномерно по всей конструкции дома.

Нога стропильная

Конструктивная основная единица системы. Вкупе с другими образует систему фермы – усиления прочности всей кровли. Изготавливается из деревянного бруса, не уступающему в сечении мауэрлату или профильных труб.

Стойка стропильная

Вертикальный брус или трубы. В зависимости от варианта двускатной крыши стойки могут располагаться по центру и/или бокам. Принимают часть веса всей стропильной системы, оттого и величина сечения – 150 мм.

Прогоны стропильные

Горизонтальные балки, укладываемые на стойки и под конек для поддержки стропильных ног. Обеспечивают конструкции жесткость и снимают напряжения ферм.

Затяжки и подкосы

Соединительный брус для стропил. Действие аналогично – снятие напряжение бруса или металла и придание конструкции жесткости.

Лежни

Установочная опора для стоек и подкосов. Чтобы надежно соединить эти два элемента, требуется брус большого сечения – 150 мм или толстостенная труба внушительного диаметра.

Обрешеточный брус

Элементы, настилаемые перпендикулярно на стропила. Служат для установки выбранного кровельного покрытия и создания многослойного защитного пирога. Сечение небольшое – 40–50 мм.

Если задуманная конструкция крыши изготавливается из деревянных брусьев, следует внимательно отнестись к качеству древесины при приобретении – брус не должен иметь вкраплений сучков, быть изготовленным из мягких пород дерева.

Также древесина должна иметь естественную влажность, иначе начнет сохнуть прямо в конструкции системы, растрескиваясь, деформируя модель кровли, лишая ее надежности и безопасности.

Как влияет угол наклона на длину стропильных ног

Имея оптимальный угол наклона крыши строителям надо рассчитать длину стропильных ног и высоту вертикальных стоек. Сделать это можно при помощи калькулятора. Рассмотрим пример расчета, так будет легче понять алгоритм действий. Как узнать интересующие параметры стропильной системы, зная угол наклона скатов?

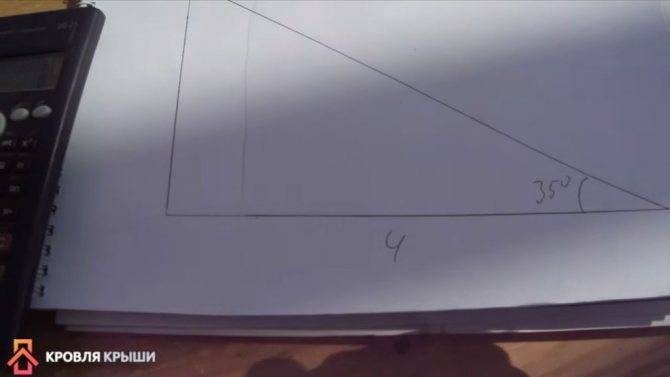

Шаг 1. Нарисуйте на бумаге прямоугольный треугольник. Горизонтальный катет должен равняться половине ширины дома. К примеру, если ширина строения 8 м, то длина катета будет 4 м.

Схема треугольника

Шаг 2. Умножьте длину катета на тангенс угла наклона крыши. Обе величины нам известны. Если угол наклона 35°, то второй катет имеет размер 2,8 м. Это высота вертикальной стойки стропильной системы. Теперь нужно вычислить длину стропил.

Умножьте длину катета на тангенс угла наклона крыши

Шаг 3. Разделите длину нижнего катета (4 м) на косинус 35°. В нашем случае длина стропильных ног буде равна 4,88 м. Если с косинусом работать сложно, то длину гипотенузы можно узнать с помощью теоремы Пифагора. Сумма квадратов катетов равняется квадрату гипотенузы.

Разделите длину нижнего катета (4 м) на косинус 35°

Указание размеров на чертеже

К полученному значению длины стропилины следует добавить размер свеса, он зависит от архитектурных особенностей строения.

Стропильная система по указанным вычислениям

Наращивание стропильных ног и свесы

Виды вальмовых крыш

Полувальмовая крыша. Распространенными являются способы установки голландской вальмы. Для нее характерны урезанные скаты, если имеются мансардные отсеки, в которых необходимо вырезать окна. Датская вальма отличается укороченным фронтом, на который ложится трапециевидный скат.

Четырехскатная вальмовая крыша. В его схеме четыре одинаковых по размерам ската. Подходит для квадратного помещения. Организована на четырех диагональных стропилах, с небольшим углом наклона (не более, чем на 30 градусов).

Американская вальмовая кровля. Конструкция подразумевает оптимизацию пространства под кровлей для увеличения мансардной комнаты.

Крыша с козырьком. Обычно такую конструкцию выбирают для дома с крыльцом. Отличается тем что поверх главной стропильной части выступает обрешетка для козырька.

Бесконьковая крыша. Если диагональные стропила сходятся (как в случае с квадратной формой кровли), конек не устанавливается. Такой тип системы относится к шатровому. Не требуется установка конька в симметричных купольных крышах.

Несимметричная вальмовая кровля. Если необходимо максимально оптимизировать пространство под крышей – применяется данный вид конструкции. Все скаты в ней имеют разные длины и углы наклонов. Очень сложная в реализации конструкция.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

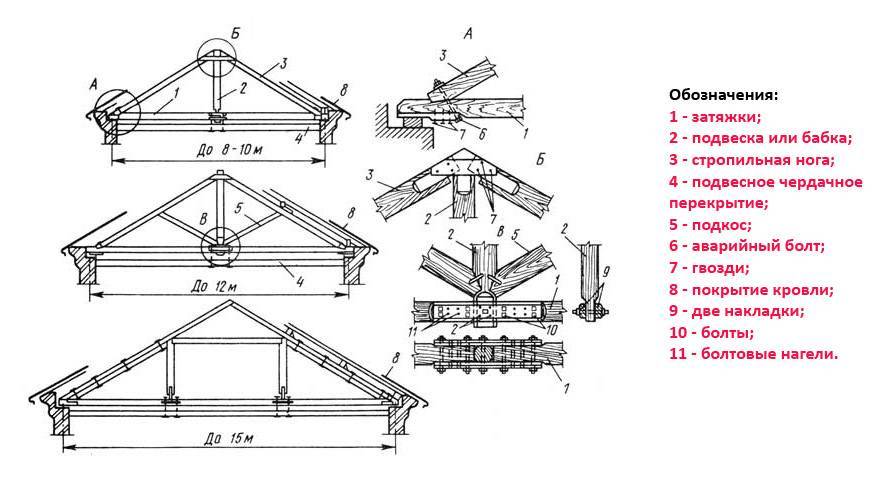

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

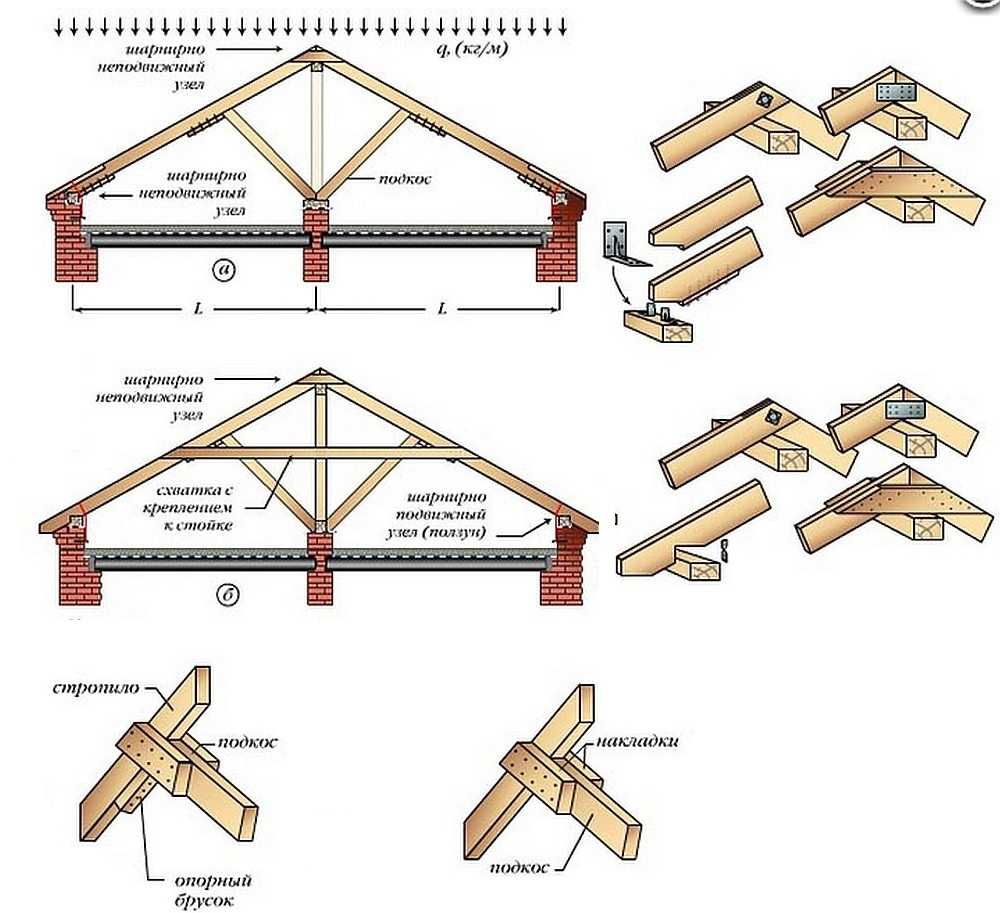

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системыНаличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

3 м – 40 на 150 мм;
4 м – 50 на 150 мм;
5 м – 50 на 175 мм;
6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

С зарубкой;
без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

На скобы (для деревянных построек);
При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Конструкция стропильной системы простой двухскатной крыши
