Технология возведения свайно-ростверкового фундамента

Оптимальное место расположения

Для надежной и длительной службы ростверкового фундамента, минимизации деформаций конструкции и максимального его соответствия госту, необходимо грамотно выбрать место для него относительно уровня почвы. Лучше располагать сваи вертикально (иногда допустим небольшой угол наклона на неровных участках). Рациональней всего обустраивать высокие или висячие ростверки над буронабивными опорными колоннами на высоте 0,1 м над уровнем земли. Считается, что такое расположение железобетонного ростверка помогает избегать деформаций конструкции и сохранит ее монолитность на длительный срок.

Возникающие теплопотери дома из-за свободных пространств под полом решаются устройством подпольных щитков или другого дополнительного утеплителя.

Монтажные работы своими руками

Первое, что следует сделать – это определиться с несущей возможностью почвы

Изучив большое количество фото схем, мы решили обобщить полученную нами информацию. Итак, перед вами пошаговая инструкция для строительных работ своими руками. Как и любая работа, данный процесс имеет подготовительный этап. Что вам нужно сделать изначально?

Первое, что следует сделать – это определиться с несущей возможностью почвы, так как нужно будет произвести точные расчеты.  По окончании этого действия необходимо приплюсовать эти величины напряжений и разделить на площадь свай опоры. Цифра, которая получится, в результате математических действий должно быть меньше, чем несущий признак.

Площадь территории нужно очистить своими руками от различной органики и мусора, а затем поровнять поверхность почвы. По завершении данных работ, расставляем точки углов дома и фиксируем все граничные линии. Последующим действием будет разметка локаций для свай, которые определяются путем вычисления. Далее производятся земельные работы, которые инструментами делаются своими руками.

Правила установки столбов

Земляные ямы необходимо делать инструментом – буром

Многими специалистами выходятся различные фото схемы данного процесса, пишется большое количество строительной литературы. На основе существующей информации вы вывели для вас руководство по работе над установкой столбов. Земляные ямы необходимо делать инструментом – буром. Стоит отметить, что выбор технологии зависит от вида фундамента. Общим действием для данной задачи есть расчистка площади под строительство. Пошаговая инструкция дальнейших работ выглядит таким образом:

  • Ямки нужно пробурить по всей площади и в местах будущих стен здания. Стоит отметить, что глубина должна опускаться ниже, на 0,3 метра уровня промерзания грунта.
  • Если в углублениях образуется вода, то ее нужно откачать. Для отвода вод можно применить подушку из песка и щебня, которую необходимо гидроизолировать.
  • Для того, чтоб бетон не имел протечек жидкость, монтаж необходимо применять опалубку и выполнять армирование.
  • Раствор бетона заливаем послойно, приблизительно по 0,25 метра каждый;
  • Снимаем опалубку примерно через 1 месяц;
  • Выполняем гидро — и теплоизоляцию для свай;
  • Заключающее – действие установка ростверков.

Правила монтажа свай

Если яму нужно сделать шириной более 30 см, то использовать необходимо электронную модель бура

При подготовке скважин для монтажа свай лучше применять бур ручной силы, но если яму нужно сделать шириной 30 см, то использовать необходимо электронную его модель. Оптимальная пошаговая инструкция для установки данных элементов фундамента выглядит таким образом:

  • Рубероидом и мягкой проволокой создаем опалубки, диаметром, совпадающим со скважиной и высотой больше на 0,2 метра. Первый элемент нужно свернуть в два слоя и обвязать проволокой. Для данной установки можно выбрать и готовые трубы из асбестоцемента.
  • Дно засыпаем песком и вставляем созданные трубки в ямы.
  • Вставляем арматуру внутри основания. Стоит отметить, что она должна быть погружена в почву на 0,3 метра. Перед тем, ка установить арматурный элемент – проверьте его на наличие повреждений и коррозии.
  • Обе стороны компонента фундамента, заливаем раствором бетона.

Важно, отметить, что существует и второй вариант установки такого фундамента, который не менее эффективен. Его монтажные работы выполняются в такой последовательности:

  • Трубу на третью часть заливаем раствором;
  • Поднимаем опалубку на 10 сантиметров – это позволит небольшому проценту бетона вытечь на дно конструкции. Данным действием мы укрепим ее арматуру.
  • По окончании залития раствором, вставляем специальную шпильку с резьбой, с выступом в 0,3 метра над уровнем земли.

Преимущества и недостатки

Свайно-ростверковый фундамент имеет достаточно много преимуществ. Среди них:

  • Недорогой и простой монтаж.
  • Требуется немного бетона.
  • Конструкция этого фундамента не передает вибрации на дом, даже если рядом находится железная дорога или какие-либо предприятия.
  • Устанавливать свайно-ростверковый фундамент можно при разной погоде. Только при температуре ниже -100С монтажные работы не проводят.
  • Отлично подходит для строительства дома на склонах и других неровностях грунта.
  • Для установки этого фундамента не требуется специальных подготовок грунта. Как например, снимать траву или плодородную почву. Это значит, что происходит экономия времени на монтаж.

Технологический процесс строительство этой конструкции имеет свои минусы. Основные недостатки свайно-ростверкового фундамента:

Такой фундамент не подразумевает постройку подвала или полноценного цокольного этажа. Иногда все же люди делают это, но финансовые затраты будут слишком большие.
Не рекомендуется с таким фундаментом строить большие дома – больше 5 тонн.
Данную конструкцию нужно тщательно просчитывать. А именно, следует четко рассчитать сколько нужно количество свай

При этом также важно учитывать качество почвы.
Большим недостатком свайно-ростверкового фундамента является возможный разрыв сваи, из-за воздействия давления от промерзшего грунта. Но это происходит очень редко.
Для устройства большинства конструкций нужна специальная техника, что достаточно затратно.

В виду всех плюсов и минусов можно сделать вывод: свайно-ростверковый фундамент применяется для постройки небольших построек. Это могут быть баня, или небольшой одноэтажный дом.

Устройство основания

Свайно-ростверковый фундамент представляет собой опорную систему, в состав которой входят:

  • Система свай. Это вертикальные стержни, металлические, бетонные или деревянные. Они погружаются в грунт до появления прочного контакта с твердыми слоями. Как вариант, используются т.н. «висячие» сваи, удерживаемые в грунте за счет силы трения грунта и боковых стенок ствола. Висячие сваи используются реже, поскольку требуют большой длины ствола, что возможно не всегда. Кроме того, висячие сваи склонны к постепенному оседанию, особенно в переувлажненных грунтах.
  • Ростверк. Он выполняет двойную функцию — соединяет все стволы в единую жесткую систему, что многократно увеличивает несущую способность каждой единицы, а также выполняет роль опорной линии для несущих стен, наружных и внутренних. Бывают деревянные (брусовые), металлические и бетонные конструкции ростверка, используемые в связке с соответствующим типом свай и материалом стен.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

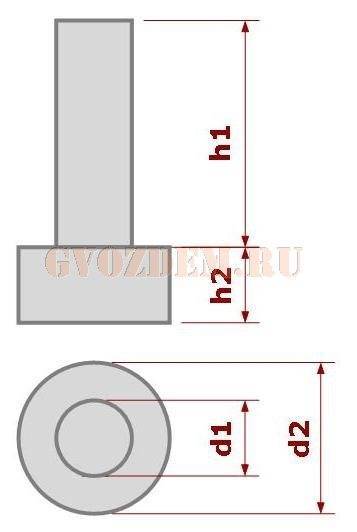

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Технология арматурного каркаса ленточного ростверка

Достоинством свайного фундамента является опирание на пласты с гарантированно высокой несущей способностью. Например, если для ленточного фундамента на насыпных, подрабатываемых, болотистых почвах потребуется огромный бюджет, чтобы пройти их насквозь, сваи обойдутся в 10 – 15 раз дешевле. Однако на них сложно опереть мелкоформатные стеновые материалы, поэтому оголовки связываются монолитными балками, на которых кладка или венцы сруба возводятся без проблем.

Общим у ленточного фундамента и ростверка является только чертеж, эксплуатационные характеристики разные:

  • вертикальный изгибающий момент в лентах, опирающихся на грунт всей подошвой – явление крайне редкое, у ростверка – это норма;
  • грунты при вспучивании стараются порвать, вытолкнуть ленту МЗЛФ на поверхность, балки на сваях отделены от земли 15 – 20 см воздушной прослойкой или пенополистиролом, воспринимающим указанные нагрузки на себя;
  • поэтому лента армируется в обоих поясах одинаково, в ростверке усиливается нижний слой арматуры, верхний – над ними (только в зонах растяжения, с которым бетон справиться без растрескивания не может).

Поэтому специалисты рекомендуют создавать арматурный каркас исключительно из стальных стержней 8 – 14 мм периодического сечения (в продольном направлении), прутков 6 – 8 мм гладкого сечения (хомуты, поперечные, вертикальные скобы).

Оптимальным вариантом является класс А400 (старая маркировка А3). Что полностью соответствует указаниям СП 24.13330 (фундаменты свайные), СП 63.13330 (ж/б, бетонные конструкции).

Продольное армирование аналогично ленточному фундаменту, для придания каркасам пространственной геометрии так же применяются прямоугольные хомуты. Однако в зонах растяжения, прочих ответственных местах добавляются поперечные вертикальные стержни. Стыки свайно-ростверкового каркаса обвязываются проволокой или стыкуются сваркой (только для арматуры с буквой С в маркировке).

Предлагаем ознакомиться Как правильно установить котел в бане

Без профессионального образования и знания специальных программ индивидуальному застройщику сложно правильно рассчитать сечение и количество продольных стержней. Простейшим вариантом будет воспользоваться инструментом «АРБАТ» вычислительного комплекса Scad Office с максимально простым интерфейсом:

  • в отличие от свай ростверк рассчитывается по изгибающим моментам, на продавливание, прорезающие усилия;
  • арматурный каркас изготавливается из продольных прутков 8 – 16 мм;
  • в отличие от ленточного фундамента, кроме хомутов добавляются вертикальные прутки возле каждого продольного стержня.

Технология укладки стандартная, продольные прутки обвязываются хомутами или привариваются к ним. Затем арматурный каркас укладывается в опалубку на нижние прокладки из бетона, пластика (обеспечение защитного слоя), по месту в него добавляются элементы усиления (вертикальные стержни).

В проектах коттеджей с бетонными или кирпичными стенами может использоваться двурядное расположение свай. Поэтому для ленточной части свайного фундамента может добавляться расчет в поперечном направлении, поскольку крутящие моменты возникают и там, иногда превышают величину продольных. Арматурный каркас в некоторых случаях усиливается стержнями 14 – 16 мм с шагом 20 см.

Неправлильное армирование ростверка.

  • не соблюдаются защитные слои со всех сторон ленты, арматура соприкасается с опалубкой сваи;
  • армирование углов должно выполняться по специальным схемам, а не просто изогнутыми прутками;
  • отсутствуют бетонные, пластиковые прокладки;
  • армопояс смещен относительно центра сваи;
  • вместо среднего пояса, никаких нагрузок не воспринимающего, следовало бы усилить верхний/нижний уровни более толстой арматурой свайного фундамента или добавлением дополнительных прутков (этот вариант предпочтительнее);
  • неправильная связь арматурных каркасов сваи и ростверка.

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

  • висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
  • наземный — ростверк лежит на поверхности земли без заглубления в грунт;
  • заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Фундамент на сваях (столбах)

Сваи — это заостренные с одного края столбы, которые забивают или вворачивают в землю. Такой вид основания применяют при слабом грунте, когда его верхний слой не может выдержать большого веса возводимой постройки. К слабым грунтам относятся глинистые, суглинистые, торфяные или лессовидные почвы и плывуны. Снимать большой слой грунта не имеет смысла, поэтому при строительстве используют сваи. По виду заглубления в грунт они могут быть:

  • забивными;
  • набивными;
  • винтовыми.

Основание дома на столбах используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают сваи. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров.

Друг от друга такие конструкции различаются способом заглубления, размещением под домом, типом опор и материалом, из которого они изготовлены. Столбы могут быть металлическими, железобетонными или деревянными, круглой, прямоугольной или квадратной формы. К преимуществам свайно-ростверкового фундамента относятся:

  • высокая надежность,
  • небольшой фронт земляных работ,
  • небольшой расход строительных материалов,
  • возможность работ в зимнее время,
  • отсутствие просадки грунта при вспучивании или подтоплении,
  • уменьшение времени возведения основания,
  • снижение стоимости работ до 20%.

Забивные сваи изготавливают или приобретают заранее. При слабом грунте они погружаются в почву с помощью вибрации или вдавливания. Ударный метод позволяет устанавливать опоры в любой плотный грунт (исключение составляют скальные породы).

Набивные столбы изготавливаются по месту, путем армирования и заливки бетоном предварительно пробуренных скважин.

Винтовые сваи схожи с большим шурупом. Такая опора состоит из металлической трубы с заостренным концом, к которой приварено спиральное ребро. Такие столбы вкручиваются в грунт как винты. Для возведения основания дома с монолитным ростверком большую популярность получили набивные сваи.

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Устройство забирки

Забиркой называют конструкцию, перекрывающую расстояние между сваями под ростверком. Ее устройство позволяет сделать полы в доме более теплыми. Дело в том, что при наличии такого ограждения под здание не поступает холодный воздух, а следовательно оно и не так сильно остывает снизу. Помимо всего прочего при наличии забирки под дом не будет попадать снег и подтекать вода. К тому же такое ограждение делает внешний вид постройки законченным и привлекательным.

Забирку такой конструкции, как свайно-ростверковый фундамент, можно сделать из кирпича, бетонных плит, камня или дерева. Оптимальным материалом по практичности и стоимости считается обрезная доска 20-25 мм. Обшивка в этом случае производится с креплением на столбы дюбелями. Иногда доски устанавливают и вертикально. При этом по периметру здания выкапывается неглубокая траншея, в которую насыпается песок. На получившуюся подушку укладывается брус 50*50 мм с проделанными в нем пазами под доски. Каждый такой отрезок крепится уголком к столбу с обеих сторон. Все элементы деревянной забирки в обязательном порядке пропитываются антисептическими составами.

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

Опалубка готова под заливку бетоном

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Заключение

Среди всех альтернативных вариантов, только свайные основания могут успешно выполнять свои функции на проблемных и слабонесущих грунтах. Это делает их ценными и популярными видами фундамента, широко используемые во многих регионах страны.

Прочность, надежность и долговечность, помноженные на сложные или совсем неподходящие грунтовые условия, обеспечивают свайно-ростверковым опорным системам высокую оценку среди пользователей и строителей.

Такой выбор дает не только гарантию устойчивости, но и позволяет сэкономить немалые средства, что делает сваи предпочтительными среди большинства владельцев участков под застройку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
