Особенности выполнения монтажа свайного фундамента

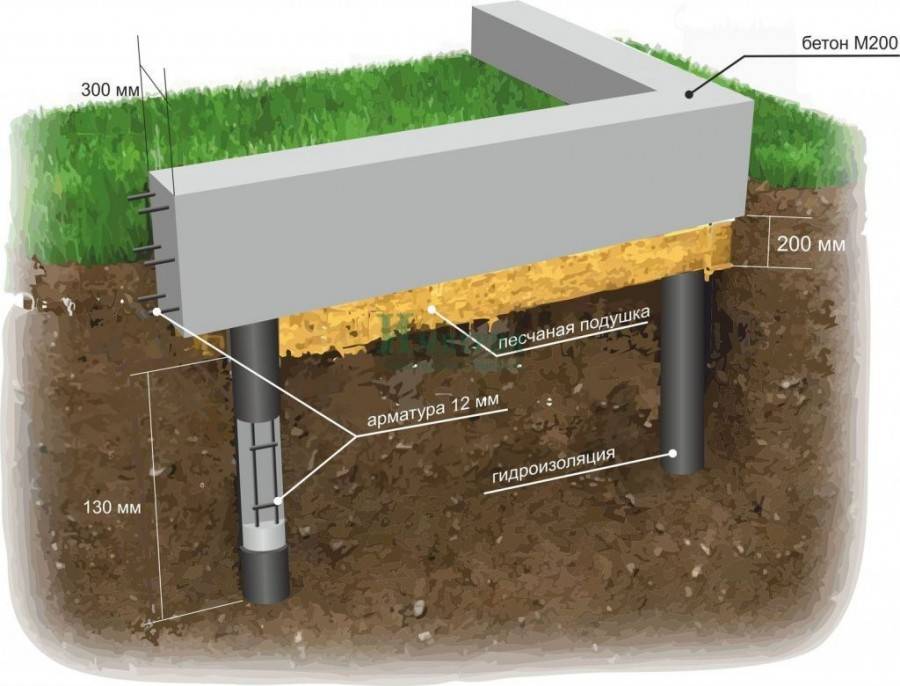

Железобетонный ростверк

Обвязка свай ростверком выполняется с целью устройства основания для кладки стен и перекрытия первого этажа (пола). Поэтому его ширина должна рассчитываться из толщины стены плюс минимум 10 см для опирания конструкции перекрытия (плиты, деревянных балок). Высота конструкции зависит от нагрузки (этажности, выбранных материалов) и длины пролетов между опорами. В среднем для одноэтажного дома из легких стеновых блоков достаточно 300 мм.

Армирование

Выполняется четырьмя продольными арматурами Ø 16-20 мм через каждые 150 мм по высоте. Первоначально на сваях к выступающим концам арматуры привариваются поперечные отрезки длиной на 40 мм меньше ширины ростверка и шагом 150 мм. Затем к поперечной конструкции привариваются продольные арматуры по краям и в середине с равным расстоянием друг от друга. Посередине пролета для жесткости конструкции выполняется обвязка продольных стержней арматурой Ø 12 мм. При вязаном каркасе обвязку необходимо выполнять чаще, а на поворотах загибать концы арматуры.

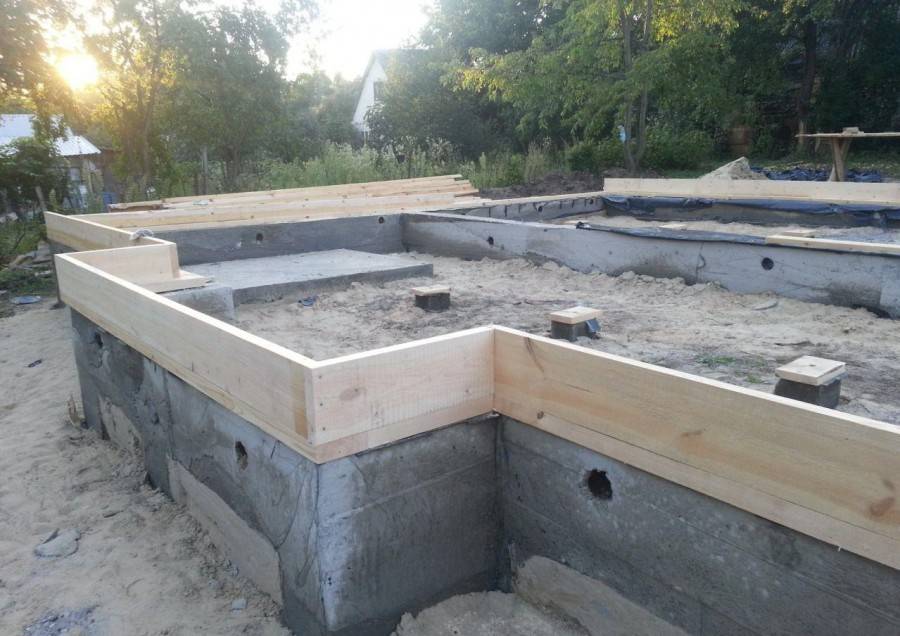

Опалубка

Выполняется из досок, толщиной 20 -25 мм

Самой важной частью является днище опалубки, так как оно должно выдержать массу бетона. Для этого необходимо устроить упоры

Их можно выполнить из досок в виде двутавра или просто подложить кирпичи. Чем выше и массивней ростверк, тем чаще понадобится ставить упоры. Дно опалубки монтируется таким образом, чтобы от нижнего ряда арматуры до дна оставалось 20 мм, а чтобы арматура под массой укладываемого бетона не прижалась к днищу можно использовать пластиковые фиксаторы. Образовавшийся снизу защитный слой должен обеспечивать совместную работу с арматурой и защиту ее от внешних факторов.

Согласно СНиП 2.03.01-84 для балок более 250 мм слой должен составлять не менее 20 мм. В целом опалубка представляет собой короб (форму), состоящую из продольных досок и поперечных брусьев с наружной стороны. Верхняя часть короба открыта, но вертикальные брусы соединяются планками. При большой глубине короба нижние поперечные бруски изготавливаются с вылетом и к ним прибиваются усилительные откосы. Опалубка выстилается полиэтиленом и не должна иметь щелей более 2-3 мм. Это предотвратит утечки бетона и облегчит разбор опалубки, а также защитит доски, которые потом можно будет использовать для других целей.

Заполнение бетоном и затвердевание

При заполнении опалубки соблюдаются все те же правила, что и для свай. При недостаточном уплотнении несущая способность конструкции будет снижена. Следует учитывать, что ростверк ‒ это наружная часть дома и он будет подвергаться климатическим циклам. Поэтому монолит следует выполнять тяжелым бетоном с повышенной морозостойкостью.

Во время застывания бетона следует учитывать погоду. При возможных осадках опалубку нужно закрыть каким-либо материалом, предохраняющем от размывания дождем. При жаркой погоде бетон необходимо увлажнять, ведь если он высохнет преждевременно, то реакция затвердевания остановится. Хорошим вариантом станет засыпать верхний слой деревянной стружкой и периодически смачивать. Стружка удержит влагу и защитит поверхность от прямого воздействия солнечных лучей. Если бетонирование производится в период с возможными заморозками, то в состав раствора вводят специальные добавки, предотвращающие его замерзание.

Расчет и проектирование

К устройству свайно —  винтового фундамента надо подходить с точным расчетом его элементов. Конечно, точный расчет может сделать специалист, но прикидку под силу сделать любому.

Из таблицы выше понятно, по какому принципу надо подбирать сваи в зависимости от действующей на нее нагрузки. Но здесь не учтен вид грунта на участке, потому что и он имеет свою несущую способность. Если сооружается свайный фундамент своими руками, то определить, какой грунт на участке, тоже можно самостоятельно.

Надо пробурить шурф на глубину забивания свай, достать оттуда грунт и по внешним признакам определить, какой он. В нижней таблице показаны значения несущей способности разных грунтов на разных глубинах. Их и надо использовать при выборе свай.

Теперь надо оценить нагрузку, которая будет действовать на фундамент. Сделать это сложно самостоятельно, поэтому придется обратиться к специалисту или воспользоваться онлайн -калькуляторами.

Итак, будем считать, что общая нагрузка от здания известна, по первой таблице определяется несущую способность выбранной сваи. Теперь надо первый показатель разделить на второй, получится количество необходимых свай. Обязательно стойки устанавливаются под углы здания и в местах соединения стен внутри дома. Расстояние между сваями (остальными) разбивается равномерно. Но иногда в расчеты приходится включать нормативы по расстановке опор.

  1. Под деревянные и каркасные дома стойки устанавливаются с шагом 3 м.
  2. Для газо — и пенобетонных конструкций, а также сооруженных из шлакоблоков, с шагом 2 м.
  3. При  различных типах ограждений – 2,5 — 3,5 м.

Способы монтажа

Установка винтовых свай может выполняться двумя способами:

Размеры сваи

  1. Ручным.
  2. Механизированным.

Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:

  • характеристика почвы (плотность, каменистость);
  • близко залегающие грунтовые воды;
  • удаленность коммуникационных магистралей;
  • густота и возраст ближайших построек;
  • личные предпочтения застройщиков.

Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

  • Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
  • Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

  • Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
  • Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
  • Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
  • Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
  • Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
  • Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

  • Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
  • Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
  • Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
  • Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
  • Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Этапы возведения свайного фундамента пошагово

Геологическая разведка и проектирование фундамента. Этот этап очень важен, т.к. типы грунта влияют на устойчивость фундамента. Также от выбора свай и метода монтажа зависит как ровно и надежно будет стоять дом.

Главным моментом считается расчёт нагрузки здания. От всех этих показателей зависит число, глубина и метод расположения свай. Если вы не хотите тратить денежные средства на специалистов, проконсультируйтесь с жителями данной местности о том, как высоко поднимаются грунтовые воды, какова толщина промерзания, из каких пород большей частью грунт.

Очистка территории. Очистите территорию, под будущий фундамент от деревьев, кустов, снимите дерн.

Разметка. Сделайте разметку с помощью деревянных колышек и натянутой верёвки, будьте внимательны, иначе перекоса конструкции не избежать.

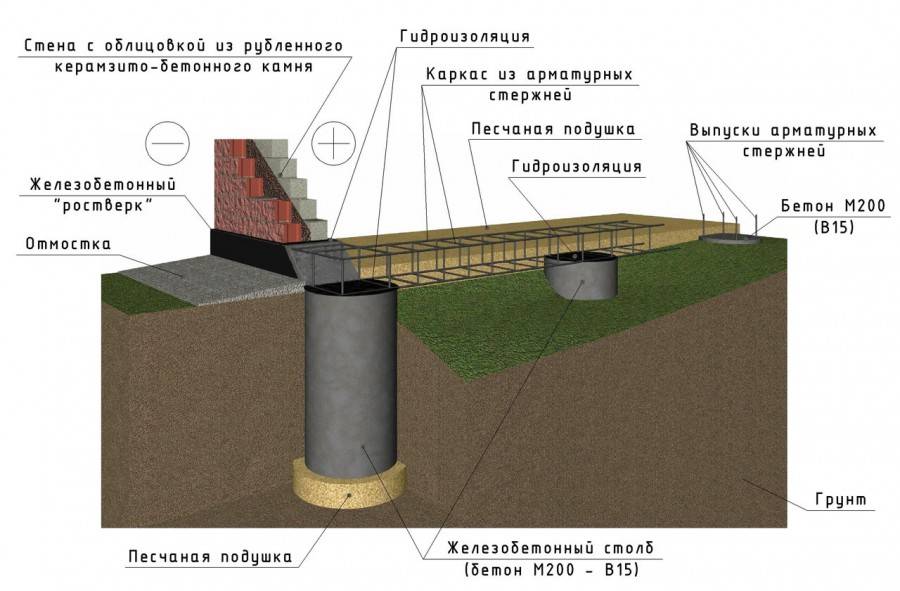

Бурение скважины, армирование, изоляция и заливка бетоном. Возможность сделать данный этап вручную предполагает покупку бура (бывает до 300 мм). Сделать данный этап под силу даже не опытному строителю, но всё же если ширина отверстия требуется более 600 мм, воспользуйтесь электрическим буром.

Далее следует приготовить изоляцию из рубероида, по ширине скважины (рубероид нужен для того, чтобы соприкосновение бетона и земли было минимальным), в высоту плюс 30 см над землей. Если на дне ямы появилась вода, её лучше выкачать.

Для армирования вставьте 3 прута толщиной 6 мм, с поперечными соединениями на расстоянии 50 см. Для присоединения ростверка к столбам оставляют 30 см выше заливаемого изделия.

Заливать бетоном рекомендуется на половину, потом сделать уплотнение вибратором и продолжить заливку. Т.е. свайный фундамент в разрезе, выглядит следующим образом: гидроизоляция – бетон – арматура – бетон – гидроизоляция.

Завинчивание свай и заливка бетоном. Конструкцию углубляют в землю, в верхнюю часть вставляют 2 трубы, которые служат рычагами поворота. Контролируйте строго вертикальное вхождение трубы, от этого зависит устойчивость конструкции.

Монтаж обвязки, ростверка. Ростверк бывает ленточной и плиточной. Ленточный состоит из металлических (швеллер), железобетонных или древесных балок, расположенных по периметру, а также под несущими стенами. Плиточный используется, когда сваи расположены равномерно по всей площади будущего дома.

Фундамент это основа будущего строения, от устойчивости и надежности зависит срок эксплуатации. Подойдите к этому вопросу со всей серьезностью. Осуществив основательную подготовку, вы узнаете как правильно рассчитать свайный фундамент и как создать нужную постройку приложив минимальные трудозатраты.

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

  • длиной винтовой навивки и всей сваи;
  • наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частьюГабаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

  • характеристик почвы на месте строительства;
  • глубины замерзания грунта;
  • концентрации минеральных примесей в почве;
  • уровня расположения твердых пластов;
  • сопротивления грунта завинчиванию опоры;
  • массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

  • опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
  • для средней полосы подойдут полутораметровые опоры;
  • сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

  • для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
  • устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
  • надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивкиНагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

  • спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
  • при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
  • сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

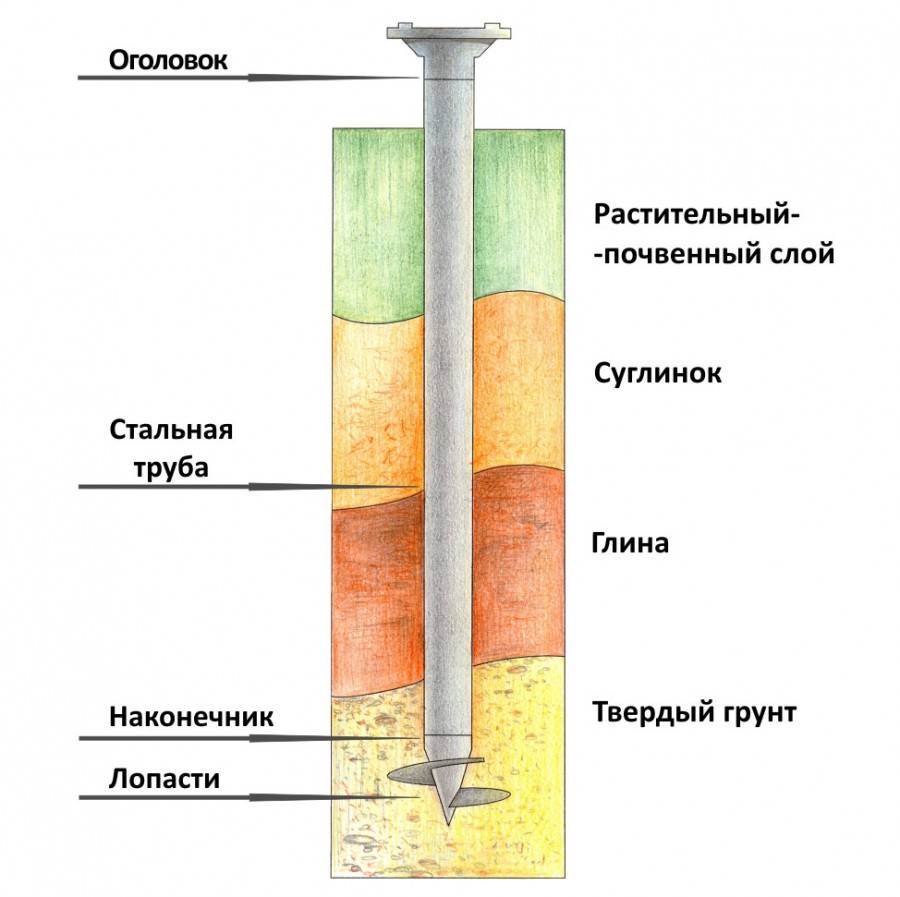

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

Монтаж каркаса

  1. Топографическая съемка участка под свайный фундамент и нанесение разметки.
  2. Подготовка участка, отведенного под свайное поле.
  3. Ввинчивание свай в почву вручную или с помощью копровой установки.
  4. Подрезка опор до одного уровня (не рекомендуется подрезать опорные стержни выше пятидесяти сантиметров от земли).
  5. Приварка крепежных оголовков винтовых свай, укладка лаг каркасного дома.

Отметим, что ручной монтаж имеет низкую производительность: за рабочий день специалисты вкручивают не более десятка винтовых свай. После выполнения последовательности можно приступать к монтажу чернового пола.

В местах технологических отверстий в верхней части сваи крепится лом, на него надеваются металлические рычаги. Ввинчивается основания под прямым углом, допускается небольшое отклонение, но не более 5%.

Для того, чтобы установить свайный фундамент требуется как минимум три человека: двое ввинчивают сваи в грунт, третий следит за уровнем установки. Ввинчивать сваи принято до твердого грунта, однако ниже слоя промерзания почвы.

https://www.youtube.com/watch{q}v=Q_vay5qKKSA

После вкручивания свай на нужную глубину, с помощью болгарки производится обрезка верхней части по высоте установки будущего фундамента. Верхняя часть труб для прочности заполняется бетоном. Материал не только улучшает несущую способность свай, но и защищает их от преждевременной коррозии.

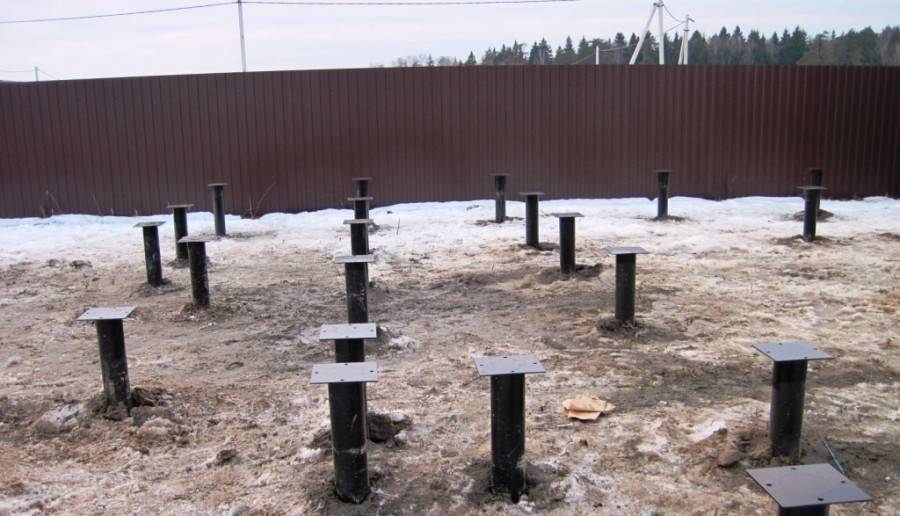

После установки свай проводятся работы по привариванию оголовков

Важно следить за тем, чтобы конструкция лежала строго горизонтально, контролируется с помощью шнура либо лазерного указателя. Места крепления обязательно покрывают антикоррозийным составом

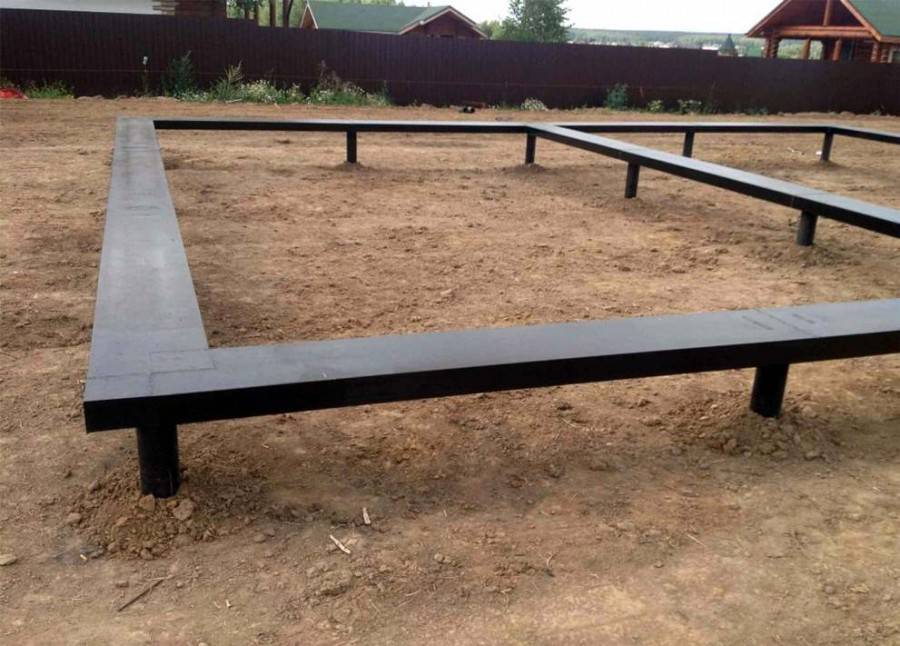

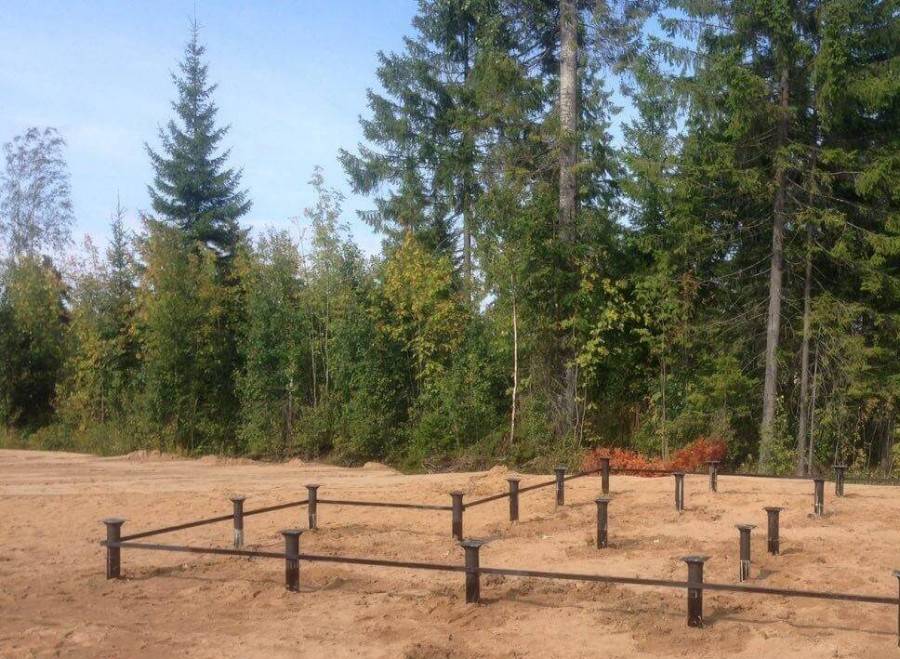

Последним этапом установки свай принято считать установку обвязки. Для этого деревянные брусья устанавливаются на оголовки и закрепляются с помощью болтов, так называемыми “глухарями”. Все стыки между брусьями скрепляются между собой скобами с углублением в брус.

Деревянный брус 150 на 150 мм. особо востребован при свайных конструкциях фундамента. Брус перед установкой обязательно должен быть просушен и покрыт антисептическим составом для защиты от насекомых. А также понимания, как защитить каркасный дом от мышей своими руками.

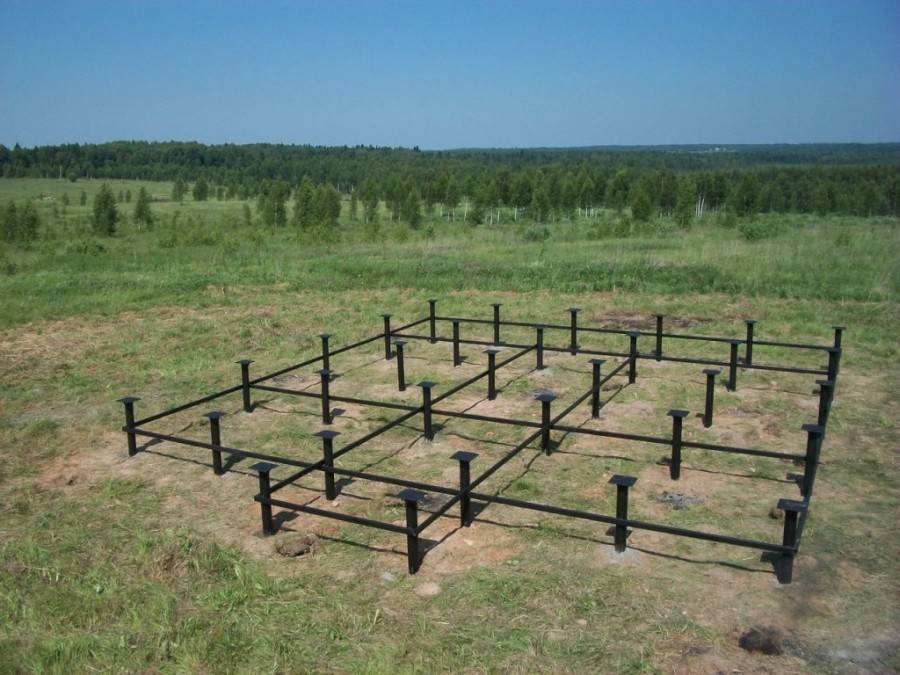

На заметкуС тем, как сделать свайный фундамент мы разобрались. Сразу после завершения работ по строительству фундамента можно приступать к возведению стен будущего каркасного дома.

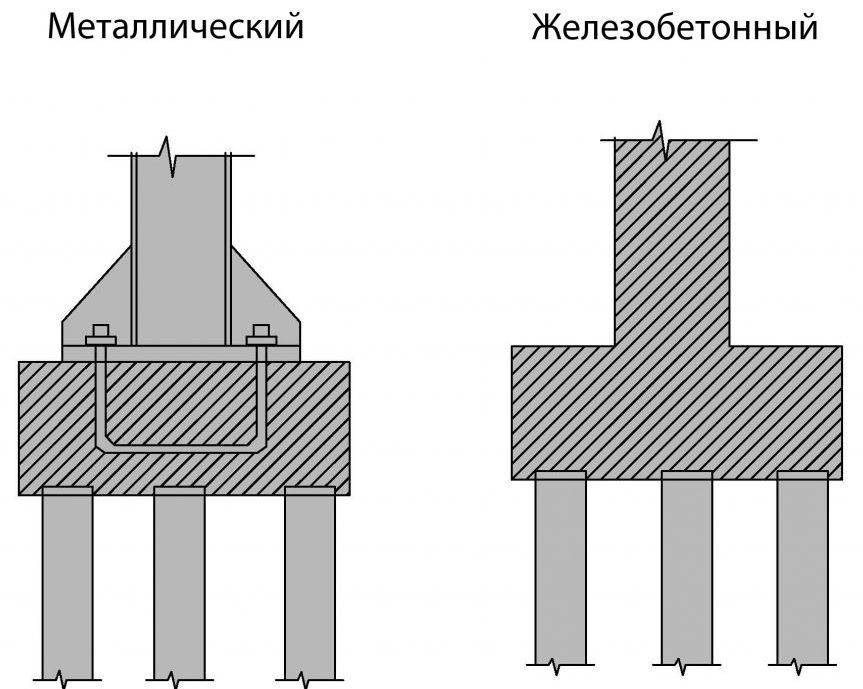

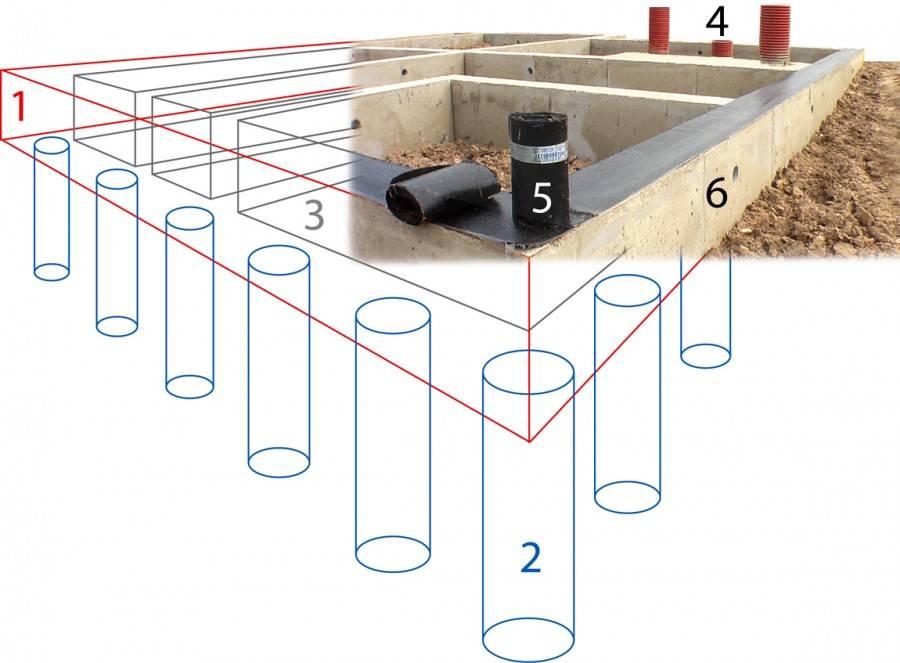

Классификация ростверков по типу конструкции

Ростверк можно классифицировать по конструкции, встречаются всего три вида:

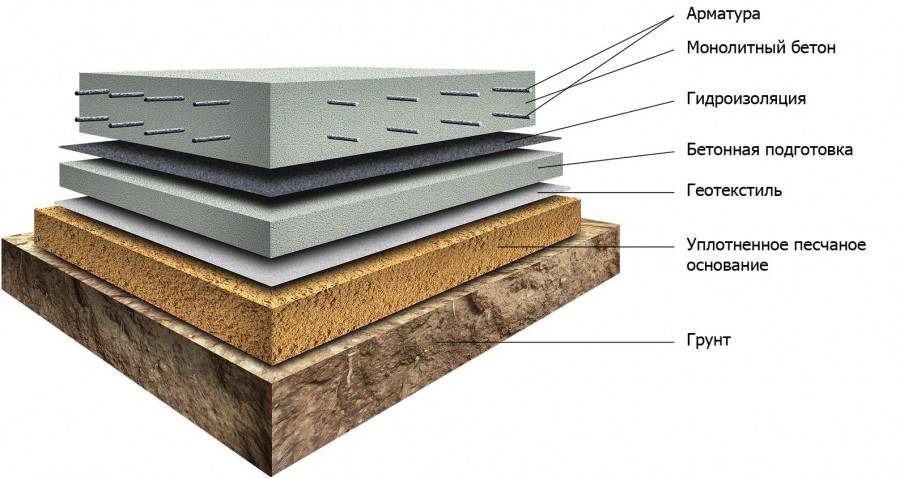

  • Железобетонный монолитный ростверк — по-другому — монолитная плита, она также устанавливается на сваи, которые расположены достаточно близко друг от друга, расстояние должно быть от 1,5 до 2 метров. Монтаж — очень трудоемкая работа, так как из каждой сваи необходимо вывести по три прута арматуры, обвязать их швеллером, чтобы образовался квадрат площадью 4 метра. Из швеллера необходимо выпустить арматуру, поэтому в нем создаются отверстия. На эту конструкцию нужно выложить тонкие металлические листы (профнастил), на них расположить каркас из арматуры и соорудить опалубку. В заключение все это заливается бетоном и получается невероятно крепкий фундамент в виде монолитной плиты.
  • Ленточный ростверк, сюда относятся металлические, бетонные и деревянные конструкции.
  • Сборный ростверк очень популярен в наши дни, единственным его недостатком является обязательное наличие грузоподъемной техники для монтажа конструкции. Его размер определяется исходя из площади будущего сооружения, а установка выполняется профессионалами.

Разное положение относительно грунта позволяет разделить ростверк еще на несколько групп:

  • Заглубленный ростверк — это конструкция, которая погружена в грунт. Часто такой вариант используют для основы под жилые или промышленные здания, но на выбор могут повлиять особенности грунта.
  • Незаглубленный или повышенный ростверк располагается на одном уровне с грунтом. Этот вариант считается оптимальным, так как лучше всего распределяет нагрузку на всю плоскость фундамента.
  • Висячий ростверк устанавливается выше уровня грунта, расстояние может быть разным. Этот вариант более распространен для металлических и деревянных конструкций, чтобы они как можно дольше сохраняли свойства жесткости, а также при определенных особенностях грунта. Его делают из железобетонных столбов, чтобы жесткость была максимальной за счет арматуры.

Ростверковый фундамент можно сделать на любом типе грунта, но самое широкое применение он нашел на пучинистых нестабильных почвах. При таких свойствах грунта другие фундаменты могут не подойти, а такая конструкция позволяет равномерно распределить всю нагрузку. Даже в случае резкого изменения наклона почвы или неравномерном оседании свай, конструкции ничего не угрожает при наличии правильно сделанного ростверка.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Особенности укладки основы для здания

Перечисленные достоинства и недостатки необходимо учитывать перед началом строительства в совокупности с особенностями фундамента. Так, составляя чертеж и план работ, делается расчет количества опорных элементов.

Сваи ненадежны в качестве опоры дома на подвижных грунтах. Определить данное свойство может только геолог после проведения сложных технических работ. А это увеличивает стоимость монтажа основы.

Монтаж в вечномерзлых грунтах не вызывает трудностей, но требует тщательно изучения состава почвы. Если в ней присутствует большое количество камней, то установка элементов потребует применения спецтехники. В вечномерзлых грунтах устанавливаются винтовые сваи, которые вкручиваются в землю до твердого уровня почвы.

Свайный вид фундамента относится к надежным, прочным и экономичным вариантам создания основы для малоэтажного дома. При выборе материала учитывайте плюсы и минусы конструкции, особенности монтажа и как составляется чертеж для грамотной разметки территории и проведения строительных работ без допущения ошибок.

Этапы проектирования фундамента на винтовых сваях

Расчеты для устройства фундамента на сваях делает конструкторское бюро на этапе разработки проектно-технических документов для строительных работ. Самостоятельные расчеты проводятся при помощи СП 24.13330. Для основы здания на винтовых сваях необходимо рассчитать несущую способность слоя грунта на уровне расположения спиральных лопастей. Этот параметр необходим для определения несущей способности сваи.

Далее необходимо определить число свай, вычислить их шаг монтажа на прямых участках, там, где стыкуются стены, а также в местах расположения каминов, печей, генераторов и прочих спецконструкций.

Чтобы не прибегать к полноценному геологическому изысканию, определить тип грунта можно путем тестового вкручивания. Таким образом определяется глубина залегания несущего слоя, состав почвы и высота залегания грунтовых вод. Однако, данные полученные таким путем будут очень условными, поэтому для объективации картины несущей способности грунта в расчетах используют поправочный коэффициент 1.6-1.7.

Расчет количества винтовых свай

Пример расчета свайно-винтового фундамента

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

  • грунты на участке — суглинок и суспеси;
  • диаметр используемых свай — 108 мм, диаметр лопасти — 300 мм;
  • масса дома, со всеми нагрузками от стен, перегородок, перекрытий, полезной и снеговой нагрузкой — 60 тонн.
  • периметр наружных стен  — 24 м, в нашем случае внутренних несущих стен нет.

Узнаем несущую способность грунта. Для этого воспользуемся таблицей ниже.

Тип грунтаRо на глубине 150 см и более, кг/см2
Галька с включениями глины4,5
Гравелистый с включениями глины4,0
Песчаные почвы (крупная фракция)6,0
Песчаные почвы (средняя фракция)5,0
Песчаный (мелкая фракция)4,0
Пылеватый песок2,0
Глинистые почвы и супеси3,5
Вязкие глинистые почвы6,0
Просадочный грунт или насыпное основание (с уплотнением)1,5
Насыпной грунт (без уплотнения)1,5

Несущая способность разных видов почв

Из таблицы видно что для суглинков и супесей параметр равен 3,5 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лопасти сваи:

S = (πD²)/4 = 3,14*30/4 = 706,5 см² (значение диаметра лопасти в расчет берется в сантиметрах).

F = S*Rо = 706,5*3,5 = 2472 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 2472/1,75 = 1412 кг ≈ 1,4 т.

Далее рассчитаем минимальное количество свай, которые способны удержать данный дом:

60 т/1,4т ≈ 43 шт.

Дальше определяем шаг между сваями. Для этого длину стен дома делят на количество свай:

24 м/42 шт = 0,57 м — максимальное расстояние между опор.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли, что геологические изыскания не проводились, и пришлось принять поправочный коэффициент равный 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 18 штук, а это существенная экономия. В каждом случае нужно считать, что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Разметка участка

После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.

Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.

Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.

В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше – второй этаж и надстройки.

Цены на винтовые сваи 133 мм

НазваниеПокрытие — HempelГорячий цинкОголовокМонтажКол-воСтоимость
СВСН-133 / 350 / 15002890 4650 420 1350
СВСН-133 / 350 / 2000 3640 5780 420 1400
СВСН-133 / 350 / 2500 4370 6920 420 1450
СВСН-133 / 350 / 3000 5230 8040 420 1550
СВСН-133 / 350 / 3500 5860 9190 420 1600
СВСН-133 / 350 / 4000 6620 10320 420 1730
СВСН-133 / 350 / 4500 7360 11450 420 1850
СВСН-133 / 350 / 5000 8110 12580 420 1950
СВСН-133 / 350 / 5500 8920 13710 420 2100
СВСН-133 / 350 / 6000 9600 14840 420 2300
СВЛН-133 / 350 / 1500 4340 5910 420 1350
СВЛН-133 / 350 / 2000 5160 6990 420 1400
СВЛН-133 / 350 / 2500 5950 8050 420 1470
СВЛН-133 / 350 / 3000 6800 9120 420 1520
СВЛН-133 / 350 / 3500 7550 10190 420 1580
СВЛН-133 / 350 / 4000 8350 11250 420 1630
СВЛН-133 / 350 / 4500 9150 12310 420 1750
СВЛН-133 / 350 / 5000 9950 13380 420 1850
СВЛН-133 / 350 / 5500 10750 14460 420 2150
СВЛН-133 / 350 / 6000 11550 15510 420 2400
Оголовок ОВС-133 200Х200 420 530
Оголовок ОВС-133 250Х250 510 650
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
