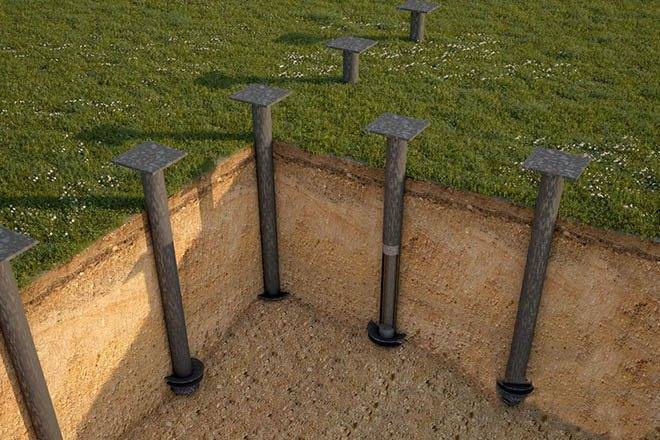

Фундамент на винтовых сваях – типы, виды, характеристики

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

Бревна соединяются в полдерева. Такая технология подходит для срубов и каркасных домов.

Виды свайного фундамента

1. Ленточный свайный фундамент – используется в случаях, когда необходимо возвести протяженную конструкцию или сделать опоры по всей длине дома, по периметру.
2. Одиночные сваи. Применяются, когда нужно передать нагрузку от малой площади. Простым примером, этого может послужить, если в будущем доме планируются колонны. В этом случае, можно использовать вариант, когда сам опорный столб и будет являться колонной.

3.     «Кусты». Это сконцентрированные в одном месте столбы, принимающие на себя нагрузку от одного, отдельного элемента здания.

4.     «Поле». Проект такого основания подразумевает расположение опор по всей площади. Такое решение используется при строительстве тяжелых и крупногабаритных зданий.

Сравнение с другими вариантами

Помимо винтовых конструкций, существует несколько других видов свай. Они различаются материалами изготовления и способами установки. Визуальное различие можно увидеть на схемах и фото.

Свайно-ленточная конструкция

Под свайно-ленточной конструкцией понимают буронабивной свайный фундамент. Для его устройства в грунте пробуривают отверстие с полусферической подошвой, вставляют в него каркас из металлического прута и заливают бетоном. Колонны обвязывают железобетонным ростверком.

Свайно-ленточная конструкция — буронабивной фундамент.

Такая конструкция обладает повышенной прочностью, но не используется на болотистых, илистых и скалистых почвах.

Сваи из железобетона

Такие изделия представляют собой армированные бетонные столбы квадратного сечения. Их устанавливают без предварительных земельных работ при помощи специализированного устройства. Из недостатков называют невозможность заглубления своими силами и более низкую прочность по сравнению с винтовыми опорами.

Описание

Свайно-ростверковый фундамент представлен множеством вариантов исполнения. Их выделяют в зависимости от типа свай и ростверка.

Классификации свай бывают следующие:

• по материалу сваи;
• по форме свай;
• по конструкции;
• по способу передачи нагрузки на грунт;
• по способу установки свай;

По материалу сваи бывают:

• деревянные;
• бетонные;
• железобетонные;
• металлические;
• комбинированные;
• грунтовые;

По форме сваи делят на:

• круглые;
• квадратные;
• прямоугольные;
• трубчатые;
• многоугольные;
• конические;
• призматические;
• винтовые сваи;
• сваи-колонны;

По конструкции различают сваи:

• сплошного сечения;
• пустотелые;
• цельные;
• составные;

По способу передачи нагрузки на грунт выделяют:

• Сваи-стойки, передающие нагрузки от вышележащих конструкций на грунт своим концом.
• Висячие сваи (сваи трения). Передача нагрузок осуществляется через боковые поверхности свай. Статичность положение данного вида свай обеспечивается трением боковых поверхностей с грунтом.

Сваи по способу установки делятся на:

• буронабивные;
• забивные;
• погружаемые вибрацией;
• вдавливаемые;
• комбинированные;

Материал свай выбирается в зависимости от условий эксплуатации. В случае незначительных вертикальных нагрузок, передаваемых на фундамент, устанавливают деревянные сваи. Их выполняют из древесины ели, сосны, дуба кедра, лиственницы, пихты. В условиях высокого уровня подземных вод или необходимости установки свай в водоёмы деревянные сваи также находят успешное применение.

Под действием влаги сваи разбухают, что позволяет им сохранять более устойчивое положение, а, значит, и выдерживать большие нагрузки. При этом гниение материала, если свая целиком погружена в воду, не происходит.

Металлические сваи используют при возведении высотных сооружений вроде мачт и башен. Также металл является подходящим материалом при изготовлении винтовых свай. Металлические винтовые сваи используют при строительстве гидротехнических сооружений на обеднённых грунтах (мосты, причалов и т. п.), лёгких конструкций (например, ограждения и рекламные щиты), каркасных зданий и сооружений (ангары и склады), малоэтажных зданий в условиях ограниченного времени строительства.

Наиболее распространённым материалом свай является бетон и железобетон. Используют, как правило, уже готовые сваи, выпущенные заводом-изготовителем. Чуть реже применяются сваи, изготовляемые непосредственно на строительной площадке. Данный тип свай активно используется при строительстве жилых (панельные дома), общественных и торгово-развлекательных (торговые центры и комплексы, и др.), промышленных зданий (производственные цеха, корпуса заводов и предприятий).

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

• Пескобетон М300 или М400.
• Товарный бетон, который заливается через воронку.
• Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

• Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
• Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
• Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
• Порошковые краски, защищающие на 15–30 лет.

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

Срок эксплуатации

Длительность эксплуатации свайного фундамента зависит от:

1. правильного выбора вида свай и их качества;
2. точности расчетов;
3. соблюдения требований монтажа.

Расчетный срок службы для свайного фундамента на железобетонных сваях составляет 100 лет. На стальных сваях – около 70-ти. Здесь важную роль играет наличие и характер дополнительной обработки металла. Для фундамента из деревянных свай – зависит от породы древесины и условий эксплуатации.

Заключение

Несмотря на малую распространенность свайного фундамента в индивидуальном строительстве, он будет незаменим при необходимости выполнить строительство фундамента в короткие сроки.

Плюсы свайно-винтового фундамента

Винтовые сваи, применяемые в качестве фундамента, обладают комплексом положительных моментов:

• Могут использоваться на проблемных почвах с повышенной концентрацией влаги, а также грунтах с увеличенным содержанием песка и глинистых включений.
• Правильно рассчитанное и выполненное с соблюдением строительных требований свайное поле устойчиво к эрозии грунта, усадке почвы и пучению, связанному с колебаниями температуры.

На практике устройство данного типа основания в среднем выходит на 30% экономичнее по сравнению с мелкозаглубленной армированной лентой

• Не требуют значительных финансовых затрат при обустройстве фундамента. Бюджетность опорной конструкции позволяет застройщику смонтировать поле из спиралевидных опор, получив трехкратную экономию денежных средств по сравнению с ленточным основанием.
• Позволяют быстро начать постройку здания, оперативно смонтировав свайный фундамент. На протяжении 1–2 дней группа квалифицированных строителей может установить свайные опоры для здания площадью 150–200 м². Это весомое преимущество по сравнению с бетонным фундаментом, который твердеет на протяжении месяца.
• Винтовые сваи монтируются независимо от времени года и погодных условий. Это обеспечивает возможность не привязываться при выполнении работ к погодным факторам, в то время как бетонирование при отрицательной температуре затруднено и требует дополнительных затрат.
• Опоры устанавливаются как вручную, так и с применением средств малой механизации. Отсутствие необходимости использования специальной техники позволяет своими силами обустраивать свайные фундаменты в зонах со сложным климатом и рельефом, куда проблематично направить строительную технику, например, для рытья котлована под ленточное основание или замеса увеличенных объемов бетона.

Виды свай, используемых для фундамента

На сегодняшний день различают несколько видов свай, которые могут использоваться для возведения свайного фундамента. Среди них:

• Забивные сваи.
• Винтовые сваи.
• Буронабивные сваи.

Рассмотрим каждый из данных видов подробнее.

Забивные сваи

Данный вид свай придает фундаменту наибольшей устойчивости. Все дело в том, что во время проектирования будущего строения, проектировщики рассчитывают будущий вес здания и разделяют его между всеми сваями. Во время их установки на каждую сваю воздействует такая сила, которую потом ей придется выдерживать. Когда свая перестанет уходить в землю, это может означать то, что она достигла того грунта, на котором строение уже может выстоять.

Дополнительной устойчивости сваи придает уплотненный вокруг нее грунт. Забивать такого рода сваи можно лишь с использованием специального пневматического молота, который в частном домостроении использовать очень дорого. Именно поэтому данный вид сваи не рекомендуется для самостоятельного возведения такого фундамента.

Винтовые сваи

Данный вид сваи представляет собой обычную стальную трубу, на конце которой приварены элементы, которые напоминают резьбу. По сути, такой вид сваи можно сравнить с саморезом, то есть они вкручиваются в землю по тому же принципу что и саморез. Благодаря своим лопастям на концах, увеличивается площадь опоры, что в свою очередь увеличивает прочность и надежность конструкции. В случае если грунт на месте строительства недостаточно плотный и даже неустойчивый, то могут использоваться сваи, на которых по всей их длине приварены лопасти.

Данный вид свай можно использовать как для частного строительства, так и индустриального. Ввинчивать сваи можно как вручную, так и с использованием специальной для этого техники. В случае вкручивания сваи самостоятельно, для этого потребуется несколько крепких человек

Как правило, на другом конце сваи, есть два отверстия, которые позволяют соединить их с техникой для закручивания, при этом, очень важно, чтобы при закручивании сваи она располагалась строго вертикально. Когда свая полностью вкручена до нужного уровня, в трубу сваи заливается бетон и приваривается оголовок, на который в дальнейшем устанавливается ростверк

Следует отметить и некоторые недостатки таких свай:

• Винтовой фундамент требует точного расчета глубины залегания прочного грунта, в противном случае свая не будет устойчива, особенно во время пучения грунта.
• Сваи должны иметь качественные сварные швы, иначе в процессе завинчивания сваи, лопасти могут оторваться или повредиться. Это может привести к потере несущей способности.
• Сваи должны быть покрыты качественным слоем заводской краски, иначе некачественное покрытие может привести к возникновению коррозии.

Буронабивные сваи

Данный вид свай довольно часто применяется в частном домостроении. Для того чтобы их выполнить требуется сделать ручным буром скважины для свай, после чего выполняется опалубка в случае неплотного грунта, который осыпается.

Такие свай гидроизолируют с помощью рубероида или любого другого изолирующего материала (можно использовать асбестоцементные трубы), армируются, после чего бетон заливается прямо в скважину. Сваи устанавливают по всему периметру будущего фундамента, то есть по углам, вдоль наружных и внутренних стен. Количество свай зависит от общего веса будущего строения.

Среди минусов данных свай можно отметить невозможность точно определить достигла ли свая твердого грунта или нет.

Типы грунтов – для какого грунта какой фундамент лучше подходит

Ленточные основания оптимальным образом работают на сухих и плотных грунтах, с отсутствием морозного пучения и низким уровнем залегания водоносных горизонтов. Для работы на обводненных, рыхлых или сыпучих грунтах оптимальным выбором становится свайный фундамент.

При этом, вариантов применения ленточных оснований намного больше, чем у свайных типов, так как лента является более универсальной опорой и способна выдерживать достаточно большие внешние нагрузки.

Свайные основания нецелесообразно использовать там, где могут применяться ленточные типы из-за невозможности построить подвал и использовать цокольную часть дома.

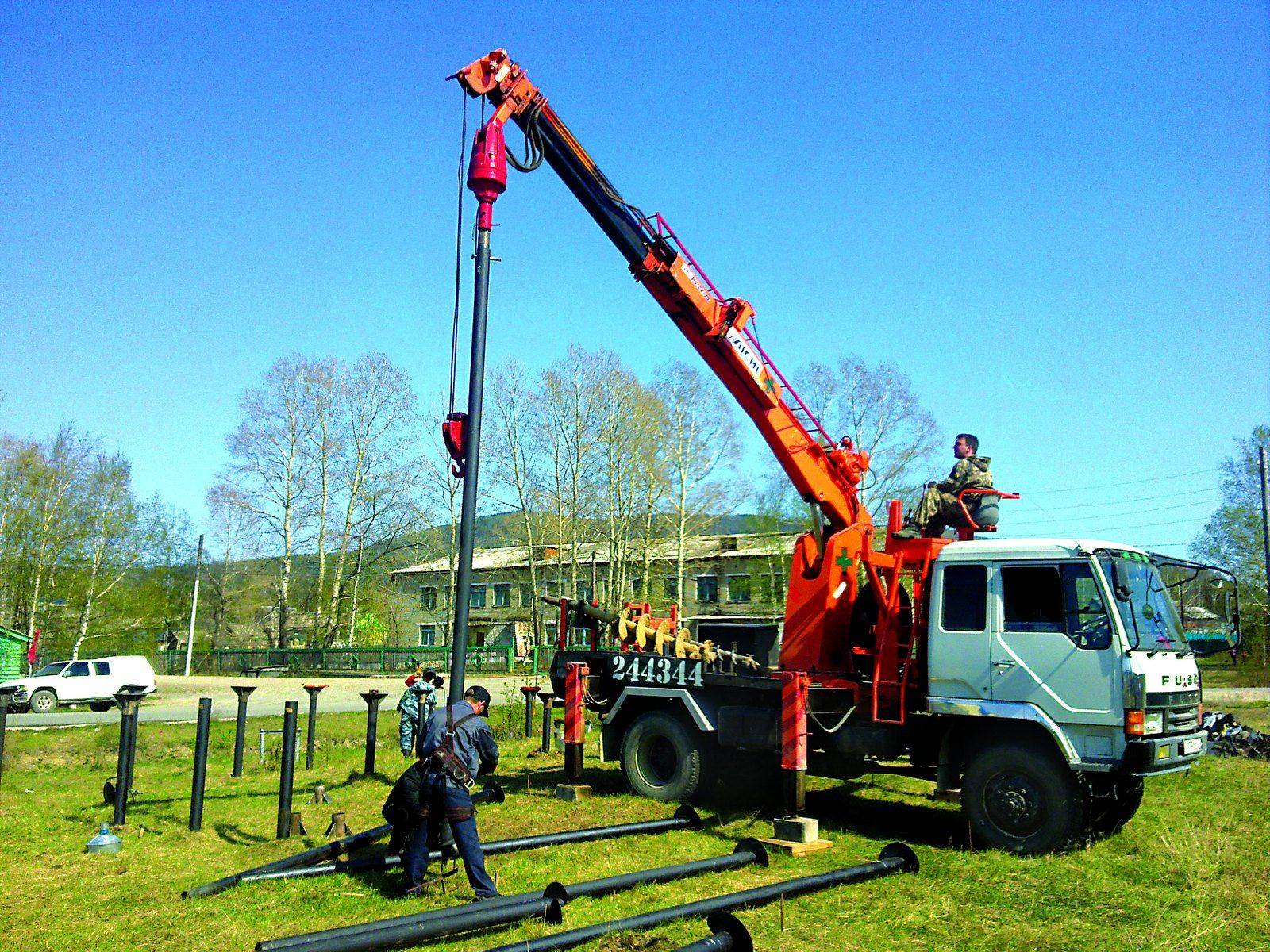

Вкручивание винтовых свай и их выравнивание

Процесс установки свай не зависит от типа наконечников, грунта, количества лопастей. Работа состоит из нескольких этапов:

1. Осуществляют бурение направляющих приямков при помощи ручного или мотобура. Глубина должна быть минимум 0,5-0,7 метра, ширина — немного больше ширины опоры с лопастями.
2. При ручном бурении сваю устанавливают в приямок и вставляют лом в отверстие, расположенное в верхней части опоры. Двое рабочих начинают двигаться по кругу для ввинчивания сваи на нужную глубину.
3. После установки всех опор их верхние части срезают до одного уровня. Для разметки необходим строительный уровень, для обрезки — болгарка.

Процесс установки свай состоит из нескольких этапов.

Рекомендации специалистов

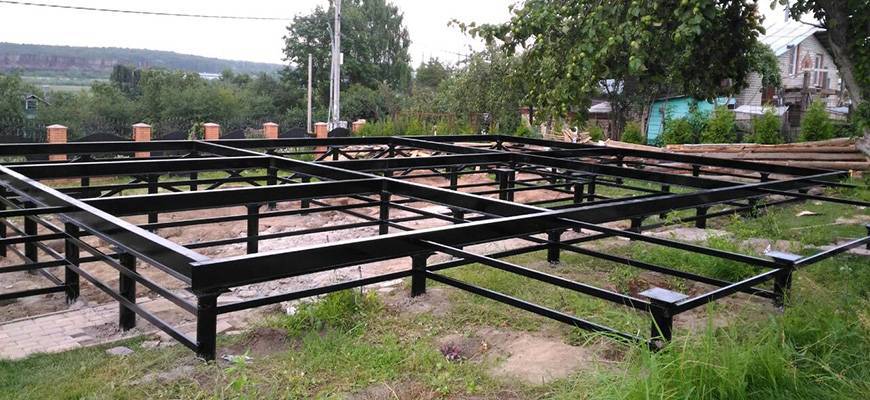

Фото: привариваем распорки между сваями для усиления фундамента

При выборе опор для свайно-винтового фундамента стоит учесть следующие рекомендации:

В сильно агрессивных почвах для конструкций типа бань, небольших домов нужно брать СВС с толщиной стенки ствола от 5 мм.
Допустимое отклонение стенки ствола от заявленной в документации производителем может отличаться максимум на 10%.
Не рекомендуется использовать под жилые строения СВС с толщиной лопасти 5 мм. Они не выдерживают больших деформационных нагрузок. Но их вполне хватит для возведения забора, хозпостройки или беседки.
Толщина лопасти 6 мм – отличный вариант для конструкций ИЖС

Обладает повышенной устойчивостью к коррозии и сильным нагрузкам.
Важно еще на этапе проектирования фундамента точно определить необходимую толщину металла опор.
Чтобы купить качественные сваи, нужно запрашивать у продавца не только сопроводительные документы, но и отчеты по качеству сварного шва (печать ОТК – отдел технического контроля), успешному прохождению продукцией испытаний.

Если продавец отказывается предоставлять официальные документы относительно характеристик, качества продукции, но предлагает хорошую скидку, от такой покупки лучше воздержаться. Экономия может привести к быстрой порче и деформации металлических опор, поставив под угрозу целостность и безопасность эксплуатации строения.

Определение несущей способности грунта

Определение сопротивления грунта нагрузкам является одним из ключевых этапов при расчете фундамента, в том числе нахождения расстояния между опорными элементами. Основные факторы, от которых зависит несущая способность грунта:

1. Тип породы.
2. Насыщенность земли влагой.
3. Характеристики слоев почвы.
4. Уплотненность масс.

Перенасыщение почвы влагой, на которую влияет уровень подземных источников, снижает несущую способность грунта в несколько раз. Фактор увлажненности не касается участков, где в преобладающем количестве содержится песок средней и большой крупности. Предельные нагрузки на почву, которые не приведут к существенным осадкам фундамента, изучены и занесены в справочники общего пользования.

Данные, которыми пользуются конструкторы, занимающиеся инженерными расчетами для строительства фундамента, отражены в таблице:

Тип грунта	Несущая способность, кг/см2
средняя плотность	высокая плотность
переувлажненная глина	4	4
сухая глина	6,0	2,5
суглинок	3,0	2,0
супесь	3,0	2,5
песок мелкой фракции	4,0	3,0
песок средней фракции	5,0	4,0
крупный песок	6,0	5,0
гравий	4,0	3,0
галька	4,5	4,0

Для строительства на слабом и переувлажненном грунте выбирают большее количество опор, вследствие чего уменьшается растояние между силовыми элементами. Узнать геологические особенности участка можно из результатов профессиональных изысканий, которые проводят специализированные компании.

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО!
Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться.

Срок эксплуатации винтовых свай

Среди факторов, которые оказывают влияние на длительность эксплуатации винтовых свай можно выделить:

толщина стали ствола винтовой сваи;

наличие и тип антикоррозионного покрытия. Собираясь купить винтовые сваи, следует обратить внимания на наличие, вид и толщину антикоррозионного покрытия, задача которого защищать сваю в почве. Особенно актуально его наличие при монтаже свай в химически активный грунт. В качестве покрытия используется оцинкование или полимерное покрытие. Чем толще слой покрытия, тем более длительный срок оно будет защищать металл от коррозии.

химическая активность почвы в месте монтажа сваи. Так, например, песок или сухой сланец имеет самую низкую химическую активность. В этих грунтах не покрытая защитным составом свая прослужит более 300 лет, а при наличии защиты до 800 (расчетные данные, зависят в т.ч. и от типа покрытия). И напротив, в грунтах с высокой химической активностью (торф, морской грунт, ил) срок службы сваи составляет около 30 лет. При наличии покрытия он может быть продлен до 75 лет.

Свойства фундамента с высокой надземной частью

Высота фундамента дома влияет на внешний вид здания, позволяет устроить в цокольном этаже разводку инженерных коммуникаций, удобных в обслуживании, а также дает возможность защитить конструкции дома от неблагоприятных климатических воздействий, влаги и перепадов температур.

Свойства влияющие на конструктивные и теплотехнические характеристики

Для чего нужно осуществлять увеличение высоты фундамента над уровнем земли можно понять, изучив следующие моменты:

1. Основной несущий конструктив дома, поднятый над уровнем земли за счет увеличения его вертикального размера, будет являться цоколем здания. В данном случае он будет представлять однородную конструкцию без разделительного шва, какой выполняется с горизонтальной гидроизоляцией в случае отдельного устройства цоколя и фундамента.
2. Дом, имеющий высокий ленточный остов, получает дополнительные гарантии по защите от вредного воздействия воды на конструкции. Для этого высота фундамента дома должна быть определена из расчета превышения верхнего среза конструкции над уровнем самого высокого возможного уровня снега с учетом наиболее снежных зим. Но независимо от этого высота его должна быть не менее 30 см.
3. Если надземная часть фундамента дома является стеной подвала, то ее высота определяется с учетом заложенных в проектной документации конструктивных решений, влияющих на ее увеличение.
4. При устройстве столбчатого фундамента и ростверка с использованием свай помимо возвышения над поверхностью земли верхней части нижняя грань, опирающаяся на сваи или на фундаментные столбы, также должна быть выше уровня земли на 20-30 см. Это защитит фундаментные балки и свайные ростверки от возможных подвижек пучинистого грунта в периоды его попеременного замораживания и оттаивания.
5. Высота конструкции над уровнем земли, посчитанная с определенным запасом, во время проектирования будет компенсировать возможные усадки основания.

Свойства, отражающиеся на эксплуатационных качествах

Если дом выполнен из конструкций, особенно подверженных негативному влиянию влаги и других воздействий окружающей среды, например, древесины, то высокая конструкция остова создаст дополнительные условия для защиты материала от контакта с водой и для проветривания, что обеспечит создание благоприятных условий для правильной эксплуатации здания.

Разновидности свайных оснований

Несмотря на то, что свайное основание считается менее надежным, чем монолитный ленточный фундамент, на плывучих, болотистых и торфяных почвах он работает гораздо эффективнее. Перед выбором и строительством обязательно нужно проводить геологические изыскания для определения типа грунта, поскольку на основании этих данных определяется целесообразность применения того или иного вида свайного фундамента.

Основные виды свайных оснований:

• Винтовой – сваи из стальных труб ввинчиваются в почву.
• Забивной – фундамент на ЖБ сваях, которые забиваются в почву.
• Буронабивной – сваи формируются из бетона в предварительно пробуренных в грунте отверстий.

Рисунок 3. Основные типы свай для устройства свайного фундамента

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Фундамент глубокого заложения

Другой вариант заложения свайного фундамента – глубокий. Для определения глубины пользуются также качественными показателями почвы, на которой возводится конструкция. При изысканиях выявляют максимально плотный грунт, на который опора будет надежной и устойчивой, в этом месте и ставят отметку глубины заложения.

Бурение и установка свай бригадой рабочих.

Используется глубокий тип заложения в таких случаях:

• когда необходимо возвести сооружения большой массы, высотных, построенных из кирпича;
• когда уровень, на котором промерзает почва в данном районе не больше 2.5 метров;
• расположение уровня вод в грунте меньше ГПГ.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

1. Цене.
2. Скорости монтажа.
3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

• На болоте.
• На воде.
• На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

• Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
• Широколопастные. Для легких строений.
• Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

1. Бани.
2. Коттеджи.
3. Заборы.
4. Беседки.
5. Теплицы.
6. Рекламные конструкции.
7. Столбы ЛЭП.
8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
9. Заборы.
10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

• Быстрая сдача объекта.
• Малый объем земляных работ.
• Пригодность под застройку любого участка земли.
• Ремонтопригодность.
• Всесезонность застройки.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Взаимосвязь размеров и несущей способности сваи

В зависимости от типа конструкции сваи выбираются по параметру нагрузки:

1. Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
2. Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.
