Лучший вариант
Выбор оптимального варианта подшивки скатов — непростая задача. Необходимо обеспечить полноценный функционал в сочетании с привлекательным внешним видом подшивки. Она находится на виду и требует соответствующего отношения.
Рассмотрим наиболее эффективные и внешне привлекательные варианты оформления кровельных скатов, которые могут быть использованы на разных видах кровельного покрытия:
Для фальцевой кровли
Однако если общий вид фасада не гармонирует с таким вариантом оформления, можно использовать другие варианты подшивки. Необходимо учесть, что кровельное полотно не слишком тяжелое, поэтому, рекомендуется использовать легкие материалы — вагонку, пластиковые панели или софиты.
Для керамической черепицы
Черепица имеет весьма специфическую внешность, и нижняя часть свесов также должна быть выполнена в традиционном стиле. При этом, надо учесть — вес кровли довольно велик, и создавать дополнительную нагрузку от тяжелой подшивки не следует.
https://youtube.com/watch?v=4VqZmKmJAzw
Можно использовать деревянную подшивку — тонкие доски, вагонку. Несколько хуже пластиковые панели, которые плохо сочетаются с черепицей по внешним показателям. Рекомендуется использовать коробчатый способ крепления подшивки, чтобы несколько снизить нагрузку от ее веса на выступающие части стропил.
Что учитывать при выборе?
Выбирая вариант оформления скатов, обычно руководствуются следующими критериями:
- общий стиль архитектуры. Необходимо обеспечить соответствие выбранному направлению всех элементов обустройства фасада
- тип наружной отделки. В идеале, свес должен представлять гармоничный переход покрытия стены в горизонтальную плоскость
- финансовые возможности и личные предпочтения владельца. В этом вопросе исходят из пожеланий заказчика
Перечисленные критерии не всегда становятся определяющими — нередко причиной того или иного выбора становятся второстепенные факторы (наличие подходящих материалов или желание выделиться и применить свои дизайнерские возможности). В любом случае, основной задачей следует считать надежность и долговечность карнизного ската.
Классификация
Обычно рассматривают 4 варианта свесов.
- Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
- Подшитый. Распространен для двускатных и вальмовых кровель.
- Коробчатый. Область использования аналогична неподшитому.
- Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.
Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.
Всегда карнизный стеновой свес основа для крепления отливов.
Чем подшить свесы крыши
Чем подшить свесы крыши
Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.
Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.
Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.
Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.
Подшивка свесов пластиковыми софитами, плюсы и минусы
Готовые пластиковые софиты представлены частично или полностью перфорированными и сплошными панелями с разнообразными размерами и дизайном. Эта группа ценится за легкость, стойкость к коррозии, температурным перепадам, влаге и гниению. В регионах с повышенными осадками подшивка из пластика считается оптимальной и прослужит дольше остальных разновидностей.
Эксплуатационных недостатков у пластиковых софитов немного: при сильном дожде или ветре они могут издавать шумные звуки, участки, освещенные прямым солнечными лучами, желтеют или меняют цвет. УФ-стойкость и гибкость панелей зависит от вида используемого пластика: бюджетные ПВХ-разновидности являются более хрупкими и быстрее выгорают на солнце в сравнении с дорогостоящими софитами из акрила.
К учитываемым особенностям софитов этой группы также относят потребность в специальных планках с J-профилем для удержания панелей, запрет на жесткую фиксацию и пробивку пластика гвоздями. Пластиковые софиты заводского качества не рекомендуется подрезать (хотя в целом эти работы возможны) из-за рисков повреждения замковых систем, размеры изделий подбираются с учетом ширины карниза или фронтонов и необходимости заложения небольшого (в пределах 1-2 мм, не более) зазора для компенсации температурных расширений.
Пластиковые софиты

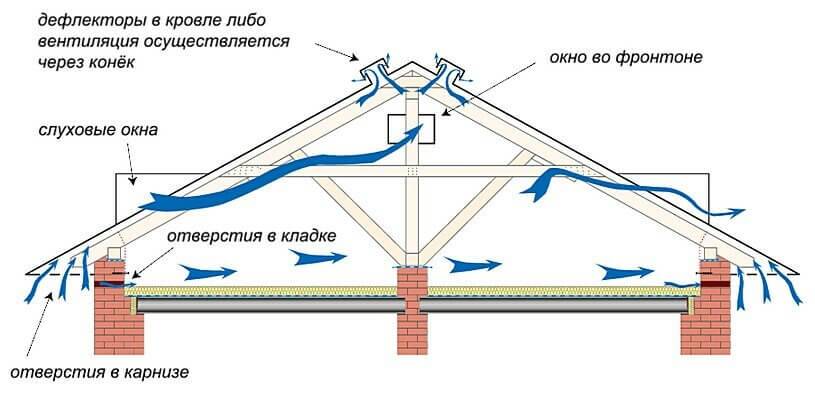

Вентиляция и защита
Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки. Обеспечить вентиляцию можно двумя способами:
- оставить зазор между стеной и материалом обшивки;
- встроить в элементы обшивки специальные пластиковые решетки.
Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее. Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны. Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции. Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия. Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа. И свес, и материал обшивки должны быть объединены со стропильной системой кровли. Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса. Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса. Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом. Видео о формировании свесов крыши.
Свойства кровельных свесов
Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.
В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное удлинение стропил за счет специальных элементов, которые получили название кобылок.
Стоит отметить, что нельзя забывать о защите фронтона здания, которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту фронтона дома, не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.
Организация вентиляции
Вентиляционная лента для свеса
Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:
- Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
- Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
- Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
- Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
- Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
- В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.
Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.
Устройство подшивки карнизного свеса крыши
Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».
Подшивку свеса можно выполнить несколькими способами.
Горизонтальная подшивка
Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.
Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.
Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.
Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.
Карнизный свес крыши подшит панелями сайдинга для софита
На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.
Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.
Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.
Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.
Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см.
Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ
Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм., ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.
Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.
Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.
За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.
Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.
Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.
Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.
Подшивка параллельно скату
Подшивка параллельно скату
Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.
Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.
Карнизный свес крыши дома без подшивки
Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.
Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.
Еще статьи на эту тему:
Устройство карниза кровли
Вариантов подшивки карнизов крыши сейчас имеется множество, но перед этим стоит напомнить, что это такое – карниз. Карнизный свес представляет собой выступ стропил за пределы фасада строения. Он бывает простым и с выносом. Первый вариант более прост в исполнении, но при сильных ветрах он может достаточно шумно гудеть, у свесов с выносом таких проблем не возникает. Имеется 2 вида карнизного свеса – фронтальный и боковой.
Фронтальный карниз крыши
Этот вид свеса отлично защищает фасад дома. Он представлен в виде боковых краев наклонных скатов кровли, у вальмовой крыши их соответственно нет. Устройство фронтального свеса стандартной двухскатной крыши создается путём выпуска закрепленных на стропилах несущих перекладин. Достаточно часто можно видеть фронтальный карниз, образующийся досками обрешетки, которые кладутся на пароизоляцию под материал кровли. На них укрепляется карнизная доска, в дальнейшем обшиваемая софитом либо профнастилом.
Боковой карниз крыши
Все наклонные кровли имеют боковой свес. Он выполняется при помощи стропил, выдающихся за пределы стены здания. Расстояние их выступа высчитывается из ширины отмостки и высоты дома, обычно оно составляет около 0,5-0,7 метра, иногда встречаются и скосы более узких размеров. В данном случае стена строения обязательно должна быть хорошо защищена от ветра, потому что иначе под косым дождем ей будет не избежать сильного намокания. Другой вариант исправить положение – это установка кобылок, так можно нарастить длину стропил. Подобный процесс крайне трудоемок, и при уже законченной крыше мало кому захочется заново ее вскрывать и все переделывать
Так что особенно важно еще на начальном этапе строительства предусмотреть нужный размер свеса кровли. Между собой соединяются стропила досками на всю длину карниза
В последствии они закрываются облицовочным материалом.
Материалы для подшивки
Доска
Естественно, что используется категории «строганная обрезная». Как правило, достаточная для «подшивки» толщина заготовок 15 – 20, ширина – не более 250 (мм). Но есть нюанс
Следует обратить внимание на то, чтобы все они были одинаковыми. В противном случае такая «подшивка» вряд ли добавит привлекательности всему строению
Вагонка ПВХ
Учитывая стоимость материала, это самый бюджетный вариант. Единственное, что нужно учесть – дополнительные элементы, которые следует приобретать вместе с изделиями (уголки, полосы и ряд других, в зависимости от конфигурации крыши). Целесообразно монтировать для строений, когда нежелательно создавать дополнительную нагрузку на стены или фундамент, так как общий вес такой «подшивки» – минимальный.
Профнастил
Это «оцинковка», покрытая полимерным защитным слоем. Такая подшивка, благодаря волнистому профилю, обеспечивает качественную естественную вентиляцию подкровельного пространства. Разнообразие оттенков листов позволяет подобрать материал практически для любого вида облицовки здания.
Софит
Это разновидность распространенных пластиковых панелей, предназначенная именно для такого рода работы. От традиционных «досок» они отличаются несколькими характеристиками, которые приобретают особое значение при использовании их именно в качестве «подшивки».
Во-первых, наличие перфорационных отверстий по всей длине (гарантия хорошей вентиляции).
Во-вторых, данные изделия имеют большую толщину, а это и прочность, и некоторое снижение теплопотерь.
В-третьих, применение специальных добавок на стадии изготовления, которые повышают устойчивость материала перед ультрафиолетом.
В-четвертых, в отличие от традиционных панелей ПВХ, они не имеют сезонных ограничений в монтаже, тогда как обычный пластик при низких значениях температуры на улице становится хрупким, ломким — более подробно о софитах читайте здесь.
Изделия ОСП
Вариант довольно дешевый, но нужно учесть, что основа таких плит – древесная стружка, хоть и прессованная. Поэтому нужно учитывать особенности климата и недостаточную прочность материала. Продукцию тоньше 6 мм монтировать не стоит.
Узел карнизного свеса
Узлы кровли из металлочерепицы и конструкция с подшивкой для формирования технического пространства заметно отличаются. Разделяют конструкцию на 4 основных типа.
Изготовленный вровень
Свес кровли, изготовленный вровень В этом случае длина стропильных ног не выходит за периметр здания. Но так как карниз все же необходим, производится принудительное удлинение: горизонтально к краю стропильного бруса устанавливают сливную доску. После настила кровли здесь монтируют водосток. В деревянном доме такой свес должен быть не менее 55 см, в кирпичном длина может быть уменьшена до 40 см.
Существенный недостаток решения – отсутствие защиты. Дождь и снег попадает на стены, а ветер свободно проникает в подкровельное пространство.
Открытый
Самый простой вариант: свес образуют стропильные ноги, желобок водостока монтируют на верхнюю кромку кровли. Образованный карниз не подшивается, так что лишних затрат не потребуется. Длина достаточная – 55–65 см, поэтому он хорошо защищает стены, особенно при крутом наклоне ската.
Закрытый
Свес кровли, подшитый профнастилом Также образован выступом стропил. С внутренней стороны балок проделывают пазы, в них фиксирует обшивку. Конструкция более сложная, так как в этом случае потребуется обустроить вентиляцию. Между карнизом и стеной оставляют вентиляционные щели или же делают в подшивке отверстия и закрепляют в металлопрофиле решетку или перфорированные ламели. В этом случае воздух свободно проходит через щели, а в вентиляционную систему не попадает грязь и вода.
Фронтонный
Никаких ограничений в конструкции нет. По нормам свес кровли может быть подшитым и неподшитым. Но на деле лучше отделать карниз подходящим материалом, чтобы защитить стропильные ноги и брусья.
Подшивочный материал и особенности монтажа
Свес кровли, подшитый деревом Закрытый свес отделывается снизу подходящим материалом. Он должен быть легким, водостойким и прочным. Выбор большой.
- Доски – самый очевидный вариант, особенно для деревянного загородного дома. Используют специально подшивную доску, вагонку, обрезную доску. Материал предварительно обрабатывают антисептиками и покрывают лаком или краской, устойчивой к действию воды. Это обязательно, так как под влиянием влажности древесина начинает гнить. Необходимо предусмотреть хорошую вентиляцию короба, так как при накоплении конденсата он придет в негодность.
- Подшивка крыши профлистом – второй по популярности вариант. Профилированный лист покрывается слоем цинка, который защищает сталь от коррозии. Бороздки и углубления облегчают отвод дождя и конденсата. Профнастил довольно легкий, крепится на саморезы. Служит отличной основой для монтажа осветительных приборов.
- Оцинкованная сталь – для подшивки на крышу из профлиста можно использовать и плоский лист. Такой вариант удобнее при сооружении коробчатых карнизов.
- Сайдинг – пластиковый или деревянный. Чаще используется первый, так как пластик устойчив к действию воды, не гниет, не поддается коррозии. Требования к вентиляции в этом случае минимальны. Обходятся без вентиляции, если покупают перфорированный сайдинг.
- Медный профиль – решение дорогое и эксклюзивное. Медные пластины выглядят красиво, не боятся воды, мороза, солнца. Создают эффект золотой подсветки стены и кровли.
Есть и более трудоемкий вариант, образованный напуском камней. В этом случае стену под свес расширяют так, чтобы стропильная нога осталась в пределах периметра, а над стеной выступает лишь фрагмент кровли. Кирпичную подшивку армируют сеткой.
Особенности проектирования и монтажа карнизных свесов
При проектировании и монтаже следует учитывать:
Величину вылета карнизного свеса от несущей стены
Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.. При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства
При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.
Преимущества двускатных крыш
- 1. Простота и быстрота устройства.
- 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
- 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
- 4. Возведение этой конструкции не требует особого оборудования или техники.
- 5. При выборе соответствующего угла осадки не задерживаются на скатах.
- 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
- 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
- 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.
Оптимальный размер
В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.
Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.
Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.
Влияние погодных условий на расчет конструкции
Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.
По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

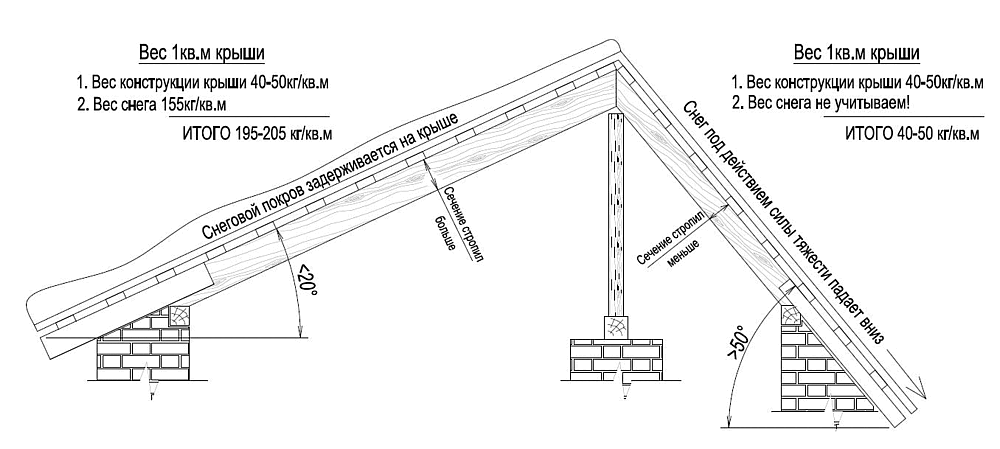

Выбор конструкции кровли в зависимости от уклона крыши
Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж
Зачем нужен карнизный свес крыши дома
Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.
Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.
Карнизный свес меняет архитектуру дома
Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.
Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.
Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.
Широкий карнизный свес прикрывает аттиковые стены (вертикальные участки стен) мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.
Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.
Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.
Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.
Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.
Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.
Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.
Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.
Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.
Карнизный свес экономит энергию
Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.
Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.
Вентиляция в карнизном свесе крыши
В карнизном свесе крыши для притока воздуха рекомендуется оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли.
В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.
Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли. В верхней части крыши для выхода воздуха делают отверстия такого же размера.
Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.
Светильники в карнизном свесе крыши
В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.
Фронтальный и карнизный свес
Основное предназначение карнизного свеса – защитить фасад постройки. Существует два вида свесов:
- горизонтальные, образующиеся с помощью нижней части скатной кровли;
- фронтонные, образующиеся боковой частью ската.
При обустройстве фронтонного свеса заботиться о дополнительной вентиляции не стоит, но необходимо предусмотреть дополнительную защиту от влаги и ветра.
У двухскатной крыши его устройство будет выполняться с помощью выпуска несущих перекладин, закрепленных на стропилах. Его можно соорудить из досок обрешетки, предназначенных для пароизоляции. На них укладывается карнизная доска, обшивается выбранными материалами.
Оптимальные размеры
Типичные размеры свеса кровли По нормативам ГОСТ и СНиП свес крыши от стены имеет вполне определенные размеры. Зависит это от характера материала, использованного для кровли:
- если используется асбестоцементный шифер, длина карниза составляет не менее 25 см;
- величина конструкции из оцинкованной стали, в том числе и профлиста – 12 см;
- если настилают гибкую черепицу, допускается минимальный размер – 5–7 см.
Помимо требований СНиП и ГОСТ учитывают особенности здания и конструкцию свеса. Если предполагается освещение фронтона, светильники обычно монтируют именно в карниз. Это означает, что его длина должна быть достаточной, чтобы разметить довольно массивные корпуса осветительных приборов.
Учитывается также размещение окон и балконов. Нередко карниз выступает частью затенения проемов и в этом случае длина его увеличивается.
Зачем нужны разные скаты
Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.
Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.
Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.
Обшивка свесов: материалы и монтаж
Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.
Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.
Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.
Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.
Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:
- Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
- Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.
Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.
Виды стропильных систем
Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.
Два вида стропильных систем — с висящими и наслонными стропилами
Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.
Установка стропил двухскатной крыши своими руками
Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.
Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.
Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.
При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.
Вариант стропильной системы для двускатной крыши со стойками
В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.
Как можно прикрепить стропильные ноги к коньку
Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.
Способы крепления стропильных ног к мауэрлату
Из чего сделать лобную доску при подшивке свесов крыши
Закрепляемая гвоздями на выступающих торцах стропил лобовая доска усиливает жесткость и прочность кровельных конструкций, удерживает водосточные желоба (необязательно) и планки подшивки карнизов, защищая последние от осадков и ветра.
При отсутствии возможности покупки специальных элементов (лобовая доска входит в комплектацию черепичных крыш) ее изготавливают из водостойких и выдерживающих частные перепады температуры и влажности пород древесины – лиственницы, ангарской сосны тика или прошедшего термическую обработку ясеня. Стандартная ширина таких досок зависит от высоты стропил и варьируется в пределах 180-250 мм при толщине от 20 до 30 мм.
С учетом низких весовых нагрузок к лобовой доске не выдвигаются жесткие требования по толщине или прочности. Исключение делают для элементов с держателями водосточных систем, но даже в таких случаях их толщина не превышает 30 мм. Длина отдельных элементов не нормируется и подбирается исходя из габаритов кровли и удобства монтажа.
Но в плане выдержки влажностных и атмосферных воздействий ситуация обратная – лобовую доску защищают от них с помощью олифы, ЛКМ, широких и гладких металлических планок с полимерным покрытием или пластиковых ламелей. Зашиваемая доска обязательно пропитывается антисептиками и антипиренами.
