Как сделать коптильню своими руками?

Составные части конструкции

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;Решетки. Для выкладки продуктов;Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Источники

  • https://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html
  • https://pro-kopchenie.ru/koptilni/koptilnya-goryachego-kopcheniya.html
  • https://tytpodelki.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya/
  • https://o-remonte.com/koptilnya-svoimi-rukami-kholodnaya-gor/
  • https://DimDom.ru/koptilnya-goryachego-kopcheniya-svoimi-rukami.html
  • https://jamaster.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya-svoimi-rukami/
  • https://homius.ru/koptilnyu-goryachego-kopcheniya-svoimi-rukami.html
  • https://HouseChief.ru/koptilnja-gorjachego-kopchenija-svoimi-rukami.html
  • https://moekopchenie.ru/koptilni/svoimi-rukami/goryachego-kopcheniya
  • http://landshaftdizajn.ru/koptilnya-svoimi-rukami/
  • https://stroy-podskazka.ru/koptilnya/svoimi-rukami/
  • https://grillrest.com/koptilni/svoimi-rukami-instrukciya/

Электрокоптильня горячего копчения

Большая часть электрокоптилен предназначены для горячего копчения. Они имеют меньшие габариты и состоят из одного блока — дымогенератора и коптильной камеры. Обычно они совмещены в одном корпусе:

  • на дне коптильной камеры находится ТЭН;
  • на него насыпаются опилки, которые при нагреве выделяют дым;
  • на расстоянии 5 см от опилок расположен поддон для сбора жира;
  • на высоте 10 см от поддона находятся решётки с продуктами;
  • вся установка закрывается передней дверцей или верхней крышкой.

Такие установки выше обычных. К размеру аппарата, устанавливаемого на газовую плиту, прибавляется высота ТЭНа — 2-3 см. При самостоятельном проектировании коптильни горячего копчения это необходимо учесть на чертеже.

На следующей схеме видны основные размеры и внутреннее устройство электрокоптильни.

Электрокоптильня горячего копчения

Переделка вертикальной коптильни в электрокоптилку

В вертикальных электрических коптильнях достаточно места для установки внутри электроплитки с ёмкостью для опилок. Проще всего переделать в электрическую устройство, изготовленное из бочки ёмкостью 200 л или сделать такую коптильню из холодильника.

Пошаговая инструкция сборки состоит из следующих пунктов:

  1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
  2. от электроплитки отсоединяется вилка;
  3. плитка ставится на дно бочки, а провод пропускается в отверстие;
  4. вилка подключается к проводу;
  5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Вертикальная коптилка

Разновидности коптилен

Самодельные коптильни собирают из всего, что есть в хозяйстве. Конструкции бывают простые, а иногда придумывают настоящие шедевры. В индивидуальность не стоит вдаваться, нужно рассмотреть три основных вида:

  1. Шахтную конструкцию еще называют вертикальной коптильней. Она похожа на шалаш, где под потолком коптятся подвешенные продукты. Минусом считается невозможность использования холодного копчения. Из-за простоты устройства сложно точно отрегулировать подачу в камеру нужной порции дыма.
  2. Туннельную коптильню из-за особенностей расположения называют горизонтальной. Для ее изготовления понадобится много места. Участок желательно подбирать на склоне. Дымоход в виде туннеля обустраивают под землей. Он соединяет коптильную камеру с удаленным дымогенератором или очагом. В зависимости от его удаленности производят горячее и холодное копчение.
  3. Камерный тип коптильни отличается простотой конструкции, но она габаритная. Обычно высота достигает 1,5 м, а диаметр превышает 1 м. При строительстве требуется выдерживать наклон 10-30о.

Лучшим материалом для коптилен считается красный кирпич и металл. Для простых коптилен используют старые бочки, баки, другие емкости. Металл подойдет обычный, нержавейка, цветные сплавы, с эмалированным покрытием. Оцинковку для коптильни использовать нельзя. Температура плавления цинка 419,5⁰С, но вредные вещества начинают выделяться при нагреве от 180⁰С.

Особенности конструкции дымохода

При строительстве коптилен своими руками крайне ответственным этапом становится изготовление дымохода. Напомним, что для его обустройства лучше не брать кирпич – его пористые стенки будут активно впитывать вещества, выделяемые при горении и со временем использования продукты будут впитывать неприятные запахи.

Но помните, что металлический дымоход придется регулярно чистить от образовавшейся копоти и сажи. Также есть вариант обустройства дымохода непосредственно в земле – почва хорошо студит дым естественным способом (что особенно актуально для копчения холодного типа) и активно впитывает конденсат, а микроорганизмы, которые содержатся в почве, очищают дым от канцерогенов.

Земляной дымоход делается так:

  1. Подыскивается подходящая площадка с уклоном (ее можно сделать и самостоятельно, насыпав слой земли).
  2. Топка коптильного аппарата размещается непосредственно под склоном.
  3. На земляном склоне прокапывается канава – она и станет будущим земляным дымоходом.
  4. Канава прикрывается сверху металлическими пластинами. Сверху на них укладывается дополнительный слой земли для обеспечения хорошей теплоизоляции. Земляной дымоход доводится до камеры коптильного агрегата.

Особенности коптильных камер для разных видов копчения

Есть разные виды копчения, отличающиеся по температуре дыма:

  • 20-35°С — холодное;
  • 35-70°С — горячее;
  • 70-120°С — запекание в дыму.

Для холодного и горячего копчения используются устройства разной конструкции:

  • при холодном копчении дым вырабатывается отдельно, дымогенератором и поступает в коптильню по дымоходу;
  • при горячем копчении и запекании дым производится внутри коптильной камеры путём нагрева опилок, насыпанных на её дно.

Коптильная камера холодного копчения своими руками

Установка для холодного копчения состоит из трёх основных частей:

  • дымогенератор, вырабатывающий дым;
  • дымоход, проходя по которому дым охлаждается и очищается от влаги и смол;
  • коптильная камера, в которую поступает охлаждённый дым и в которой находятся продукты.

Ёмкость должна плотно закрываться для достижения максимальной концентрации дыма.

В коптильной камере для холодного копчения температура дыма не превышает 35°С, поэтому она может быть изготовлена из любых материалов — металла, дерева и полиэтилена, натянутого на каркас из пластмассовых или деревянных реек. Кирпич и другие пористые материалы использовать не рекомендуется — они впитывают влагу и смолы из дыма, которые через некоторое время начинают гнить и портить запах копчёностей.

Внутри коптильни устанавливаются решётки для укладки или крюки для подвешивания продуктов.

Коптильная камера горячего копчения своими руками

В коптильню горячего копчения дым поступает нагретый до более высокой температуры. Часто он вырабатывается прямо в коптильной камере. Изготавливается такое устройство из стальных листов или старой бочки:

  1. коптилка устанавливается на подставке из кирпичей;
  2. на дно камеры насыпаются опилки и щепки;
  3. на крюках и решётках размещаются продукты, коптилка закрывается;
  4. под установкой разводится огонь, дно нагревается и опилки начинают выделять дым.
  5. Такое устройство можно сделать стационарным, с кирпичными стенками и дном из стального листа.

Универсальная коптильная камера

Универсальные коптильные камеры позволяют коптить продукты обоими способами:

  • В режиме холодного копчения рядом с аппаратом устанавливается дымогенератор. Дым, вырабатывающийся в нём, остывает в дымоходе и холодным поступает внутрь к продуктам.
  • В режиме горячего копчения дым производится внутри корпуса. Опилки насыпаются на дно и нагреваются костром или электроплиткой, расположенными под коптилкой.

Для такой работы можно переделать обычную коптильню горячего копчения. В её корпусе проделывается дымоходное отверстие, а в горячем режиме оно закрывается деревянной пробкой.

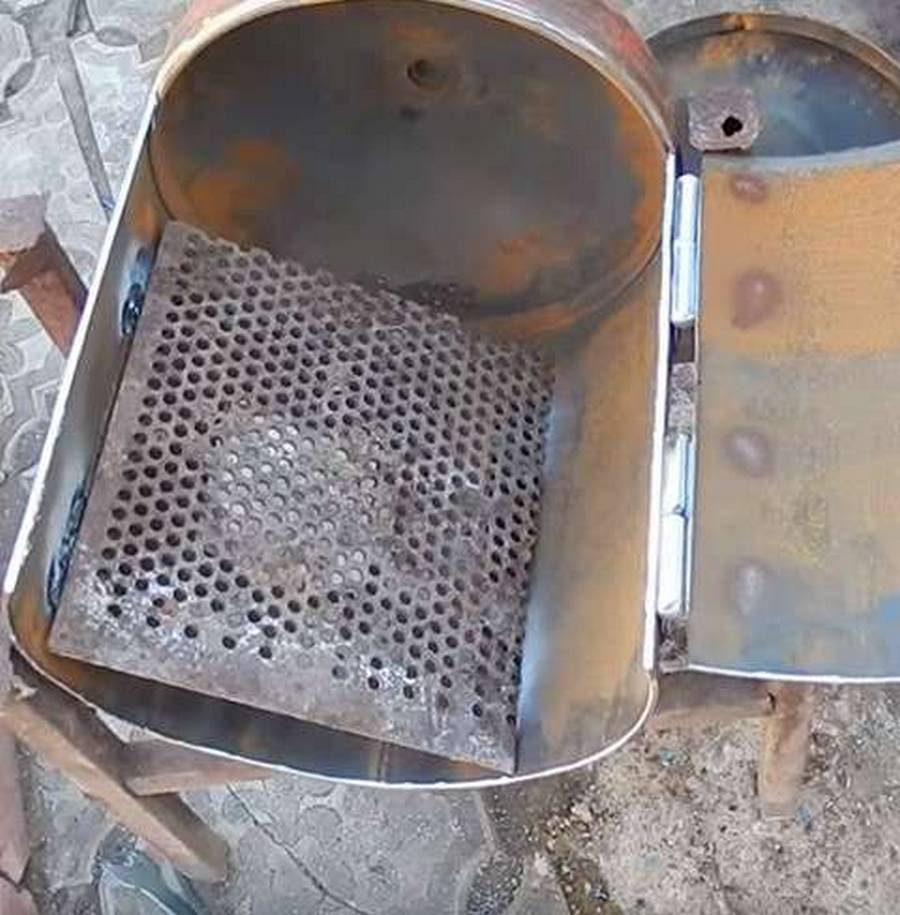

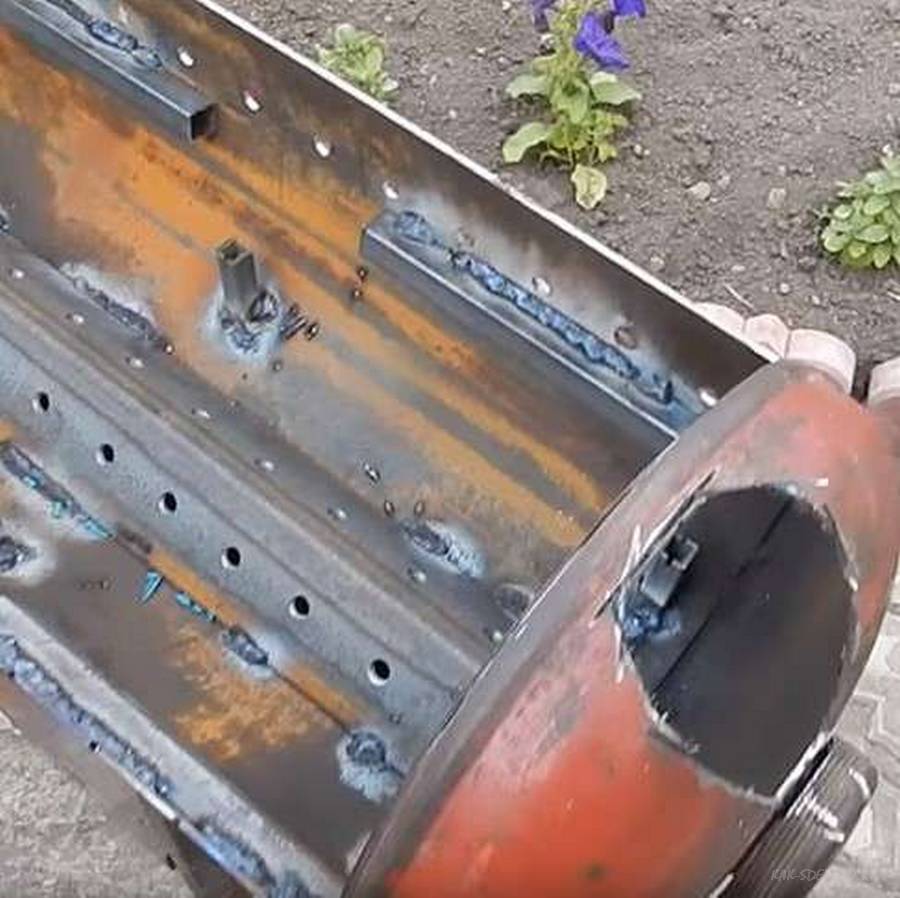

Коптильня из газового баллона: пошаговая инструкция

Наверняка у запасливого хозяина найдется в закромах старый газовый баллон из-под кислорода, углекислого газа или пропана. Владея навыками работы с металлом, можно соорудить экономичный вариант коптильни холодного копчения из газового баллона.

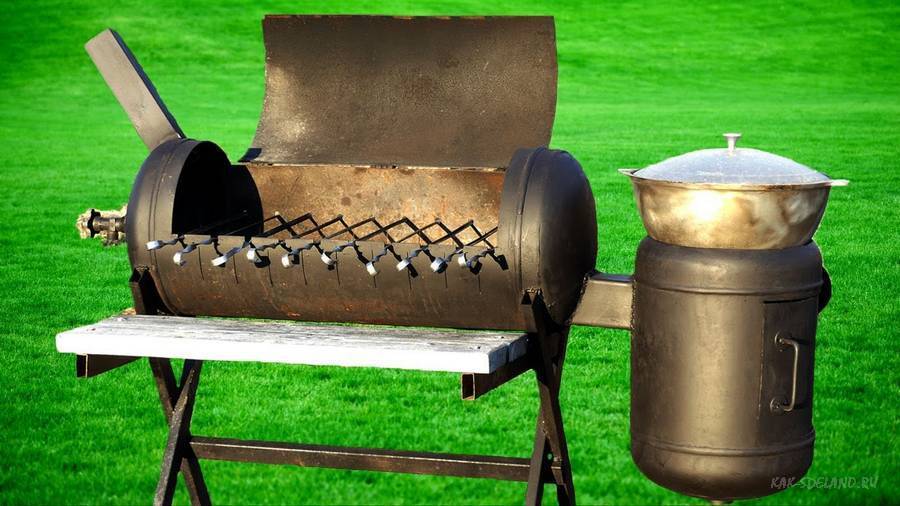

Универсальная конструкция из газовых баллонов

Понадобятся 2 газовых баллона — один побольше, другой меньших размеров, стальные трубы диаметром 80-100 мм, ручки для крышек, решетки, можно от барбекю. Для работы нужен инструмент: сварочный аппарат, приспособление для резки металла. Предварительно оборудуют место под коптильню и сваривают несущий каркас.

Кислородные или углекислотные емкости не представляют опасности. Достаточно стравить остатки газа. Баллон от пропана нужно подготовить: после освобождения от взрывоопасного вещества раскрутить вентиль и заполнить водой. Если металлическая колба старая, вентиль можно аккуратно спилить ножовкой. Чтобы избежать искр, поливают место реза водой.

Порядок проведения работ по изготовлению коптильни:

  1. Заполнить емкости водой, дать постоять 1-2 дня. Раствор слить
  2. Вырезать в торцах 2 баллонов отверстия для дымовой трубы.
  3. В емкости, предназначенной для сжигания опилок, пропилить отверстие под заслонку (произвольной формы). В баллоне для копчения вырезать отверстие под вытяжную трубу.

Проделать в корпусе несколько распилов под крышку, приварить петли и потом уже отрезать ее до конца. Установить ручки.

Изготовить таким же способом крышку второго баллона.

Вварить соединительную и вытяжную трубу. Установить заслонки.

Внутри коптильной камеры закрепить опоры для решеток.
Оборудовать коптильню термометром, окрасить конструкцию в любой цвет по желанию.

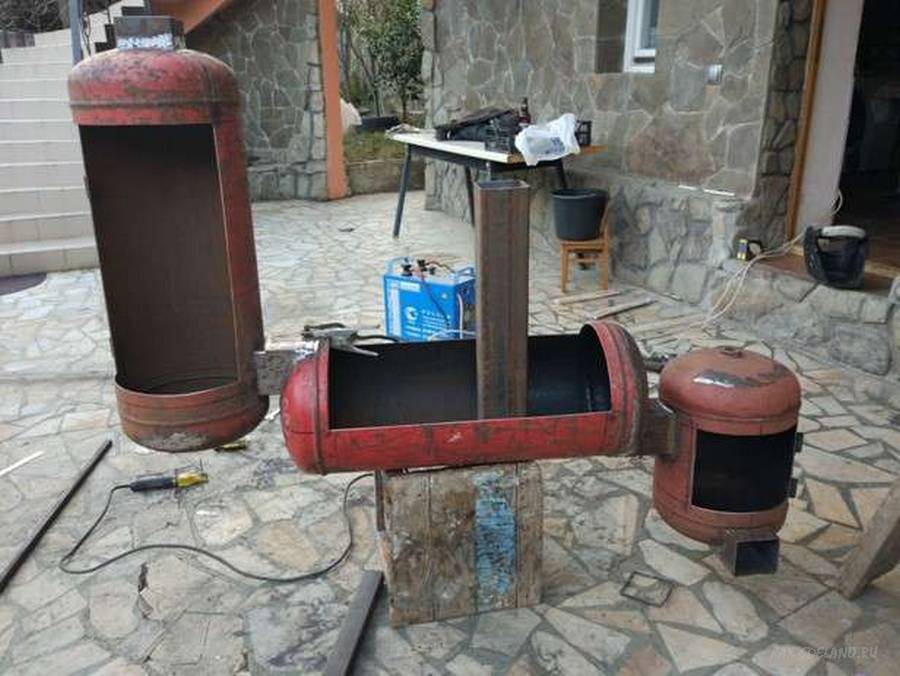

Изготовление коптильни из газовых баллонов

Такая коптильня универсальна. При некоторых доработках ее можно использовать как барбекю или мангал.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

Из кирпича

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Изготовление стационарной коптильни горячего копчения из кирпича

После того, как вы потренировались на изготовлении простых коптилен, можно приступать к выкладке монументальной конструкции из кирпича.

Какие материалы и инструменты понадобятся для работы

Для возведения коптильни горячего копчения нам понадобятся:

  • огнеупорный кирпич, подойдёт и керамический, а вот силикатный использовать нельзя;
  • глина;
  • ёмкость для раствора;
  • строительные инструменты: уровень, шпатель, молоток, кельма, лопата;
  • решётка и прутья;
  • металл для дверцы и крыши;
  • стальная сетка;
  • бетон;
  • щебень и песок;
  • рубероид и битумная мастика.

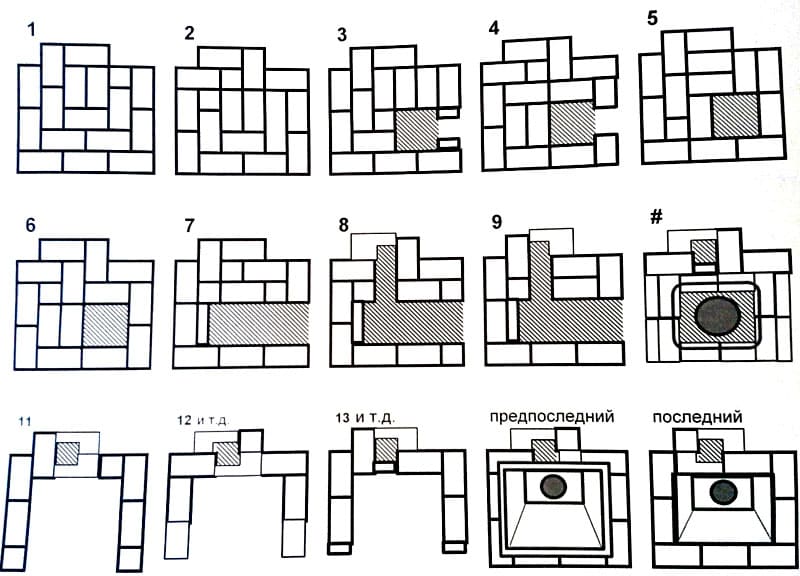

Чертёж и порядовка

Для горячего копчения очаг необходимо расположить непосредственно под камерой. Дымоход предпочтительнее сделать из кирпича или металла, поскольку это также влияет на вкус продуктов. Для защиты от осадков сверху нужно установить стальной колпак. Ещё одну важную деталь потребуется предусмотреть заранее – съёмный поддон, в который стекают соки и жир во время копчения. Это даст возможность вовремя очищать его, что позволит избежать образования нагара.

Чертёж коптильни горячего копчения из кирпичаПодробная порядовка кирпичной кладки

Пошаговая инструкция

Поскольку коптильня из кирпича – это стационарная конструкция и переместить её не получится, необходимо тщательно выбирать место для возведения. Желательно расположить её подальше от деревьев и строений, чтобы не нанести им урон. Площадка должна быть ровной. Можно дополнительно подвести водопровод и установить небольшой столик. Рассмотрим весь процесс строительства коптильни более подробно.

Заложение фундамента

Этапы возведения фундамента следующие.

  1. Вырыть неглубокую яму около 30-40 см.
  2. На дно уложить песок и щебень, утрамбовать их и выровнять.
  3. Уложить сверху стальную сетку.
  4. Залить бетонной смесью.
  5. После полного застывания бетона уложить на битумную мастику рубероид для гидроизоляции.

Для семьи достаточно небольшой коптильни, площадь основания которой 1м²

Выкладка коптильни

После завершения работ по возведению фундамента, приступают к выкладке основной части.

ИллюстрацияОписание действия
Нанести на основание мастерком раствор из бетона, намазать тычок кирпича раствором и уложить первый ряд по схеме. Кирпич вдавить в бетон, слегка ударить резиновым молотком и убрать мастерком раствор, который выйдет наружу.
Согласно схеме уложить второй ряд кирпича, проверяя каждый угол кладки строительным уровнем. Толщину швов следует делать около 12 мм. В углах кирпич должен накрывать швы предыдущего ряда, поэтому порядовку следует начинать с угла.
С третьего ряда нужно закрепить дверцу.
После пятого ряда устанавливают решётку над топочной камерой и продолжают выкладывать вытяжной канал.
После шестого ряда следует оставить место для дверцы основной камеры.
После выкладки десятого ряда закрыть топочную камеру металлическим листом с отверстием.
С одиннадцатого ряда кладка выполняется только по периметру.
Установить вторую дверцу.
После двенадцатого и шестнадцатого ряда установить скобы для крепления решётки. После девятнадцатого ряда уложить перемычки из уголка.
Все этапы работ постоянно проверять уровнем.
Двадцатый ряд выкладывается на перемычку.
Установить дымоход и обложить его кирпичом.
Для копчения на металлическую заглушку насыпается щепа, на нижние скобы следует установить поддон для сбора жира, а на верхние – решётку или мангалы с продуктами.
Установить дверцу.
Вот такая печь-коптильня получилась за два дня.

Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Чтобы проверить, насколько правильно возведена коптильня, нужно выполнить тестовую закладку небольшого количества продуктов. По цвету и качеству приготовленных блюд можно судить о результате. Для начала, необходимо закрыть выходное отверстие трубы, прогреть камеру в течение получаса, затем открыть выход и дать устройству  поработать ещё 30 минут. Если от коптильни не идёт дым, значит, все швы герметичны, в противном случае, следует сразу справить недочёты. Подкопчённые продукты должны быть горячими, иметь румяную корочку и золотистый вид.

Копчение разных температурных типов

Приготовление копченых продуктов осуществляется при различных температурных условиях, зависящих от протяженности дымового канала между объектом и источником дыма. Существует два вида дымовой обработки:

Холодная. Приготовленные этим способом продукты считаются самыми вкусными. Но процесс их приготовления — очень долгий. Чтобы организовать холодное копчение своими руками, потребуется тщательная подготовка.

Горячая. Этот способ намного проще и быстрее. Не требует длительной подготовки и позволяет пробовать блюдо сразу после коптилки. Пища обрабатывается при температуре 50-100°С около четырех часов. Но в этом случае еду следует быстрее употребить, так как долго храниться она не будет.

Разновидности технологий копчения

Важно помнить, что копчение, это тепловая обработка. Дым образует красивую корочку, придает вкус, аромат продукту, но на него еще оказывает влияние температура

С учетом этого нюанса различают два типа копчения:

  1. Самым эффективным считается холодное копчение. Технология основана на использовании низких температур в диапазоне 25-45оС. Дым поступает в камеру коптильни от удаленного дымогенератора или очага. Пройдя путь по длинной шахте, он остывает до нужной температуры. Продукты получаются вкусные, сохраняют сочность, витамины, способны долго сохраняться. Минусом считается сложность конструкции коптильни, да и сам процесс длится больше 2 суток.
  2. Технология горячего копчения дает возможность получить готовое блюдо примерно через 1-4 часа. Быстрое приготовление происходит за счет горячего дыма температурой 50-100оС. Мясо или рыба поджаривается по методу шашлыка, только не на открытом огне. Плюс такой коптильни – простое устройство. Однако продукт горячего копчения имеет ограниченный срок хранения, быстро портится.

Начинающим коптильщикам оптимально сначала потренироваться на горячем копчении, после чего осваивать другую сложную технологию.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
