Где получить данные топографической съемки и план земельного участка

Как заказать топографическую съемку для градостроительного плана — 6 главных этапов

Поскольку вы не геодезист (иначе вы бы не читали эту статью), смело обращайтесь в геодезическую организацию для разрешения вопросов. Самостоятельно провести топографическую съемку человеку, не имеющему отношение к геодезии, очень затруднительно.

Как получить желаемую геоподоснову для строительства, читаем далее.

Этап 1. Выбор компании

Геодезические организации в общем и целом похожи друг на друга, как две капли воды. Все предлагают широкий спектр услуг и сулят большие скидки. Выбрать из множества предложений вам помогут несколько небольших советов.

Обратите внимание:

• на опыт работы компании;
• на квалификацию сотрудников;
• на заинтересованность в клиентах;
• на отзывы и рекомендации о работе компании.

Пользуйтесь формой обратной связи на сайте. Если ваше общение с менеджером компании начинается со слов «скидки и акции», ищите другую. Здесь бонусы уже включены в вашу оплату.

Профессионалы начинают разговор с постановки целей и задач изысканий.

Этап 2. Разработка технического задания

Компания, которую вы решите пригласить, попросит у вас составить тех задание. Не пугайтесь! В этом нет ничего страшного. Тем более, что составить этот документ вам помогут сотрудники.

Бланк технического задания вам предложат сами геодезисты. Самостоятельно только придется перепроверить и уточнить все обязательные к заполнению пункты. Для этого вы должны иметь на руках нужные документы.

Этап 3. Подготовка документов

Если вы частный застройщик, то бюрократия в топосъемке вас обязательно порадует. Вернее, радовать она будет геодезистов, а от вас потребуется минимальный пакет документов.

Для оформления заказа необходимы:

• правоустанавливающие документы на земельный участок;
• паспорт;
• техпаспорт БТИ.

Нужно заметить, что паспорта и документы права собственности понадобятся от каждого совладельца участка, либо их можно заменить соответствующими доверенностями.

Этап 4. Проведение работ

Топографическая съемка проходит в три этапа: подготовительный, полевой и камеральный. Первый этап мы уже рассмотрели — это сбор документов, подготовка техзадания и заявка на проведение работ.

На полевом этапе происходит то самое таинство, посредством которого мы и получим нашу заветную карту. Да, геодезисты будут просто работать! Заказчику нужно допустить работников к исследуемой территории и смотреть на третью вещь, за которой можно бесконечно наблюдать.

А пока горит огонь и течет вода, геодезисты приступают к своим прямым обязанностям.

Работы включают в себя:

• измерения расстояний и углов;
• определение превышения между точками;
• привязку координат;
• вычисление объема и площади объекта.

На камеральном этапе проводится обработка данных. А также сверка и выборочная перепроверка уже отснятых точек.

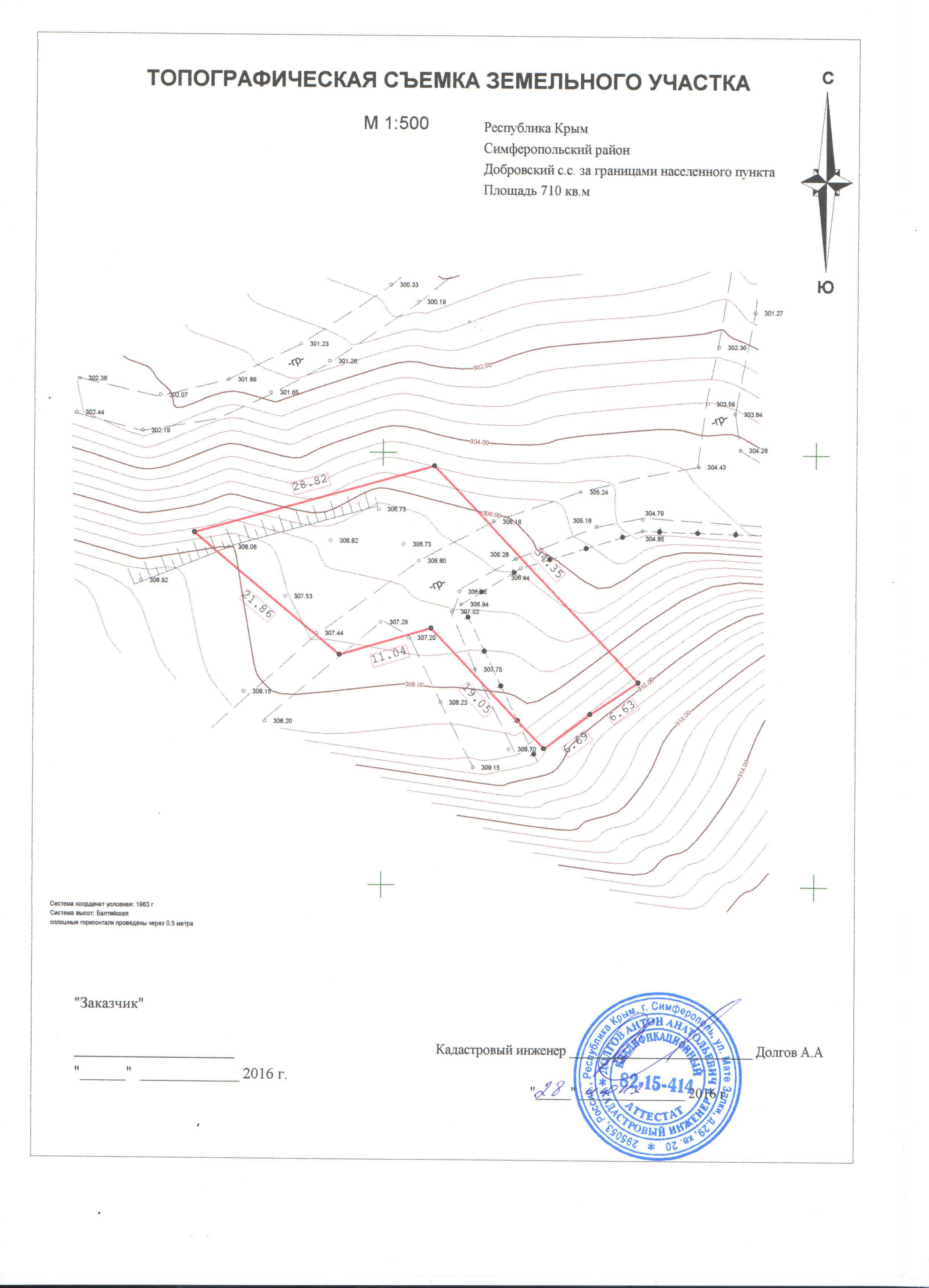

По полученной информации изготавливается чертеж топографического плана в бумажном и электронном виде.

Этап 5. Сдача отчета в отдел архитектуры

Далее наш свежевычерченный план вместе с отчетом о выполненных работах отправляется с сотрудником геодезической компании в градостроительные инстанции. Здесь понадобится проверить соответствие документа системе координат и правильность выполнения в указанном масштабе.

В отделе архитектуры рассматривают возможность застройки. Выясняют, какое влияние окажет строительство на окружающую территорию, и какие последствия может повлечь за собой вмешательство в природную среду.

Чтобы избежать необоснованных отказов вместе с топосъемкой у геодезических компаний часто заказывают экологические изыскания.

Этап 6. Выдача отчета

Результат проведенных работ — отчет. И в нем содержится пояснительная записка, журнал изысканий, полученные данные и топографический план.

Отчет вам вручают в геодезической компании в срок, указанный в договоре. Обычно это 10-15 дней, в зависимости от сложности и величины участка.

Топографическая съемка — что это?

Топографическая съемка – вид геодезических изысканий, включающий измерения расстояний, углов, определение координат точек для составления топографического плана (карты) участка. Данная процедура является достаточно трудоемкой и требует участия опытных специалистов, сертифицированного оборудования, современных компьютерных программ.

Наземная топосъемка, выполняемая с помощью геодезической аппаратуры, применение летательных аппаратов и спутников GPS позволяют инженерам-геодезистам получать точные сведения об особенностях рельефа, месторасположении наземных объектов, надземных и подземных коммуникационных сетей на исследуемой территории. Данная информация используется проектировщиками для составления рабочих чертежей, а также:

• для оформления разрешения на строительство;
• для экономического обоснования проекта;
• для планирования схемы инженерных магистралей.

Цели проведения

Основанием для проведения топографической съемки может стать:

• Необходимость получения разрешения на проведение перепланировки проходящих коммуникационных сетей;
• Потребность получить проектную документацию для проведения перепланировки;
• Необходимость получения проекта раздела участка;
• Установление проходящей границы, выделяющей определенную территорию и расчет имеющейся площади ее поверхности;
• Получение разрешения на строительство здания или сооружения на обозначенном участке местности;
• Возникновение в текущей операции обновления картографической информации, которая имеется относительно участка;
• Проведение исследований экологического характера;
• Осуществление на территории ландшафтных или дизайнерских работ;
• Проектирование коммуникаций и получение разрешения на прохождение их на участке земли;
• Составление ландшафтного проекта участка;
• Оформление земельного участка в право собственности или его передача в аренду, для чего необходимо уточнение данных по нему.

Основные разновидности топографической съемки

В результате проведения данной съемки непременно формируется топографический план, применяемый для разных работ с земельным участком. Виды данных планов зависят от того, какие именно работы планируются на территории.

Виды зависят от разных факторов, к которым относится:

• применяемые методики для осуществления топографической съемки;
• использование специфического оборудования для получения данных;
• разные требования могут предъявляться к масштабу;
• заказчик самостоятельно определяет допустимые погрешности, а от этого зависит оперативность и стоимость выполняемых работ.

Важно! После получения первого документа может потребоваться в будущем еще одна топосъемка, предназначенная для документального обеспечения тех или иных видов работ на участке, а обычно это необходимо при межевании территории

Когда требуется топосъемка

Существует несколько ситуаций с земельными участками, при которых непременно проводится топосъемка. К ним относится:

Формирование межевого проекта. Он предназначается для проектирования зоны застройки, причем непременно для этого должен иметься топографический документ. Он является геоподосновой. На план межевания наносятся строения, которые требуются возвести на территории. Отмечаются не только здания, но и зоны застройки, а также межевые линии.

Проведение инженерных сетей. Перед прокладкой коммуникаций обязательно составляется ситуационный план, причем как для газа, так и для электричества. При такой топосъемке наносятся на план не только различные сооружения, но и транспортные развязки, после чего решается точное и детальное расположение электропроводки, труб для прокладки газа или иных инженерных сетей. Для этого учитывается заявка заказчика. Такая работа следует тщательного анализа территории со стороны специалистов, так как не допускаются какие-либо недочеты или недостоверные данные. После проведения работ будет получен ситуационный план, где будет видно расположение всех элементов коммуникационных сетей.

Оформление прирезок. В такой ситуации используется съемка, при которой допускается увлечение территории примерно на 10 процентов, причем данный процесс производится на безвозмездной основе.
Прилегающие территории могут выкупаться у соседей или администрации города

Во время такой работы учитывается, что не допускается незаконными способами занимать чужую территорию, поэтому первоначально важно убедиться, что увеличение участка не приведет к нарушению прав других людей или компаний.

Реорганизация участка. Этот процесс может осуществляться исключительно межеванием

Он предполагает, что изначально специалисты определяют точную площадь участков, которые используются для создания единой территории. Также может разделяться один участок на несколько отдельных частей, для чего учитываются нормы, применяемые для данной процедуры.

Выполнение других видов работы. Нередко возникают другие заказы, обладающие определенными особенностями. Например, топосъемка может потребоваться в процессе создания генерального плана застройки или оценки рентабельности каких-либо запланированных работ.

Таким образом, проведение топосъемки может потребоваться для разных целей, причем непременно в процессе работы учитываются нормы и правила, которые предъявляются к ней.

Когда требуется проведение топографической съемки земельного участка?

Нюансы осуществления топосъемки земли

Данный процесс заключается в реализации трех этапов:

• Подготовительный этап. Он предполагает составление специального технического задания на основании запросов клиента. Все сведения в этом задании передаются геодезистам. Далее заказывается выписка из ГКН, причем данные из нее используются для создания предварительного плана.
• Работа на местности. Она осуществляется на основе информации, полученной на предыдущем этапе. Именно этот этап и представляет собой непосредственную топосъемку, в результате чего производится анализ полученных данных, а также проводятся актуальные и точные расчеты.
• Камеральный этап. Он заключается в использовании зафиксированных сведений для получения полноценного топографического плана, полностью соответствующего запросам клиента. Кадастровый отчет подготавливается специалистами, после чего передается в Росреестр. Как получить кадастровый паспорт земельного участка вы можете прочесть тут.

Важно! Любой этап реализуется с помощью подходящих методик и инструментов, позволяющих получить данные для грамотных расчетов.

Топосъёмка земельного участка своими руками

инструмент для съёмки

• 6 деревянных кольев высотой 1,2 — 1,5 м;
• рейки, сбитые в виде буквы Т. На верхнюю, горизонтальную, укладывается обычный строительный уровень и прикрепляется лазерная указка;
• строительный уровень или гидроуровень;
• не менее 30 м верёвки, на которой отмечены метровые деления;
• двухсторонняя, с нулем посередине, пятиметровая линейка (в таком качестве можно использовать 2 соединённые рейки, на которые помещена пятиметровая рулетка;
• молоток или кувалда.

Съёмку плана участка лучше выполнять вдвоем в определённом порядке.

Периметр участка

Топосъёмка земельного участка своими руками

1. На кольях в базовых точках при помощи уровня делаются отметки, располагающиеся на одной горизонтали. Сначала отметка ставится на первом колышке, к примеру, на высоте 1 м от земли.
2. Затем с помощью гидроуровня отметки наносятся на остальных кольях.
3. Теперь, если по ним натянуть верёвку, получится, что по периметру участка верёвка натянута на одном уровне. Если участок имеет большие размеры, можно использовать дополнительные колья.
4. Между первым и вторым кольями по отметкам натягивается верёвка таким образом, чтобы её прогиб был минимален.
5. Далее берётся линейка и измеряется расстояние от верёвки или луча до земли через каждый метр. Результаты заносятся на план. (Желательно подготовить предварительный план участка заранее, разделив его на квадраты со стороной 1 м, а замеры отмечать в местах пересечения линий).

Вместо гидроуровня можно использовать рейки, сбитые в виде Т, на горизонтальной перекладине которой закреплён строительный уровень и лазерная указка. В этом случае Т выставляется так, чтобы перекладина оказалась в горизонтальном положении, а своим концом, где помещена лазерная указка, она была направлена в нужную сторону. Если используется последний вариант, можно обойтись и без веревки — ее заменит луч указки.

Съёмка рельефа участка

1. Берутся два колышка и верёвка. Они устанавливаются в метре от линии между первым и вторым кольями, и вдоль новой линии делаются замеры, а их результаты заносятся в план и далее в том же порядке.
2. Если линейка двухсторонняя, позже не придется инвертировать размеры. Достаточно следить за тем, где оказывается ноль, ниже или выше верёвки, и записывать глубину или высоту. Когда вместо верёвки применяется уровень с лазерной указкой, нужно следить в каком месте на линейке оказывается луч и записывать этот результат.
3. После выполнения всех замеров на схеме нужно выбрать наиболее часто встречающееся число. Его можно принять за ноль.
4. Составляя чистовой вариант плана участка, относительно этого значения пересчитываются все результаты. Например, за ноль взяли высоту 1 м. Из всех значений на схеме вычитаем 1 м. Так числу 0,8 соответствует минус 0,2, 1,5 — плюс 0,5. Однако нужно учитывать, что 0,2 это — возвышенность, а 0,5 — углубление. По этой причине в полученной таблице все знаки меняются на противоположные.
5. Далее с учётом полученных результатов составляется топографический план участка.

Подобный способ составления плана участка не занимает много времени. Так для топосъёмки земельного участка размерами 30×40 м потребуется около двух часов. Больше времени уйдет на замеры участка, на котором есть строения. Однако если нет нужды в оформлении официальных документов, а речь идет о планировке территории, используя данный метод можно сэкономить значительные средства.

Для чего осуществляется топосъемка? И что в нее входит?

Значение топографической съемки трудно переоценить. Осуществление топографических работ входит в перечень обязанностей сотрудников кадастровой службы. Без необходимых данных, характеризующих рельеф земельного участка, невозможно составить топографический план. Так называют изображение участка, сделанное в уменьшенном масштабе.

С помощью топографической съемки:

• устанавливают географические границы;
• подготавливают строительные площадки;
• определяют топографию ландшафта.

Если возникает необходимость в проведении подобных работ, следует воспользоваться услугами инженеров-геодезистов. Отчасти это обусловлено потребностью в специальном программном обеспечении и современной технике. Легальное оборудование используют только при согласии проектных служб. Благодаря хорошей оснащенности и высокому профессионализму сотрудников будет получен точный технический отчет.

Можно ли сделать топосъемку самому? Нет, самому это сделать не получится. Даже для того, чтобы расшифровать все показатели топографической карты, обычному человеку потребуется научно-технический словарь.

Нужна ли топосъемка маленького участка в несколько соток? Скорее да. Дело в том, что площадь здесь не является определяющим фактором. Топосъемку осуществляют на крупных и малых участках.

Наличие инженерных сооружений также не является серьезным препятствием для анализа рельефа участка. Геодезические работы проводят, основываясь на техническом задании и данных, взятых из ГКН (Государственного кадастра недвижимости).

Виды топографической съемки участка

Поскольку топосъемка – это комплекс мер, в конкретных случаях бывает нужна лишь его часть. Отсюда деление работ. В виды топографических съемок включены:

Нивелирование. Оно засекает вертикали на местности. Так становятся понятны высоты объектов на участке. Показатели вычисляют с помощью наклонного луча, гидроуровня, наблюдений за изменением атмосферного давления. Сложная техника дает данные в автоматическом режиме. Так же, для измерения вертикалей используют лазерные нивелиры.

Теодолит. Эта съемка горизонтальная. Название методу дал используемый прибор. Угломер применяют вкупе со стальной лентой. Ими засекают углы и горизонтальные расстояния.

Мензульная съемка предназначена для полевых работ. Нужны углоначертательный прибор и горизонтальный столик. Первый именуют кипрегилем. Столик называется мензулом. Полученные с их помощью данные позволяют сопоставить план топографической съемки с фактической местностью.

Тахеометрическая съемка измеряет одновременно горизонтальные и вертикальные углы. Расстояние до точек тоже засекается. Удобно для инженерных работ.

Стереофотосъемка осуществляется на земле с 2-ух точек базиса. Так именуют линию отсчета. Метод используют для работ с карьерами, оврагами, горными объектами. Дорожники тоже применяют стереофотосъемку.

Она осуществляется фототеодолитом. Прибор составлен из фотокамеры и теодолита. Последний инструмент из области геодезии определяет направление и измеряет вертикальные и горизонтальные углы.

Аэрофотосъемка требует привязки высотных кадров к сделанным на местности. Нужны дополнительные измерения. Комплекс мер дает наиболее полную и точную картину местности, считается прогрессивным. К подтипу аэросъемки относится фиксация данных со спутников.

Перечисленные виды топосъемки можно разделить на наземные, воздушные и комбинированные. Так же, оправдана классификация на высотные и низинные типы работ. В дополнение топографическая съемка геодезическая бывает узкоспециализированной. К таковой относятся:

• Фасадная съемка. В ее ходе создают план стен. Такой необходим во время реконструкции строений.
• Исполнительная. Проводится для замера зданий и их частей, дабы сверить данные с проектными.
• Подеревная. О ней говорилось в первой главе. Съемка отражает растительность местности.

Топографическая съемка 500, или другого масштаба, актуальна «как правило» в течение 2-ух лет. В кавычках указана фраза из СП «11-104-97». Его называют «Библией топографа».

Документ регламентирует периодическое внесение изменений в план участка. Вносятся они при фактическом наличии. Если перестановок и доработок не было, документ остается актуальным.

Однако, инструкция по топографической съемке указывает, что при манипуляциях с объектом, к примеру, достраивании или продажи повторный вызов специалистов необходим в любом случае. Узнаем, куда и как обращаться.

Где получать Градостроительный план земельного участка

1. Самостоятельно;
2. С помощью геодезической компании ООО «Геомер Групп».

В одном случае вы экономите свои деньги, но можете получить отказ в выдаче ГПЗУ по разным причинам, например:

1. из-за предоставления неполного комплекта документов;
2. из-за предоставления недостоверной и неполной информации;
3. планируемый земельный участок предназначен для других целей, не связанных со строительством;
4. из-за несоответствия предоставленных документов требованиям ФЗ в РФ и Московской области;
5. в документе имеются исправления, подчистки и другие помарки;
6. участок не поставлен на государственный кадастровый учет;
7. и из-за других причин.

Во втором — нервы и время, получая тем самым 100% результат с гарантией сроков.

Что для вас в приоритете — решать только вам, а ниже мы примерно опишем (в некоторых районах, схема может немного отличаться, из-за действующего законодательства), как и где получать градостроительный план земельного участка в Московской области самостоятельно.

Обращаем ваше внимание, что после получения ГПЗУ, его необходимо будет утвердить. Этапы и инструкцию по согласованию, читайте в статье: Согласование ГПЗУ: все об утверждении градостороительного плана участка

Можно ли получить ГПЗУ в МФЦ

Изготовлением градостроительного плана занимается орган местного самоуправления, ответственный по вопросам архитектуры и градостроительства в конкретном регионе. Однако законом предусмотрена возможность оформления данного документа через МФЦ «Мои документы».

Составление плана осуществляется уполномоченным органом в том регионе, в котором расположен земельный участок. Обращаться в МФЦ необходимо также по месту предполагаемого строительства, так как согласно распоряжения Д.А. Медведева № 43-р от 19 января 2018 г. данная услуга не входит в список, на которые распространяется принцип экстерриториальности.

<хедер class=”blue”>С заявлением на ГПЗУ должен обращаться собственник

Закон указывает, что с заявлением об изготовлении плана должен обратиться правообладатель земельного участка. Соответственно основным условием для его выдачи является наличие у гражданина правоустанавливающих документов на землю.

Также в выдаче ГПЗУ может быть отказано при следующих обстоятельствах:

• если гражданин обращается за документом, который выдавался менее трех лет назад, а информация в нем не изменилась;
• земля находится за границами территории органа власти;
• отсутствует информация о выделении гражданину земельного участка;
• отсутствует документация по планировке территории, выдача которой является обязательным требованием, если участок изымается для государственных нужд или осуществляется строительство линейного объекта.

Доступ к Государственному порталу

Полноценный доступ к сервису Госуслуги возможен только в случае успешно пройденной регистрации и авторизации на сайте. Процедура регистрации является довольно простой:

1. При входе на сайт нажимаем кнопку «Зарегистрироваться» в нижнем правом углу:

На мобильный телефон придет сообщение с кодом подтверждения дальнейших регистрационных действий (к примеру, 44567). Если личная информация была введена некорректно, можно вернуться на прежнюю страницу при помощи кнопки «Изменить данные» и исправить неточности. Далее указываем код и жмем кнопку «Продолжить»:

После заполнения раздела «Мои данные» ученая запись приобретет статус «Стандартная». Теперь вам доступен большой перечень услуг (проверка штрафов и задолженностей, запись к доктору и т.д.):

Однако только наличие подтвержденной записи предоставляет неограниченную работу с Порталом. Подтвердить свою личность можно путем личного посещения МФЦ либо офиса Ростелекома, а также отправкой запроса по Почте. В первых двух случаях услуга оказывается мгновенно, а в третьем — в течение 14 дней.

Виды топографической съемки

Топосъемки могут быть разного масштаба (чаще всего используют 1:200-1:500). При определении данного показателя учитывают цель, которую преследуют при проведении геодезических работ. Для малых объектов чаще всего выбирают крупные масштабы. Таким образом инженеры добиваются более высокой точности.

На топографическом плане обязательно указывают расположение водоемов, капитальных строений, зеленых насаждений, столбов, дорожного покрытия, подземных коммуникаций и ограждений.

В свою очередь геодезические съемки подразделяют на подвиды. Они бывают:

• общими;
• контрольно-исполнительными;
• специальными;
• ландшафтными;
• наземными;
• крупномасштабными;
• подземными.

Мероприятия каждого вида отличаются по методике проведения.

Геоподоснова

По завершении съемочных топографических и геодезических работ «НТЦ-Геотехнологией», Заказчику предоставляется геоподоснова

, топографические планы и технический отчет.

Геоподоснова

– план участка со всеми существующими коммуникациями для дальнейших инженерных изысканий. Как правило, масштаба — М 1:500, выполняется в Балтийской системе высот и местной системе координат.

В зависимости от специфики предполагаемых работ, геоподоснова выполняется с разной степенью подробности и может быть представлена в условной системе координат.

Обычно, для большинства городов РФ, срок действия геоподосновы составляет 3 года. После истечения срока по ней проектировать нельзя и следует заказать ее обновление.

Проверенная и высокоточная информация позволит свести к минимуму возможные риски, провести дальнейшее грамотное проектирование объектов.

Как бесплатно скачать ситуационный план земельного участка?

Зачастую граждане сами пытаются разыскать в интернете ситуационный план и распечатать его. Но найти уже готовый план онлайн, зная кадастровый номер участка, невозможно. Его нет в свободном доступе. Распечатать найденный снимок участка не составит труда, но в этом случае не будет соблюден масштаб 1:2000, что сделает документ непригодным для предоставления его в ведомственные структуры.

Вариантами для скачивания и самостоятельного оформления могут быть следующие:

1. Аэрофотоснимки с карт Гугл и Яндекс. Их можно распечатать и нанести границы конкретного участка. Следует заметить, что качество распечатки будет далеко от идеального.
2. Публичная кадастровая карта Росреестра. Качество, как и в предыдущем варианте, будет плохим и непригодным для ведомственных органов.
3. Использование специализированного программного обеспечения. Помимо наличия такой программы необходимо иметь навык работы с ней и технические навыки, которыми обладают профессиональные геодезисты.

Самостоятельное составление ситуационного плана возможно и на бумаге, но здесь так же нужны определенные профессиональные навыки. Ведь придется не только сориентировать расположение относительно сторон света, но и нанести на план все коммуникации в определенном формате.

В итоге он будет не совсем точным, то есть приблизительным, поскольку неспециалисту достаточно трудно соблюсти все нюансы. Невозможно достаточно точно перенести на бумагу инженерные коммуникации, проходящие по участку и прилегающим территориям.

Зачем нужен ГПЗУ?

Оформление ГПЗУ необходимо для осуществления таких целей:

• установления возможности возведения одного или нескольких объектов на своем земельном участке (п. 1 ст. 57.3 ГрК РФ);
• подготовки различной проектной документации (пп. 1 п. 6 ст. 48 ГрК РФ);
• получения официального разрешения на строительство (пп. 2 п. 7 ст. 51 ГрК РФ);
• оформления разрешения на ввод определенного линейного объекта (например, линии электропередачи) в эксплуатацию (пп. 2 п. 3 ст. 55 ГрК РФ).

Также, ГПЗУ может потребоваться владельцу (собственнику) земли и для личного контроля над соответствием проводимых строительных работ установленным законным требованиям и нормативам.

Методы проведения топографической съемки

Топографические съемки ведутся по принципу от общего к частному. Вначале создается обоснование, представляющее общий план с учетом разницы высот. Затем на него накладываются детали, подробности рельефа. Съемку подробностей ведут исходя из условий и применяемых приборов.  Различают 5 способов. По порядку о каждом:

• метод прямоугольных координат. Положение измеряемой точки определяется двумя координатами, которые привязаны к геодезической сети. Аналог долготы и широты в обычных географических картах;
• полярный метод. Применяют в открытой местности. Положение точки определяется углом от близлежащей стороны теодолитного хода и расстоянием от заданной точки. Угол измеряется теодолитом, расстояние дальномером;
• метод прямых угловых засечек. Используется, когда измерение расстояний затруднено. Положение точки определяется величиной двух углов, образующихся линиями соединения измеряемой точки с концами условного мерного отрезка. Отрезком служит одна из сторон обоснования.
• метод линейных засечек. Применяется когда легко измерить длины линий. Методика аналогична угловой засечке, но измеряется длина линий. Без участия углов;
• способ обхода. Теодолитный ход прокладывается по периметру снимаемого участка, фиксируются углы при определенном положении прибора. Длины измеряют дальномером.
• способ створов. Применяется для измерения точек, находящихся в створе линий, опирающихся на стороны теодолитного хода.

В процессе топосъемки с помощью теодолита ведется абрис и журнал измерений. Абрис это чертеж обоснования и вписанных контуров в произвольном масштабе, но с указанием точных измеренных размеров. В журнале записывается величина углов.

Какие документы нужны для подготовки топографического плана

Для заключения договора о проведении работ собственник земли должен предъявить:

• паспорт;
• ситуационную схему владения;
• справку об участке из публичной кадастровой карты;
• документы о ранее выполненных съемках.

Подписывать соглашение может собственник участка или его представитель. Во втором случае требуется нотариально заверенная доверенность, подтверждающая полномочия третьего лица.

Образец геодезического плана земельного участка

Для схемы местности не предусмотрен унифицированный бланк. При составлении достаточно соблюдать законодательные нормы.

По окончании работ на местности и подготовке документа заказчик получает схему в двух видах: на бумаге и в электронном формате.

Как проводят топографическую съемку?

Заявку на геодезическую съемку можно подать при личном посещении кадастровой службы или обратиться в эти компании через интернет.

Перед началом геодезических работ собственник земли должен заключить договор с подрядчиком. В документе, который подписывают обе стороны, обязательно указывают все условия. Среди них: стоимость, объем работ и сроки выполнения.

Договор составляют, ориентируясь на пожелания клиента, а также архивные сведения, планы застройки, карты местности и замеры территории.

На участке проводят следующие работы:

1. Устанавливают координаты ЗУ;
2. Создают геодезическую систему;
3. На точках, которые определены заранее, фиксируют специальные знаки;
4. Производят замеры земельного участка;
5. Осуществляют поиск инженерных коммуникаций;
6. Делают фотосъемку объекта.

Это стандартный план. Он может быть дополнен планировкой горизонталей и вертикалей строительной площадки, расчетом объема работ.

Далее полученные сведения записывают на электронный носитель. Все выявленные капитальные объекты фиксируют на карте. Ее масштаб разработчики и владелец участка определяют вместе.

Но это конечно далеко не все

Пожалуй, самой важной стадией геодезических работ является их анализ и обработка полученных данных. На это уходит обычно несколько дней

Заключение

Топографическая съемка является источником точных сведений о земельном участке. Благодаря ей профессионалы, административные органы и сам владелец ЗУ смогут оценить общее состояние выделенных территорий. Это позволит избежать проблем при продаже объекта недвижимости, изменении дизайна и ландшафта, прокладке и реконструкции коммуникаций.

Геодезическая съемка – этап, без которого не обойтись. Отказ от ее проведения влечет за собой проблемы с оформлением кадастрового паспорта и иной документации, без которой легально построить дом невозможно. Параметры съемки должен определять специалист. Их, как и данные об изменениях, обязательно вносят в вышеуказанные бумаги.
