Топографическая съемка земельного участка и этапы ее проведения

Для чего нужна съемка: законодательное регулирование

В общем случае это комплекс изыскательных процедур на местности, в результате которых создается план с указанием:

  • координат всех поворотных точек;
  • внешних границ и внутренних разграничений (при наличии);
  • обозначений контуров и координат, технических параметров всех строений – жилых и нежилых;
  • деревьев (отображение в виде условных обозначений).

В результате составляется точный план земельного участка (обычно в масштабе 1:10000), который в большинстве случаев представлен плоскостным чертежом, без учета особенностей рельефа. Границы наносятся в соответствии с поворотными точками – двумя координатами, соединенными прямой линией, совпадающей с периметром. Контуры определяются более или менее точно по фиксированным объектам (бетонные, кирпичные, деревянные стены, заборы, границы леса, полоса насаждений и т.п.).

Этот план представляет собой документ, который может понадобиться:

  1. Получение разрешения для того, чтобы начать частное (ИЖС) или коммерческое строительство – возведение жилых зданий и любых капительных построек хозяйственного или производственного назначения.
  2. Перепланировка территории, предполагающая изменение границ, внутренних разграничений.
  3. Работы по благоустройству и изменению ландшафтного дизайна.
  4. Уточнение информации о границах, координатах поворотных точек, расположении объектов, если в документах есть противоречие с фактическими данными.
  5. Оформление документов, которые связаны с определением границ и/или площади всей территории, отдельных ее секторов, сооружений на ней.
  6. Подведение коммуникаций к территории и получение разрешения на их подключение.

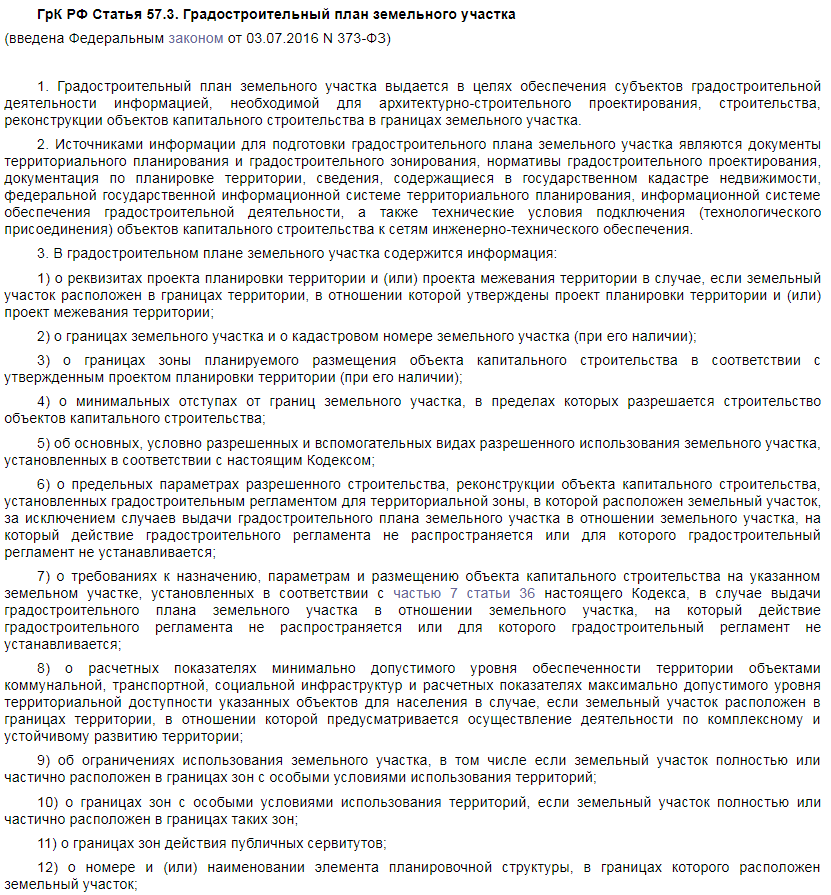

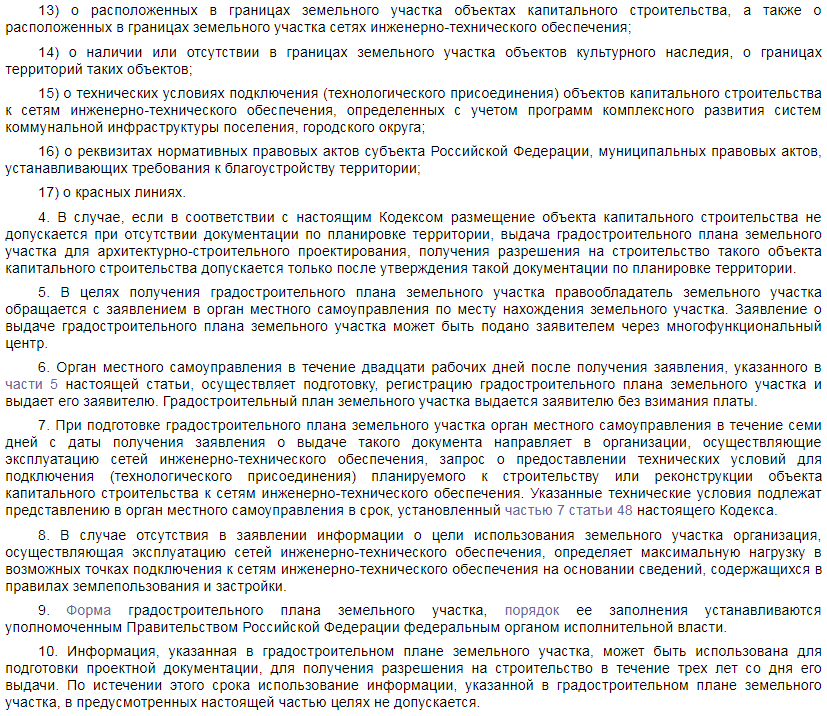

  7. Подготовка генерального плана земельного участка – так называемого ГПЗУ.

Содержание ГПЗУ во многом совпадает с топопланом территории. Законодательно подобные вопросы регулируются Градостроительным кодексом (последние изменения произошли в июле 2017 года).

Мнение эксперта
Саломатов Сергей
Эксперт по недвижимости

После проведения всех работ, составления плана и получения разрешения на строительство реализовать это право необходимо не позднее, чем три года. Затем заявитель должен снова провести изыскания на участке и опять обращаться за разрешением.

С практической точки зрения съемку нужно проводить в тех случаях, когда необходимо оформить документ на основе плана земельного участка, уточнить его границы или разрешить судебные споры с соседями.

Определение топосъемки и топоплана

Под топографической съемкой или топосъемкой, как ее чаще называют, понимается проведение определенных работ, характеризующихся в точном измерении параметров поверхности земли и расположенных на них объектов.

Осуществляется это для дальнейшего использования при выполнении с землей любых видов работ в порядке разрешенного типа землепользования (который будет соответствовать целевому назначению участка).

На подготовленном и составленном исполнителем плане должны присутствовать такие объекты:

  • Рельеф местности участка земли, план которого был заказан исполнителю;
  • Проходящие на участке коммуникации и любые сооружения инженерно-технического характера;
  • Границы участков, угодий, территорий. Тут может идти разделение по назначению, целевому использованию и т.д;
  • Сведения о высотных параметрах объектов природного и искусственного характера, расположенных на земельном участке.

Как и где получить: пошаговая инструкция

В зависимости от назначения СПЗУ оформляется разными способами. Существует несколько вариантов его получения, а выбор способа производится с учетом конкретных условий.

Как сделать по кадастровому номеру?

СПЗУ можно получить, зная кадастровый номер ЗУ. Осуществляются следующие действия:

Важно!Для регистрации на сайте потребуется удостоверение личности, документ о праве собственности на ЗУ и межевой план. Документ с печатью оформляется в течение 7-10 дней Стоимость услуги – до 15000 рублей

Для электросетей

Цель получения СПЗУ для электросетей заключается в разработке и согласования схемы подведения электричества к ЗУ. Этот документ необходим для составления технического задания на проведение соответствующих работ. Для получения его необходимы следующие действия:

  1. Получение топографической схемы ЗУ. Ее можно получить в Росреестре или заказав топографическую съемку. Схема должна быть обязательно подписана специалистом-геодезистом. Заказать ее можно в местной администрации, подав заявку. Стоимость работ – от 5000 до 15000 рублей.
  2. Подача заявки в территориальное управление (отделение) электросетей на подключение электроэнергии. К ней прилагается топографическая схема и информация по потребности в электроэнергии.
  3. Вынесение решения уполномоченным органом.
  4. Оформление договора на разработку схемы подключения и проведение работ.
  5. Нанесение схемы на топографический план. Утверждение СПЗУ.

Для получения СПЗУ потребуются такие документы:

  • документ о праве собственности на ЗУ;
  • документ о кадастровом учете;
  • план межевания;
  • план границ и их координаты;
  • разрешение на строительство.

Внимание!Может потребоваться согласование СПЗУ с местным управлением по архитектуре и муниципальной администрацией. Срок исполнения – до 30 дней. Стоимость согласования в отделении электросети – 3000-7000 рублей

Стоимость согласования в отделении электросети – 3000-7000 рублей.

Для газификации

Существует следующий порядок получения СПЗУ для газификации участка:

  1. Подача заявления в отдел по землеустройству муниципалитета на выдачу СПЗУ. К нему прикладываются необходимые документы.
  2. Рассмотрение заявление и выдача документа.
  3. Подача заявки в организацию, занимающуюся газификацией данной территории. Узнать о ее наличии можно в газовой службе по месту жительства. К заявке прикладывается полученный СПЗУ.
  4. Рассмотрение заявки и выдача положительного решения.
  5. Заключение договора на разработку проекта газификации и проведения соответствующих работ.
  6. Схема проекта вносится в СПЗУ.

Для получения СПЗУ необходимы следующие документы:

  • удостоверение личности;
  • документ о праве собственности на ЗУ;
  • выписка из плана межевания и кадастровый паспорт;
  • разрешение на строительство;
  • расчет потребности в газе.

Сроки исполнения и расценки аналогичны проекту для электросетей.

Можно ли взять онлайн?

воспользовавшись ресурсами Яндекс или Гугл карт. По запросу выдаются результаты аэро-фото съемок. Они не являются официальным документом и не будут приняты для электрификации или газификации и в некоторых других случаях, но для собственных нужд и при проведении сделки купли-продажи вполне подойдут.

Самостоятельное составление: как создать самому?

СПЗУ можно составить самостоятельно, но он не будет иметь юридической силы. В то же время он при наличии определенных навыков и правильном использовании компьютерной программы ничем не отличается от документа, выданного специалистом. Его можно смело использовать для собственных нужд, поиска покупателя или компаньона.

Порядок действий:

Важно!Полученный план не требует проведения дополнительной топографической съемки и вполне соответствует предъявляемым требованиям по точности. В видео ниже подробно описан процесс изготовления ситуационного плана ЗУ в программе SAS.Planet:

В видео ниже подробно описан процесс изготовления ситуационного плана ЗУ в программе SAS.Planet:

Ситуационный план земельного участка необходим в ряде случаев, как обязательный документ, и полезен для собственных нужд. Его можно получить официально, подав заявление в уполномоченный орган муниципалитета или обратившись в специализированную организацию. После согласования этот документ приобретает юридическую силу и может использоваться для подключения электросети или газификации.

Для собственных нужд можно составить СПЗУ самостоятельно, но он не будет признан на официальном уровне. Однако такой план обладает необходимой точностью для планирования строительства и оптимизации использования участка.

Что представляет собой топографическая съемка

Данный процесс представляет собой часть кадастровых работ, являющихся обязательными в процессе межевания земельного участка.

Важно! Такая съемка осуществляется непосредственно на территории, а при этом заблаговременно составляется техническое задание кадастровым инженером, для чего используется информация о земле, полученная из ГКН.

После проведения съемки, непременно обрабатывается полученный план, а также осуществляются расчеты, позволяющие оформить грамотно топографический документ, имеющий необходимые пояснения.

Выдается данная съемка в виде специальной карты-схемы имеющегося участка, а также предоставляется заказчикам документациям с приложениями, в которых содержится текстовой материал.

К другим особенностям проведения данного процесса относится:

  • существует несколько видов таких карт, причем их выбор зависит от целей осуществления всей процедуры;
  • выполняется процесс с применением современного спутникового оборудования, что гарантирует минимальные погрешности;
  • масштаб такой схемы может быть разным, а это зависит от размеров самого участка.

Таким образом, топографическая съемка различных участков считается важным процессом, проводимым при межевании земли или для других целей.

Что такое топографический план

Данный документ дает возможность создания различных проектов капитальных сооружений или сложных строений. К ним может относиться не только жилой дом, но и схема прокладки электропередач, промышленные объекты или даже транспортные магистрали.

Важно! Любая конструкция, обладающая большими размерами, сложностью возведения и требующая наличие значительной территории, возводится исключительно при учете топографического плана. Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований

Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований.

Спецификой топографического плана является то, что она обладает высотными параметрами, поэтому по этому документу не составит труда определить, какова высота любой точки на чертеже при учете высоты всей земли.

Образец заполнения топографического плана.

Ключевые элементы плана

Непременно этот план содержит данные:

  • водные объекты, располагающиеся на территории;
  • наличие грунта и разных живых насаждений;
  • детально приводится рельеф на земельном участке;
  • указывается расположение транспортной развязки;
  • прорисовывается наличие и места нахождения разных инженерных коммуникаций;
  • строения, причем должна иметься информация о количестве этажей в них, а также описываются основные их параметры;
  • приводятся границы имеющейся территории. Что представляет собой наложение границ земельного участка и как это исправить читайте здесь.

Понятия карты и плана являются аналогичными, однако разницей является то, что карта имеет мелкий масштаб, а также может охватывать значительную по размерам территорию. В плане отсутствует информация об искажении земли, а также обычно для его создания используются значительные масштабы.

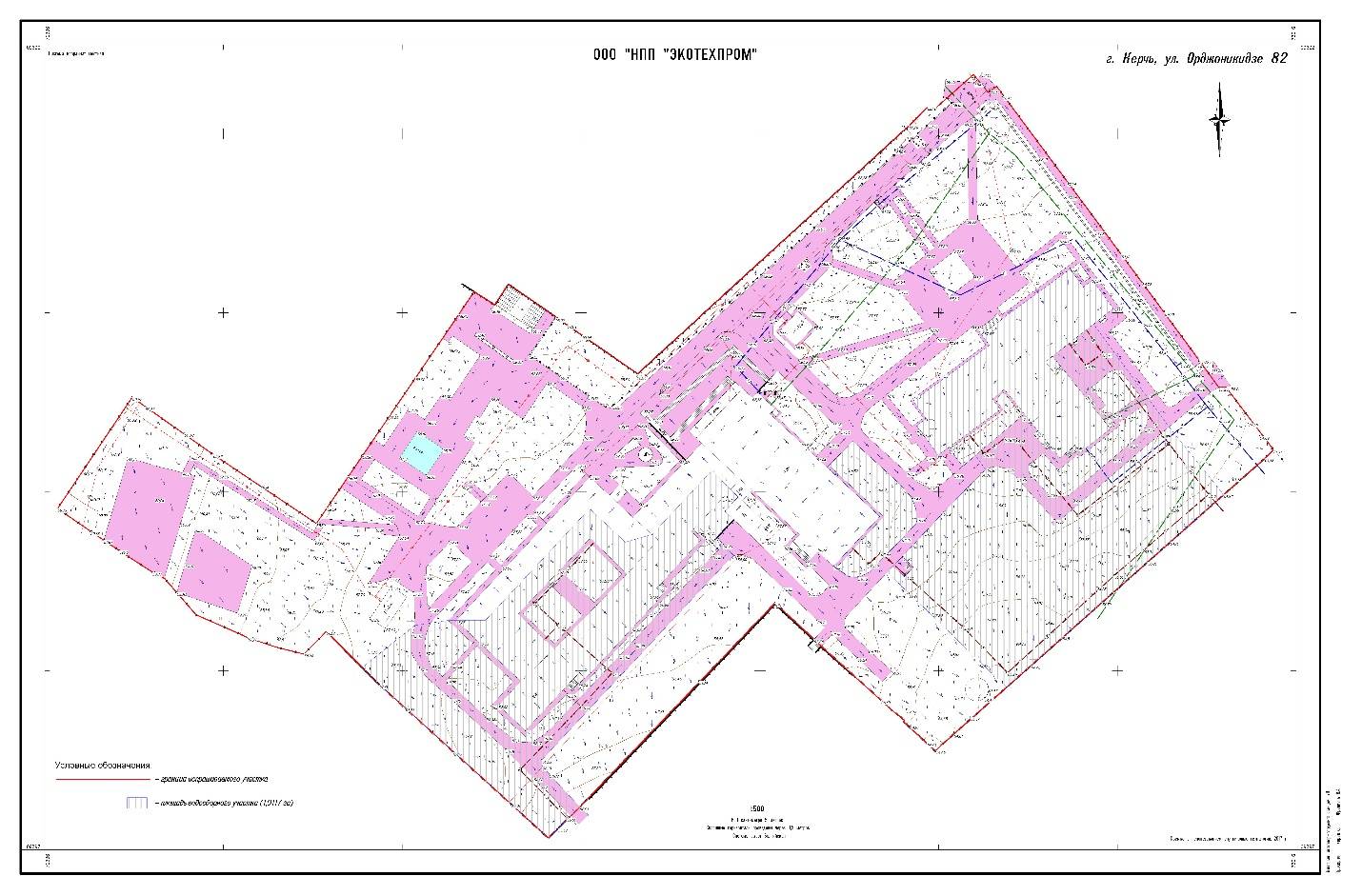

Образец топографического плана земельного участка.

Съемка может быть общего назначения или ландшафтной, а также подеревной или наземной, крупномасштабной или контрольно-исполнительной.

Важно! Наиболее часто требуется именно крупномасштабная съемка

Законодательство в области создания топографической съемки

В законодательстве четко указывается, какие нормативы должны применяться в процессе создания топографической съемки, а также какие условия учитываются для получения нужного и качественного результата.

Для этого учитываются данные из документов:

  • градостроительный кодек;
  • ФЗ №221;
  • приказы, выпущенные Минэкономразвития №582 и №518;
  • СНиП №11-04-2003;
  • СП №11-106-97.

Непременно любая топографическая съемка должна соответствовать требованиям и нюансам, содержащимся в этих документах. Если этого не будет учитываться, то план не будет обладать юридической силой, не будет правоспособным, поэтому не сможет применяться для разных целей.

С помощью какого оборудования проводится топографическая съемка — смотрите в этом видео:

Что это?

В настоящее время строительные работы не могут проводиться без замеров земельного надела. В таком случае на помощь приходит геодезия, а именно, размечается земля под проектные работы, устанавливаются координаты, определяются высоты.

Наука геодезия имеет своим предметом изучения раздел земель. Если рассматриваться в техническом смысле – наука, способная обеспечить различные отрасли деятельности людей. В их число включается картография, кадастр координат, горное дело, строительство.

Пример ГС

Данная наука помогает получать измерения на поверхности земельного надела, изобразить топографические плана и карты. Для возможности  решения вопросов инженерной направленности используется направление инженерной геодезии.

Такая наука была образована в 19 веке, во времена, когда происходили промышленные революции. В связи с тем, что достаточно быстро возрастали темпы возведения зданий и сооружений – возникла необходимость внести объекты на разметку планов.

Под инженерным направлением геодезии понимается группа работ, которые имеют своим направлением на исследование характеристик земных наделов, его особенности природной направленности, строительных материалов. Определение также происходит относительно наличия снабжения водой участка.

Виды ГС

В связи с тем, что данная наука относится к прикладным, в перечень ее задач включается:

  • изыскания, которые проводятся на различных участках местности и ее типов, имея своей целью сбор точных характеристик;
  • проектирование – с его помощью проводится корректировка рельефа участка, различное преобразование местности, которые требуется для строительства;
  • проекты наносятся на отдельную местность;
  • производится разбивка осей;
  • по месту выверяются строительные оборудования и конструкции, при этом учету подлежит высота, проводят вертикальную разметку;
  • измеряются деформации, имеющие место в сооружениях.

В качестве основы карты геодезии выступает сетка базисных точек, которые определяются согласно системе координат, единой для всех. Подразделяют данные сети на плановую и высотную разновидность, строятся они при помощи тригонометрического нивелирования.

Правило ГС

Это значит, что определению подлежит превышение, которое высчитывается с помощью градуированных реек. Рассматриваемый процесс носит наименование – создание точек опорных для измерения уровней высотных местностей.

При рассмотрении территории, которая обладает крутыми склонами, относительно данной задачи используется теодолит. С его помощью получается определять высотные точки, имеющие опорное значение, однако данный прибор затребует проведение точных замеров между двумя точками.

Образец теодолита

Определение плановых точек также осуществляется с помощью данного прибора. В этой ситуации требуется обозначить направления, расстояния, которые складываются между углами и плановыми точками.  Метод триангуляции используется для определения сети плановых опорных точек.

Почему экономия на проведении работ не всегда хорошо

В наше время существует большое количество организаций которые выполняют топографические съемки (Инженерные изыскания), и не всегда качественно и доступно. Разберем парочку примеров из которых экономия средств может повредить.

Наверное самое плохое что может случится – это сам вариант её исполнение сэкономив, вы можете получить схему которая не соответствует государственным нормам, СНИПАМ, СТАНДАРТАМ, которые направлены на регулирование кадастровой и инженерной геодезической деятельности.  Обычный человек не знающий всех тонкостей оформления, условных знаков и так далее не сможет отличить качественно выполненную работу от её подобия. Самое страшное будет в том когда вы получите не качественный результат выполнение инженерно-геодезических работ вы не сможете использовать его по его прямому назначению и работу придется переделывать заново.

Какие программы применяются?

В рассматриваемом направлении применяется две разновидности измерений:

  • те, что получают в результате так называемого непосредственного измерения, где учитывается длина линий, расстояние;
  • те, что подлежат определению с помощью различных формул, составляются относительно первой разновидности.

В зависимости от того, какие применяются геодезические инструменты для обработки, работы, проводимые на местности, могут выполняться двумя путями:

  • используются программы общего применения, примером выступает Microsoft Excel (в них отражается различный комплект формул, ее наиболее оптимально считается использовать при проведении разного рода вычислений, которые отражены в небольшом объеме;
  • используются программы специализированной направленности, к ном относят такие, которые были разработаны специально для обработки.

Также можно сказать, что происходит разработка специальных и общих программ для форматов и инструментов.

Виды топографической съемки

В зависимости от используемого оборудования различают следующие виды съемки:

теодолитная. Выполняется с помощью теодолита и мерных устройств. В их качестве на современных приборах используют светодальномеры. Теодолит позволяет измерять вертикальные и горизонтальные углы и длины в ломаных линиях. Таким методом определяются точные контуры участка. При съемке теодолитом необходимо измерять все объекты;

Теодолит

  • тахеометрическая. Тахеометр совмещает в себе функции теодолита и дальномера. Отличается высокой точностью, производительностью, универсальностью. Электронный тахеометр позволяет получать цифровые модели поверхности со всеми подробностями и особенностями рельефа в автоматическом режиме. Широко используется при проектировании дорог, развязок, строительстве промышленных объектов;
  • мензульная. Используются кипрегель и мензула вместе с дальномерной рейкой. Мензула это переносной стол с планшетом и штативом. Кипрегель выполняет функции теодолита. Применяется для небольших участков, так как отнимает много сил и времени. Фактически весь план составляется непосредственно на местности, процесс невозможно автоматизировать;

Мензула и кипрегель

  • нивелирование. По сути, это определение разности высот на поверхности участка относительно заданной плоскости. Используются нивелир и землемерная лента. Наиболее эффективно применение электронных нивелиров, позволяющих производить измерения с высокой точностью и не нуждающихся в отдельных мерных приборах;
  • фототопографическая съемка. Используется фотосъемка участка. Определение размеров, границ, формы объектов осуществляется при помощи фотограмметрии, называемой измерительной фотографией. Различают наземное фотографирование и спутниковое, с применением систем ГЛОНАСС или НАВСТАР. Наземная съемка осуществляется с помощью фототеодолитов. Может применяться аэрофотосъемка с использованием цифровых камер высокого разрешения;

Аэрофотосъемка

тепловая съемка. В этом случае используются тепловизоры. Они создают визуальный образ предмета исходя из улавливаемого теплового излучения. Применяются для обнаружения невидимых объектов, например теплосетей;

Тепловизор

георадарная съемка. Георадары позволяют определять неравномерность плотности грунта на расстоянии до 5 м. с шагом 20 см. Применяется для обследования грунтов на наличие полостей, границ грунтовых вод, подземных коммуникаций, и прочего. Может оценить состояние фундамента здания, определить плотность и прочность применяемых стройматериалов;

Георадар

лазерное сканирование. Используются лазерные сканеры. Наиболее точный метод. Формируется 3D модель изображения поверхности в автоматическом режиме;

Лазерный сканер

Возможности современной техники позволяют получить полную информацию о земельном участке. В том числе состоянии почвы, коммуникациях, многом другом.

Назначение топографической съемки участка

Топосъемка, в сущности, это формализация планировки местности на компьютере или бумажном носителе. Топографический план позволяет производить инженерные работы в соответствии со СНиП, соблюдая правила безопасности. Без него невозможен кадастровый учет земель. Топографическая съемка, проводимая на земельном участке, необходима в следующих случаях:

  • подготовка документов для оформления разрешения на застройку;
  • подведение к участку технических коммуникаций;
  • перепланировка подведенных коммуникаций;
  • проведение имущественных операций с землей;
  • решение спорных вопросов в судебном порядке;
  • разработка проекта строительства;
  • привязка строения к местности;
  • проведение земляных работ (перепланировка ландшафта и прочее).

Топосъемка позволяет получить достоверную информацию о состоянии земельного участка. Основываясь на ней, можно точно спроектировать будущее строительство, правильно оценить стоимость земли.

Инструменты для геодезических съёмок

В требованиях технических заданий оговариваются необходимые условия съёмки и различные дополнительные факторы. Сюда относятся:

  1. Цель исследований.
  2. Степень точности измерений.
  3. Вид съёмки.
  4. Объём работ.
  5. Сроки выполнения задания.

В зависимости от особенностей и требований поставленных задач, современная геодезия использует для съёмки различные измерительные приборы:

  • лазерные рулетки (дальномеры);
  • оптические теодолиты;
  • цифровые нивелиры;
  • тахеометры;
  • искатели подземных труб и кабелей;
  • вехи с отражателями, штативы;
  • GPS приёмники.

Теодолиты, нивелиры, рулетки, вехи, штативы — это стандартное оборудование используется при измерении углов. Данные, полученные при помощи этих приборов, обрабатываются ручным способом по известным формулам. Для этого достаточно воспользоваться обычным калькулятором.

Специализированные инструменты: цифровые нивелиры, тахеометры, GPS-приёмники. Эти приборы существенно повышают производительность съёмочных процессов и облегчают последующую обработку полевых материалов, занесённых в их память.

Благодаря расширенным высокочувствительным функциям трассоискателей, оснащённых локаторами и цифровой передачей сигналов, производится качественная съёмка инженерных сетей и коммуникаций, расположенных под землёй.

Очерёдность выполнения работ и конечная документация

Весь комплекс геодезических работ можно разделить на четыре стадии.

  1. На подготовительном этапе составляется техническое задание, происходит анализ архивных данных и существующих исходных материалов. Возможно понадобится получить разрешение на работы в Управлении Архитектуры и Градостроительства.
  2. На полевой стадии на территории работают геодезисты, проводя измерения на местности.Камеральный этап включает в себя обработку полученных измерений, составление геоподосновы с нанесением всех данных и объектов, сбор конечного пакета документов.
  3. На завершающем этапе готовый пакет с документами, продублированный в электронном виде, передаётся заказчику.

Где заказать топографическую съемку — обзор ТОП-3 компаний

Организации, аккредитованные на проведение топографических съемок, оказывают целый спектр услуг по измерению поверхности Земли.

Что выбрать — универсальную компанию или предприятие узкой специализации, решать вам. Но помните, что топосъемку отдельно от других геодезических работ заказывать невыгодно.

1) Граунд

Молодая перспективная компания ведет землеустроительные работы по всей территории Российской Федерации. Профессионализм сотрудников гарантирует качество инженерных исследований и кадастровых работ.

Универсальность компании доказывается диапазоном предоставляемых услуг.

Компания выполняет для своих клиентов работы:

  • геодезические;
  • картографические;
  • кадастровые;
  • оценочные;
  • юридические.

В своей работе сотрудники компании используют современные лазерные инструменты, летательные аппараты, спутниковые системы.

«Граунд» — легальное подтверждение правильности результата.

2) СтройИзыскания

Опытная геодезическая компания, основанная в 2005 году. Выполняет все виды изысканий для строительства и постановке земель на учет. Проводит свою деятельность в Москве и Московской области.

Сделайте заявку на сайте компании, и к вам в тот же день выедет специалист, который проконсультирует и предложит оптимальный вариант проведения съемок вашей территории. И все это бесплатно!

Прозрачная ценовая политика заинтересует любого клиента. Все сотрудники компании — опытные профессионалы, работают по специальности не менее 5 лет, что обеспечивает стабильный и надежный результат изысканий.

«СтройИзыскания» — 100% гарантия качества и строгое соблюдение сроков.

3) Гео-Тайм

Универсальная фирма по оказанию геодезических и кадастровых услуг. Основанная в 2007 году компания проводит свои работы по всей территории России. Предприятие обладает лицензиями на проведение всех видов землеустроительных работ и предлагает любые геодезические услуги от начальной устной консультации до оформления документов на участок.

Штат компании укомплектован высококвалифицированными специалистами, имеющими профильное высшее образование. На профессионализме сотрудников основываются высокие показатели деятельности компании. «Гео-Тайм» — комплексное сопровождение вашего строительства.

Как и где заказать топографическую съемку?

Заказывать топосъемку принято в землеустроительных бюро. Это общества с ограниченной ответственностью. За работу в них берутся при предоставлении заказчиком свидетельства права собственности на землю, договора ее аренды или купли-продажи. Договор с бюро заключается на основе паспорта клиента. Если он относится к юридическим лицам, просят техническое задание.

После оформления бумаг, обговаривается время приезда специалистов. Им необходимо обеспечить подъезд к участку. Во время съемки желательно присутствие заказчика.

В противном случае, бывают недоразумения, спорные моменты. Дабы избежать их, стоит так же предоставить геодезистам имеющуюся информацию о землях, к примеру, схему прохождения подземных коммуникаций.

Обращаясь в конкретную компанию, не лишне убедиться в профессионализме ее сотрудников. Потребители просят предоставить подтверждение квалификации геодезистов. Их профессионализм важнее наличия передового оборудования. Оно – лишь «скальпель». Окажись он в руках неопытного хирурга, жди проблем.

Вместо чтения рекламных статей на сайтах землеустроительных кампаний, стоит изучить форумы с отзывами тех, кто уже пользовался их услугами. Подскажут и специалистов, и приемлемые цены. Кстати, о последних. Узнаем, почем нынче топографическая съемка местности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
