Особенности создания топографических планов и карт, методы отображения рельефа

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

Условные знаки

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

  1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.

  1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.

  1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

  • Оптические нивелиры. Позволяют точно измерить плоскость участка.
  • Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
  • Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
  • Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.

Последовательность чтения

Чтение карты дает возможность наиболее грамотно и полно понимать символьные и условные обозначения, в короткий срок и без ошибок распознавать разновидности объектов.

Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями

Помимо этого, важно тренироваться на картах разной масштабности

Рекомендуется следующая последовательность для чтения топографических карт и планов:

  1. Определение масштаба.
  2. Поиск различных объектов с выявлением их типа, таких как мосты, заводы.
  3. Определение места размещения линий связи и электропередач, а также других видов коммуникаций.
  4. Определение растительности с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
  5. Выявление гидрографии, к которой относятся реки и озера. Устанавливаются их характеристики.
  6. Определение рельефа с его характеристиками – наличием гор, склонов, обрывов и оврагов.
  7. Выявление рельефа при движении по заданному маршруту.

Топографическая съёмка 1:500

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами.

Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

  1. Сначала работа проводится в полевых условиях, когда непосредственно проводятся измерения.
  2. Затем результаты, полученные в поле, обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
  3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше, системой координат, высотой сечения.

Высота сечения рельефа

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d это расстояние между исследуемыми горизонталями, tg a это тангенс угла, на которой наклонена местность, h высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат

Координаты определяются при помощи тахеометра геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

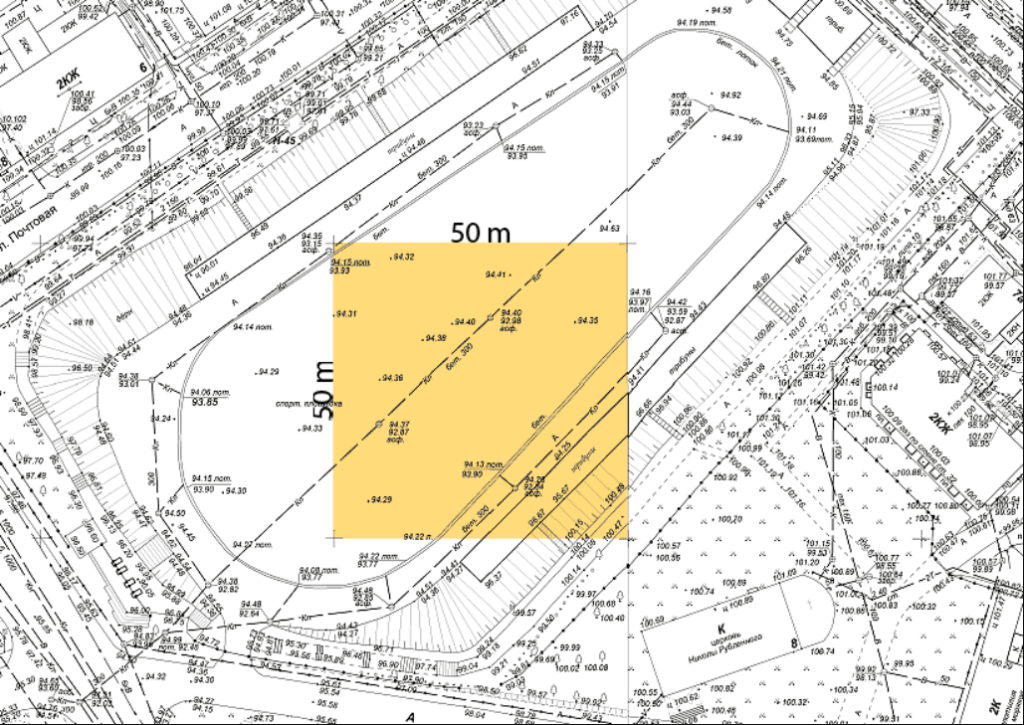

Расстояние между крестами на топосъемке

Сначала разберемся, что это за условный знак. Это координатная сетка, места пересечения точных значений координат. Они могут быть географическими и прямоугольными. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например, прямоугольные координаты используется в государственном кадастровом учете, а географические используются на больших территориях (можно увидеть в GPS навигаторах).

Кресты на топосъемке по правилам расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Расстояние между крестами в масштабе 1:500 составляет 50 метров. Можно проверить масштаб карты от исходного плана в случае копирования или ксерокопии. Расстояние между соседними крестами всегда должно быть 10 см. В случае значительного отклонения от нормы такую карту нельзя использовать.

Если разница в расстоянии между крестами больше двух, то такую карту распечатали, скорее всего, для задач, не требующих соблюдения исходного масштаба. Например, если в масштабе 1 к 500 расстояние между крестами составляет 5 см, то действительный масштаб карты уже 1:1000, но все условные знаки будут искажены.

Зная масштаб топосъемки, можно определить расстояние в метрах между крестами. Для масштаба 1:500 расстояние между крестами составляет 50 метров, 1:1000 — 100м, 1:2000 — 200 метров и т.д. Рассчитать расстояние между крестами на топографической карте любого масштаба просто. Нужно всего лишь поделить знаменатель масштаба на 10.

Вычислить масштаб топосъемки по крестам можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10.

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

  1. Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).

  1. Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
  2. Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.

  1. Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
  2. Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.

  1. Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Абрисы полярной и маршрутной съёмок

  1. После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
  2. На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.

Определение азимутов на местности

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

Условные знаки Источник

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

  1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
  1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
  1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Схема геодезических построений в межевом плане

Одним из разделов графической части плана местности, составляемого при межевании участков, является схема геодезических построений. Она отображает результаты, полученные в ходе следующих измерительных работ:

  • установления координат съемочного обоснования, то есть составление геодезического основания;
  • определение характерных точек граничных линий земельного участка.

Раздел используется при проведении анализа, направленного на поиск ошибок, допущенных инженером при составлении плана.

Необходимость оценки точности возникает при спорных ситуациях, например, при обнаружении пересечения границ соседних участков при проведении межевания или при образовании новых участков.

Срок действия

Для топографических планов установлен срок давности, по истечении которого они считаются недействительными. Для планов масштабом от 1:10 000 до 1:200 период использования составляет 2 года.

По истечении этого времени необходимо заново проводить топосъемку. Так же новый топографический план составляется, если произошли значительные изменения контуров местности (более 35%).

После 2-х лет со дня составления плана, если местность не изменилась или почти не изменилась необязательно заказывать новую съемку. Достаточно заказать у геодезической ] акт освидетельствования, подтверждающий точность действующего плана.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:

Учитывается следующее:

  1. Какие существуют неровности, чем они связаны друг с другом;
  2. Абсолютные высоты точек на местности со взаимным превышением;
  3. Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

  • Горизонтали;
  • Отметки;
  • Изображение цветом и условными знаками.

Горизонталями

Это основной метод, который применяется для отображения рельефа. Другие варианты лишь дополняют его.

Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Разработка

Для их разработки требуется топографическая съемка, которая проводится на местности. Это так называемые полевые геодезические работы.

Они оформляются в электронном виде и на бумажном носителе. В последнее время все чаще предоставляется 3D-визуализация.

Топографический план выполняется в заданном масштабе с указанием всех значимых объектов в условных обозначениях.

При развитом навыке это позволяет легко разобраться, где проходят границы участка и места прохождения коммуникаций. Можно отобразить вид грунта и определить, какой фундамент предпочесть для постройки.

На карте сложно отобразить конкретные коммуникации и деревья. План позволяет выполнить детализацию с включением уровней масштаба, расположением подземных и наземных коммуникаций, точных границ конкретного участка независимо от его размера.

Используются следующие обязательные обозначения.

Основные:

  • Рельефы местности;
  • Состояние и особенности грунта, включая растительность с детальным изображением;
  • Гидрография, которая представляет собой водные объекты;
  • Дороги разного уровня;
  • Инженерные сети;
  • Здания с подписями, характеризующими их – указание используемого материала, количества этажей и принадлежность к типу (жилой дом, административное здание, школа);
  • Границы населенных пунктов и определенных участков.

Вспомогательные:

  • Основа математическая, которая включает кресты с обозначением координат и местности;
  • Условные символы, которые не соответствуют обычно используемым значениям;
  • Штамп чертежа – включает сведения о масштабе, дате изготовления и исполнителе.

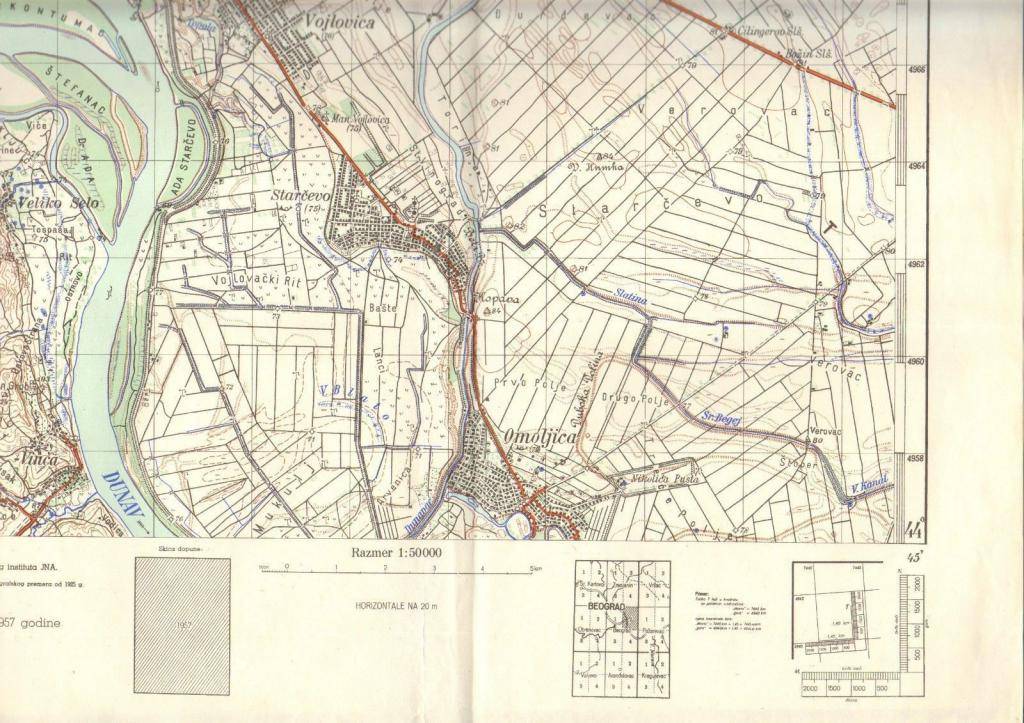

Возможные масштабы

В зависимости от требуемой задачи используются различные масштабы территории. Они позволяют определить соотношение к размеру на земли и кратность уменьшения изображения по сравнению с исходными параметрами.

Обычно используются масштабы следующих типов:

  • 1:1 000 000;
  • 1:500 000;
  • 1:200 000;
  • 1:100 000;
  • 1:50 000;
  • 1:25 000;
  • 1:10 000.

Разграфика и номенклатура

Разграфка представляет собой систему разделения поверхности на параллели и меридианы. Каждый используемый лист ограничивается рамкой.

Может использоваться один из следующих видов разграфики:

  1. Прямоугольная. Карту делят на листы квадратной или прямоугольной формы, имеющие одинаковые размеры.
  2. Трапециевидная. В качестве границ используются меридианы и параллели.

В России в качестве исходного используют масштаб 1:1 000 000. Он позволяет установить номенклатуру для крупных масштабов. Понятие номенклатуры в топографии не является тем же, что и в обычном понимании. Это система обозначения листов, которые выполняются в разных масштабах.

Например, номенклатура листов с масштабами 1:500 и 1:1000 складывается из номенклатуры 1:2000. Для обозначения масштаба 1:500 используют соответствующую арабскую цифру, а для 1:1000 – римскую.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:

Учитывается следующее:

  1. Какие существуют неровности, чем они связаны друг с другом;
  2. Абсолютные высоты точек на местности со взаимным превышением;
  3. Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

  • Горизонтали;
  • Отметки;
  • Изображение цветом и условными знаками.

Горизонталями


Это основной метод, который применяется для отображения рельефа. Другие варианты лишь дополняют его. Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Цели создания

Перед планированием строительного объекта любой масштабности требуется подготовка проектной документации, в состав которой входят топографическая карта и план с детализацией отдельных объектов, таких как коммуникации. Без них не выдадут разрешение на строительство.

Создание карты и плана требуется в таких случаях:

  • Разрешение на строительство капитального здания;
  • Проектирование и подключение коммуникаций;
  • Реконструкция жилого или нежилого здания;
  • Оформление земли в собственность или долгосрочную аренду;
  • Составление ландшафтного проекта для любого участка.

Зачем нужны топопланы?

Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:

  • Получение документации-разрешения на строительство.
  • Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
  • Оформление в собственность, аренда вновь образованного земельного надела.
  • Вертикальная планировка какой-либо территории.
  • Ландшафтное проектирование на земельных участках.

Основная графическая часть

Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа

Тут важно выделить следующие группы:

  • Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно — на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности — возможно определить котлованы, горы, лощины, хребты, седловины и проч.
  • Растительность и грунты. Знаки топографических планов обязательно «рассказывают» о видах и того, и другого.
  • Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
  • Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
  • Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях — ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
  • Ограждение. Это отображение всех типов изгородей, заборов и проч.
  • Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
  • Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.

9.1. ОБЩИЕ ТРЕБОВАНИЯ

Из всех элементов местности рельеф играет самую важную роль, потому что он влияет на состояние и положение всех остальных элементов: гидрографию, распределение населенных пунктов, дорог, растительности и т. д. Между всеми этими элементами существует определенная взаимосвязь, на которую оказывает влияние рельеф.
Отсюда становится понятным стремление не только выявление на карте форм рельефа и различных его особенностей, но и получение количественных его характеристик (абсолютных и относительных высот, степени расчленения, крутизны склонов и др.). Следовательно, изображение рельефа на карте должно быть наглядным, измеримым, желательно пластичным. Отобразить рельеф земной поверхности на географических картах задача не простая, поскольку надо передать на плоскости объемные формы в двух измерениях, которые на местности имеют три измерения – длину, ширину и высоту.
К изображению рельефа на гипсометрических картах предъявляются определенные требования:
метричностъ (измеримость) изображения, обеспечивающая возможность получения по карте абсолютных высот и превышений, характеристик углов наклона, расчленения и др.;
пластичность изображения, т.е. наглядная передача неровностей рельефа, формирующая у читателя зрительный образ местности;
морфологическое соответствие изображения, что проявляется в стремлении подчеркнуть типологические особенности форм рельефа, его структурность.
Стремление по возможности учесть эти достаточно противоречивые требования проходит через всю историю развития способов картографирования рельефа. На разных этапах на первый план выходили задачи создания пластического объемного или метрически точного изображения, либо подчеркивания морфоструктуры рельефа, либо совмещения этих требований на одной карте.
Для отображения рельефа на географических картах применяют различные способы изображения, однако каждый из них порознь не в состоянии удовлетворить всем требованиям, предъявляемых к изображению рельефа.
В картографии известны следующие способы изображения рельефа: перспективный, горизонталей, высотных отметок, точечный, гипсометрический, пластический (штрихов крутизны, теневых штрихов и отмывки), стереоскопические способы (стереопары, анаглифический способ), рельефные макеты, рельефные карты, блок-диаграммы рельефа, цифровые модели рельефа. Применение того или иного способа изображения рельефа зависит главным образом от типа карты, назначения и масштаба.

Морские карты.

Это специальныекарты морей и океанов. Важнейшими и наиболее распространенными являются навигационные морские карты, предназначенные для вождения судов. Содержание их: рельеф дна, изображенный изобатами и отметками, характеристика грунтов, очертание и характеристика берегов, рельеф и выдающиеся ориентиры на берегу, морские пути, опасности для плавания (отмели, рифы, скалы, буруны), навигационные знаки (маяки, створные знаки), сведения о магнитном склонении, элементы гидрологии (течения, приливы, границы льдов).

Морские карты включают частные карты (масштабов 1:25 000—1:100 000), путевые карты (масштабов 1:100 000—1:500 000), генеральные и обзорные (масштабов 1:500 000 и мельче). Содержание морских навигационных карт дополняют и поясняют лоции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
