Карнизное окно BXP L3 ПРОФИ неоткрывающееся (глухое)
Карнизное окно FAKRO располагается в верхней части фасада и предназначено для установки в группе со стандартным мансардным окном, которое монтируется непосредственно в крыше.
Имя Вашего друга * :
Карнизное окно FAKRO располагается в верхней части фасада и предназначено для установки в группе со стандартным мансардным окном, которое монтируется непосредственно в крыше.
- Подробнее
- Характеристики
- Скачать
Карнизное окно FAKRO располагается в верхней части фасада и предназначено для установки в группе со стандартным мансардным окном, которое монтируется непосредственно в крыше.
Компания FAKRO изготавливает карнизные окна 3-ех типов: BDL L3 и BDR L3 с комбинированной системой открывания (боковое на 90° и откидное для проветривания), BVP L3 с откидным (максимально до 11 см) открыванием и глухие BXP L3.
Управление окнами BDL L3 и BDR L3 с комбинированной системой открывания производится при помощи одной ручки в боковой части оконной створки, в ручке уже установлен оконный замок. Окно изготавливается в двух вариантах бокового открывания: BDR L3 (ручка слева) и BDL L3 (ручка справа).
Декоративная соединительная планка, необходимая для проведения отделочных работ, поставляется в комплекте с карнизным окном.
Особенности:
- Однокамерный энергосберегающий морозостойкий стеклопакет.
- Безопасность: во всех моделях внешнее стекло – закаленное,внутреннее стекло – ламинированное (ударостойкая система «триплекс»). Применение специальных предохранителей не позволяет вынуть стеклопакет. Ручка, позволяющая фиксировать створку для проветривания, препятствует проникновению в помещение при открытом окне, оснащена замком.
- Долговечность: окно изготовлено из высококачественной древесины сосны без сучков, пропитанной антисептиком в вакуумной камере и покрытой 2 слоями полиакрилового лака на водной основе.
- Функциональность: управление окном при разных способах открывания производится одной ручкой.
- Карнизный комплекс может монтироваться в крышу с углом наклона от 15 до 55°.
- Карнизное окно соединяется с мансардным окном единым универсальным окладом для карнизного комплекса EUV/B (подходит для любых кровельных покрытий).
- Окна дополняются широкой гаммой аксессуаров и приспособлений.
- Стандартные размеры карнизных окон: 78 x 75, 94 x 95, 114 x 95
- По индивидуальному заказы окна могут изготавливаться в других размерах (всего 12 размеров).
Статья по теме: Краска для деревянных окон без запаха
Об откосах
Независимо от того, какими бывают пластиковые окна, все виды при установке требуют монтажа отливов и козырьков, а также отделки откосов. Эти части конструкции оборудуются во внутренней части изделия. Необходимость откосов связана с тем, что ПВХ конструкции уже деревянных аналогов, в связи с чем, на боковинах проемов появляется необработанный участок, ширина которого от 50 до 300 мм.
Данная проблема решается путем создания штукатурной отделки, подходящей для любых поверхностей, из которых сделан дом. В панельных строениях предпочтительнее пластиковые откосы. К их преимуществам относится быстрота монтажа, усиленная теплоизоляция. Такие изделия не требуют специального ухода, не выгорают и не трескаются. К недостаткам пластика относят ограниченную цветовую гамму в соответствии с профилями пластиковых окон. Какие бывают откосы еще?
Иногда для отделки используют гипсокартон. Этот вариант подходит для помещений, внутри которых не проводились отделочные работы, а стены обшиты гипсокартоном. Указанный материал отличается хорошими теплоизоляционными параметрами. Среди минусов – боязнь влаги и необходимость проведения регулярной покраски и ремонта.
Стандартные размеры оконных блоков и проемов
Размеры светопрозрачных конструкций квартиры зависят от типа здания, в которое они будут устанавливаться. Стандартом для панельной хрущевки считается максимальная высота проема 1520 мм.
Ширина оконного блока зависит от комнаты, которую планируется остеклять. Проемы кухонных окон и небольших спален в хрущевских домах проектировались шириной 1310 мм с расчетом на установку двустворчатого блока.
Более просторные помещения обустраивались трехстворчатыми окнами шириной 2100 (блок); проем – приблизительно 2150 мм.
В блочных пятиэтажках
В первых пятиэтажных домах, построенных из железобетонных блоков, стандартные проемы существенно отличались друг от друга. Технология частично находилась на стадии развития и в некоторых постройках отличия от стандарта доходили до 15 см. Различны были размеры подоконных плит и оконных блоков, а наиболее распространенным стандартом проема для блочной хрущевки считались окна высотой 1,4 м. Ширина отличалась в зависимости от комнаты:
- Двустворчатый блок 1,3 м;
- Трехстворчатый 2,10 м;
В кирпичных пятиэтажках
Здания из кирпича справедливо считаются более качественными и проемы в них не так различаются, как в блочных постройках. Исключения – дома нестандартной конструкции, которые встречаются сравнительно редко. В остальном, есть незначительные различия вертикальных размеров из-за особенностей подоконников.
Стандартные размеры блоков кирпичных пятиэтажек:
- Высота — не более 150 см;
- Ширина для кухни и маленькой спальни – 1,45 м;
- Ширина для большой спальни – 2,05 или 1,75 м.
В девятиэтажках
В большинстве случаев размеры будут одинаковы как для кирпичных, так и для панельных зданий. Несущественные различия могут наблюдаться в зависимости от особенностей геометрии проема, толщины подоконной плиты и штукатурного намета.
Кухонные блоки традиционно выполнены в одном из двух вариантов:
- Узком – шириной 1160 мм;
- И стандартном – 1300 мм;
В кухонные проемы устанавливались двустворчатые окна высотой 1400 мм. Горизонтальный размер остекления в остальных комнатах схож с аналогичным для пятиэтажных хрущевок (2,1 м или 1,75 м).
Приблизительная стоимость
На стоимость блока влияют характеристики профиля, стеклопакетов, количество открывающихся створок, используемая фурнитура и технические особенности монтажа. В отечественных климатических условиях оптимально использовать качественный пятикамерный профиль в комбинации с двухкамерными энергосберегающими стеклопакетами. Стоимость подобных вариантов при установке «под ключ» от 6000 р за квадратный метр.
Штульповое окно – широта обзора без помех
Штульповое окно – это двухстворчатая конструкция, в которой при распахивании створок открывается панорамный вид без перемычек посередине.
Фото: отличие между обычным окном с импостом и штульповым окномВ современном 2-х створчатом окне или двери при открывании в проеме стоит вертикальная перемычка (импост). Это не всегда удобно и красиво. Перегородка мешает обзору и ограничивает пропускную способность двери – через нее сложно, например, пронести мебель.
Сделать 2-х створчатое окно или дверь, без перемычки в проеме помогает штульп.
Штульп – это подвижный профиль для примыкания створок между собой. Он крепится одной из створок и открывается вместе с ней и проем остается полностью свободным.
Фото: в старых деревянных домах все окна были штульповымиПрообраз штульпа в современных окнах есть на любом старом окне в деревенском доме. К одной из створок с наружной стороны прибивалась планка закрывающая зазор между створками, а когда обе створки открывались, проем между ними был свободным. Классический пример старого штульпового окна представлен в знаменитой детской передаче «В гостях у сказки», когда распахиваются расписные створки и в окне появляется бабушка-сказочница.
Количество створок
Створка – отдельная ячейка стеклопакета, разделённая с соседней оконным профилем. В большинстве случаев их количество зависит от ширины оконного проёма (чем шире – тем больше створок). Наиболее распространёнными считаются такие виды окон:
Одностворчатое. Самый экономичный вариант. Может быть открывающимся или не открывающимся (глухим). Последние чаще всего устанавливаются в коридорах, котельных, на лестничных площадках, на мансардных этажах.

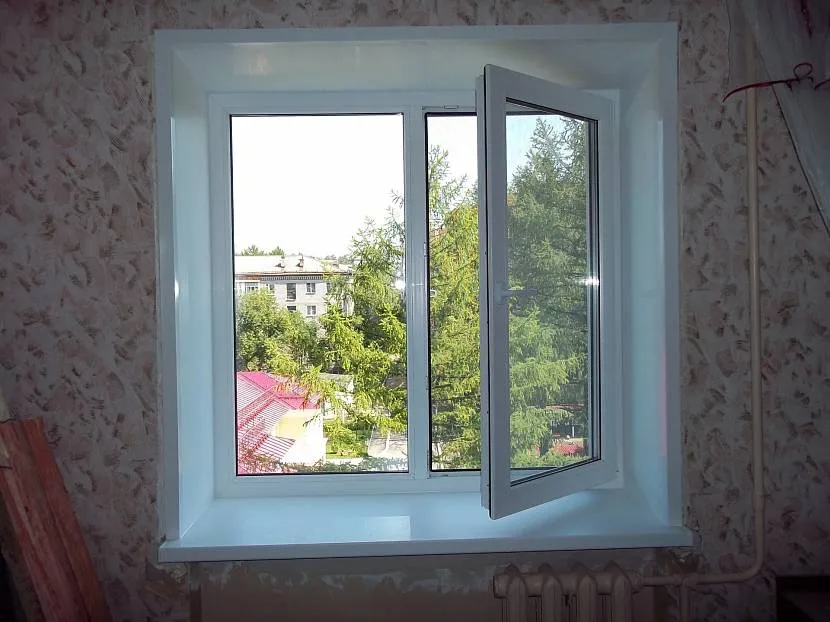

Пластиковое окно с двумя створкамиИсточник okna-biz.ru
Двухстворчатое. Один из наиболее популярных вариантов. Область применения таких конструкций распространяется повсеместно: начиная с частных домовладений и коттеджей, заканчивая многоэтажными строениями жилого или коммерческого назначения. Устанавливаются в проёмы, ширина которых превышает 90 см. Имеют 2 стеклопакета с одним или двумя открывающимися. Для усиления конструкции между пакетами устанавливают разделяющий вертикальный профиль.

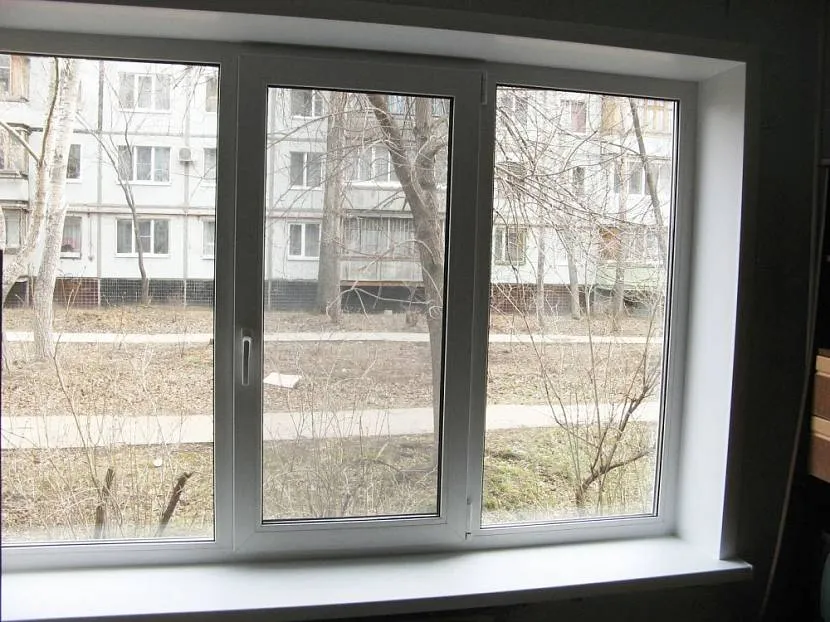

Пластиковое окно с тремя створкамиИсточник s15.dibi.ru/izhevsk
Трёхстворчатое. Вариант пластикового окна с тремя створками. Монтируется в большие оконные пролёты объёмных гостиных, просторных залов, офисов.
Может быть исполнен в разных вариантах:
- С двумя крайними открывающимися стеклопакетами.
- С одним средним.
- Со всеми тремя.
Ввиду сложности изготовления (установки большего количества элементов запорной арматуры) последние относятся к самым дорогим в классе. Встречаются они гораздо реже, чем первые варианты. Наиболее распространённые – это с одним глухим стеклопакетом, расположенным в середине конструкции.

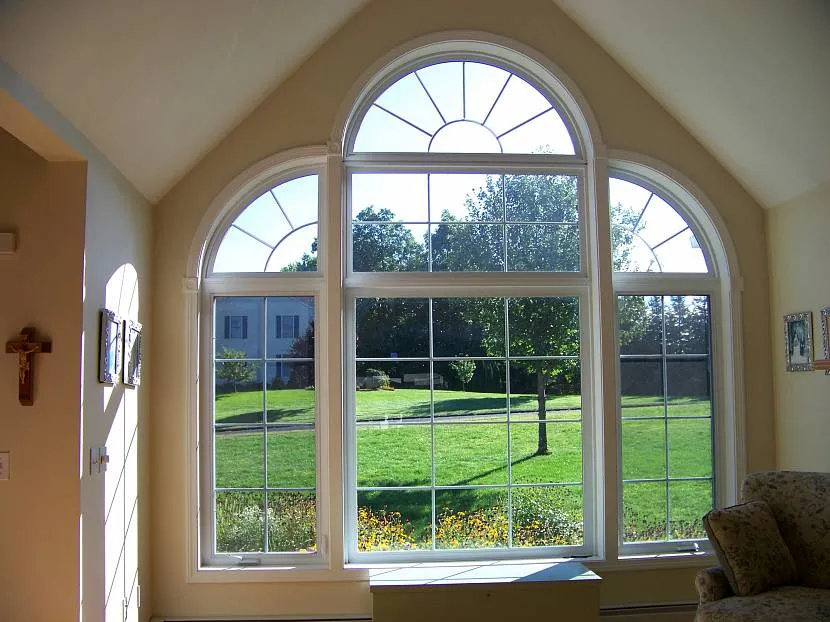

Семистворчатое пластиковое окно арочного типаИсточник окна-раменское.рф
Сфера назначения
Беседка с пластиковыми окнамиИсточник st44.stpulscen.ru
Понятие «тепло-холод» у «оконщиков» обозначает модель, которая должна иметь хорошие теплоизоляционные свойства и разделять улицу (с её отрицательными температурами) от жилого помещения. В понимании большинства из нас пластиковые окна устанавливаются именно по последней схеме. Факт того, что они могут использоваться внутри помещений, мы зачастую упускаем из виду. Например, окно в кабинете шефа в офисе, заводском цеху, летней беседке.
Такие модели называются «холод-холод» или «тепло-тепло», потому как устанавливаются в местах, где нет резкого температурного перепада с разных сторон стеклопакета. Конструкция таких моделей самая упрощённая, что отражается на низкой цене.
Фурнитура Roto NX – оптимальный вариант для трехстворчатых окон
В 2020 году мировой лидер по производству фурнитуры для окон и дверей немецкая компанияRoto Frank выпустила на рынок новое 6-е поколение оконной фурнитуры – Roto NX. Это фурнитура для изготовления поворотных, откидных и поворотно-откидных окон. Она пришла на смену хорошо известной и полюбившейся владельцам окон – Roto NT.
Новая фурнитура получила ряд значимых преимуществ:
- Больше надежности. Новые стандартные петли в Roto NX способны выдерживать на 30% больше нагрузок – до 130 кг за створку, а усиленные петли – до 150 кг. Современные окна становятся больше и тяжелее, поэтому новая модель фурнитуры – оптимальное решение для любых квартир и домов;
Фото: петли фурнитуры Roto NX обладают повышенной надежностью и имеют привлекательный внешний вид*
- Новое покрытие и стильный дизайн. Стильное серебристое покрытие фурнитуры – украшение любого современного окна;
- Антикоррозионное покрытие Roto Sil Level 6 относится к самому высокому 5 классу стойкости с гарантией не менее 10 лет, что обеспечивает надежную защиту от коррозиии. Фурнитуру Roto NX можно устанавливать в регионах с экстремальными суровыми погодными условиями и морским климатом;
- Более плавное и мягкое открывание за счет использования полимерных материалов в петлях – открыть тяжелую сворку сможет даже ребенок;
- Микропроветривание в базовой комплектации позволит комфортно проветривать помещение в холодное время года;
Фото: стандартные ножницы на раме фурнитуры Roto NX обеспечивают возможность микропроветривания*
- Противовзломность в режиме проветривания – новая опция (специальные противовзломные ответные планки) повысит безопасность дома даже в отсутствие жильцов. В помещении всегда будет свежий воздух.
Фото: противовзломная фурнитура Roto NX: 1) противовзломная ответная планка, 2) противовзломная ответная планка для режима проветривания, 3) окно в режиме проветривания защищено от проникновения злоумышленников*
В 2022 году модель полностью заменит Roto NT.
Технические характеристики стеклопакетов для пластиковых окон
Производство пластиковых окон должно происходить с соблюдением основных технических характеристик, допустимых для благоприятного использования. На данный момент установлены следующие основные технические характеристики стеклопакетов для пластиковых окон.
TАБЛИЦА СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧИ СТЕКЛОПАКЕТОВ
| Заполнение cветового пpоема | R0, m^(2)·°C/Вт | |
| матеpиал пеpеплёта | ||
| Дерево или ПВХ | алюминий | |
| Двойное остекление в спаренных переплетах | 0.4 | – |
| Двойное остекление в раздельных переплетах | 0.44 | – |
| Tройное остекление в раздельно-спаренных переплетах | 0.56 | 0.46 |
| Однокамерный стеклопакет (два стекла): | ||
| обычного (с расстоянием междy стекол 6 мм) | 0.31 | — |
| с И — покрытием (с расстоянием междy стекол 6 мм) | 0.39 | — |
| обычного (с расстоянием междy стекол 16 мм) | 0.38 | 0.34 |
| с И — покрытием (с расстоянием междy стекол 16 мм) | 0.56 | 0.47 |
| Двухкамерный стеклопакет (три стекла): | ||
| обычного (с расстоянием междy стекол 8 мм) | 0.51 | 0.43 |
| обычного (с расстоянием междy стекол 12 мм) | 0.54 | 0.45 |
| с И — покрытием одно из трёх стекол | 0.68 | 0.52 |
ОСНОВНЫЕ ФОРМУЛЫ СТЕКЛОПАКЕТОВ
| Тип | Формула | Толщина (мм) | Сопротивление теплопередачи (м2-с)/Вт |
| Однокамерный | 4-12-4 | 20 | 0,33 |
| Однокамерный | 4-16-4 | 24 | 0,35 |
| Однокамерный (К-стекло) | 4-16-4К | 24 | 0,51 |
| Однокамерный (К-стекло + аргон) | 4-16-4К,Ar | 24 | 0,53 |
| Однокамерный (И-стекло) | 4-16-4И | 24 | 0,58 |
| Двухкамерный | 4-8-4-8-4 | 28 | 0,49 |
| Двухкамерный | 4-10-4-10-4 | 32 | 0,54 |
| Двухкамерный (К-стекло) | 4-10-4-10-4К | 32 | 0,65 |
| Двухкамерный (И-стекло) | 4-10-4-10-4И | 32 | 0,72 |
| Двухкамерный | 4-12-4-12-4 | 36 | 0,57 |
| Двухкамерный | 4-12-4-6-4 | 30 | 0,47 |
| Двухкамерный | 6-10-4-6-4 | 30 | 0,44 |
| Двухкамерный (И-стекло) | 6-14-6-6-4И | 36 | 0,75 |
| Тип | Звукоизоляция (ДБ) | Светопропускание (%) |
| Однокамерный | 25 | 85 |
| Однокамерный | 26 | 84 |
| Однокамерный (К-стекло) | 27 | 70 |
| Однокамерный (К-стекло + аргон) | 34 | 72 |
| Однокамерный (И-стекло) | 27 | 74 |
| Двухкамерный | 38 | 78 |
| Двухкамерный | 38 | 77 |
| Двухкамерный (К-стекло) | 39 | 63 |
| Двухкамерный (И-стекло) | 39 | 67 |
| Двухкамерный | 39 | 76 |
| Двухкамерный | 29 | 77 |
| Двухкамерный | 33 | 77 |
| Двухкамерный (И-стекло) | 38 | 66 |
Завод пластиковых окон при изготовлении использует представленные показатели. Не всегда индивидуальные предприниматели сверяются со стандартными размерами пластиковых окон, отчего и происходят ошибки и неприятности в последующей эксплуатации конструкций.
Чтобы не столкнуться с проблемами, рекомендуется ознакомиться с техническими характеристиками предлагаемой для установки конструкции.
По форме оконного проема
Уровень современных технологий и особенности конструкции окон из ПВХ позволяют изготовить их практически любой формы. Это активно используется дизайнерами и архитекторами при проектировании самых различных зданий и сооружений. Использование оконных конструкций разнообразной формы позволяет придать дому оригинальный и изысканный вид, являясь важнейшим элементом внешнего вида любого здания.
Помимо стандартных прямоугольных окон, применяемых практически повсеместно и во всех типовых проектах, в последние годы получили распространение и оригинальные формы – треугольные, трапециевидные и т.д. Их все чаще используют в индивидуальных проектах, а также при возведении частных домов и коттеджей.
SONY DSC
Рис. 12. Окно оригинальной формы.
Треугольные пластиковые окна
Основная область применения треугольных окон – это частные дома и коттеджи, в которых здание имеет островерхую крышу. В этом случае треугольное окно может идеально вписаться во внешний облик сооружения, придав ему законченный и эстетичный внешний вид.
Не менее часто треугольные оконные конструкции используются при разработке дизайн проектов в стиле хай-тек или даже осовремененная классика.
Следует учитывать, что при изготовлении данного вида окна расходуется несколько больше материалов, чем для стандартного прямоугольного. Поэтому стоимость треугольного окна, как правило, несколько выше.
Рис. 13. Треугольная форма.
Прямоугольные пластиковые окна
Неудивительно, что окна из ПВХ прямоугольно формы являются самыми распространенными. Универсальность конструкции, минимальный расход материалов при изготовлении и, соответственно, самая невысокая стоимость изделий, возможность практически повсеместного использования – все это сделало прямоугольные окна из поливинилхлорида самой популярной оконной конструкцией.
Помимо стоимости, данная разновидность окон из пластикового профиля имеет и еще одно немаловажной достоинство – прямоугольные окна наиболее просты при монтаже и ремонте. Это объясняется достаточно просто – используются типовые конструкции, комплектующие и фурнитура
Рис. 14. Прямоугольная форма.
Круглые пластиковые окна
Круглые оконные пластиковые конструкции встречаются относительно нечасто. Но там, где они используются, практически всегда в результате получается оригинальное архитектурное или дизайнерское решение. Например, популярностью пользуются так называемые круглые окна-иллюминаторы, которые устанавливаются в ванной комнате, располагающейся в мансардном этаже частных домов или гостиниц.
Изготовление окон круглой формы не сопровождается заметным удорожанием, поэтому их стоимость не намного отличается от типовых прямоугольных. Поэтому можно спрогнозировать, что круглые окна из ПВХ будут использоваться все чаще, особенно, в частном домостроении.
Рис. 15. Круглая форма.
Арочные пластиковые окна
Арочные поливинилхлоридные окна – это в большинстве случаев конструкция, которая имеет верхнюю часть в форме дуги определенного радиуса. Можно сказать, немного упрощая, что арочное окно, по сути, представляет собой половину круглого.
Арочные окна различной конфигурации очень часто применяются в религиозных сооружениях: полуциркульные – в православных церквях, стрельчатые – в готических храмах. Их стоимость относительно невысока, поэтому они нередко используются для разнообразия архитектурных решений при возведении крупных общественных зданий и проектировании элитных коттеджей и частных домов.
Рис. 16. Арочная форма.
Трапециевидные пластиковые окна
Трапециевидные окна из поливинилхлорида (другое часто встречающееся название – окна-трапеции). Они могут применяться практически в любых помещениях. Окна данной формы отлично сочетаются с самыми разнообразными дизайнерскими решениями, связанными как с интерьерами, так и с внешним видом здания.
Наличие окон-трапеций на фасаде придает любому сооружению оригинальность и изысканность. Особенно часто трапециевидные оконные конструкции используются в частных домах, когда сооружение имеет двухскатную крышу. В этом случае применение пластиковых окон-трапеций обеспечивает максимальную освещенность внутренних помещений.
Рис. 17. Трапециевидная форма.
О москитных сетках
Какие бывают ПВХ-окна с москитными сетками, рассмотрим далее. Заказывая конструкции, необходимо помнить о качественных противомоскитных сетках. Они предназначены для защиты помещения от насекомых, листвы, тополиного пуха. Сетка без труда снимается, моется, изготавливается из фибергласса (стекловолокно, запаянное в полимер). Элемент фиксируется при помощи шнура из резины в каркасе из алюминия, соединенном пластиковыми уголками.
Москитная сетка крепится с уличной стороны на специальные приспособления, ее размеры подбираются индивидуально под каждый проем. На двери балконов также ставятся данные изделия, на раме фиксируются на боковые петли и магнитную защелку. Через 3-4 года сетки провисают и требуют замены. Такая особенность связана с недостаточной жесткостью между алюминиевой рамой и пластиковыми уголками.
По типу открывания
Вторым наиболее часто применяемым для классификации пластиковых окон признаком является тип открывания. Оконная фурнитура, которая используется в механизмах, обеспечивающих открывание окна, достаточно сильно влияет на стоимость всей конструкции. Именно поэтому количество открывающихся створок и способ открывания часто используются для того, чтобы снизить цену пластикового окна, иногда в ущерб комфорту и удобству его использования.
Главное при этом – не забывать, что фурнитура должна быть обязательно качественной, так как целесообразнее сэкономить на количестве открывающихся створок, чем на механизмах, которые это обеспечивают.
Рис. 6. Разновидности по способу открывания.
Глухие пластиковые окна
Глухие оконные конструкции являются самыми дешевыми, однако, при этом и самыми неудобными в эксплуатации. В частности, невозможно добраться до внешней стороны окна при необходимости помыть его. Данное неудобство уравновешивается низкой стоимостью, простотой изготовления и высокой надежностью. Что неудивительно, учитывая, что чаще всего выходят из строя именно механизмы, отвечающие за открытие, закрытие и фиксацию окна в каком-либо положении.
Наиболее часто глухие оконные конструкции устанавливаются на первых этажах зданий, проемах, которые выходят на балкон и других подобных местах, где либо требуется повышенная надежность, либо обеспечен доступ к поверхности стекла снаружи для ухода за ним.
Рис. 7. Глухая оконная конструкция.
Поворотные пластиковые окна
Конструкция окон из ПВХ с поворотным механизмом открывания больше всего похожа на самые обычные и типовые деревянные. Наличие открывающихся створок позволяет с легкостью помыть или почистить стекла, а также проветрить помещение. Но следует учитывать, что поток воздуха, попадающий в комнату через такое окно, будет мощным, что приводит к необходимости покидать помещение в холодное время года.
Вторым минусом данной конструкции открывания является невозможность полноценно использовать подоконник, так как это может помешать открытию окна. Кроме того, открытые поворотные окна небезопасны для маленьких детей и животных, так как из них можно попросту выпасть.
Рис. 8. Поворотное пластиковое окно.
Поворотно-откидные пластиковые окна
Данная конструкция механизма открывания встречается наиболее часто. Это объясняется удобством использования окон, оборудованных им:
- откидывание створки при проветривании позволяет спокойно использовать свободную площадь подоконника, кроме того, лимитирует количество поступающего свежего воздуха. В некоторых окнах дополнительно присутствует режим микропроветривания;
- открытие створки распахиванием ее настежь используется сравнительно редко, в жаркое время года или при необходимости помыть стекла снаружи.
Поворотно-откидные окна из ПВХ наиболее дорогие, что не мешает им быть самыми распространенными.
Рис. 9. Поворотно-откидное окно.
Фрамуги
Фрамуги или окна с откидным механизмом открывания встречаются нечасто. Они могут использоваться в помещениях, где нет необходимости открывать створку полностью, но требуется периодическое проветривание. Окно может открываться одним из двух вариантов: путем откидывания створки сверху или снизу.
У данной конструкции также есть аналог среди деревянных окон. Он представлял собой форточку достаточно больших размеров, которые использовались в различных конторах или офисах. Фрамуги имеют относительно невысокую стоимость, но это не приводит к частому их использованию.
Рис. 10. Фрамуга.
Раздвижные пластиковые окна
Раздвижные окна из ПВХ применяются, главным образом, для балконов, лоджий и комнат, имеющих прямой выход из дома или здания. Это могут быть беседки, веранды, комнаты на первых этажах частных домов, гостиниц или баз отдыха. Также раздвижной механизм открытия применяется в том случае, когда имеется дефицит пространства – в маленьких комнатах.
Принцип действия раздвижного механизма следующий: створки открываются, сдвигаясь при этом в одну или обе стороны, скользя по специальным направляющим. Для открытия такого окна не используется пространство помещения, так как створка остается в плоскости конструкции.
Рис. 11. Раздвижные оконные конструкции.
