Туалет на даче своими руками: фото, чертежи, размеры, как сделать?

Туалет с душем на даче из пеноблоков

Одного туалета для дачников бывает недостаточно. В таком случае стоит возвести постройку, состоящую из туалета и душа.

Учитывая достаточно высокий уровень влажности в помещении, лучшим материалом для строительства можно назвать пеноблоки.

Работы выполняются в следующей последовательности:

Выбирается место;
Разрабатывается проектная документация. Подбираются оптимальные размеры и конфигурация. Рассчитывается требуемое количество материалов;
Формируется сливная яма с поперечными размерами 2 на 1,2 м и глубиной от 1 м. при интенсивном использовании объемы сливной ямы увеличивают. На дно насыпают слой щебня и песка. Из душа в туалет под наклоном укладывается труба для слива воды;
Заливается фундамент, как правило, ленточный;
Укладываются блоки, предварительно уложив на фундамент гидроизоляционный слой;
Монтируется кровля выбранной формы;
Устанавливается бак со штуцером для воды достаточного объема. У него должен быть штуцер для установки душевой лейки с краном,
Выполняются отделочные работы. Стена штукатурят, окрашивают либо закрывают выбранным отделочным материалом. В душевой устанавливается лейка, поддон. В туалете собирается стульчак либо устанавливается специальный унитаз.
Подводится свет и вода.

В настоящее время можно приобрести самые разнообразные строительные материалы для возведения туалета на даче.

Выберите подходящий вариант, учтя продолжительность и периодичность вашего нахождения на приусадебном участке, и вы сможете создать комфортные условия для проживания.

Как сделать своими руками на даче туалет с выгребной ямой

Существует огромное разнообразие видов туалетов, которые объединены одним общим функционалом. Материал, форма, размеры и дополнительные пристройки зависят только от индивидуального предпочтения хозяев.

Фотопримеры строительства своими руками традиционных уличных туалетов

На дачном участке наиболее популярны следующие варианты туалетов.

Иллюстрация	Название
ФОТО: dominafiesta.com	Скворечник, крышу чаще всего делают односкатной
ФОТО: stroyremo.ru	Избушка – один из самых сложных проектов
ФОТО: mojdominfo.ru	Шалаш с двускатной крышей
ФОТО: zen.yandex.ru	Домик – допускает разнообразие дизайнерских идей
ФОТО: zen.yandex.ru	Двухместный или, как вариант, со второй стороны часто делают небольшой сарай
ФОТО: 1000000diy.ru	Дачный туалет можно дополнительно оборудовать душем

Можно купить готовую конструкцию, но гораздо интереснее сделать клозет на даче самостоятельно. Работа совершенно несложная и выполнить её смогут даже непрофессионалы.

Необычные фото туалетов на даче, построенных своими руками

Настоящие мастера никогда не ограничатся обыкновенной постройкой, а непременно придумают даже для обычного туалета что-то неординарное. Мы собрали в нашей фотогалерее несколько удивительных работ.

Статья по теме:

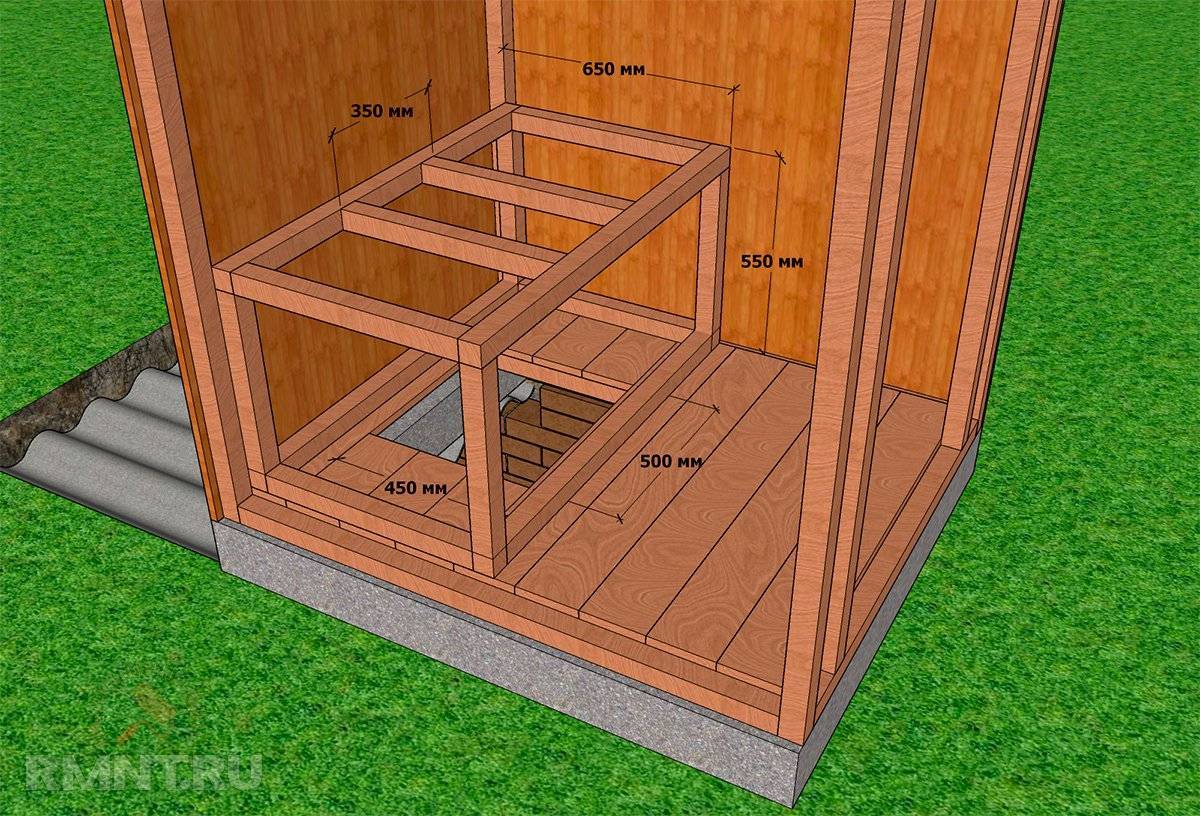

Простая конструкция сиденья

Если вы не планируете бетонировать пол в туалете, уложите на ленту несколько брусьев в качестве лаг и настелите деревянный пол. В части пола над ямой нужно сразу сделать отверстие примерно 50х50 см точно по продольному центру кабинки. На деревянном полу сиденье обычно сбивают во всю ширину кабины. Понадобится только деревянный прямоугольный каркас из бруса, который прикручивается к полу и не фиксируется к стенам.

На бетонном полу можно сложить сиденье по типу постамента. При устройстве стяжки нужно свернуть в овальный рулон лист оцинкованного железа высотой около 50–60 см и установить эту гильзу над ямой. Внутренние размеры получившегося горла — 25 см по ширине и 30–35 см в длину. После заливки пола вокруг гильзы сворачивается кожух из штукатурной сетки и набрасывается около 4–5 см цементного раствора. Пока раствор ещё не схватился, в задней части постамента необходимо вставить закладные для крепления стульчака. Снаружи постамент можно облицевать плиткой, формируя эстетичную восьмигранную колонну.

Важный совет: и для деревянного, и для «каменного» сиденья будет очень полезно заранее заложить на глубине 60–70 см от стульчака широкий уголок-отсекатель ребром вверх и вдоль отверстия, защищающий от обратных всплесков.

Составления чертежей

Существует несколько советов:

Не стоит деревянный туалет делать слишком низким. Высокий, половозрелый человек, находясь внутри, не должен касаться потолка головой. Это правило можно отнести не только к потолку, но и к входной двери — она не должна быть слишком низкой.
Потолок делается (ориентировочно) на пол метра выше уровня двери. Можно сказать, что такой вход будет завышенным, — это не так.
«Эталоном» может быть размер входной двери в квартиру, дом, — в такой проём удобно проходить. Дверь стоит обить уплотнителем — защита от ветра, холода и шума. Изолировать шум — привнести комфорт!
Деревянный туалет стоит делать добротно, не стоит экономить материал.
Банальный совет, однако — выкопанную яму (за ненадобностью) можно засыпать землей, а сооружение — перенести в другое место.

Опытный дачник понимает, что зима приносит не только Новый Год и радость, но и множество снега. Он будет оказывать давление на крышу, а осенние расставание снега могут «снести» стены и превратить в негодность место, которые люди посещают несколько раз в сутки. Делая чертёж, стоит планировать его, учитывая временные особенности погоды!

Надеемся, данные советы помогут и отдых на даче станет ещё более комфортным и воодушевляющим! Удачи!

Вытяжная вентиляция

С этой целью устраивают естественную вентиляцию: крепят позади кабинки вертикальную трубу диаметром 110 или 115 мм, которая своей верхней частью возвышается над крышей на 50 или более см (оголовок защищается жестяным зонтиком), а нижней — заводится в выгребную яму.

Воздух в яме имеет более высокую, в сравнении с уличной, температуру. И потому он за счет конвекции удаляется через вентиляционную трубу, вытесняемый холодным наружным воздухом.

Тот притекает через щели в кабинке. Если их нет из-за плотного притвора двери, в нижней части боковой стенки высверливают вентиляционные отверстия. На зиму, чтобы не дуло, их прикрывают заслонкой.

Из чего строится такой туалет?

В большинстве случаев отхожее место на даче строится из древесины. Такой материал делает конструкцию недолговечной, но простой в исполнении. Для того чтобы своими руками возвести туалет в форме треугольника, понадобится:

Таблица материалов необходимых для постройки туалета

Обрезная сосновая доска (толщина – не менее 3 сантиметров);
Доски из древесины твердых пород (толщина – не менее 5 сантиметров);
Обрезная доска (2 на 10 сантиметров);
Краска (или лак);
Антисептик;
Кровельный материал;
Саморезы (гвозди).

Инструменты

Для того чтобы взяться за возведение указанной конструкции, помимо материалов понадобятся следующие инструменты:

Ножовка;
Инструменты
Рубанок;
Молоток;
Отвертка;
Саморезы;
Гвозди.

Где взять чертежи?

Чертеж для такой постройки можно подготовить самостоятельно, или взять один из готовых вариантов.

Чертеж дачного туалета

Конечно, размеры и другие индивидуальные моменты придется корректировать, но общее представление о том, как выглядит каждый из этапов сборки, будет получено.

Уличный туалет для дачи из ОСБ плиты своими руками – фото и чертежи

Пожалуй, самый простой способ построить достаточно удобный для летнего использования дачный туалет – использовать плиты ОСБ. Они дешевы, легко поддаются обработке и подогнать их под размеры конкретной постройки не составит труда.

Фундаментом на прочной почве вообще можно пренебречь, а если и устраивать его, то самый простой, столбчатый или же на кирпичах.

В первую очередь собирается каркас. Для этого нужно взять прочный брус – желательно сечением от 40×40 мм или больше. В основание укладывается квадрат размером от 120×120 до 140×140 см. Крепить брус между собой можно при помощи гвоздей или шурупов-саморезов. Если выгребная яма большая и находится почти под всей площадью туалета, есть смысл сделать обрешетку – добавить ещё несколько брусьев в середину квадрата.

К основанию крепится вертикальный брус высотой 200 см. В верхней части собирается ещё один квадрат по площади точно совпадающий с основанием – дополнительный пояс жесткости. Уже к нему под углом следует прикрепить основание для будущей крыши – классический треугольник.

Каркас готов. Осталось только обшить его листами из ОСБ плит. Выпилить подходящий по форме и размеру при помощи ножовки или электролобзика не составит труда. Кровля также может быть выполнена из ОСБ плиты, но для гидроизоляции следует защитить его кусками рубероида или шифера. Первый можно наплавить или закрепить мелкими гвоздями, а второй – при помощи шурупов.

Видео

https://youtube.com/watch?v=o9M6y85Jfyo

О вентиляции

Когда строите туалет для дачи, не забудьте про вентиляцию. Отхожее место должно быть оборудовано:

Приточной вентиляцией. Представляет собой небольшое отверстие в нижней части туалета. Делается только в каменных туалетах. Закрывается решеткой или противомоскитной сеткой.
Вытяжной вентиляцией из верхней части ямы. Если выгреб планируется закрывать бетонной плитой перекрытия, то на этапе сборки опалубки для трубы вентиляции оставляют закладную. Асбестоцементные и канализационные трубы – наиболее часто применяющийся материал для вентиляции. Их пускают по задней части кабинки (снаружи) и крепят к обшивке хомутами. Чтобы улучшить естественную тягу трубу выводят на солнечную сторону и красят в черный цвет. Оголовок поднимают выше крыши на 70-80 см.
Вытяжной вентиляцией из верхней части кабинки. Чтобы не делать еще один оголовок, трубу подсоединяют к вентиляции выгреба.

Дефлектор своими руками

Первое, что делает хозяин при постройке дома – это строит туалет. Без этого сооружения даже минимальный комфорт становится недосягаемой мечтой. Надеемся, что представленная информация и эскизы помогут сделать вам собственный проект дачного туалета. Если у вас появились свои идеи, или вы нашли ошибки в тексте или рисунках, то большая просьба написать нам. Приглашаем теоретиков и практиков к дискуссии.

Из чего состоит и как действует

Что представляет собой современный клозет? Он совсем не похож на неудобные и холодные уличные домики, которые еще и сегодня стоят во дворах отдаленных населенных пунктов. Его конструкция проста и удобна, он имеет эстетичный внешний вид и может быть установлен в помещении или на открытом воздухе.

портативная модель туалета

Портативный биотуалет состоит из двух емкостей, которые имеют разъемное соединение. При заполнении нижней, она легко отсоединяется и транспортируется к месту очистки. В верхнем бачке, в зависимости от модели, может быть вода, в которую добавлены специальные химические, биологические средства или торф.

Принцип действия таких устройств основан на воздействии специальных препаратов на отходы жизнедеятельности человека, ускоряя процесс их переработки и устраняя неприятные запахи.

Правила размещения туалета на дачном участке

Туалет на дачном участке или на земельном участке в частно жилом секторе, нельзя делать близко от водозабора. От обычного колодца расстояние должно быть 50 м, а от скважины с обсадными трубами 30 м. если ваш участок находится в водоохраной зоне водохранилищ и рек, то там это расстояние увеличивается до 200 м. На самом деле, еще большее ограничение на расположение туалетов оказывают жилые постройки. Согласно санпин 42-128-4690-88 «Санитарные правила содержания территорий населенных мест» дворовые уборные должны быть удалены от жилых зданий, всевозможных детских учреждений, как то школы, детские сады и даже детские площадки.

Минимальное расстояние 20 м, но, расстояние до туалетов, даже если это дворовые уборные, от детских учреждений должно быть не более 100 м. Но есть некоторые послабления, для частных домостроений расстояние до уборной определяется самими домовладельцами и допускается уменьшение такого расстояния до 8-10 м. Только не нужно забывать про соседей. Они могут не согласиться, чтобы расстояние от вашей уборной до их дома было меньше 30 м. в этом случае, разбираться в конфликте будет комиссия местных советов. Как уж вы сможете договориться, это отдельный вопрос, но судебная практика показывает, что суд вполне может принять вашу сторону, но, все равно, минимальное расстояние до соседского дома не должно быть меньше 8 м. что, нужно отметить, не так уж и мало, если и дом соседа построен с соблюдением строительных норм и правил, он не может располагаться ближе 3 м от границы участков, то есть, ближе 5 м от забора для вашего туалета запретная зона.

Другие важные ограничения. Глубина выгребной ямы зависит от уровня грунтовых вод, но в любом случае, не должна быть более 3 м. если мы помним, то в деревне при заполнении ямы, просто копали новую. Понятно, что никто такие ямы не бетонировал. Сегодня выгребная яма должна быть водонепроницаемой, просто ямы правилами даже не предусмотрены. Правда, способ, которым достигается водонепроницаемость, не конкретизирован, поэтому, это может быть и металлический кессон, и бетонные кольца и прочее. Такую яму просто переносить не будешь, поэтому, в обязательном порядке предусмотрен выгреб с крышкой. То есть, предполагается, что яма будет регулярно очищаться.

В предыдущих статьях я уже рассматривала вопрос о для своего загородного дома и о том, как .Наличие воды хотя бы в пределах шаговой доступности и выбор способа утилизации отходов (в том числе и человеческой жизнедеятельности) — задачи, требующие подчас сложных инженерных решений. А первый этап в обеспечении этих потребностей, как и в любой строительной деятельности, — это проектирование. То есть составление проектной схемы, учитывающей не только требования пользователей, но и санитарные нормы и правила.

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

обрезную доску;
металлическую бочку для ямы;
цементно-песчаные блоки 25×18×19 см в качестве основания;
брус 40×60 мм;
уголки, саморезы;
гидроизоляцию;
строительный уровень;
профнастил;
отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия
ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом
ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки
ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия
	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты
	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность
	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

«Шалаш»

Когда грунтовые воды подходят близко к поверхности, то единственным вариантом обустроить отхожее место является пудр-клозет. Выгребной ямы в таком туалете нет, а под стульчаком скрывается емкость (бак), которую нужно периодически опорожнять. Чтобы запахи от сортира не распространялись по всему участку, рядом со стульчаком ставят резервуар с опилками, пеплом или торфом. После посещения туалета фекалии «припудриваются», а по мере наполнения емкости вывозятся на компостную кучу.

Для пудр-клозетов часто ставят кабинки в форме шалаша. Сделать подобную конструкцию туалета своими руками можно за пару дней, да и стоимость материалов, откровенно говоря, воодушевляет.

Монтаж кабинки производится в следующем порядке:

Для фундамента можно использовать песчано-цементные блоки или выложить по периметру основания шалаша ленту из красного кирпича. Фундамент покрывают рубероидом.
Чертеж туалета «шалаш» показан ниже. Первым делом изготавливают переднюю и заднюю стенки кабинки. Соединяют их между собой брусом 100 х 100 мм и обрезной доской, которая будет исполнять роль обрешетки крыши. Из бруса собирают и крепят к задней стенке каркас стульчака.
Туалет обшивают изнутри вагонкой. В настиле стульчака вырезают отверстие «очка». Устанавливают кабинку на фундамент.
Крышу можно сделать из металлочерепицы или профнастила, прикрутив его саморезами к доскам обрешетки. Постройка станет похожа на настоящий лесной шалаш, если крышу обшить досками длиной 2,0-2,1 метров, которые нужно предварительно обработать антисептиком. Приколачивают их гвоздями к обрешетке, начиная с нижнего края крыши, таким образом, чтобы каждая верхняя доска перекрывала половину нижней (внахлест). Подобным образом делают гонтовую крышу.
Конек укрепляют листом оцинковки, как это показано на чертеже туалета «теремок». Доски стульчака шлифуют, все деревянные поверхности покрывают морилкой и лаком.

Крыша в такой кабинке доходит практически до земли, поэтому стены и пол внутри остаются сухими даже в самый сильный дождь.

Размеры туалета для дачи Шалаш

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

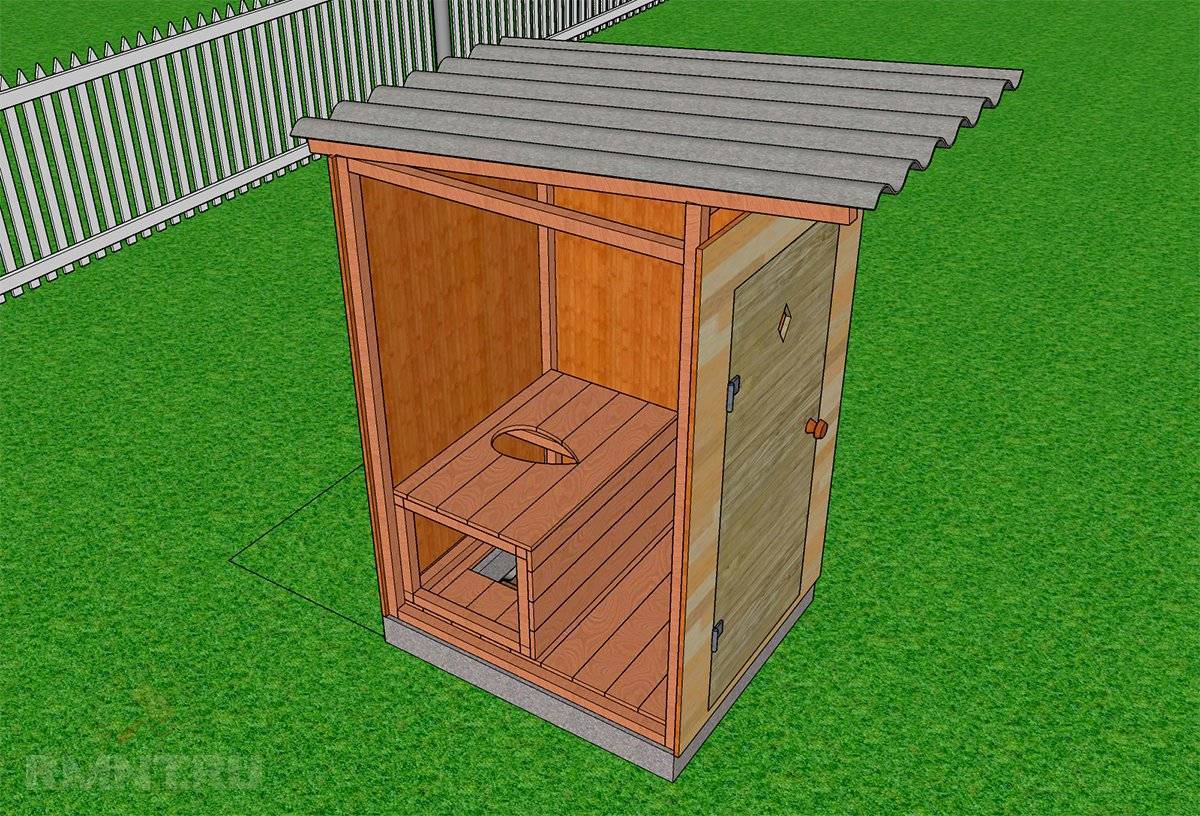

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.
