Как самостоятельно монтировать душевую кабину

Определяемся с типом душевой кабины

По своей конструкции душевые кабины делятся на три типа:

• Открытые;
• Закрытые;
• Комбинированные.

Открытые душевые кабины

Открытые модели – это душевая кабина, которая интегрирована в планировку ванной комнаты. Прежде всего, данные модели являются сборными, то есть, к основанию одной из стен или в зоне угла ванной комнаты устанавливается напольный поддон, подключенный к канализационному стояку.

А по периметру поддона с одной или двух сторон монтируются стенки душевой кабины из стекла или оргстекла. Оставшиеся же одна или две стены в конструкции душа облицовываются керамической плиткой.

Еще одна характерная особенность открытых моделей – это отсутствие верхнего основания, крыши. Следовательно, в моделях открытого типа монтаж каскадного или тропического душа просто невозможен.

Во время купания приходится довольствоваться душевой лейкой, подключенной к смесителю гибким шлангом в металлической оплетке. То есть, модели открытого типа предназначены только для того, чтобы человек мог быстро помыть свое тело.

Надо сказать, что при монтаже открытых душевых кабин, нередко, даже отказываются от нижнего поддона. Вместо покупного поддона, нижнее основание душевой кабины может быть монолитным, залитым из бетона высокой марки и облицованное керамической плиткой с нескользящей поверхностью.

Сами же стенки из стекла или оргстекла монтируются на металлических профилях из алюминия, латуни или стали с антикоррозийным покрытием.

Преимущества открытых моделей:

• • Очень низкая стоимость, примерно около 8-20 тысяч рублей;
  • Возможность изготовить душевую кабину с любой необходимой площадью;
  • Простая и незатейливая общая конструкция.

• • Капитальный монтаж элементов конструкции;
  • Затрудненный ремонт водопроводных и канализационных узлов;
  • Нет возможности встроить озонирование или парогенератор;
  • Отсутствие верхнего общего душа, например, тропического или каскадного;
  • Повышение общей влажности воздуха в помещении при эксплуатации.

Закрытые душевые кабины

Закрытые модели имеют полностью автономную конструкцию, состоящую из поддона, стенок и потолочного основания кабинки.

То есть, это портативный бокс в котором встроено огромное количество различных дополнительных функций и, который при необходимости легко демонтировать в случае переезда или ремонта.

Несущие элементы конструкции и потолок кабинки выполняются из металла с антикоррозийным покрытием или прочных полимерных соединений, а боковые стенки закрытых моделей, так же как и в открытых моделях изготавливаются из прозрачного или полупрозрачного стекла или оргстекла.

В среднем закрытая душевая кабина стоит 30-40 тысяч рублей и более.

Преимущества закрытого типа:

• • Быстрый монтаж и подключение необходимых коммуникаций;
  • Большое разнообразие дополнительных функций;
  • Широкий ассортимент различных моделей;
  • Хорошая звукоизоляция;
  • Изолированность от общего микроклимата в помещении.

Комбинированные душевые кабины

Комбинированные душевые кабины – это бокс, в котором используется очень глубокий поддон или, что чаще, ванна из акрила, чугуна или стали. По периметру ванны располагаются душевые стенки, а верхняя часть может быть открытой или закрытой в зависимости от модели.

Такая комбинированная конструкция позволяет совместить все преимущества современных ванн, например, джакузи или гидромассаж и, все достоинства душевых кабин, такие как душ Шарко, каскадный или тропический душ.

Комбинированные душевые кабины существенно отличаются своими большими габаритами от обычных душевых кабин. По этой причине, модели сантехники данного типа можно рекомендовать лишь в случае ванной комнаты с большой площадью.

То есть, более 7 кв. м. В среднем, на комбинированные душевые кабины цена варьируется от 70000 рублей.

Преимущества комбинированного типа:

• • Совмещение всех достоинств ванны и душевой кабины в одной конструкции;
  • Большое разнообразие моделей;
  • Возможность выбрать открытый или закрытый тип.

Установка и подключение душевой кабины в частном деревенском доме

Поддон готов, пришло время установить стенки, работа выполняется поэтапно:

1. Первым делом проверяем все детали на соответствие, если всё подходит, устанавливаем их в направляющие.
2. Не забудьте, что каждую панель нужно обработать герметиком.
3. После правильной и ровной установки стенок, следует закрепить их винтами.
4. Сверху и снизу установить арку.
5. Установить уплотнители между панелями.

Справка! Если неуверены, что правильно устанавливаете панели кабины, не затягивайте крепёж сразу. Если всё подойдёт, затянуть потом не сложно.

В некоторых кабинах существует отдельная сборка — каждая панель устанавливается отдельно прямо на поддон.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Наличие инструментов для сборки кабины.

Изучив инструкцию к сборке, следует приготовить инструменты с материалами для установки.

Набор инструментов состоит из:

1.плоской отвертки среднего размера.

2.силиконового пистолета.

3.сверла.

4.шуруповерта либо крестовой отвертки.

5.разводного ключа.

К материалам относят:

1.силикон прозрачного антибактериального состава.

2.переход для канализации.

3.два полутораметровых шланга.

Условно сборку делят на этапы:

1.сборка поддона и установка.

2.сбор панелей по бокам.

3.монтаж дверей.

4.сборка конструкции крыши и установка.

5. подведение к канализации, водопроводу, электричеству.

Особенности сборки:

1.некоторые устройства не требуют во время сборки применения герметика. Но при монтажных работах он нужен для обработки сливного отверстия кабинки, для скрепления водоотсекателей с магнитными уплотнителями, для крепления других опций, к примеру, чтобы обрабатывать отверстие для радио.

2.В целом все кабины требуют обработки герметиком. Им смазывают неподвижные детали конструкции. Участки соединения поддона с центральной панелью по задней стенке, поддона с передней рамой, места крепления форсунок со сливным отверстием, при установке уплотняющих резинок с водоотсекателями.

3.душевые кабинки, выполненные из стекла, находятся разобранными в коробках из картона.

Рассчитываем размеры

Определившись с местом монтажа можно переходить к расчетам габаритов. Главное правило – кабинка не должна занимать все свободное пространство, и в то же время не терять в функциональности из-за своих небольших размеров.

Стандартные размеры душевой кабины – 900 х 900 мм. Высота бокса с низком поддоном – 2000 мм. При установке глубокого поддона высота сооружения увеличивается (в среднем) на 200 мм.

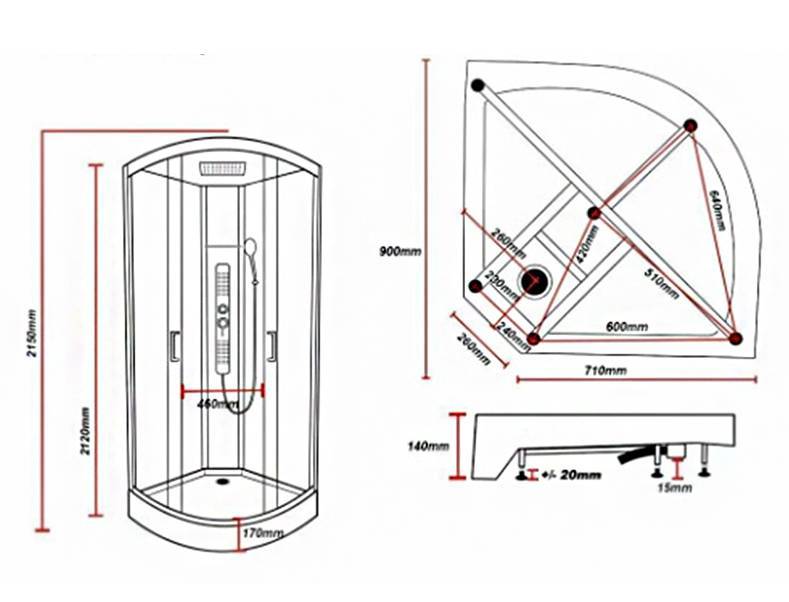

Ниже представлены варианты чертежей нескольких типов кабин, в зависимости от формы и высоты поддона.

Если предполагается, что данным устройством будут пользоваться подростки или люди худощавого телосложения, то габариты сооружения можно уменьшить до 800 х 800 мм. Если планируется сооружение душевой без применения классического поддона, то габариты, напротив, можно увеличить до 1100 х 1100 мм.

Поэтапная сборка и установка душевой кабины своими руками

Для того чтобы монтаж был максимально удобным его следует начинать снизу и постепенно подниматься вверх.

p, blockquote 10,0,0,0,0 —>

Сборка поддона

Поддоны для гидромассажных боксов могут быть выполнены из различных материалов и соответственно сборка некоторых конструкций будет иметь свои особенности.

p, blockquote 11,0,0,0,0 —>

• Эмалированная сталь. Это крепкая конструкция, которая может служить очень долго. Но были случаи, когда, при работе, она деформировалась от своего веса. И как следствие, происходило повреждение эмали. Еще один минус заключается в плохом аккумулировании тепла;
• Обработанный чугун. Очень эффективен при сохранении тепла, несмотря на время, потраченное для его нагрева. Для защиты от влияния внешней среды и появления коррозии, его покрывают, как правило, эмалью. Особенность установки чугунного поддона заключается в трудностях, связанных с его неподъемным весом;
• Фаянс (керамика), мрамор (искусственный камень). Эти две категории материалов объединяет то, что обе они идеально подходят для установки в душевых кабинах. И фаянс, и мрамор имеют привлекательный внешний вид, быстро нагреваются, долго способны держать тепло и обладают отличной износостойкостью. Однако технология их производства обходится очень дорого, что, естественно, сказывается на продажной цене. Следует отметить, что эти материалы являются очень хрупкими и при ударах они просто разрушаются;
• Кварил – смесь акрила с кварцем. Такой материал для усиленных поддонов считается одним из лучших по своим свойствам. Он лишь самую малость уступает керамическим. А прочность и отличная теплоизоляция достигается благодаря кварцу, входящему в структуру данного материала;
• Стекло;
• Дерево;
• Пластик, акрил. Это самый широкодоступный материал из представленных на рынке. Однако, при эксплуатации, он не может похвастать своими оптимальными характеристиками. Хотя легкость и прочность, а также наличие всевозможных форм и расцветок в дополнение к простой сборке, обеспечили наибольшую популярность среди всех предыдущих вариантов. Если возникает необходимость в ремонте, то акрил легко этому поддается, а для его усиления используется дополнительный металлический каркас.

Крепление стенок душевой кабины

Весьма важным этапом в самостоятельной установке душевой кабины является монтаж стеклянных ограждений. Для этого требуется:

1. разметить на стене места крепления боковой панели, это делается уровнем;
2. сделать отверстия в стене для элементов крепления, это делается дрелью или перфоратором;
3. зафиксировать боковую панель душа к стене;
4. приложить стеклянную деталь кабинки к панели и проконтролировать на отсутствие зазоров;
5. установить обе боковые панели и переходник между ними;
6. прикрепить панели к верхнему каркасу.

При сборке закрытой душевой кабинки:

1. зафиксировать на стене панель, образующую крышу;
2. надеть контур из силикона на заднюю стенку, и вставить в пазы горизонтальной панели;
3. зафиксировать при помощи пластиковых скоб;
4. присоединить лицевую часть к боковым панелям;
5. вмонтировать боковые панели;
6. установить верхнюю часть;
7. вмонтировать силиконовые ролики в раздвижные двери;
8. установить раздвижные двери, устраняя перекосы.

При пластиковых стенках душевых кабинок открытого типа необходима герметизация. Раздвижные элементы требуют установки уплотнительной резинки. Стыки пройти силиконовым герметиком

Как правильно устанавливать душевые уголки

Рекомендуется начинать с ремонтных работ в ванной комнате. Справиться с работой самостоятельно возможно, если произвести правильные расчёты и использовать корректные чертежи.

Главное при установке душевой кабины — делать всё аккуратно и быть крайне внимательным к фиксации деталей.

Установка и монтаж

• Начинается со сборки: поддон перевернуть нижней частью вверх и закрепить ножки, отрегулировать их необходимую длину. Это можно сделать и на позднем этапе, просто корректируя длину.

• Вмонтировать систему слива. Сифон устанавливается под днищем поддона. Для этого поддон ставят набок, с лицевой стороны фиксируют соединительную втулку, а на выступающий конец надевают сифон. Все стыки закрепляются герметиком.

• С помощью строительного уровня окончательно отрегулировать высоту ножек.
• Поддон фиксируется и обрабатывается герметиком.
• Отводная труба присоединяется к патрубку сифона.

Сборка стенок и прикрепление дверей

• Фиксируется каркас и вертикальные стойки.
• В выемки вставляются полотна и закрепляются резиновыми элементами.
• Стенки фиксируются саморезами.
• Двери закрепляются через специальные дырочки в верхней и нижней части. Вверху створка соединяется с роликами и выравнивается регуляторами. При помощи пружинок дверь устанавливается на нижние ролики.

Разновидности душевых

В зависимости от того, как расположена кабинка (отсек) выделяют несколько вариантов:

• угловая – наиболее распространенная благодаря компактности и удобству размещения. Может быть квадратной, прямоугольной, многоугольной, с круговым сегментом;
• пристенная – прямоугольная конструкция, примыкающая одной стороной к стене;
• с одной стенкой – размещается так, чтобы стенками с трех сторон служили капитальные стены (перегородки) ванной комнаты. Часто одна или две перегородки возводятся специально для ограничения душевого отсека;
• без стенок – ниша или участок между стенами, имеющий отдельный сток в канализацию.

Промышленные душевые кабины имеют прямые или выпуклые (рис.5) дверки, самодельные чаще всего снабжают прямыми, поскольку это сильно упрощает монтаж и использование.

По типу основания душевая своими руками в квартире может быть:

• с более или менее высоким поддоном (касается как готовых кабинок, так и встроенных душевых уголков);
• на подиуме;
• с полом на уровне общего пола санузла.

Во всех трех случаях слив в канализацию обеспечивается проложенным либо под общим полом, либо под подиумом (поддоном) душевым трапом и канализационными трубами. Если уровень пола душевого уголка и всего санузла совпадает, желательно к сливу душевой кабинки (так называемому душевому трапу) добавить общий для всего помещения трап – это поможет избежать затопления квартиры и соседей при случайном засорении или недостаточно быстром стоке через основной слив.

По трудоемкости все типы сантехнических конструкций этого типа делятся в соответствии с тем, сколько готовых элементов используется в монтаже.

Наиболее просто сделать душевую кабину в квартире, используя готовые сборные комплекты. Установка отдельно приобретенных поддона и дверок, а также смесителя требует больших навыков в строительстве и отделке. Наконец, наиболее сложный – и при этом экономичный – вариант: душевой уголок своими руками с самодельным поддоном или подиумом (или переделкой пола), самостоятельной подводкой воды и канализации, отделкой и прочим.

Этап шестой

Сборка передней рамы

1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

 Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

 Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
• Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
• Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
• Максимальная нагрузка на поддон 210 кг.
• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
• По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

• Использовать кабину не по назначению
• Устанавливать кабину на улице
• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
• Находиться в душевой кабине вдвоем
• Вставать на край поддона
• Использовать кабину людям с боязнью замкнутого пространства
• Использовать кабину детям и пожилым людям без присмотра близких
• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Рекомендации покупателю

• Это изделие предназначено для бытового использования внутри помещений.
• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
• После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
• Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
• Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
• Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

Проверка работоспособности

По окончании монтажа рекомендуется самому проверить душевой уголок на срабатывание функций:

• Руководствуясь инструкцией о том, как собрать душевую кабину и правила пользования, поочередно нажимая кнопки на панели управления, удостоверяются и в их работоспособности.
• Обязательно нужно удостовериться в устойчивом положении поддона. При обнаружении пошатывания его устраняют, поворачивая регулируемые пятки ножек.
• Особенно тщательно следует проинспектировать слив. Его надежность предохранит от протечек, которые приводят, как минимум, к неприятным объяснениям с соседями снизу. Надежный слив обеспечивается специальными прокладками на резьбовых соединениях сифона. Для получения лучшего результата используется силиконовый герметик.
