Инструкция по установке дверной ручки в межкомнатной двери

Как установить дверную ручку?

Несмотря на конструктивные особенности различных видов изделий, установка любой ручки в дверь достаточно проста. Необходимо сделать такие шаги:

• произвести разметку на полотне;
• сделать отверстия для рукояти и защелки или замка;
• установить замок;
• закрепить ручку;
• когда изделие установлено, разметить дверную коробку и закрепить ответную планку.

Необходимо подробно рассмотреть каждое действие отдельно.

Необходимые инструмент

Для монтажа дверных ручек следует подготовить такие инструменты:

1. карандаш и рулетку;
2. угольник;
3. шуруповерт или дрель;
4. стамеску;
5. сверла разного диаметра;
6. молоток.

Для конструкций к раздвижным дверям понадобится фрезерный станок. Но если его нет, углубления можно сделать с помощью стамески и молотка.

Подбор высоты

Высоту установки ручек на межкомнатные двери определяет рост хозяев. Изделия устанавливают на уровне пояса. Рука при открывании должна сгибаться под углом 90°. В зависимости от роста жильцов прикрутить изделие следует на высоте 80-120 см от пола. Если в доме есть ребенок, необходимо учитывать его рост. Также в детской комнате нужно сделать ручку на той высоте, на которой удобно малышу.

Разметка полотна

В первую очередь производят разметку полотна двери. Делать это нужно угольником и карандашом. Сначала ставим отметку в месте, где будет размещаться ручка. Затем с помощью угольника проводим линию параллельно полу от метки до края полотна и переносим ее на торец и другую сторону. На торце посередине двери отмечаем место расположения защелки.

Если конструкция ручки предусматривает замок, его толщину и высоту откладываем на полотне. На расстоянии 6-7 см от края отмечаем место сверления под штифт для ручки в межкомнатную дверь. Для точности следует приложить конструкцию к полотну и наметить шилом центр отверстия.

Подготовка отверстий и монтаж защелки

Когда все размечено, делаем отверстия для защелки и квадратного стержня. Сначала с помощью дрели высверливаем отверстие необходимого диаметра. С этой целью в процессе используем перьевое сверло или коронку. Чтобы избежать сколов древесины, сверлим с каждой стороны на глубину половины толщины полотна.

При этом важно держать дрель строго параллельно полу, чтобы сверло не повело в сторону. Теперь делаем углубление для защелки

Для этого используем стамеску и молоток. Но чтобы облегчить задачу, применяем дрель и сверло соответствующего диаметра. С их помощью следует сделать отверстия на глубину, которая должна быть равной ширине замка или защелки. Бур располагают близко к предыдущему месту сверления.

Когда необходимые отверстия сделаны от верхней черты до нижней, стамеской и молотком выравниваем углубление. Дверной механизм с фиксатором должен плотно входить в полотно и не болтаться. Для этого паз делаем строго по размерам. Когда все отверстия и выемки готовы, переходим к монтажу.

Установка ручки и замка

Если устройство дверной ручки предусматривает замок, сначала вставляем его в паз в торце полотна. Затем надеваем накладку и обводим ее карандашом. Теперь стамеской делаем углубление на толщину пластины. Накладку устанавливаем вровень с полотном и фиксируем посредством саморезов.

Теперь производим врезку ручки. Необходимо 1 часть изделия, которая содержит штифт, просунуть в отверстие для рукояти. С обратной стороны полотна надевать вторую половину и стянуть болтами. Закручивание следует производить планомерно, чтобы рычаг свободно двигался. Некоторые ручки с замком имеют скрытые винты, поэтому конструкцию необходимо разобрать и специальным ключом затянуть болты.

Если изделие из дерева и стационарное, его крепим на саморезы к полотну. Для монтажа простой фурнитуры не требуется сверлить отверстия. Достаточно надежно закрепить изделие шурупами.

Подготовка коробки

После установки ручки и замка приступаем к монтажу ответной планки в дверной коробке. Чтобы ее правильно установить, необходимо точно отметить положение язычка. Для этого дверь плотно прикрываем и отмечаем края защелки.

Линейкой находим середину, а угольником отмечаем параллельные края ответной планки. Затем сверлом нужного диаметра делаем отверстие глубиной 3-6 мм. После этого прикладываем пластину и отмечаем ее положение на лутке. Стамеской подравниваем края и делаем углубление на толщину планки. Пластина должна быть заподлицо с дверной коробкой. Фиксируем планку мелкими гвоздями или шурупами. Дверь должна закрываться без трения, а язычок легко входить в соответствующий паз.

Уход за дверной фурнитурой

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

• Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
• Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
• Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Это интересно: Как ставить наличники на межкомнатные двери: изучаем со всех сторон

Необходимые инструменты

Чтобы выполнить установку ручки на межкомнатную дверь своими руками понадобится простейший столярный инструмент:

• электродрель;
• насадка коронка диаметром 50 мм;
• перьевое сверло диаметром 20–25 мм;
• карандаш;
• отвёртка;
• молоток;
• стамеска.

Облегчить монтаж поможет шаблон для установки дверных ручек, продающийся вместе с изделием. Если такового не оказалось в упаковке, его можно распечатать с интернета. Шаблон представляет собой схему корпуса механизма в масштабе 1:1. Её прикладывают к полотну для разметки паза и отверстия. Если предполагается устанавливать большое количество ручек, из дерева вырезают кондуктор для сверления.

Ремонт ручек межкомнатных дверей

Отдельного разговора заслуживает такой вопрос, как ремонт ручки межкомнатной двери.

Сразу следует отметить, что не каждый случай поломки или неисправности поддается ремонту, поскольку современные изделия, как правило, оснащены закрытым запорным механизмом, не поддающимся разборке.

Своевременная смазка запорного механизма ручки убережет ее от преждевременного выхода из строя

При этом даже если вам удастся его разобрать и выявить поломанную или изношенную деталь, вы вряд ли найдете на рынке точно такую же на замену. Посему поломки ручек зачастую сопряжены с необходимостью их замены.

Тем не менее, приведем пару рекомендаций по устранению мелких неисправностей:

• Ручка не возвращается в исходное положение при повороте, с трудом нажимается и т.п. – необходимо смазать запорный механизм. Для этого с помощью WD-40 производят обильную смазку в области язычка. Кроме того, может понадобиться снятие декоративных накладок ручек и смазка во внутренней части механизма.
• Расшатанность, общая расхлябанность конструкции – ремонт дверной ручки будет состоять в необходимости подтяжки шурупов соединения ручек (описано выше).

Мы описали те минимальные процедуры по установке и ремонту ручек межкомнатных дверей, которые будет легко выполнить неподготовленному мастеру собственноручно. Для всех остальных случаев, скорее всего, потребует вызов опытного ремонтника.

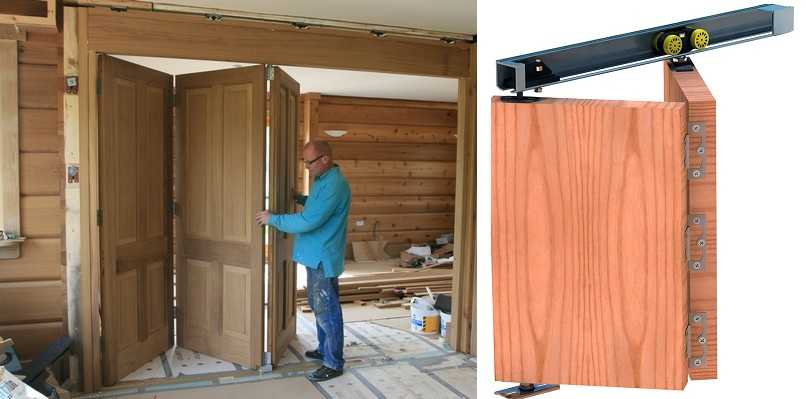

Дверь-книжка: ее устройство и особенности

Полотно складной двери-книжка имеет вид двух створок, которые соединяются петлями. Первая створка крепится на осевые петли, а вторая ездит на ролике. При открывании одна створка поворачивается по оси и тянет за собой вторую.

Устанавливаются такие двери в любое помещение, где не требуется повышенная шумоизоляция – гостиная, детская комната, кухня и даже санузел с ванной. А если вы выберете створки с прозрачными вставками, которые способны пропускать свет, то обеспечите таким образом освещение проходных коридоров и даже соседних комнат.

Также следует отметить, что это хороший вариант для шкафа в прихожей или в кладовке – в условиях узких коридоров такая раздвижная конструкция будет лучшей из всех разновидностей дверей.

Виды дверных ручек и методы их установки

Дверные ручки классифицируются по нескольким признакам. По назначению их можно разделить на те, которые не отвечают за работу ещё какого-то приспособления и те, которые устанавливаются в комбинации с защёлкой или замком. Самым простым типом ручек принято считать стационарные модели. Особенностью таких изделий является простота исполнения. Стационарные ручки редко отличаются особым изяществом или элегантностью.

Такая фурнитура проворачивается или крутится только в том случае, если она вышла из строя. Процесс монтажа стационарных ручек не представляет большой сложности. Особого внимания описанию установки таких изделий придавать не стоит. Они просто фиксируются на дверном полотне с помощью шурупов или винтов. Другим вариантом установки стационарных ручек является закрепление посредством шпильки с резьбой. Последний способ предполагает сверление отверстия сквозь дверное полотно на высоте 800-900 мм от напольного покрытия. Ну а дальше всё элементарно — в просверленное место всовывается шпилька, на которую накручиваются ручки с обеих сторон дверного полотна.

Другой виду ручек эксплуатируется в комбинации с замком или защёлкой. Процесс установки таких изделий сложнее, что обусловлено наличием запорной системы. Такие ручки бывают поворотными или нажимными. Первые изготавливаются в шарообразной форме и их ещё именуют ручки-кнобы. Частью их конструкции является простой запирающий механизм. Кроме вышеперечисленных различий, дверные ручки отличаются по виду материала, из которого они изготовлены, а также конструктивными характеристиками.

Также имеется ещё ряд не особо важных нюансов, которые позволяют дверным ручкам отличаться друг от друга. Для того, чтобы описать все существующие виды и подвиды этих навесных элементов, потребуется отдельный материал. В данном случае целесообразнее разобраться с принципом установки одного из основных видов ручек, а именно фурнитуры с запирающим механизмом в конструкции.

Пошаговая инструкция по врезке замка

Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.

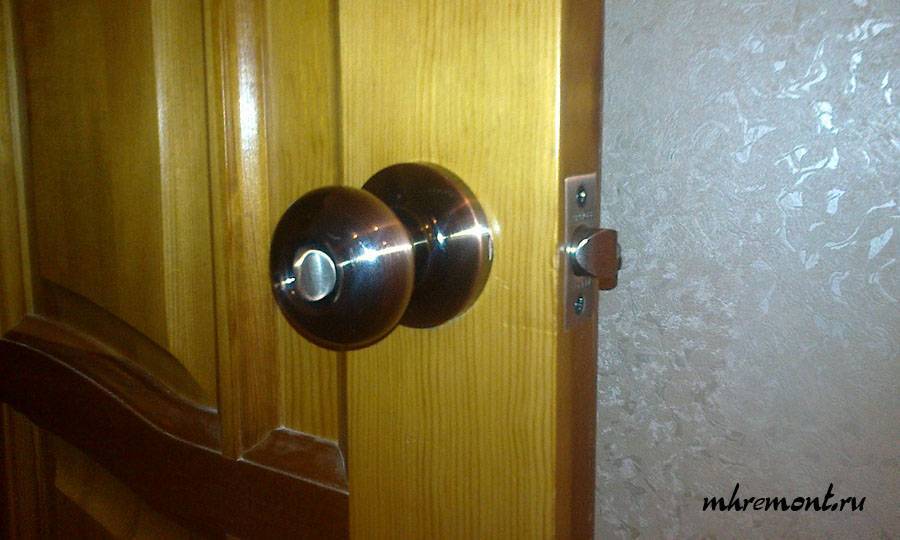

Врезка круглого замка

Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.

Врезка замка профессионалами.

Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:

• на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
• выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
• на коронке меняется нож под диаметр 23 мм;
• с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;
• вплотную к торцу вставляется защелка;

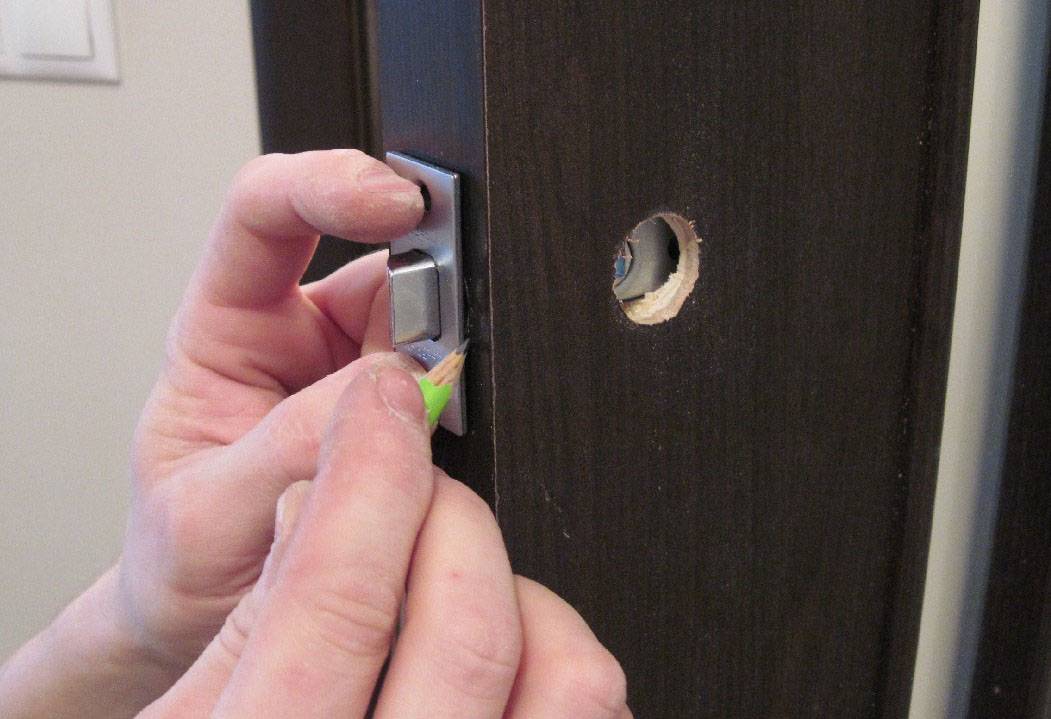

• карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;

Отмечается контур защелки и места под саморезы.

• защелка вынимается;
• шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
• в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.

Стамеска в помощь.

Осталось установить ручки и защелку.

Врезка плоского замка

А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:

на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;

Определяется глубина сверления.

• сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
• ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;

Схема высверливания выемки под корпус замка.

стамеской края подравниваются;

Стамеской края подравниваются.

в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;

Шлифовка выемки дрелью.

• перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
• стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.

Стамеской выдалбливается углубление под планку.

Замок собирается.

Ставится планка защелки.

Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.

Установка монтажной планки

Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:

дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;

Находится расположение ответной планки по высоте.

находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;

Определяется положение планки по глубине.

• ответная планка накладывается на косяк;
• карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;

Карандашом отмечаются места саморезов и углубления под собачку.

• если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
• под саморезы сверлом 1 мм высверливаются отверстия;
• под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;

Высверливаются отверстия под саморезы и язычок.

саморезами планка прикручивается к косяку.

Ответная планка прикручивается саморезами.

В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.

Советы по уходу за дверной ручкой

Для того чтобы дверная ручка служила долго, за ней необходимо правильно ухаживать. По прошествии нескольких лет фурнитура изнашивается и это негативно сказывается на ее работе, чтобы попытаться замедлить этот процесс необходимо правильно ухаживать за ней:

Периодически протирать механизм от пыли водой и специальными средствами для чистки фурнитуры

В этом случае важно избегать средства, в составе которых присутствует щелочь, абразивные частицы и различные кислоты, потому как они могут повредить изделие, что в последствии приведет к появлению ржавчины. После того, как ручка будет вымыта, ее необходимо вытирать насухо;
Если механизм со временем разболтался, его необходимо подкрутить, в противном же случае неизбежна его поломка;
Избегать прикладывания грубой силы;
Кроме ухода за ручкой также необходимо вести правильный уход за замком, то есть регулярно его смазывать при помощи специальных средств

Если же их нет под рукой, то всегда можно прибегнуть к применению подсолнечного или растительного масла;
Добраться ко всем частям механизма не всегда получается, поэтому в этом случае используется специальная насадка в виде тонкой трубки. Если же и так не получается, тогда целесообразно снять накладку и демонтировать ручку.

Как видно, врезать ручку в дверь не так уже и сложно, если соблюдать все рекомендаций и тонкости проведения монтажа. Но если же справиться с задачей самостоятельно не получается, тогда целесообразно прибегнуть к услугам мастера, который выполнит всю работу качественно и быстро.

Фурнитура для раздвижных дверей. Цена

Стоимость фурнитуры для раздвижных дверей, в основном обуславливается качеством и прочностью элементов. Направляющие, среднего качества (вполне допустимого) стоят не менее 600 рублей за комплект.

Полностью укомплектованный механизм обойдется потребителям в 3000 рублей. Преимуществом такого выбора является то, что все элементы системы идеально подходят, по размерам и зазорам. Самыми дорогими являются доводчики для дверей – более 3500 рублей, но они не являются обязательными.

Фурнитура для складных дверей: ролики, петли, ручки, замок защелкой – устройство системы складывающихся дверей книжки или гармошки, установка механизма открывания межкомнатных деревянных, стеклянных и металлических полотен дверей

Как установить дверь книжку межкомнатную своими руками

Наверняка Вы знакомы с механизмом открывания/закрывания шкафа-купе. В случае с этим видом дверей, Вы непременно вспомните этот механизм.

Соответственно, раздвижные двери отличаются от обычных, распашных, способом открывания/закрывания.

В то время как распашные двери открываются вперед/назад, грубо говоря, «занимая место» в пространстве, раздвижные двери, за счет своего механизма «купе», при открывании их уходят в полость в стене вправо или влево, что значительно экономит место.

К тому же, такие двери выглядят очень красиво и стильно, и гармонично сочетаются с любым интерьером дома.

По видам такие двери тоже бывают разными – одностворчатыми, которые устанавливаются в маленьких помещениях, и двухстворчатыми, более габаритными, установленными в больших помещениях, но для экономии места, а также бывают различными по внешнему виду – с резьбой, со стеклом, и.т.д.

Существуют также конструкции из закаленного стекла, которые будут идеально вписываться в интерьер офисных помещений. Правда, стоят они очень недешево.

Иногда в целях экономии в те же офисные помещения ставят двери «Гармошка» – это конструкция, построенная по типу жалюзи. Механизм складывания осуществляется с помощью ролика и рельсов. Такие двери являются наиболее дешевыми и экономят место в помещении.

Двери «Пенал» – еще одно экономичное решение в помещении, за счет своей компактности. Их отличие от обычных раздвижных дверей разве что в способе передвижения (как видно из фотографии, такие двери раздвигаются не внутри стены, а наружу), и смотрятся при этом очень креативно.

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

 Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.
