Правила и советы по установке электросчетчика в домах и квартирах

Особенности подключения однофазного и трехфазного счетчика

Небольшие одноэтажные коттеджи подключают к однофазной сети. При этом учитывают, что установленная мощность не превышает 8-10 КВт.

В двухэтажных домах, где разрешенная мощность составляет 15 КВт, устанавливают трехфазные счетчики. При этом нагрузки стараются распределить среди фаз равномерно.

Учитываются схемы подключения, составленные проектной организацией. Основное отличие заключается в том, что при однофазном подключении не требуется монтаж дополнительного заземления. Как при трехфазном подключении частного владения к электрической сети.

Различия в схеме подключении однофазного и трехфазного электросчетчика незначительные:

• Для подключения однофазного напряжения необходимо два провода, ноль и фаза, которые подводятся к счетчику;
• При трехфазном подключении используется четырехпроводная сеть. Три фазы и ноль;
• Перед электросчетчиками рекомендуется устанавливать автомат. После него монтируются автоматы, защищающие группу потребителей. Например, освещение подключают к своему автомату, а розетки защищены другим и т.п.;
• При наличии заземления запрещено соединять его с нулевым проводом.

В некоторых случаях можно подключать трехфазный счетчик к однофазной сети.

Способы установки (монтаж) электросчетчика в щит

Дальше, определяемся с тем, как электросчетчик для квартиры, дома будет установлен в электрощите, прежде всего – это зависит от самого электрощита, если конструкция электрощита позволяет, то выбираем электросчетчик для квартиры, дома, который устанавливается на дин-рейку:

Если у вас электрощит другой конструкции, электросчетчик для квартиры или частного дома может быть установлен на монтажную панель в щите:

Обычно, электросчетчик для квартиры или частного дома в первом варианте, устанавливается внутри помещения, а во втором варианте в вводно-распределительных устройствах (ВРУ), щитах учета и т.д. на улице, но бывает и по-разному, в зависимости от ситуации.

Пломбирование счетчика электроэнергии

Для начала необходимо разъяснить что существует два вида пломб счетчика:

1. устанавливается производителем для ограничения доступа посторонних лиц к прибору;
2. устанавливается сотрудниками энергосбытовой компании, которая будет обслуживать потребителя.

Опломбирование счетчика является обязательной процедурой, за которую могут потребовать оплату. Это зависит от конкретной компании. Без опломбирования прибора вас не подключат к сети. Чтобы опломбировать счетчик владелец частного дома должен обратиться к поставщику электроэнергии с заявлением. В нем необходимо указать свои данные, дату установки прибора учета и просьба о вводе счетчика в эксплуатацию. После этого компания рассмотрит ваше заявление и назначит дату пломбирования прибора. В установленный день придет работник энерго сбытовой компании и проведет необходимые манипуляции. С этого момента потребитель считается подключенным к сети. Все, что вам останется сделать это получить счет на оплату электроэнергии и пользоваться благами цивилизации.

Общий процесс монтажа счетчиков учета элеткроэнергии

Сначала внимательно рассмотрите на рисунке, как выглядит общая схема подключения электросчетчика. Кроме того, перед покупкой счетчика необходимо определиться с количеством фаз, а также решить, нужны ли трансформаторы тока, через которые будет подключаться счетчик. В случае покупки однофазного прибора они не пригодятся. Обычно все зависит от того, живете вы в квартире или частном доме. Кроме этого, придется купить нужное количество УЗО и автоматических выключателей с определенными параметрами (максимальный ток отключения), а также несколько метров провода соответствующего сечения.

Все монтажные работы лучше начинать с крепления монтажной планки, счетчика, УЗО и автоматических выключателей внутри щитка. Для этого применяются крепежные детали, которыми комплектуются эти изделия. Обычно для этого используется несколько винтов и гаек. Перед креплением каждого автомата на поверхности монтажной планки шириной 35 мм необходимо убедиться в его исправности и работоспособности. Для этого мультиметр устанавливается в режим измерения сопротивления и подключается к клеммам АВ. Затем автоматический выключатели необходимо несколько раз включить и выключить, чтобы проверить его функционирование. С самого начала нужно закрепить в корпусе щитка монтажную планку, которая устанавливается на специальные изоляторы. Все автоматические выключатели прикрепляются к этой металлической планке пружинными защелками, которые они имеют в своей конструкции. Если же понадобится демонтаж такого автомата, его можно легко снять, поддев ухо защелки небольшой плоской отверткой и оттянув его вверх до упора.

Кроме описанных выше деталей и устройств необходимо также зафиксировать внутри корпуса защитную и земляную шины, которые тоже крепятся на изоляторах винтами и гайками. В зависимости от размера и конструкции щитка, счетчик, УЗО, защитные шины и все иные детали могут быть расположены по-разному. Допускается крепление земляной и защитной шин непосредственно к монтажной планке, однако при таком способе крепления их необходимо разнести на некоторое расстояние относительно друг друга. Это необходимо для того, чтобы не допустить случайного замыкания проводов. Данный процесс хорошо отображен на добавленном к уроку видео.

Место установки

Правила для установки электросчетчика детально описаны в нормативных документах.

Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.

Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.

Видео:

Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур — зимой и летом.

Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.

Дачный домик

Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение, то есть на ближайшем столбе к зданию. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.

Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.

Опора линии электропередач должна находиться на улице, поблизости от домика.

При таком расположении счетчик на столбе помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.

Если на улице расстояние до ближайшей опоры велико, то счетчик можно закрепить на трубостойке, которая установлена под навесом.

Оба варианта — и с расположением прибора на трубостойке, и с прикреплением счетчика на столбе — актуальны.

Гараж

Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.

Бывает такое, что владелец гаража решает провести своими руками установку прибора учета на улице рядом с гаражом, то есть на ближайшем к сооружению столбе.

Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, то устанавливать счетчик необходимо в малодоступной зоне.

Именно поэтому монтаж прибора на столбе за пределами помещения оправдан, а сама установка — законна. Но при этом надо следить, чтобы счетчик на улице не стал легкой добычей для посторонних.

Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.

Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.

Для прибора учета на улице (на столбе) вышеописанные требования установки своими руками тоже актуальны.

Коттедж

Самостоятельная установка счетчика в частном доме считается стандартной процедурой.

Правила установки электросчетчика в частном доме давно расписаны. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.

Чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.

Однофазная схема электропитания гораздо проще в монтаже и обслуживании.

Многоэтажный дом

В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках в специальных шкафах.

По действующим правилам эксплуатации электрических приборов и установок допускается установка электросчетчика в многоквартирном доме в отдельной квартире, если это удобно владельцу.

Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями. Однако стоимость их работы по карману лишь зажиточным владельцам квартир.

Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно, однако требования для монтажа своими руками необходимо изучить заранее.

Обладая начальными познаниями в электротехнике, любой человек, даже женщина, справится с поставленной задачей.

Этапы, как установить электросчетчик в квартире: технические нюансы

После получения технической документации потребитель получает информацию о месте монтажа. Тогда можно начинать саму установку. При оборудовании счетчика на улице потребуется позаботиться о специальном защитном ящике. Специальный герметичный бокс ЯУР-НГ уже имеет место и элементы для крепления прибора. Кроме того бокс закрывается под опломбировку автомата защиты ввода.

Отдельно проводится расчет сетевого кабеля. Любые манипуляции со счетчиком лучше проводить с заменой вводного провода. Кроме этого потребуется позаботиться и о защитных элементах системы. Но установка своими руками достаточно сложная задача, следует соблюдать ряд важных нюансов.

Нюансы монтажа счетчика самостоятельно:

1. Место для установки прибора должно обладать жесткой конструкцией;
2. Высота монтажа счетчика должна быть в пределах 0,8-1,7 м;
3. При наружной установке следует предусмотреть защиту устройства от непогоды, ящик должен запираться;
4. Электросчетчик должен быть в свободном доступе для снятия показаний или ремонтных работ;
5. Выбор кабеля должен выполняться по расчетам с правильным сечением;
6. Вводный кабель не должен иметь заломов или повреждений.

Ориентироваться в правильном подключении кабелей поможет цветная маркировка. Стоит помнить, что выполнять работы по установке ни в коем случае нельзя под напряжением сети. Перед работой потребуется выключить вводный автомат. При монтаже счетчиков в частной секции, где ящик устанавливается на столбе, удобно будет провести проводку в земле или выполнить тросовую проводку по воздуху.

Организационные мероприятия

Если требуется смонтировать или заменить прибор учета, следует выполнить несколько мероприятий.

Для этого необходимо:

• Определить мощность, которая будет подключаться к электросети;
• От расчетной мощности зависит тип электросчетчика. Это может быть трехфазный прибор или однофазный. Сейчас промышленность выпускает электронные приборы. Но в продаже можно встретить устройства индукционного или механического типа. Электронные счетчики совершеннее индукционных. Погрешность составляет 0,5%, а у механических 2%.При понижении температуры и большой механической выработке неточность индукционных увеличивается;
• Если в доме имеются дети, то приходится много стирать. А это лучше выполнять в ночное время. Поэтому установка многотарифного счетчика будет оправдана;
• Подобрать место монтажа вводного щита;
• Выбрать схему подключения нагрузки. Приобрести прибор учета и средства защиты.

Установка электросчетчиков выполнятся по следующему алгоритму:

• Если происходит первичное подключение, то владелец дома должен получить разрешение на подсоединение электричества к дому. При замене старого электросчетчика подается заявка в Энергосбыт на его демонтаж. Нельзя демонтировать пломбы самостоятельно;
• Приглашается электрик, который смонтирует новое оборудование. ПУЭ не запрещает эту работу выполнить самостоятельно. Основным условием является соблюдение порядка установки индивидуальных приборов учета;
• По окончании работ вызывается инспектор. Он проверяет схему соединения и устанавливает пломбу на электросчетчик или полностью опломбирует щит.

Вводной бокс пломбируется в том случае, если в нем смонтирован не только счетчик, но и автоматы перед прибором учета. Эта мера для исключения хищения электроэнергии. В этом случае рекомендуется устанавливать второй бокс, в котором будут размещены устройства защиты.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Место установки электросчетчика (законное)

Перед установкой прибора учета обязательно посетите свою энергосбытовую компанию и составьте с ними договор на оказание услуг. В нем должны быть прописаны все правила и условия для установки счетчика в доме.

Согласно правилам устройства электроустановок счетчик должен находиться:

• Прибор учета должен находится в легко доступном сухом месте с температурой в зимнее время не ниже ноля градусов. Также допускается устанавливать счетчик в не отапливаемом помещении с предусмотренным утеплением прибора.
• Счетчик допустимо монтировать в специальных шкафах, щитах, на стене. Конструкция должна быть жесткой. Также можно установить прибор на деревянных и металлических щитах.

Эти правила должны соблюдаться беспрекословно. От них зависит не только принятие прибора инспектором, но и безопасность вас и ваших близких.

где разрешено устанавливать электросчетчик в частном доме

Рассмотрим более подробно, где – же разрешено устанавливать счетчик электроэнергии в частном доме.

Наиболее подходящими местами являются:

• прихожая;
• веранда;
• теплый предбанник.

В этих помещениях прибор будет надежно защищен от атмосферных осадков и колебаний температур. Также доступ к нему не будет затруднен в случае плановой проверки и техническом обслуживании. Прибор учета монтируется на расстоянии от пола в 80 – 170 см. Сначала цепь подключают к автомату на входе, а после этого к самому устройству. Необходимо предусмотреть заземление щитка, на который крепится сам счетчик. В последнее время многих владельцев домов обязывают ставить прибор учета на улице, приводя в довод распоряжения определенной энерго сбытовой компании. В то же время это противоречит правилам устройства электроустановок, где говориться, что прибор должен находиться в сухом месте с температурой в холодное время года не ниже ноля градусов. Если же вам не удалось переубедить инспекторов, можно установить счетчик в месте, где планируется пристройка веранды или теплого тамбура. Ведь резкие перепады температур и атмосферные осадки могут неблагоприятно сказаться на точности измерения прибора.

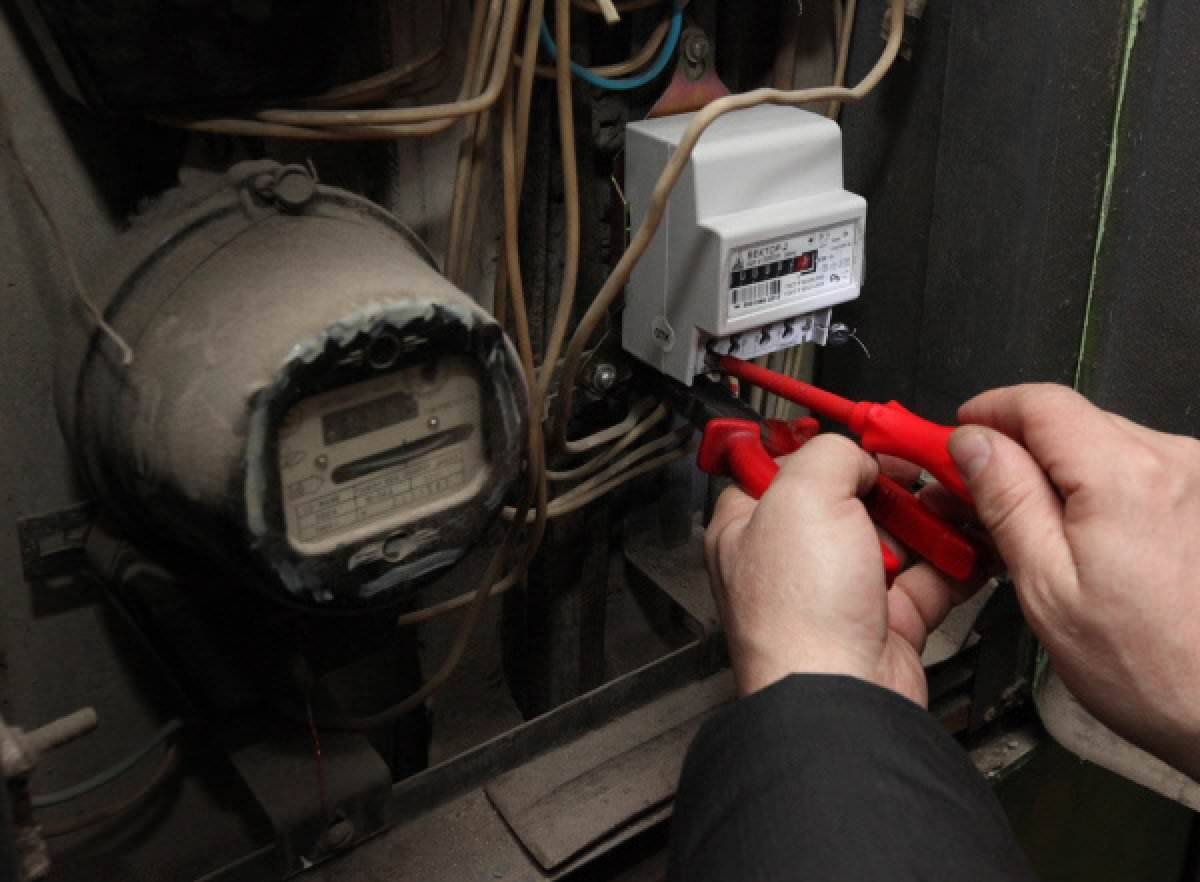

Причины установки нового электросчетчика в квартире

Подавляющее большинство оборудования, обеспечивающего электроснабжение жилых домов, построенных во времена СССР, на сегодняшний день безнадежно устарело. Подобная картина характерна и для стран Восточной Европы. До сих пор в домах шестидесятых годов постройки можно встретить громоздкие электросчетчики, работающие с отчетливо слышимым жужжанием, большие керамические предохранители, электророзетки образца середины прошлого века, послужившие не один десяток лет. Все это морально и физически устаревшее оборудование характеризует общее состояние электросистемы жилых домов.

Не менее грустную картину можно увидеть, если заглянуть в электрощит: пыль и многолетняя паутина. Если хозяева жилья затевают различные переделки, установку электросчетчика, ремонт квартиры в целом, то это удобный случай обновить и всю систему электроснабжения. Можно назвать несколько причин, вызывающих необходимость установить новый электросчетчик в квартире.

Самым главным основанием, пожалуй, является недостаточная мощность старой сети, которая не в состоянии справиться с возросшей нагрузкой. Быт современного человека немыслим без большого числа электрических приборов: их совокупная работа ощутимо перегружает систему, и счетчик в том числе, в результате чего какие-то участки выходят из строя, и даже может произойти возгорание. Ситуация осложняется еще и тем, что во многих домах устарели не только системы электроснабжения, но и противопожарные.

Еще одна причина, которая стимулирует установить новый электросчетчик в квартире, — возможность сэкономить электроэнергию. Сегодня внедрены дифференцированные тарифы, которые позволяют платить за электроэнергию на 30 % меньше. Чтобы использовать такую двухтарифную систему, потребуется соответствующее оборудование.

Электроэнергия в течение суток потребляется неравномерно. Пиковые нагрузки приходятся на утро и вечер, особенно большая разница наблюдается в зимнее время. Ночью по понятным причинам электричество расходуется минимально. Для того чтобы несколько сгладить подобные скачки, разработана стимулирующая система, которая делает выгодным использование электроэнергии в ночное время. Потребители экономят, запуская стиральные и посудомоечные машины в период действия льготного тарифа.

Установка нового электросчетчика в квартире может быть выполнена и в следующих случаях:

• Показания прибора учета резко отличаются от тех, которые фиксировались ранее, или значения совсем не отражаются на дисплее.
• Имеются повреждения пломбы на электросчетчике или другие признаки вмешательства.
• Наличие механических повреждений на кожухе или дисплее.

При внешнем осмотре электросчетчика можно выявить его неисправности: трещины на кожухе, разбитое стекло, отсутствие пломбы, неравномерное вращение диска или хаотичное перескакивание цифр. Все эти случаи являются однозначным поводом обратиться в управляющую компанию и вызвать электрика.

Класс точности

Класс точности электросчетчика представляет собой максимальную погрешность в работе прибора, выраженную в процентах. Согласно действующим нормам и правилам для населения класс точности электросчетчика должен быть от 2 и выше. Так как налицо тенденция повышения требуемого класса точности, лучше купить с максимальным классом точности. Может оказаться так, что через несколько лет электросчетчики класса точности 2 будут считаться уже непригодными для эксплуатации. Класс точности современных моделей счетчиков, имеющихся в продаже, может быть 1,0, 0,5 и 0,2.

Класс точности электросчетчика указан на панели электросчетчика в кружочке.

Обозначение класса точности

Правила замены электросчетчика в частном доме

При возникновении необходимости замены старого счетчика на новый, необходимо предпринять ряд мер:

нужно обратиться в энегропоставляющую компанию и написать заявление на получение разрешения заменить счетчик. Обращение должно содержать точный адрес дома, на котором предстоит замена, ее причина. Энергетическая компания должна направить специалиста для проведения обследования на предмет возможности замены. Работник должен в письменной форме дать разрешение (или отказать с обоснованием своего решения);

затем необходимо приобрести электросчетчик. Все финансовые затраты на приобретение прибора и его установку несет собственник частного дома. Подробнее о том, за чей счет производится замена электросчетчиков, читайте в статье https://realtyinfo.online/4556-kak-za-chei-schet-proizvoditsya-zamena-elektroschetchikov-po-zakonu-v-year-godu. Прибор следует выбирать, исходя из рекомендаций энергопоставляющей компании;
установку счетчика может произвести любой человек, имеющий допуск к электротехническим работам не ниже 3 уровня. Оптимальный вариант – пригласить для установки специалиста компании, поставляющей электроэнергию в данный район. Это гарантирует беспрепятственное принятие счетчика в эксплуатацию

После установки выдается акт с подписью исполнителя и печатью организации, осуществившей монтаж;

Обратите внимание: самостоятельный демонтаж старого счетчика электроэнергии является несанкционированным вмешательством в работу прибора учета и влечет за собой штрафные санкции. Имеется ввиду, что с даты удаления пломбы на старом счетчике (которая будет указана в Акте проверки состояния прибора) до даты устранения несанкционированного вмешательства потребление электроэнергии будет рассчитываться как произведение суммарной мощности всех электроприборов в доме на часы их круглосуточной работы

Узнавайте тут, кто должен менять электросчетчик в приватизированной квартире и доме.

далее следует этап поверки счетчика и принятие его в эксплуатацию. Эти действия необходимы для констатации факта, что прибор функционирует исправно.
Необходимо:подать заявление в контролирующий орган,
приложить к нему показания старого счетчика,
технический паспорт нового,
свидетельства собственности на дом (плюс ксерокопию документа),
паспорт собственника (или нотариальная доверенность от него).

После принятия счетчика в эксплуатацию, специалист энергопоставляющей компании должен его опломбировать. При заключении договора на проведение всех манипуляций (включая приобретение) по замене измерительного прибора с вышеуказанной организацией, все действия будут проведены оперативно, без излишней волокиты.

Где устанавливать

При установке счетчика снаружи следует соблюдать технические требования:

• обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
• также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.

Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.

По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:

1. При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
2. При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
3. Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.

На самом деле, заставляя граждан устанавливать счетчики на улице, их лишают права заботиться о сохранности своего имущества, предусмотренного Гражданским Кодексом РФ.

Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.

Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.

Это интересно: Статическое электричество на газовом котле: опасно ли это

Правила установки электросчетчика в квартире

Чаще всего монтажом занимаются работники сетевых компаний. Для этого владельцы квартир должны оставить заявку в соответствующей инстанции. Затем необходимо написать заявление, после которого будут произведены соответствующие работы. Все подключения проводятся по правилам ПУЭ, где описываются все основные аспекты и нюансы.

Установка электросчетчика обязательно начинается с государственной проверки устройства. На пломбе должна быть нанесена дата сверки. Чаще всего аппараты монтируются в распределительных щитках на квартирных площадках. В случае если устройство будет устанавливаться в квартире, то верней всего монтировать его в закрытом щитке. В нем также рекомендуется расположить и автоматы на все помещение.

Установка электросчетчиков в квартире происходит по схеме:1. Подбирается место для монтажа щитка с автоматами и устройством.2. Обесточивается входная линия, что предварительно согласовывается с сетевыми провайдерами.3. Высота для монтажа должна варьироваться от 0,8 до 1,7 метра горизонтально к поверхности.4. Выполняется коммутация выходной и входной цепи аппарата по всем правилам ПУЭ.5. Обустраивается защитное заземление.6. Токовая входная цепь должна монтироваться к защитному автоматическому выключателю, а затем к счетчику.7. Начинается пробное включение.

Правила установки электросчетчика в квартире

Чаще всего монтажом занимаются работники сетевых компаний. Для этого владельцы квартир должны оставить заявку в соответствующей инстанции. Затем необходимо написать заявление, после которого будут произведены соответствующие работы. Все подключения проводятся по правилам ПУЭ, где описываются все основные аспекты и нюансы.

Установка электросчетчика обязательно начинается с государственной проверки устройства. На пломбе должна быть нанесена дата сверки. Чаще всего аппараты монтируются в распределительных щитках на квартирных площадках. В случае если устройство будет устанавливаться в квартире, то верней всего монтировать его в закрытом щитке. В нем также рекомендуется расположить и автоматы на все помещение.

Установка электросчетчиков в квартире происходит по схеме:1. Подбирается место для монтажа щитка с автоматами и устройством.2. Обесточивается входная линия, что предварительно согласовывается с сетевыми провайдерами.3. Высота для монтажа должна варьироваться от 0,8 до 1,7 метра горизонтально к поверхности.4. Выполняется коммутация выходной и входной цепи аппарата по всем правилам ПУЭ.5. Обустраивается защитное заземление.6. Токовая входная цепь должна монтироваться к защитному автоматическому выключателю, а затем к счетчику.7. Начинается пробное включение.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков

Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный

Этапы согласования и установки:

1. Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
2. Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
3. После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
4. Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Некоторые нюансы монтажа

Подключение трехфазного прибора учета

Перед установкой электросчетчика на заранее выбранном месте важно учесть следующие нюансы

• в случае обслуживания силовых сетей 380 Вольт потребуется прибрести трехфазный прибор;
• при желании установить сразу два счетчика потребуется получить разрешение от «Энергосбыта» – обычно такой способ расчета за электроэнергию не одобряется представителями поставляющих организаций;
• аналогичное разрешение придется получать, если появилось желание поставить дополнительный счетчик в коммунальной квартире на свет;
• в ветхих домах или других подобных постройках монтировать его допускается лишь после того как подготовлено прочное основание.

При несоблюдении этих требований ни один представитель поставщика не зарегистрирует прибор. Те же последствия ожидают пользователя, если при самостоятельном его подключении был нарушен порядок коммутации подводящих жил.

Порядок установки электросчетчика в квартире

Прежде чем выполнить установку электросчетчика в квартире, вам необходимо получить разрешение местного поставщика услуг. При этом действовать надо следующим образом:

• Потребитель пишет заявление в энергосбытовую компанию по месту жительства о том, что хочет установить электросчетчик в квартире. После этого в течение нескольких дней (максимум недели) его данные заносятся в государственный реестр.
• Затем поставщик услуг издает постановление, разрешающее процедуру замены или установки электросчетчика, на основании которого потребителю выдается справка на покупку нового прибора. Приобрести электросчетчик в магазине или энергосбытовой компании без такого документа нельзя.

К каждому прибору прилагается паспорт, в котором описаны основные параметры и характеристики устройства. Они должны совпадать с теми, которые указаны в справке энергосбытовой организации. Паспорт прибора нужно хранить постоянно, так как в последующем в него заносятся данные о проверках контролерами обслуживающей компании.

Рекомендуемые статьи по данной теме:

• Электромонтаж в квартире
• Этапы ремонта в квартире
• Косметический ремонт под ключ

Установка электросчетчика в квартире своими руками возможна только при условии, что вы являетесь квалифицированным специалистом и имеете соответствующий допуск с третьей формой электробезопасности. В противном случае необходимо пригласить мастера со стороны. Установка электросчетчика в квартире выполняется в следующем порядке:

1. Прибор обесточивается отключением вводного автомата.
2. Счетчик распломбируется, и снимается кожух.
3. От прибора отсоединяются провода с учетом цветовой схемы.
4. После того как электросчетчик полностью обесточен, его снимают со стены.
5. Выкручивают болты в корпусе устройства при помощи крестовидной отвертки.

Монтаж нового прибора производится в обратном порядке. Высота установки электросчетчика в квартире должна быть такой, чтобы потребителю было удобно им пользоваться, — примерно на уровне глаз. По окончании монтажа необходимо протестировать оборудование, чтобы убедиться в его работоспособности. Для этого включают несколько электрических бытовых приборов. Если электросчетчик работает нормально, то его пломбируют.

Технические требования

Для установки можно купить уже готовый щиток Следует соблюдать основные правила установки приборов учета электроэнергии:

• монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
• на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
• счетчик должен находиться на высоте от 80 до 170 см от пола;
• необходимо установить защитный выключатель перед подключением к счетчику, до него;
• обязательно заземление;
• разводка (автоматы) подключаются к счетчику;
• если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
• по окончании установки осуществляется пробное включение.

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Сборка электрощита своими руками – пошаговая инструкция и рекомендации

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В
