Схема для монтажа окна по ГОСТ 30971-2012
«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

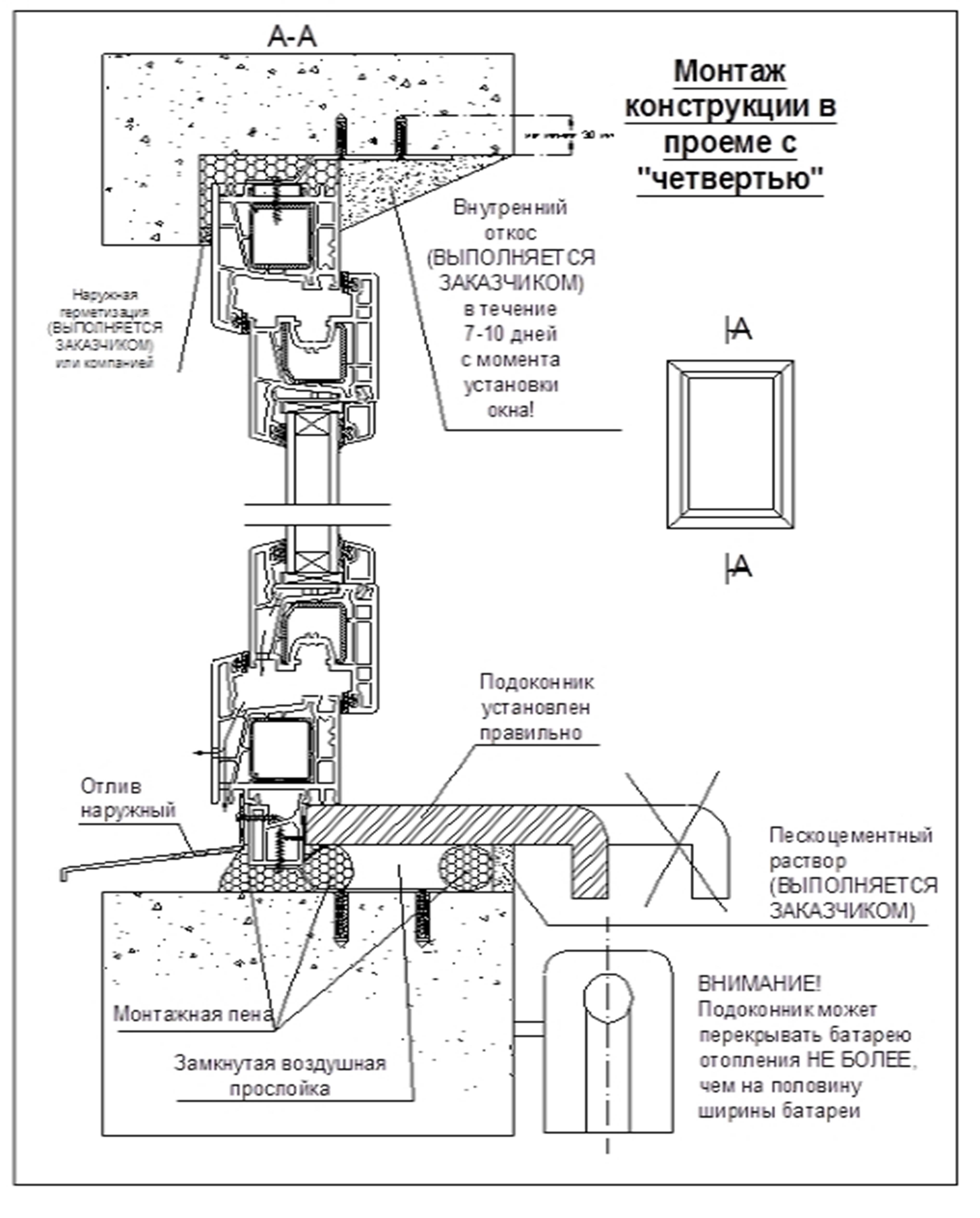

Общий вид «установки окон ПВХ по ГОСТу»:

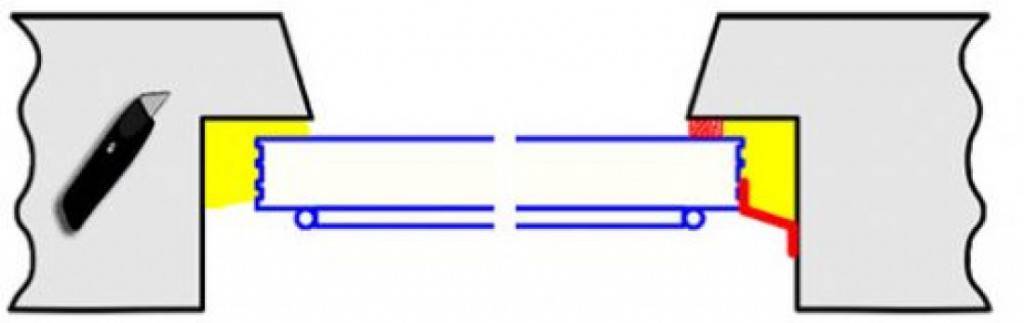

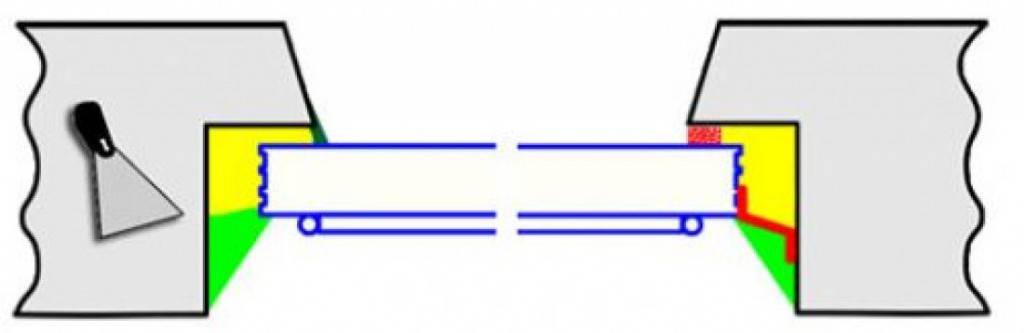

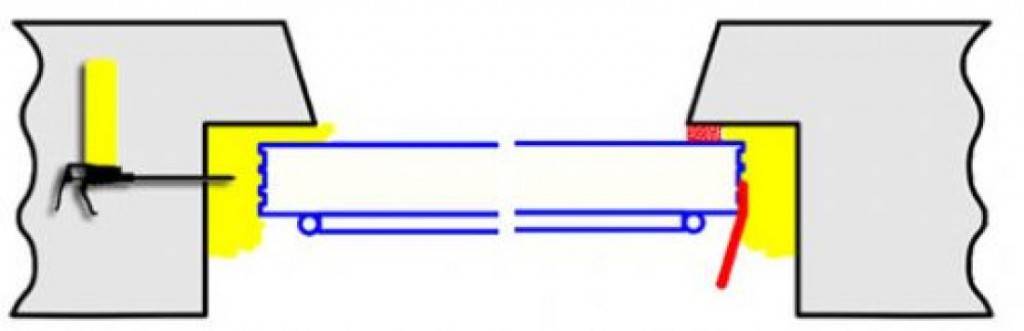

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.
Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.
Наружный слой:
Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.
Центральный слой:
Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.
Внутренний слой:
Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.
Устройство узлов примыкания оконных блоков
Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами (п.5.1.3 ГОСТ 30971-2012).
Примеры конструктивных решений узлов примыкания оконных блоков к стеновым проемам приведены в приложении В ГОСТ 30971-2012 и приложении А ГОСТ Р 52749-2007 (при применении ПСУЛ — изоляционных саморасширяющихся паропроницаемых лент).
Выделим наиболее распространенные узлы примыкания оконных блоков:

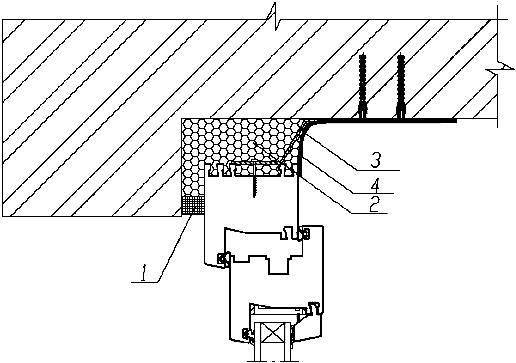

Рисунок В.1 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением ленты ПСУЛ без отделки внутреннего откоса. 1 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 2 — пенный утеплитель; 3 — анкерная пластина; 4 — пароизоляционный герметик
Рисунок В.2а ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.
Рисунок В.4 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХ
Рисунок В.5 ГОСТ 30971-2012 — Узел нижнего примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением пароизоляционной ленты. 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный раствор
Рисунок А.3 ГОСТ Р 52749-2007 — Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором. 1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 7 — армирующая сетка; 8 — дюбель со стопорным шурупом
Рисунок А.4 ГОСТ Р 52749-2007 — Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем. 1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла); 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 13 — тонкий слой герметика
Вникаем в суть
Что собой представляют оконные блоки по ГОСТу 23166-99? Давайте посмотрим:
Определение
Только установленный оконный блок ПВХ
Согласно общепринятым правилам оконный блок представляет собой пропускающую свет конструкцию, назначение которой заключается в естественном освещении и проветривании помещений
То есть, по сути, это привычное для нас окно, так почему же его называют именно блоком? Для того чтобы несколько прояснить данный вопрос, хочу обратить внимание на строение рассматриваемого объекта
Устройство
Элементы оконного блока
Итак, из чего состоит блок окна? Давайте разберёмся:
- Рама. Рамочный профиль опоясывает периметр всего объекта, играя роль своеобразного каркаса;
- Створка. А вот в раме уже располагается одна, две или даже три, в зависимости от модели окна, створки;
Фото оконной створки
Фурнитура. Включает в себя петли и ручки-замки, которыми оснащаются некоторые створки. Такое усовершенствование позволяет осуществлять проветривание помещения. Примечательно, что в случае установки раздвижного стеклопакета, фурнитура будет выглядеть иначе;
Ручки разных расцветок
Пример оконного замка, предотвращающего несанкционированное открытие створки, но при этом не мешающего режиму проветривания
Импост. Этот внутренний вертикальный профиль, усиливающий сопротивление окна давлению, воздействующему на него сверху;
Импост продолжает поддерживать верхнюю часть окна даже при открытых створках
Стекло. Отделяет пространство комнаты от внешнего мира, не препятствуя проникновению солнечных лучей и обзору окрестностей;
Прозрачное стеклянное полотно
Яркое солнце не будет вас беспокоить через тонированные стёкла
Штапик. Представляет собой планку, удерживающую стекло на своём месте.
Штапики для деревянных рам
Также ещё можно включить сюда откосы и подоконную плиту, но они всё-таки являются желательными компонентами, но необязательными, поэтому ограничусь лишь их упоминанием.
Документация
Рассматриваемый термин не «взят с потолка» и подробно описан как в СНиПах, так и в ГОСТах. В специализированной документации вы сможете найти подробную информацию:
- О допустимых вариантах покрытия – ГОСТ 9.303-84 ЕСЗКС;
- О технических условиях эксплуатации листового стекла – ГОСТ 111-90;
- О том, какие замочные и скобяные изделия применяются при создании оконных блоков – ГОСТ 538-88;
- О методах определения сопротивления теплопередачи – ГОСТ 26602.1-99;
- О методах определения шумоизоляции – ГОСТ 26602.3-99;
- О методах определения общего коэффициента светопропускания – ГОСТ 26602.4-99.
Даже стандартные размеры по ГОСТу можно узнать, так, например:
- В проём 500 на 500 мм устанавливается блок размерами 470 на 470 мм;
- В проём 900 на 600 мм устанавливается блок размерами 870 на 770 мм;
- В проём 1500 на 900 мм устанавливается блок размерами 1470 на 870 мм.
Поэтому если у вас возникают какие-либо вопросы, касающиеся технических характеристик, присущих оконным блокам, вы всегда можете найти рекомендуемые официальными органами значения в соответствующей литературе.
Монтаж окон ПВХ
Пластиковые окна возможно грамотно смонтировать, в соответствии с государственными стандартами, при условии изготовления их, с помощью промышленного оборудования и абсолютного совпадения с замерами, произведёнными заблаговременно.
Подготовительные работы учитывают соответствие проема, который необходимо выполнить на достаточной высоте и ширине, относительно оконного блока, но не менее двух и не более пяти сантиметров для формирования полноценного трехслойного монтажного шва.
Владельцам квартир в новых домах проще, ведь установленные в них окна не требуют сложного демонтажа. Он необходим только при их абсолютной замене. Для того, чтобы удалить старое окно, необходимо снять створки. Обычно данный этап не представляет собой особенной сложности. Он включает в себя удаление стёкол. Это производится очень аккуратно, чтобы они не выпали.
С окна снимают створки. Демонтируют оконные наличники. При необходимости демонтируют (сбиваются) откосы.
Если её требуется удалить, можно это сделать быстро, сохраняя целостность данной детали и пригодность для дальнейшей эксплуатации. Ведь она может найти применение, как для окна дачного домика, так и конструкции в теплицу. Многие распиливают старую раму по частям, используя дисковую пилу.
Следующий этап монтажа стеклопакета – устранение загрязнений, мусора и отходов ранее используемого герметика. Согласно ГОСТу, все углубления и щели, которые расположены в проёме и имеют диаметр, больше 2 мм, подвергаются зачистки из штукатурного или шпаклевочного раствора. Но штукатурка высыхает, примерно через пять или восемь дней, и проём в течении этого времени должен быть открыт.
Далее на внутреннюю сторону, чтобы защитить монтажный шов от влажности, наклеивается полнобутиловая пароизоляционная внутренняя лента, закреплённая в углах. После этого конструкция помещается в место проема и выравнивается подушками и опорными колодками.
Затем просверливают стену, создавая отверстия, в которые вставляют дюбеля, вместе с вертикальными распорными колодками, располагая их по боковым сторонам рамы, закрепляя окно. На зафиксированное окно уже можно установить створки.
На следующим этапе утепляют оконный шов, с помощью монтажной пены. Обычно качественная герметизация производится профессиональным средством из специального пистолета, имеющего вторичное расширение. Перед тем, как нанести пену, выполняют увлажнение проёма, используя пульверизатор.
Зазоры между стеной и рамой запениваются монтажной пеной.
Из баллона распыляют пену и заполняют ей проемы почти полностью, оставляя пустыми, примерно на 30 процентов. Боковые швы следует обработать данным средством в несколько слоев. В зимнее время используют те же материалы, но устойчивые к морозам.
Спустя 15 или 20 минут, с момента обработки монтажной пеной закрывается внутренняя лента. В место, расположенное под подоконником накладывают металлизированную пароизоляционную ленту. С наружной части под отлив монтируют внешнюю диффузионную паропроницаемую ленту. На этом заканчивается монтаж стеклопакета.
Функционал монтажных швов
Считать монтажный шов просто щелью по периметру окна, которую нужно заделать пеной, с ПСУЛ (предварительно-сжатая уплотнительная лента) или без, и закрыть (наличники, нащельники, штукатурка и др.) – ошибочно.
Это технологический зазор с регламентируемыми параметрами и рядом функций.
Все очень просто. Монтажный шов изолирует стену от окна. Температура стены в месте установки окна ниже чем у самого окна и чтобы рама оконная не получала минус от стены и нужен монтажный шов. Самое главное предназначение монтажного шва – разделить два разных по теплопроводности материала.
Заполнение же, будь то монтажная пена или что-то иное, обеспечивает герметичность:
- защищает от продувания;
- изолирует помещение от внешних атмосферных воздействий;
- предотвращает отток теплого воздуха из помещения.
А также, «дружит» оконный блок с проемом.
… Самые капризные места, это места стыковки материалов, разных по природе. Вот здесь и помогает пена, которая лучше этих материалов по теплофизике.
Важнейшим же параметром монтажного шва является ширина.
Дом из газоблока 400 мм. Какой запас на монтажные швы сбоку/снизу/сверху порекомендуете? Варианты нашел от 10-15 до 30-50 мм. На что ориентироваться? По идее, меньше шов – больше окно. Установка окон в проем стены из газоблока 400 мм. Посоветуйте, как правильнее.
Точно не вариант экономить на оконном блоке за счет увеличения шва. Как слишком широкие, так и совсем тонкие швы – одинаково нежелательно.
За точку отсчета берется материал профиля и габариты окна, так как у дерева, металла и поливинилхлорида разное линейное расширение, а колебания температур в условиях нашего климата составляют десятки градусов.
Также бытует мнение, что замерщики-установщики специально оставляют заведомо большие зазоры, чтобы нивелировать возможные косяки и упростить монтаж. И действительно, ситуации, когда «мастера» мягко говоря, не профи, имеют место быть.
Я не монтажник, но окна устанавливал сам, и по этой причине пришлось многое перелопатить. Главная причина установки самостоятельно – некомпетентность прибывшего замерщика, он же, монтажник. При общении понял, что он вообще не знает своего дела. Человек озвучил 25 летний стаж монтажа окон. На мой вопрос, на счет праймера – у него «выпали» глаза. На вопрос, какой метод крепления лучше, ответ еще больше ошарашил – «Как скажите, так и закрепим». В общем, пришлось самому сначала углубиться в теорию.
Тем не менее, габариты монтажного шва регламентируются госстандартом, а не монтажниками.
Откосы
Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.
Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.
Устанавливаем металлопластиковые окна по правилам
Технология монтажа по ГОСТу предусматривает строгое соблюдение заданных параметров. Лучше при этом выполнять работу поэтапно.
Монтаж окон пвх по госту инструкция рекомендует начинать с подготовки проема. Сначала необходимо демонтировать старые рамы. Их вынимают и удаляют весь оставшийся строительный мусор. Проем следует очистить до бетонного либо кирпичного основания рамы. Затем мастер обрабатывает откосы грунтовкой, чтобы можно было ставить новые оконные блоки.
Подготовка проема к монтажу окна
Также по всей длине рамы снаружи фиксируют специальную сжатую ленту. Этот уплотненный материал выведет остатки влаги в проеме окна. После этого рабочие должны прикрепить к изделию плотную белую диффузионную ленту с основой из каучука. Таким образом, монтажный шов окон пвх будет хорошо гидроизолирован.
Следующий этап – крепление к раме анкерных пластин.
Внешний вид зубчатой анкерной пластины
Их устанавливают по периметру оконного блока. Промежутки между пластинами должны составлять 70 сантиметров. После фиксации пластин в проеме образовавшееся пространство заливают монтажной пеной. Она обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируют сам стеклопакет. В процессе работы оконный блок крепят в проеме не на бетон, а на деревянные бруски, обработанные антисептиком. Такие опоры уменьшают щели между рамой и откосами. По нормативным документам зазоры не должны превышать двух сантиметров.
Перед монтажом подоконника нижний шов закрывают с помощью термоизоляционной металлизированной ленты
Важно проводить все работы аккуратно. Ленту прикрепляют с внешней стороны изделия
Монтажная пена в идеале остается скрытой.
Крепление подоконника
Подоконник монтируют после завершения основных работ. На бетоне делают цементную стяжку для большей прочности. Так подоконник не будет провисать и выдержит большую нагрузку. Откосы внутри комнаты накладывают на начальный профиль. В процессе установки постоянно используют строительный уровень, чтобы контролировать угол наклона рамы. Даже незначительное превышение нормы может привести к тому, что окно будет с трудом открываться и закрываться.
Вкладыши для оконных профилей
Пластиковые окна, ГОСТ 30674 99 на которые требует наличия специальных профилей из стали, необходимо устанавливать именно с такими усилительными деталями. Для этих элементов также существует спецификация.
Профили для пластиковых окон
Стенки у них делают определенной толщины и с заданным сечением. По ГОСТу при изготовлении параметры профилей и усилителей указывают отдельно. Основные требования к армированию оконных систем следующие:
- Окна металлопластиковые, пвх изделия должны иметь усиливающие элементы из стали со специальным покрытием, предотвращающим коррозию.
- Форма вкладышей, размеры и толщина стенок указываются в прилагаемых к изделиям документах.
Изображение усилительного вкладыша для оконного профиля
- Вкладыши-усилители необходимо плотно завести внутрь камер профилей. При этом делать это нужно вручную без применения какого-либо оборудования.
- В случае монтажа окон белого цвета можно не применять усилительные детали в некоторых элементах изделий. Для установки цветных оконных блоков и в деталях морозоустойчивых профилей, а также в тех случаях, когда это указано производителем, использовать усилительные вкладыши необходимо.
- Толщина стенок вкладышей должна составлять не менее 1,2 мм. При установке морозоустойчивых и цветных оконных систем применяют усилители с толщиной от 1,5 мм.
- Промежутки между вкладышем и торцом усиливаемой детали окна составляют около 10 – 30 миллиметров.
Если стеклопакет весит больше 60 кг, то в таких конструкциях, а также в усиленных оконных блоках применяют вкладыши, приторцованные под углом 450.
Зачем нужны подоконники для пластиковых окон
Ни одно окно не обходится без такой детали, как подоконник, а пластиковый вариант отвечает всем возложенным на него требованиям:
- хорошо выдерживает перепады температур;
- устойчив к механическим нагрузкам и влаге;
- не подвергается ультрафиолетовому излучению;
- эстетично выглядит и долговечен.
Подоконники из пластика долговечны и и устойчивы к влаге Все эти характеристики являются предопределяющими для того, чтобы осуществлялась установка пластиковой доски вместе с оконными конструкциями. На рынке в широком ассортименте представлены пластиковые подоконники, поэтому надо знать, чем они отличаются и как их выбирать.
Детальное рассмотрение ГОСТов
Пластиковые окна ГОСТ 30647 99 и 21519 2003 рассказывают о главных требованиях, особенностях и нормативах, относящихся к дверным и оконным конструкциям, при изготовлении которых используют алюминиевый профиль.
Оконные конструкции используют в сооружениях разного предназначения. В государственном стандарте указываются различные классификации.
Ориентируясь на конструктивные особенности профиля по ГОСТу, алюминиевые оконные конструкции производятся из следующих материалов:
- из полого профиля – А;
- из комбинированного профиля, в котором термоизоляционная вставка наполнена утеплителем – АКУ;
- из смешанного профиля со вставкой с теплоудерживающими качествами – АК.
Даже монтаж, грамотно произведенный специалистами, необходимо проверить «от и до», ведь даже самые незначительные ошибки, допущенные в ходе работ, приведут к тому, что все старания окажутся напрасными.
Стандарт 23166-99 относится к дверям балкона, окнам. Блоки производят из сплавов, древесины, пластмассы. ГОСТы актуальны для зданий и конструкций различного предназначения. Госстандарт распространяется на стальные, ГОСТ на металлопластиковые окна, ГОСТ на ламинированные окна пвх описывают их разделение, характеристики. При покупке и монтаже качественного изделия ГОСТ 23166-99 может оказаться довольно полезным.
ГОСТ 30971 2002 для конструкций, который описывает правила и порядок монтирования оконных изделий, очень важен. Норматив позволяет установить правильность процесса. Также он ограничивает производителей в выборе инструментов, методик и техник установки. Стандарт минимизирует риски халатности, неэкономичности, применения неквалифицированных сотрудников. В результате окна будут правильно установлены и прослужат долгие годы, показывая пользователю комфорт и простоту использования.
ГОСТ блоки оконные из поливинилхлоридных профилей. ГОСТ 30674 99 для пластиковых изделий относится к окнам и балконным дверям, произведенных из поливинилхлоридных материалов. Сейчас наблюдается огромный спрос на окна, данный стандарт указывает на все главные технологические процессы.
В документе описана классификация конструкций по разным признакам, а также главные положения рабочей документации. Как показывает ГОСТ, окна должны производиться в границах допустимых колебаний, указанных в материале норматива. К примеру, пограничный показатель отклонения номинальных размеров не должен оказываться выше рамок +2,00 – 1,00 мм.
Окна стандартных, рекомендуемых размеров.
