Установка радиаторов отопления в квартиру своими руками

Замена радиаторов отопления в квартире

Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах. Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

замену первоначальных радиаторов на радиаторы аналогичные;
замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

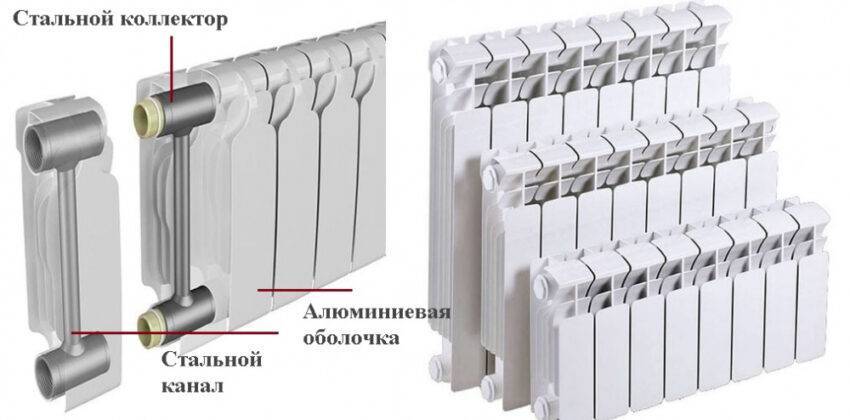

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
высокий КПД;
современный вид вполне презентабелен.

Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру. Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Установка терморегулятора

Терморегулятор для крепления на радиатор имеет резьбовое соединение. При монтаже этого устройства необходимо проследить, чтобы стрелка на корпусе указывала в сторону движения теплоносителя, который должен подаваться через термостат.

Устройство, предназначенное для поддержания требуемого температурного режима воздуха, устанавливается в горизонтальном положении, так как от этого зависит его правильная работа. Прибор определяет температуру в помещении и в зависимости от ее значения регулирует запорный механизм.

Термостат должен устанавливаться не ниже 80 см от пола, так как внизу воздух холоднее. Устройство необходимо защитить от воздействия солнечных лучей, однако оно не должно быть закрыто мебелью или занавеской. Терморегулятор требуется установить так, чтобы на имеющийся датчик не влияло тепло от батареи.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

Боковая схема;
Нижняя схема;
Нижняя для двухтрубных систем;
Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

Собрать набор инструментов;
Сделать замеры и расчеты;
Изучить возможности и правила подключения;
Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
Выполняется разметка под крепления новых радиаторов;
Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах я рекомендую использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно я рекомендую прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления своими руками начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора.

Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

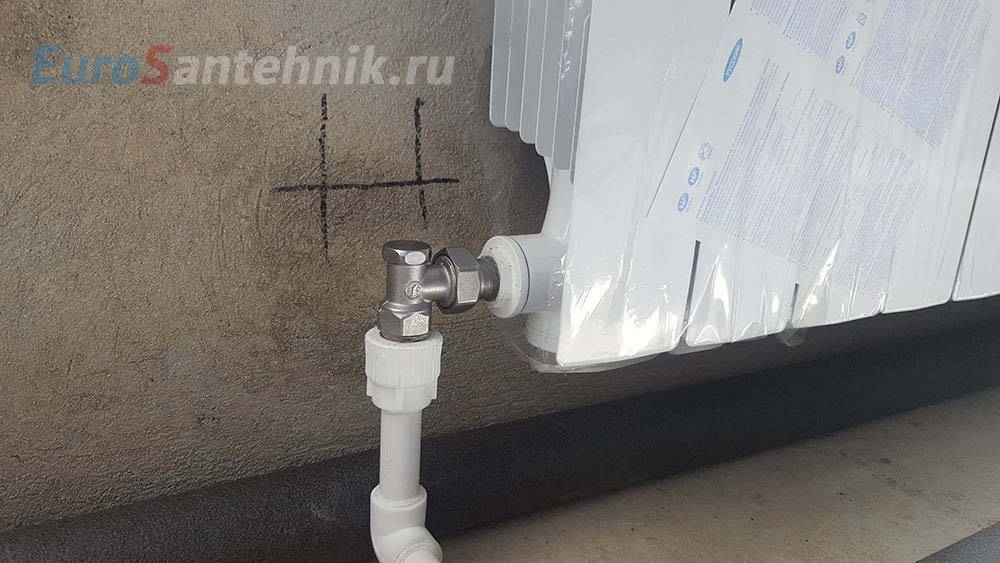

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем радиаторы.

С чего начинать монтаж радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Для этого можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Я сразу отрезаю полоски ленты необходимой длинны и креплю их под низ труб.

Далее беру трубы и веду к первому радиатору. Для того чтобы трубы шли ровно я использую брус или кирпич. В зависимости, на какой высоте идут трубы. Сразу закрепляю их при прохождении очередного крепления. Это позволяет работать именно самостоятельно, без сторонней помощи.

После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. Или кто-нибудь чего-нибудь в них не засунул. Потом не докажете, что в трубах ничего нет. Сейчас дело не в том, что вокруг ходят одни варвары, а дело в том, что предохраняться надо по полной.

После вывода всех стояков отопления подключаем к ним радиаторы. УПосле подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Если все герметично, то можете запускать отделку стен и заливку стяжки. На этом монтаж радиаторов отопления своими руками закончен.

Читайте так же:

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

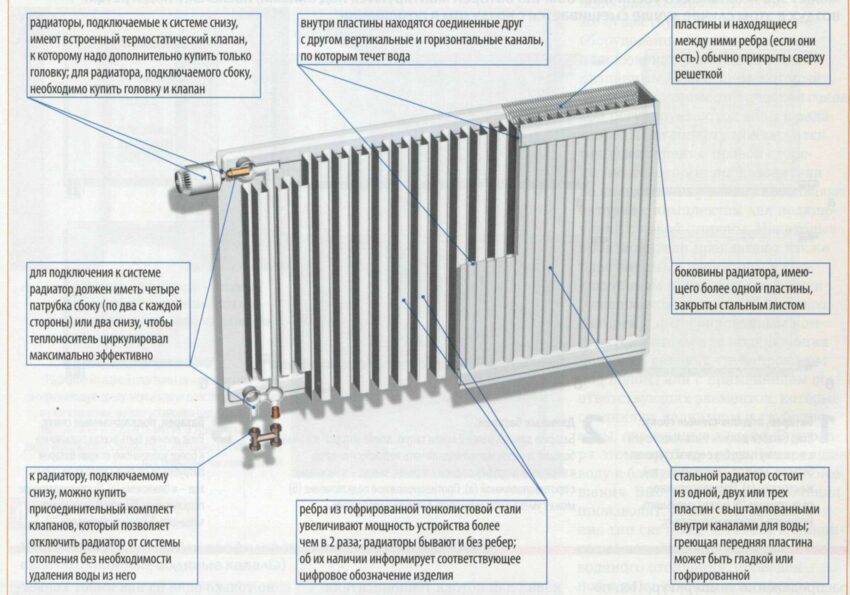

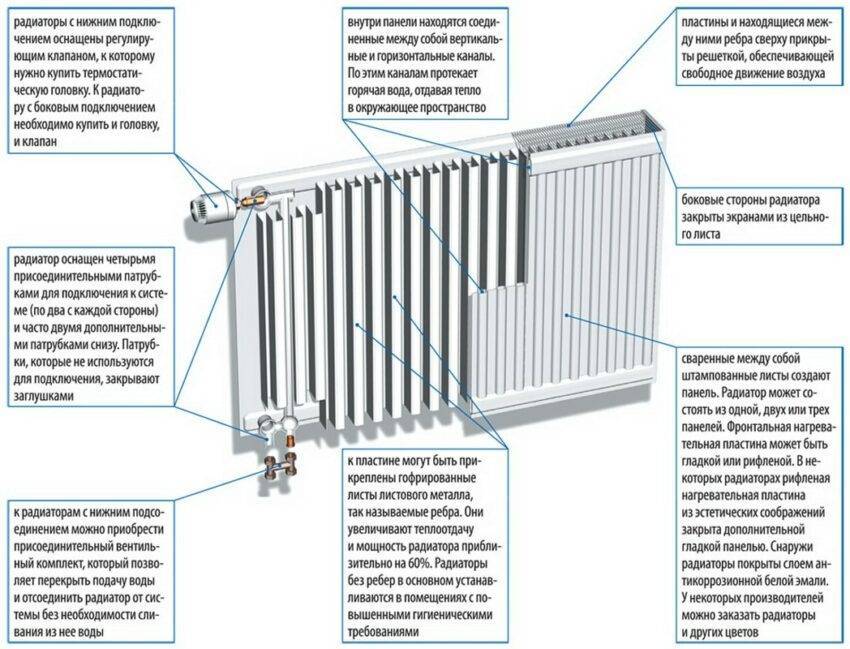

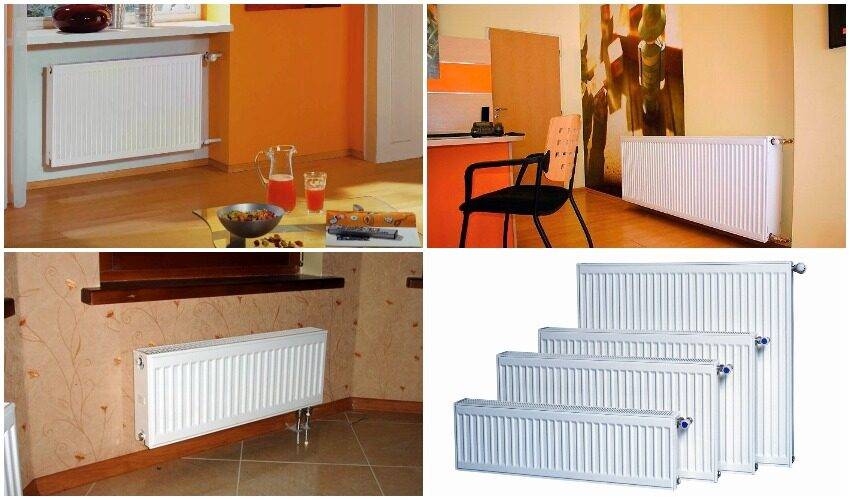

Конструкции стальных радиаторов:

тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

быстрый нагрев;
малый объем теплоносителя;
высокая теплоотдача, КПД достигает 75%;
возможность регулирования температуры;
современный дизайн;
отсутствие секционных соединений, подверженных периодическим протечкам;
доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

высокая теплоотдача;
легкость;
быстрый нагрев;
экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

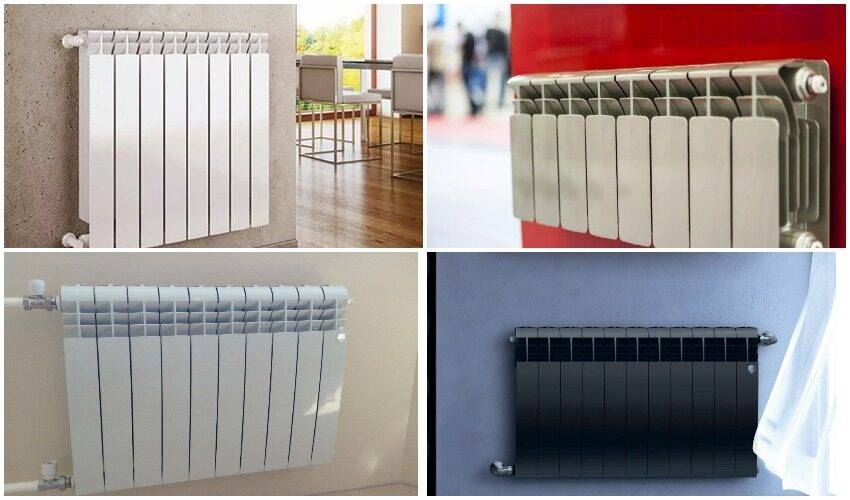

Биметаллические радиаторы

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

низкая тепловая инерция;
легкий вес;
долговечность;
высокая теплоотдача;
устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.

Подготовительные работы

Самый ответственный момент в установке радиатора – подготовительные мероприятия. От того, насколько правильно демонтирована батарея и какие инструменты есть под рукой, зависит исход процедуры замены.

Выбор радиаторов

Первое, что нужно сделать – решить, какой именно радиатор будет устанавливаться вместо старого. Выбор производится на основании:

внешнего вида;
показателя давления в системе отопления;
химического состава теплоносителя;
цены;
уровня теплоотдачи;
время нагрева и т. д.

Необходимый инструментарий и расходный материал

Установка радиаторов отопления производится в несколько этапов. Для каждого понадобятся следующие инструменты:

Два ключа: гаечный и разводной;
Аппарат для резки металлических труб;
Клупп для нарезки резьбы или плашка с держателем нужной окружности;
Сварка для труб из полипропилена;
Ножницы или ножовка для резки полипропиленовых труб;
Уровень, карандаш, линейка;
Сантехнический лён;
Материал для герметизации стыков;
Раствор цемента.

Из комплектующих в процессе установки радиатора понадобится:

сама батарея отопления;
шаровые краны;
кронштейны для навешивания радиатора;
заглушки;
краны Маевского для стравливания воздуха;
трубы: могут быть выполнены из металлопластика, полипропилена или стали;
аксессуары для установки труб – тройники, переходники, отводы и фитинги.

Демонтаж старых батарей

Процедура демонтажа пришедшей в негодность батареи зависит от плана дальнейших работ. Если требуется только заменить радиатор, то скрутите резьбу с батареи или прибегните к шлифовальной машинке если резьбовые соединения сбиты и не функционируют.

Перенос разметки на стену

Подготовьте основание, перенеся разметку на стену. Для этого:

Очертите карандашом место, где планируется разместить батарею.
Сделайте отверстие для удерживающих кронштейнов.
Возьмите уровень и проверьте ровность всех линий.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
Последовательно. Схема подразумевает использование одной трубы.
Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
при помощи сгонов произвести фиксацию батареи к трубопроводам;
проведение опрессовки системы.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

характеристики помещения — площадь, высота потолков;
расположение комнаты относительно общего строительного объема дома и сторон света;
параметры наружного и внутреннего воздуха;
степень теплоизоляции стен, чердака;
тип и количество установленных окон;
площадь остекления;
особенности систем отопления — схема врезки, степень открытости;
мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

если зимой в среднем на улице -10°, требуется 16 секций;
при -20° — 25;
при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
Размещение в открытой нише — до 7%.
Частично закрывая решеткой — до 15%.
Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Как установить радиаторы отопления в квартиру своими руками?
