Необходимость утепления свайного фундамента, виды используемых материалов

Утепление фундамента дома снаружи: основные преимущества

Массивный железобетонный фундамент без теплоизоляции снаружи всегда будет мощным аккумулятором охлаждения зимой, вследствие чего холод будет распространяться на соседние строительные конструкции. Очевидно, что уровень пола в комнатах на первом этаже обычно расположен над подвалом, а стены и потолки имеют собственную изоляцию. Однако такое соседство всегда приводит к чрезмерным потерям тепла и, следовательно, к дополнительным затратам на энергию, используемую для отопления. Практика показывает, что оптимальный материал для утепления цоколя фундамента дает до 20-25% экономии тепла, невзирая на другие условия.

Дома, с утепленным фундаментом, потребляют энергии для отопления до 25% меньше, чем неутепленные здания

Первым важным аргументом в пользу утепления фундамента дома является предотвращение утечки тепла из здания. Высококачественная изоляция подвальных стен и отмостки вокруг дома значительно снижает (почти до 0 °С) последствия зимнего набухания почвы. Причина проста: возле подвала и под домом почва просто не замерзает.

Все регионы имеют свои показатели глубины промерзания почвы, которые зависят от климатических характеристик. Ниже этого предела температура поддерживается относительно постоянной из-за неизменного потока геотермального тепла снизу. Если не выполнять утепление фундамента частного дома, основание стен не способно остановить распространение промерзания почвы. В результате замерзает не только верхняя часть самого фундамента, но и полоска земли вдоль внутренней части ленты.

Всем качественным железобетонным фундаментам свойственна определенная морозостойкость. Например, правильно приготовленный цементный раствор М300 обычно имеет морозостойкость F200, то есть он может выдерживать до 200 циклов замораживания и оттаивания без потери своих основных характеристик. Однако не следует думать, что один цикл равен одному году. Несколько десятков таких циклов могут происходить за один сезон, учитывая нестабильную осеннюю или весеннюю погоду. А это, в свою очередь, означает, что лучше всего предпринять меры, чтобы избежать воздействия на основу температурных перепадов, то есть утеплить фундамент дома.

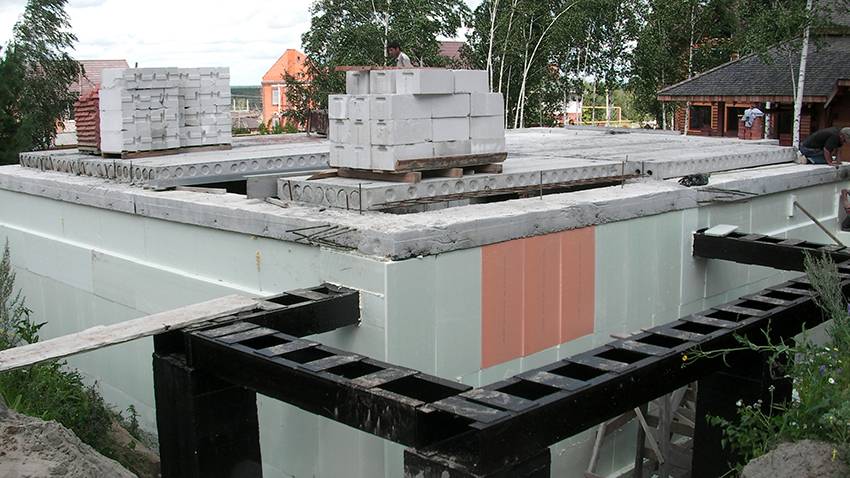

Утепленное здание является более морозостойким, что влияет на его долговечность

Зачем нужно утеплять фундамент дома

Вообще, по российским нормативам утепление нулевой части зданий обязательным не является -при условии, что глубина заложения фундамента определена по приведённой в СП 50-101 формуле, то есть его подошва располагается на уровне или ниже глубины промерзания. Но если учесть, что на большинстве территорий страны (за исключением нескольких в ЮФО) грунты промерзают более чем на 1,2 м, закладывать на такую глубину ленты и плиты становится невыгодным. Особенно это касается лент, так как увеличение их высоты влечёт не только увеличение объёма вынимаемого грунта, но и количества расходуемых материалов.

В этом же своде правил разрешается строить фундаменты вне зависимости от УПГ с оговоркой, что будут предусмотрены исключающие промерзание почвы под подошвой теплотехнические мероприятия. Таковыми мероприятиями и является монтаж утеплителя не только на вертикальных поверхностях, но и по горизонтали, который, препятствуя образования в грунте льда, избавляет основу дома от воздействия сил морозного пучения.

Для неотапливаемых подвалов место размещения утеплителя (снаружи или внутри) значения не имеет, так как здесь нет паров, из-за которых образуется конденсат.

Необходимость утепления, если нет подвала

В основном, утепление фундаментов предусматривается, когда глубина их заложения уменьшена. В этом случае подошва находится в зоне промерзания: силы пучения на неё воздействуют вертикально, стараясь вытолкнуть конструкцию из грунта.

• Подобной опасности нет, если почва на участке непучинистая. К этой категории относят грунты, у которых расширение составляет менее 1%. Это твёрдые глины, гравий, крупные пески и крупнообломочные грунты с содержанием пылеватых частиц менее 10%, мало насыщаемые водой или сухие.
• Все остальные грунты (их на территории страны большинство), в той или иной степени подвержены пучению, и чем больше в них воды – тем сильнее. Наличие утеплителя, вместе с располагающейся под ним песчаной подушкой, замещает часть пучинистой почвы и гасит воздействие сил пучения. А чтобы не вспучивался грунт и по периметру дома, утепляют не только поверхности фундаментных конструкций, но и закладывают теплоизоляцию под отмостку.
• Нужно ли утеплять фундамент дома без подвала снаружи прояснили, теперь разберёмся с глубиной утепления. Существует несколько схем утепления фундаментов, которые зависят от зимних температур в регионе. На югах, где минусовые температуры незначительные и держатся недолго (а то и вовсе нет), утепляют в основном цоколь и закладывают изоляцию под отмостку.
• Если подвал в доме не предусмотрен, а высота фундаментной ленты составляет не более 120 см, её утепляют на 50 см вглубь от поверхности земли. Ленты более глубокого заложения, а так же стены подвалов, если у здания имеется фундаментная плита, утепляют на всю высоту, но не меньше отметки УПГ.
• Столбчатые фундаменты, глубина которых не менее 1,5 м (а так же свайные с минимальной глубиной 2,5 м), утепляют только под ростверком и в его наземной части. При малом заложении столбов и лент в пучинистых грунтах, утеплитель может быть заложен и под подошву.
• Даже если в доме подполье не предусмотрено, плита может утепляться не только по торцам и под отмосткой, но и горизонтально, так как этот фундамент выполняет функции пола. Соответственно, у плит наибольшая площадь утепления.

В целом теплоизоляция при проектировании фундаментов должна предусматриваться по результатам геологических изысканий, условий строительства и вероятности их изменения, условий климата и веса и технологических особенностей здания.

Необходимые материалы

Для проведения работ необходим утеплитель и профильная труба сечением 50х30 мм толщиною 2 мм.

Из инструментов:

• сварочный аппарат,
• шуруповерт,
• строительный уровень.

Расчеты

Важный момент – правильно рассчитать требуемое количество утеплителя и профильной трубы. Если останутся излишки – не беда. Ну а если не хватит, придется ехать заново в строительный магазин.

К примеру:

• дом 10х10 м – периметр 10х4=40 м;
• высота цоколя – 0,5 м.

Площадь закрываемой поверхности равна: 0,5х40=20 м. Значит, такое количество утеплителя надо купить. Лучше на 5-10% больше, потому что нередко приходится проводить подрезку под требуемые размеры. Значительно можно сэкономить, если подобрать материал по ширине, равной высоте цоколя.

Профильная труба на сваи укладывается в два ряда. Соответственно ее количество определяется двойным периметром дома. То есть потребуется в нашем случае 80 м этого материала.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Отделка свайного фундамента цокольным сайдингом – Фундамент своими руками

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи. Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека

Часто можно услышать о вреде такого газа как радон

Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон

Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.

Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.

Закрывать на зиму продухи крайне не рекомендуется.

Навесной цоколь

Обустройство цоколя и его отделка обусловлены необходимостью придать дому завершенный, законченный вид.

Цоколь свайного фундамента будет иметь навесной вид, потому что при его обустройстве между сваями возводится мелкозаглубленная лента из металла или бетона – ростверк. Обвязку свай при строительстве деревянного дома делают из дерева.

Обвязку делают из деревянных брусков

Краткая инструкция, как сделать цоколь на свайном фундаменте:

1. Площадка возле здания очищается от мусора и растительности.
2. Выкапывается траншея по периметру дома с заходом внутренней границы под его стены. Размер траншеи – 50*40 см. Через каждые 2 см дно должно углубляться на 3 см в направлении от стен.
3. Производится гидроизоляцию траншеи – геотекстилем, пленкой ПВХ, рубероидом.
4. На слой щебня толщиной примерно 10 см укладывается дренаж, в качестве которого может быть использована труба из поливинилхлорида.
5. Для промывания системы на поверхность выводятся дренажные колодцы.
6. На дренаж засыпается 10 см слой щебня.
7. Сверху укладывается подушка из песка толщиной до полуметра. При ее укладке необходимо сделать уклон в сторону от стен дома.

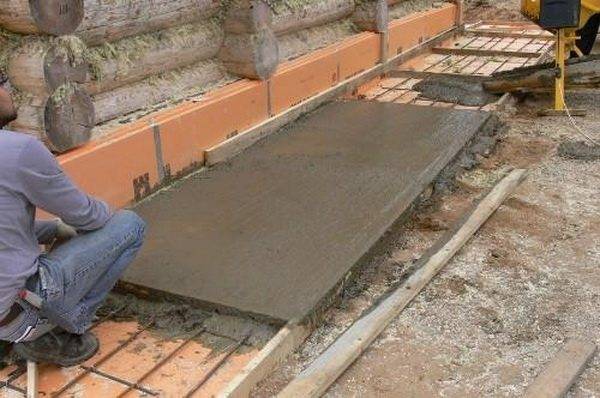

8. Выполняется отмостка с уклоном от стен дома из бетона, плитки и брусчатки. Ее назначение – отводить талые и дождевые воды от стен дома.

Отделка навесного цоколя

Чтобы вся конструкция не выделялась из общего дизайна фасада, винтовой фундамент закрывается с помощью различных материалов. Отделка позволит закрыть, облагородить пространство между фундаментом и домом.

Плоский шифер

Ранее плоский шифер использовался практически в любых видах отделки. Сейчас этот вариант используется в редких случаях, так как считается ненадежным. Среди основных преимуществ стоит выделить:

• возможность самостоятельной установки при наличии специального набора инструментов;
• повышенная устойчивость к гниению и негативному воздействию окружающей среды;
• шифер позволяет использовать термопанели для утепления;
• практически неограниченный срок службы.

Однако данный тип имеет большое количество недостатков. В качестве основных стоит выделить:

1. Повышенная хрупкость материала. Он довольно плотен, но при неправильной нарезке или некачественном сверлении шифер крошится и разрушается.
2. Повышенная сложность крепления к сваям.
3. Цена на плоский шифер значительно выше, чем на большинство других материалов.
4. Требует выполнения дополнительных работ с использованием иных материалов для придания шиферу презентабельного вида.

Подобный шифер можно положить самому

Плюсы и минусы утепления фундамента

Если учесть, что для утепления фундаментов применяется в основном пенополистирол, рассмотрим его достоинства и недостатки:

Плюс	Минус
Благодаря высокой прочности на сжатие (не менее 0,12 МПа) выдерживает большие нагрузки, поэтому может закладываться горизонтально.	Устройство теплоизоляции увеличивает себестоимость фундамента.
Защищает фундамент не только от морозного пучения, но и является отличным гидробарьером, когда уложен в два слоя с перевязкой швов.	Требует защиты от ультрафиолета, когда монтируется в цокольной части.
Не боится не только увлажнения, но и воздействия растворённых в грунтовой воде солей.
Не растрескивается.
Пенополистирольный утеплитель имеет три удобные формы: плиты, пену и гранулы, что позволяет использовать материал не только снаружи, но и внутри подвальных помещений.
Не боится перепадов температур.
В цокольной части здания поверх плитного утеплителя можно штукатурить и даже клеить плитку.

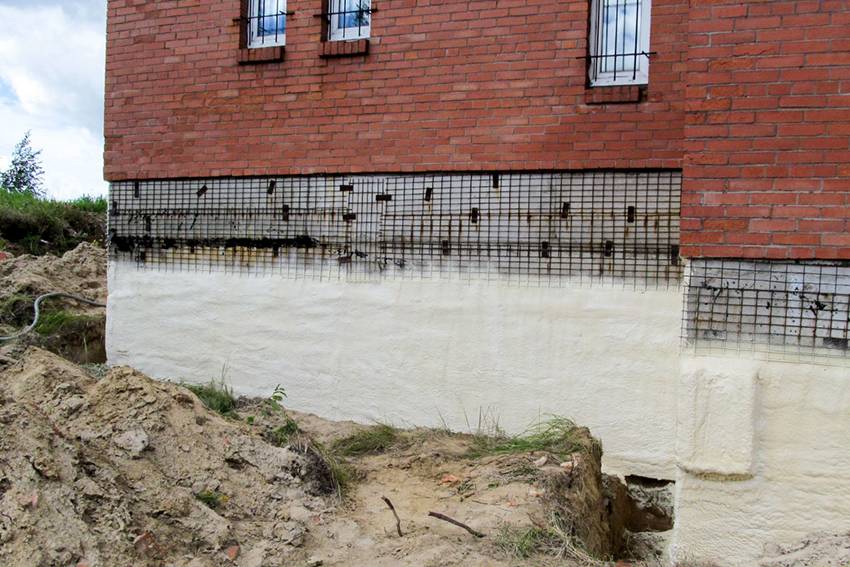

Напыляемый вариант упрощает утепление фундаментов сложной конфигурации.

Способ утепления основания деревянного дома

Некоторые считаю, что в деревянных домах нет необходимости утеплять фундамент. Но независимо от того, какое дерево использовалось для строительства дома и каким обработкам оно не подвергалось, его нужно защитить от всевозможных на него воздействий. Чтобы утеплить такого рода дома используют пенополистирол. Как вариант, основание еще можно обложить кирпичом.

Свайный фундамент используется в тех случаях, когда грунт достаточно слабый и сможет не выдержать большой нагрузки. Для строительства современных зданий чаще используют винтовые сваи. В завершении процесса строительства подобного основания, его необходимо утеплить.

Особенности утепления свайного фундамента, ленточного и плитного основания

Утепление плиты фундамента по технологии напоминает выполнение теплоизоляции бетонного пола по грунту. Для этого в первую очередь трамбуется грунт, поверх которого укладывается геомембрана, защищающая фундамент от капиллярного подъема грунтовых вод. Далее идут такие слои:

• щебеночно-песчаная подушка, повышающая несущие способности грунта и правильно распределяющая нагрузку;
• рулонная гидроизоляция;
• утеплитель, чаще всего применяется пенополистирол или пеноплекс.

Для утепления ленточного фундамента существует большой выбор технологий. Наряду с утеплением снаружи фундамента пеноплексом используется методика несъемной опалубки, нанесение распыляемого утеплителя или же отделка керамзитом. Минеральная вата в этом случае применяется редко ввиду ее способности впитывать влагу.

Если выбирать метод несъемной опалубки, то его нужно планировать еще на этапе строительства, потому как теплоизоляционные материалы, используемые для утепления фундамента, являются неотъемлемой частью конструкции.

Для разных фундаментов целесообразно применять разные виды утепления

Опалубка изготавливается из различных материалов, но чаще всего происходит утепление цоколя фундамента снаружи пеноплексом или пенополистиролом. Перед началом работ требуется из утрамбованного грунта выполнить углубление для отмостки, которое дальше заполняется по очереди такими материалами:

• щебнем;
• песком;
• гидроизоляцией;
• утеплителем;
• опалубкой;
• армирующим слоем;
• бетоном.

Не менее важной является изоляция основания из свай или столбов. Конечно, при правильно спроектированном фундаменте этого типа ему больше не угрожают силы, вызывающие замерзание, или разрушительные воздействия влажности почвы

Однако существует ряд других, не менее важных вопросов, которые решаются только путем создания теплоизоляции.

Схематический пример утепления фундамента ленточного типа

Железобетонные решетки или столбовые сваи требуют теплоизоляции, которая должна быть не меньше основания полосы

Важно понимать, что сваи часто связаны с монолитной железобетонной решеткой, которая без надлежащей изоляции становится мощным холодильным элементом. Характерной особенностью фундамента на сваях является наличие зазора между землей и перекрытием первого этажа, где обычно прокладываются инженерные коммуникации

Утепление свайно-винтового фундамента деревянного дома чаще всего сопровождается декоративной отделкой этой части фасада. В любом случае пространство между домом и поверхностью земли будет закрыто со всех сторон и не станет местом накопления грязи или мусора. Мероприятия по утеплению свайно-винтового фундамента необходимы также для обеспечения комфортного проживания, увеличения срока службы здания и улучшения внешнего вида сооружения.

Какой выбрать утеплитель для цоколя дома

Для конструкций, которые близко расположены к земле, не рекомендуется использовать минеральную вату. Она отличается высокой гигроскопичностью, а при намокании перестает выполнять свои прямые функции. Также вата может легко проседать. Ее не так просто крепить к каркасу по винтовым сваям.

Утепление фундамента на винтовых сваях лучше проводить с использованием таких материалов как:

• Экструдированный пенополистирол или Пеноплекс. Материал отличается хорошими теплоизоляционными показателями и устойчив к влаге. В большинстве случаев при его использовании нет необходимости применять теплоизоляцию. Этот вариант дороже, чем минеральная вата или пенопласт, но станет самым доступным из всех возможных.
• Жидкий пеноизол, который распределяется распылением. Помогает упростить процесс закрепления утеплителя.
• Вспененное стекло, которое выпускается в блоках.

Крепить Пеноплекс можно как к обрешетке, так и на сплошное основание. Второй вариант позволяет одновременно использовать клей и крепежные элементы, гарантируя большую надежность. В качестве основания могут служить листы фанеры, которые монтируют на обрешетку.

Еще один вариант — крепление Пеноплекса к каркасу с облицовкой ЦСП и последующей отделкойНа пучинистых грунтах рекомендуется утеплять также и отмостку — это предотвратит «выпучивание» свай из грунта в зимний период

Подробнее об этом читайте в специальной статье про утепление отмостки.

Для утепления не рекомендуется применять пенопласт. Этот материал способен накапливать влагу между стирольных шариков. Такое явление приводит к тому, что при низких температурах пенопласт рассыпается на отдельные частички. Явление вызвано высоким давлением замерзающей влаги на шарики материала.

Грамотный выбор утеплителя и соблюдение рекомендаций позволят гарантировать хорошую теплоизоляцию и предотвратить повреждения.

Проблемы не утепленных свайных фундаментов

Для малоэтажного строительства наиболее подходят железобетонные сваи сплошного сечения, стальные винтовые и буронабивные бетонные. Независимо от конструкции свай, способа их установки и технологии монтажа ростверка этот тип фундамента имеет ряд недостатков.

Минусы свайного фундамента:

Не утеплёны свайный фундамент в холодный период года может привести к большим проблемам

• Холодное подполье. Повышенные потери тепла через пол в зимний период.
• Если ростверк выполнен из железобетона, то создается мощный аккумулятор холода. При перебоях в отоплении восстанавливать нормальный микроклимат в таком помещении приходится очень долго (до нескольких дней).
• Опасность промерзания инженерных коммуникаций, проложенных под полом.
• Выталкивание свай, попавших в зону промерзания. Сваи являются проводником холода. Если не предусмотреть противоморозные меры, металлические и бетонные опоры могут стать причиной локального пучения.
• Неравномерная усадка под весом дома при попадании отдельных свай в зоны пониженной плотности грунта.
• С эстетической точки зрения обычный свайный фундамент является сугубо утилитарным конструкторским решением, который требует декорирования.
• Пустота под домом, продуваемая ветрами, довольно быстро замусоривается и периодически требует времени для наведения порядка под домом.

Почему выталкиваются отдельные сваи, приводя к ситуации нарушения плоскости ростверка? Одна из распространенных причин заключается в неравномерном увлажнении грунта: по периметру и углам он сильнее, чем в центре. Это, в свою очередь, приводит к неравномерной глубине промерзания. Кроме того, удельное расширение при пучении тоже зависит от процента влажности.

4 из 7 перечисленных в списке проблем непосредственно связаны с воздействием холода и решаются с помощью грамотного устройства термоизоляции.
