Технология строительства фундамента финская плита

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Достоинства УФФ

Утепленные финские плиты

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Видео:

При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.

УШП: за и против

При упоминании слова «фундамент» большинство застройщиков представляет простое бетонное основание, выполненное в виде плиты или ленты. Но многие слышали и про такой тип фундамента, в котором все необходимые коммуникации  проведены заранее, а само основание является  идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая расходы на отопление и делая ваш дом  комфортным и энергосберегающим.

Такое основание для дома называется «утеплённая шведская плита». Мнения о месте происхождения этой технологии  разнятся, но эксперты едины в одном – по сравнению с обычным, фундамент по технологии УШП является более энергоэффективным и функциональным основанием для возведения современного дома. Рассмотрим плюсы и минусы фундамента УШП.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Шведская технология

Еще одной технологией возведения монолитного основания является фундамент шведская плита. Ее главное отличие от выше описанного финского монолитного основания заключается в утеплении плиты по грунту.

Если подразумевается фундамент шведская плита, технология возведения требуют особой точности расчетов. Основание является мелкозаглубленным и требует удаления плодоносного слоя на 40 см по всей площади планируемого дома. При выемке грунта необходимо выровнять все выступы и углубления на участке, отведенном под фундамент.

Если дом планируется на почвах с высокой пучинистостью, обязательна установка дренажа по дну котлована. По грунту прокладываются все коммуникационные трубы, и создается гравийно-песчаная подушка толщиной до 20 см. Создание подушки имеет свои особенности. Специалисты рекомендуют разделять два слоя: гравий и песок геотекстилем, чтобы избежать впитывания песком влаги под основанием.

Возведение теплоизолирующего слоя под шведский фундамент проводится непосредственно по подушке. В обязательном порядке для утепления используются влагостойкие плиты на основе экструдированного пенополистирола или пеноплекса. Необходимо учитывать марку материла, которая должна обеспечивать необходимую жесткость – на теплоизоляцию будет опираться дом всем своим весом. Обычно производители уже в названии материала указывают область применения.

Толщина утепляющего слоя в наших широтах должна составлять 10-20 см. При необходимости плиты утеплителя укладываются в два-три слоя с обязательным смещением для снижения энергопотерь на стыках.

Поверх утеплителя монтируется опалубка, каркас из арматуры и система отопления «теплый пол». Шведская плита фундамент заливается уже после установки всех труб и только при помощи бетонного насоса, который позволяет провести работы быстро и качественно – раствор подается под небольшим давлением, что позволяет залить все пустоты под арматурой и трубами.

Так как дополнительная стяжка пола по шведской технологии не предусмотрена, поверхность бетона сразу после заливки необходимо выровнять. В быту и на небольших площадях можно использовать ровную прочную доску, которую, удерживая с двух концов, ее необходимо провести по всему основанию. Специалисты пользуются специальным прибором для выравнивания жидкого раствора.

Как монтируется финский фундамент

Для того чтобы обеспечить эффективную эксплуатацию финского фундамента, обязательным является четкое соблюдение основных этапов работ:

• определение места расположения финской плиты с учетом специфики участка;
• нанесение разметки на грунт. Для этого применяется стандартный набор инструментов, как и при монтаже других типов фундамента;
• удаление плодородного слоя грунта со всей территории монтажа плиты;
• рытье траншеи на глубину 500-600 мм (глубины должно хватать для подсыпки);
• монтаж системы дренажа по периметру;
• насыпка на дно траншеи щебня и песчаного слоя 300 мм, а затем его утрамбовка и проливка водой каждые 15 см, монтаж гидроизоляционного слоя;
• монтаж опалубки из досок или листов ЭПП (50-100 мм) по периметру ленты;
• изготовление арматурного каркаса с учетом того, какая запланирована высота ФФ;
• заполнение пространства бетоном, усадка бетона вибратором. Выбор марки бетонного раствора определяется еще на стадии разработки проекта финской плиты;
• монтаж инженерных коммуникаций (теплосеть, водоснабжение, водоотведение);
• заливка армируемой плиты фундамента на подготовленное основание из песка закрытого геотекстилем,
• укладка поверх бетонной плиты утеплителя – ЭППС (150-300 мм);
• установка сетки армокаркаса, которая необходима для крепежа труб системы теплого пола при условии его будущего монтажа;
• заливка пола помещения в пределах 80-120 мм.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

Таким образом инженеры узнают:

• химические и физико-механический свойства грунта;
• степень пучения почвы;
• уровень подземных источников;
• климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

УШП фундамент – преимущества и слабые стороны

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

• возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
• отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
• уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
• предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
• возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
• оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
• универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
• равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
• поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
• уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий.  Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

• сложность ремонта и доступа к инженерным сетям;
• отсутствие в здании с УШП плитой цокольного помещения;
• необходимость выполнения проектных работ и тепловых расчетов;
• уменьшенная высота фундаментной базы;
• проблематичность сооружения фундамента на наклонной площадке;
• уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Особенности утепленной шведской плиты

Такая технология представляет собой сооружение корыта на основе пенопласта, который имеет отличные прочностные показатели. Конструкция является цельным сооружением с прикрепленной опалубкой, которая выполняет предназначение дренажной системы и располагается на утрамбованной подушке из песка и гравия. После чего осуществляется монтаж каркасной сетки на основе арматурных прутьев, это позволит осуществить укладку коммуникаций для будущей постройки. Затем арматура заливается бетоном и производится шлифовка поверхности с использованием различного инструментария.

К плюсам такой технологии можно отнести:

1. Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
2. Все коммуникации для дома будут заранее готовы.
3. Дренажная система уже будет оборудована.
4. Отличные показатели теплоемкости.

Утепленная шведская плита Источник medium.com

Шведская плита имеет и слабые стороны, среди которых:

1. Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
2. Такую технологию нельзя применять на почве с высоким содержанием торфа.
3. Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
4. Такой вариант нельзя назвать экономным.

Шведская плита имеет свои плюсы и минусы. При ее выборе понадобится учитывать ряд определенных факторов: разновидность грунта, финансовую составляющую, предпочтения застройщика.

Как устроена плита?

Поверх слоя теплоизоляции сооружают армированную бетонную плиту. Все инженерные коммуникации должны быть интегрированы в УШП до заливки бетона. Притом система тёплого пола обязательно должна быть опрессована.

Александр Плешкин,инженер компании LAFARGEHOLCIM:«Бетонная плита в конструкции УШП состоит из двух принципиальных элементов. Первый – рёбра жёсткости, которые несут и распределяют нагрузки от стен, перекрытий, крыши, оборудования, мебели. Также они должны выдерживать эксплуатационные нагрузки на перекрытия и снеговые нагрузки, которые зависят от региона строительства. Исходя из всех этих нагрузок, подбираются марка бетона и сечение арматуры. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25), а также 4 арматурных стержня диаметром 10-12 мм A-III (A-400), которые располагают в продольном направлении. Дополнительно устраивают поперечные хомуты из стержней с шагом, как правило, 300 мм. Высота рёбер – от 200 до 300 мм.Второй элемент – остальная часть фундамента. Её толщина обычно составляет 100 мм, марка бетона – та же. Сечение и схему раскладки арматуры подбирают, исходя из нагрузок, но чаще всего это один ряд стержней диаметром 6-10 мм A-III (A-400), связанных в сетку с ячейками 150 х 150 мм. Арматуру устанавливают на фиксаторы из ПВХ, строго следя за тем, чтобы она не лежала на утеплителе. Высота фиксаторов должна быть такой, чтобы арматура находилась внутри защитного слоя из бетона толщиной не менее 40 мм».

В следующей статье мы подробно расскажем обо всех этапах сооружения УШП. Если же вам нужна полная информация о строительстве дома из газобетона, приглашаем на курс от YTONG

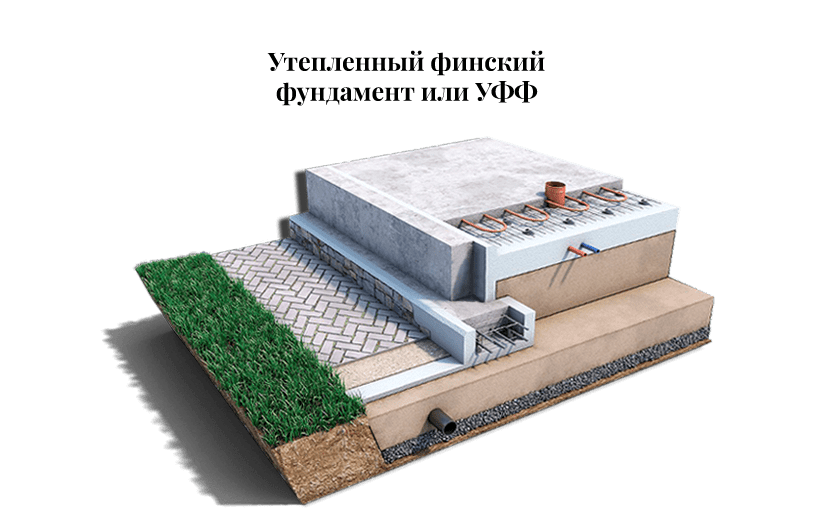

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

• МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
• теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
• обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

• Frost Protected Shallow footing/foundations (FPSF) и
• Insulated Shallow footing.

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Перед тем, как залить железобетонную смесь, строители создают так называемую подушку из гравия и песка, основная задача которой, правильное распределение нагрузки от дома. Такое основание считается самым надежным, если возведение дома проводится на территории, где грунт промерзает очень глубоко, а почва характеризуется нестабильностью.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Фундаментная плита под дом и ее виды

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Важно!
