Решение узлов в каркасном деревянном доме

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

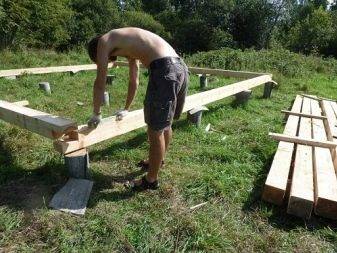

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Способы крепления бруса верхней обвязки

Теперь остановимся на способах крепления бруса верхней обвязки. Они ничем не отличаются от способов крепления вертикальных стоек каркаса наружных стен стальными уголками или крепления при помощи полной или неполной вырубки.

Перед установкой балок межэтажного перекрытия, которые также будут служить лагами пола верхнего этажа, необходимо придать каркасу первого этажа достаточную жесткость. Делают это, установив постоянные раскосы.

Устанавливают раскосы любым способом (врубкой, металлическими креплениями) или просто пробивают гвоздями достаточной длины (гвоздь должен входить в дерево стойки на глубину не меньше 80 мм).

Если вертикальные стойки наружных стен каркаса установлены методом врубки, узлы креплений стоек к брусам обвязки и узлы креплений раскосов желательно усилить металлическими скобами, изготовленными из круглого прута диаметром 8-10 мм или узких полос листового металла толщиной 3-4мм.

Придав каркасу необходимую прочность, приступают к установке балок перекрытия.

Посмотрите на фото верхней обвязки каркасного дома: в отличие от перекрытия первого этажа, где балки уложены на столбики и тем самым равномерно распределяют вес, межэтажные перекрытия опираются на стены лишь концами, в редких случаях под них возводят специальные опоры. Поэтому, прежде чем приступать к работе по укладке балок, необходимо рассчитать расстояние между ними. Чаще всего оно составляет 1 м.

Изгиб балки — деформация в результате нагрузок от веса утеплителя, пола, мебели и людей. Это ее естественное физическое свойство. Увидеть изгиб сложно, но специальными инструментами его можно замерить.

Расчет строительного подъема основывается на величине изгиба балки и принимается не более 1/300 длины межэтажных перекрытий и не более 1/250 — чердачных. Например, если нужно перекрыть чердак длиной 9 м, максимальная высота строительного подъема составит 3,6 см (900:250). При такой же длине пролета для межэтажного перекрытия она равна 3 см (900:300).

Учитывая эти величины, балки обрабатывают соответствующим образом. После их укладки на потолке будет небольшой изгиб, но со временем в результате нагрузок он выпрямится. Если частота укладывания балок меньше 1м (например 50 см), иногда вместо брусьев используют толстые доски, укладывая их на ребро.

Размер балок зависит от конструктивных решений здания, количества этажей и величины нагрузки. Габариты, а также частоту укладки (шаг балок) рассчитывают при разработке проекта дома.

После всех расчетов и выпиливания строительного подъема концы балок остругивают, подготавливая для соединения с каркасом стены.

Традиционно балки перекрытия укладывают параллельно той стороне стены, которая короче. Частота укладки зависит от сечения балки и длины перекрываемого пролета.

Если дом строится по готовому проекту, то в документах обязательно есть чертеж раскладки балок межэтажного перекрытия. Когда же строительство ведется без проекта, не лишним будет нарисовать перед началом работ элементарную схему.

На ней необходимо проставить реальные размеры возводимого каркаса

Обращаем внимание на то, что расстояние между балками перекрытия должно совпадать или быть кратным расстоянию между. Например, если между стропилами запланировано установить расстояние в 1000 мм, то между балками перекрытия должно быть расстояние 1000 или 500 мм

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

• собирается дом из готовых элементов, выпущенных в заводских условиях;
• здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

• пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
• гидроизоляционный материал для его укладки по верху фундамента;
• антипирен и антисептик для древесины;
• разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
• для облицовки фанера, ЦСП; OSB;
• утеплитель;
• супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
• материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
• не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

• укладываем рубероид по верху фундамента;
• затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
• проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
• прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
• проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

• устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
• не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
• закрепляем брус верхней обвязки при помощи стальных уголков;
• проверяем горизонтальность и вертикальность всех элементов;
• каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
• выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
• обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
• закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
• плотно укладываем утеплитель в пространство между стойками каркаса;
• закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
• обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Угол стены

Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?

Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности

Что ещё важно знать об углах?

При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.

Монтаж углов в каркасе дома.

Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля

Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки.  При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски

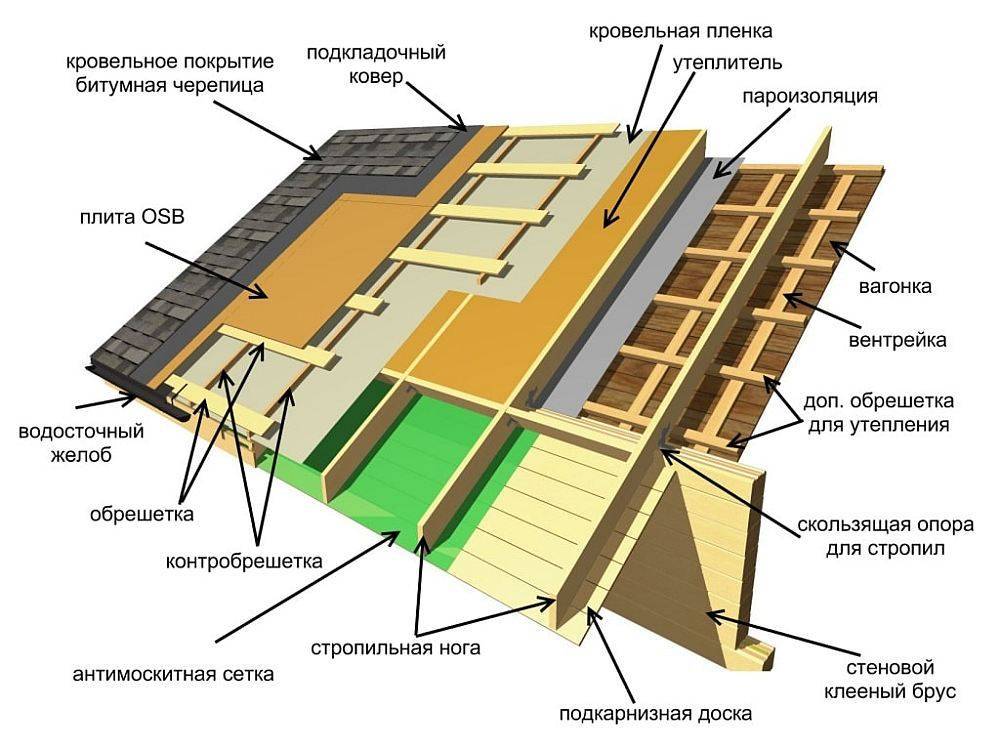

Теплоизоляция стен и крыши

К работам по утеплению стен и кровли следует переходить только после установки всех окон и дверей.

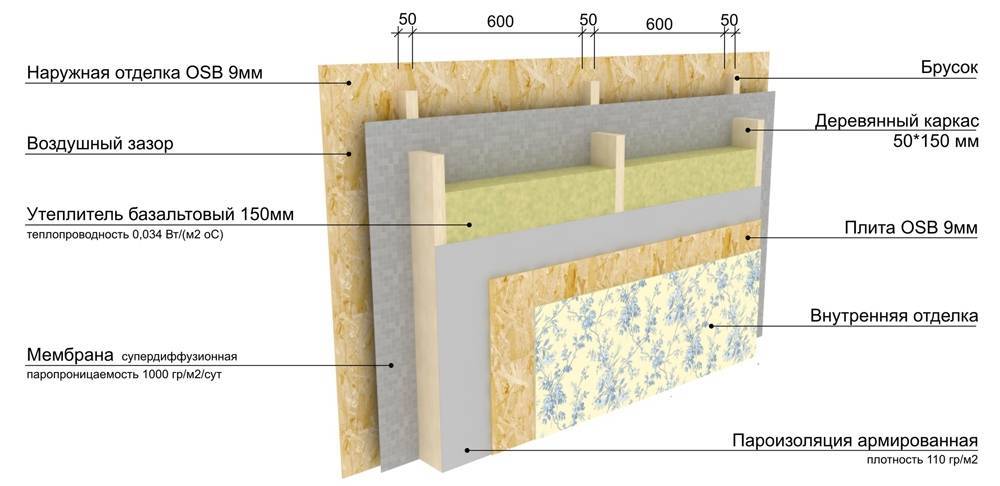

В правильном каркасном доме технология их выполнения схожа и сводится к созданию “пирога”, состоящего из нескольких слоев.

• Наружная обшивка. Это может быть фанера, ДВП, OSB, ЦСП или фасадная доска.
• Гидроизоляция. Необходима для защиты утеплителя от влаги с улицы.
• Теплоизоляционный материал. Это может быть пенопласт, экструдированный пенополистирол, минеральная вата и др.
• Пароизоляция. Обычно используют мембранную пленку, позволяющую отводить влагу из помещения.
• Внутренняя обшивка. Для этих целей подойдут: фанера, OSB, гипсокартон.

Крышу не обшивают снаружи листовым материалом. Его место занимает обрешетка, которая служит основанием для кровельного материала.

Утепление межэтажного перекрытия аналогично теплоизоляции чернового пола.

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку
Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку
Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

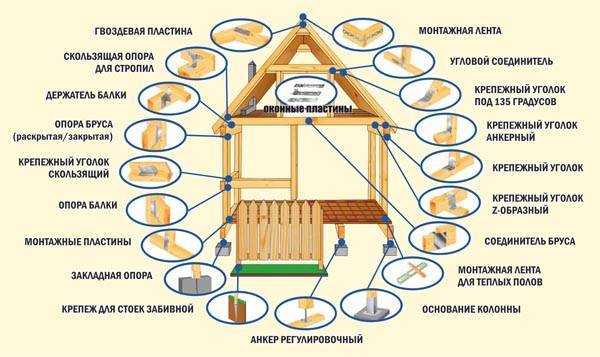

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди
. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях
(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются
железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм
(каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.
